NICE Moonclever MC824HR30 – noua unitate de comandă pentru motoarele de 24 V ale porților batante din gama Toona
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.598,72 RON cu TVA
| Greutate |
|---|
| 4,10 kg |
Descrierea produsului NICE Moonclever MC824HR30 – noua unitate de comandă pentru motoarele de 24 V ale porților batante din gama Toona
Conectarea și configurarea unității de comandă NICE MC824HR30
NICE Moonclever MC824HR30 este succesorul modelului MC824HR10 pentru porți cu unul sau două canaturi. În cutia Moonclever se află placa MCA1R30 (SPMCA1R30). Unitatea se alimentează la 230 V AC și comandă motoare compatibile de 24 V DC cu encoder magnetic.
MC824HR30 aparține tipului MC824H. Versiunea MC824L utilizează alte motoare, așadar selecția de motoare și conexiunile encoderelor indicate mai jos se referă la HR30. La o poartă cu două canaturi, M2 se deschide primul, iar M1 se închide primul. La o poartă cu un singur canat, motorul se conectează la M2.
Motoare și accesorii compatibile
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Semnalizează prin clipire mișcarea porții, în special la ieșirile cu vizibilitate redusă. |
|
| Fotocelule | Detectează obstacolele din zona porții și declanșează reacția de siguranță corespunzătoare. |
|
| Telecomandă | Deschide și închide poarta de la distanță. |
|
| Receptor | Recepționează comenzile de la telecomenzi; în conectorul SM se montează un singur modul. |
|
| Programare de service | Configurare avansată și diagnosticarea unității de comandă. |
|
| Antenă | Contribuie la mărirea razei de acțiune a telecomenzii radio. |
|
| Tastatură | Permite introducerea unei comenzi cu un cod, fără telecomandă. |
|
| Selector cu cheie | Comandă poarta cu cheia, dintr-un punct fix. |
|
| Baterie de rezervă | Permite acționarea porții chiar și în cazul unei pene de curent. |
|
Unitatea de comandă este destinată motoarelor de 24 V cu encoder magnetic. Alegeți motorul potrivit din tabelul de mai jos și setați tipul acestuia cu ajutorul comutatoarelor înainte de a iniția învățarea cursei.
| Grupă | Modele indicate de producător pentru MC824H |
|---|---|
| Toona | TO4024, TO5024, TO5024I, TO7024 |
| Toona Hi-Speed | TO5024HS, TO6024HS |
| Hyppo | HY7024, HY7124 |
| Motoare îngropate | MFAB3024, LFAB4024, BFAB5024 |
| Alte motoare rapide | MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS |
| Alte modele compatibile | MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE |
Dacă denumirea comercială diferă sau motorul este mai vechi, verificați modelul complet. Setarea comutatoarelor este descrisă în secțiunea Selectarea tipului de motor.
Montarea unității de comandă și cablarea
Fixați cutia pe o suprafață verticală solidă, astfel încât marginea inferioară să fie la cel puțin 40 cm deasupra solului. Împiedicați pătrunderea apei prin traseele cablurilor. Conform producătorului, intrarea laterală pentru cablu este destinată numai unui spațiu interior protejat; la exterior, utilizați intrările inferioare prevăzute, cu presetupă adecvată.
| Scop | Cablu și lungime maximă |
|---|---|
| Alimentarea unității de comandă | 3 × 1,5 mm²; până la 30 m. Pentru lungimi de peste 30 m, producătorul indică 3 × 2,5 mm² și împământare în cazul automatizării. |
| Fiecare motor | 3 × 1,5 mm²; până la 10 m. |
| Encoderul fiecărui motor | 2 × 1 mm²; până la 10 m. Conform manualului, cablul motorului și cel al encoderului pot fi înlocuite cu un singur cablu de 5 × 1,5 mm². |
| BlueBUS | 2 × 0,5 mm²; până la 20 m. Pentru 20–40 m, utilizați 2 × 1 mm². |
| Lampă de semnalizare | 2 × 0,5 mm²; până la 20 m. |
| Antenă | Cablu coaxial RG58; până la 20 m, lungimea recomandată este mai mică de 5 m. |
| Întrerupător cu cheie | 2 cabluri de 2 × 0,5 mm² sau un singur cablu de 4 × 0,5 mm²; până la 50 m. |
| Încuietoare electrică | 2 × 1 mm²; până la 10 m. |
Secțiunile cablurilor sunt valabile pentru lungimile indicate. Pentru trasee mai lungi, alegeți cablul în funcție de lungimea reală, metoda de pozare și circuitul de alimentare.

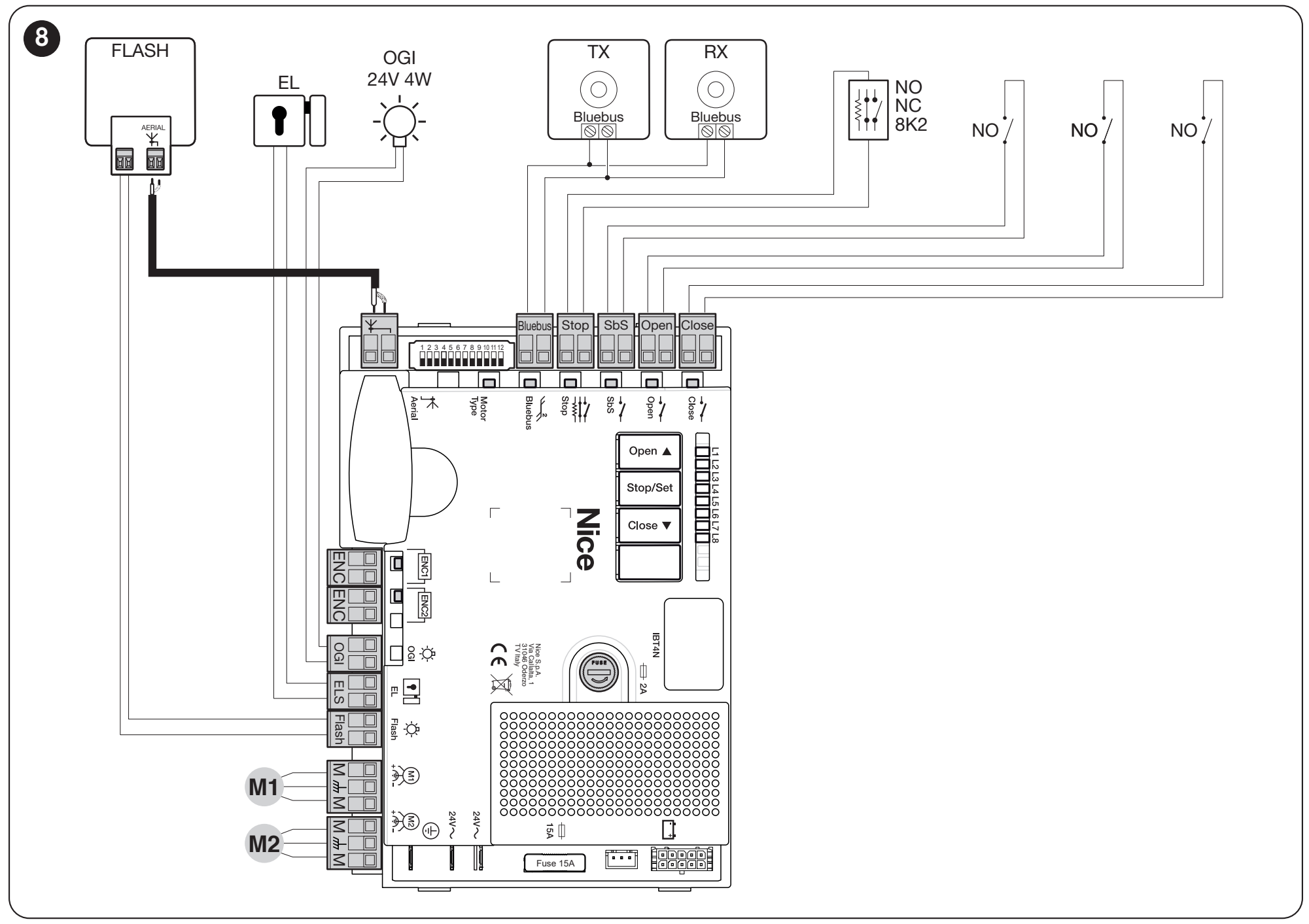

Borne și schema de conectare MC824HR30
Înainte de a modifica conexiunile, deconectați alimentarea de la rețea și bateria de rezervă. Urmați inscripțiile de pe placa MC824HR30; numerotarea bornelor de la alte unități de comandă nu se aplică aici.
TX și RX din schemă sunt fotocelule BlueBUS. Conectarea antenei la placă se referă la OXI; în cazul OXIBD, antena se conectează direct la receptor, așa cum se arată în secțiunea despre radio. Faceți clic pe imagine pentru a o mări.
| Bornă | Utilizare |
|---|---|
| L / N / PE | Alimentare de la rețea 230 V AC și împământare de protecție, conform marcajelor din zona de alimentare. Nu se conectează la intrările de joasă tensiune. |
| M1 + ENC1 | Motorul canatului care se deplasează primul la închidere și encoderul acestuia. |
| M2 + ENC2 | Motorul canatului care se deplasează primul la deschidere și encoderul acestuia. În cazul unei porți cu un singur canat, conectați motorul la M2; M1 rămâne neutilizat. |
| FLASH | Ieșire pentru lampa de semnalizare; în modul de semnalizare, 12 V DC, max. 21 W. Producătorul indică NICE ELDC. Nu este o ieșire de 230 V. |
| ELS | Ieșire pentru încuietoare electrică, 12 V AC, max. 15 VA. Dacă funcția este schimbată în iluminare, se modifică și parametrii electrici ai ieșirii. |
| OGI | Indicator de poartă deschisă: 24 V, max. 4 W; tensiunea poate varia între −30 și +50 %. |
| BlueBUS | Două fire pentru alimentarea și comunicarea cu dispozitivele compatibile; conectare în paralel, fără respectarea polarității. |
| STOP | Intrare de siguranță pentru contacte NO, NC sau 8,2 kΩ. La memorare, unitatea reține starea conexiunilor; schimbarea acesteia declanșează oprirea și o scurtă deplasare în sens invers. |
| SbS / OPEN / CLOSE | Intrări de comandă pentru contacte NO fără potențial: pas cu pas, deschidere și închidere. Nu aplicați tensiune externă la aceste intrări. |
| 24 V DC pentru dispozitive suplimentare | Minusul (−) este borna din dreapta a perechii STOP, iar plusul (+) este borna din stânga a perechii SbS, privind blocurile de borne cu inscripțiile STOP și SbS. Curentul total consumat: maximum 200 mA. Această alimentare rămâne disponibilă și în modul Standby; bornele BlueBUS sunt separate și nu au polaritate. |
| SM / IBT4N | Conector pentru receptorul plug-in / conector pentru interfața de service. Introduceți accesoriile numai cu alimentarea deconectată. |
Motoare și encodere
Fiecare encoder trebuie asociat motorului corespunzător. La intrarea ENC cu două fire, polaritatea nu contează. Dacă la memorare se constată că ordinea canaturilor este inversată, trebuie inversate atât motoarele, cât și encoderele aferente. Conductorul de protecție nu trebuie confundat cu conductoarele motorului.
Buton și întrerupător cu cheie
Pentru comanda obișnuită, conectați contactul NO la perechea de borne SbS. Pentru întrerupătorul NICE EKS utilizați contactele C și NO ale microîntrerupătorului selectat. Secvența comenzilor este determinată de parametrul L2 din al doilea nivel. Comenzile separate pot fi conectate la OPEN și CLOSE. Funcția L7 din primul nivel poate transforma intrarea CLOSE într-o comandă de deschidere parțială.
Intrarea STOP
Mai multe contacte NO se conectează în paralel, iar mai multe contacte NC în serie. Combinațiile cu muchii de siguranță de 8,2 kΩ au o schemă de conectare specifică, în funcție de tipul muchiei. Dacă STOP semnalează o defecțiune, verificați contactul și cablajul, în loc să mențineți intrarea permanent șuntată.
Fotocelule BlueBUS
Pentru o pereche de bază, utilizați un emițător TX și un receptor RX compatibile, de exemplu NICE EPMB. Ambele se conectează în paralel la BlueBUS, prin două fire. Nu sunt fotocelule cu releu și contacte COM/NC; schema de conectare EPM sau BF de la o altă unitate de comandă nu se aplică aici.
- Poziționați TX și RX față în față, în funcție de zona protejată.
- Configurați jumper-ele de adresare în funcție de funcția dorită. TX și RX ale aceleiași perechi trebuie să aibă aceeași adresă, iar următoarea pereche trebuie să aibă o adresă diferită.
- Conectați ambele fire BlueBUS; polaritatea nu contează.
- Memorați dispozitivele conectate și testați fiecare pereche în timpul deplasării porții.
| Adresă | Reacția unității de comandă MC824H |
|---|---|
| FOTO / FOTO II | Protecție la închidere: oprirea și inversarea mișcării. |
| FOTO 1 / FOTO 1 II | La închidere, oprire și inversarea mișcării; la deschidere, oprire, apoi continuarea mișcării după eliberarea fasciculului. |
| FOTO 2 / FOTO 2 II | Protecție la deschidere: oprirea și inversarea mișcării. |
| FOTO 3 | Această configurație nu se utilizează pentru MC824H. |
Stabiliți poziția exactă a jumper-elor conform marcajelor de pe fotocelulele respective. La adăugarea, eliminarea sau înlocuirea unui dispozitiv, repetați memorarea dispozitivelor conectate.
Prima pornire și memorarea cursei porții

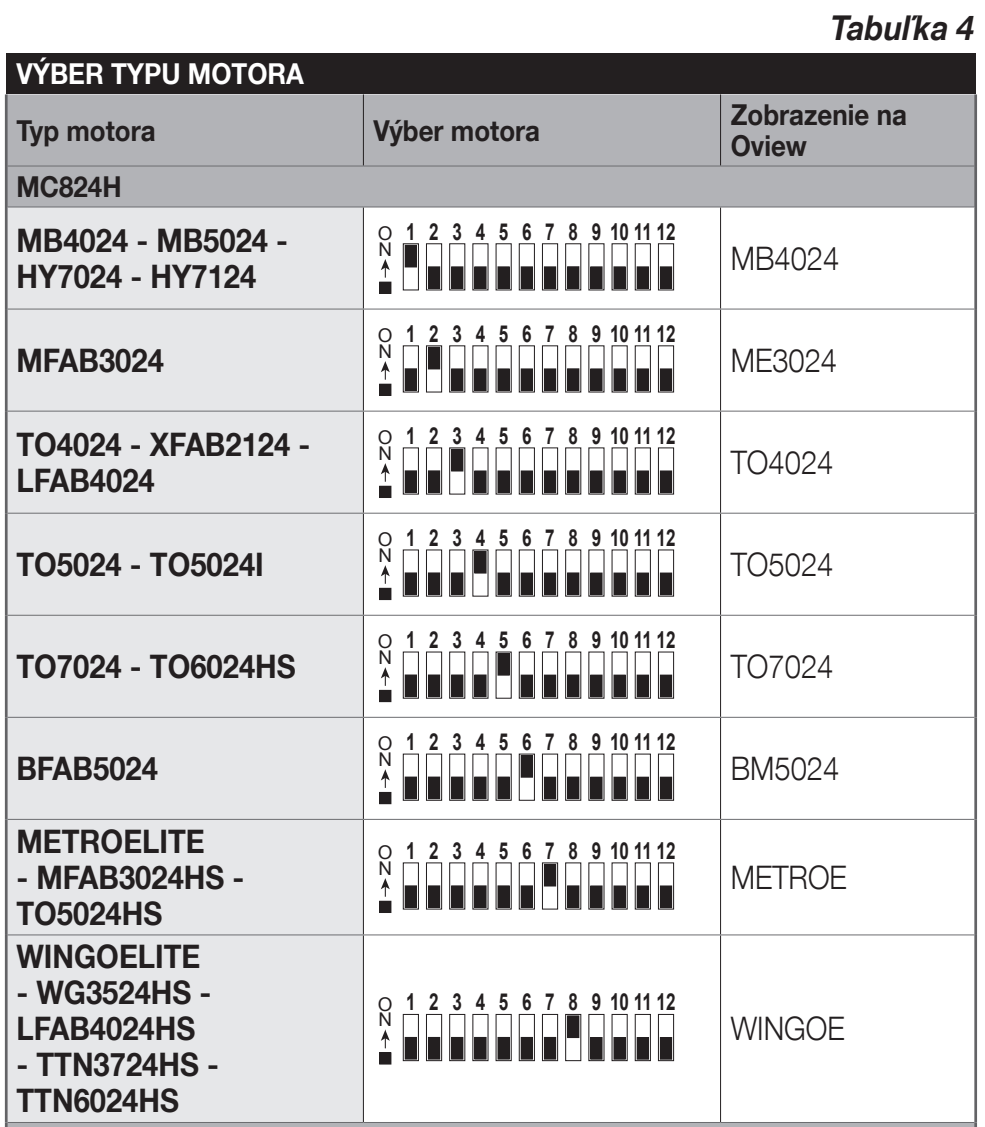

1. Selectați tipul motorului
Cu alimentarea deconectată, setați selectorul în funcție de modelul exact al sistemului de acționare. Finalizați configurarea înainte de memorarea opritoarelor mecanice. Utilizați numai combinația indicată de producător.
Imaginea prezintă setările motorului pentru MC824H. Stabiliți poziția comutatorului conform marcajului ON din imagine și de pe selectorul unității de comandă. Faceți clic pe imagine pentru a o mări.
2. Verificați mecanismul și prima pornire
Verificați opritoarele, mișcarea liberă și deblocarea motoarelor conform instrucțiunilor acestora. După pornire, LED-ul BlueBUS trebuie să clipească regulat, aproximativ o dată pe secundă, LED-urile TX/RX ale fotocelulelor trebuie să clipească, iar lampa de semnalizare trebuie să fie stinsă. În cazul unei abateri, deconectați alimentarea și verificați conexiunile.

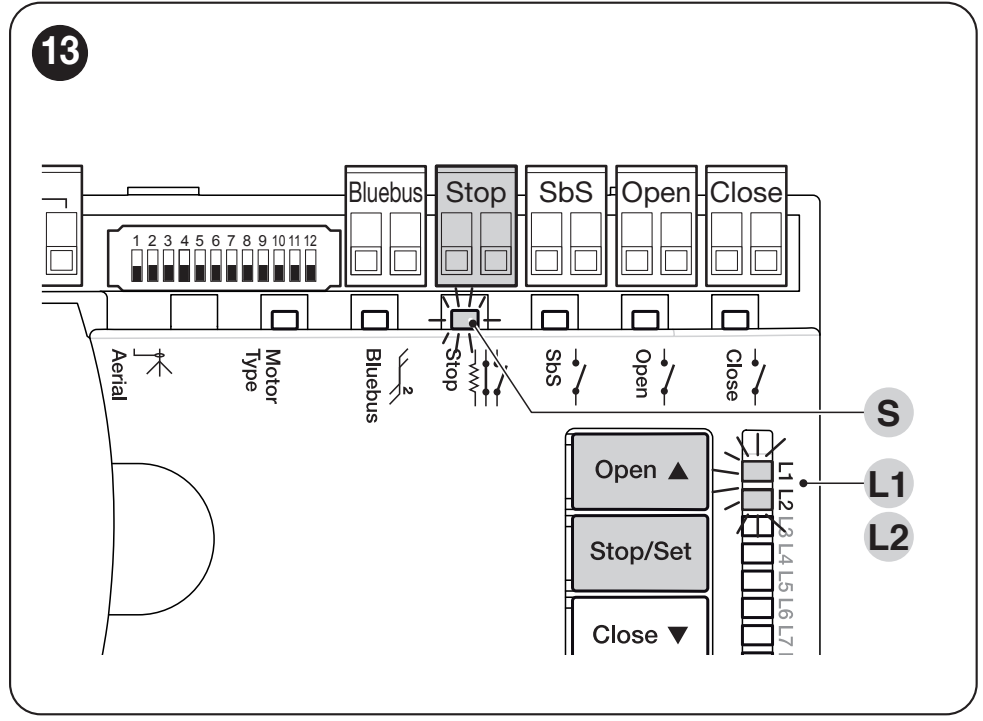

3. Memorarea dispozitivelor conectate
Butoanele și indicatoarele luminoase folosite la recunoașterea dispozitivelor BlueBUS și STOP. Faceți clic pe imagine pentru a o mări.
- Apăsați și țineți apăsat Open ▲ + Stop/Set.
- Eliberați butoanele când L1 și L2 încep să clipească rapid, după aproximativ 3 secunde.
- Așteptați finalizarea. LED-ul STOP trebuie să fie aprins, iar L1 și L2 trebuie să fie stinse. L3 și L4 pot indica faptul că traseul trebuie încă memorat.
Această etapă este necesară și atunci când nu este conectat niciun dispozitiv la BlueBUS sau STOP.
4. Memorarea automată a opritoarelor mecanice
- Apăsați și țineți apăsat Stop/Set + Close ▼.
- Eliberați butoanele numai când L3 și L4 clipesc rapid, după aproximativ 5 secunde. Eliberarea mai devreme, când clipește L1, corespunde memorării manuale.
- Verificați succesiunea mișcărilor: închidere lentă M1, închidere lentă M2, deschidere lentă M2 și M1 până la opritoare și, în final, închiderea rapidă a ambelor canaturi.
- După finalizarea corectă, L3 și L4 se sting. Testați deschiderea și închiderea individuală folosind butoanele.
Dacă direcția sau ordinea nu sunt corecte: opriți memorarea cu butonul Open sau Close. Deconectați toate sursele de alimentare înainte de a remedia conexiunile. Dacă s-au inversat canaturile, corectați atât M1/M2, cât și intrările ENC corespunzătoare; dacă direcția este inversă, inversați doar firele motorului conform schemei originale. Apoi repetați memorarea. Activarea fotocelulei sau a STOP întrerupe memorarea.
Nu este necesară ștergerea preventivă a întregii memorii pentru a repeta memorarea.

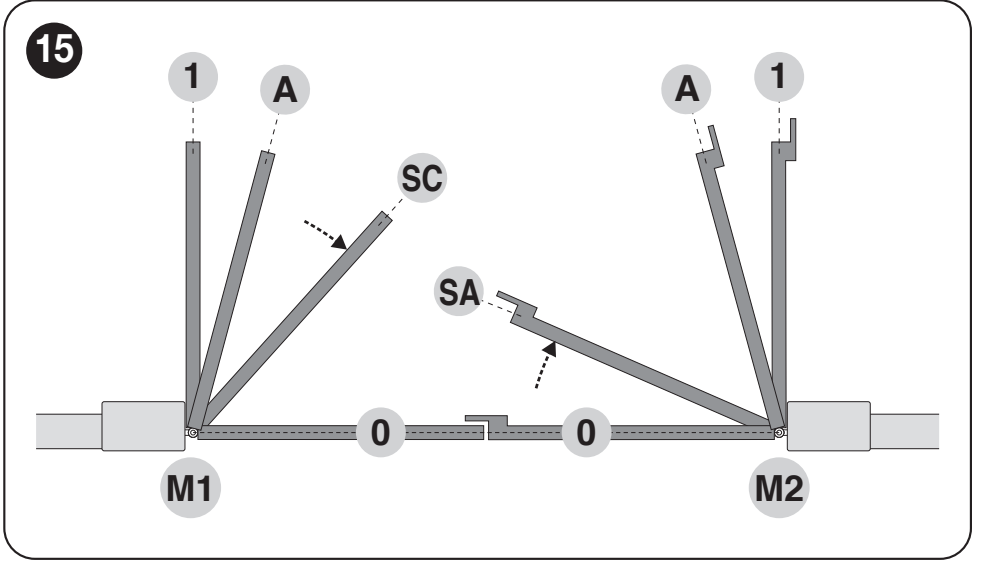

Reglarea manuală fină a pozițiilor canaturilor
Dacă memorarea automată nu este potrivită pentru geometria porții, pozițiile pot fi reglate fin manual. Modul mixt pornește de la memorarea automată anterioară și reglează fin pozițiile intermediare selectate; pozițiile mecanice de capăt 0 și 1 rămân neschimbate.
SA și SC stabilesc succesiunea mișcării canaturilor; A este poziția de deschidere dorită. Faceți clic pe imagine pentru a o mări.
| LED-uri în timpul memorării manuale | Poziție |
|---|---|
| L1 | Opritorul mecanic închis al M1 (0). |
| L2 | Opritorul mecanic închis al M2 (0). |
| L3 | SA: poziția M2 după care M1 pornește la deschidere. |
| L4 | Poziția de deschidere dorită A a motorului M1. |
| L5 | Poziția de deschidere dorită A a motorului M2. |
| L6 | SC: poziția M1 după care M2 începe să se închidă la închidere. |
| L7 | Opritorul mecanic deschis al M1 (1). |
| L8 | Opritorul mecanic deschis al M2 (1). |
Pentru a accesa memorarea manuală: țineți apăsate Stop/Set + Close și eliberați când clipește L1, după aproximativ 3 secunde. Apăsarea scurtă a Open/Close selectează poziția, iar apăsarea prelungită acționează motorul corespunzător. Pentru a memora poziția, țineți apăsat Stop/Set cel puțin 3 secunde; apoi treceți la următoarea. Intervalul dintre pași este de cel mult 10 secunde.
În cazul unei porți cu un singur canat, pozițiile neutilizate sunt omise. Urmați ordinea LED-urilor din tabel și memorați numai pozițiile motorului M2 conectat.
Programarea funcțiilor și a parametrilor
Butoanele Open ▲ și Close ▼ selectează opțiunea, iar Stop/Set confirmă sau modifică setarea. Nivelul I activează funcția; nivelul II îi setează valoarea. De exemplu, L1 la nivelul I activează închiderea automată, iar L1 la nivelul II stabilește durata pauzei.
Nivelul I – activare și dezactivare
- Cu poarta oprită, țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați butonul.
- Selectați LED-ul dorit cu butoanele Open/Close.
- Apăsați scurt Stop/Set pentru a schimba starea: clipire scurtă = OFF, clipire lungă = ON.
- După finalizare, așteptați ieșirea din modul de programare.
| LED – funcție | Stare ON și efect |
|---|---|
| L1 – Închidere automată Se închide după pauza setată. | După deschidere, începe numărătoarea inversă a pauzei, apoi poarta se închide. |
| L2 – Închidere după activarea fotocelulei Scurtează sau pornește pauza după activarea fotocelulei. | Când închiderea automată este activată, scurtează pauza la 5 s. Fără această funcție, activarea fotocelulei poate declanșa închiderea după pauza setată. |
| L3 – Închidere întotdeauna Reacție după restabilirea alimentării. | Dacă poarta este deschisă, unitatea de comandă o va închide după restabilirea alimentării, cu preavertizare luminoasă. |
| L4 – Standby all Mod de economisire a energiei; activat implicit la MC824HR30. | După o perioadă de inactivitate, dezactivează BlueBUS și majoritatea LED-urilor. Condițiile pentru baterie sunt descrise în secțiunea Standby și alimentare de rezervă. |
| L5 – Încuietoare / iluminare Schimbă funcția ieșirii ELS. | ON: iluminare auxiliară. OFF: încuietoare electrică; dacă schimbați setarea, verificați parametrii sarcinii conectate. |
| L6 – Preavertizare luminoasă Avertizare înainte de mișcare. | Lampa de semnalizare începe să clipească cu 3 s înainte de începerea mișcării. |
| L7 – CLOSE / deschidere parțială Schimbă funcția intrării CLOSE. | Intrarea CLOSE emite comanda Partial Open 1 în locul comenzii de închidere. |
| L8 – OGI / întreținere Schimbă funcția ieșirii OGI. | Ieșirea semnalează necesitatea întreținerii în loc să indice că poarta este deschisă. |
Nivelul II – setarea valorii
- Țineți apăsat Stop/Set până când L1 începe să clipească, apoi eliberați butonul. Selectați parametrul cu Open/Close.
- Țineți din nou apăsat Stop/Set. După aproximativ 3 secunde, se aprinde LED-ul valorii curente.
- Țineți în continuare apăsat Stop/Set și selectați valoarea cu butoanele Open/Close.
- Eliberați Stop/Set și așteptați ieșirea din mod. Apoi testați funcția.
| LED de intrare – parametru | LED de setare – valoare |
|---|---|
| L1 – Durata pauzei Durata până la închiderea automată; este activă numai când nivelul I/L1 este activat. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Secvența de comandă Secvența comenzilor SbS, OPEN, CLOSE și radio. Pentru L4, L5, L7 și L8 se modifică și comportamentul comenzilor OPEN și CLOSE. | L1 – deschidere–stop–închidere–stop L2 – deschidere–oprire–închidere–deschidere L3 – deschidere–închidere–deschidere–închidere L4 – funcționare în regim de condominiu L5 – funcționare în regim de condominiu 2; o comandă menținută peste 2 s oprește L6 – comandă pas cu pas 2; o comandă scurtă, de până la 2 s, deschide parțial L7 – mișcare numai cât timp comanda este menținută L8 – deschidere semiautomată, închidere prin menținerea comenzii |
| L3 – Viteza motorului Viteza în timpul mișcării normale. | L1 – foarte lent L2 – lent L3 – mediu L4 – rapid L5 – foarte rapid L6 – extrem de rapid L7 – deschide rapid, închide lent L8 – deschide extrem de rapid, închide cu viteză medie |
| L4 – Reducerea presiunii după închidere O scurtă mișcare în sens invers a ambelor motoare reduce presiunea reziduală. | L1 – fără reducerea presiunii L2 – nivelul 1, aproximativ 100 ms L3 – nivelul 2 L4 – nivelul 3 L5 – nivelul 4 L6 – nivelul 5 L7 – nivelul 6 L8 – nivelul 7, aproximativ 800 ms |
| L5 – Forța motoarelor Setare comună a forței ambelor motoare; verificați mecanismul înainte de a o mări. | L1 – nivelul 1 – minimă L2 – nivelul 2 L3 – nivelul 3 L4 – nivelul 4 L5 – nivelul 5 L6 – nivelul 6 L7 – nivelul 7 L8 – nivelul 8 – maximă |
| L6 – Deschidere parțială Domeniul comenzii Partial Open 1. În cazul ambelor canaturi, proporția se calculează în funcție de deschiderea setată mai mică. | L1 – M2 la ¼ L2 – M2 la ½ L3 – M2 la ¾ L4 – M2 complet L5 – ambele canaturi la ¼ L6 – ambele canaturi la ½ L7 – ambele canaturi la ¾ L8 – ambele canaturi până la deschiderea completă mai mică |
| L7 – Intervalul de întreținere Numărul de manevre până la semnalizarea necesității întreținerii. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Istoricul defecțiunilor Rezultatul ultimelor opt manevre; L1 este cea mai recentă. | L1 – manevra 1 – cea mai recentă L2 – manevra 2 L3 – manevra 3 L4 – manevra 4 L5 – manevra 5 L6 – manevra 6 L7 – manevra 7 L8 – manevra 8 |
În modurile de comandă pas cu pas L4 și L5, comenzile SbS sau OPEN nu schimbă nimic în timpul deschiderii, iar CLOSE inversează direcția; în timpul închiderii, SbS sau OPEN inversează direcția, iar CLOSE nu schimbă nimic. În plus, în L5, menținerea comenzii mai mult de 2 s oprește mișcarea. L7 necesită menținerea comenzii pe toată durata mișcării, iar L8 numai în timpul închiderii.
Exemplu – închidere după 60 de secunde: la nivelul I, activați L1. Apoi, la nivelul II, accesați parametrul L1 și selectați valoarea L5. Dacă este activată și funcția de închidere după declanșarea fotocelulei, pauza se poate scurta.
Nu faceți pauze lungi între pașii de programare; după aceea, unitatea de comandă revine la modul normal.

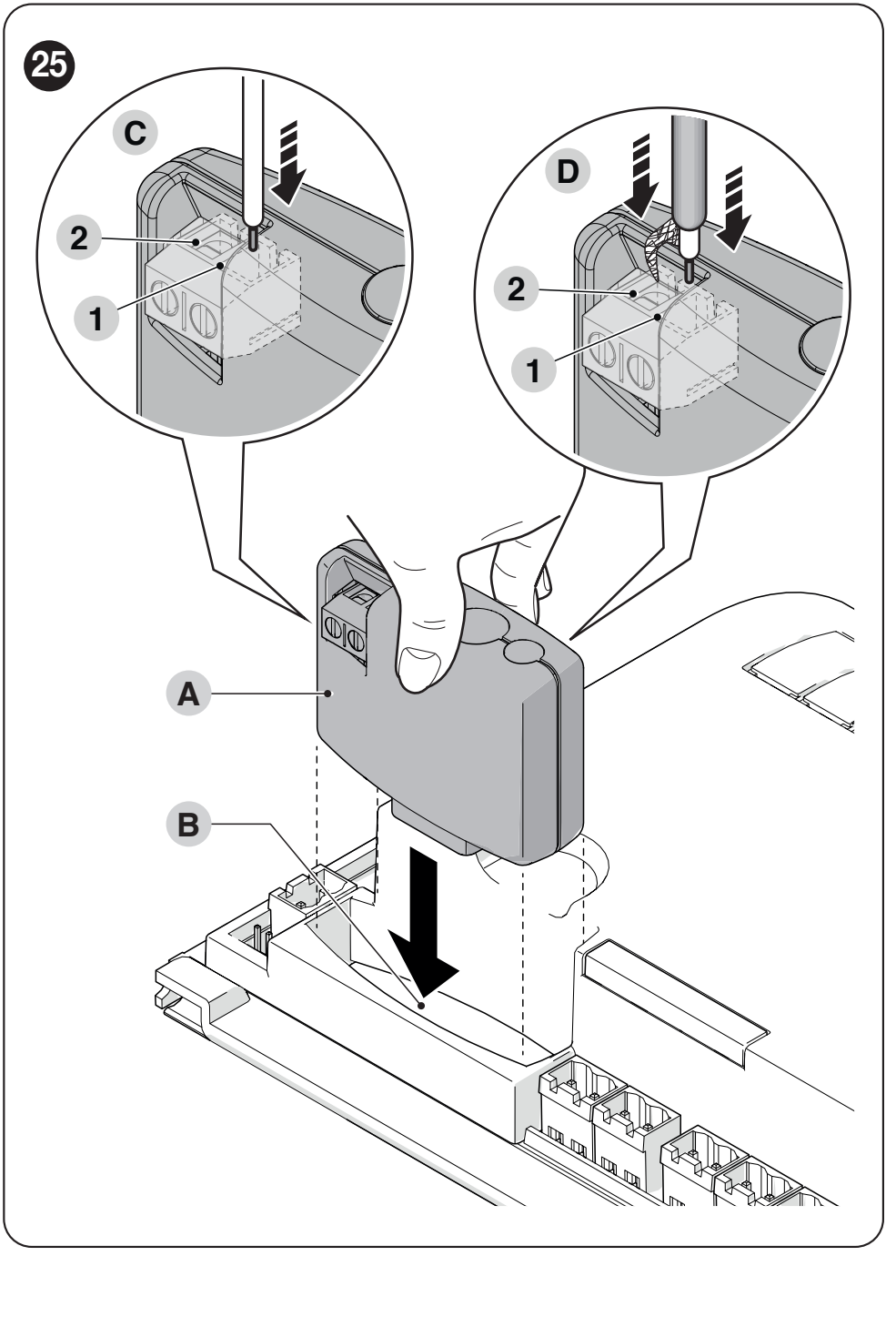

Receptor radio, antenă și telecomenzi
Telecomanda depinde de receptorul instalat. Pentru receptorul plug-in NICE OXIBD utilizați conectorul SM. Butonul cu simbolul radio de pe panoul MC824H nu se utilizează; telecomanda se asociază cu receptorul corespunzător.
În oferta noastră găsiți, de exemplu, telecomanda NICE ON3EBD. La extinderea unei configurații existente, verificați și codarea utilizată deja, precum și modul receptorului; aceeași frecvență, de una singură, nu este suficientă.
La OXIBD, antena externă cu cablu coaxial RG58 se conectează direct la bornele 1 și 2 ale receptorului, nu la borna de antenă a plăcii de comandă. Faceți clic pe imagine pentru a o mări.
Alegeți procedura de memorare a telecomenzii în funcție de receptorul concret, din ghidul de asociere a telecomenzilor NICE. Adăugarea unei telecomenzi nu necesită ștergerea setărilor cursei unității de comandă.
Modul standby și alimentarea de rezervă
Funcția Standby all (L4 la nivelul I) este activată implicit pe MC824HR30. La aproximativ 5 minute după încheierea corectă a unei mișcări, oprește alimentarea BlueBUS și a majorității LED-urilor de semnalizare; apoi, LED-ul BlueBUS clipește mai rar. După recepționarea unei comenzi, unitatea revine la funcționarea normală cu o scurtă întârziere, așadar clipirea mai lentă după o perioadă de inactivitate nu indică o defecțiune. Dacă este conectată o baterie de rezervă, funcția Standby se activează numai după ce bateria s-a încărcat complet.
| Baterie | Condiție de conectare |
|---|---|
| PSS324 | Tipul actual indicat de producător. Utilizați manualul corespunzător și cablul furnizat pentru această configurație; detalii NICE PSS324. |
| PS324, model mai vechi | Utilizați NICE CABLA11 și dezactivați Standby (L4 = OFF). Adaptorul singur nu este suficient. Luați în calcul un consum mai mare. |
Conectați bateria cu alimentarea de la rețea deconectată. Receptorul radio, interfața de service și accesoriile alimentate permanent cresc consumul, astfel că autonomia bateriei variază în funcție de configurația concretă.
Solemyo: alimentarea solară se conectează prin conectorul bateriei. Necesită funcția Standby all activă; alimentarea de la rețea nu se conectează simultan cu sistemul solar. Condițiile aplicabile modelului mai vechi PS324 nu se aplică acestuia.
Diagnosticarea și soluționarea problemelor frecvente
La identificarea defecțiunii, observați starea LED-urilor și numărul de clipiri scurte ale girofarului. Secvența de semnalizare a defecțiunii se repetă de două ori, cu o pauză de aproximativ o secundă. Lăsați resetarea ca ultimă soluție, deoarece aceasta șterge setările memorate.
| Clipiri scurte | Semnificație și prima verificare |
|---|---|
| 1 | Incompatibilitate între dispozitivele BlueBUS. Verificați conexiunile și adresele; după modificarea configurației, efectuați procedura de recunoaștere a dispozitivelor. |
| 2 | Intervenția fotocelulei. Verificați obstacolul, curățenia și alinierea reciprocă TX/RX. |
| 3 | Obstacol detectat în funcție de forță. Verificați mai întâi rezistența mecanică și mișcarea liberă. |
| 4 | STOP activ. Verificați dispozitivul de siguranță și cablajul acestuia. |
| 5 / 7 | Eroare a parametrilor interni / circuitului electric. Așteptați cel puțin 30 s; dacă eroarea reapare, este necesară intervenția service-ului. |
| 6 | A fost depășit numărul de manevre pe oră sau de manevre consecutive fără pauză. Lăsați sistemul să se odihnească câteva minute. |
| 8 | O comandă prezentă în mod continuu blochează comenzile următoare. Verificați butonul, releul sau comanda temporizată. |
| 9 | Automatizarea este blocată de o comandă. Este necesară comanda corespunzătoare pentru deblocare. |
| 10 | Obstacol sau rezistență sporită detectată de encoderul MC824H. Verificați mecanica și conectarea encoderului corect la motor. |
Ce indică LED-urile de pe placă
| Semnalizare | Semnificație |
|---|---|
| BlueBUS o dată pe secundă | Funcționare normală. Clipirea mai lentă după o perioadă de inactivitate poate indica modul Standby. |
| BlueBUS – două clipiri rapide | Schimbarea unei intrări sau recepționarea unei comenzi; nu indică o eroare în sine. |
| STOP aprins / stins | Aprins: starea de siguranță memorată este în regulă. Stins: verificați STOP și dispozitivele conectate. |
| SbS / OPEN / CLOSE aprins | Intrarea de comandă corespunzătoare este activă. Aprinderea continuă fără nicio comandă poate explica blocarea comenzilor. |
| L1 + L2 clipesc lent | Este necesară recunoașterea dispozitivelor conectate. |
| L3 + L4 clipesc lent | Cursa nu a fost memorată sau setarea selectorului motorului a fost modificată după memorare. Verificați selectorul și repetați procedura de memorare corespunzătoare. |
| Nici BlueBUS nu este aprins | Verificați alimentarea și siguranțele. MC824H are o siguranță de motor de 15 A și o siguranță de service F 2 A; verificați valoarea și tipul pe placă. Nu înlocuiți siguranța cu una de amperaj mai mare. |
Poarta funcționează cu butoanele, dar nu cu telecomanda
Verificați alimentarea și montarea receptorului radio, compatibilitatea telecomenzii, bateria acesteia și memorarea ei. Dacă raza de acțiune este redusă, verificați și locul de conectare al antenei. Mai întâi, distingeți o problemă radio de una a unității centrale.
Istoricul ultimelor opt manevre
La nivelul II, selectați L8 și țineți apăsat Stop/Set. După ce se aprinde L1, selectați înregistrarea cu Open/Close; L1 indică înregistrarea cea mai recentă. Numărați clipirile conform diagnosticului de mai sus. Procedura detaliată este prezentată în capitolul 7.3.
Ștergerea memoriei unității centrale
Șterge setările individuale. Țineți apăsate simultan Open + Close până când L1 și L2 încep să clipească, apoi eliberați butoanele. Apoi repetați memorarea dispozitivelor, a cursei și programarea personalizată. Această procedură nu șterge memoria receptorului radio plug-in.
Verificarea după configurare și întreținerea obișnuită
- Testați deschiderea, închiderea și oprirea cu fiecare element de comandă utilizat.
- Verificați ordinea canaturilor, opritoarele, accelerarea și decelerarea.
- Testați separat fiecare pereche de fotocelule, muchia de siguranță și STOP în timpul mișcării porții.
- După reglarea forței sau a vitezei, testați întregul ciclu de funcționare al porții.
- Dacă este conectată o baterie, testați mișcarea în cazul unei pene de curent și revenirea alimentării de la rețea.
Verificați poarta și accesoriile acesteia cel puțin o dată la 6 luni, iar în cazul utilizării mai frecvente, și mai devreme. În cazul unei pene de curent, deblocați doar motoarele, conform instrucțiunilor acestora; unitatea de comandă MC824HR30 nu are propria cheie mecanică de deblocare.
Informații pentru asistența tehnică
Când solicitați ajutor pentru o problemă, indicați modelul unității de comandă și al ambelor motoare, tipul fotocelulelor și al receptorului, starea LED-urilor, numărul de clipiri și etapa în care apare problema. Este utilă o fotografie a întregului cablaj și un prim-plan al etichetei.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
