NICE Toona TO5024I – motor separat de 24 V pentru poartă batantă de până la 5 m, conform graficului de sarcină
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.484,93 RON cu TVA
| Greutate |
|---|
| 11 kg |
Descrierea produsului NICE Toona TO5024I – motor separat de 24 V pentru poartă batantă de până la 5 m, conform graficului de sarcină
NICE Toona TO5024I este un motor independent de 24 V DC pentru un singur canat de poartă. NICE îl descrie ca variantă pentru utilizare intensivă; față de TO5024 are o forță nominală mai mare și specifică 75 de cicluri pe oră la forța nominală. Lungimea de 5 m și greutatea de 600 kg sunt valori-limită; combinația admisă este indicată de graficul modelului concret.
24 V indică tensiunea motorului. Alimentarea de la rețea, radioul, elementele de siguranță și memorarea pozițiilor sunt determinate de unitatea de comandă instalată efectiv. Pentru actuala MC824HR30/MCA1R30 folosiți manualul propriu; pentru modelul mai vechi MC824HR10, urmați instrucțiunile plăcii MCA1R10.
| Navigare rapidă | |
|---|---|
| Conținutul pachetului | Limite |
| Durată de viață | Montaj |
| Conectare | Opritor |
| Accesorii | Unitate de comandă |
| Deblocare | Parametri |
| Întreținere | Manual |
| Accesorii – borne și polaritate | Manual PDF |
- Ireversibil
- 24 V
- Encoder magnetic
- Cu opritor pentru deschidere
- Variantă pentru utilizare intensivă, conform NICE
Ce include motorul independent
| Componentă conform NICE | Utilizare |
|---|---|
| Motor TO5024I | Acționarea unui singur canat de poartă. |
| Consolă frontală și posterioară cu placă de montaj | Fixare pe canat și pe stâlp. |
| Elemente de îmbinare și chei de deblocare | Montarea motorului pe console și acționarea manuală în caz de pană de curent. |
Numărul exact de piese depinde de versiunea livrată; verificați conținutul pachetului după figura 1 din manualul NICE. Șuruburile de ancorare și diblurile pentru stâlp sau zid se livrează separat, în funcție de suport. Alegeți unitatea de comandă și accesoriile de siguranță în funcție de configurația concretă.
Domeniu de utilizare
TO5024I: la 5 m, graficul indică aproximativ 250 kg; limita de 600 kg se aplică doar până la aproximativ 1,8 m. Evaluați și rezistența la mișcare, umplutura canatului și vântul. Graficul indică limita de utilizare, nu garantează durata de viață.
Durata de viață în funcție de sarcină
Pentru fiecare canat, adunați indicii corespunzători greutății, lungimii și condițiilor de mediu. Citiți pe graficul original numărul orientativ de cicluri. Calculul este o estimare a producătorului, nu o garanție a duratei de viață.
| Impact asupra unui canat | Indice |
|---|---|
Greutate de până la 300 kg | 0 % |
Peste 300 până la 400 kg | 10 % |
Peste 400 până la 500 kg | 20 % |
Peste 500 kg | 30 % |
Lungime 2–3 m | 0 % |
Lungime peste 3 până la 4 m | 10 % |
Lungime peste 4 până la 5 m | 20 % |
Temperatură peste 40 °C, sub 0 °C sau umiditate peste 80 % | 20 % |
Canat cu umplutură plină | 15 % |
Zonă cu vânt puternic | 15 % |
| Grafic NICE |
|---|
|
Unități de comandă compatibile
Actuală: MC824HR30/MCA1R30. Configurație mai veche compatibilă: MC824HR10/MCA1R10; pentru aceasta folosiți manualul plăcii respective. Motorul se vinde și separat, de aceea verificați conținutul pachetului concret pentru a confirma unitatea de comandă inclusă.
I. Montarea consolei posterioare de fixare
Fixarea consolelor: Pentru o structură obișnuită din oțel, se recomandă orientativ un stâlp de 120 × 120 mm. Profilul de 100 × 100 mm poate fi folosit după evaluarea materialului, grosimii peretelui, înălțimii, fundației, ancorării și sarcinii vântului. Dimensiunea stâlpului, luată singură, nu confirmă rezistența montajului.
Măsurați decalajul balamalei C, stabiliți din graficul original de montaj B, unghiul de deschidere și A. A și B trebuie să fie apropiate; valorile B sub linia t nu sunt recomandate de NICE. Dacă stâlpul sau decalajul balamalei nu permite păstrarea geometriei, ajustați consola sau folosiți consola posterioară prelungită PLA6. Pentru deschiderea spre exterior este necesară consola posterioară prelungită; determinați dimensiunea în funcție de poarta reală. Înainte de sudare, măsurați consolele livrate și verificați întreaga mișcare a canatului.
Schiță pentru deschiderea spre interior
Schiță pentru deschiderea spre exterior
Poziția consolei din spate determină unghiul de deschidere care poate fi atins și sarcina motorului. Citiți distanțele A/B/C de pe graficul marcat explicit TO5024I; nu scurtați și nu sudați consola înainte de a verifica întreaga geometrie.
Grafic de montaj NICE Toona 5 pentru TO5024I
Exemplu de citire a valorilor A/B/C
Mod de calcul:
- Măsurați C conform schiței porții.
- Pe grafic, trasați o linie orizontală de la valoarea C și citiți valoarea B.
- Intersecția cu linia recomandată r.i.l. indică unghiul maxim; citiți valoarea A pe verticală.
- Dacă unghiul nu este potrivit, ajustați A și, dacă este necesar, B, astfel încât valorile să fie aproximativ egale. Nu folosiți valori B sub linia t.
Înainte de a fixa consola din spate, transferați dimensiunile A și B de pe grafic pe poarta propriu-zisă. Dacă este necesar să scurtați consola inclusă, modificați-o numai după verificarea geometriei, apoi fixați-o ferm de placa de montaj.
1. Tăiați consola la lungimea necesară
2. Sudați consola scurtată pe placa de montaj
Consola din spate inclusă pentru seria Toona 4–5 are lungimea de 150 mm. În cazul unei retrageri mai mari a balamalei sau al deschiderii spre exterior, utilizați PLA6 și verificați din nou poziția consolelor conform graficului.
Înainte de a fixa efectiv consola din spate, verificați dacă consola din față ajunge pe partea fixă a canatului porții, deoarece există o diferență de înălțime între consola din față și cea din spate, după cum se vede în imagine.
Diferența de înălțime F = 34 mm este indicată de NICE pentru Toona 4–5. Înainte de fixarea finală, măsurați consolele livrate și verificați deplasarea liberă a canatului pe toată cursa.
NICE Toona – diferența de înălțime dintre console F = 34 mm
După verificarea geometriei, fixați ferm consola din spate de stâlp sau de zid cu șuruburi, dibluri și șaibe adecvate materialului suportului. Aceste elemente de fixare nu sunt incluse în pachetul motorului.
II. Montarea consolei de fixare din față
Poziționați consola din față pe canat conform dimensiunii fixe de montaj D = 880 mm. Citiți valoarea E din tabel pentru valoarea A aleasă la montarea consolei din spate.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Consola din față inclusă este destinată sudării. Dacă trebuie prinsă cu șuruburi, utilizați o consolă NICE PLA8.
- Pentru valoarea A aleasă, citiți valoarea E din tabel.
- Montați consola din față cu diferența de înălțime F = 34 mm conform desenului NICE.
- Fixați consola din față de partea fixă a canatului; dacă o sudați, prindeți-o mai întâi cu puncte de sudură și verificați din nou mișcarea înainte de a finaliza sudura.
III. Montarea motorului porții pe consola din spate
Montarea motorului NICE Toona pe consola din spate
- Fixați motorul pe consolă ca în imagine, folosind bolțul consolei din spate, șaiba și piulița incluse.
- Strângeți piulița până la capăt, apoi slăbiți-o cu 1/10 de tură, pentru a păstra un joc minim între piese, conform indicațiilor NICE.
IV. Montarea motorului porții pe consola din față
Montarea motorului NICE Toona pe consola din față
- Fixați motorul pe consolă ca în imagine, folosind bolțul și șaiba incluse.
- Strângeți fixarea din față până la capăt, conform desenului de montaj NICE.
V. Reglarea opritorului mecanic de cursă
TO5024I are un opritor mecanic intern de deschidere. La reglarea acestuia, respectați intervalul marcat pe desenul NICE ca 100 mm max. Stabiliți poziția închisă și opritoarele externe necesare în funcție de poarta completă și de unitatea de comandă instalată.
Reglarea opritorului mecanic al cursei motorizării NICE Toona
- Deblocați motorul conform instrucțiunilor de deblocare a motorului
- Slăbiți șurubul opritorului mecanic
- Deplasați manual canatul în poziția deschisă dorită
- Deplasați întregul opritor mecanic spre știft și strângeți șurubul conform imaginii
- Deplasați manual canatul în poziția închisă și blocați motorul
Cablarea și conectarea motorului
Înainte de conectare, deconectați alimentarea electrică. Tensiunea de 24 V DC este tensiunea motorului; alimentarea unității de control și ieșirile pentru accesorii se evaluează separat. Motorul are o pereche separată de conductoare pentru motor și o pereche pentru encoder. La motorizarea din seria 4–5, bornele sunt marcate conform imaginii; pentru seriile 6–7, folosiți imaginea dedicată acestora. Stabiliți conexiunile la placa de comandă exclusiv în funcție de placa efectiv instalată. Pentru o poartă care se deschide spre exterior, NICE indică inversarea polarității alimentării motorului; nu conectați encoderul ca alimentare a motorului.
După conectare, verificați sensul de mișcare, pozițiile de oprire și elementele de siguranță conform manualului unității de control concrete. Conexiunile electrice și testele trebuie efectuate de o persoană calificată.
Verificări înainte de prima pornire
Încredințați montajul, conectarea electrică și punerea în funcțiune a porții automate unui tehnician calificat. Înainte de pornire, după deblocare, canatul trebuie să parcurgă întreaga cursă lin, fără să se blocheze, iar consolele și stâlpul trebuie să rămână stabile.
- După conectare conform unității de comandă efectiv instalate, verificați sensul de mișcare și reglați pozițiile conform instrucțiunilor acesteia. Reglarea forței se face în unitatea de comandă, nu în motorul propriu-zis.
- Testați opritorul de deschidere, fotocelulele de siguranță, eventualele muchii de siguranță, comanda STOP și deblocarea manuală. Tehnicianul trebuie să verifice forțele de siguranță și, dacă există o portiță pietonală în canat, și interblocarea motorizării atunci când aceasta este deschisă.
- Predați clientului instrucțiunile de deblocare și manualul unității de comandă efectiv instalate.
Conectarea accesoriilor la MC824HR30
Următoarele borne aparțin unității de comandă MC824HR30/MCA1R30 în combinație cu motorul TO5024I, nu motorului propriu-zis. Înainte de lucru, deconectați alimentarea de la rețea și bateria de rezervă. Pentru o altă placă, folosiți schema proprie a acesteia.
| Accesoriu | Borne, tensiune și polaritate |
|---|---|
| Fotocelule BlueBUS | Fotocelule compatibile, de exemplu EPMB, conectați prin două fire la BlueBUS. Nu există polaritate +/−. Setați adresa și repetați procesul de învățare după modificarea dispozitivelor. |
| STOP și comenzi | Intrarea STOP acceptă un contact fără potențial NO, NC sau un element cu rezistența de 8,2 kΩ; starea sa este învățată. SbS, Open și Close acceptă un contact fără potențial NO pe perechea de borne corespunzătoare. Contactele nu au polaritate +/−; nu aplicați o tensiune externă la intrare. |
| Alimentare auxiliară | Borna din dreapta a perechii STOP = −, borna din stânga a perechii SbS = +, în orientarea imaginii de mai jos (inscripțiile de deasupra bornelor). Alimentarea unui cititor sau modul compatibil: 24 V DC (−30 % până la +50 %), maximum 200 mA, inclusiv în Stand-by. Conectați separat releul de comandă al modulului ca un contact fără potențial; verificați intervalul de tensiune admis și consumul modulului. |
| Lampă de semnalizare, încuietoare, indicator luminos | FLASH: 12 V DC, maximum 21 W; ELS: 12 V AC, maximum 15 VA, fără polaritate fixă +/−; OGI: 24 V DC, maximum 4 W. Pentru FLASH/OGI, schema nu specifică ordinea +/− la perechea de borne, așadar nu o presupuneți; pentru un produs polarizat, verificați marcajele de pe placă și de pe produs. Funcția ieșirilor poate fi modificată prin programare. |
| Radio și rezervă | Receptorul cu conectare directă se introduce în conectorul SM, iar bateria de rezervă în conectorul dedicat, conform plăcii instalate. Nu se conectează la BlueBUS sau la bornele motorului. |
Pentru pozițiile detaliate ale bornelor, procesul de învățare și testarea elementelor de siguranță, consultați manualul propriu al unității de comandă MC824HR30.

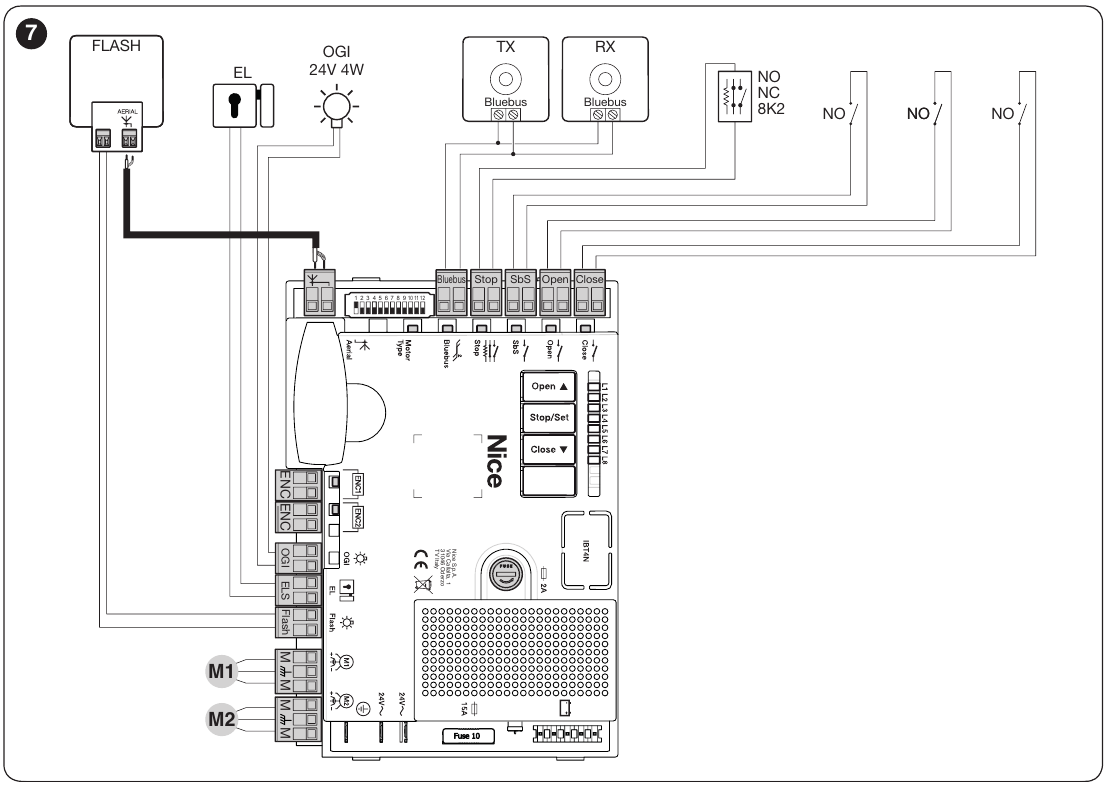

Versiune mai veche MC824HR10/MCA1R10
Pentru kitul cu această placă, folosiți schema R10. Pentru dispozitivul auxiliar, producătorul specifică STOP = −, SbS = +, 24 V DC, maximum 200 mA inclusiv în Stand-by. Totuși, schema originală R10 nu indică separat contactul exact de alimentare din perechea STOP/SbS. Conectați alimentarea auxiliară numai după ce ați verificat contactul corespunzător pe placa efectiv instalată; nu transferați aici poziția din R30. Conectați separat comanda prin releu la perechea SbS ca un contact fără potențial NO; nu aplicați o tensiune externă la intrare. Manualul în slovacă MC824HR10.
| Element | Conectare la MCA1R10 |
|---|---|
| BlueBUS | Două fire la BlueBUS; nu au polaritate +/−. Repetați procesul de învățare după modificarea dispozitivelor adresate. |
| STOP și comenzi | STOP: NO, NC sau 8,2 kΩ; SbS, OPEN, CLOSE: contact fără potențial NO pe perechea corespunzătoare. Contacte fără polaritate +/−. |
| Ieșiri | FLASH: 12 V DC, maximum 21 W; ELS: 12 V AC, maximum 15 VA, fără polaritate +/−; OGI: 24 V DC, maximum 4 W. Pentru un FLASH/OGI polarizat, stabiliți polaritatea +/− conform marcajelor de pe placa și dispozitivul efectiv instalate; schema nu indică ordinea acestora. |
| Radio și rezervă | Receptorul se introduce în conectorul SM; pentru R10, producătorul indică bateria de rezervă PS324 cu conector dedicat. Nu transferați aici bateria și cablul R30. |
Înainte de conectare, verificați eticheta și schema plăcii MCA1R10 montate efectiv. Procedura de memorare pentru această placă diferă de cea pentru modelul mai nou MCA1R30.
Accesorii compatibile
Alegeți accesoriile în funcție de unitatea de comandă și receptorul concret. Tipurile de mai jos au interfețele indicate; dispozitivele wireless și cele de comandă pot necesita accesorii sau configurări suplimentare.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Electronică pentru motor; alegeți manualul în funcție de placa montată efectiv. | Actuală: MC824HR30/MCA1R30 pentru unul sau două motoare de 24 V. Ansamblu compatibil mai vechi: MC824HR10 cu placa MCA1R10 (SPMCA1). Nu folosiți manualul acesteia pentru R30. |
| Lampă de semnalizare | Semnalizează mișcarea. Numai modelul pentru care producătorul specifică antena o are inclusă. Alegerea depinde de ieșirea unității de comandă. |
La MC824HR30, ieșirea FLASH este destinată unei lămpi de semnalizare de 12 V, de până la 21 W. Pentru alte lămpi, verificați tensiunea, puterea consumată și modul de clipire. |
| Fotocelule | Monitorizează zona traversată de fascicul și transmite un semnal unității de comandă. Reacția porții depinde de conectare și configurare; după montare, testați întregul ansamblu. | |
| Transmițător | Alegeți telecomanda în funcție de receptor și de codarea instalată în unitatea de comandă. ON3EBD este compatibil cu OXIBD, iar ON3ELR cu OXILR. | |
| Receptor | Receptorul radio trebuie să accepte codarea telecomenzii; interfețele pentru casa inteligentă au funcții diferite. |
|
| Antenă | Îmbunătățește recepția receptorului dacă este poziționată și conectată corect. | |
| Tastatură | Comandă prin cod. Tastatura BlueBUS necesită o placă ce acceptă dispozitive de comandă. | |
| Selector cu cheie | Comandă prin intrarea de comandă adecvată a centralei. | |
| Încuietori electrice | Asigură blocarea canatului; verificați modul de comandă și tensiunea încuietorii în funcție de centrală și de montaj. |
|
| Cititoare de carduri | ETPB necesită ca placa respectivă să accepte dispozitive de comandă prin BlueBUS. |
|
| Sursă de alimentare de rezervă | Funcționarea în cazul unei pene de curent este asigurată de bateria conectată la o centrală compatibilă. | PSS324 este modelul actual pentru MC824HR30. Modelul mai vechi PS324 necesită pentru R30 CABLA11 și modul standby dezactivat. Verificați condițiile în manualul plăcii instalate. |
Deblocarea manuală a automatizării
Deblocați sau blocați automatizarea numai când canatul este oprit. Dacă poarta este prevăzută cu încuietoare electrică, deblocați-o mai întâi. În caz de defecțiune, deconectați alimentarea.
- Glisați capacul de protecție, introduceți cheia furnizată și rotiți-o în sensul acelor de ceasornic.
- Ridicați maneta de deblocare și deplasați manual canatul.
- Pentru a bloca din nou, coborâți maneta, rotiți cheia în sens invers acelor de ceasornic, scoateți-o și închideți capacul.
Înainte de repornire, verificați dacă automatizarea este blocată și dacă nu se află nimeni pe traiectoria porții.
Verificare și întreținere
Revizia se efectuează cel târziu la fiecare 6 luni de către un tehnician calificat: după deconectarea alimentării, acesta verifică fixarea, coroziunea, uzura și lubrifierea șurubului și a piuliței. Apoi testează deplasarea, deblocarea și dispozitivele de siguranță ale întregii porți.
Caracteristici tehnice
| Parametru | Valoare |
|---|---|
Model | TO5024I |
Motorul automatizării | 24 V DC |
Consum maxim / nominal | 5 A / 2,2 A |
Putere maximă / nominală | 120 W / 60 W |
Cursă | 540 mm |
Viteză fără sarcină | 0,013 m/s |
Viteză cu sarcină | 0,010 m/s |
Forță maximă / nominală | 2 200 N / 800 N |
Cicluri pe oră la forța nominală | 75 |
Grad de protecție | IP44 |
Temperatura de funcționare | −20 până la +50 °C |
Clasa de izolație | F |
Durată de viață estimată conform NICE | 80 000 până la 250 000 de cicluri de funcționare |
Dimensiuni L × l × h | 965 × 115 × 105 mm |
Greutatea motorului | 8 kg |
Greutatea motorului din tabel este valoarea indicată de NICE, fără ambalaj. Greutatea variantei comandate include și ambalajul și este utilizată la calculul costului transportului.
Manual de instalare NICE Toona în slovacă și cehă. Programarea, memorarea pozițiilor și accesoriile sunt descrise în manualul unității de comandă efectiv utilizate.
