NICE TITAN TTN6024HS - motor individual pentru porți batante, pentru o canată de 6 m/450 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.103,75 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului NICE TITAN TTN6024HS - motor individual pentru porți batante, pentru o canată de 6 m/450 kg

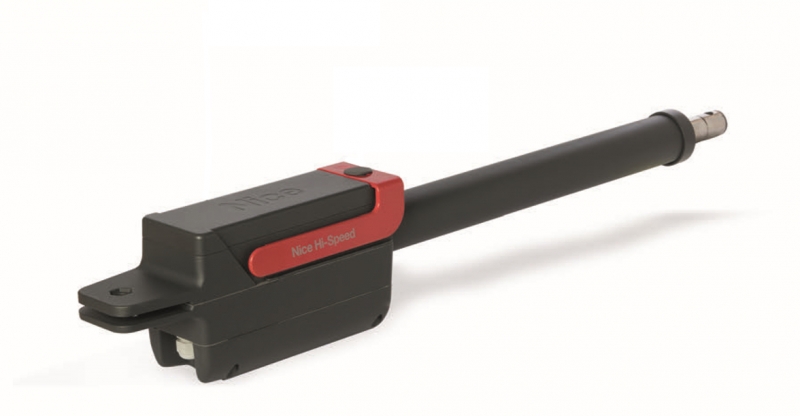

NICE TITAN TTN6024HS este un actuator liniar rapid, individual, pentru o singură foaie de poartă. Motorul are 24 V DC și un encoder magnetic; nu include unitatea de comandă. Se conectează la NICE MC824HR30. Pentru o poartă cu două foi sunt necesare două motoare și o unitate centrală conectată corespunzător.
Este vorba despre actuator nereversibil cu deblocare comodă cu cheie în partea superioară. Deschiderea la 90° durează aproximativ aproximativ 19 secunde într-o montare tipică, fără a include pornirea și încetinirea; timpul efectiv depinde de dimensiunile de montaj, reglaje și sarcină. Limitele de 6 m și 450 kg se evaluează împreună, conform graficului de utilizare.
Unitatea de comandă și accesoriile compatibile
Encoderul magnetic ajută unitatea de comandă să urmărească poziția foii și să detecteze obstacolele. Învățarea automată a pozițiilor, încetinirea în ambele direcții, comanda cu trei butoane și reglarea forței sunt asigurate de MC824HR30 cu placa MCA1R30. Unitatea de comandă utilizează o tehnologie dublă de detectare a obstacolelor. Siguranța trebuie verificată la nivelul întregii porți.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare TTN6024HS și encoderele lor magnetice. | MC824HR30 Compatibilitate |
| Fotocelule | Protecția zonei de trecere. BlueBUS este conexiunea accesoriilor la unitatea centrală, nu cablul de alimentare al motorului. | NICE EPMB Conectare și adresare |
| Lampă de avertizare | Semnalizarea mișcării prin ieșirea FLASH. | NICE ELDC Date electrice ale ieșirii |
| Receptor și telecomandă | Receptor cu conectare directă în unitatea centrală și emițător compatibil; motorul individual nu le include. | NICE OXIBD / NICE MYGO4 Asocierea telecomenzilor |
| Încuietoare electrică | Este obligatorie pentru o foaie mai lungă de 3 m. Alegeți varianta verticală sau orizontală în funcție de poartă. | NICE PLA10 / NICE PLA11 Ieșire ELS 12 V AC |
| Alimentare de rezervă | Funcționare în cazul unei pene de curent; alegeți în funcție de conector și versiunea unității centrale. | NICE PSS324 Baterii și CABLA11 |
| Sistem solar | Alimentare alternativă, după evaluarea consumului, a numărului de cicluri și a condițiilor de însorire. | NICE SOLEMYO SYKCE30 Condiții de funcționare |
TTN6024HS utilizează MC824H, în prezent MC824HR30; MC824L nu este un înlocuitor pentru acesta. Utilizați denumirea exactă MC824HR30 și setarea pentru motorul nereversibil TTN6024HS.

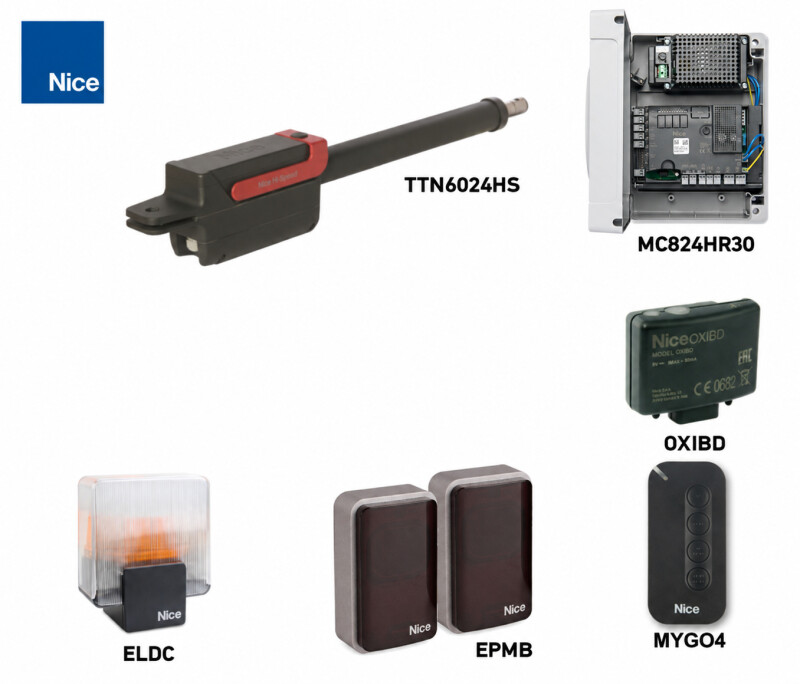

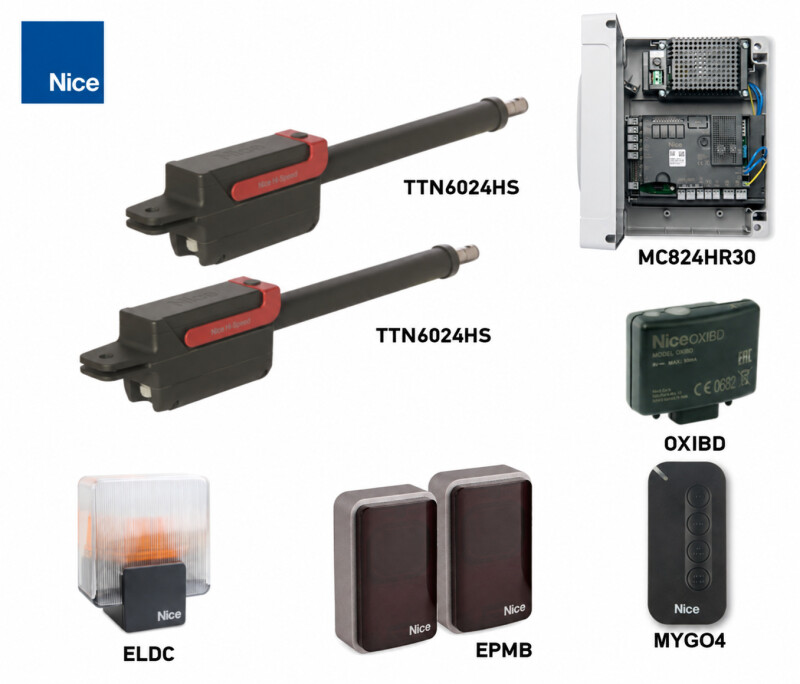

Kituri pentru una sau două foi
Toate kiturile TITAN menționate includ MC824HR30, receptorul OXIBD și telecomanda MYGO4. Versiunile cu fotocelule includ și EPMB; versiunile cu accesorii includ și lampa de avertizare ELDC. Limitele se aplică întotdeauna pentru o singură foaie și un singur motor.
| O singură foaie | Motor individual | Două foi |
|---|---|---|
| Kit de bază Cu fotocelule Cu accesorii  | 1 × TTN6024HS 24 V c.c. Encoder magnetic Fără unitate de comandă  | Set de bază Cu fotocelule Cu accesorii  |
Ce include motorul individual
Pachetul conține un motor TTN6024HS, o consolă de montaj frontală și una posterioară, precum și chei de deblocare. Unitatea de comandă, receptorul, telecomenzile, fotocelulele, lampa de semnalizare și bateria de rezervă se aleg separat sau din setul corespunzător. Fixarea în suportul portant trebuie adaptată porții respective.
Lungimea, greutatea și adecvarea canatului
Pentru alegerea motorului, trebuie cunoscute lungimea și greutatea canatului, rezistența la deplasare, poziția balamalelor și influența vântului. Canatul trebuie să fie rigid, suspendat corect și să se deplaseze manual lin pe întreaga cursă.
| Parametru | Limită individuală |
|---|---|
| Lungimea unui canat | Maximum 6 m |
| Greutatea unui canat | Maximum 450 kg; greutatea admisă scade odată cu lungimea canatului |

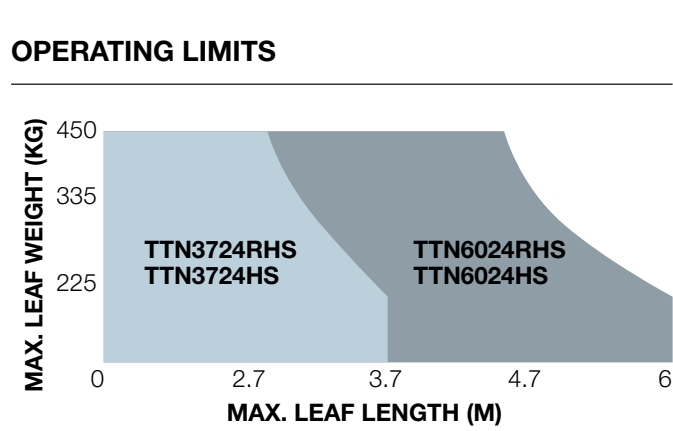

Valorile de 6 m și 450 kg nu se aplică simultan. În graficul de mai jos, TTN6024HS se încadrează în zona mai închisă la culoare, marcată cu acest model. Pe axa orizontală este indicată lungimea canatului în metri, iar pe cea verticală greutatea acestuia în kilograme; combinația trebuie să se încadreze în zona permisă.
Pentru un canat mai lung de 3 m este necesară o yală electrică, de exemplu NICE PLA10 sau NICE PLA11. Alegeți orientarea în funcție de poartă; conexiunea la ELS este indicată în tabelul ieșirilor.
Înălțimea și forma canatului, umplutura plină, vântul puternic și rezistența la deplasare pot reduce semnificativ sarcina admisă. Înainte de a alege un canat lung sau greu, contactați-ne cu informații despre dimensiuni, greutate, umplutură și regimul de funcționare preconizat. Utilizarea a două motoare nu modifică limita pentru un singur canat.
Montarea motorului și fixarea consolelor
Încredințați montarea, conectarea și punerea în funcțiune unui instalator calificat. Înainte de a începe lucrările, deconectați toate sursele de alimentare, inclusiv bateria. Motorul și consola frontală nu trebuie să se sprijine pe umplutura slabă a porții; fixarea trebuie să transmită forțele către structura portantă.
Dimensiunile A/B, spațiul și opritoarele
| Condiție | Cerințe de respectat |
|---|---|

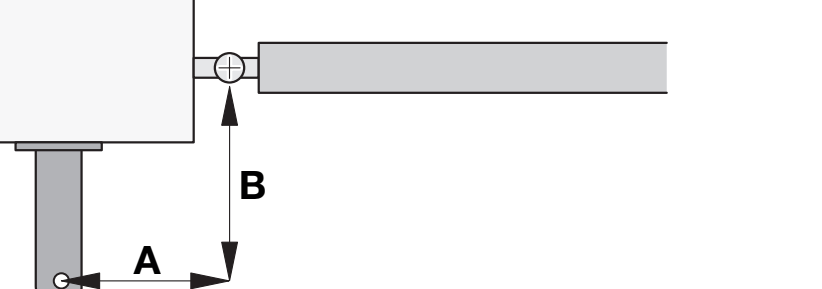

| Geometrie pentru 100° | A = 200 mm, B = 280 mm conform desenului. |
| Geometrie pentru 115° | A = 280 mm, B = 280 mm. A/B sunt distanțele față de axa balamalei, conform imaginii, nu dimensiunile secțiunii stâlpului. |
| Fixare | Fixați consola posterioară într-un suport solid, iar consola frontală în cadrul portant al canatului. Motorul trebuie nivelat orizontal, iar bolțurile trebuie să se rotească liber. |
| Cursă | 680 mm; lungimea de montaj L este cuprinsă între 1 030 și 1 710 mm, în funcție de poziția pistonului. Verificați întreaga cursă pentru ca geometria să nu forțeze motorul să depășească limita cursei sale. |
| Înălțime la montaj jos | Cel puțin 110 mm deasupra solului. Păstrați spațiu pentru acces, deblocare și protecție împotriva apei și impurităților. |
| Opritoare | Oprire mecanică fixă a porții în poziția deschisă și în cea închisă. Învățarea pozițiilor nu înlocuiește mecanica instalată corect și opritoarele rezistente. |
| Spațiu | Verificați traseul complet al motorului și al canatului, posibilitatea de a deschide capacul și accesul la cheia de deblocare. |

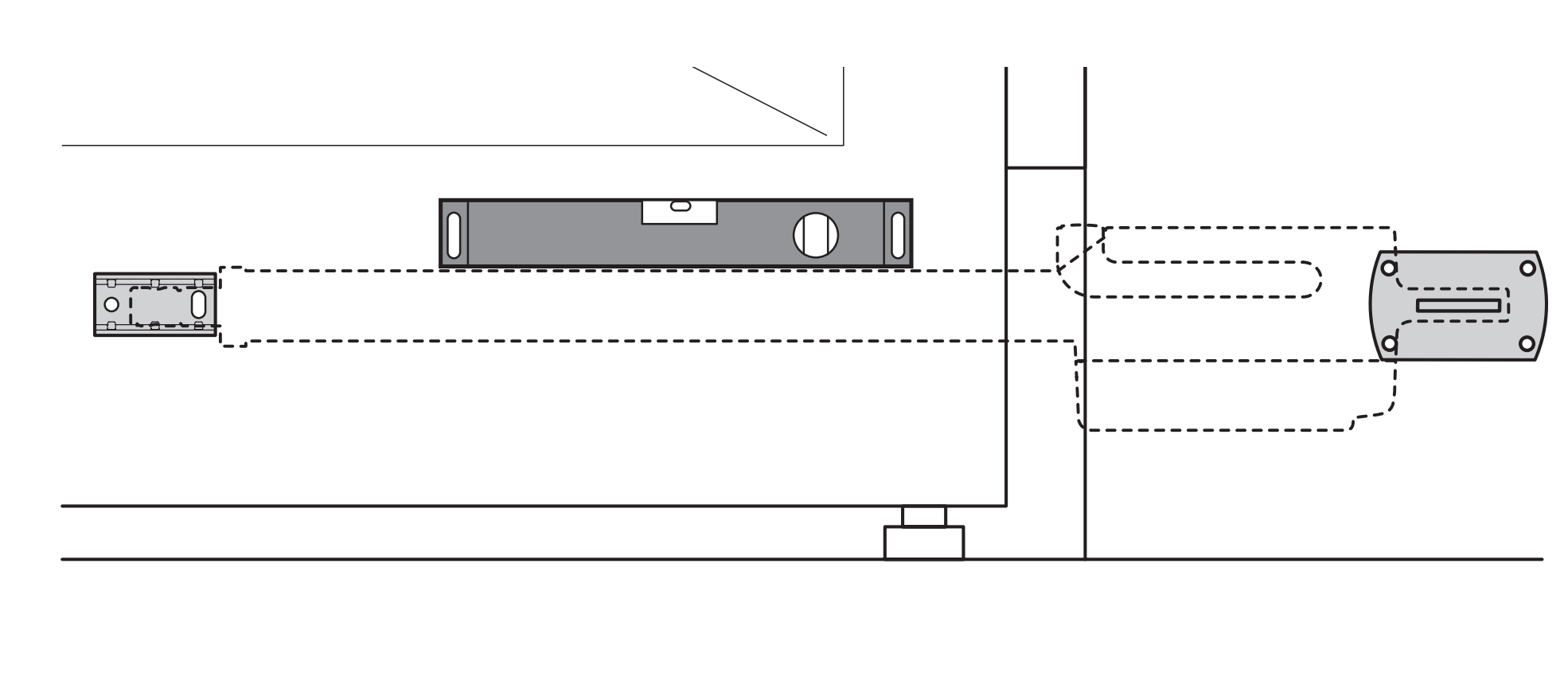

Etapele montării consolelor

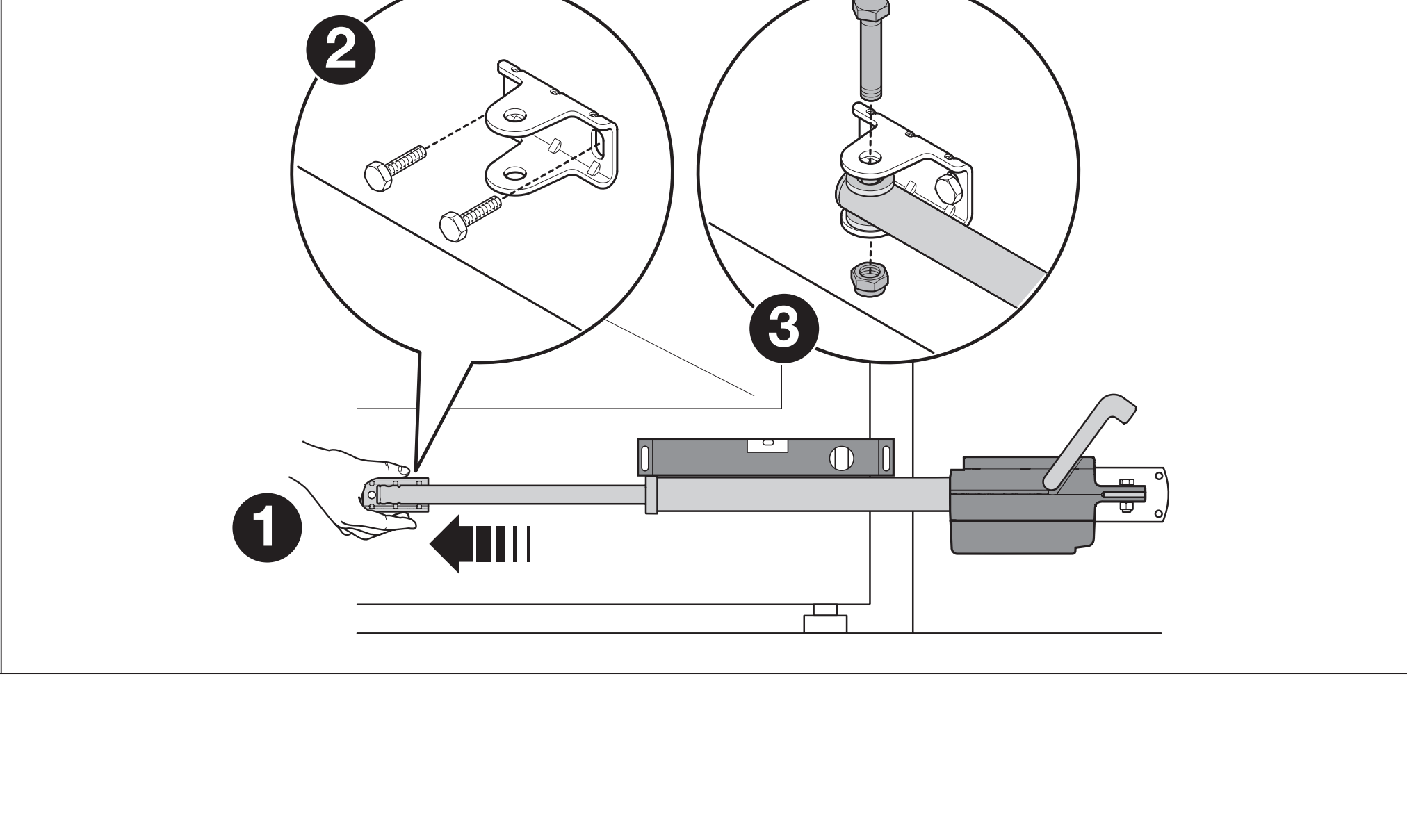

- Stabiliți pozițiile consolei frontale și ale celei posterioare în funcție de geometrie și de unghiul de deschidere dorit. Fixați consola posterioară, verificați nivelarea orizontală și suspendați motorul pe aceasta.
- Deblocați motorul cu cheia. Extindeți complet pistonul și poziționați temporar consola frontală pe canat, conform desenului de montaj.
- Nivelați motorul, conectați pistonul la consola frontală și fixați bolțul. Deplasați manual canatul pe întreaga cursă și verificați dacă ajunge la opritorul de deschidere fără să se blocheze.
- Deconectați pistonul de la consola frontală, fixați definitiv consola și reconectați motorul. În timpul sudării, motorul nu trebuie să fie conectat la alimentare și nici expus curentului sau căldurii de sudură.
- Verificați bolțurile, fixarea și întreaga cursă manuală. Înainte de programare, deplasați canatul aproximativ la jumătatea cursei și blocați motorul.
Conectarea motorului și a encoderului magnetic
Motorul funcționează la 24 V c.c. și nu se conectează direct la 230 V. Alimentarea de la rețea se conectează la unitatea de comandă. Pe motor se află două borne MOTOR și două borne ENCODER; conductorul de protecție se conectează la o bornă de împământare separată.
| Cablare | Conectare și lungime |
|---|---|
| Motor | 3 × 1,5 mm², maximum 10 m: doi conductori pentru motor și PE. MOTOR se conectează la ieșirea corespunzătoare M1 sau M2 a unității centrale. |
| Encoder | 2 × 1 mm², maximum 10 m. ENCODER se conectează la intrarea ENC corespunzătoare aceluiași motor. Nu este necesară respectarea polarității ENC. |
| Cablu comun | Cablurile motorului și ale encoderului pot fi înlocuite cu un singur cablu 5 × 1,5 mm² la lungimea indicată. Conductorul de protecție rămâne rezervat pentru PE. |
| Un singur canat | Conectați motorul la M2 iar encoderul acestuia la intrarea ENC corespunzătoare motorului 2. M1 rămâne liber. |
| Două canaturi | M2 acționează canatul care se deschide primul; M1 acționează canatul care se închide primul. Fiecărui motor trebuie să îi fie alocat corect propriul encoder. |
- Cu alimentarea oprită, scoateți capacul motorului și desfaceți presetupa.

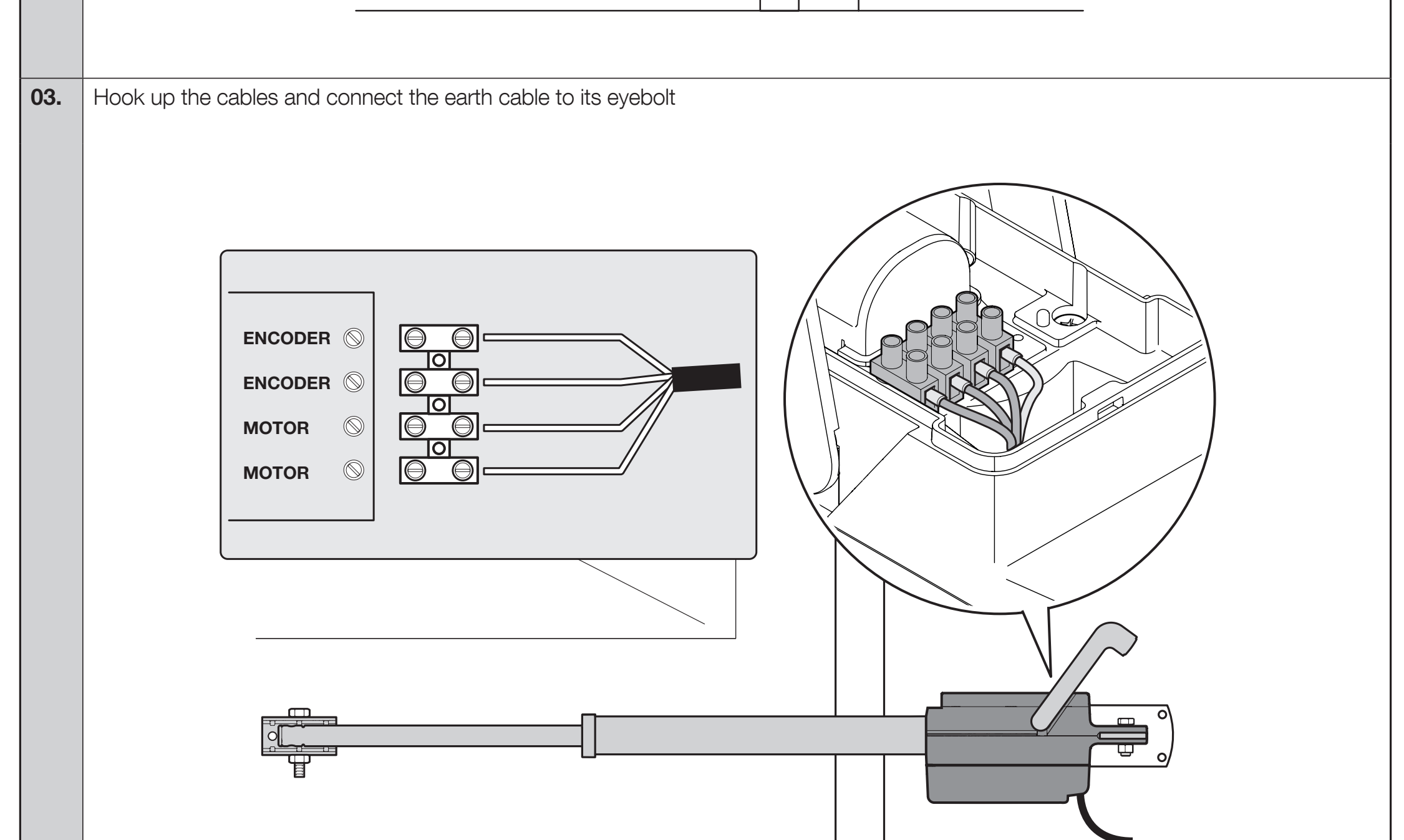

- Treceți cablul, conectați bornele MOTOR și ENCODER conform imaginii și conectați PE la borna de împământare. Nu confundați conductorii motorului cu cei ai encoderului.
- Strângeți presetupa, verificați descărcarea de tracțiune și etanșarea, apoi montați capacul. Cablul trebuie să aibă suficientă rezervă pentru mișcarea motorului și nu trebuie să se agațe.
- La MC824HR30, verificați compatibilitatea M/ENC și selectarea modelului exact de motor înainte de învățarea cursei.
Bornele motorului nu au polaritate +/− permanentă: unitatea de control schimbă polaritatea în funcție de sens. Pentru mișcarea în sens opus, verificați perechea de conductoare ale motorului după deconectarea surselor; PE nu se schimbă. Orientarea completă a plăcii și schema se găsesc în schema de conexiuni MC824HR30.
Conectarea accesoriilor și polaritatea acestora
Accesoriile se conectează la MC824HR30. Cablul motorului TITAN nu este BlueBUS. Pentru alimentarea auxiliară, consultați marcajele STOP și SbS și detaliul de mai jos.
| Conectare | Polaritate și date electrice |
|---|---|

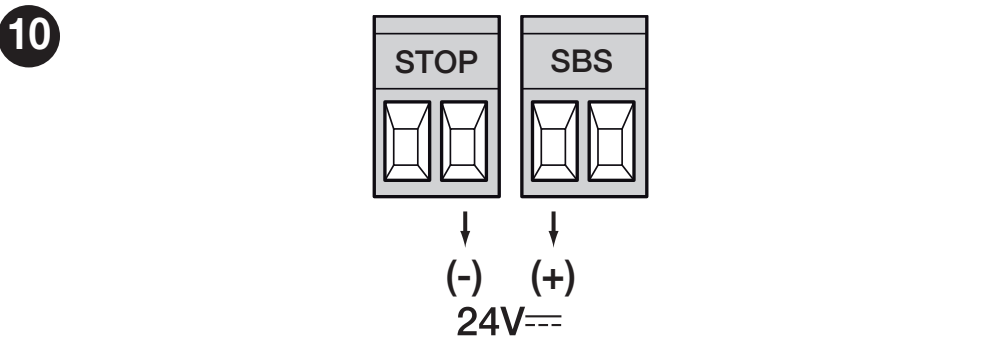

| Alimentare auxiliară | + borna din stânga a perechii SbS; − borna din dreapta a perechii STOP dacă marcajele sunt orientate ca în imagine. 24 V DC, −30 % / +50 %, maximum 200 mA. Tensiunea rămâne prezentă și în Stand-by. |
| BlueBUS / NICE EPMB | Conectare în paralel cu două conductoare, fără polaritate. 2 × 0,5 mm² până la 20 m; pentru 20–40 m, 2 × 1 mm². Setați adresele fotocelulelor și repetați învățarea dispozitivelor. |
| SbS, OPEN, CLOSE | Contacte NO de comutare, fără potențial. Fără +/−; nu conectați o tensiune externă. |
| STOP | NO, NC sau 8,2 kΩ, în funcție de dispozitivul de protecție conectat. Tipul intrării este recunoscut în timpul învățării; contactul nu are polaritate. |

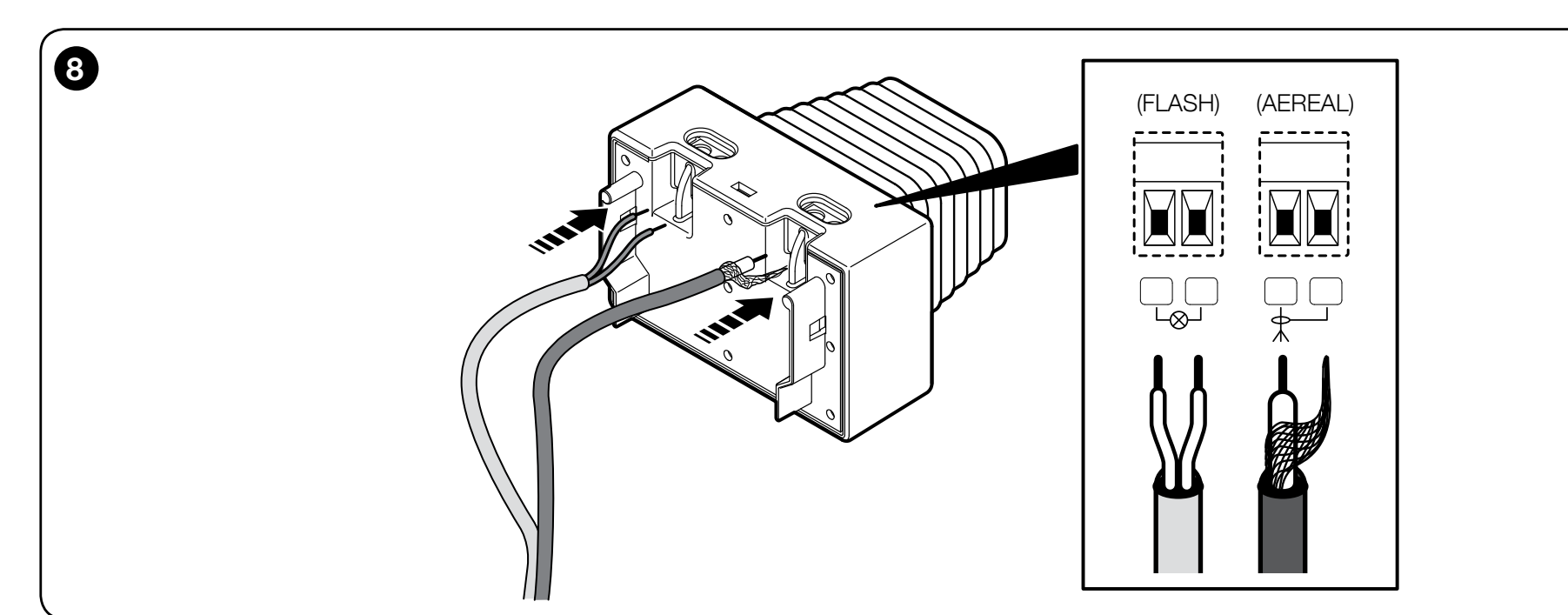

| FLASH / NICE ELDC | Ieșire pentru lampă de avertizare 12 V DC, maximum 21 W. Conectați ELDC prin perechea sa de borne FLASH, separată de bornele antenei AEREAL. În schema perechii de alimentare ELDC nu este indicată polaritatea +/−; nu aplicați aici marcajul ieșirii auxiliare SbS/STOP. |
| ELS / încuietoare electrică | 12 V AC, maximum 15 VA; fără +/−. Alegeți PLA10 sau PLA11 în funcție de poziția mecanică a încuietorii. |
Conectarea celorlalte intrări și ieșiri este prezentată în tabelul complet al bornelor MC824HR30. Nu șuntați dispozitivele de protecție doar pentru a face poarta să pornească.
Prima punere în funcțiune cu MC824HR30
Înainte de pornire, trebuie finalizate montarea consolelor și a opritoarelor, cablarea motorului și a encoderului, precum și instalarea dispozitivelor de siguranță. În timpul mișcărilor de învățare, păstrați liberă întreaga zonă de mișcare a porții.
| Ordine | Operațiunea de efectuat la unitatea de control |
|---|---|
| 1. Verificarea conexiunilor | Verificați motorul și conexiunea ENC, conductoarele de protecție, fotocelulele și STOP. Pentru un singur canat se utilizează M2. |
| 2. Selectarea motorului | Setați tipul exact TTN6024HS la selectorul Motor Type, conform tabelului și imaginii originale a selectorului. Selecția se face înainte de învățarea pozițiilor de capăt. |
| 3. Învățarea dispozitivelor | Înregistrați dispozitivele BlueBUS și STOP conectate, conform procedurii de primă punere în funcțiune a MC824HR30. Repetați procedura după adăugarea sau îndepărtarea dispozitivelor. |
| 4. Învățarea pozițiilor | Deblocați canaturile, așezați-le într-o poziție inițială potrivită și blocați-le din nou. Utilizați procedura de învățare a pozițiilor pentru modul selectat. Opriți imediat învățarea dacă sensul sau ordinea sunt incorecte. |
| 5. Testarea ansamblului | Verificați deschiderea și închiderea completă, ordinea de suprapunere a canaturilor, încetinirea și toate dispozitivele de protecție. Predați poarta numai după aceea. |
Programarea și telecomanda
TITAN TTN6024HS nu are butoane proprii de reglare. Se reglează cu cele trei butoane de pe MC824HR30: OPEN, STOP/SET și CLOSE. Închiderea automată, timpul de pauză, forța, viteza, încetinirea și întârzierea canaturilor se reglează la unitatea de control, în funcție de cerințele porții respective.
| Setare | Procedură |
|---|---|
| Nivelurile I și II | Tabelele complete de programare MC824HR30 conțin intervalele, valorile LED și setările din fabrică. |
| Forța și încetinirea | Mărirea forței nu înlocuiește repararea unei porți care se blochează. După modificare, repetați testele funcționale și de siguranță. |
| Telecomenzi NICE MYGO4 | Se asociază la receptorul NICE OXIBD conform procedurii de programare radio. Programarea emițătorului este separată de învățarea cursei. |
| Ștergere sau resetare | Urmați procedura specifică unității de control sau receptorului. Resetarea plăcii și ștergerea memoriei radio sunt operațiuni distincte. |
Funcționarea în cazul unei pene de curent
Fără baterie, deblocați poarta cu cheia. Pentru alimentarea de rezervă automată a unității de control actuale, utilizați NICE PSS324. Bateria se conectează la conectorul dedicat al unității de control numai după finalizarea montajului, a învățării și a testelor; nu este inclusă în motorul propriu-zis.
Dacă se utilizează NICE PS124 sau modelul mai vechi PS324 cu MC824HR30 este necesară o reducție NICE CABLA11 iar pe placă trebuie să fie Stand-by dezactivat (nivelul I, L4 = OFF). Doar reducția, fără setarea corectă, nu este suficientă. Detaliile se găsesc în conectarea sursei de rezervă MC824HR30.
Alimentare solară SOLEMYO
NICE SOLEMYO SYKCE30 permite alimentarea unei configurații adecvate fără conectare la rețea, în funcție de numărul zilnic de cicluri, consumul accesoriilor și condițiile de însorire. Pentru SOLEMYO este necesar să activați Stand-by. Alimentarea de la rețea și cea solară nu trebuie conectate simultan. Această setare diferă de utilizarea PS124/PS324 cu CABLA11.
Depanare
| Simptom | Ce trebuie verificat |
|---|---|
| Motorul nu se mișcă | Alimentarea și semnalizarea unității de comandă, blocarea transmisiei, conexiunea MOTOR și encoderul corespunzător. Folosiți diagnosticarea MC824HR30. |
| În timpul programării se deplasează în sens opus | Opriți programarea. După deconectarea tuturor surselor de alimentare, verificați firele motorului și modelul selectat; conductorul de protecție rămâne conectat la PE. |
| Se oprește sau revine | Mai întâi verificați manual mecanismul, geometria și opritoarele. Apoi verificați intrările de siguranță și encoderul corespunzător. Mărirea forței nu rezolvă rezistența mecanică. |
| Canaturile se suprapun incorect | Alocarea M1/M2, encoderele acestora și întârzierea la deschidere/închidere, în funcție de suprapunere. Repetați programarea necesară. |
| Butonul funcționează, dar telecomanda nu | Verificați emițătorul, bateria și memoria receptorului radio conform instrucțiunilor pentru asocierea telecomenzilor. |
| Nu funcționează în cazul unei pene de curent | Starea și conectarea bateriei; pentru PS124/PS324, verificați și CABLA11 și Stand-by OFF. Verificați condițiile de rezervă. |

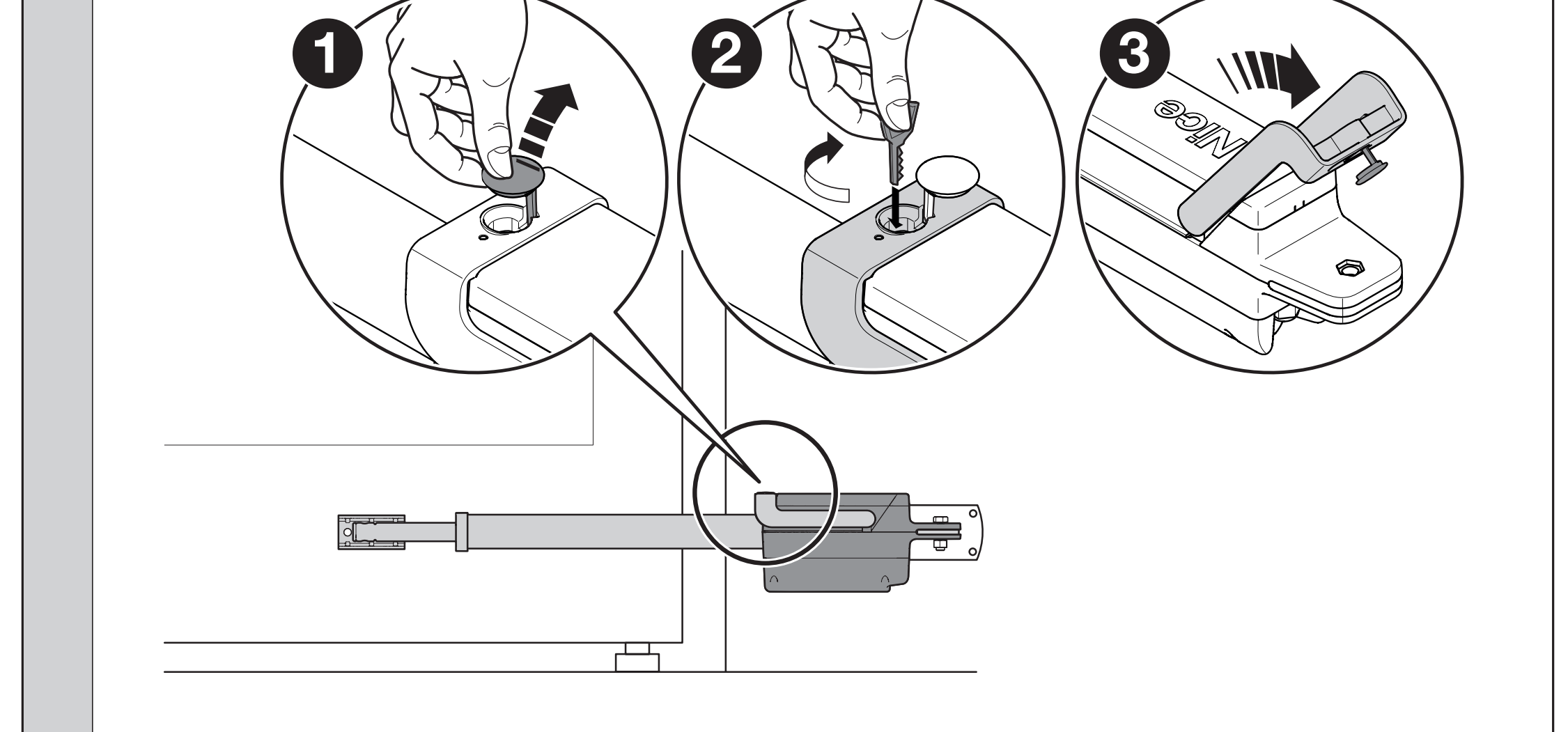

Deblocare și blocare manuală
- Opriți mișcarea și asigurați canatul împotriva deplasării necontrolate. Scoateți capacul din cauciuc al mecanismului de deblocare.
- Introduceți cheia și rotiți-o cu 90° în sensul acelor de ceasornic. Acum, canatul poate fi deschis sau închis manual.

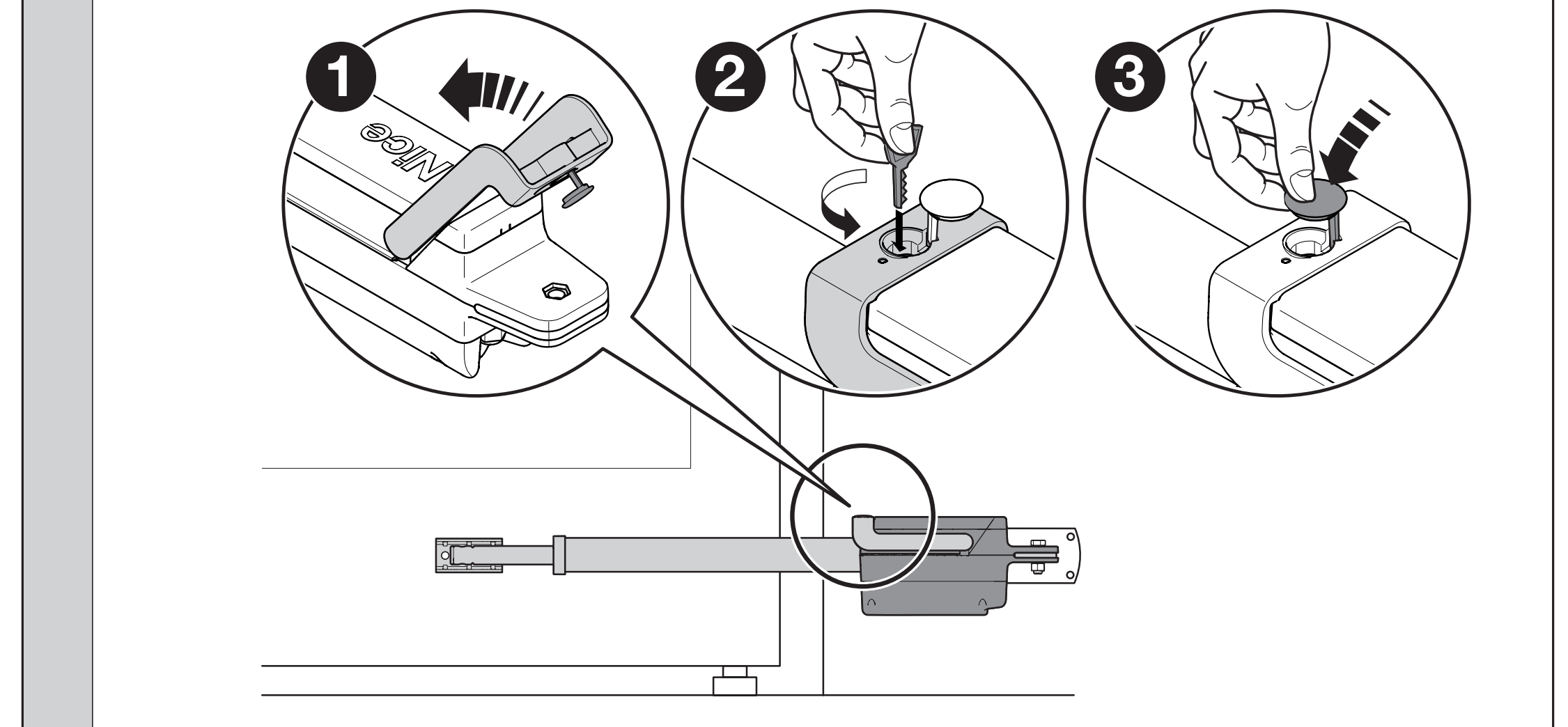

- Înainte de a reveni la funcționarea automată, deplasați canatul aproximativ până la jumătatea cursei și rotiți cheia cu 90° în sens invers acelor de ceasornic și acoperiți orificiul.
- La o poartă cu două canaturi, efectuați separat deblocarea sau blocarea fiecărui motor.
Test de siguranță și predare
- Canatul deblocat trebuie să poată fi deschis și închis manual cu o forță de cel mult 390 N. Acesta este un test al mișcării mecanice, nu o limită admisă a forței de impact asupra unei persoane.
- Blocați motoarele și testați deschiderea, închiderea și oprirea. Verificați opritoarele, suprapunerea canaturilor și atingerea pozițiilor finale.
- Testați individual fotocelulele, STOP-ul, marginile de siguranță și celelalte dispozitive de protecție. În cazul protecției prin limitarea forței, instalatorul trebuie să măsoare forțele de impact și să verifice siguranța ansamblului.
- Forța motorului este reglată de unitatea de comandă; forța maximă a motorului din tabelul tehnic nu reprezintă o forță de contact sigură pentru oameni.
- Predați poarta numai după efectuarea cu succes a testelor și instruirea proprietarului cu privire la operare, deblocare și întreținere. Copiii nu trebuie să se joace cu comenzile și nici în zona de mișcare a porții.
Întreținere periodică
Efectuați verificarea cel puțin o dată la 6 luni. Cu alimentarea deconectată, verificați fixarea consolelor și a șuruburilor, coroziunea, uzura bolțurilor și a pieselor mobile, cablurile, presetupele și garniturile. Înlocuiți piesele deteriorate; după restabilirea alimentării, repetați testele funcționale și de siguranță pentru întreaga poartă. Nu încercați să remediați o defecțiune mecanică prin mărirea forței.
Date tehnice TTN6024HS
| Parametru | Valoare |
|---|---|
| Tip | Motoreductor liniar ireversibil cu encoder magnetic |
| Alimentarea motorului | 24 V DC de la o unitate de comandă compatibilă |
| Unitate de comandă | MC824H; în prezent MC824HR30 separat |
| Limite pentru un singur canat | 6 m / 450 kg; combinația conform graficului |
| Viteza tijei | 0,027 m/s = 2,7 cm/s |
| Curent maxim / putere absorbită | 7 A / 150 W |
| Forță | 1 900 N |
| Cursă | 680 mm |
| Ciclu de funcționare | Ciclu continuu conform producătorului; adecvarea pentru regimul de funcționare se evaluează pentru întreaga poartă și sistemul de comandă |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +55 °C |
| Dimensiunile carcasei | 1 080 × 105 × 170 mm |
| Lungime de montaj L | 1 030–1 710 mm, în funcție de extensia tijei |
| Greutatea motorului | 9 kg |

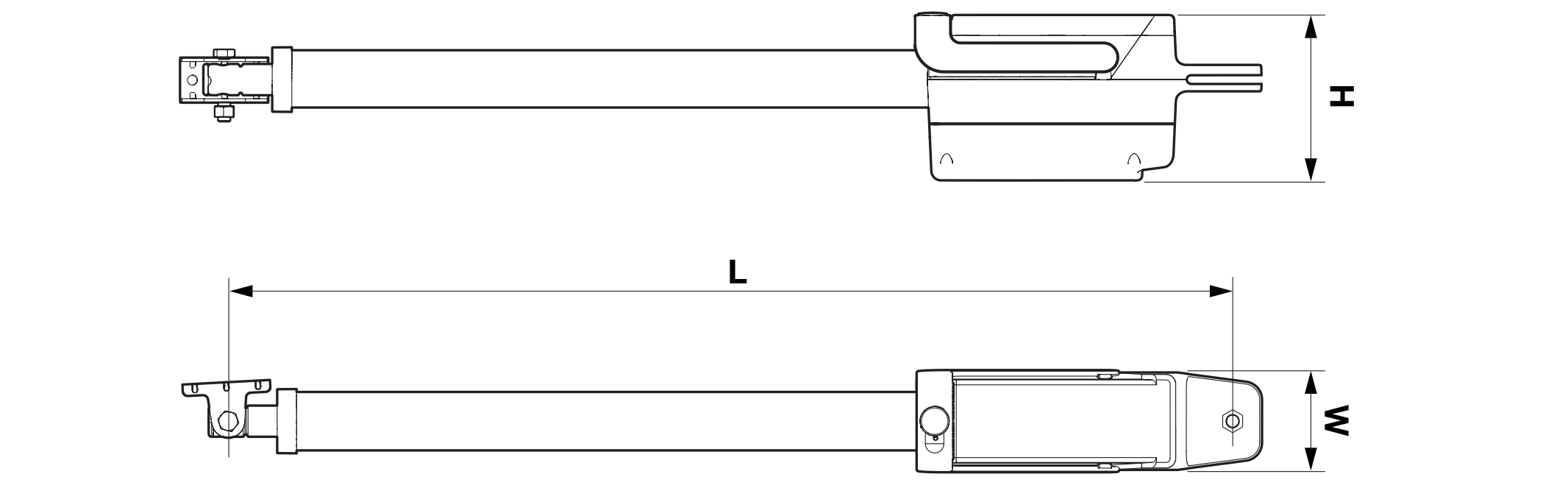

Lungimea de montaj L indicată în desen și dimensiunile carcasei sunt valori diferite. La evaluarea spațiului disponibil, luați în considerare și consolele, mișcarea canatului și accesul la capac.
