Descrierea produsului NICE EPMB - Era Photocell Medium - fotocelule cu conectare BlueBUS, (1 pereche)
Succesor pe deplin compatibil fotocelule NICE MOFB.
Fotocelule de siguranță pentru exterior NICE EPMB (specificații tehnice) se instalează față în față pe lățimea de trecere a porții sau în orice zonă în care există riscul ca poarta să lovească un obstacol. Acestea creează un fascicul infraroșu pe axa optică, iar când fasciculul este întrerupt, transmit porții un semnal pentru oprirea mișcării acesteia. Pot fi utilizate numai cu dispozitive care acceptă tehnologia NICE BlueBUS.
Montarea fotocelulelor NICE EPMB

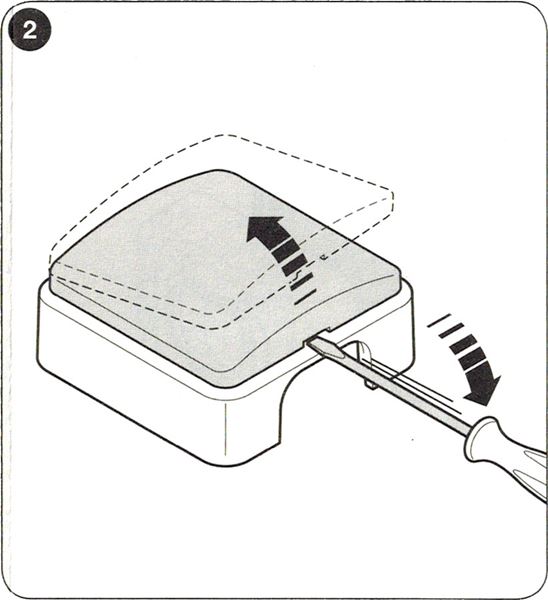

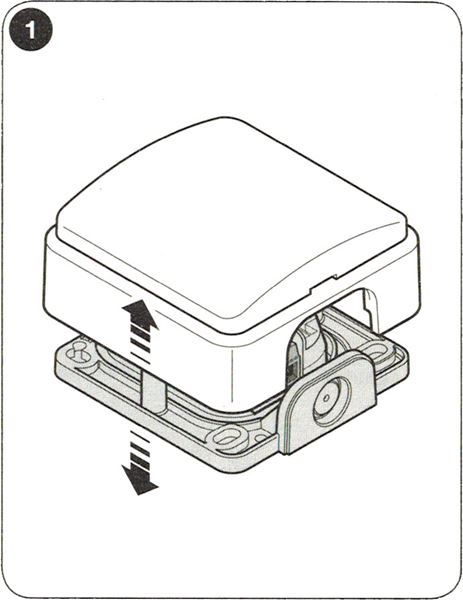

| 1. Deschideți fotocelula | 1a. Scoateți capacul transparent |
|---|---|
 |
 |

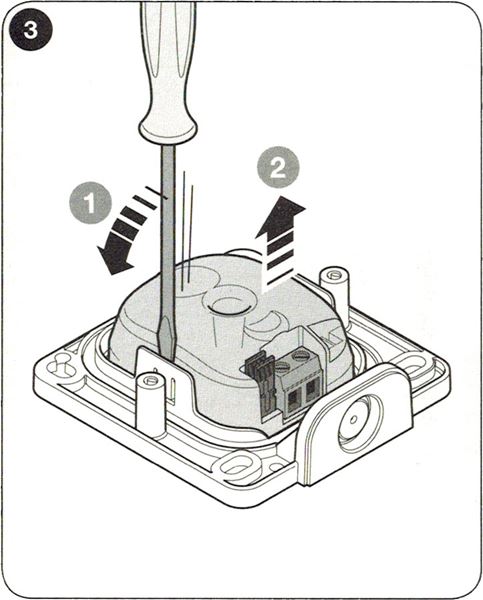

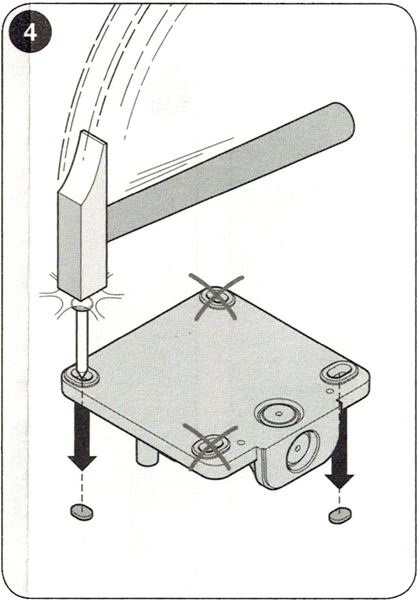

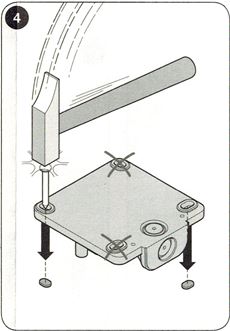

| 2. Scoateți modulul electronic urmând săgețile din imagine | 3. Perforați orificiile necesare pentru montaj |
 |
 |

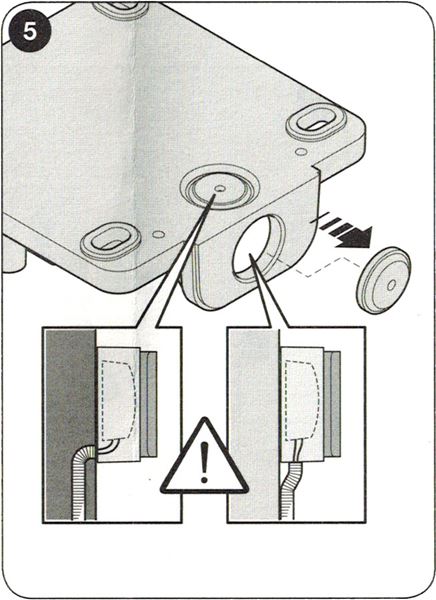

| 4. Perforați orificiul necesar pentru trecerea cablurilor | 5. Consultați exemplele de situații, pentru a afla cum să poziționați fotocelulele în locul instalării. |
 |
|
| 6. În funcție de poziția fotocelulelor în locul instalării configurați punțile de adresare conform tabelului. | 7. Poziționați fotocelulele perpendicular, față în față |
 |
 |

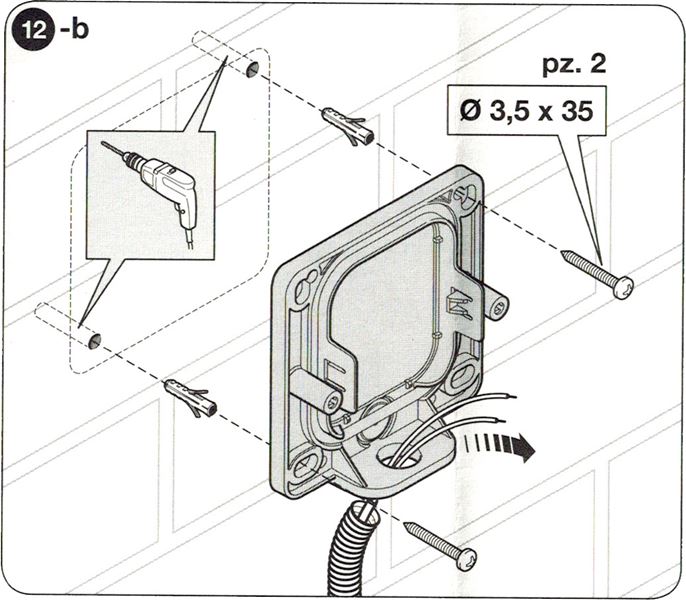

| 8. Montați carcasa fotocelulelor pe perete sau pe stâlp | 9. Conectați cablurile fotocelulelor (asigurați-vă că ați întrerupt în prealabil alimentarea cu energie electrică) |
 |
 |

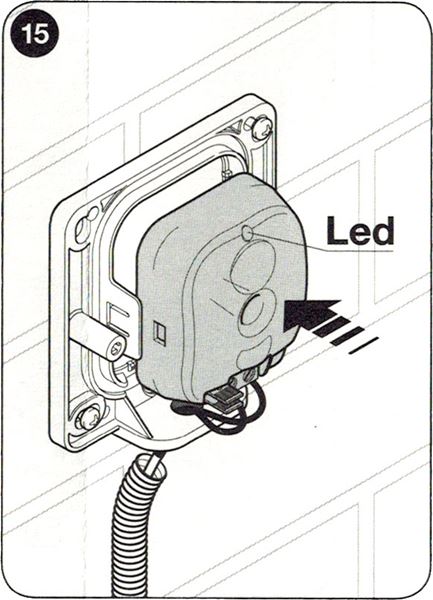

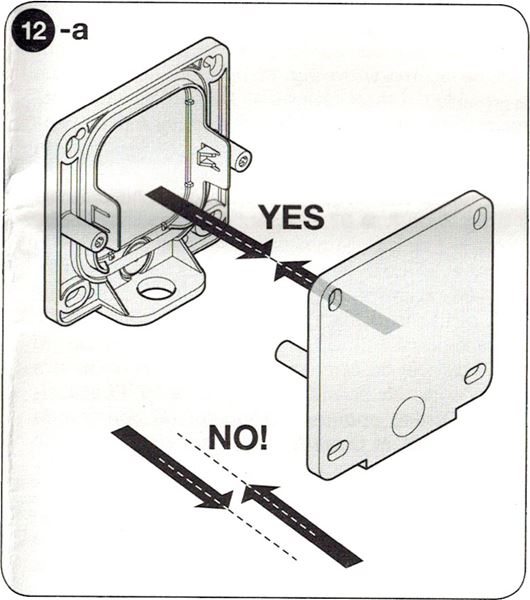

| 10. Montați modulul electronic conectat în carcasa fotocelulelor și porniți alimentarea cu energie electrică. Efectuați etapa de detectare a dispozitivelor conectate la unitatea de comandă a motorului. | 11. Testați fotocelulele. Dacă întâmpinați vreo problemă, urmați instrucțiunile din secțiunea de diagnosticare |
 |
 |

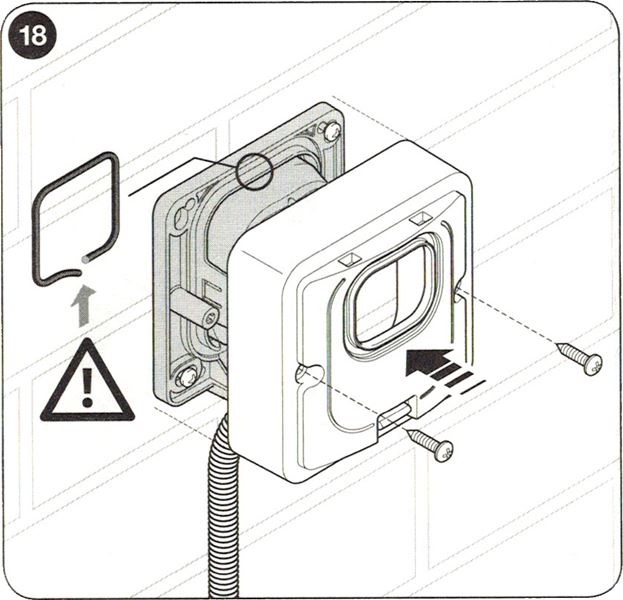

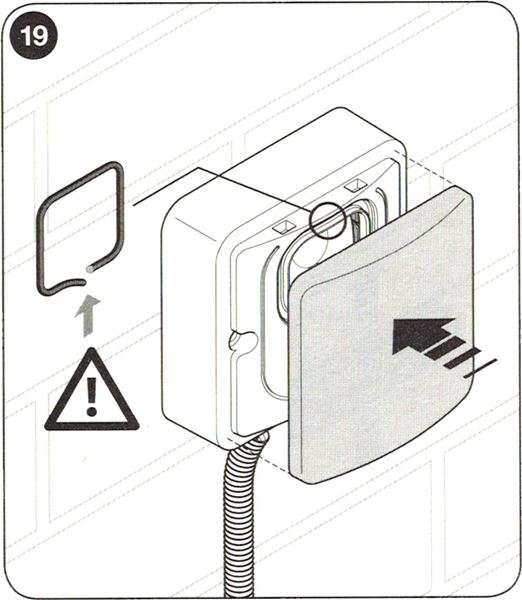

| 12. Puneți capacul pe fotocelulă și fixați-l cu șuruburi. Nu uitați garnitura izolatoare | 13. Montați capacul transparent. Nu uitați garnitura izolatoare. |
 |
 |
Conectarea mai multor perechi de fotocelule NICE EPMB la rețeaua de date NICE BlueBUS
Poziționați fotocelulele în jurul porții, conform exemplelor de situații pentru conectarea completă și configurați punțile conform tabelului punților fotocelulelor NICE EPMB motorului porții. Pentru a preveni interferențele între perechile amplasate aproape una de cealaltă, trebuie să respectați orientarea emițătoarelor, conform acestor exemple de situații, TX și receptoarelor RX. Conectați fotocelulele în paralel conform imaginii (nu este necesară respectarea polarității):
Dacă doriți ca fotocelulele să funcționeze ca dispozitive de deschidere a porții (vezi FA1 și FA2 în exemplele de situații), adică să deschidă poarta când vehiculul trece între axele lor optice, trebuie întreruptă conexiunea A de la emițător TX și receptor RX, vezi imaginea:
Exemple de conectare completă a mai multor perechi de fotocelule NICE EPMB motorului
1. Poartă culisantă cu un singur canat
2. Două porți culisante sincronizate, față în față
3. Poartă batantă
4. Ușă de garaj secțională
5. Ușă de garaj basculantă
Tabelul jumperelor fotocelulelor NICE EPMB porții
|
Conectarea mai multor perechi de fotocelule la sistem BlueBUS se realizează prin setarea unor combinații diferite de jumpere, fiecare pereche conectată trebuind să aibă o combinație unică. Asigurați-vă că în aceeași rețea de date BlueBUS nu există două perechi cu aceeași combinație. În cadrul aceleiași perechi de fotocelule, jumperul trebuie setat la aceeași valoare atât la emițătorul TX, cât și la receptorul RX. Dacă tipul de jumper folosește doar unul sau niciun jumper, păstrați întotdeauna cele rămase pentru utilizare ulterioară. |
| Denumirea perechii de fotocelule | Jumper prin combinația de jumpere |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Dacă este necesar să înlocuiți fotocelula din orice motiv, este suficient să setați la aceasta același jumper ca la cea originală; nu este necesară efectuarea etapei de detectare a dispozitivelor.
Verificarea funcționării și depanarea conexiunii fotocelulelor NICE EPMB
|
După etapa de detectare a dispozitivelor de către motor, verificați dacă LED-ul de pe emițătorul TX și cel de pe receptorul RX clipesc. În funcție de clipirea LED-ului, pot apărea următoarele situații: |
| LED „L” | Situație | Ce trebuie făcut? |
|---|---|---|
| Stins | Fotocelula nu este alimentată sau este defectă. | Verificați dacă tensiunea la bornele de intrare ale fotocelulelor este de aproximativ 8-12V. Dacă tensiunea este corespunzătoare, este posibil ca fotocelulele să fie defecte. |
| 3 clipiri rapide și o pauză de o secundă | Dispozitivul nu a fost detectat de unitatea de comandă a motorului. | Repetați etapa de detectare la unitatea de comandă. Asigurați-vă că fiecărei perechi de fotocelule îi este atribuită o adresă unică prin intermediul jumperelor . |
| Clipire foarte lentă | Emițătorul TX transmite în mod regulat Receptorul RX primește un semnal excelent |
Funcționare normală |
| Clipire lentă | Receptorul RX primește un semnal bun | Funcționare normală |
| Clipire rapidă | Receptorul RX primește un semnal slab | Funcționare normală. Totuși, este recomandat să verificați alinierea emițătorului TX și a receptorului RX și să vă asigurați că capacele sunt curate. |
| Clipire foarte rapidă | Receptorul RX primește un semnal foarte slab | Funcționarea este încă normală, dar la limită. Este recomandat să verificați alinierea emițătorului TX și a receptorului RX și să vă asigurați că capacele sunt curate. |
| Aprins | Receptorul RX nu primește niciun semnal | Asigurați-vă că LED-ul de pe TX clipește lent. Verificați să nu existe niciun obstacol pe axa optică dintre emițătorul TX și receptorul RX. Verificați alinierea TX și RX. |
Specificații tehnice ale fotocelulelor NICE EPMB
| Tipul produsului | Detector pentru porți batante și culisante automate și uși de garaj de tip D, conform standardului EN 12453, alcătuit dintr-un emițător TX și un receptor RX. |
|---|---|
| Tehnologie | Interpolare optică directă TX-RX cu fascicul infraroșu modulat. |
| Alimentare/Ieșire | Dispozitivul poate fi conectat numai la o rețea de date care acceptă interfața NICE BlueBUS, de la care primește tensiunea electrică și transmite semnalul de ieșire. |
| Absorbție | 1 BlueBUS unitate |
| Capacitate de detecție | Obiecte opace cu dimensiuni mai mari de 50 mm care trec prin axa optică dintre emițătorul TX și receptorul RX cu o viteză mai mică de 1,6 m/s. |
| Unghiul de emisie al emițătorului TX | 20° +-25% |
| Unghiul de recepție al receptorului RX | 8° +-25% |
| Raza normală (utilizabilă) | 15 m (în condiții meteorologice nefavorabile poate fi redusă la jumătate, de exemplu în caz de ceață, ploaie, praf etc.) |
| Raza maximă | 30 m |
| Adresare | 7 perechi cu funcție de protecție și 2 perechi cu funcția de comandă „Deschidere” |
| Utilizare în medii acide, saline sau cu risc ridicat de explozie | Nu |
| Montaj | Montaj vertical pe perete; lungimea maximă a cablului pentru o ramură a sistemului BlueBUS este de 50 m. |
| Clasă de protecție | IP44 |
| Temperatură de funcționare | -20°C până la 55°C |
| Dimensiuni (l×î×a) | 50x80x28,5mm (o fotocelulă) |
| Greutate | 143g (fotocelulele împreună) |
Conectarea fotocelulelor NICE EPMB cu motor NICE Robus 400, 600, 1000

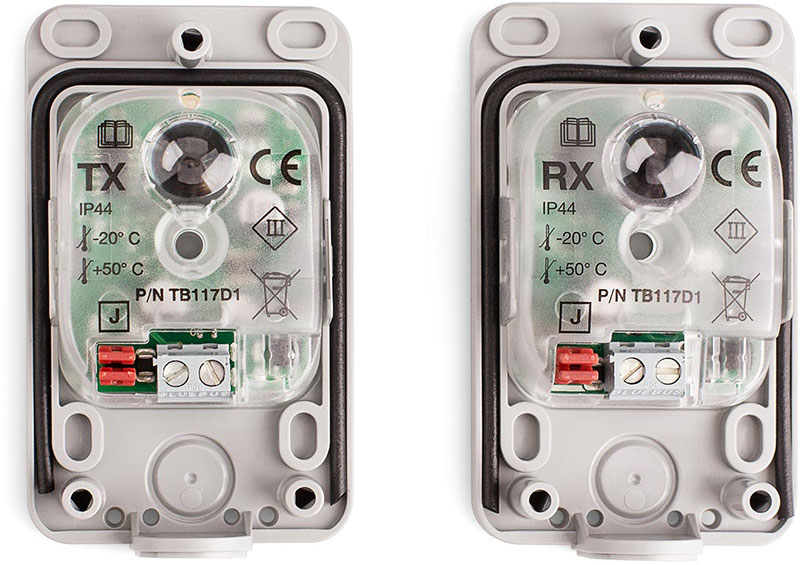

Interiorul fotocelulelor NICE EPMB pentru motoare de porți
