NICE Toona TO5024 - motor individual pentru porți batante, pentru o foaie de poartă de 5 m/500 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
1.874,45 RON cu TVA
| Greutate |
|---|
| 9,00 kg |
Descrierea produsului NICE Toona TO5024 - motor individual pentru porți batante, pentru o foaie de poartă de 5 m/500 kg
NICE Toona TO5024 este un motor separat 24 V c.c. pentru un singur canat porții batante. Este ireversibil, are carcasa din aluminiu și piuliță de ghidare din bronz. Tensiunea de 24 V se referă la motor, nu automat și la alimentarea de la rețea a unității de comandă.
Limite de utilizare: 5 m și 500 kg nu sunt valori admise simultan. La 5 m, graficul permite aproximativ 200 kg, iar la 500 kg permite o lungime de aproximativ 1,8 m. Verificați combinația concretă conform curbei TO5024; în cazul unei umpleri pline și al vântului, luați în calcul solicitările mai mari. La înlocuirea unui motor mai vechi, verificați dimensiunile consolelor și ale bolțurilor.
Encoderul magnetic al motorului funcționează împreună cu o unitate de comandă compatibilă. Actuala MC824HR30/MCA1R30 permite memorarea pozițiilor, BlueBUS și setările conform propriului manual. Modelul mai vechi MC824HR10 are o placă diferită. Stabiliți echiparea setului, fotocelulele, receptorul radio și bateria în funcție de unitatea de comandă efectivă.
| Navigare rapidă | |
|---|---|
| Conținutul pachetului | Seturi |
| Accesorii | Limite |
| Durată de viață | Montaj |
| Conectare | Opritor |
| Deblocare | Parametri |
| Manual | Galerie foto |
| Accesorii – borne și polaritate | Manual PDF |
| Pachetul include: | Cod | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 5 TO5024 |
TO5024 |
|
|
Motor TO5024: lungimea canatului de până la 5 m și greutatea de până la 500 kg sunt valori-limită distincte. Stabiliți combinația admisă conform graficului de mai jos. |
||||
 |

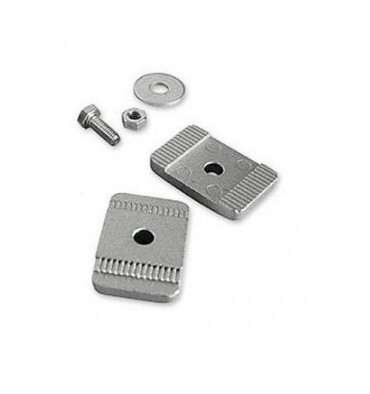

1 × | Opritor mecanic interior pentru deschidere | PLA13 | |
|
Opritorul interior limitează deschiderea canatului. Stabiliți dacă sunt necesare opritoare exterioare și cum se asigură poziția închisă în funcție de poarta completă și de unitatea de comandă aleasă. Reglarea opritorului. |
||||
 |
2 × | Cheie de deblocare | CM-B | |
|
În cazul unei pene de curent, servește la deblocarea motorului, astfel încât poarta să poată fi deplasată manual, prin împingere sau tragere. |
||||
 |
1 × | Consolă frontală pentru sudare |
PMD0101R04.4610 |
|
|
Se sudează pe partea fixă a canatului; atenție, se montează la o înălțime diferită față de consola din spate. O consolă alternativă, cu prindere prin înșurubare, este PLA8. |
||||
 |
1 × | Bolțul consolei frontale | R8.5120 Șaibă V8X10.5102 Bolț |
|
|
Se folosește pentru fixarea părții frontale a motorului de consola frontală. |
||||
 |
1 × | Consolă din spate pentru sudare | PMDSMP.4610 | |
|
Se sudează pe placa de montaj cu prindere prin șuruburi sau pe un stâlp de oțel. Atenție, se montează la o înălțime diferită față de consola frontală. O alternativă este consola prelungită PLA6. |
||||
 |
1 × | Placă de montaj sub consola din spate | PMDPA.4610 | |
|
Pe aceasta se sudează consola din spate. Placa de montaj se fixează apoi de stâlp sau de perete. |
||||
 |
2 × | Știftul consolei din spate | D10.5110 Piuliță R10.5120 Șaibă V10X40.5101 Știft |
|
|
Se folosește pentru fixarea părții din spate a motorului de consola din spate. |
||||
 |
1 × | Manual de instalare NICE Toona 5 TO5024 | Descărcați | |
|
Manualul de instalare a motorului conține dimensiunile, instrucțiunile de fixare și cablare, precum și verificările de siguranță. Programați și asociați telecomenzile conform instrucțiunilor pentru unitatea de comandă și receptorul instalate efectiv. |
||||
Un motor individual are nevoie de o unitate de comandă și, în funcție de poartă, de accesorii de siguranță. Conținutul pachetului, graficul limitelor și date tehnice le găsiți mai jos.
(Este acest motor potrivit pentru mine?)
Comparați cu alte motoare:
BlueBUS este interfața unității de comandă selectate și a accesoriilor. Verificați disponibilitatea modelelor alternative pentru produsul respectiv.
Cu preț redus seturi care includ motorul NICE Toona 5 TO5024:

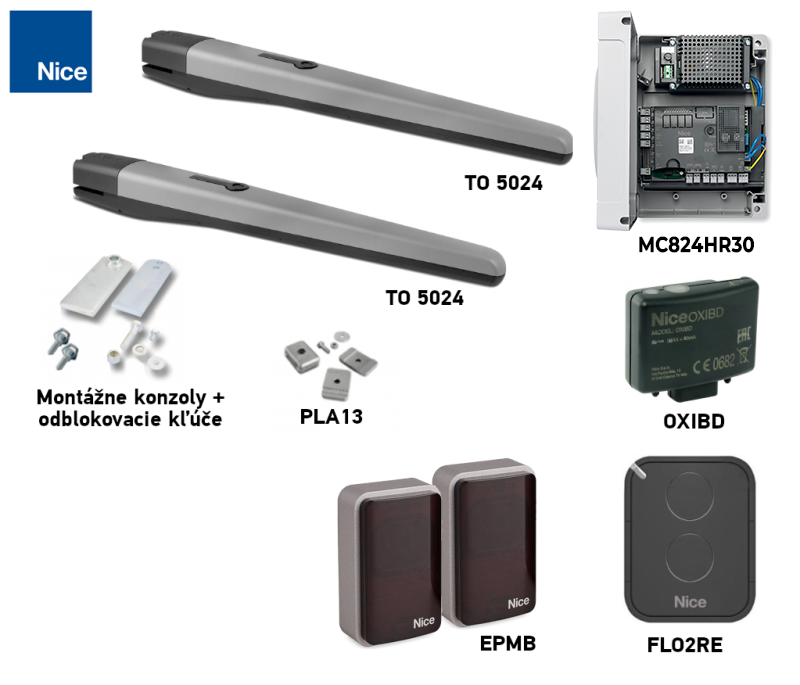

| Set pentru poartă cu un singur canat » | Set pentru poartă cu două canaturi » |
|---|---|
|
Motor Toona cu limite de lungime și greutate conform graficului, unitate de comandă, telecomandă și receptor. |
2 x motor Toona cu limite de lungime și greutate conform graficului, unitate de comandă, telecomandă și receptor. |
| Set pentru poartă cu un singur canat, cu fotocelule » | Set pentru poartă cu două canaturi, cu fotocelule » |
|
Motor Toona cu limite de lungime și greutate conform graficului, unitate de comandă, telecomandă, receptor și fotocelule. |
2 x motor Toona cu limite de lungime și greutate conform graficului, unitate de comandă, telecomandă, receptor și fotocelule. |

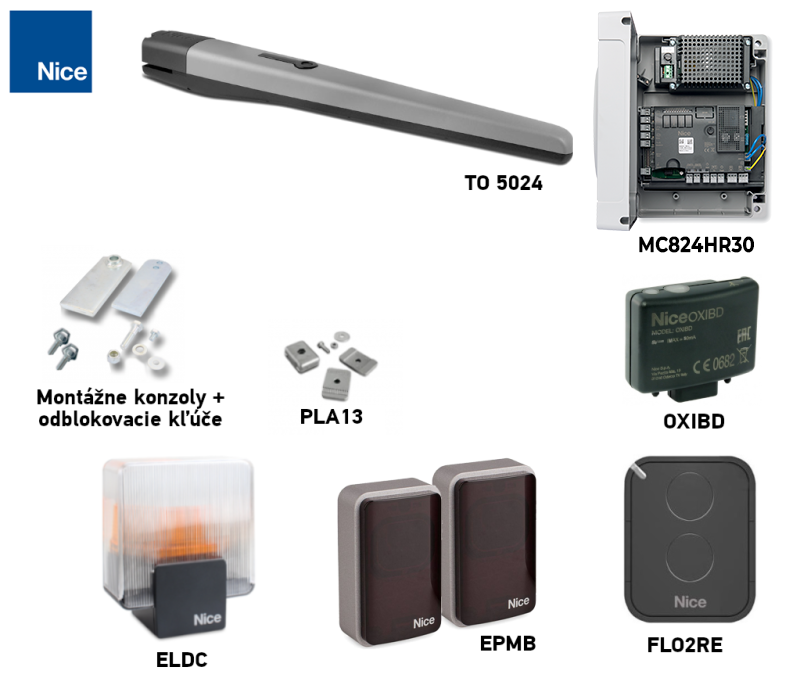

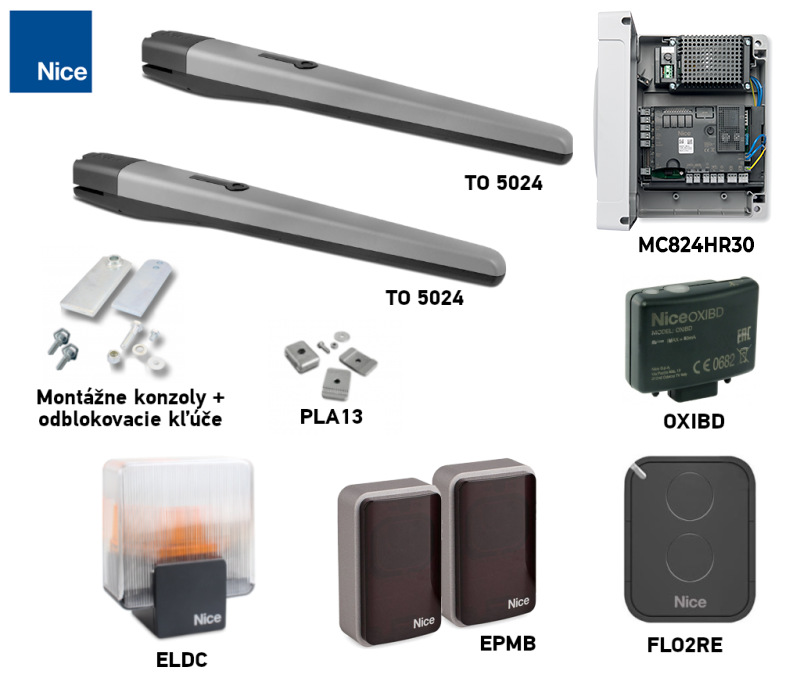

| Set pentru poartă cu un singur canat, cu accesorii » | Set pentru poartă cu două canaturi, cu accesorii » |
|
Motor Toona cu limite de lungime și greutate conform graficului, unitate de comandă, telecomandă, receptor, fotocelule și lampă de semnalizare. |
2 x motor Toona cu limite de lungime și greutate conform graficului, unitate de comandă, telecomandă, receptor, fotocelule și lampă de semnalizare. |
Accesorii compatibile cu motorul NICE Toona 5 TO5024
Alegeți accesoriile opționale în funcție de unitatea de comandă din configurația respectivă. Verificați conectorii, ieșirile, BlueBUS și codificarea receptorului:
| Ce | De ce | Tip |
|---|---|---|
| Unitate centrală de comandă | Electronică pentru motor; alegeți manualul în funcție de placa instalată efectiv. | Actuală: MC824HR30/MCA1R30 pentru unul sau două motoare de 24 V. Configurație compatibilă mai veche: MC824HR10 cu placa MCA1R10 (SPMCA1). Nu folosiți manualul acesteia pentru R30. |
| Lampă de semnalizare | Semnalizează mișcarea. Numai modelul pentru care producătorul o specifică are antenă. Alegerea depinde de ieșirea unității centrale. |
La MC824HR30, ieșirea FLASH este destinată unei lămpi de semnalizare de 12 V, de până la 21 W. Pentru o altă lampă, verificați tensiunea, puterea absorbită și modul de iluminare intermitentă. |
| Fotocelule | Monitorizează zona protejată de fascicul și transmit semnalul către unitatea centrală. Reacția porții depinde de cablare și de setări; după montaj, testați întregul sistem. | |
| Transmițător | Alegeți telecomanda în funcție de receptorul și codarea instalate în unitatea de comandă. ON3EBD este compatibil cu OXIBD, iar ON3ELR cu OXILR. | |
| Receptor | Receptorul radio trebuie să fie compatibil cu codarea telecomenzii; interfețele pentru casa inteligentă au funcții diferite. |
|
| Antenă | Îmbunătățește recepția receptorului dacă este amplasată și conectată corect. | |
| Tastatură | Comandă prin cod. Tastatura BlueBUS necesită o placă ce acceptă dispozitive de comandă. | |
| Selector cu cheie | Comandă printr-o intrare adecvată a unității de comandă. | |
| Yale electromecanice | Blocarea canatului; verificați modul de comandă și tensiunea yalei în funcție de unitatea de comandă și de montaj. |
|
| Cititoare de carduri | ETPB necesită ca placa respectivă să accepte dispozitive de comandă pe BlueBUS. |
|
| Sursă de alimentare de rezervă | Funcționarea în timpul unei pene de curent este asigurată de o baterie conectată la o unitate de comandă compatibilă. | PSS324 este modelul actual pentru MC824HR30. Mai vechi PS324 necesită la R30 CABLA11 și modul standby dezactivat. Verificați condițiile în manualul plăcii instalate. |
Manual pentru motorul NICE Toona 5 TO5024
Montarea motorului TO5024: manualul original NICE. Programare: urmați manualul unității instalate – pentru modelul actual, MC824HR30/MCA1R30 manualul R30; pentru modelul mai vechi MC824HR10/MCA1R10, manualul său în slovacă.
Alegerea motorului – este motorul NICE Toona 5 TO5024 potrivit pentru poarta mea?
Limitele modelului TO5024: Valorile maxime de 5 m și 500 kg nu pot fi atinse simultan. La 5 m, curba permite aproximativ 200 kg; 500 kg sunt permise pentru o lungime de aproximativ 1,8 m. Pentru poarta dumneavoastră, determinați combinația admisă din curba marcată explicit TO5024.
Durata de viață în funcție de sarcină
Adunați indicii corespunzători pentru o singură canată și estimați valoarea din graficul NICE. Exemplul producătorului: 350 kg și 3,5 m = 10 % + 10 % = 20 %, fără alți factori, aproximativ 160 000 de cicluri. Este o estimare, nu o garanție.
| Factor | Indice |
|---|---|
Greutate de până la 300 kg | 0 % |
Peste 300 până la 400 kg | 10 % |
Peste 400 până la 500 kg | 20 % |
Lungime de 2–3 m | 0 % |
Lungime de peste 3 până la 4 m | 10 % |
Lungime de peste 4 până la 5 m | 20 % |
Temperatură de peste 40 °C, sub 0 °C sau umiditate de peste 80 % | 20 % |
Canată cu umplutură plină | 15 % |
Zonă cu vânt | 15 % |
| Grafic NICE |
|---|
|
Montarea automatizării NICE Toona 5 TO5024

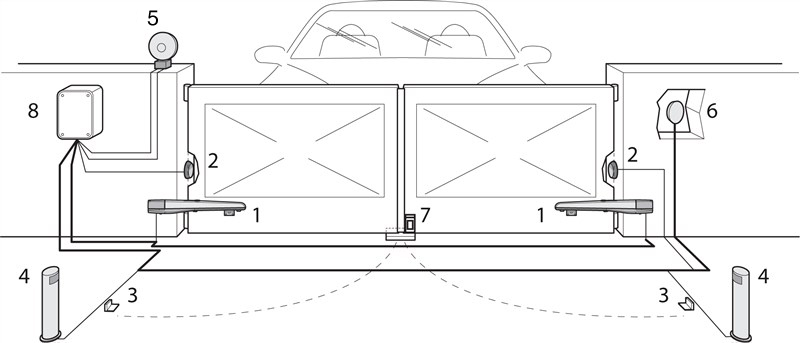

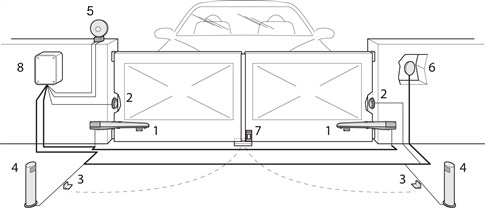

Situația tipică (opțională) de conectare a automatizării cu accesoriile arată astfel:
Lista accesoriilor
|

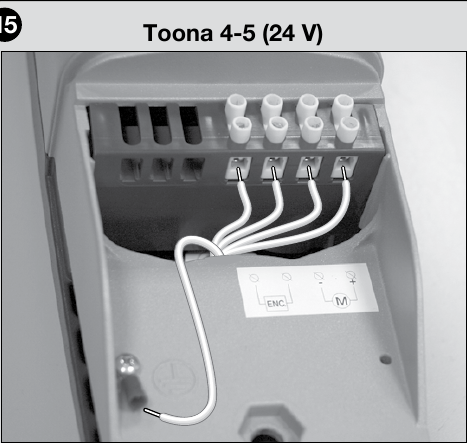

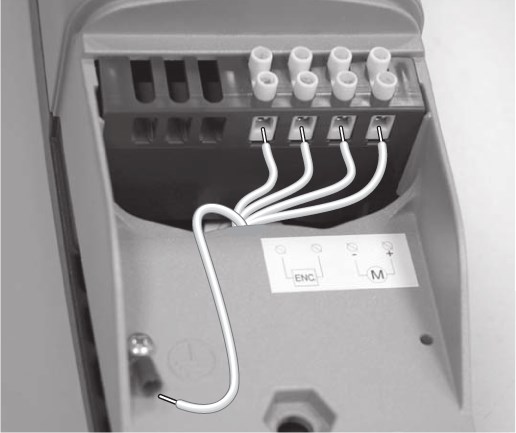

Cablarea automatizării NICE Toona TO5024
Motorul TO5024 funcționează la 24 V DC și are conductoare separate pentru encoder. Opriți alimentarea înainte de conectare; bornele de pe motor corespund schemei NICE originale. Conectarea la unitatea de comandă, ordinea motoarelor și memorarea pozițiilor se efectuează conform plăcii instalate.
| 1. Deschideți carcasa automatizării | 2. Treceți cablul de alimentare |
|---|---|
 |
 |

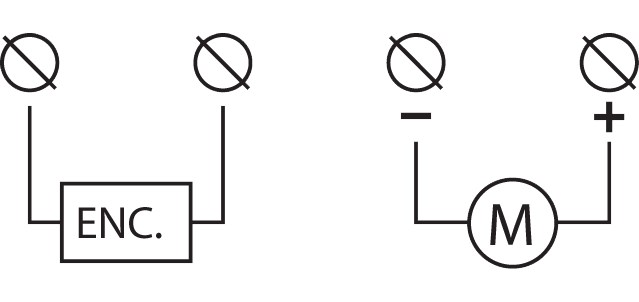

| 3. Conectați alimentarea automatizării | 4. Schema de conectare a alimentării automatizării |
|
La deschiderea spre exterior, conform NICE, polaritatea alimentării motorului se inversează față de montajul obișnuit. Este necesară și consola posterioară prelungită PLA6, precum și geometria corectă, conform graficului de montaj. Verificați sensul, bornele și encoderul în funcție de unitatea de comandă instalată efectiv. |
Pe partea opusă, conectați cablurile la unitatea de comandă după cum urmează: Verificați conectarea la placa MC824HR30 actuală conform manualului acesteia |
Conectarea accesoriilor la MC824HR30
Următoarele borne aparțin unității de comandă MC824HR30/MCA1R30 în configurația cu motorul TO5024, nu motorului în sine. Înainte de lucru, deconectați alimentarea de la rețea și bateria de rezervă. Dacă folosiți o altă placă, consultați schema acesteia.
| Accesoriu | Borne, tensiune și polaritate |
|---|---|
| Fotocelule BlueBUS | Conectați fotocelule compatibile, de exemplu EPMB, cu două fire, la BlueBUS. + și − nu au polaritate definită. Setați adresa și repetați procedura de memorare după modificarea dispozitivelor. |
| STOP și comenzi | Intrarea STOP acceptă un contact fără potențial NO, NC sau un element cu rezistența de 8,2 kΩ; starea acestuia este memorată. SbS, Open și Close acceptă un contact fără potențial NO pe perechea de borne corespunzătoare. Contactele nu au +/− și nu aplicați tensiune externă la intrare. |
| Alimentare auxiliară | Borna din dreapta a perechii STOP = −, borna din stânga a perechii SbS = +, în orientarea imaginii de mai jos (inscripțiile deasupra bornelor). Alimentarea unui cititor sau modul compatibil: 24 V DC (−30 % până la +50 %), maximum 200 mA, inclusiv în modul Stand-by. Conectați separat releul de comandă al modulului ca un contact fără potențial; verificați intervalul admisibil de tensiune și consumul modulului. |
| Lampă de semnalizare, încuietoare, indicator luminos | FLASH: 12 V DC, maximum 21 W; ELS: 12 V AC, maximum 15 VA, fără polaritate +/− fixă; OGI: 24 V DC, maximum 4 W. Pentru FLASH/OGI, schema nu indică ordinea +/− pe perechea de borne, așadar nu o deduceți; în cazul unui produs polarizat, verificați marcajele de pe placă și de pe produs. Funcția ieșirilor se poate modifica în funcție de programare. |
| Radio și baterie de rezervă | Receptorul plug-in se conectează la conectorul SM, iar bateria de rezervă la conectorul corespunzător, în funcție de placa montată. Nu se conectează la BlueBUS și nici la bornele motorului. |
Pentru pozițiile detaliate ale bornelor, programare și testarea dispozitivelor de siguranță, consultați manualul propriu al unității de comandă MC824HR30.
I. Montarea consolei de fixare din spate
Fixarea consolelor: Înainte de montare, măsurați retragerea balamalei și dimensiunile A/B/C conform graficului de montaj. Pentru un stâlp obișnuit din oțel, recomandăm 120 × 120 mm. Profilul 100 × 100 mm utilizați-l numai după evaluarea rezistenței stâlpului, a ancorării și a fundației în raport cu poarta și vântul.
Dacă dimensiunile din grafic nu se potrivesc, ajustați consola din spate sau utilizați consola prelungită PLA6. La deschiderea spre exterior, este necesară consola spate prelungită; stabiliți poziția acesteia conform graficului și verificați cursa liberă a canatului.
 |
 |
| Schiță de deschidere spre interior | Schiță de deschidere spre exterior |
Calculați poziția consolei din spate cu ajutorul graficului, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, egale), pentru ca automatizarea să se poată deplasa lin, în mod liniar.
Exemplul explică metoda de citire a valorilor. Dimensiunile pentru TO5024 stabiliți-le conform graficului de montaj al modelului, aflat imediat dedesubt.
Etapele calculului:
- Măsurați distanța C din schiță
- Pe grafic, găsiți valoarea C măsurată, trasați o linie orizontală și citiți valoarea B pe scala alăturată.
- Intersecția cu linia d.i.l. indică unghiul maxim de deschidere; citiți valoarea A proiectând vertical de la aceasta.
- Producătorul nu recomandă valorile B aflate sub linia punctată t.
- Dacă unghiul nu este adecvat, ajustați A și, dacă este necesar, B, astfel încât valorile să fie aproximativ egale; verificați întreaga cursă a canatului.
Înainte de a fixa consola pe stâlp sau pe zid, trebuie să o scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să o sudați pe placa de montaj.
 |
 |
| 1. Tăiați consola la lungimea necesară | 2. Sudați consola scurtată pe placa de montaj |
Consola din spate livrată are lungimea de 150 mm. Înainte de tăiere și sudare, verificați dacă dimensiunile rezultate corespund graficului.
|
Înainte de fixarea consolei din spate, verificați dacă poziția consolei din față se află pe partea rigidă a canatului porții, deoarece există o diferență de înălțime între consola din față și cea din spate, după cum se vede în imagine. Diferența F = 34 mm. |
 |
Dacă totul este în regulă, fixați consola din spate pe stâlp sau pe zid cu șuruburi, dibluri și șaibe.
II. Montarea consolei de fixare din față
Consola din față trebuie montată pe canat la distanța stabilită în funcție de valorile și D și E, pe care le citiți din tabel (valoarea D este fixă, și anume 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Pachetul livrat include un suport pentru sudare; dacă doriți un suport pentru montare cu șuruburi, vă recomandăm să comandați alternativa suportul cu șuruburi NICE PLA8.
- Calculați din tabele valoarea E

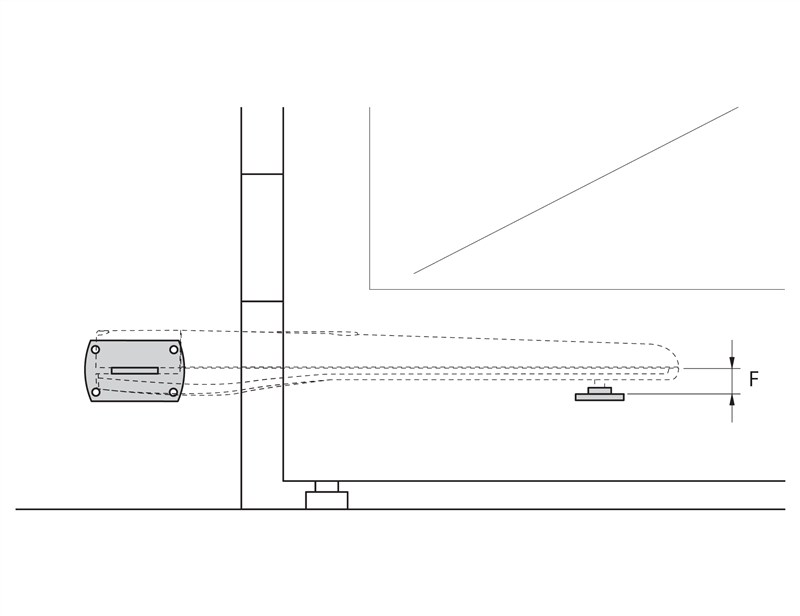

- Calculați înălțimea conform imaginii înălțimilor suporturilor (afișați imaginea)
- Fixați suportul pe canat (dacă îl sudați, vă recomandăm să-l punctați deocamdată)
III. Montarea motorizării porții pe suportul din spate
 |
|
IV. Montarea motorizării porții pe suportul frontal
 |
|

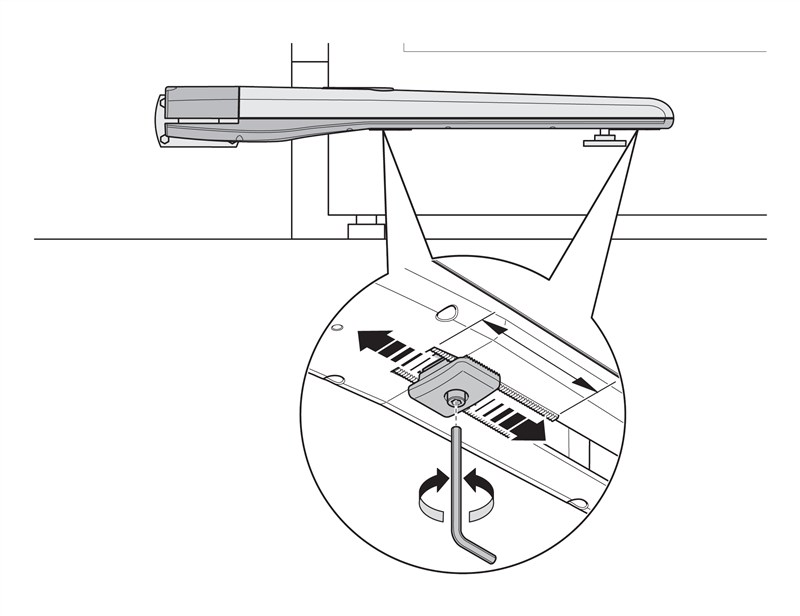

V. Reglarea opritorului mecanic al cursei
TO5024 are un opritor mecanic intern pentru deschidere. Mai întâi deblocați motorul, slăbiți șurubul opritorului, reglați manual poziția de deschidere dorită, apropiați opritorul de bolț și strângeți șurubul. Apoi readuceți manual canatul în poziția închisă și blocați motorul. Reglați poziția închisă și, dacă este cazul, opritorul exterior în funcție de poartă și de unitatea de comandă.
 |
|
Galerie foto a motorizării NICE Toona
|
Exemplu de montare |
Exemplu de montare |
Exemplu de montare |
|
Exemplu de montare |
Exemplu de montare |
Motorizare cu carcasa demontată |
|
Compararea motorizărilor Toona 4, 5, 7 |
Motorizare deblocată |
Motorizare, vedere de jos |

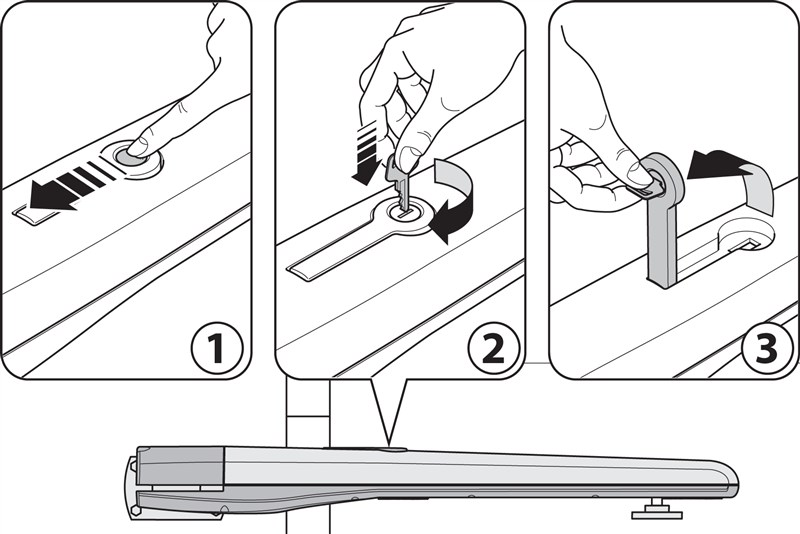

Deblocarea manuală a motorizării NICE Toona 5 TO5024
Deblocați motorizarea numai când canatul este staționar. Dacă poarta este prevăzută cu încuietoare electrică, deblocați-o mai întâi; după deplasarea manuală, blocați din nou motorizarea în siguranță.
În cazul unei pene de curent, nu veți putea acționa poarta cu telecomanda. Prin urmare, motorizarea poate fi deblocată cu ajutorul cheii de deblocare iar poarta poate fi deplasată manual:
- Glisați capacul încuietorii de deblocare
- Introduceți cheia de deblocare și rotiți-o în sensul acelor de ceasornic
- Trageți maneta de deblocare; apoi puteți deplasa poarta manual
Verificare și întreținere
Asigurați verificarea de specialitate a motorizării cel puțin o dată la 6 luni; în cazul utilizării intensive, poate fi necesară o verificare mai frecventă. Cu alimentarea deconectată, tehnicianul va verifica fixarea, coroziunea, uzura și lubrifierea șurubului conducător și a piuliței de ghidare, apoi va testa mișcarea și elementele de siguranță. Dacă poarta se comportă neobișnuit, nu încercați să o reparați singuri; contactați firma de montaj.
Caracteristici tehnice ale motorizării NICE Toona 5 TO5024
| Parametru | Valoare |
|---|---|
Model | TO5024 |
Motor de acționare | 24 V DC |
Consum maxim / nominal | 5 A / 2,2 A |
Putere maximă / nominală | 120 W / 48 W |
Cursă | 540 mm |
Viteză fără sarcină | 0,016 m/s |
Viteză sub sarcină | 0,012 m/s |
Forță maximă / nominală | 1 800 N / 600 N |
Cicluri pe oră la forța nominală | 95 |
Protecție | IP44 |
Temperatură de funcționare | −20 până la +50 °C |
Clasă de izolație | F |
Durată de viață estimativă conform NICE | 80 000 până la 250 000 de cicluri de funcționare |
Dimensiuni totale (lungime × lățime × înălțime) | 965 × 115 × 105 mm |
Greutatea motorului | 7 kg |
