NICE TITAN TTN3724HS – motor individual pentru porți batante, pentru canaturi de până la 3,7 m/450 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.722,00 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului NICE TITAN TTN3724HS – motor individual pentru porți batante, pentru canaturi de până la 3,7 m/450 kg
Atenție!
Pentru automatizarea porților batante NICE Titan TTN3724HS cu unitatea de comandă versiunea R30 (MC824HR30) pentru conectarea sursei de rezervă PS124 sau PS324 este necesară utilizarea unui adaptor de cablu CABLA11.

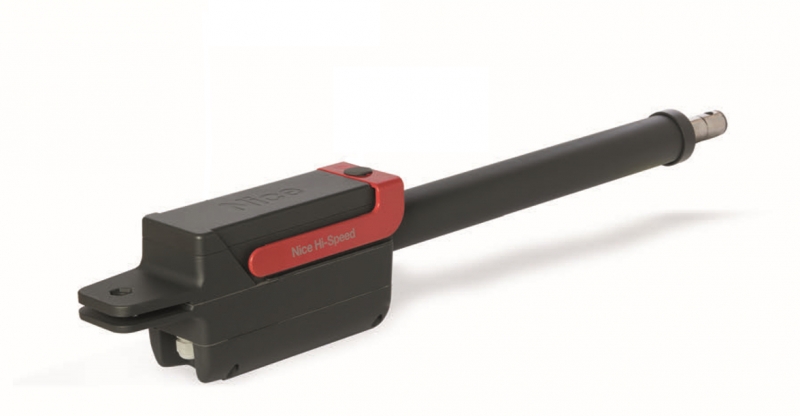

NICE TITAN TTN3724HS este un actuator liniar rapid, independent, pentru o singură canată de poartă. Motorul are 24 V DC și un encoder magnetic; nu include unitatea de comandă. Se conectează la NICE MC824HR30. Pentru o poartă cu două canate sunt necesare două motoare și o singură unitate centrală conectată corespunzător.
Este vorba despre actuator ireversibil cu deblocare comodă cu cheie în partea superioară. Deschiderea la 90° durează orientativ aproximativ 12 secunde în cazul unei montări tipice, fără a include accelerarea și încetinirea; timpul real depinde de dimensiunile de montaj, reglaje și sarcină. Limitele de 3,7 m și 450 kg se evaluează împreună, conform graficului de utilizare.

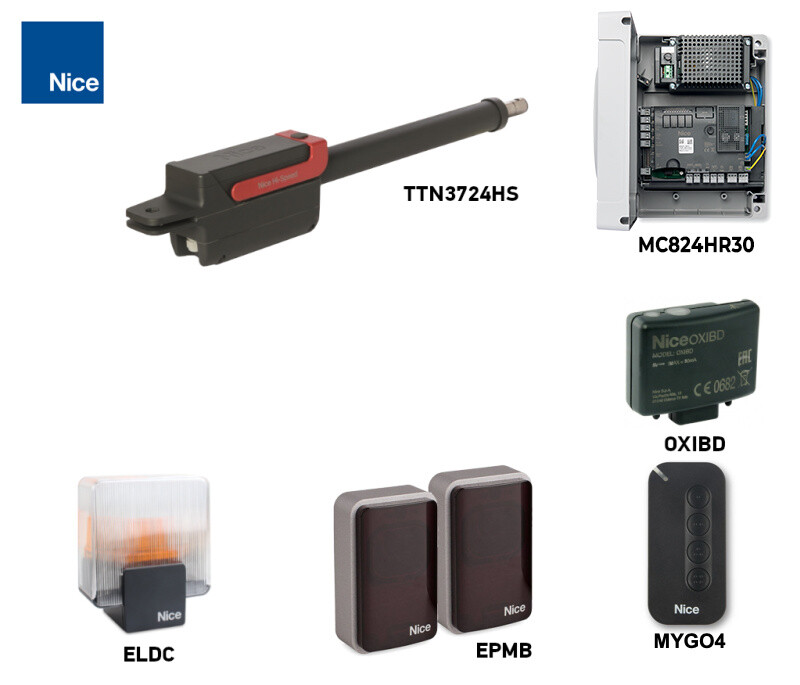

Unitate de comandă și accesorii compatibile
Encoderul magnetic ajută unitatea de comandă să urmărească poziția canatei și să detecteze obstacolele. Învățarea automată a pozițiilor, încetinirea în ambele direcții, comanda cu trei butoane și reglarea forței sunt asigurate de MC824HR30 cu placă MCA1R30. Unitatea de comandă utilizează tehnologia dublă de detectare a obstacolelor. Siguranța trebuie verificată la nivelul întregii porți.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare TTN3724HS și encoderele lor magnetice. | MC824HR30 Compatibilitate |
| Fotocelule | Protecția zonei de trecere. BlueBUS este o conexiune pentru accesorii la unitatea centrală, nu un cablu de alimentare pentru motor. | NICE EPMB Conectare și adresare |
| Lampă de avertizare | Semnalizarea mișcării prin ieșirea FLASH. | NICE ELDC Date electrice ale ieșirii |
| Receptor și telecomandă | Receptorul plug-in pentru unitatea centrală și emițătorul compatibil; motorul independent nu le include. | NICE OXIBD / NICE MYGO4 Asocierea telecomenzilor |
| Încuietoare electrică | Asigurare suplimentară a canatei, în funcție de mecanismul porții; versiune verticală sau orizontală. | NICE PLA10 / NICE PLA11 Ieșire ELS 12 V AC |
| Alimentare de rezervă | Funcționare în cazul unei pene de curent; alegeți în funcție de conector și de versiunea unității centrale. | NICE PSS324 Baterii și CABLA11 |
| Sistem solar | Alimentare alternativă, după evaluarea consumului, a numărului de cicluri și a condițiilor de însorire. | NICE SOLEMYO SYKCE30 Condiții de funcționare |
Pentru TTN3724HS, utilizați MC824H, proiectată pentru encoderul acestuia. MC824L și unitatea centrală pentru alt tip de encoder nu sunt înlocuitori pentru această unitate de comandă.

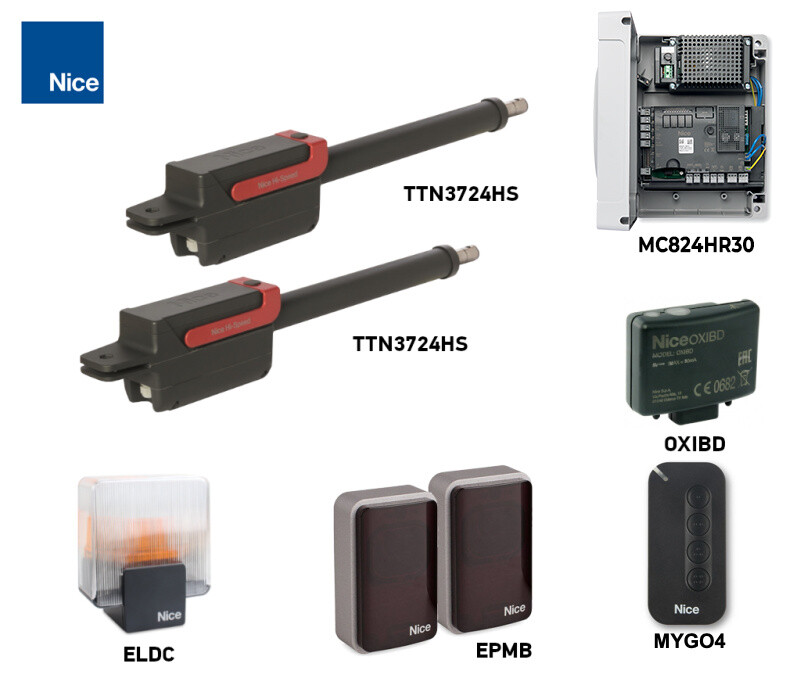

Kituri pentru una sau două canate
Toate kiturile TITAN menționate includ MC824HR30, receptorul OXIBD și telecomanda MYGO4. Versiunile cu fotocelule includ și EPMB; versiunile cu accesorii includ și lampa de avertizare ELDC. Limitele se aplică întotdeauna pentru o canată și un motor.
| O canată | Motor independent | Două canate |
|---|---|---|
| Kit de bază Cu fotocelule Cu accesorii  Un motor + unitate centrală. | TITAN TTN3724HS Acest produs. Fără unitate de comandă, fotocelule și telecomandă radio. | Kit de bază Cu fotocelule Cu accesorii  Două motoare + o unitate de comandă. |
Ce include motorul individual
Pachetul conține un motor TTN3724HS, suporturile de montaj din față și din spate și cheile de deblocare. Unitatea de comandă, receptorul, telecomenzile, fotocelulele, lampa de semnalizare și bateria de rezervă se aleg separat sau din kitul corespunzător. Fixarea în suportul portant trebuie să fie adecvată porții respective.

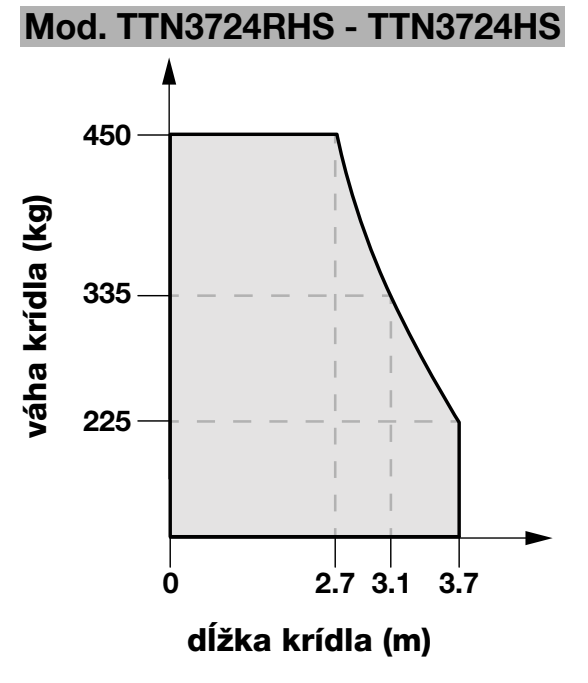

Lungimea, greutatea și adecvarea canatului
Pentru alegerea motorului, trebuie cunoscute lungimea și greutatea canatului, rezistența la mișcare, poziția balamalelor și efectul vântului. Canatul trebuie să fie rigid, montat corect în balamale și să se deplaseze manual lin pe toată cursa.
| Lungimea unui canat | Greutate conform graficului |
|---|---|
| Până la 2,7 m | Maximum 450 kg |
| 3,1 m | Aproximativ 335 kg |
| 3,7 m | Maximum 225 kg |
Între valorile indicate, se aplică linia graficului. Prin urmare, motorul nu este potrivit pentru un canat de 3,7 m cu greutatea de 450 kg. O umplutură plină, vântul sau o rezistență mai mare la mișcare pot impune o altă configurație, chiar și la o greutate mai mică.
Montarea motorului și fixarea suporturilor
Lăsați montajul, conectarea și punerea în funcțiune în seama unui instalator calificat. Înainte de a începe lucrul, deconectați toate sursele de alimentare, inclusiv bateria. Motorul și suportul din față nu trebuie să se sprijine pe umplutura slabă a porții; ancorarea trebuie să transmită forțele către structura portantă.

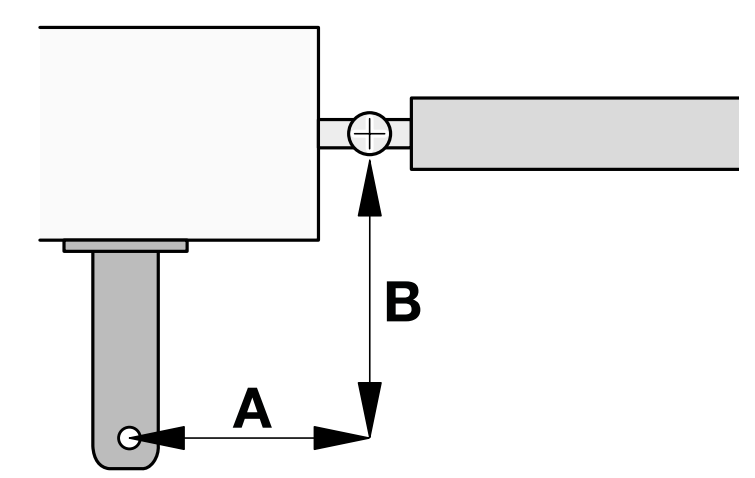

Dimensiunile A/B, spațiul și opritoarele
| Cerință | De respectat |
|---|---|
| Geometrie pentru 110° | Pentru TTN3724HS sunt indicate A = 180 mm și B = 180 mm. A/B sunt dimensiuni conform desenului, nu dimensiunile secțiunii stâlpului. |
| Fixare | Fixați suportul din spate într-un suport solid, iar pe cel din față în cadrul portant al canatului. Motorul trebuie să fie orizontal, iar bolțurile trebuie să se rotească liber. |
| Cursă | 510 mm; lungime de montaj L între 860 și 1 370 mm, în funcție de poziția pistonului. Verificați întreaga mișcare, astfel încât geometria să nu forțeze motorul să depășească limita cursei. |
| Înălțime la montajul jos | Cel puțin 110 mm deasupra solului. Asigurați spațiu pentru acces, deblocare și protecție împotriva apei și impurităților. |
| Opritoare | Oprirea mecanică fermă a porții în poziția deschisă și în cea închisă. Memorarea pozițiilor nu înlocuiește mecanica montată corect și opritoarele rezistente. |
| Spațiu | Verificați cursa completă a motorului și a canatului, posibilitatea de a deschide carcasa și accesul la cheia de deblocare. |

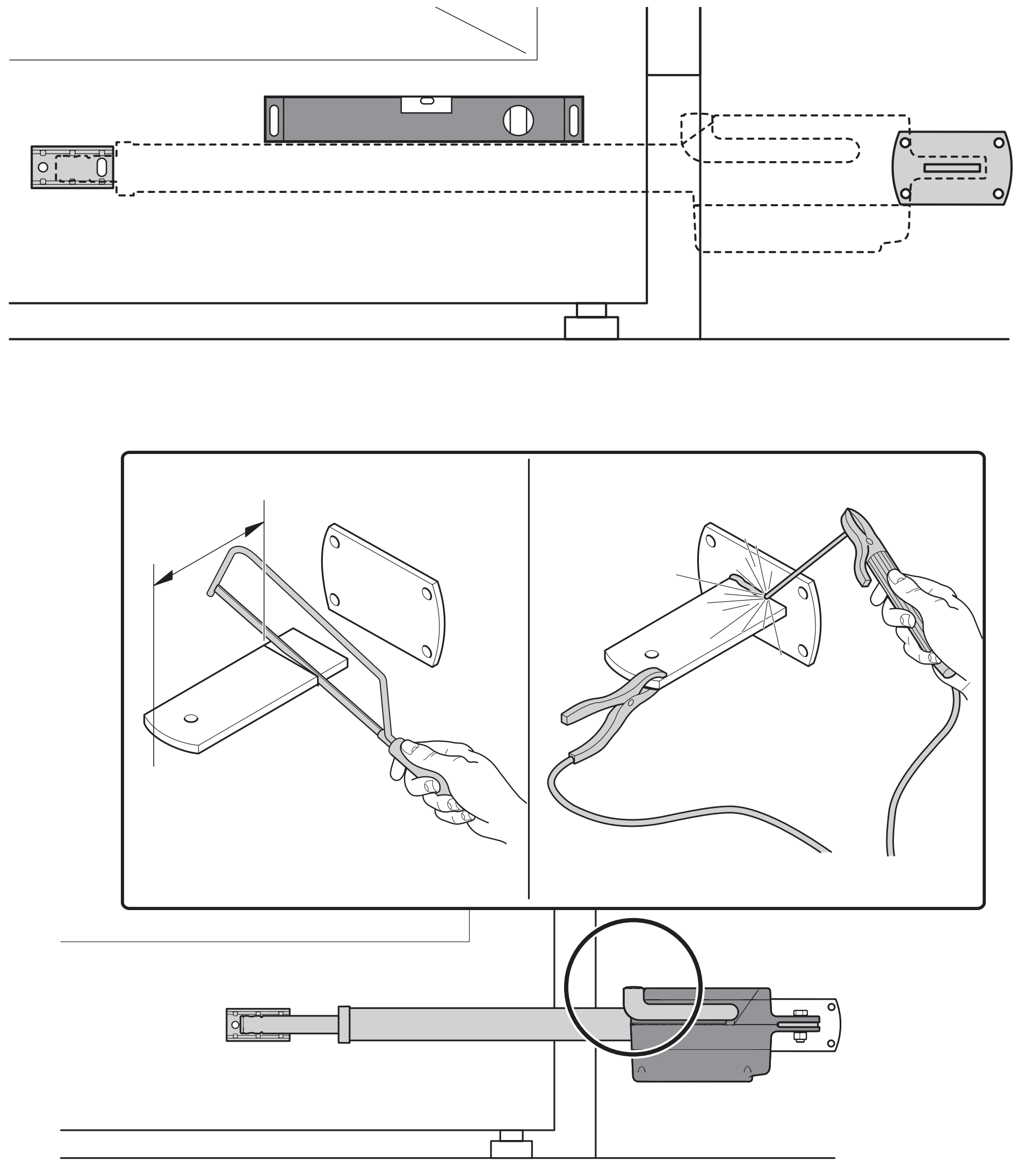

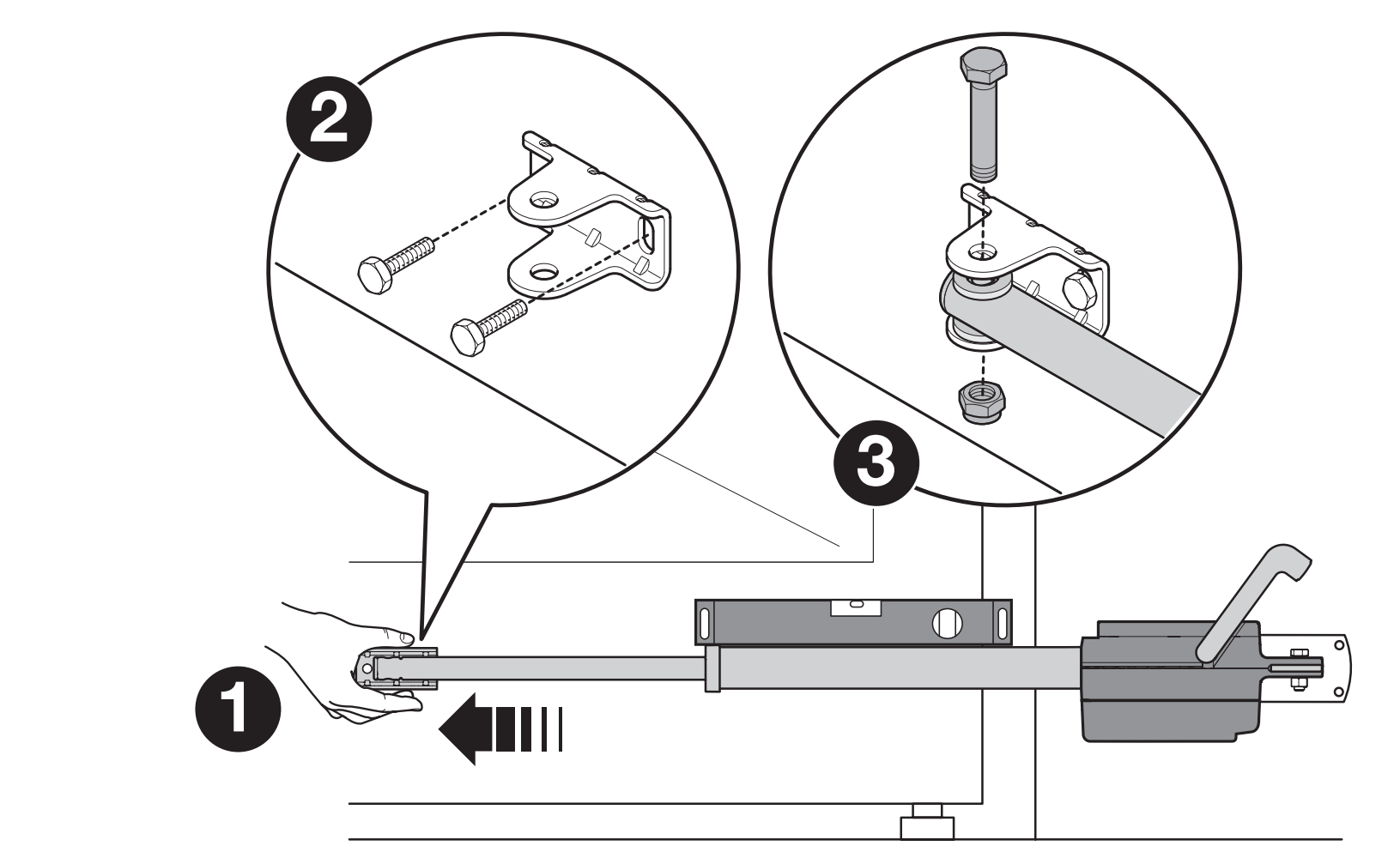

Etapele montării suporturilor
- Stabiliți pozițiile suporturilor din față și din spate în funcție de geometrie și de unghiul de deschidere dorit. Fixați suportul din spate, verificați poziția orizontală și agățați motorul de acesta.
- Deblocați motorul cu cheia. Extindeți complet pistonul și montați provizoriu suportul din față pe canat, conform desenului de montaj.
- Aliniați motorul, conectați pistonul la suportul din față și fixați bolțul. Deplasați manual canatul pe toată cursa și verificați dacă ajunge la opritorul de deschidere fără să se blocheze.
- Deconectați pistonul de suportul din față, fixați definitiv suportul și reconectați motorul. În timpul sudării, motorul nu trebuie să fie conectat la alimentare și nu trebuie expus la curentul de sudură sau la căldură.
- Verificați bolțurile, fixarea și întreaga mișcare manuală. Înainte de memorare, aduceți canatul aproximativ la jumătatea cursei și blocați motorul.

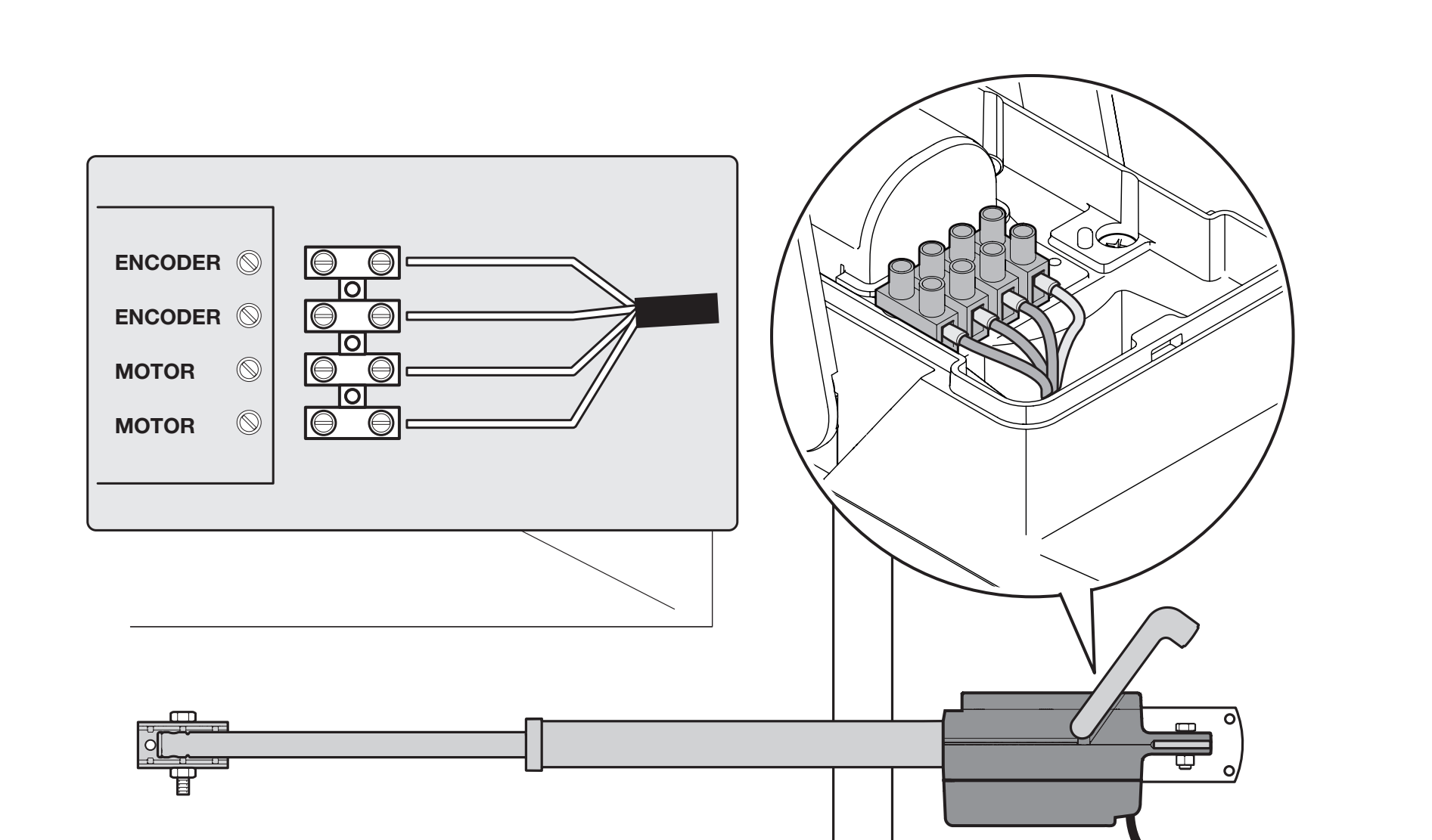

Conectarea motorului și a encoderului magnetic
Motorul funcționează la 24 V DC și nu se conectează direct la 230 V. Alimentarea de la rețea se conectează la unitatea de comandă. Pe motor se află două borne MOTOR și două ENCODER; conductorul de protecție se conectează la borna de împământare separată.
| Cablaj | Conectare și lungime |
|---|---|
| Motor | 3 × 1,5 mm², maximum 10 m: doi conductori pentru motor și PE. MOTOR se conectează la ieșirea corespunzătoare M1 sau M2 a unității de comandă. |
| Encoder | 2 × 1 mm², maximum 10 m. ENCODER se conectează la intrarea ENC corespunzătoare aceluiași motor. Polaritatea ENC nu trebuie respectată. |
| Cablu comun | Cablurile pentru motor și encoder pot fi înlocuite cu un singur cablu 5 × 1,5 mm² la lungimea indicată. Conductorul de protecție rămâne rezervat pentru PE. |
| Un canat | Conectați motorul la M2 și encoderul acestuia la intrarea ENC corespunzătoare motorului 2. M1 rămâne liber. |
| Două canaturi | M1 și M2 trebuie să aibă encoder-ele atribuite corect și ordinea de mișcare setată în funcție de suprapunerea canaturilor. |
- Cu alimentarea oprită, scoateți capacul motorului și eliberați presetupa.
- Treceți cablul prin presetupă, conectați bornele MOTOR și ENCODER conform desenului și conectați PE la borna de împământare. Nu confundați conductorii motorului cu cei ai encoderului.
- Strângeți presetupa, verificați detensionarea cablului și garnitura, apoi montați capacul. Cablul trebuie să aibă suficientă rezervă când motorul se mișcă și nu trebuie să se agațe.
- La MC824HR30, verificați bornele M/ENC corespunzătoare și selectați modelul exact de motor înainte de memorarea cursei.
Bornele motorului nu au polaritate fixă +/−: unitatea de comandă schimbă polaritatea în funcție de sens. Dacă motorul se deplasează în sens invers, verificați perechea de conductori ai motorului după deconectarea surselor de alimentare; PE nu se modifică. Schema completă și orientarea plăcii se găsesc în schema de conectare MC824HR30.
Conectarea accesoriilor și polaritatea acestora
Accesoriile se conectează la MC824HR30. Cablul motorului TITAN nu este BlueBUS. Pentru alimentarea auxiliară, urmați etichetele STOP și SbS și detaliul de mai jos.
| Conectare | Polaritate și date electrice |
|---|---|

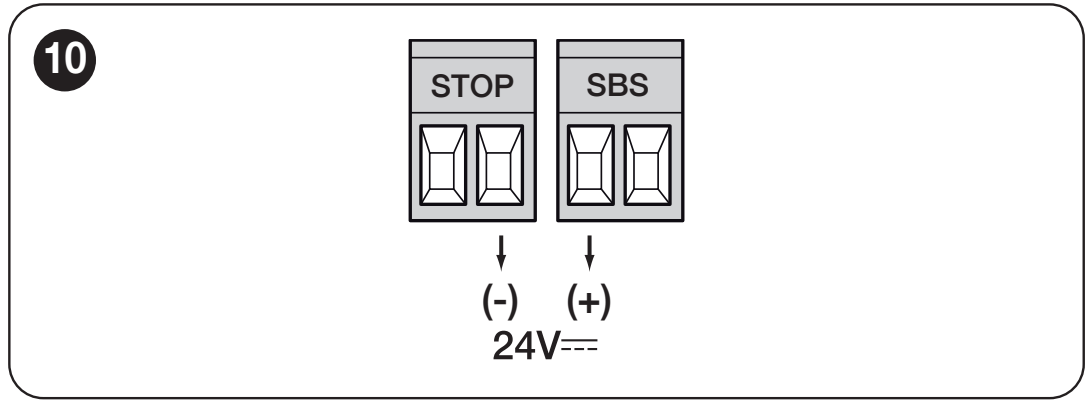

| Alimentare auxiliară | + borna din stânga a perechii SbS; − borna din dreapta a perechii STOP cu etichetele orientate ca în desen. 24 V c.c., −30 % / +50 %, maximum 200 mA. Tensiunea rămâne prezentă și în Stand-by. |
| BlueBUS / NICE EPMB | Conectare în paralel cu două fire, fără polaritate. 2 × 0,5 mm² până la 20 m; pentru 20–40 m, 2 × 1 mm². Setați adresele fotocelulelor și repetați învățarea dispozitivelor. |
| SbS, OPEN, CLOSE | Contacte de comutare NO fără potențial. Fără +/−; nu conectați tensiune externă. |
| STOP | NO, NC sau 8,2 kΩ, în funcție de protecția de siguranță conectată. Tipul de intrare este recunoscut în timpul învățării; contactul nu are polaritate. |
| FLASH / NICE ELDC | Ieșire pentru lampă de avertizare 12 V c.c., maximum 21 W. Folosiți intrarea și metoda de conectare ELDC prevăzute pentru alimentarea respectivă; nu transferați aici polaritatea ieșirii auxiliare SbS/STOP. |
| ELS / yală electrică | 12 V c.a., maximum 15 VA; fără +/−. Alegeți PLA10 sau PLA11 în funcție de poziția mecanică a yalei. |
Pentru conectarea celorlalte intrări și ieșiri, consultați tabelul complet al bornelor MC824HR30. Nu șuntați dispozitivele de protecție doar pentru a face poarta să pornească.
Prima pornire cu MC824HR30
Înainte de pornire, trebuie să fie montate consolele și opritoarele, cablurile motorului și ale encoderului, precum și dispozitivele de siguranță. În timpul mișcărilor de învățare, păstrați liberă întreaga zonă de deplasare a porții.
| Ordine | Ce trebuie efectuat la unitatea de comandă |
|---|---|
| 1. Verificarea conexiunilor | Verificați motorul și ENC-ul acestuia, conductorii de protecție, fotocelulele și STOP. Pentru o singură canat, se folosește M2. |
| 2. Selectarea motorului | Setați tipul exact TTN3724HS cu selectorul Motor Type, conform tabelului și imaginii originale a selectorului. Selecția se face înainte de învățarea pozițiilor de capăt. |
| 3. Învățarea dispozitivelor | Înregistrați dispozitivele BlueBUS și STOP conectate, conform procedurii de primă pornire a MC824HR30. Repetați procedura după adăugarea sau îndepărtarea acestora. |
| 4. Învățarea pozițiilor | Deblocați, aduceți canaturile într-o poziție inițială potrivită, apoi blocați-le. Folosiți procedura de învățare a pozițiilor pentru modul selectat. Dacă direcția sau ordinea nu este corectă, opriți imediat învățarea. |
| 5. Testarea ansamblului | Verificați deschiderea și închiderea complete, ordinea de suprapunere a canaturilor, încetinirea și toate dispozitivele de protecție. Predați poarta numai după aceea. |
Programare și telecomandă
TITAN TTN3724HS nu are butoane proprii de reglare. Reglarea se face cu cele trei butoane de pe MC824HR30: OPEN, STOP/SET și CLOSE. Închiderea automată, pauza, forța, viteza, încetinirea și întârzierea canaturilor se reglează la unitatea de comandă, în funcție de cerințele porții respective.
| Setare | Procedură |
|---|---|
| Nivelurile I și II | Tabelele complete de programare pentru MC824HR30 includ intervalele, valorile LED și setările din fabrică. |
| Forță și încetinire | Modificarea forței nu înlocuiește remedierea unei porți care se blochează. După reglare, repetați testul funcțional și de siguranță. |
| Telecomenzi NICE MYGO4 | Se împerechează la receptorul NICE OXIBD conform procedurii de comandă radio. Învățarea emițătorului este separată de învățarea cursei. |
| Ștergere sau resetare | Urmați procedura specifică unității de comandă sau receptorului. Resetarea plăcii și ștergerea memoriei radio sunt operațiuni diferite. |
Funcționarea în cazul unei pene de curent
Fără baterie, deblocați poarta cu cheia. Pentru alimentarea de rezervă automată a unității de comandă actuale, folosiți NICE PSS324. Bateria se conectează la conectorul dedicat al unității de comandă numai după finalizarea montajului, a învățării și a testelor; motorul nu o include.
La utilizarea NICE PS124 sau a modelului mai vechi PS324 cu MC824HR30 este necesar adaptorul NICE CABLA11 iar pe placă trebuie să fie Stand-by dezactivat (nivelul I, L4 = OFF). Adaptorul singur nu este suficient fără setarea corectă. Detaliile se găsesc în schema de conectare a sursei de rezervă MC824HR30.
Alimentare solară SOLEMYO
NICE SOLEMYO SYKCE30 permite alimentarea unei instalații compatibile fără conectare la rețea, după evaluarea numărului zilnic de cicluri, a consumului accesoriilor și a condițiilor de însorire. Pentru SOLEMYO, este necesar să activați Stand-by. Alimentarea de la rețea și cea solară nu trebuie conectate simultan. Această setare este diferită de cea necesară la utilizarea PS124/PS324 cu CABLA11.
Depanare
| Simptom | Ce trebuie verificat |
|---|---|
| Motorul nu se mișcă | Alimentarea și semnalizarea unității de comandă, blocarea transmisiei, cablul MOTOR și ENC-ul corespunzător. Folosiți diagnosticarea MC824HR30. |
| În timpul programării, se deplasează în direcția opusă | Opriți programarea. După deconectarea tuturor surselor de alimentare, verificați cablurile motorului și modelul selectat; conductorul de protecție rămâne conectat la PE. |
| Se oprește sau revine | Verificați mai întâi manual mecanica, geometria și opritoarele. Apoi verificați intrările de siguranță și encoderul corespunzător. Mărirea forței nu rezolvă rezistența mecanică. |
| Canaturile se suprapun incorect | Atribuirea M1/M2, encoderelor ENC aferente și temporizarea deschiderii/închiderii în funcție de suprapunere. Repetați programarea necesară. |
| Butonul funcționează, dar telecomanda nu | Verificați emițătorul, bateria și memoria receptorului radio, conform instrucțiunilor de asociere a telecomenzilor. |
| Nu funcționează în cazul unei pene de curent | Verificați starea și conectarea bateriei; pentru PS124/PS324, verificați și CABLA11 și parametrul Stand-by OFF. Verificați condițiile de alimentare de rezervă. |

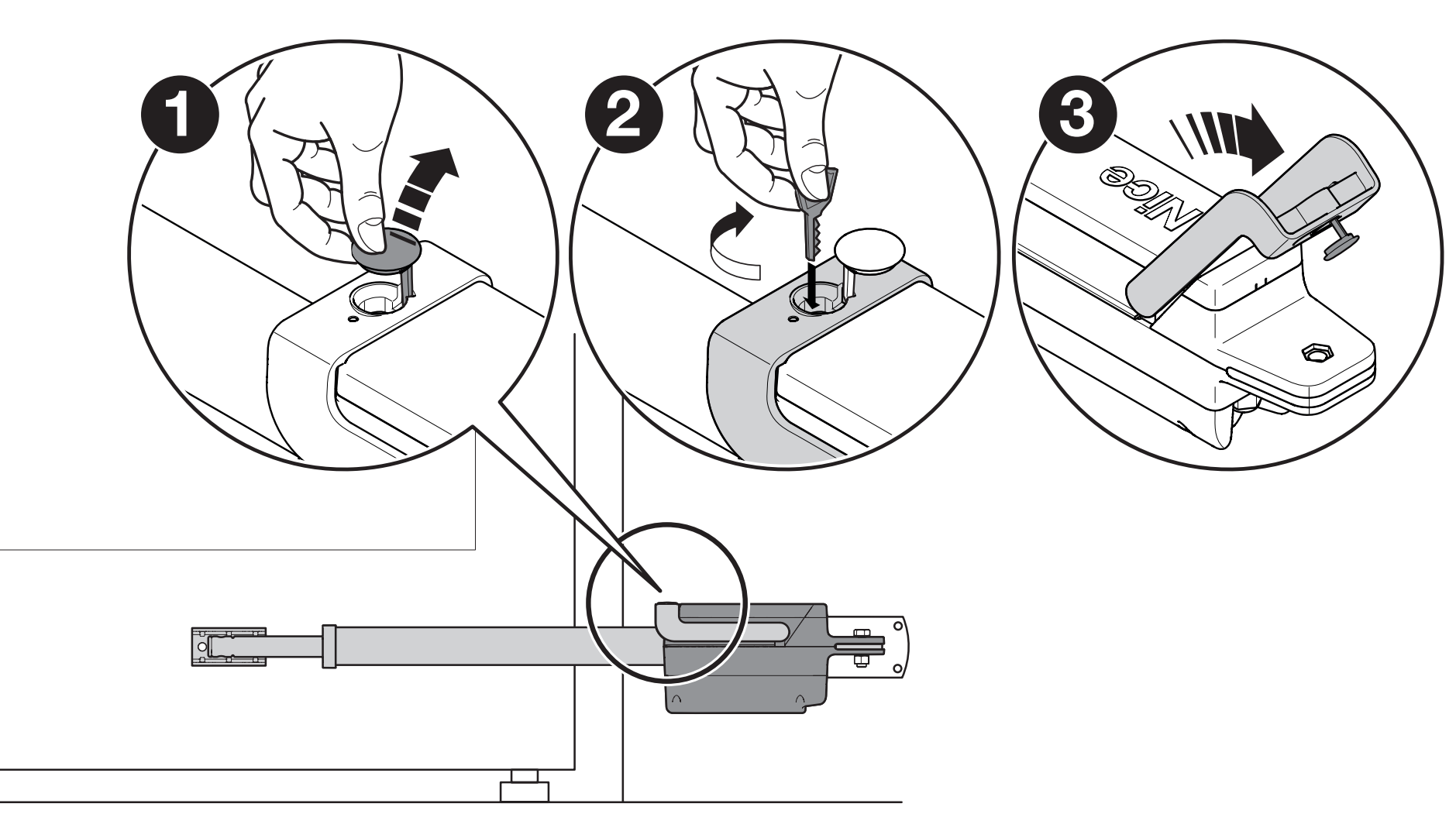

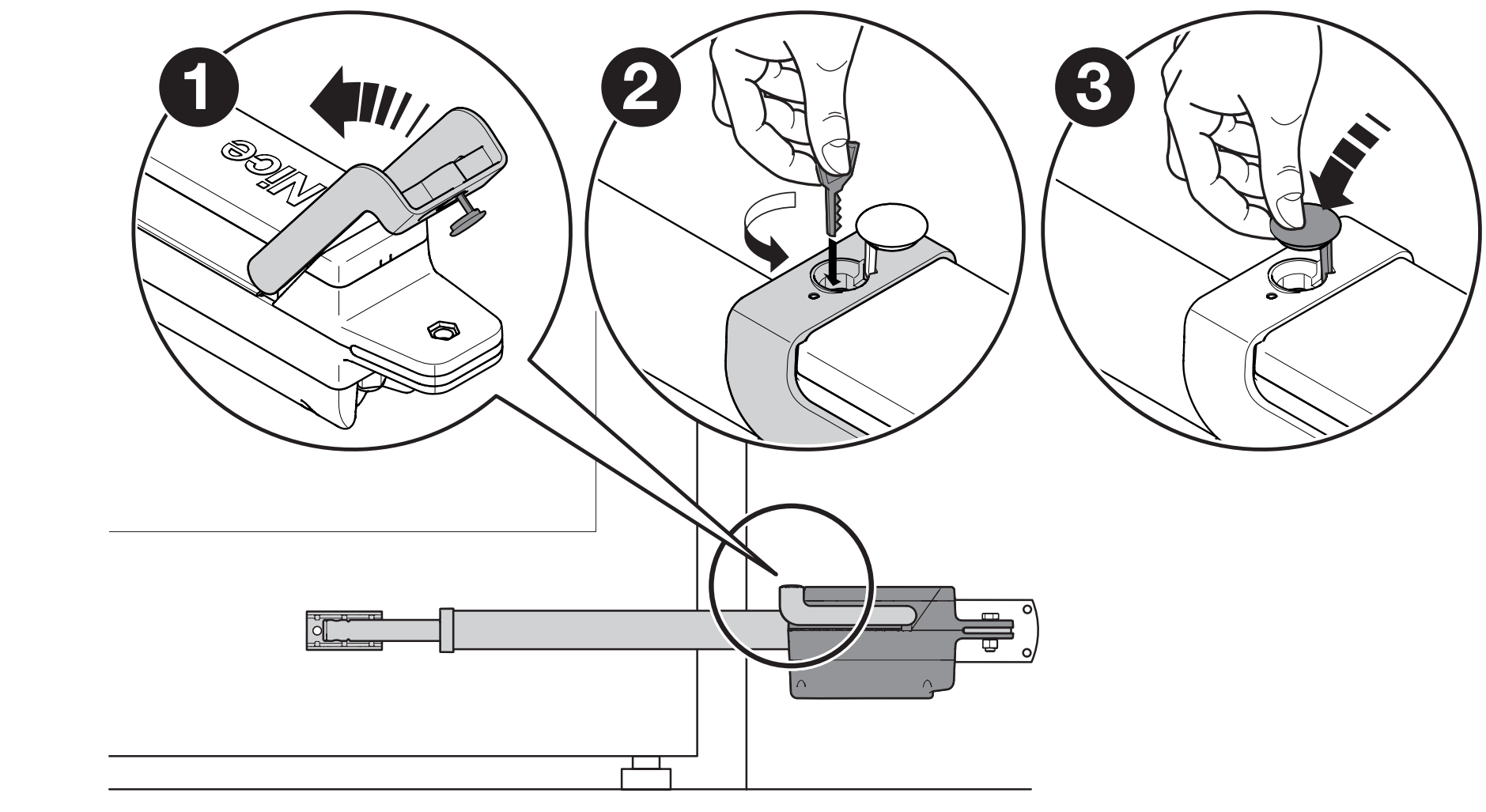

Deblocarea și blocarea manuală
- Opriți mișcarea și asigurați canatul împotriva deplasării accidentale. Îndepărtați capacul din cauciuc al mecanismului de deblocare.
- Introduceți cheia și rotiți-o cu 90° în sensul acelor de ceasornic. Acum, canatul poate fi deschis sau închis manual.
- Înainte de a reveni la funcționarea automată, deplasați canatul aproximativ la jumătatea cursei și rotiți cheia cu 90° în sens invers acelor de ceasornic și acoperiți orificiul.
- La o poartă cu două canaturi, efectuați separat deblocarea sau blocarea fiecărui motor.
Testarea siguranței și predarea instalației
- Un canat deblocat trebuie să poată fi deschis și închis manual cu o forță de cel mult 390 N. Este vorba despre testarea mișcării mecanice, nu despre forța de impact admisibilă asupra unei persoane.
- Blocați motoarele și testați deschiderea, închiderea și oprirea. Verificați opritoarele, suprapunerea canaturilor și atingerea pozițiilor de capăt.
- Testați separat fotocelulele, STOP-ul, muchiile de siguranță și celelalte dispozitive de protecție. Dacă protecția se bazează pe limitarea forței, instalatorul trebuie să măsoare forțele de impact și să verifice siguranța ansamblului.
- Forța motorului este reglată de unitatea de comandă; forța maximă a motorului din tabelul tehnic nu reprezintă o forță de contact sigură pentru oameni.
- Predați poarta numai după efectuarea cu succes a testelor și instruirea proprietarului cu privire la operare, deblocare și întreținere. Copiii nu trebuie să se joace cu comenzile sau în zona de mișcare a porții.
Întreținere periodică
Programați o verificare cel puțin o dată la 6 luni. Cu alimentarea deconectată, verificați fixarea consolelor și a șuruburilor, coroziunea, uzura bolțurilor și a pieselor mobile, cablurile, presetuplele și garniturile. Înlocuiți piesele deteriorate; după restabilirea alimentării, repetați testele funcționale și de siguranță ale întregii porți. Nu încercați să remediați o defecțiune mecanică identificată prin mărirea forței.
Date tehnice TTN3724HS
| Parametru | Valoare |
|---|---|
| Tip | Motor liniar ireversibil cu encoder magnetic |
| Alimentarea motorului | 24 V DC |
| Unitate de comandă | MC824H; în prezent MC824HR30 separat |
| Lungimea / greutatea maximă a canatului | 3,7 m / 450 kg ca valori maxime independente, conform graficului |
| Viteza maximă a tijei | 3,2 cm/s = 0,032 m/s |
| Cursa | 510 mm |
| Curent fără sarcină | 1,5 A |
| Curent nominal / maxim | 2,5 A / 6 A |
| Putere nominală / maximă | 60 W / 150 W |
| Forță nominală / maximă | 300 N / 2 200 N |
| Regim de funcționare | Funcționare continuă conform producătorului; adecvarea la regimul de lucru depinde de poarta completă și de sistemul de comandă |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +55 °C |
| Dimensiunile carcasei | 910 × 105 × 170 mm |
| Lungime de montaj L | 860–1 370 mm, în funcție de extensia tijei |
| Greutatea motorului | 8 kg |

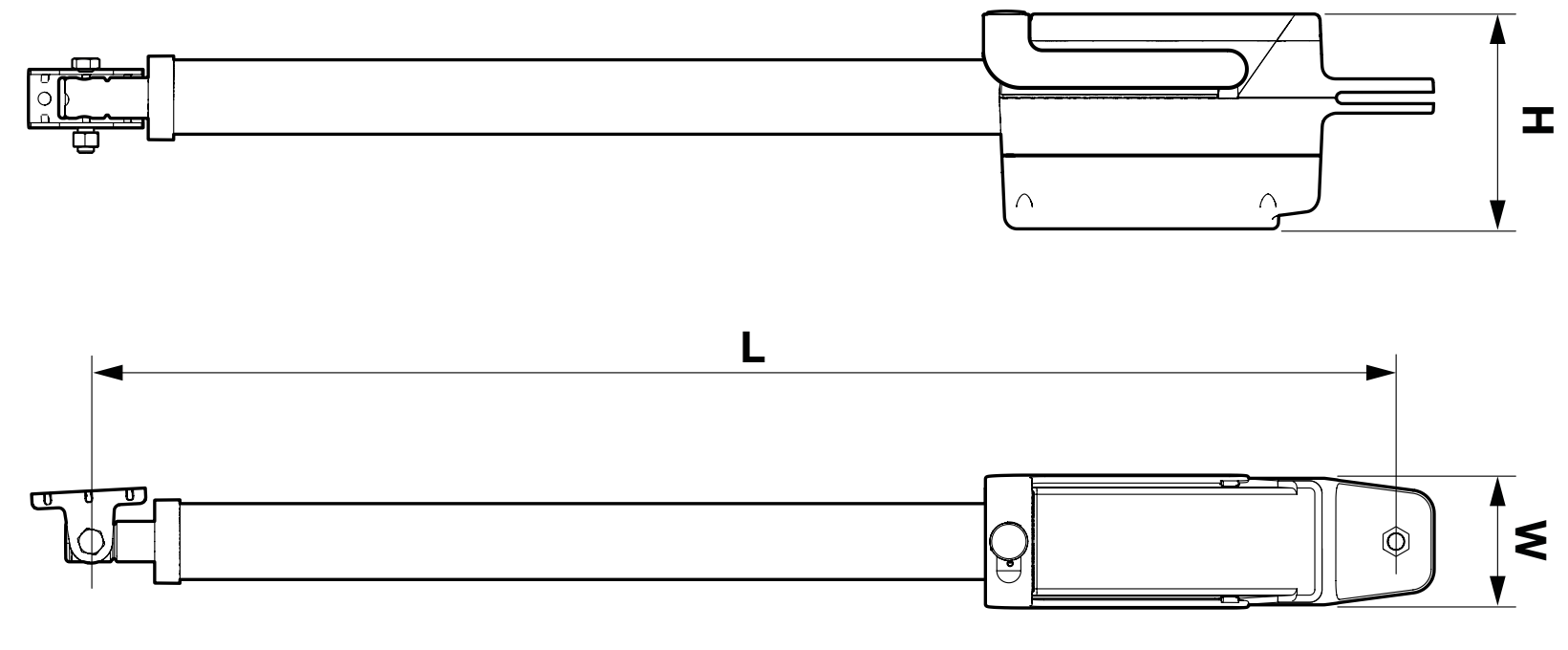

Lungimea de montaj L din desen și dimensiunile carcasei sunt valori diferite. La evaluarea spațiului disponibil, luați în calcul și consolele, mișcarea canatului și accesul la capac.
