NICE L-Fab LFAB4024HS - motor subteran individual pentru poartă batantă, pentru un canat de 4 m/400 kg
NOU| Disponibilitatea produsului: | în termen de 14 zile | Expediem în mod obișnuit produsele în termen de 14 zile. |
|---|
în termen de 14 zile
2.491,49 RON cu TVA
| Greutate |
|---|
| 15 kg |
Descrierea produsului NICE L-Fab LFAB4024HS - motor subteran individual pentru poartă batantă, pentru un canat de 4 m/400 kg
NICE L-FAB LFAB4024HS este un motor subteran independent motor ireversibil pentru o foaie de poartă. Are motor de 24 V DC cu encoder magnetic. Nu include unitatea de comandă; pentru o configurație nouă se utilizează NICE MC824HR30. Pentru o poartă cu două foi, aveți nevoie de două motoare și de o unitate de comandă compatibilă.
Motorul este ascuns sub axa balamalelor și nu afectează aspectul porții, nici din exterior, nici din interior. Soluția subterană este potrivită și acolo unde nu există spațiu pentru un motor liniar sau motor articulat. Cutia cu pârghie portantă formează suportul inferior al foii; trebuie montată solid, aliniată cu balamalele și prevăzută cu drenaj.
Versiunea HighSpeed deschide poarta la 90° în aproximativ 6 secunde în condiții obișnuite de montaj, fără a include accelerarea și decelerarea. Timpul real depinde de foaie și de setarea vitezei. Limită: 4 m / 400 kg nu înseamnă 400 kg la o lungime de 4 m.
24 V este tensiunea motorului; MC824HR30 se alimentează la rețea cu 230 V AC. Pentru un sistem complet, alegeți și cutia, mecanismul de deblocare, comenzile și elementele de siguranță.
Unitate de comandă și accesorii compatibile
Conectarea și programarea descrise mai jos sunt valabile pentru MC824HR30 cu placa MCA1R30. Pentru o unitate de comandă mai veche, alegeți schema de conectare în funcție de placa instalată efectiv. MC824L nu este un înlocuitor pentru MC824H la acest motor.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă pentru unul sau două motoare. Conectarea motorului. |
Actuală: MC824HR30 cu placa MCA1R30. Configurație mai veche: MC824HR10 și MCA1R10. Alegeți schema de conectare în funcție de placa instalată efectiv. |
| Lampă de semnalizare | Semnalizarea mișcării. Tensiunea și consumul maxim trebuie să corespundă cu ieșirea FLASH. |
Alte lămpi de avertizare alegeți-le în funcție de tensiunea și consumul ieșirii FLASH a unității de comandă respective. |
| Fotocelule | Protecția zonei de trecere depinde de amplasarea și modul de funcționare al fotocelulelor; schema de conectare. |
EPMOW necesită interfața radio IBW conectată la BlueBUS. FT210B are un emițător cu baterie pe canat și un receptor conectat prin două fire la BlueBUS; transmite și starea muchiei de siguranță. |
| Emițător | Telecomandă compatibilă cu codarea receptorului instalat. ON3ELR utilizează OXILR, iar ON3EBD utilizează OXIBD. Asocierea telecomenzii. |
|
| Receptor | Receptor radio cu conectare la conectorul SM al unității de comandă. Codarea receptorului și a emițătorului trebuie să fie identică. OXILR și OXIBD utilizează sisteme radio diferite. |
|
| Antenă | Alegeți antena în funcție de frecvența receptorului instalat. La OXIBD, aceasta se conectează la bornele sale pentru antenă. |
|
| Tastatură | Acces cu ajutorul unui cod. Alegeți EDSWG în funcție de receptor; EDSB utilizează BlueBUS și procedura de memorare a dispozitivelor. |
|
| Selector cu cheie | Comandă cu cheie printr-un contact NO fără potențial, conectat la intrarea de comandă a unității centrale. |
|
| Încuietori electrice | Pentru LFAB4024HS, încuietoarea electrică este obligatorie în cazul canaturilor cu lungimea de peste 3 m. Alimentare ELS. |
|
| Cititoare de carduri | Acces cu cip sau card. ETPB se conectează la BlueBUS; după conectare, efectuați procedura de memorare a dispozitivelor. |
|
| Sursă de alimentare de rezervă | Funcționare în cazul unei întreruperi a alimentării de la rețea. Alegeți bateria în funcție de placa și conectorul unității de comandă. |
Pentru actualul MC824HR30 PSS324. Modelul mai vechi PS324 necesită CABLA11 și Standby dezactivat (L4 = OFF); conectarea bateriei de rezervă. |
| Muchie de siguranță | Limitarea consecințelor contactului cu un obstacol; protecție separată pentru punctele periculoase. Verificări înainte de predare. | Muchie cu ieșire de 8,2 kΩ la STOP sau un ansamblu adecvat cu FT210B. Conectare STOP. |
Motor, casetă de fundație și deblocare
| Componentă a ansamblului | De ce aveți nevoie |
|---|---|
| LFAB4024HS individual | Un motor cu encoder magnetic, cablu de alimentare de 2 m și opritor mecanic la închidere. Nici caseta, nici unitatea de comandă nu sunt integrate în motor. |
| Casetă de fundație | LFABBOX4 din oțel cu tratament cataforetic sau din oțel inoxidabil LFABBOX4I. Caseta include brațul portant pentru canat și opritorul mecanic de deschidere. Se achiziționează separat. |
| Deblocare manuală | NICE BMA3 cu cheie cu pârghie pentru acționarea manuală a canatului în cazul unei pene de curent. Se achiziționează separat. |
| Comandă și siguranță | MC824HR30, receptor, telecomenzi, fotocelule și muchie de siguranță, în funcție de poartă. |
| Unghi de deschidere mai mare | NICE BMA1 cu transmisie prin lanț, până la 360° pentru canate de până la 3,5 m. Este necesar un spațiu adecvat și opritoare mecanice exterioare. |
Motorul are carcasă metalică. Caseta poate fi utilizată atât pentru canatul drept, cât și pentru cel stâng. Variantele din oțel și din oțel inoxidabil diferă prin material și finisaj; nici caseta din oțel inoxidabil nu înlocuiește evacuarea eficientă a apei.
Kituri pentru unul sau două canate
Kituri diferă prin numărul de motoare, casete și mecanisme de deblocare. Două motoare nu măresc lungimea sau greutatea admisă pentru un singur canat. Comparați dotările de mai jos pentru poarta completă.
| Un canat | Motor individual | Două canate |
|---|---|---|

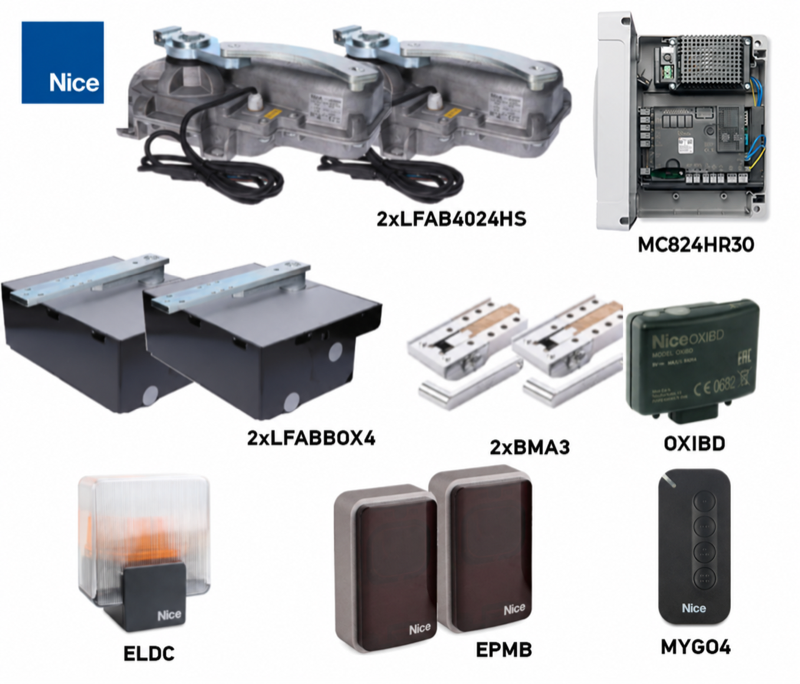

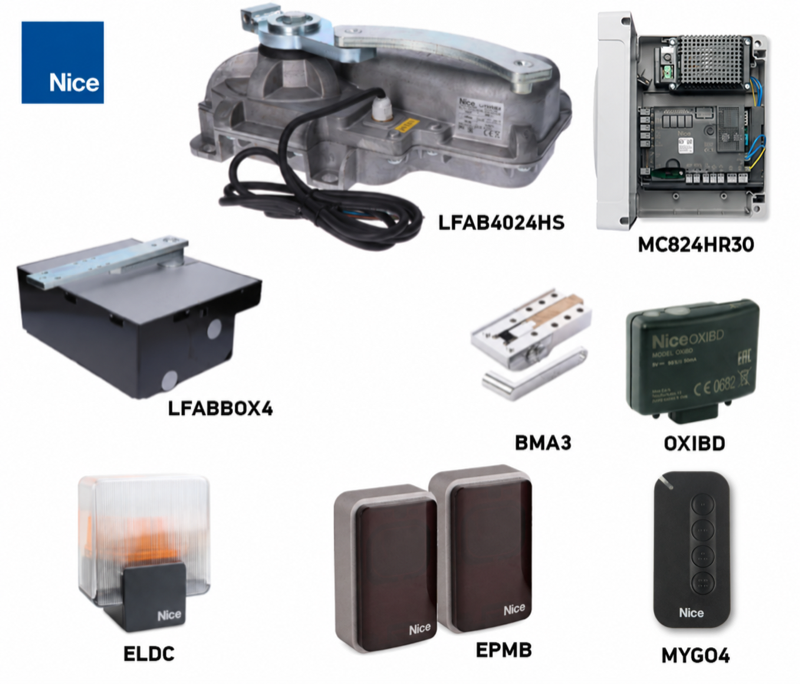

1 × LFAB4024HS, 1 × LFABBOX4, 1 × NICE BMA3. 1 × MC824HR30, 1 × OXIBD, 1 × MYGO4, 1 pereche EPMB, 1 × ELDC. | LFAB4024HS individual
Un motor de 24 V c.c. cu encoder. Caseta, mecanismul de deblocare și unitatea de comandă se achiziționează separat. |
2 × LFAB4024HS, 2 × LFABBOX4, 2 × NICE BMA3. 1 × MC824HR30, 1 × OXIBD, 1 × MYGO4, 1 pereche EPMB, 1 × ELDC. |
Lungimea, greutatea și funcționarea porții

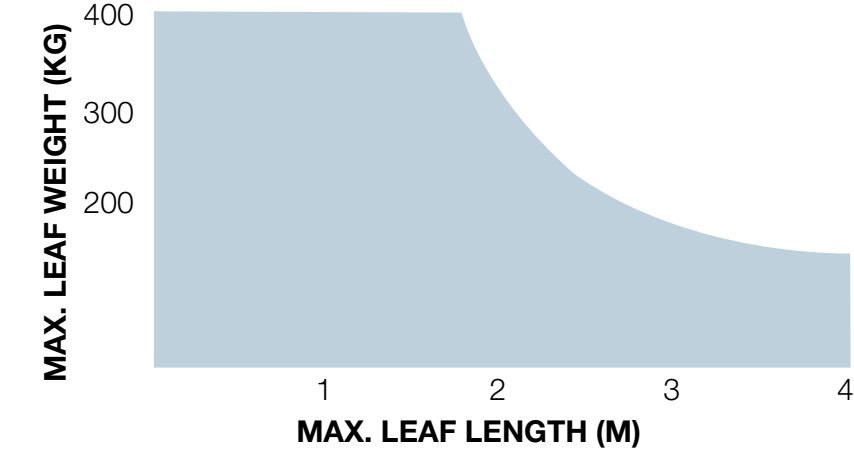

4 m și 400 kg sunt limite maxime distincte. Consultați graficul pentru greutatea admisă la lungimea respectivă: axa orizontală indică lungimea unui canat în metri, iar axa verticală, greutatea acestuia în kilograme. Pentru un canat de 4 m, limita este de aproximativ 150 kg; pentru un canat mai scurt, alegeți greutatea conform curbei.
Înălțimea canatului, panoul plin, vântul puternic și rezistența balamalelor pot reduce considerabil valorile admise. Înainte de alegere, verificați întreaga cursă manuală a porții și forțele de siguranță; nici greutatea, nici puterea motorului, luate separat, nu garantează compatibilitatea.
| Caracteristică | LFAB4024HS |
|---|---|
| Utilizare | Mișcare rapidă a unui canat mai ușor |
| Limite maxime conform graficului | 4 m / 400 kg |
| Cuplul maxim | 200 Nm |
| Funcționare la deschiderea la 90° | 50 cicluri/h |
| Cutie | LFABBOX4 / LFABBOX4I |
| Comanda noii configurații | MC824HR30 |
Un ciclu constă într-o deschidere și o închidere. La deschiderea la 180° cu BMA1, numărul de cicluri pe oră indicat se reduce la jumătate. Este vorba despre funcționarea la sarcina nominală, nu despre funcționarea continuă fără limită.
Montarea cutiei și a motorului
Încredințați montarea și reglarea unui tehnician. Poarta trebuie să fie în stare mecanică bună: canatul trebuie să se deplaseze ușor manual, fără să se blocheze sau să se miște singur. Verificați și punctele de strivire de lângă balamale și dintre canaturi. Dacă în canat există o portiță pietonală, aceasta trebuie să aibă un contact de siguranță care blochează motorul când portița este deschisă.
Drenaj, aliniere și betonare

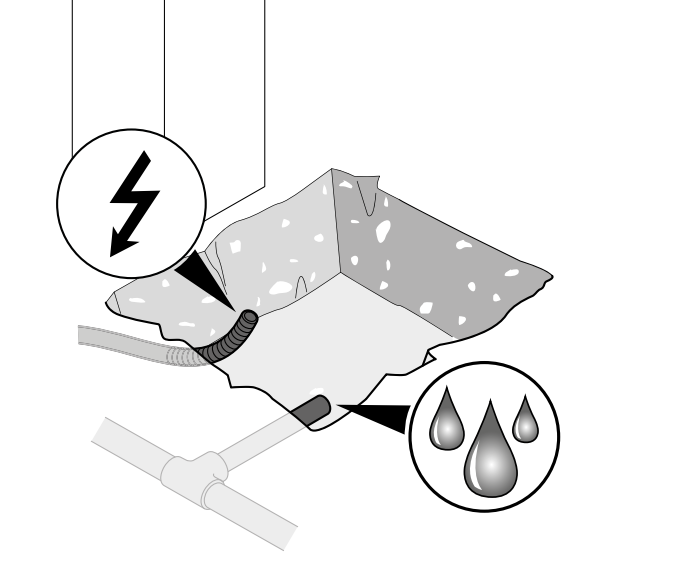

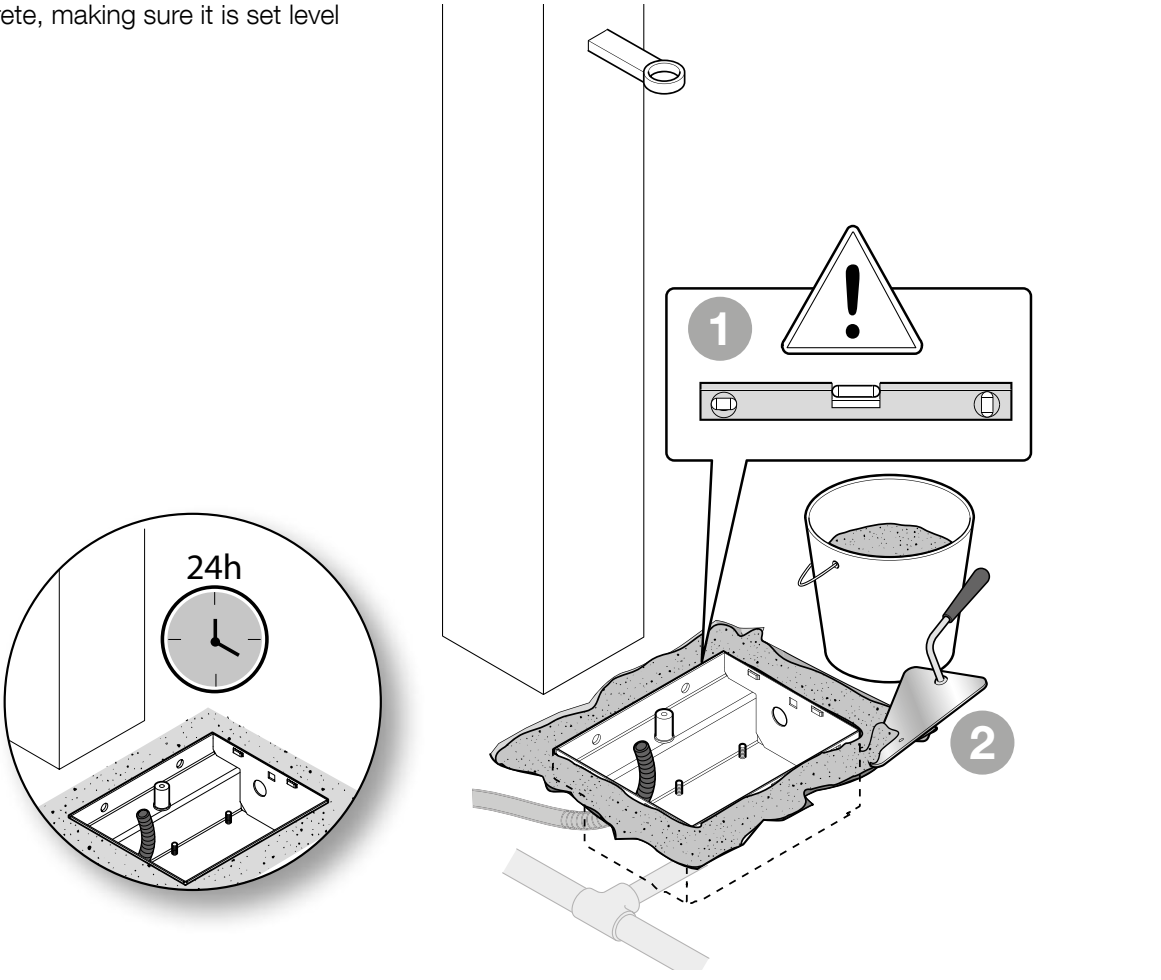

- Pregătiți săpătura pentru cutia respectivă, betonarea fermă a acesteia, tuburile de protecție pentru cabluri și scurgerea apei. Verificați dimensiunile și înălțimea de montaj în funcție de cutia livrată, înainte de betonare.
- Trageți până la cutie un traseu separat pentru cablu și asigurați o scurgere eficientă a apei. Scurgerea nu trebuie să fie obturată și nici să ducă într-un loc din care apa se poate întoarce.

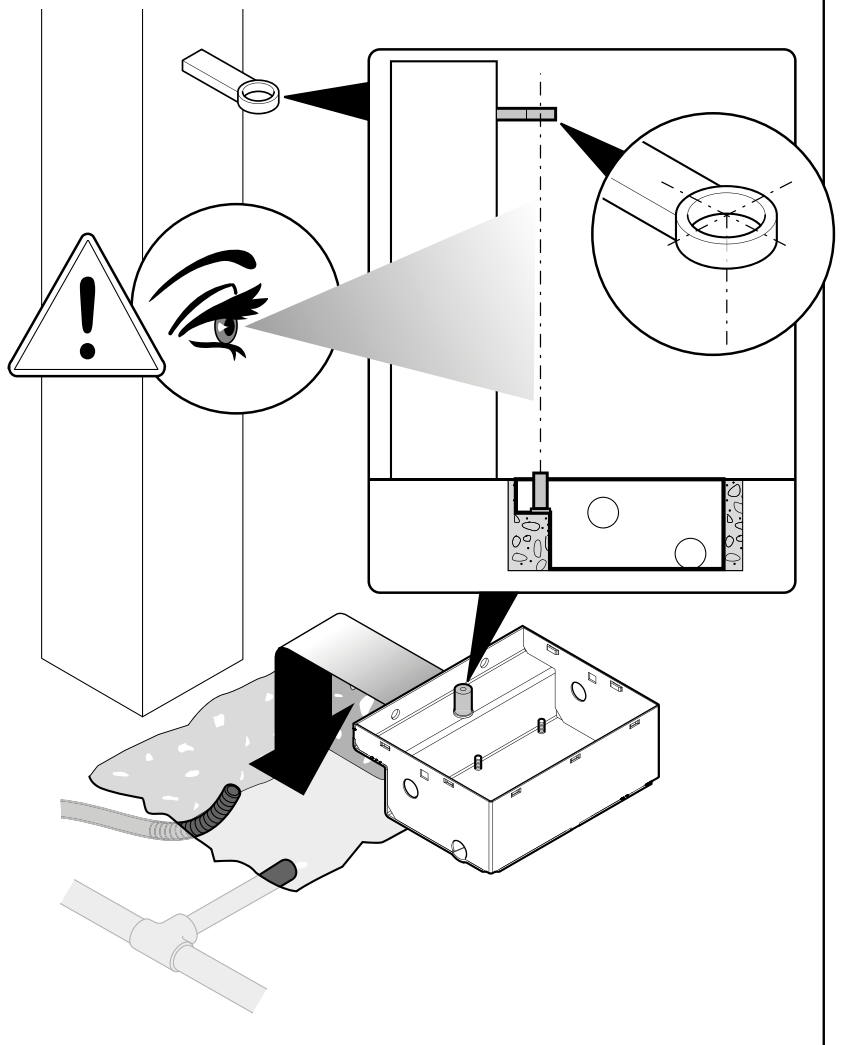

- Poziționați cutia orizontal. Axa bolțului acesteia trebuie să coincidă exact cu axa balamalelor canatului pe întreaga cursă de mișcare. Verificați poziția și înălțimea de montaj înainte de betonare.
- Betonați bine cutia și lăsați betonul să se întărească suficient. Protejați filetele și scurgerea împotriva murdăririi.
Explicații practice găsiți în instrucțiunile de montare a cutiei de fundație. Grad de protecție IP67 protejează motorul chiar și în cazul unei scufundări temporare; nu înlocuiește drenajul și nu justifică menținerea cutiei sub apă pentru perioade îndelungate.
Montarea motorului și fixarea canatului

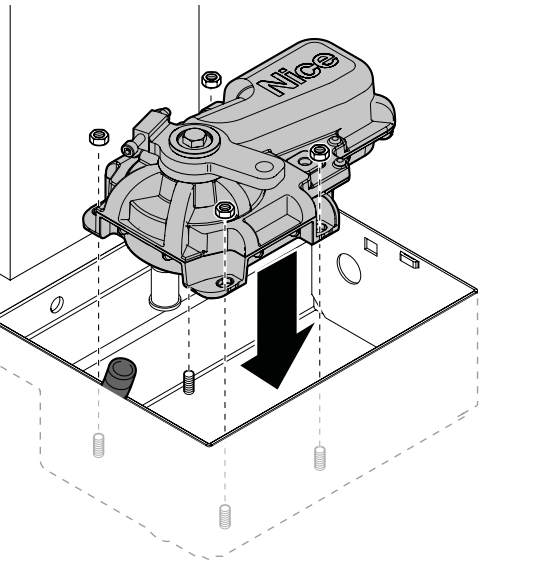

- Așezați motorul în cutie în orientarea corectă și fixați-l cu șaibe și piulițe.
- Montați bila și consola de comandă pe bolțul cutiei. Montați pârghia de deblocare și pârghia de legătură conform desenului. Toate piesele mobile trebuie să fie conectate corect.

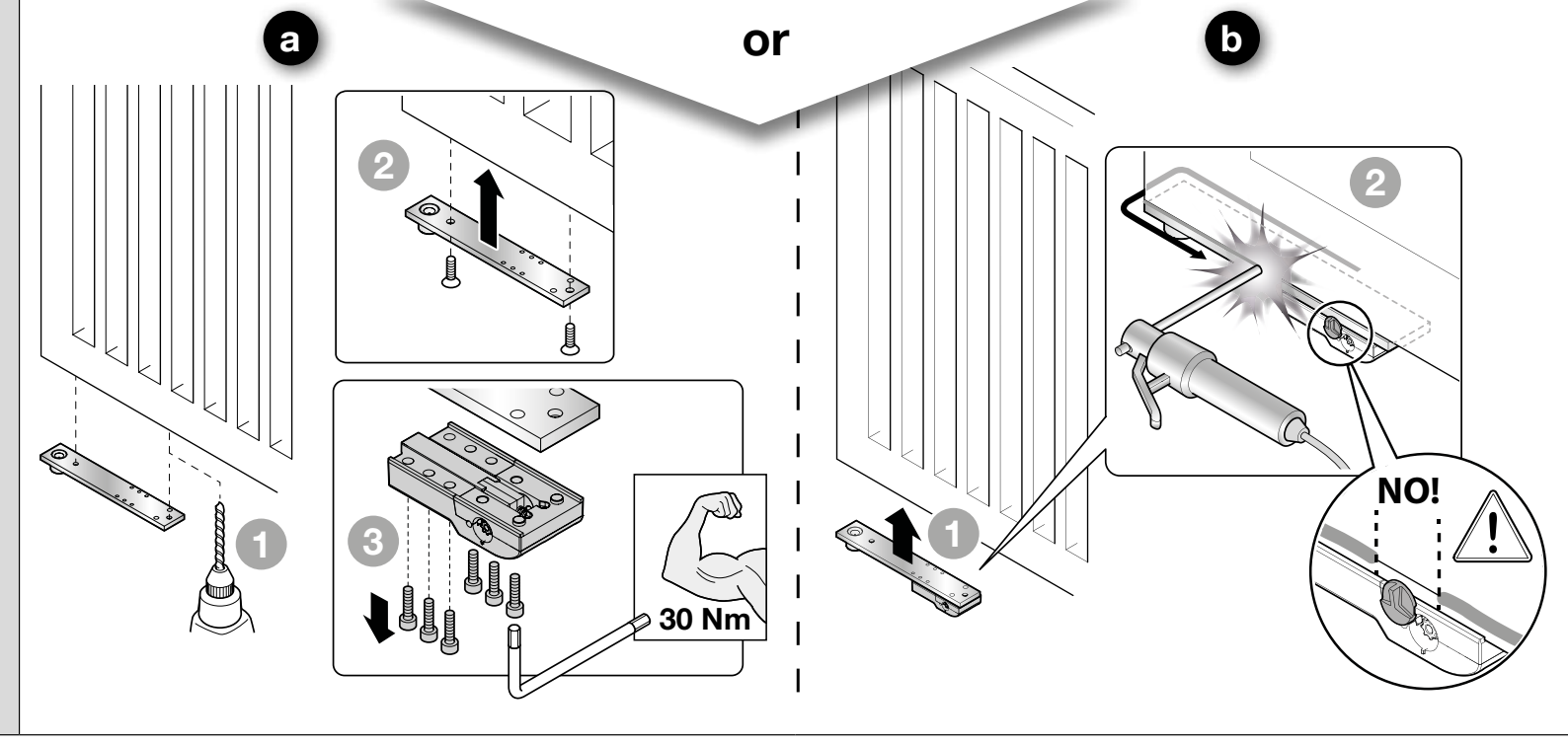

- Fixați canatul de pârghia portantă cu șuruburi sau printr-o sudură solidă. Șuruburile de fixare ilustrate se strâng la un cuplu de 30 Nm. La sudare, protejați motorul, mecanismul de deblocare și piesele din plastic de căldură; nu sudați canatul de manșonul de deblocare indicat ca loc incorect.
- Lubrifiați suprafețele de contact indicate și verificați dacă mișcarea este liberă. Dirijați cablul fără a-l tensiona sau deteriora; îmbinarea acestuia nu trebuie să se afle în cutie.
- După reglarea opritoarelor și efectuarea testelor, montați capacul și fixați-l cu două șuruburi. Accesul la mecanismul de deblocare trebuie să rămână liber.

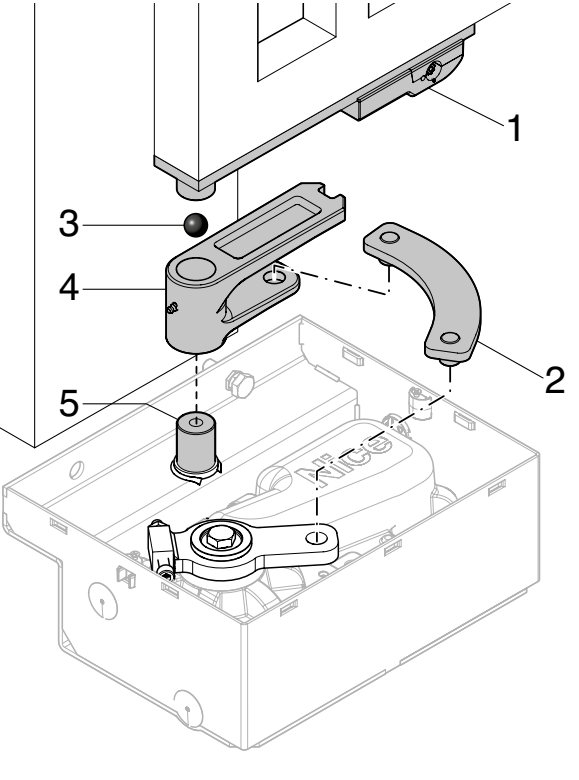

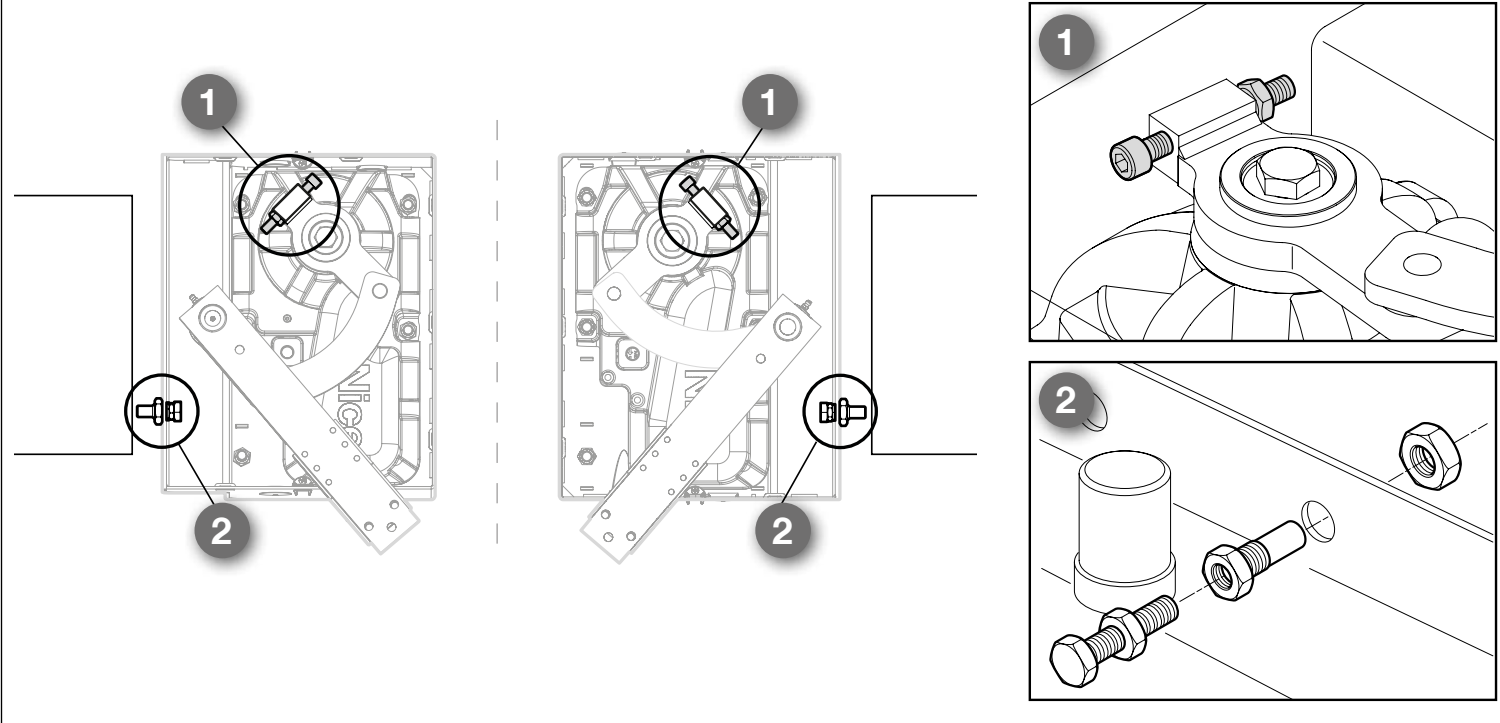

Legendă pentru pârghii: 1 pârghie de deblocare, 2 pârghie de legătură, 3 bilă, 4 consolă de comandă, 5 bolțul cutiei. Numerele din procedura de fixare de mai jos indică ordinea montării.
Opritoare mecanice și unghi de deschidere
Deschiderea obișnuită este de până la 110°. Dacă poarta nu are opritoare exterioare adecvate, reglați opritoarele furnizate: 1 este opritorul de închidere de pe motor; 2 este opritorul de deschidere din cutie. Acestea opresc canatul în poziția dorită, fără să lovească structura din jur. Sunt opritoare mecanice, nu întrerupătoare electrice de limită.
Un unghi mai mare este posibil cu NICE BMA1 cu transmisie prin lanț, până la maximum 360° și numai pentru canaturi de până la 3,5 m. Și pentru această montare sunt necesare opritoare exterioare adecvate și un spațiu liber sigur. Limita BMA1 nu înlocuiește diagrama de sarcină a motorului.
Deblocare manuală în cazul unei pene de curent
Opriți poarta și deconectați alimentarea de la rețea și, dacă există, bateria de rezervă. Țineți canatul, mai ales dacă bate vântul. Persoanele trebuie să stea în afara razei sale de mișcare.

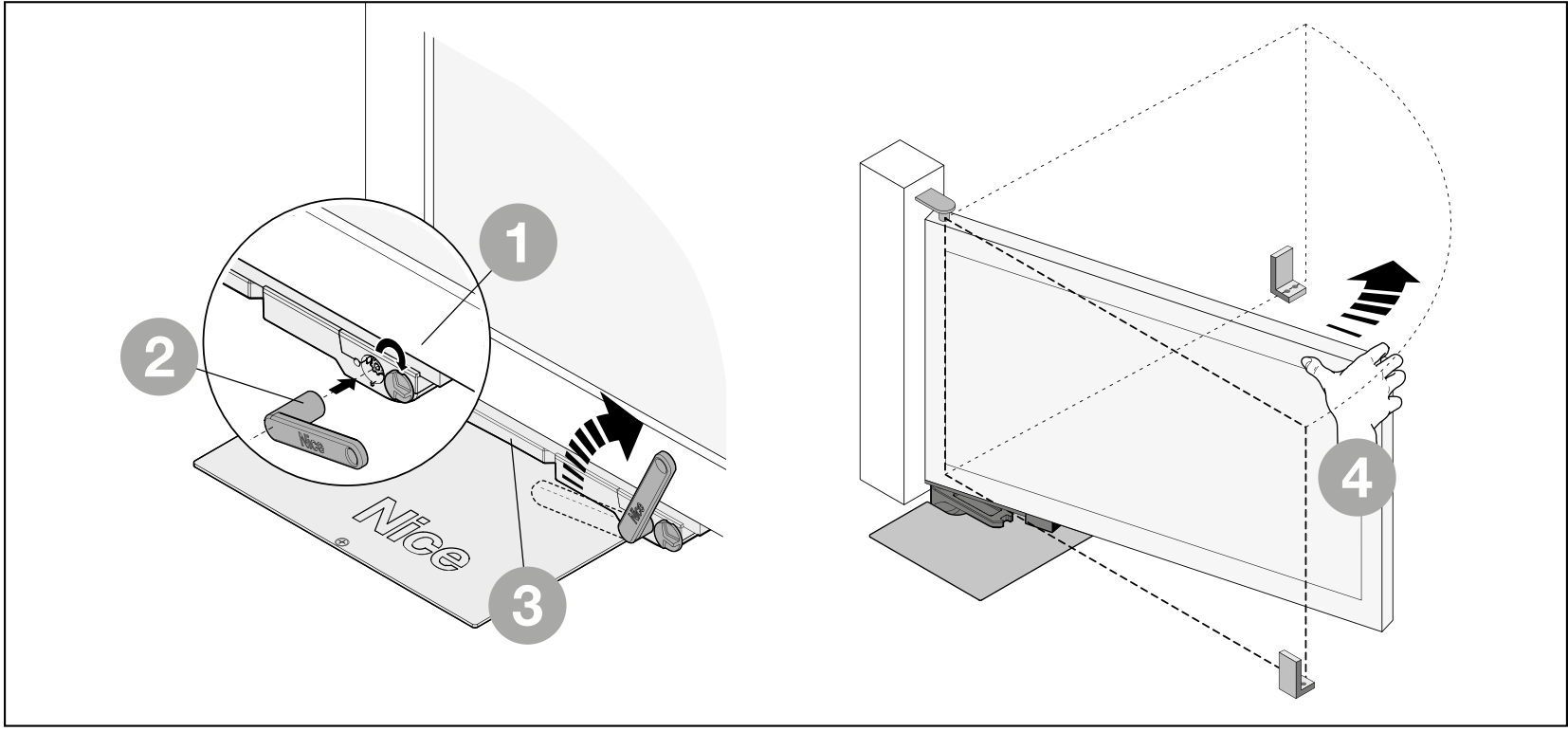

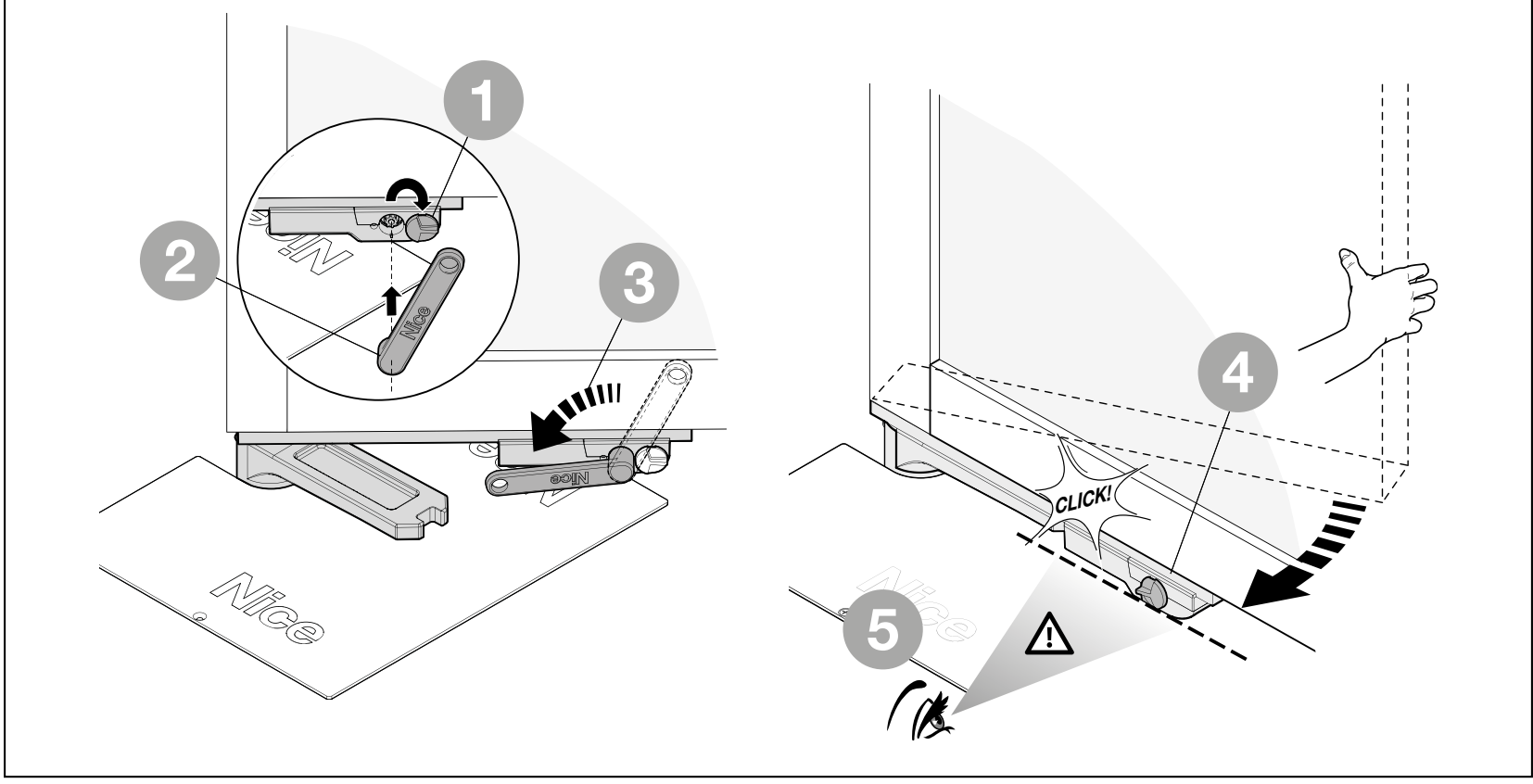

- Glisați capacul care acoperă accesul la mecanismul de deblocare.
- Introduceți cheia cu pârghie BMA3 furnizată și rotiți-o cu 90° în sensul acelor de ceasornic.
- Acum deplasați canatul manual, încet și fără să forțați.
Recuplarea motorului
- Aduceți canatul aproximativ la jumătatea cursei.
- Glisați capacul, introduceți cheia și rotiți-o cu 90° în sens invers acelor de ceasornic.
- Deplasați ușor canatul până când mecanismul se cuplează în mod clar. Înainte de a restabili alimentarea, verificați dacă mecanismul este blocat corect.
Conectarea motorului și a unității de comandă
Încredințați conectarea electrică unei persoane calificate. Înainte de intervenție, deconectați alimentarea de la rețea și bateria de rezervă. Nu amplasați nicio îmbinare de cablu sau bornieră în cutia de fundație. Realizați prelungirea într-o cutie de conexiuni adecvată și protejată, în afara cutiei de fundație. Păstrați împământarea de protecție PE.
| Conductoarele LFAB4024HS | Conectare |
|---|---|
| Albastru și maro | Perechea de alimentare a motorului la 24 V DC, conectată la ieșirea M1 sau M2. Unitatea de comandă schimbă sensul de mișcare prin inversarea alimentării; acestei perechi nu i se atribuie un +/− permanent. |
| Negru și gri | Perechea encoderului, conectată la ENC1 sau ENC2 al aceluiași motor. Cablurile encoderului nu au polaritate. |
| Galben-verde | Împământare de protecție PE. Nu îl utilizați pentru semnalul motorului sau al encoderului. |

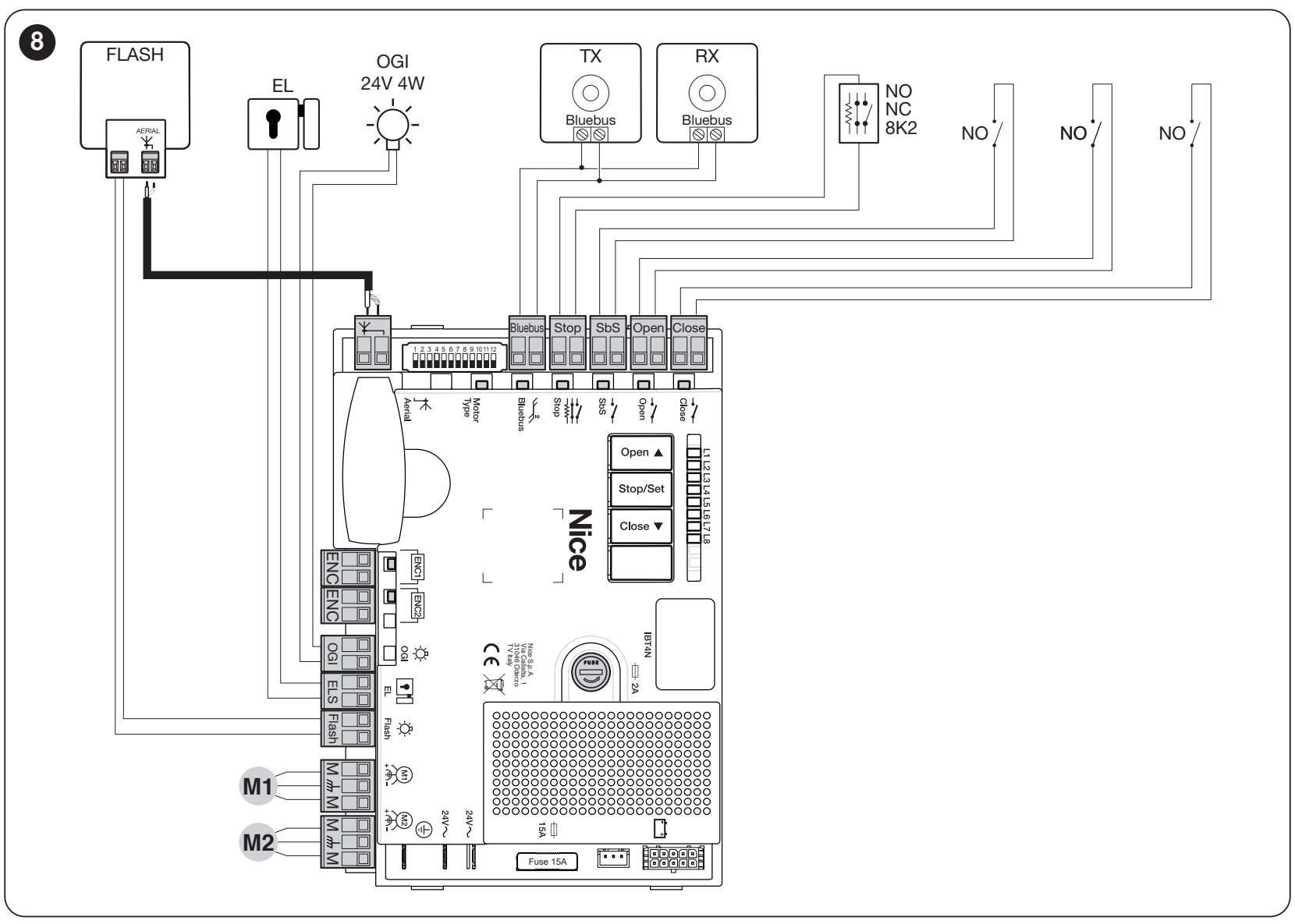

La MC824HR30, conectați un singur motor la M2 și ENC2. În cazul a două motoare, M2 se conectează la canatul care se deschide primul, iar M1 la canatul care se închide primul. Atribuirea ENC trebuie să corespundă ieșirii aceluiași motor. Dacă marcajele cablului furnizat diferă, verificați-le conform schemei de conectare a motorului respectiv înainte de conectare.
| Cablarea pentru MC824HR30 | Secțiune și lungime |
|---|---|
| Motor, inclusiv PE | 3 × 1,5 mm², maximum 10 m. |
| Encoder | 2 × 1 mm², maximum 10 m. |
| BlueBUS | 2 × 0,5 mm² până la 20 m; pentru lungimi de peste 20 m și până la 40 m, 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², maximum 20 m. |
| Antenă | RG58 ecranat; recomandat sub 5 m, maximum 20 m. |
Folosiți cabluri adecvate mediului și trasee protejate. Motorul și encoderul pot fi conectate cu un singur cablu adecvat, de 5 × 1,5 mm². Alte cabluri și alimentarea de la rețea: cablare MC824HR30.
Bornele și polaritatea accesoriilor

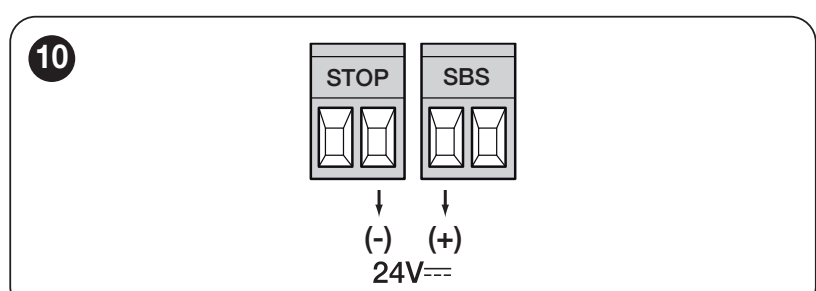

| Ieșire sau intrare MC824HR30 | Alimentare și polaritate |
|---|---|
| Alimentare auxiliară | Borna din stânga SbS = +; borna din dreapta STOP = − privind placa așa cum este ilustrată mai jos. 24 V DC −30/+50 %, maximum 200 mA pentru toate dispozitivele conectate. |
| BLUEBUS | Două conductoare fără polaritate. Transmit atât alimentarea, cât și datele; nu sunt borne universale +/−. |
| FLASH | Ieșire pentru lampă de semnalizare 12 V DC, maximum 21 W; de exemplu, ELDC. Folosiți schema de conectare a corpului de iluminat respectiv; nu confundați poziția +/− a acestei ieșiri cu alimentarea auxiliară SbS/STOP. |
| OGI | Semnalizarea porții deschise, 24 V DC, maximum 4 W. Pentru lămpile sensibile la polaritate, respectați marcajele ieșirii și ale lămpii efective. |
| ELS | Încuietoare electrică 12 V AC, maximum 15 VA; alimentare alternativă, fără +/−. |
| SbS, OPEN, CLOSE | Intrări de comandă pentru contact fără potențial NO. Nu aplicați tensiune externă la acestea. |
| STOP | Contacte fără potențial NO/NC sau muchie de siguranță rezistivă de 8,2 kΩ, în funcție de schema de conectare aleasă. Intrarea este detectată la memorarea dispozitivelor; nu aplicați tensiune externă la aceasta. |
Dispozitivele BlueBUS se conectează în paralel. Fiecare pereche de fotocelule trebuie să aibă adresa corectă pentru reacția dorită; după modificarea dispozitivelor, repetați memorarea. Conectarea și adresarea fotocelulelor MC824HR30. Fotocelulele cu releu nu se conectează direct la BlueBUS. Lampa de semnalizare ELAC de 230 V nu se conectează la această ieșire FLASH de 12 V DC.
Prima pornire și testele de siguranță
Ansamblul necesită o muchie de siguranță sensibilă adecvată pentru limitarea forțelor de impact. Tipul și poziția acesteia se stabilesc în funcție de zonele periculoase ale porții. Fotocelulele și reglarea forței nu înlocuiesc, prin ele însele, testarea completă a siguranței.
- Deblocați sistemul de acționare și verificați manual întreaga cursă, alinierea, fixarea fermă, ambele opritoare și scurgerea apei. Canatul nu trebuie să se blocheze sau să se deplaseze singur.
- Cuplați din nou mecanismul de deblocare. Verificați motorul, encoderul, PE, elementele de siguranță și accesoriile.
- Cu alimentarea deconectată, selectați tipul corect de motor cu ajutorul selectorului cu 12 poziții. Apoi porniți alimentarea și verificați starea intrărilor.
- Efectuați memorarea dispozitivelor și a pozițiilor. Urmăriți direcția și ordinea de mișcare a canaturilor; opriți imediat în cazul unei mișcări incorecte sau neașteptate. Înainte de repararea conexiunilor, deconectați atât alimentarea de la rețea, cât și bateria de rezervă.
- Testați un ciclu complet, încetinirile, opritoarele și deblocarea. Verificați separat fiecare pereche de fotocelule, muchia de siguranță și eventualul buton de oprire de urgență.
- Înainte de predare, măsurați profesional forțele efective. Fixați lângă sistemul de acționare instrucțiunile pentru deblocarea manuală și explicați utilizatorului modul de operare, deblocare și întreținere. Nu utilizați poarta înainte de finalizarea tuturor testelor.
MC824HR30: selectarea motorului LFAB4024HS

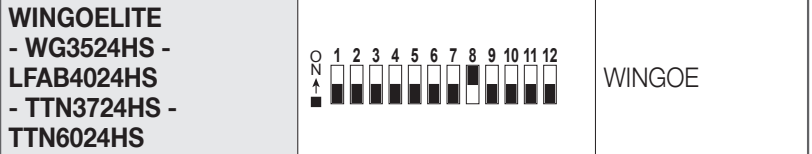

Setați selectorul cu 12 poziții la DIP 8 = ON; toate celelalte DIP 1–12 = OFF. Efectuați reglajul cu alimentarea deconectată, înainte de memorarea pozițiilor. După schimbarea selecției motorului, pozițiile trebuie memorate din nou.
LFAB4024HS aparține grupului comun WINGOELITE de pe selector. Folosiți exclusiv setarea selectorului indicată pentru LFAB4024HS.
MC824HR30: memorarea dispozitivelor
Țineți apăsate simultan Open și Stop/Set. Când L1 și L2 încep să clipească rapid, după aproximativ 3 s, eliberați butoanele. La final, STOP trebuie să lumineze, iar L1 și L2 să se stingă; L3 și L4 pot clipi dacă pozițiile nu au fost încă memorate. Repetați memorarea după modificarea dispozitivelor BlueBUS sau STOP.
MC824HR30: memorarea automată a pozițiilor
Înainte de memorare, verificați conexiunile, selecția corectă a motorului, funcționarea elementelor de siguranță și reglarea opritoarelor mecanice. Mai întâi trebuie încheiată memorarea dispozitivelor. Pentru un singur motor, acesta este conectat la M2/ENC2. Supravegheați mișcarea.
- Țineți apăsate simultan Stop/Set și Close. Când L3 și L4 încep să clipească rapid, după aproximativ 5 s, eliberați ambele butoane.
- La o poartă cu două canaturi, M1 se închide încet mai întâi până la opritorul mecanic, apoi M2. Urmează deschiderea lentă a lui M2 și M1 până la opritoare și închiderea rapidă a ambelor canaturi.
- După memorarea reușită, L3 și L4 se sting. Verificați ciclul complet și elementele de siguranță.
În cazul unei direcții sau ordini incorecte, întrerupeți imediat memorarea apăsând Open sau Close. Înainte de verificarea conexiunilor, deconectați atât alimentarea de la rețea, cât și bateria de rezervă. Dacă M1/M2 sunt inversate, tehnicianul trebuie să mute și perechile corespunzătoare ENC1/ENC2; în cazul inversării direcției, trebuie verificată perechea de alimentare a motorului. Apoi repetați memorarea.
Dacă memorarea este întreruptă de o fotocelulă sau de intrarea STOP, L1 începe să clipească. Înlăturați cauza și relansați memorarea automată; nu dezactivați elementele de siguranță. Procedura detaliată și alte moduri de memorare MC824HR30.
Setări, telecomenzi și resetare
Unitatea de comandă reglează forța, viteza, pauza până la închiderea automată, deschiderea parțială și ordinea de mișcare a canaturilor. După modificări, verificați forțele de siguranță și elementele de protecție. Setarea unei forțe mai mari nu rezolvă o montare mecanică defectuoasă.
- Programarea MC824HR30 – funcții și valori
- Asocierea telecomenzii în funcție de receptorul instalat
- LED-uri și semnalizări luminoase MC824HR30
Ștergerea telecomenzilor radio și resetarea unității de comandă sunt operațiuni diferite. După ștergerea setărilor, trebuie efectuată din nou procedura de memorare corespunzătoare. Folosiți procedura specifică plăcii și receptorului respective.
Depanare
| Simptom | Ce trebuie verificat |
|---|---|
| Canatul nu poate fi deplasat manual | Deblocarea, balamalele, legătura dintre pârghii, coaxialitatea și obiectele străine din cutie. Nu acționați cu forța poarta blocată. |
| Motorul funcționează, canatul stă pe loc | Cuplarea mecanismului de deblocare și legătura dintre pârghii. Deconectați alimentarea înainte de intervenție. |
| Sens sau ordine incorectă | Alocarea M1/ENC1 și M2/ENC2, selectarea motorului și o nouă procedură de învățare. |
| Poarta se oprește sau se întoarce | Mișcarea liberă, obstacolele, fotocelulele, muchia de siguranță și Semnalizarea LED a unității de comandă. După eliminarea cauzei, efectuați testele de siguranță. |
| Apă în cutie | Scurgerea, depunerile, refularea apei și cablajul. În cazul unui cablu deteriorat sau al infiltrării apei în îmbinare, scoateți echipamentul din funcțiune. |
| Telecomanda nu răspunde | Verificați bateria telecomenzii, asocierea acesteia, receptorul și antena; asocierea telecomenzii. |
Întreținere
Efectuați întreținerea de specialitate cel puțin o dată la 6 luni, mai frecvent în cazul utilizării intensive și al condițiilor de mediu nefavorabile. Înainte de curățare și intervenție, deconectați alimentarea de la rețea și sursa de rezervă. Nu utilizați poarta deteriorată sau care se blochează până la reparare.
- Îndepărtați noroiul, frunzele și pietrele din cutie și mențineți scurgerea liberă.
- Tehnicianul va verifica coroziunea, cablurile, șuruburile, balamalele, pârghiile și opritoarele; piesele uzate vor fi înlocuite.

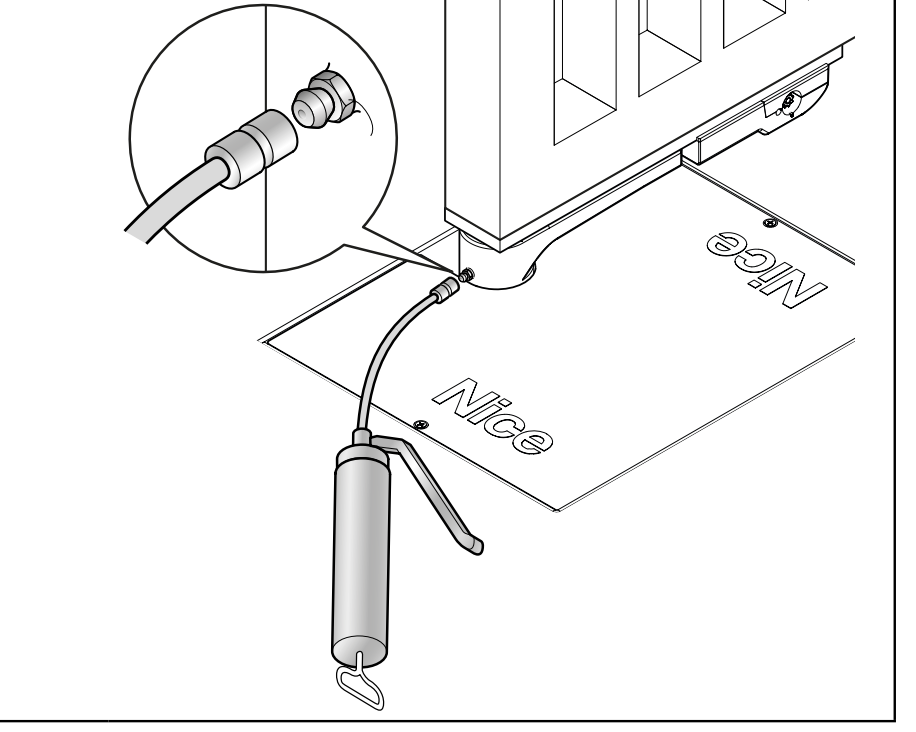

- Lubrifiați suprafețele de contact mobile prevăzute, folosind ungătorul și un lubrifiant adecvat. Verificați dacă mișcarea este liberă și dacă mecanismul de deblocare funcționează.
- După întreținere, verificați funcționarea manuală, un ciclu automat complet și fiecare element de protecție.
Durată de viață orientativă

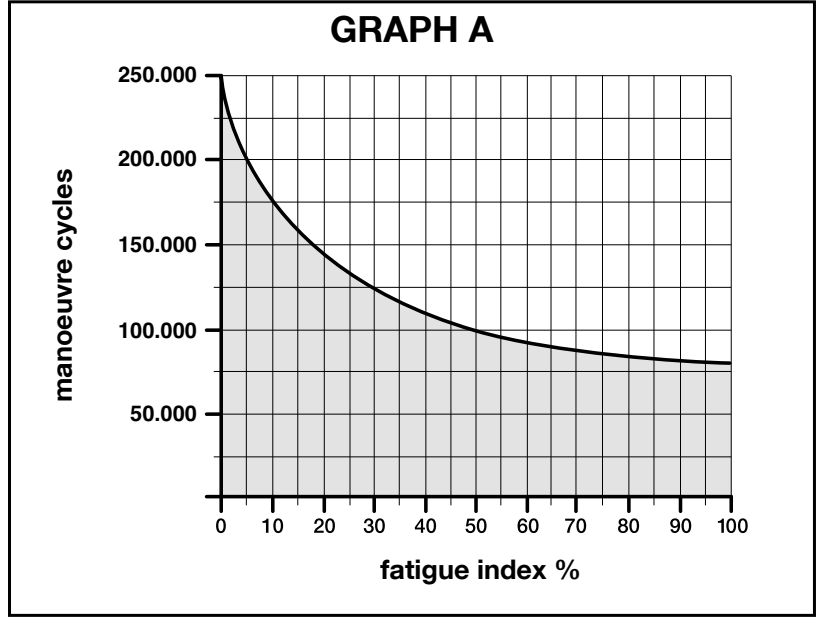

Durata de viață depinde de greutatea și lungimea canatului, precum și de condițiile de mediu. Adunați indicii corespunzători combinației respective și altor factori relevanți. Mai întâi trebuie respectate limitele de utilizare; indicele duratei de viață nu reprezintă o autorizare pentru un canat mai greu. Graficul indică numărul orientativ de cicluri în condițiile unei întrețineri regulate, nu o garanție și nici un număr de ani. Axa orizontală reprezintă suma indicilor în procente, iar axa verticală numărul de cicluri.
Pentru temperaturi de peste 40 °C sau sub 0 °C ori pentru o umiditate de peste 80 %, adăugați 15 %. Panoul plin adaugă 20 %, iar mediul cu vânt adaugă încă 15 %.
| Factor | Indice |
|---|---|
| Până la 150 kg | 2,01–3 m: 10 % 3,01–4 m: 20 % |
| 151–350 kg | 2,01–3 m: 20 % 3,01–4 m: 30 % |
| 351–400 kg | 2,01–3 m: 30 % 3,01–4 m: 40 % |
| Temperatură / umiditate | +15 % |
| Panou plin | +20 % |
| Mediu cu vânt | +15 % |
Exemplu: un canat de 3 m / 180 kg are un indice de 20 %. Într-un mediu cu vânt adăugați 15 %, în total 35 %. Se adaugă și alți factori relevanți.
Combinațiile prezentate se referă la canate cu lungimea de peste 2 m. Pentru un canat mai scurt sau o combinație neclară contactați-ne cu informații despre lungime, greutate, tipul panoului și numărul de cicluri dorit.
Parametri tehnici și dimensiuni
| Parametru | NICE LFAB4024HS |
|---|---|
| Tensiunea motorului | 24 V DC, alimentare separată de cea de la rețea a unității de comandă |
| Unitatea de comandă pentru noul ansamblu | MC824HR30 / MCA1R30, rețea 230 V AC |
| Encoder | Magnetic, conexiune ENC separată |
| Curent de vârf / putere absorbită | 7 A / 170 W |
| Cuplu | Maxim 200 Nm; nominal 90 Nm |
| Turație | Fără sarcină: 3 rot./min; la cuplul nominal: 2,4 rot./min |
| Deschidere la 90° | Aproximativ 6 s, fără accelerare și încetinire, la o instalare obișnuită. |
| Funcționare la deschiderea la 90° | 50 de cicluri/h la sarcină nominală; la 180° cu BMA1, jumătate |
| Unghi obișnuit de deschidere | Până la 110°; cu BMA1, până la 360° pentru un canat de maximum 3,5 m |
| Grad de protecție / temperatură de funcționare | IP67 / −20 până la +55 °C |
| Cablu de alimentare | 2 m; prelungirea și îmbinările trebuie să fie în afara cutiei |
| Greutatea motorului | 12,5 kg; cutia se calculează separat |
| Cutie din oțel | LFABBOX4 – 14,4 kg |

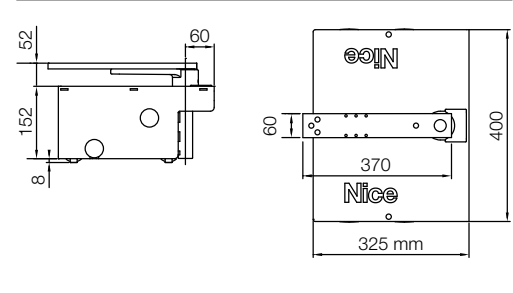

| Dimensiunile cutiei conform desenului | 400 × 325 mm, înălțimea corpului 152 mm; respectați și poziția bolțului și axa balamalelor |
Cuplul maxim și puterea absorbită de vârf nu sunt valori de sarcină continuă. La planificarea săpăturii și a înălțimii canatului, consultați desenul și cutia livrată efectiv. Dimensiunile motorului singur nu înlocuiesc dimensiunile cutiei.
