NICE Toona TO7024 – automatizare de 24 V pentru poartă batantă de până la 7 m
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
3.046,71 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului NICE Toona TO7024 – automatizare de 24 V pentru poartă batantă de până la 7 m
NICE Toona TO7024 este un motor electromecanic independent 24 V c.c. cu encoder magnetic pentru un singur canat al porții. Greutatea de până la 1 700 kg și lungimea de până la 7 m sunt valori-limită; combinația admisă este determinată de curba TO7024. Motorul este ireversibil și are o carcasă robustă din aluminiu.
Motorul are opritoare interne separate pentru deschidere și închidere. 24 V indică tensiunea motorului; alimentarea de la rețea și funcțiile accesoriilor depind de unitatea de comandă instalată efectiv. Actuala MC824HR30/MCA1R30 are propriul manual. Pentru modelul mai vechi MC824HR10/MCA1R10, urmați procedura aferentă plăcii respective.
| Navigare rapidă | |
|---|---|
| Conținutul pachetului | Seturi |
| Accesorii | Limite |
| Durată de viață | Montaj |
| Conectare | Opritoare |
| Testare | Întreținere |
| Deblocare | Galerie foto |
| Specificații | Manual |
| Accesorii – borne și polaritate | Manual PDF |
Ce include motorul independent
| Motorul include: | Cod | |||
|---|---|---|---|---|
 |

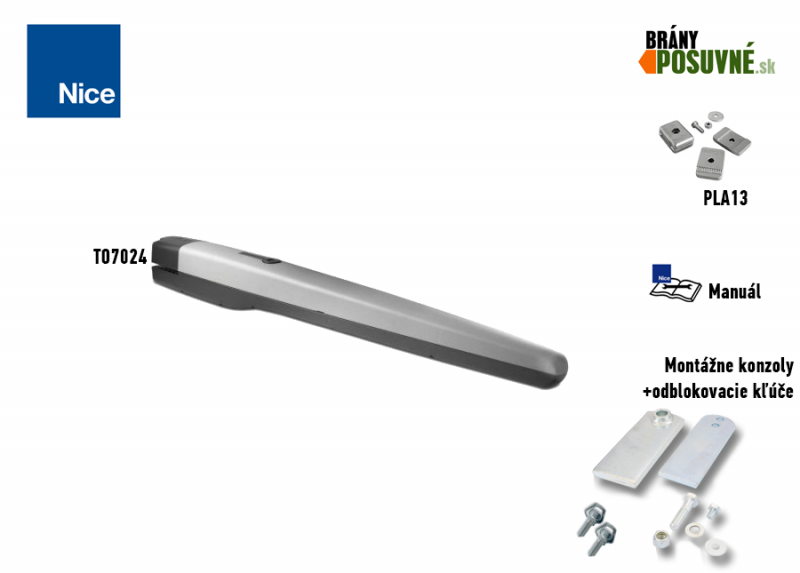

1 × | Motor NICE Toona 7 TO7024 |
TO7024 |
|
|
Motorul electromecanic NICE Toona TO7024. Valorile de până la 1 700 kg și până la 7 m sunt limite maxime; verificați combinația admisă pe baza graficului TO7024. |
||||
 |
2 × | Opritoare mecanice interne pentru deschidere și închidere | PMD1641R01.4610 | |
|
Opritoarele interne stabilesc pozițiile de deschidere și închidere; evaluați necesitatea unor opritoare suplimentare în funcție de poarta completă. Instrucțiuni de reglare. |
||||
 |
2 × | Cheie de deblocare | CM-B | |
|
În cazul unei pene de curent, se folosește pentru deblocarea motorului, astfel încât poarta să poată fi deplasată manual, prin împingere sau tragere. |
||||
 |
1 × | Suport frontal pentru fixare cu șuruburi |
PMD1640R02.4610 |
|
|
Se înșurubează pe partea rigidă a canatului; atenție, se montează la o înălțime diferită față de suportul posterior. |
||||
 |
1 × | Bolț pentru suportul frontal | R8.5120 Șaibă V8X16.5102 Bolț |
|
|
Se folosește pentru fixarea părții frontale a motorului de suportul frontal. |
||||
 |
1 × | Suport posterior pentru sudare | PMD1642.4610 | |
|
Se sudează pe placa de montaj cu găuri pentru șuruburi sau pe un stâlp de oțel. Atenție, se montează la o înălțime diferită față de suportul frontal. |
||||
 |
1 × | Placă de montaj sub suportul posterior | PMD1639.4610 | |
|
Pe aceasta se sudează suportul posterior. Placa de montaj se fixează apoi de stâlp sau de zid. |
||||
 |
2 × | Bolț pentru suportul posterior | D12.5110 Piuliță R12.5120 Șaibă V12X60.5102 Știft |
|
|
Servește la fixarea părții din spate a motorului de consola din spate. |
||||
Această pagină prezintă un motor individual, cu piese de montaj. Pentru funcționarea automată sunt necesare o unitate de comandă adecvată și elementele de siguranță pentru întreaga poartă; conținutul seturilor complete este indicat pe paginile dedicate.

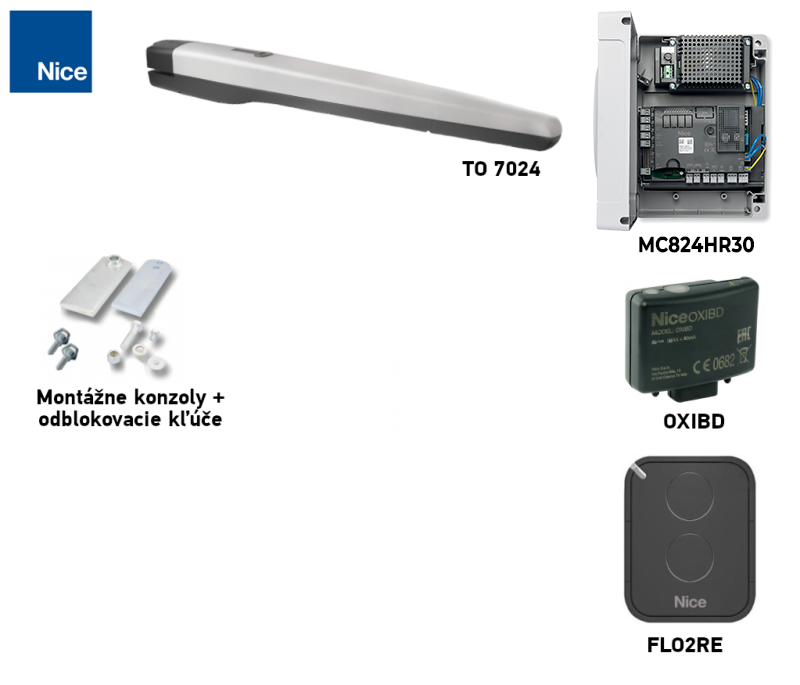

Seturi promoționale cu TO7024
Verificați conținutul și numărul de motoare pentru fiecare set. Compatibilitatea canatului este determinată de graficul TO7024; 7 m și 1 700 kg nu sunt valori valabile simultan.

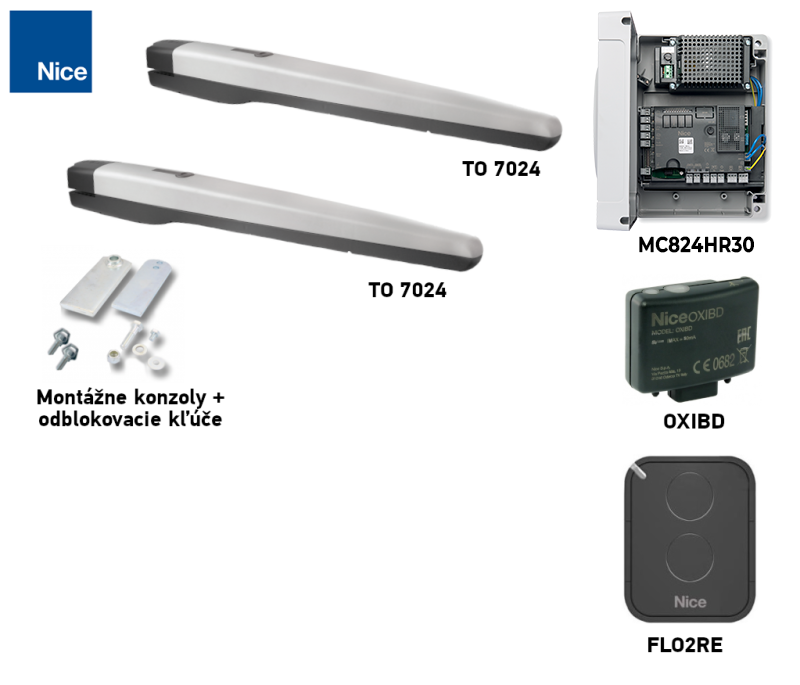

| Set pentru poartă cu un singur canat » | Set pentru poartă cu două canaturi » |
|---|---|
|
Motor TO7024, unitate de comandă, telecomandă, receptor. |
2 x motor TO7024, unitate de comandă, telecomandă, receptor. |

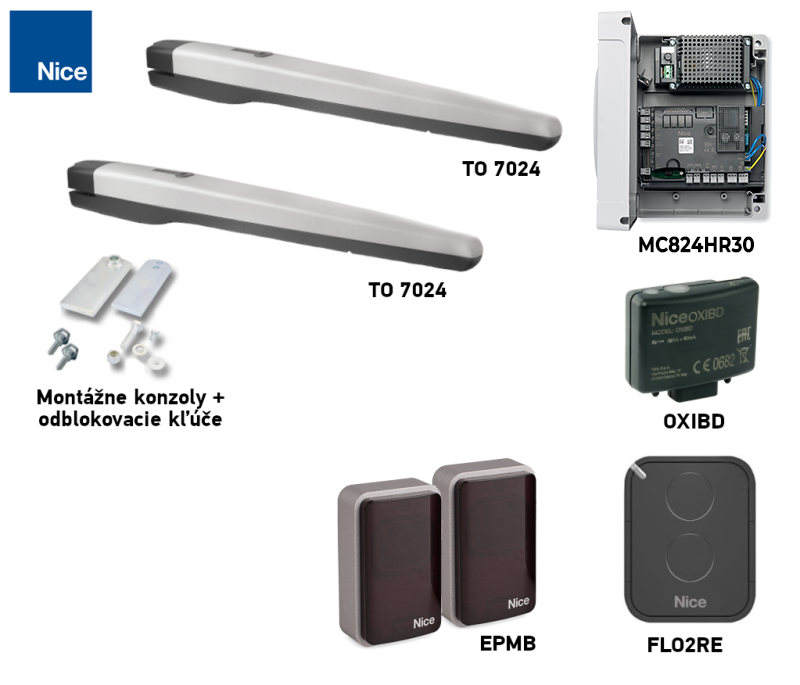

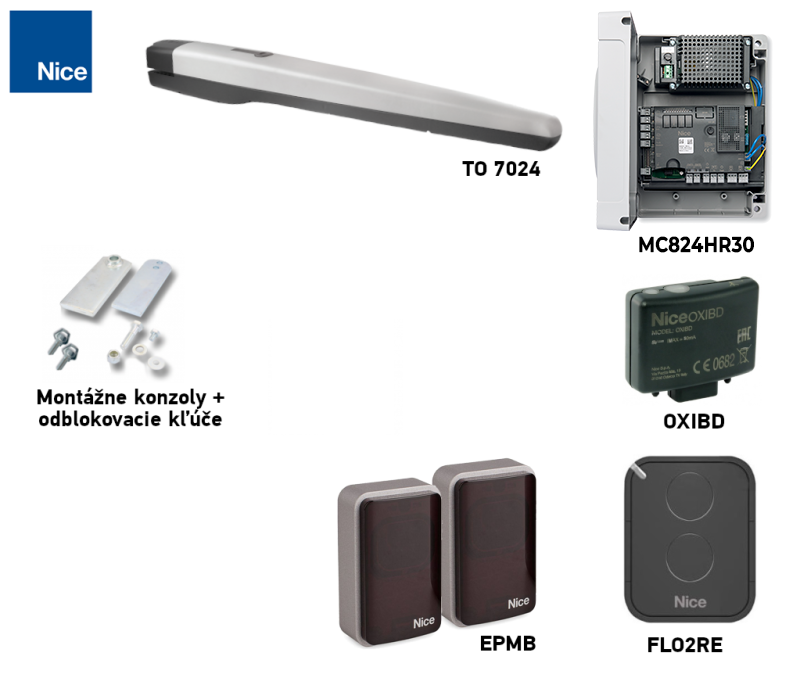

| Set pentru poartă cu un singur canat, cu fotocelule » | Set pentru poartă cu două canaturi, cu fotocelule » |
|
Motor TO7024, unitate de comandă, telecomandă, receptor, fotocelule. |
2 x motor TO7024, unitate de comandă, telecomandă, receptor, fotocelule. |

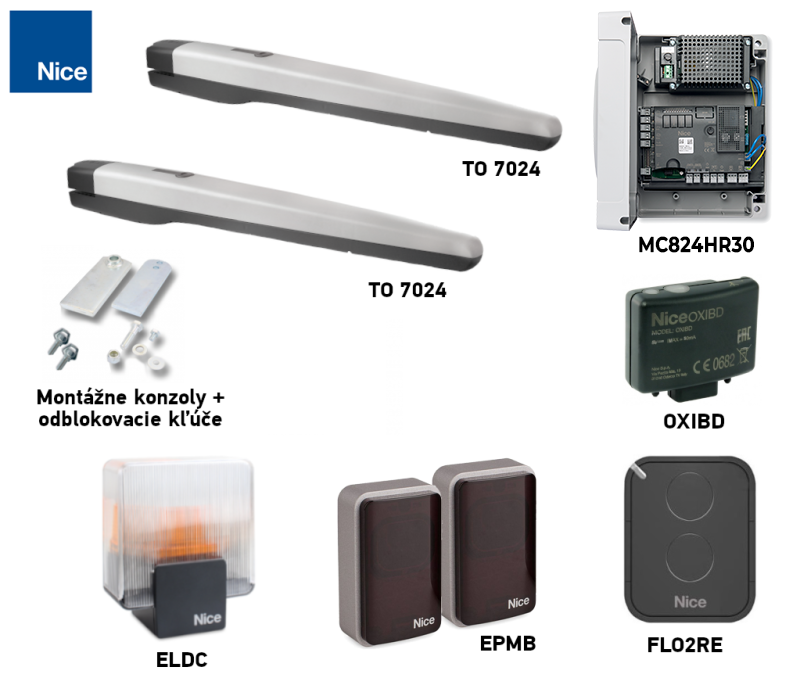

| Set pentru poartă cu un singur canat, cu accesorii » | Set pentru poartă cu două canaturi, cu accesorii » |
|
Motor TO7024, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare. |
2 x motor TO7024, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare. |
Conectarea accesoriilor la MC824HR30
Următoarele borne aparțin unității de comandă MC824HR30/MCA1R30 într-un sistem cu motorul TO7024, nu motorului în sine. Înainte de a lucra, deconectați alimentarea de la rețea și bateria de rezervă. Pentru o altă placă, folosiți schema aferentă acesteia.
| Accesorii | Borne, tensiune și polaritate |
|---|---|
| Fotocelule BlueBUS | Fotocelulele compatibile, de exemplu EPMB, conectați-le cu două fire la BlueBUS. + și − nu au polaritate. Setați adresa, iar după modificarea dispozitivelor, repetați procedura de învățare. |
| STOP și comenzi | Intrarea STOP acceptă un contact fără potențial NO, NC sau un element cu rezistența de 8,2 kΩ; starea acestuia este învățată. SbS, Open și Close acceptă un contact fără potențial NO la perechea de borne corespunzătoare. Contactele nu au +/−; nu aplicați tensiune externă la intrare. |
| Alimentare auxiliară | Borna din dreapta a perechii STOP = −, borna din stânga a perechii SbS = +, în orientarea imaginii de mai jos (inscripțiile deasupra bornelor). Alimentarea unui cititor sau modul compatibil: 24 V DC (−30 % până la +50 %), maximum 200 mA, inclusiv în modul Stand-by. Conectați separat releul de comandă al modulului ca un contact fără potențial; verificați intervalul de tensiune admis și consumul modulului. |
| Lampă de semnalizare, yală, indicator luminos | FLASH: 12 V DC, maximum 21 W; ELS: 12 V AC, maximum 15 VA, fără polaritate fixă +/−; OGI: 24 V DC, maximum 4 W. Pentru FLASH/OGI, schema nu indică ordinea +/− pe perechea de borne, așadar nu o deduceți; pentru un produs polarizat, verificați marcajele atât pe placă, cât și pe produs. Funcția ieșirilor poate fi modificată prin programare. |
| Radio și alimentare de rezervă | Receptorul cu conectare directă se montează în conectorul SM, iar acumulatorul de rezervă în conectorul său, conform plăcii instalate. Nu se conectează la BlueBUS sau la bornele motorului. |
Pentru pozițiile detaliate ale bornelor, procedura de învățare și testarea elementelor de siguranță, consultați manualul propriu al unității de comandă MC824HR30.
Accesorii în funcție de unitatea de comandă
Alegerea depinde de placa instalată efectiv, de intrări, receptor și tensiune. O placă mai veche, compatibilă, nu devine astfel una din generația actuală.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Electronică pentru motor; alegeți manualul în funcție de placa instalată efectiv. | Actuală: MC824HR30/MCA1R30 pentru unul sau două motoare de 24 V. Ansamblu compatibil mai vechi: MC824HR10 cu placa MCA1R10 (SPMCA1). Nu folosiți manualul acesteia pentru R30. |
| Girofar | Semnalizează mișcarea. Antena este inclusă doar la modelele pentru care producătorul o specifică. Alegerea depinde de ieșirea unității de comandă. |
La MC824HR30, ieșirea FLASH este destinată unui girofar de 12 V, de până la 21 W. Pentru o altă lampă, verificați tensiunea, puterea și modul de clipire. |
| Fotocelule | Monitorizează zona acoperită de fascicul și transmit semnalul către unitatea de comandă. Reacția porții depinde de conectare și de setări; după montaj, testați întregul ansamblu. | |
| Telecomandă | Alegeți telecomanda în funcție de receptorul și codarea instalate în unitatea de comandă. ON3EBD este compatibil cu OXIBD, iar ON3ELR cu OXILR. | |
| Receptor | Receptorul radio trebuie să fie compatibil cu codarea telecomenzii; interfețele pentru casa inteligentă au funcții diferite. |
|
| Antenă | Îmbunătățește recepția receptorului dacă este amplasată și conectată corect. | |
| Tastatură | Comandă prin cod. Tastatura BlueBUS necesită o placă ce acceptă dispozitive de comandă. | |
| Selector cu cheie | Comandă printr-o intrare de comandă compatibilă a unității de comandă. | |
| Încuietori electrice | Asigurarea foii; verificați modul de comandă și tensiunea încuietorii în funcție de unitatea de control și de montaj. |
|
| Cititoare de carduri | ETPB necesită suport pentru dispozitivele de comandă BlueBUS pe placa respectivă. |
|
| Sursă de alimentare de rezervă | Funcționarea în cazul unei pene de curent este posibilă cu o baterie conectată la o unitate de control compatibilă. | PSS324 este tipul actual pentru MC824HR30. Mai veche PS324 necesită la R30 CABLA11 și modul standby dezactivat. Verificați condițiile în manualul plăcii instalate. |
Domeniul de utilizare pentru o singură foaie
Lungimea și greutatea reprezintă o limitare comună. Curba TO7024 ajunge la 1 700 kg la 3 m; la 7 m, aproximativ 750 kg. Folosiți numai curba modelului dumneavoastră și țineți cont de rezistența la mișcare, de umplerea plină și de vânt; valorile extreme nu pot fi asociate automat.
Durata de viață în funcție de sarcină
Pentru o singură foaie, adunați indicii corespunzători greutății, lungimii și mediului. Apoi comparați suma cu graficul NICE. Graficul nu indică valori peste 100%. Este vorba despre o estimare orientativă a duratei de viață de 80 000 până la 250 000 de cicluri de lucru, în funcție de sarcină, nu despre o garanție.
| Efect asupra unei singure foi | Indice |
|---|---|
| Greutate de până la 400 kg | 0 % |
| Peste 400 până la 500 kg | 10 % |
| Peste 500 kg | 20 % |
| Lungime 2–3 m | 0 % |
| Lungime 3–4 m | 0 % |
| Lungime peste 4 până la 5 m | 10 % |
| Lungime peste 5 până la 6 m | 20 % |
| Lungime peste 6 până la 7 m | 30 % |
| Temperatură peste 40 °C, sub 0 °C sau umiditate peste 80 % | 20 % |
| Umplere plină a foii | 15 % |
| Zonă cu vânt | 15 % |
| Graficul NICE |
|---|
|
Montarea motorului și a consolelor
Înainte de montare, verificați rezistența porții, mișcarea manuală lină a foii, spațiul necesar pentru deblocare și un loc potrivit pe partea rigidă a foii. Încredințați montajul și conectarea electrică unui tehnician calificat.
Fixarea consolei din spate și graficul A/B/C
Stâlp și console: Ca recomandare orientativă, sugerăm un stâlp solid din oțel de 120 × 120 mm. La 100 × 100 mm montatorul trebuie să evalueze separat grosimea peretelui, ancorarea, fundația, decalajul balamalei și sarcina vântului. Secțiunea transversală, de una singură, nu garantează rezistența.
Măsurați decalajul balamalei C . Pe graficul original TO7024, trasați de la C o linie orizontală și citiți valoarea B; intersecția cu linia recomandată r.i.l. determină unghiul și, pe verticală, valoarea A. Dimensiunile A și B ar trebui să fie similare. NICE nu recomandă valorile B aflate sub linia t.
Dacă profilul stâlpului sau poziția balamalei nu permit respectarea graficului, consola din spate trebuie modificată sau trebuie realizată o prindere prelungită potrivită pentru Toona 6–7. La deschiderea spre exterior este necesară o prindere prelungită în spate. Alegeți dimensiunile în funcție de poarta reală și verificați întreaga cursă înainte de sudura finală.
După verificarea geometriei, fixați solid consola din spate de placa de montaj și de stâlp. Alegeți elementele de fixare în stâlp în funcție de suport. Fixați consola din față pe partea rigidă a foii; motorul trebuie să aibă un mic joc necesar la bolțuri, pentru a nu se bloca.
Pentru TO7024 este disponibilă separat consola din spate PMD1642.4610. Este o piesă de schimb pentru prinderea originală; prelungirea necesară în cazul unei geometrii atipice trebuie proiectată separat.
Dimensiune D = 1 070 mm. După ce determinați A din grafic, citiți E din tabelul NICE; diferența de înălțime dintre consola din față și cea din spate este F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
La bolțul din spate, NICE prescrie strângerea piuliței, apoi slăbirea ei cu 1/10 de tură, astfel încât să rămână un joc minim între piese. Strângeți prinderea din față conform desenului producătorului.
Cablarea și conectarea motorului
Înainte de a deschide capacul și de a efectua conexiunile, deconectați alimentarea electrică. Motorul are borne separate pentru encoder și motorul de 24 V c.c.; nu le inversați. Conectați conductorii și împământarea de protecție conform schemei originale NICE și instrucțiunilor unității de comandă montate efectiv. Marcajul 24 V indică tensiunea motorului, nu și tensiunea de alimentare de la rețea a unității de comandă.
La deschiderea spre exterior, conform NICE, se schimbă polaritatea alimentării motorului. În același timp, trebuie proiectată corect geometria de montaj; simpla schimbare a conductorilor nu este suficientă. Verificați apoi sensul de mișcare, pozițiile de oprire și dispozitivele de siguranță conform instrucțiunilor plăcii de comandă instalate.
Opritoarele interne pentru deschidere și închidere
La seria Toona 6–7 opritoarele mecanice se reglează pentru deschidere și închidere. Deblocați motorul și deplasați canatul astfel încât șurubul opritorului să fie accesibil; slăbiți șurubul, reglați manual poziția de deschidere dorită, apropiați opritorul de bolț și strângeți-l. Repetați aceeași procedură în poziția de închidere dorită, apoi blocați motorul. Verificați pozițiile finale și siguranța întregii porți în timpul testelor.
Testare înainte de prima utilizare
După montare și reglarea opritoarelor, un tehnician calificat trebuie să testeze întreaga poartă, nu doar pornirea motorului. Pentru verificare, NICE indică deplasarea manuală a canatului, cu motorul deblocat, cu o forță de cel mult 390 N.
- Verificați deplasarea manuală lină pe toată cursa, rezistența consolelor și deblocarea în condiții de siguranță.
- Repetați comenzile de deschidere, oprire și închidere; verificați sensul, oprirea, opritoarele și, la porțile cu două canaturi, ordinea acestora conform instrucțiunilor unității de comandă.
- Verificați individual fotocelulele, muchiile de siguranță și celelalte dispozitive de protecție instalate. Tehnicianul va măsura forțele de funcționare conform cerințelor în vigoare; poarta poate fi utilizată numai după ce testul a fost trecut cu succes.
Demonstrații practice de montare TO7024
Scurtarea consolei din spate după stabilirea dimensiunilor de montaj
Sudarea consolei din spate pe placa de montaj
Fixarea motorului pe consola din spate

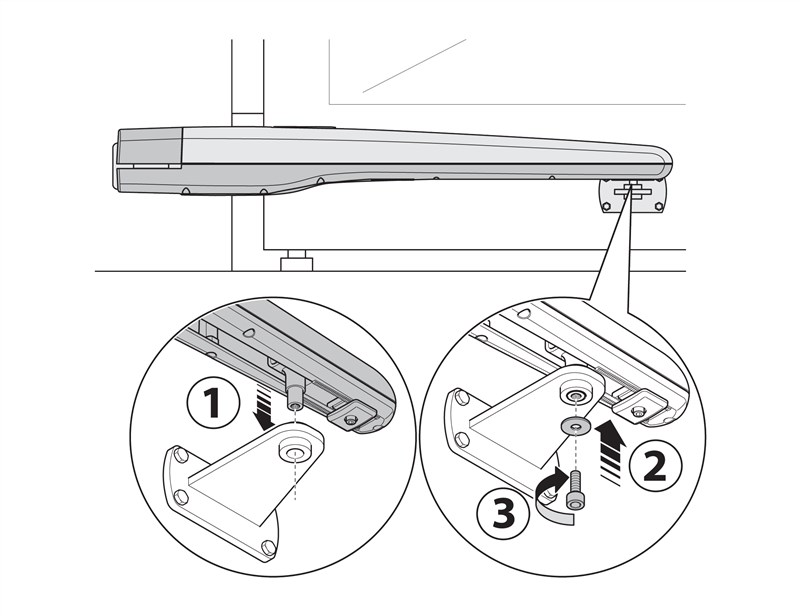

Fixarea TO7024 pe consola din față

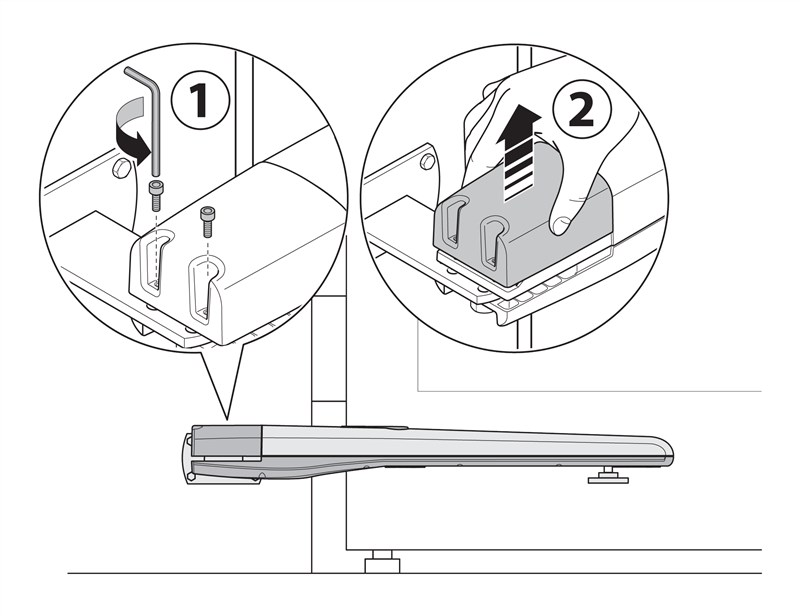

Demontarea capacului motorului înainte de introducerea cablului

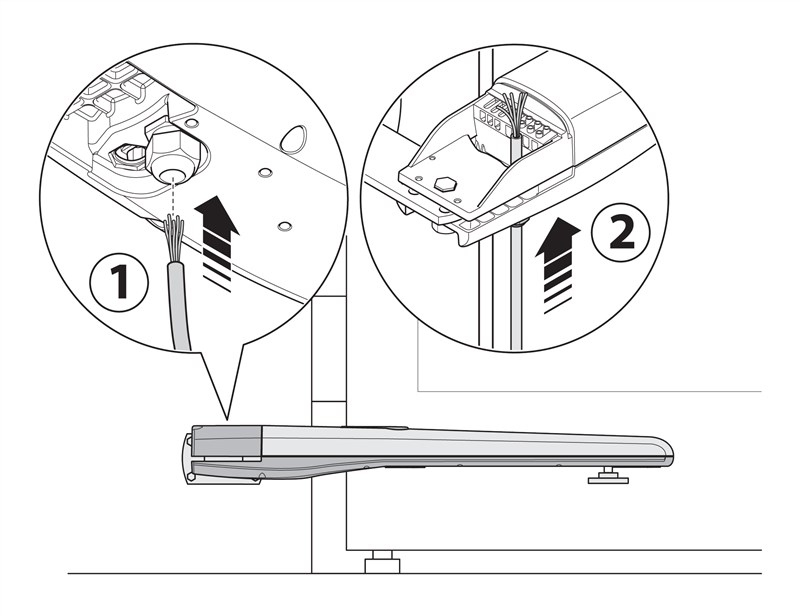

Introducerea cablului în motor

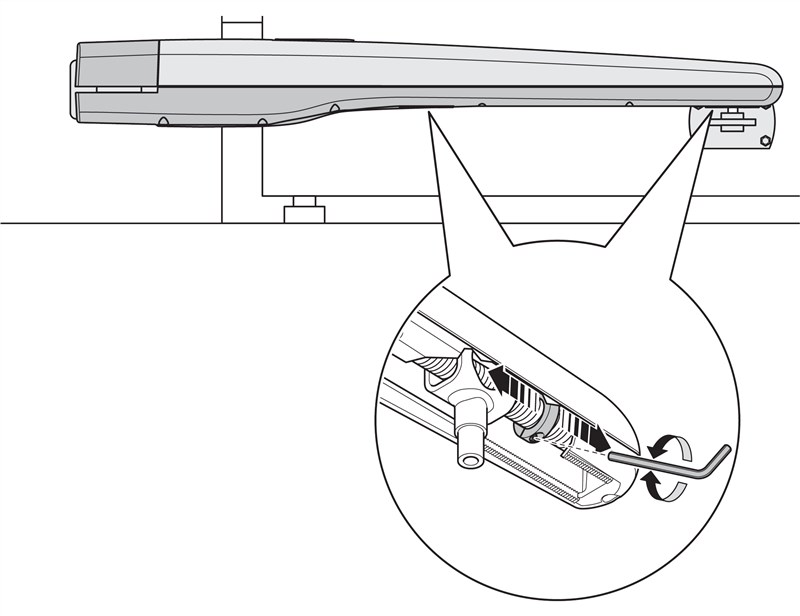

Demonstrație de reglare a opritoarelor interne TO7024
Deblocarea manuală a motorului
Deblocați sau blocați motorul numai când canatul este oprit. Dacă este instalată o yală electrică, deblocați-o mai întâi. În caz de defecțiune, deconectați alimentarea electrică.
- Glisați capacul încuietorii de deblocare.
- Introduceți cheia furnizată și rotiți-o în sensul acelor de ceasornic.
- Ridicați maneta și deplasați canatul manual. Pentru a bloca din nou motorul, coborâți maneta, rotiți cheia înapoi, scoateți-o și închideți capacul.
Verificare și întreținere
Revizia trebuie efectuată cel târziu la fiecare 6 luni de către un tehnician calificat. După deconectarea alimentării, acesta va verifica fixările, coroziunea, uzura, îmbinările cu șuruburi și lubrifierea șurubului cu piuliță. După reconectarea alimentării, va testa mișcarea, deblocarea și toate dispozitivele de siguranță.
Fotografii cu montajul seriei NICE Toona
Fotografiile prezintă diverse configurații Toona. Pentru TO7024, dimensiunile de montaj și conexiunile sunt stabilite de desenele NICE ale modelului de mai sus; fotografia bornierului este doar orientativă.
Motor NICE Toona pe o poartă batantă cu umplutură din șipci
Fixarea motorului NICE Toona pe un stâlp de oțel
Poartă batantă cu motor Toona și tablou de comandă separat
Motor NICE Toona pe o poartă batantă verde
Poartă cu două canaturi, cu două motoare NICE Toona
Fotografie cu caracter ilustrativ a blocului de borne al motorului Toona 24 V
Comparație între lungimile motoarelor din gama NICE Toona
Motor NICE Toona deblocat manual
Vedere a părții inferioare a motorului NICE Toona
Caracteristici tehnice
| Parametru | Valoare |
|---|---|
| Model | TO7024 |
| Tensiunea motorului | 24 V DC |
| Curent maxim / nominal | 5 A / 2,5 A |
| Putere maximă / nominală | 120 W / 60 W |
| Cursă | 584 mm |
| Viteză fără sarcină | 0,013 m/s |
| Forță maximă / nominală | 2 700 N / 1 400 N |
| Cicluri pe oră la forța nominală | 41 |
| Grad de protecție | IP44 |
| Temperatura de funcționare | −20 până la +50 °C |
| Clasa de izolație | F |
| Durată de viață estimată | 80 000 până la 250 000 de cicluri, în funcție de sarcină |
| Dimensiuni L × l × Î | 1 200 × 128 × 150 mm |
| Greutatea motorului | 15 kg |
