NICE Toona TO6024HS – motor rapid de 24 V pentru poartă batantă
NOU| Disponibilitatea produsului: | până la 7 zile | Expediem în mod standard produsele în termen de 7 zile. |
|---|
până la 7 zile
3.342,75 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului NICE Toona TO6024HS – motor rapid de 24 V pentru poartă batantă
NICE Toona TO6024HS este un actuator independent rapid pentru o foaie de poartă, cu motor 24 V c.c. și encoder magnetic. Valorile-limită 6 m și 1 450 kg trebuie evaluate în funcție de curba de sarcină comună.
NICE indică o deschidere la 90° în aproximativ 30 de secunde în condiții de montaj standard, fără a include pornirea și încetinirea. Timpul efectiv depinde de geometrie, foaia porții și setările unității de comandă. Motorul se vinde separat; accesoriile și unitatea de comandă trebuie alese separat.
| Navigare rapidă | |
|---|---|
| Conținutul pachetului | Accesorii |
| Seturi | Limite |
| Durată de viață | Montaj |
| Conectare | Opritoare |
| Testare | Deblocare |
| Parametri | Întreținere |
| Manual | |
| Accesorii – borne și polaritate | Manual PDF |
Ce conține pachetul actuatorului

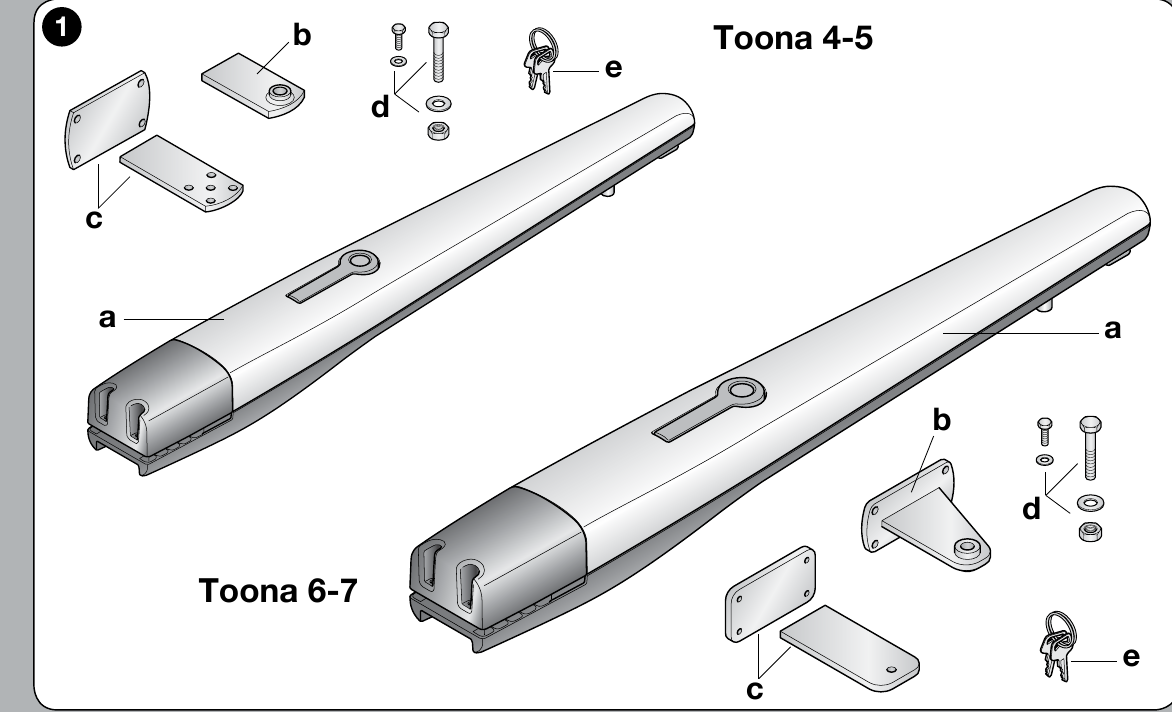

În partea de jos a imaginii originale, etichetată Toona 6–7, se află motorul, consola frontală, consola din spate cu placa, elementele de fixare pentru montaj și cheile pentru deblocarea manuală. Numărul exact al pieselor mici depinde de configurația pachetului livrat; unitatea de comandă și accesoriile de siguranță se aleg separat.
Conectarea accesoriilor la MC824HR30
Următoarele borne aparțin unității de comandă MC824HR30/MCA1R30 în configurația cu motorul TO6024HS, nu motorului în sine. Înainte de a interveni, deconectați alimentarea de la rețea și bateria de rezervă. Pentru o altă placă, utilizați schema aferentă acesteia.

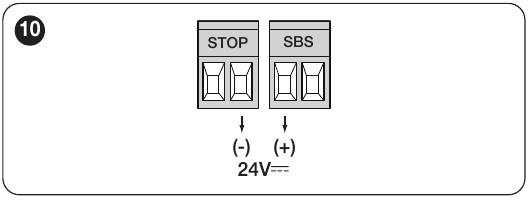

| Accesorii | Borne, tensiune și polaritate |
|---|---|
| Fotocelule BlueBUS | Fotocelulele compatibile, de exemplu EPMB, conectați-le cu două fire la BlueBUS. + și − nu sunt diferențiate. Setați adresa și repetați procedura de învățare după modificarea dispozitivelor. |
| STOP și comenzile | Intrarea STOP acceptă un contact fără potențial NO, NC sau un element cu rezistența 8,2 kΩ; starea acestuia este memorată. SbS, Open și Close acceptă un contact fără potențial NO la perechea de borne corespunzătoare. Contactele nu au polaritate +/− și nu aplicați tensiune externă la intrare. |
| Alimentare auxiliară | Borna din dreapta a perechii STOP = −, borna din stânga a perechii SbS = +, privind imaginea de mai jos (inscripțiile deasupra bornelor). Alimentarea unui cititor sau modul compatibil: 24 V c.c. (−30 % până la +50 %), maximum 200 mA, inclusiv în modul Stand-by. Conectați separat releul de comandă al modulului ca un contact fără potențial; verificați intervalul de tensiune permis și consumul modulului. |
| Lampă de semnalizare, yală, indicator luminos | FLASH: 12 V DC, maximum 21 W; ELS: 12 V c.a., maximum 15 VA, fără polaritate +/− fixă; OGI: 24 V c.c., maximum 4 W. Pentru FLASH/OGI, schema nu indică ordinea +/− la perechea de borne, așadar nu o deduceți; pentru un produs polarizat, verificați marcajele atât pe placă, cât și pe produs. Funcția ieșirilor se poate schimba în funcție de programare. |
| Radio și alimentare de rezervă | Receptorul plug-in se montează în conectorul SM, iar bateria de rezervă în conectorul aferent, conform plăcii instalate. Acestea nu se conectează la BlueBUS sau la bornele motorului. |
Pentru pozițiile detaliate ale bornelor, procedura de învățare și testarea elementelor de siguranță, consultați manualul propriu al unității de comandă MC824HR30.
Unitatea de comandă și accesorii
Motorul comercializat separat necesită o unitate de comandă compatibilă. Actuala MC824HR30/MCA1R30 comandă unul sau două motoare de 24 V și are propriul manual; pentru modelul mai vechi MC824HR10/MCA1R10, utilizați manualul plăcii respective. Verificați conținutul pachetului ales pentru a confirma echiparea exactă.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă motorul de 24 V; alegeți manualul corespunzător plăcii instalate efectiv. | MC824HR30/MCA1R30 |
| Receptor | Alegeți receptorul radio în funcție de codarea telecomenzii și de placă. | OXI · OXIBD · OXILR |
| Telecomandă | Alegeți-o în funcție de receptor; modurile BD și LR necesită receptorul corespunzător. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotocelule | Selectați în funcție de intrările BlueBUS, alimentare și dotările unității de comandă respective. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Lampă de semnalizare | Tensiunea, puterea absorbită și modul de clipire trebuie să corespundă ieșirii unității de comandă. | ELDC · WLT |
Seturi cu motorul TO6024HS
Sunt disponibile seturi separate pentru porți cu unul sau două canaturi. Înainte de a comanda, verificați pe pagina produsului conținutul efectiv al setului și placa.
| Poartă cu un canat | Poartă cu două canaturi |
|---|---|
| Set cu accesorii Set cu fotocelule Set de bază | Set de bază Set cu accesorii Set cu fotocelule |

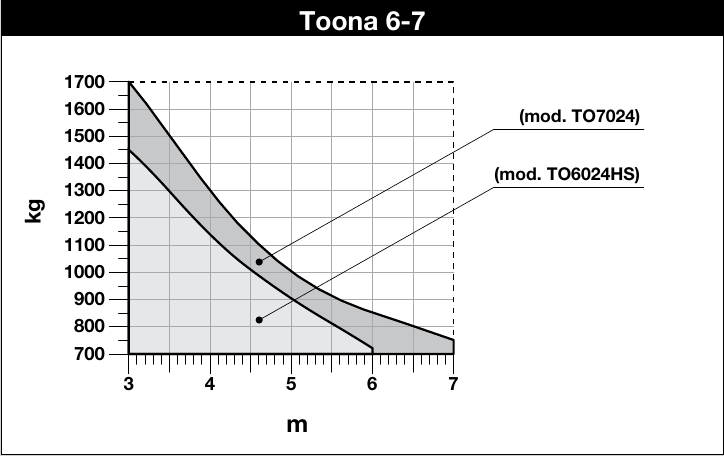

Domeniul de utilizare pentru un canat
Lungimea și greutatea reprezintă o limitare comună. Grafic TO6024HS atinge aproximativ 1 450 kg la 3 m; la 6 m, aproximativ 700 kg. Folosiți doar graficul modelului dumneavoastră și țineți cont de rezistența la mișcare, umplutura plină și vânt; valorile extreme nu pot fi asociate automat.

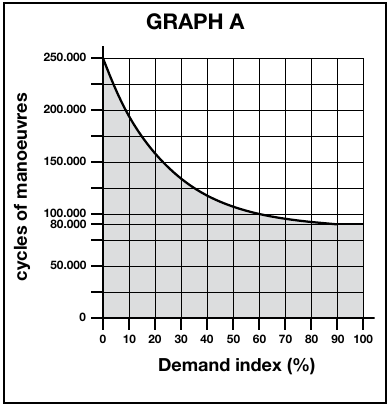

Durata de viață în funcție de sarcină
Pentru un canat, adunați indicii corespunzători greutății, lungimii și mediului. Apoi comparați suma cu graficul NICE. Pentru valori peste 100 %, graficul nu mai indică nicio valoare. Este vorba despre o estimare orientativă a duratei de viață de 80 000 până la 250 000 de cicluri de lucru, în funcție de sarcină, nu de o garanție.
| Impact asupra unui canat | Indice |
|---|---|
| Greutate de până la 400 kg | 0 % |
| Peste 400 până la 500 kg | 10 % |
| Peste 500 kg | 20 % |
| Lungime 2–3 m | 0 % |
| Lungime 3–4 m | 0 % |
| Lungime peste 4 până la 5 m | 10 % |
| Lungime peste 5 până la 6 m | 20 % |
| Temperatură peste 40 °C, sub 0 °C sau umiditate peste 80 % | 20 % |
| Umplutură plină a canatului | 15 % |
| Zonă cu vânt | 15 % |
| Grafic NICE |
|---|
|
Montarea motorului și a consolelor
Înainte de montare, verificați soliditatea porții, mișcarea manuală lină a canatului, spațiul necesar pentru deblocare și un loc potrivit pe partea rigidă a canatului. Încredințați montajul și conectarea electrică unui tehnician calificat.

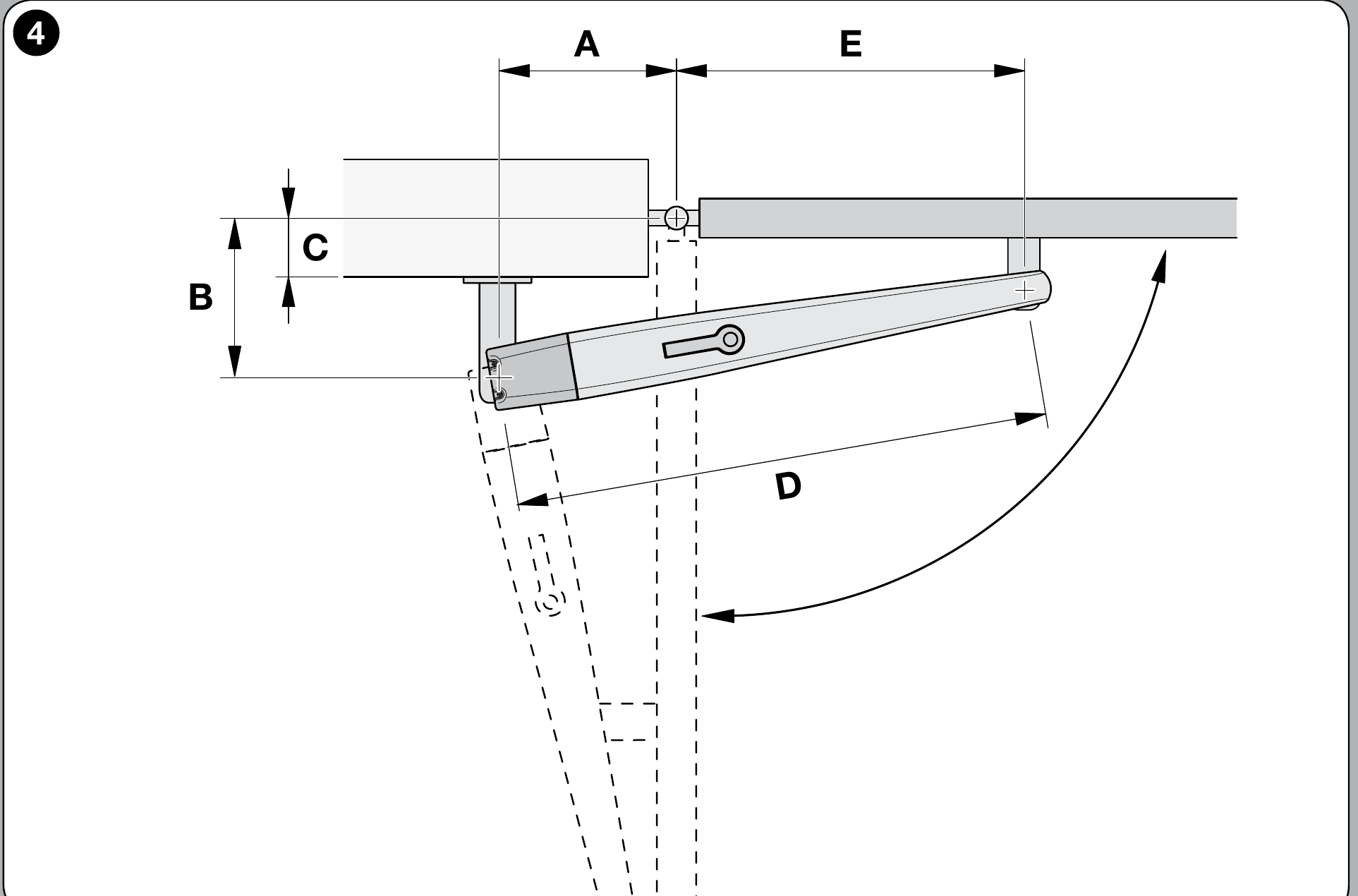

Fixarea consolei din spate și graficul A/B/C
Stâlp și console: Ca recomandare orientativă, recomandăm un stâlp solid din oțel de 120 × 120 mm. Pentru 100 × 100 mm montatorul trebuie să evalueze separat grosimea peretelui, ancorarea, fundația, decalajul balamalei și sarcina vântului. Secțiunea transversală, prin ea însăși, nu garantează rezistența.

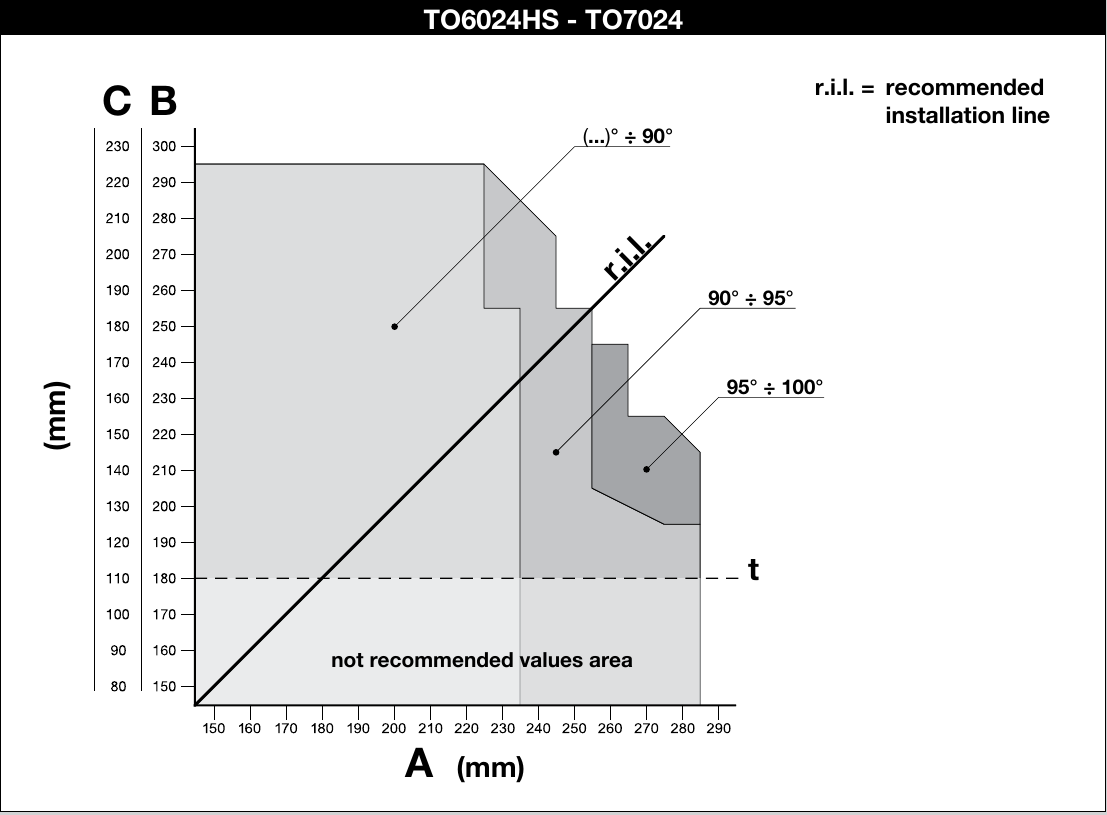

Măsurați decalajul balamalei C. Pe graficul original TO6024HS/TO7024, trasați o linie orizontală de la C și citiți valoarea B; intersecția cu linia recomandată r.i.l. va determina unghiul și, prin verticală, valoarea A. Dimensiunile A și B trebuie să fie similare. Valorile B sub linia t nu sunt recomandate de NICE.

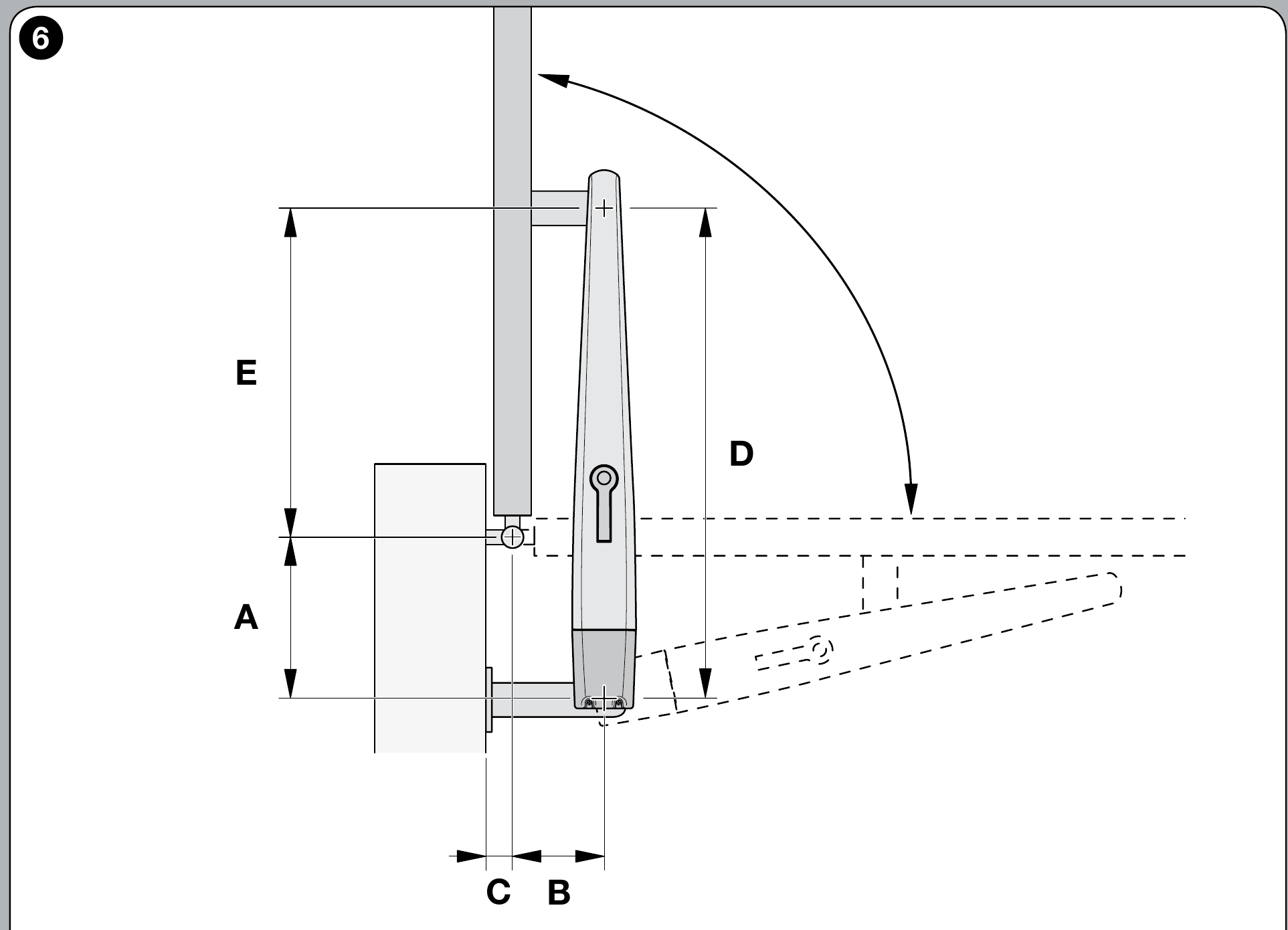

Dacă profilul stâlpului sau poziția balamalei nu permit respectarea graficului, consola din spate trebuie modificată sau trebuie realizată o prindere prelungită adecvată pentru Toona 6–7. La deschiderea spre exterior, este necesară o prindere prelungită în spate. Alegeți dimensiunile în funcție de poarta reală și verificați cursa completă înainte de sudura finală.
După verificarea geometriei, îmbinați ferm consola din spate cu placa de montaj și stâlpul. Alegeți elementele de fixare în stâlp în funcție de materialul suport. Fixați consola din față pe partea rigidă a canatului; motorul trebuie să aibă jocul necesar, mic, la bolțuri, pentru a nu se bloca.

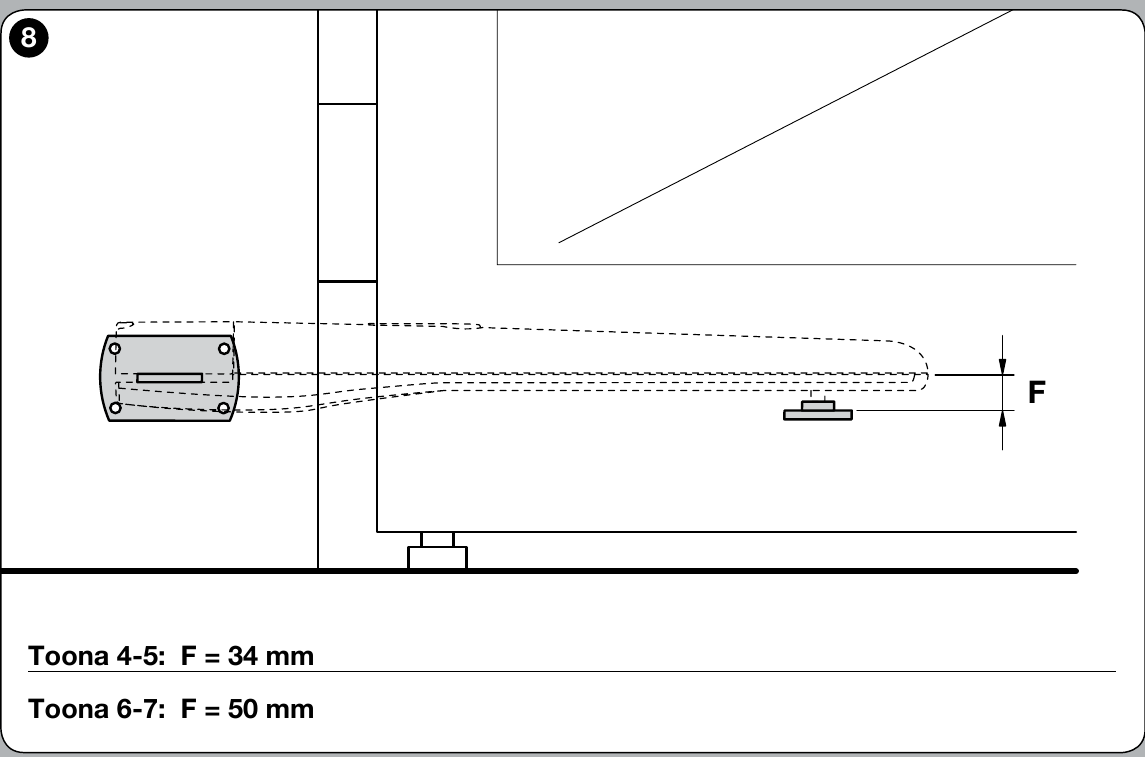

Dimensiune D = 1 070 mm. După ce determinați A din grafic, citiți E din tabelul NICE; diferența de înălțime dintre consola din față și cea din spate este F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
La bolțul din spate, NICE prescrie să strângeți piulița, apoi să o slăbiți cu 1/10 de rotație, astfel încât între piese să rămână un joc minim. Strângeți prinderea din față conform desenului producătorului.

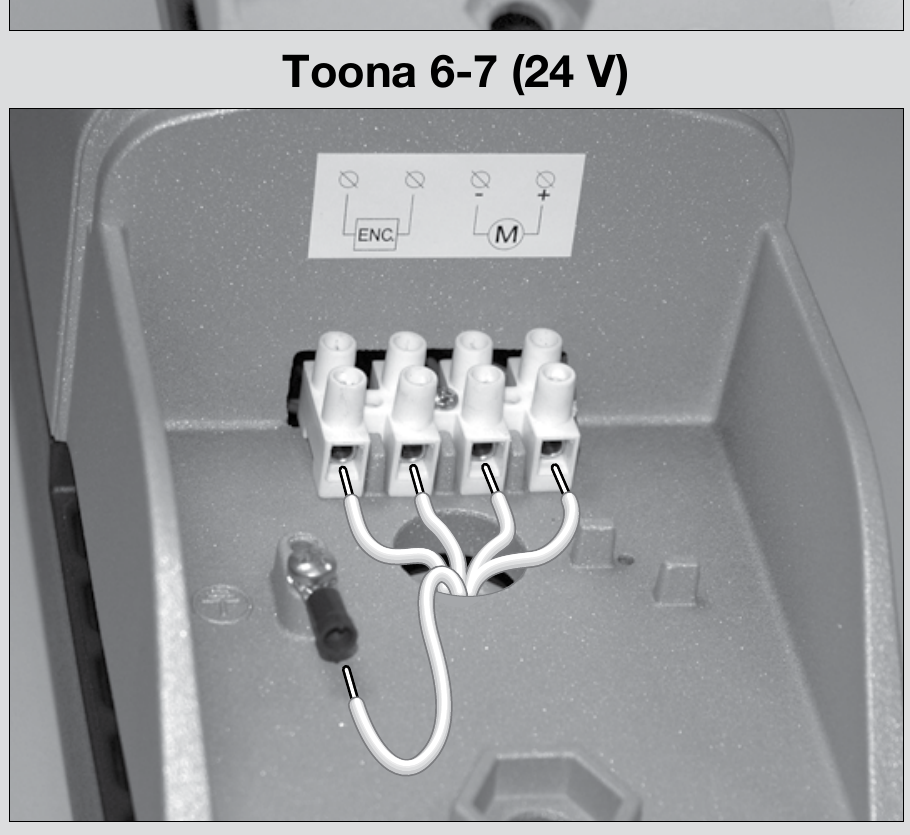

Cablajul și conectarea motorului

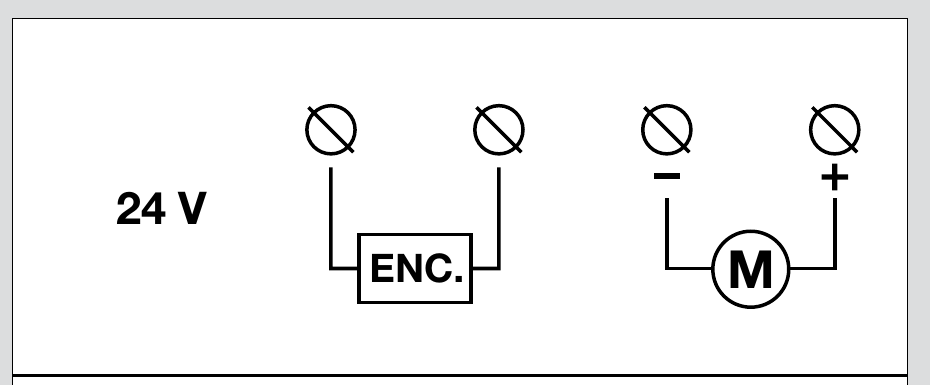

Înainte de a deschide capacul și de a efectua conexiunile, deconectați alimentarea. Unitatea de acționare are borne separate pentru encoder și motorul de 24 V c.c.; nu le inversați. Conectați conductorii și împământarea de protecție conform imaginii originale NICE și instrucțiunilor unității de comandă instalate efectiv. Valoarea de 24 V reprezintă tensiunea motorului, nu și alimentarea de la rețea a unității de comandă.
La deschiderea spre exterior, conform NICE, polaritatea alimentării motorului se inversează. În același timp, trebuie proiectată corect geometria de montaj; simpla schimbare a firelor nu este suficientă. Verificați apoi direcția de mișcare, pozițiile de oprire și dispozitivele de siguranță conform instrucțiunilor plăcii instalate.

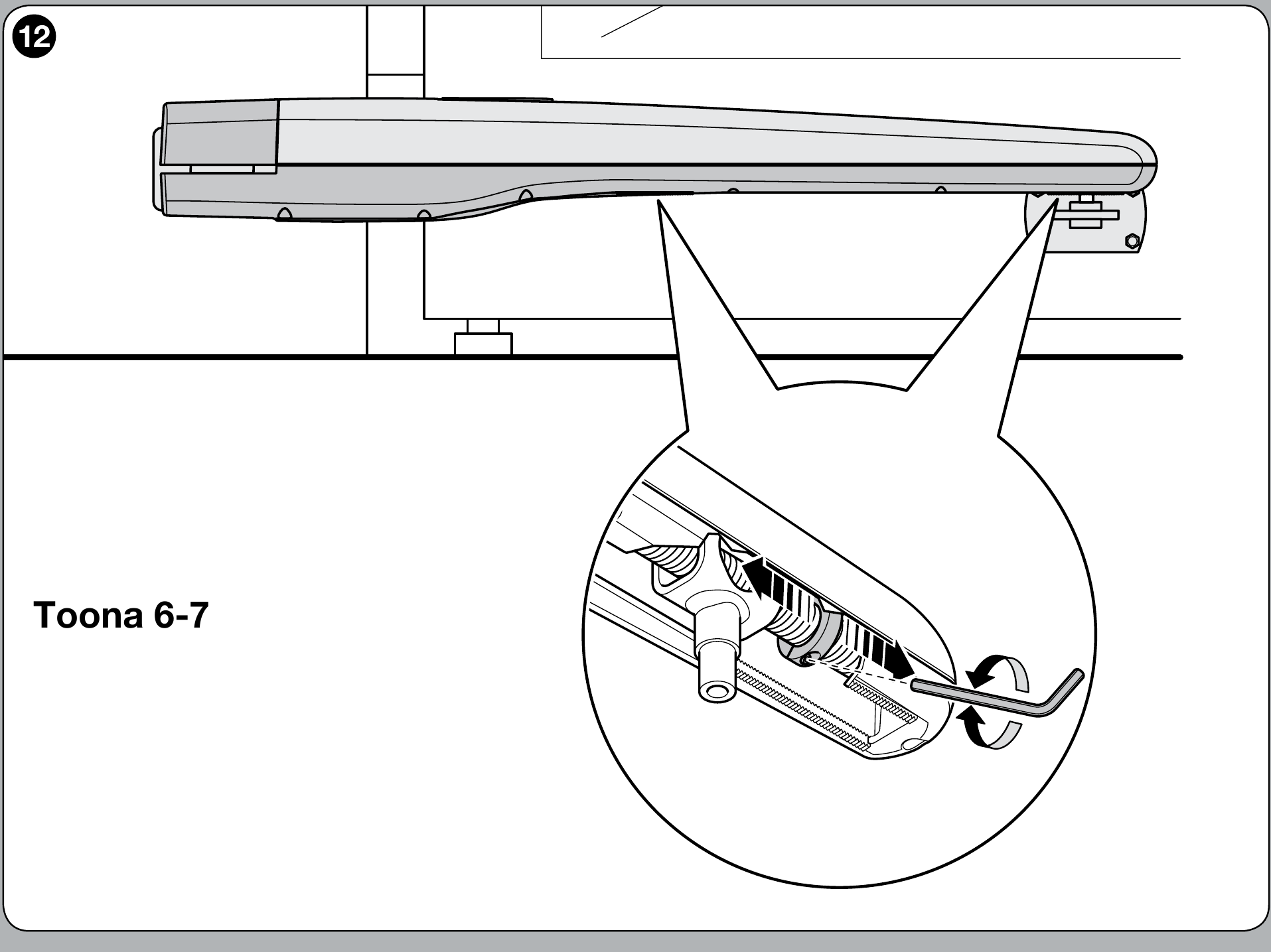

Opritoarele interne pentru deschidere și închidere
La seria Toona 6–7 opritoarele mecanice se reglează atât pentru deschidere, cât și pentru închidere. Deblocați motorul, deplasați canatul până când șurubul opritorului este accesibil, slăbiți-l, reglați manual poziția de deschidere dorită, aduceți opritorul lângă bolț și strângeți-l. Repetați aceeași procedură în poziția de închidere dorită, apoi blocați motorul. Verificați pozițiile finale și siguranța întregii porți în timpul testelor.
Testarea înainte de prima utilizare
După montarea și reglarea opritoarelor, un tehnician calificat trebuie să testeze întreaga poartă, nu doar pornirea motorului. Ca verificare, NICE indică deplasarea manuală a canatului cu mecanismul de acționare deblocat, folosind o forță de cel mult 390 N.
- Verificați deplasarea manuală lină pe toată cursa, rezistența consolelor și deblocarea în condiții de siguranță.
- Executați în mod repetat comenzile de deschidere, oprire și închidere; verificați direcția, oprirea, opritoarele și, în cazul porților cu două canaturi, ordinea de mișcare conform instrucțiunilor unității de comandă.
- Verificați individual fotocelulele, muchiile de siguranță și celelalte protecții instalate. Tehnicianul va măsura forțele de funcționare conform cerințelor în vigoare; poarta poate fi utilizată numai după ce trece testul.

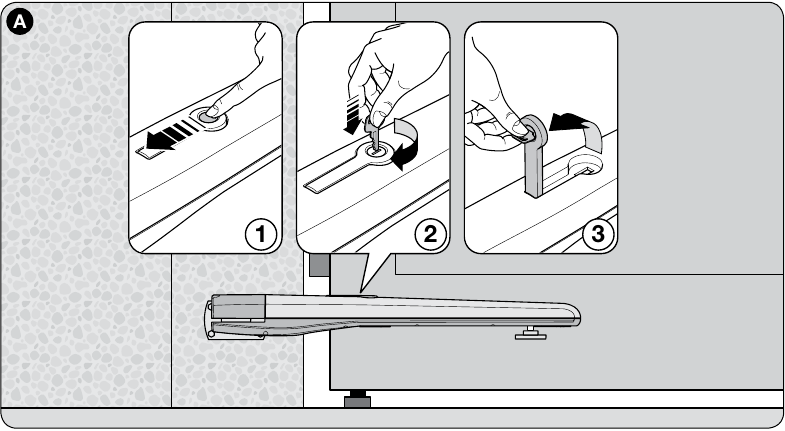

Deblocarea manuală a mecanismului de acționare
Deblocați sau blocați mecanismul de acționare numai când canatul este oprit. Dacă este instalată o yală electrică, descuiați-o mai întâi. În caz de defecțiune, deconectați alimentarea.
- Glisați capacul încuietorii de deblocare.
- Introduceți cheia furnizată și rotiți-o în sensul acelor de ceasornic.
- Ridicați maneta și deplasați manual canatul. Pentru a bloca din nou mecanismul, coborâți maneta, rotiți cheia înapoi, scoateți-o și închideți capacul.
Verificare și întreținere
Revizia se efectuează cel târziu la fiecare 6 luni de către un tehnician calificat. După deconectarea alimentării, acesta verifică fixările, coroziunea, uzura, îmbinările cu șuruburi și lubrifierea șurubului cu piuliță. După reconectarea alimentării, testează mișcarea, deblocarea și toate dispozitivele de siguranță.
Caracteristici tehnice
| Parametru | Valoare |
|---|---|
| Model | TO6024HS |
| Tensiunea motorului | 24 V DC |
| Consum maxim / nominal | 5 A / 2,5 A |
| Putere maximă / nominală | 120 W / 60 W |
| Cursă | 584 mm |
| Viteză fără sarcină | 0,016 m/s |
| Forță maximă / nominală | 2 200 N / 1 200 N |
| Cicluri pe oră la forță nominală | 41 |
| Grad de protecție | IP44 |
| Temperatură de funcționare | −20 până la +50 °C |
| Clasa de izolație | F |
| Durată de viață estimată | 80 000 până la 250 000 de cicluri, în funcție de sarcină |
| Dimensiuni L × l × h | 1 200 × 128 × 150 mm |
| Greutatea motorului | 15 kg |
