NICE Toona TO4024 – motor individual de 24 V pentru canaturi de până la 3 m
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
817,89 RON cu TVA
| Greutate |
|---|
| 8,40 kg |
Descrierea produsului NICE Toona TO4024 – motor individual de 24 V pentru canaturi de până la 3 m
NICE Toona 4 TO4024 este un motor independent de 24 V c.c. pentru o singură canată. Conform graficului NICE, la o lungime de 3 m suportă cel mult aproximativ 300 kg; greutatea de 500 kg este valabilă pentru o lungime de până la aproximativ 1,8 m. Evaluați împreună lungimea și greutatea.
Acționarea este ireversibilă, utilizează un encoder și are un opritor mecanic reglabil la deschidere. Pentru seturile TO4024 uzuale actuale, catalogul indică MC824HR30. Alimentarea de la rețea, BlueBUS, receptorul radio și bateria sunt caracteristici ale unității de comandă alese, nu ale motorului în sine.
Toona are un corp din două piese din aluminiu turnat sub presiune, cu finisaj de suprafață, componente interne din oțel, aliaje și tehnopolimeri și o piuliță de ghidare din bronz. Punctele de prindere au dimensiuni compatibile cu cele ale acționărilor NICE Moby și Pluto mai vechi. Motorul este potrivit și pentru utilizare frecventă; în cazul unei porți cu umplutură plină și al unei zone expuse vântului, țineți cont de solicitarea mai mare atunci când alegeți în funcție de graficul duratei de viață.
În configurația cu MC824HR30 învățarea pozițiilor, diagnosticarea, încetinirea, timpul de pauză și deschiderea pietonală sunt funcții ale unității de comandă. Aceasta utilizează BlueBUS pentru dispozitivele de siguranță aferente.
| Navigare rapidă pe această pagină | ||
|---|---|---|
| Conținutul pachetului | Alegere și limite | Seturi |
| Accesorii | Manual | Durată de viață |
| Montaj | Cablare | Opritor |
| Galerie foto | Deblocare | Parametri |
Accesorii compatibile cu acționarea NICE Toona 4 TO4024
Vă recomandăm să achiziționați și următoarele accesorii opționale compatibile cu acționarea:
| Ce | De ce | Tip |
|---|---|---|
|
Unitate de comandă
|
Componenta electronică de comandă a acționării. |
|
| Semnalizează mișcarea porții. Antena este inclusă numai la modelul pentru care este menționată explicit; alegerea lămpii depinde de ieșirea unității de comandă utilizate. |
Ieșirea FLASH de pe MC824HR30 este destinată unei lămpi de 12 V, de maximum 21 W. O altă lampă de semnalizare poate fi aleasă numai după verificarea tensiunii, tipului de alimentare, puterii absorbite și modului de clipire. |
|
| Monitorizează spațiul dintre emițător și receptor. La întreruperea fasciculului, transmit un semnal unității de comandă; reacția acesteia depinde de cablare și de setări. După montaj, poziționarea și funcționarea corecte trebuie testate împreună cu poarta completă. | ||
| Alegeți telecomanda în funcție de receptor și de codarea unității de comandă respective. | ||
| Receptorul trebuie să fie compatibil cu codificarea emițătorului ales; OXIBD și OXILR nu sunt interschimbabile cu toate telecomenzile menționate. |
|
|
| Pentru o rază de acțiune mai bună a telecomenzii. | ||
| Dacă uitați telecomanda sau aveți multe vehicule/persoane și nu doriți să dați câte o telecomandă fiecăruia. | ||
| Comandarea porții cu cheia, prin intermediul unui comutator conectat prin cablaj la unitatea de comandă. | ||
|
Încuietori electromagnetice
|
Încuietoarea menține canatul în poziția închisă. Centrala trebuie să o deblocheze înainte de deschidere; verificați compatibilitatea și tensiunea în funcție de poartă și de unitatea de comandă respectivă. |
|
| Comandați automatizarea apropiind un card sau un breloc de cititor. |
|
|
| În cazul unei pene de curent, alimentează automatizarea prin intermediul unei centrale compatibile; alegerea depinde de revizia plăcii acesteia. |
Pentru centrala actuală MC824HR30 este destinată PSS324. Cea veche PS324 poate fi utilizată pe placa R30 numai cu cablul CABLA11 și cu modul standby dezactivat. Pentru o placă mai veche, consultați manualul aferent. |
| Automatizarea include: | Cod | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 4 TO4024 |
TO4024 |
|
|
Motor electromecanic Toona 4; aproximativ 500 kg pentru o lungime de până la 1,8 m sau 300 kg la 3 m, conform graficului NICE. |
||||
 |
1 × | Opritor mecanic interior pentru deschidere | PLA13 | |
|
Opritorul interior permite reglarea poziției finale de deschidere. Asigurați blocarea mecanică a porții în poziția închisă în funcție de montajul concret. |
||||
 |
2 × | Cheie de deblocare | CM-B | |
|
În cazul unei pene de curent, permite deblocarea automatizării, astfel încât poarta să poată fi mișcată manual, prin împingere sau tragere. |
||||
 |
1 × | Suport frontal pentru sudare | PMDSMAR04.4610 | |
|
Se sudează pe partea fixă a canatului; atenție, se montează la o înălțime diferită față de suportul posterior. Suportul alternativ cu prindere prin înșurubare este PLA8. |
||||
 |
1 × | Bolț pentru suportul frontal | R8.5120 Șaibă V8X10.5102 Bolț |
|
|
Se utilizează pentru fixarea părții frontale a automatizării de suportul frontal. |
||||
 |
1 × | Suport posterior pentru sudare | PMDSMP.4610 | |
|
Se sudează pe placa de montaj cu șuruburi sau pe un stâlp de oțel. Atenție, se montează la o înălțime diferită față de consola din față. Consola prelungită alternativă este PLA6. |
||||
 |
1 × | Placă de montaj sub consola din spate | PMDPA.4610 | |
|
Se sudează pe aceasta consola din spate. Apoi, placa de montaj se fixează de stâlp sau de zid. |
||||
 |
2 × | Bolț pentru consola din spate | D10.5110 Piuliță R10.5120 Șaibă V10X40.5101 Bolț |
|
|
Servește la fixarea părții din spate a actuatorului de consola din spate. |
||||
 |
1 × | Manual de montaj NICE Toona 4 TO4024 | Descărcați | |
|
Manual de montaj în slovacă și cehă pentru motorul Toona. Conectarea și programarea unității de comandă se efectuează conform propriului manual. |
||||
Important: Un motor TO4024 folosit individual necesită o unitate de comandă compatibilă, de exemplu MC824HR30, precum și elemente de siguranță adecvate instalației. Găsiți echipamentele și prețul unui sistem complet de automatizare în kiturile cu acest motor.
(Este acest actuator potrivit pentru mine?)
Comparați cu alte actuatoare:
Pentru modelele mai vechi, verificați disponibilitatea actuală și compatibilitatea dimensiunilor de montaj.
La preț redus kiturile care conțin actuatorul NICE Toona 4 TO4024:
| Kit pentru poartă cu un canat » | Kit pentru poartă cu două canaturi » |
|---|---|
|
Actuator Toona, max. 500 kg la 1,8 m sau 300 kg la 3 m, unitate de comandă, telecomandă, receptor. |
2 x actuatoare Toona, max. 500 kg la 1,8 m sau 300 kg la 3 m, unitate de comandă, telecomandă, receptor. |
| Kit pentru poartă cu un canat, cu fotocelule » | Kit pentru poartă cu două canaturi, cu fotocelule » |
|
Actuator Toona, max. 500 kg la 1,8 m sau 300 kg la 3 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare. |
2 x actuatoare Toona, max. 500 kg la 1,8 m sau 300 kg la 3 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare. |

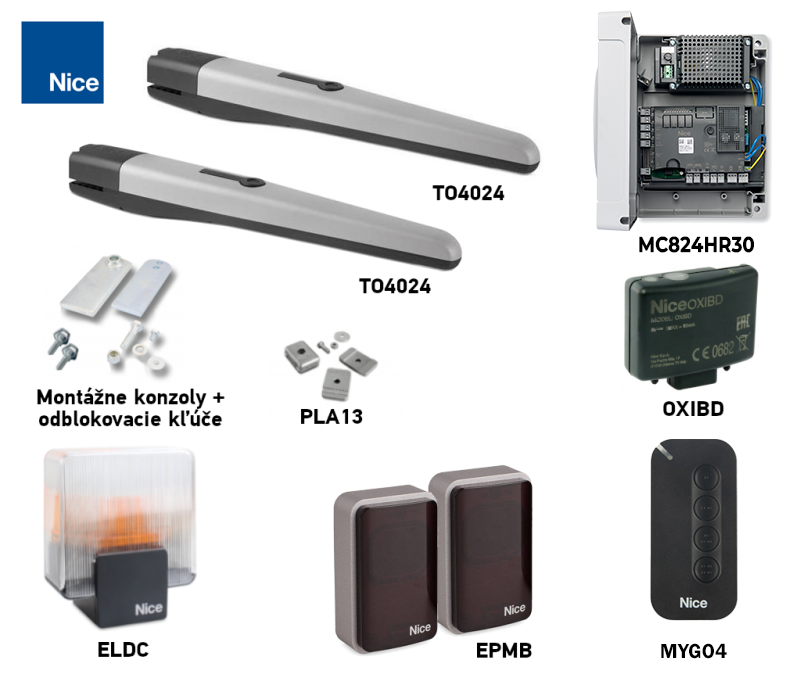

| Kit pentru poartă cu un canat, cu accesorii » | Kit pentru poartă cu două canaturi, cu accesorii » |
|
Actuator Toona, max. 500 kg la 1,8 m sau 300 kg la 3 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare. |
2 x actuatoare Toona, max. 500 kg la 1,8 m sau 300 kg la 3 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare. |
În kiturile cu La MC824HR30, asocierea telecomenzilor se face prin receptor, urmând procedura acestei unități de comandă.. Pentru o altă placă, urmați procedura proprie a acesteia.
Alegerea actuatorului – este actuatorul NICE Toona 4 TO4024 potrivit pentru poarta mea?
Limitele privind lungimea și greutatea canatului
Lungimea și greutatea unui singur canat trebuie evaluate împreună, conform graficului NICE. La o lungime de până la 1,8 m canatul poate cântări aproximativ 500 kg; la o lungime de 3 m aproximativ 300 kg. Valorile de 3 m și 500 kg nu se aplică simultan. Pentru alte dimensiuni, verificați greutatea admisă în grafic și țineți cont și de umplutura plină, de vânt și de mișcarea ușoară a canatului.
Durata de viață a motorului NICE Toona 4 TO4024
Durata de viață este o estimare bazată pe indicele de solicitare, nu o garanție privind numărul de cicluri. Adunați valorile corespunzătoare din tabel, apoi citiți rezultatul pe graficul original NICE.
| Graficul duratei de viață |
|---|
 |
| Factor de influență pentru Toona 4 | Indice |
|---|---|
|
Greutatea canatului de până la 200 kg
|
0 % |
|
Greutatea peste 200 kg și până la 300 kg
|
10 % |
|
Greutatea peste 300 kg și până la 400 kg
|
20 % |
|
Greutatea peste 400 kg și până la 500 kg
|
30 % |
|
Lungimea canatului de la 2 la 3 m
|
20 % |
|
Temperatură peste 40 °C, sub 0 °C sau umiditate peste 80 %
|
20 % |
|
Canat cu umplere plină
|
15 % |
|
Zonă cu vânt
|
15 % |
La calcul, folosiți greutatea unui singur canat. De exemplu, pentru 250 kg, 2,5 m și fără alți factori, indicele este 10 % + 20 % = 30 %; numărul estimat de cicluri se citește pe grafic.
Montarea motorului NICE Toona 4 TO4024
Înainte de fixare, verificați dacă stâlpul, fundația acestuia și ancorarea pot prelua sarcinile produse de canat, motor și vânt. Dimensiunea profilului, de una singură, nu determină dacă este potrivit: contează și materialul, grosimea peretelui, înălțimea, poziția balamalei și starea fundației.
Dacă poziția balamalei și forma stâlpului nu permit respectarea dimensiunilor din graficul de montaj, modificați consola din spate sau folosiți consola prelungită PLA6. Stabiliți dimensiunile A și B pe baza valorii măsurate C și a unghiului de deschidere dorit, conform graficului de montaj NICE. Pentru deschiderea spre exterior este necesară o consolă din spate prelungită; stabiliți-i lungimea conform graficului și verificați ca mișcarea canatului să nu fie obstrucționată.
O configurație tipică (opțională) de conectare a motorului și a accesoriilor arată astfel:
Lista accesoriilor
|

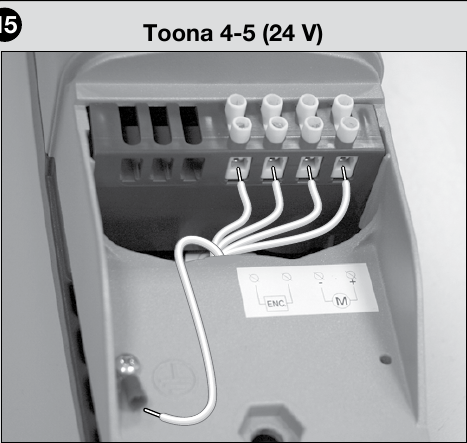

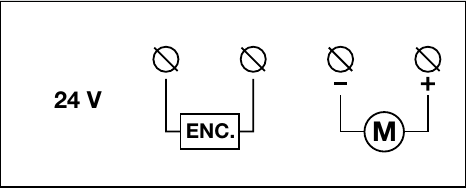

Cablarea motorului NICE Toona TO4024
După deconectarea alimentării de la rețea și a bateriei de rezervă, treceți cablul prin intrarea motorului. TO4024 are marcate bornele + / − ale motorului și o pereche separată de borne pentru encoder; poziția acestora este indicată în imaginea de mai jos. La unitatea de comandă actuală MC824HR30, motorul unic se conectează la M2 iar encoderul acestuia la ENC al motorului 2; M1 rămâne liberă. Encoderul nu are polaritate prestabilită. Ieșirea M2 este destinată motorului, nu alimentării accesoriilor. Pentru două motoare și pentru o altă unitate de comandă, urmați schema plăcii montate efectiv. După conectare, efectuați procedura de învățare prescrisă și verificați sensul de mișcare și funcționarea în siguranță a porții.
Conectarea și configurarea plăcii MC824HR30 utilizați doar într-un ansamblu cu această unitate de comandă instalată efectiv.
Conectarea accesoriilor la MC824HR30
Următoarele borne aparțin unității de comandă MC824HR30, nu motorului TO4024. Conectați-le numai cu alimentarea de la rețea și de la baterie oprită. Pentru o altă placă, folosiți schema corespunzătoare acesteia.
| Ce | Conectare și polaritate |
|---|---|
|
Fotocelule și elemente BlueBUS
|
O pereche compatibilă, de exemplu EPMB, se conectează cu două fire la perechea de borne BlueBUS. + și − nu au polaritate distinctă. Configurați adresa fotocelulelor și, după adăugarea sau eliminarea unui dispozitiv, porniți procedura de memorare a dispozitivelor conectate. |
|
Întrerupător cu cheie sau releu al receptorului
|
Contact fără potențial NO conectați-l la perechea de borne SbS (comandă pas cu pas) sau, după caz, la perechea de borne Open sau Close în funcție de comanda dorită. Nu aplicați tensiune externă la intrarea de comandă. |
|
Muchie de siguranță / STOP
|
Intrarea STOP acceptă un contact NO, NC sau o ieșire cu rezistența de 8,2 kΩ. După modificarea conexiunilor, efectuați procedura de învățare; tipul contactului trebuie să corespundă elementului montat efectiv. |
|
Lampă de semnalizare ELDC
|
Conectați-o la ieșirea FLASH: în modul de lampă de semnalizare 12 V DC, maximum 21 W. Pentru accesoriile cu marcaje +/−, respectați marcajele acestora și schema plăcii unității de comandă. |
|
Electroîncuietoare
|
Ieșire ELS este în modul de blocare 12 V AC, maximum 15 VA. Ieșirea de curent alternativ nu are polaritate +/− fixă; verificați compatibilitatea încuietorii pe eticheta acesteia. |
|
Indicator luminos pentru poarta deschisă
|
Ieșire OGI este destinat pentru 24 V, maximum 4 W. În cazul unui indicator luminos polarizat, respectați marcajele de pe placă și de pe indicator. |
|
Alimentarea cititorului / modulului extern
|
Alimentare auxiliară: borna STOP = −, borna SbS = +, în total maximum 200 mA. Tensiunea este de 24 V DC, cu o toleranță de −30 % până la +50 %; înainte de conectare, verificați tensiunea admisă și consumul modulului. Conectați separat contactul releului de comandă al acestuia, ca pe un contact fără potențial. Aceste borne rămân alimentate și în modul Stand-by. |
|
Radio și baterie de rezervă
|
Receptorul OXIBD se introduce în conectorul SM; bateria PSS324 în conectorul propriu. Nu se conectează la ieșirea M2 și nici la BlueBUS. |
Ieșirile FLASH, ELS și OGI pot fi reprogramate pentru o altă funcție. Înainte de conectare, verificați configurarea unității respective în conformitate cu manualul tehnic MC824HR30 iar după montaj, testați dispozitivele de siguranță.
I. Montarea consolei posterioare de fixare
Schemă de deschidere spre interior
Schemă de deschidere spre exterior
Calculați poziția consolei posterioare folosind Graficul, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, egale), pentru ca automatizarea să se poată deplasa lin, în mișcare liniară.
Grafic de calcul
Exemplu de citire a valorilor din grafic
Procedura de calcul:
- Măsurați distanța C din Schemă
- Pe Grafic trasați o linie orizontală care intersectează valoarea măsurată C
- Intersecția acestei linii cu DIL (Linia de instalare recomandată) vă permite să determinați unghiul maxim de deschidere
- Dacă intersecția se află sub Nivelul t, va trebui să ajustați valorile astfel încât să deplasați intersecția deasupra acestui nivel
- Dacă intersecția se află deasupra Nivelului t, totul este în regulă, dar dacă unghiul maxim de deschidere stabilit nu este satisfăcător, va trebui să ajustați valoarea A și, dacă este necesar, și valoarea B, astfel încât să fie apropiate (ideal, egale)
Înainte de a fixa consola pe stâlp sau pe zid, trebuie să o scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să o sudați pe placa de montaj.
1. Tăiați consola la lungimea necesară
2. Sudați consola scurtată pe placa de montaj
Consola posterioară standard inclusă în pachet are lungimea de 150 mm. Înainte de sudare, comparați lungimea disponibilă cu dimensiunile din graficul de montaj; dacă nu este suficientă, folosiți o consolă prelungită corespunzător.
Înainte de a fixa efectiv consola posterioară, verificați dacă poziția consolei frontale cade pe partea rigidă a canatului porții, deoarece între consola frontală și cea posterioară există o diferență de înălțime, așa cum se vede în imagine.
Diferența F = 34 mm.
Dacă totul este în regulă, fixați consola posterioară pe stâlp sau pe zid cu ajutorul șuruburilor, diblurilor și șaibelor.
II. Montarea consolei frontale de fixare
Consola frontală trebuie montată pe canat la distanța corespunzătoare valorilor D și E, pe care le puteți determina din Tabel (valoarea D este fixă, și anume 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
Pachetul livrat include un suport de sudat; dacă doriți un suport cu prindere în șuruburi, vă recomandăm să comandați varianta alternativă suportul cu prindere în șuruburi NICE PLA8.
- Calculați din tabel valoarea E
- Calculați înălțimea conform imaginii înălțimilor suporturilor (afișați imaginea)
- Fixați suportul pe canat (dacă îl sudați, vă recomandăm să-l punctați deocamdată)
III. Montarea motorului porții pe suportul posterior
- Fixați motorul pe suport ca în imagine, folosind bolțul suportului posterior, șaiba și piulița incluse.
- Strângeți piulița până la capăt, apoi slăbiți-o cu 1/10 de tură, astfel încât motorul porții să se poată roti
IV. Montarea motorului porții pe suportul frontal
- Fixați motorul pe suport ca în imagine, folosind bolțul și șaiba incluse.
- Strângeți bolțul până la capăt
V. Reglarea opritorului mecanic de cursă
TO4024 are un opritor interior reglabil pentru poziția deschisă. Deblocați motorul, slăbiți șurubul opritorului, deschideți manual canatul în poziția dorită, deplasați opritorul până la bolț și strângeți șurubul. Apoi închideți canatul și blocați din nou motorul. Urmați instrucțiunile din figura 11 a manualului original.
TO4024 are un opritor interior pentru deschidere. Alegeți soluția pentru oprirea la închidere în funcție de construcția porții și de instrucțiunile unității de comandă utilizate.
Galerie foto a motorului NICE Toona
|
Exemplu de montaj |
Exemplu de montaj |
Exemplu de montaj |
|
Exemplu de montaj |
Exemplu de montaj |
Motor cu carcasa demontată |
|
Compararea motoarelor Toona 4, 5, 7 |
Motor deblocat |
Motor văzut de jos |
Deblocarea manuală a motorului NICE Toona 4 TO4024
În cazul unei pene de curent, nu veți putea acționa poarta cu ajutorul telecomenzii. De aceea, motorul poate fi deblocat cu ajutorul cheii de deblocare iar poarta poate fi mișcată manual:
- Glisați capacul încuietorii de deblocare
- Introduceți cheia de deblocare și rotiți-o în sensul acelor de ceasornic
- Trageți maneta de deblocare; apoi puteți mișca poarta manual
Caracteristicile tehnice ale motorului NICE Toona 4 TO4024
|
Model
|
NICE Toona 4 TO4024 |
|---|---|
|
Utilizare
|
Motor electromecanic pentru porți batante |
|
Alimentarea motorului
|
24 V DC de la o unitate de comandă compatibilă |
|
Consum maxim / nominal
|
5 A / 2 A |
|
Putere maximă / nominală
|
120 W / 48 W |
|
Condensator încorporat
|
Nu |
|
Cursă
|
385 mm |
|
Viteză fără sarcină / în sarcină
|
0,016 / 0,012 m/s |
|
Forță maximă / nominală
|
1 800 N / 600 N |
|
Cicluri pe oră la forța nominală
|
95 |
|
Protecție / izolație
|
IP44 / clasa F |
|
Temperatura de funcționare
|
−20 până la +50 °C |
|
Dimensiuni (lungime × lățime × înălțime)
|
820 × 115 × 105 mm |
|
Greutatea motorului
|
6 kg |
Siguranță și întreținere
Înainte de montaj, verificați mișcarea liberă și uniformă și rezistența canatului și a stâlpului. Efectuați conectarea electrică cu alimentarea deconectată. După montaj, verificați elementele de siguranță și forța de mișcare conform manualului întregului sistem.
NICE prescrie verificarea motorului cel târziu la fiecare 6 luni: starea structurii, a șuruburilor, lubrifierea șurubului fără sfârșit, uzura și testele funcționale. Consultați programarea unității de comandă în instrucțiunile MC824HR30.
