NICE Hyppo HY7024 – automatizare pentru poartă batantă, pentru canat de 3 m/350 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.864,33 RON cu TVA
| Greutate |
|---|
| 13 kg |
Descrierea produsului NICE Hyppo HY7024 – automatizare pentru poartă batantă, pentru canat de 3 m/350 kg
Alimentare de rezervă în cazul unei pene de curent: pentru unitatea de comandă MC824HR30 utilizați NICE PSS324. La modelul mai vechi PS324 aveți nevoie de cablul CABLA11 și Standby trebuie să fie dezactivat. Conectarea alimentării de rezervă.
NICE HYPPO HY7024 – actuator cu braț articulat pentru poartă batantă
NICE HYPPO HY7024 este un motor electromecanic independent pentru o singură canată de poartă. Are motor 24 V DC, braț articulat și este ireversibil ireversibil. Monitorizează poziția canatei cu ajutorul unui encoder magnetic. Necesită o unitate de comandă și accesorii de siguranță; în cazul unei pene de curent, poate fi deblocat cu cheia.
Montajul, conectarea și verificările de siguranță trebuie efectuate de un tehnician calificat. Înainte de a deschide motorul sau unitatea de comandă, deconectați alimentarea și orice sursă de rezervă. La operarea manuală, asigurați canata împotriva mișcării accidentale.
Când să alegeți acest actuator
HYPPO este potrivit pentru porți batante, cu brațul articulat montat pe partea interioară. Contează lungimea și greutatea canatei, rezistența opusă la mișcare, poziția balamalelor și spațiul necesar pentru cursa completă a brațului.
| Lungimea maximă a canatei | 3 m; greutatea admisă scade odată cu lungimea. |
|---|---|
| Greutate conform graficului | Pentru o canată de 2 m curba inferioară din grafic este sub 350 kg; pentru 3 m, sub 200 kg. Evaluați greutatea concretă în funcție de curba corespunzătoare și de condițiile porții. |
| Ciclu de funcționare | 80 %; potrivit și pentru utilizare mai intensă. |
Valorile de 3 m și 350 kg nu se aplică simultan. Limitele se referă la un singur motor și la o singură canată. Înălțimea și forma porții, panoul plin și vântul puternic pot reduce semnificativ valorile. Ciclul de funcționare exprimat în procente nu reprezintă numărul de cicluri pe oră și nici funcționare continuă.

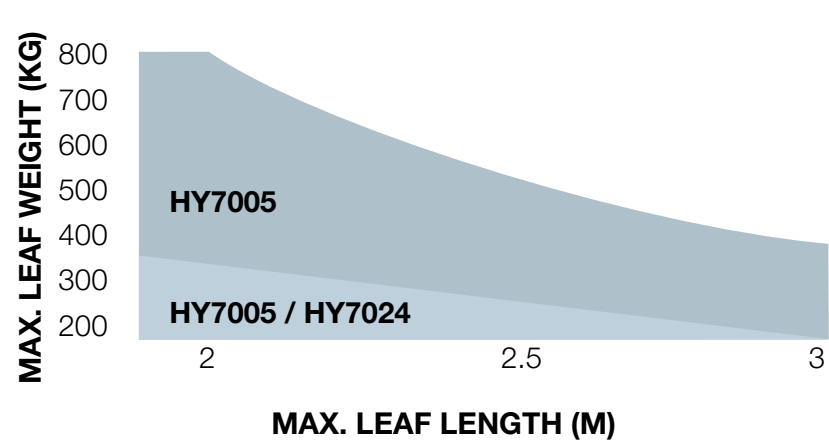

Axa orizontală indică lungimea în metri, iar axa verticală greutatea în kilograme. Zona superioară este pentru HY7005, iar zona inferioară comună este pentru HY7005/HY7024. Alternativa HY7005 este disponibilă pe pagina de produs dedicată HY7005.
Accesorii compatibile
Alegeți accesoriile în funcție de unitatea de comandă instalată, conectori și tensiune. Următoarea schemă de conectare și procedurile se referă la MC824HR30.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare și elementele de siguranță. | NICE MC824HR30. |
| Lampă de semnalizare | Avertizează asupra mișcării porții și poate include o antenă. | NICE ELDC pentru FLASH de 12 V DC. Tensiunea ieșirilor. |
| Fotocelule | Monitorizează zona porții; reacția depinde de amplasare. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Conectare și adresare. |
| Baterie de rezervă | Mișcare în cazul unei pene de curent. | NICE PSS324 pentru MC824HR30; modelul mai vechi PS324 necesită CABLA11 și Standby OFF. Conectarea bateriei de rezervă. |
| Fotocelule wireless | Soluție fără cabluri trase până la fotocelule. | EPMOW necesită interfața NICE IBW dedicată și memorarea. Perechea nu se conectează direct cu două fire. |
| Receptor | Recepționează comenzile telecomenzilor; pentru SM este prevăzut un singur receptor. | NICE OXIBD actual. OXI mai vechi, compatibil poate fi păstrat în instalația existentă. OXILR este destinat pentru ON3ELR. Codificare și antenă. |
| Transmițător | Comandă de la distanță în funcție de receptorul instalat. | O-CODE / FloR în funcție de receptor: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Bidirecțional ON3EBD și DOMIW3C cu OXIBD; LR ON3ELR cu OXILR. |
| Antenă | Ajută la îmbunătățirea razei de acțiune a telecomenzii. | Antenă în girofarul ELDC sau ABFKIT. La OXIBD, cablul coaxial se conectează la receptor. |
| Tastatură | Comandă prin cod, fără telecomandă. | Wireless EDSWG cu receptor FloR; cu fir EDSB prin BlueBUS, la o unitate de comandă compatibilă. Nu se aplică pentru MC200. |
| Selector cu cheie | Comandă cu cheie, dintr-un punct fix. | EKS, EKSEU, EKSI, EKSIEU. Contact C–NO la intrarea de comandă fără tensiune externă. |
| Cititor de carduri | Control cu un card sau breloc autorizat. | NICE ETPB prin BlueBUS; unitatea de comandă trebuie să accepte dispozitive de comandă BlueBUS. Nu se aplică pentru MC200. |
| Electroîncuietoare | Asigurare suplimentară a canatului, sincronizată cu sistemul de comandă. | PLA11 – orizontal, PLA10 – vertical. Ieșire ELS 12 V AC / max. 15 VA; borne. |
| Braț prelungit | Rază de acțiune mai mare pentru o geometrie de montaj diferită. | NICE HYA12; dimensiuni de montaj. |
| Deblocare din exterior | Acces manual în cazul unei pene de curent, când nu există o altă intrare. | Cutie NICE KIO cu cablu KA1, 6 m. Pentru fiecare mecanism de deblocare necesar, este nevoie de setul corespunzător. |
| Comandă Wi-Fi / GSM | Comandă de la distanță prin contact fără potențial. | Comandă Wi-Fi Zamel sau Module GSM din oferta noastră. Verificați alimentarea modulului și conectați doar ieșirea NO fără potențial la intrarea de comandă. |
| Programare și integrare | Configurare avansată și diagnosticare. | NICE BiDi-WiFi pentru conectorul BusT4 compatibil; nu este un receptor radio obișnuit. BiDi-ZWave alegeți în funcție de generația Opera compatibilă; pentru R10 existent, în funcție de compatibilitatea acestuia. |
FT210B nu sunt potrivite pentru MC800 sau MC824H: necesită adrese diferite pentru FT A / FT B / FT C. Alegeți fotocelulele compatibile menționate mai sus.
Motor și unitate de comandă separate
Oferta se referă la un motor HYPPO HY7024 cu braț articulat. Motorul individual nu include unitatea de comandă. Pentru o poartă cu două canaturi aveți nevoie de două motoare corespunzătoare; acestea nu măresc limita pentru un singur canat. Alegeți unitatea de comandă, fotocelulele, lampa de semnalizare, receptorul și telecomenzile în funcție de configurație.
| Configurație | Unitate de comandă | Diferență importantă |
|---|---|---|
| HY7005 | MC800 | 230 V AC, limitatoare de cursă încorporate. MC200 este o opțiune pentru un singur motor. |
| HY7024 | MC824HR30 | 24 V DC cu encoder. Unitatea de comandă este alimentată de la 230 V AC. MC824L nu înlocuiește modelul HY7024. |
În cazul unei porți existente, urmați configurația plăcii montate. Manualul actual pentru MC800 nu este destinat vechiului model A60, iar procedurile pentru MC824HR30 nu se aplică automat unei alte generații MC824H.
Montarea motorului cu braț articulat
Înainte de montare
- Canatul trebuie să se deplaseze manual lin pe toată cursa. Verificați balamalele, rigiditatea canatului și capacitatea portantă a punctelor de fixare.
- Montați opritoare mecanice rezistente pentru pozițiile închis și deschis, ca să delimitați cursa și să permiteți învățarea unității de comandă.
- Lăsați spațiu liber pentru corpul motorului, întreaga mișcare a brațului și mânerul de deblocare. Evaluați zonele de strivire și prindere și proiectați protecțiile necesare.
- Pe stâlp se montează placa de susținere, iar pe canat suportul frontal. Dimensiunile de montaj și rezistența suportului sunt decisive.
Dimensiunile de montaj A și B

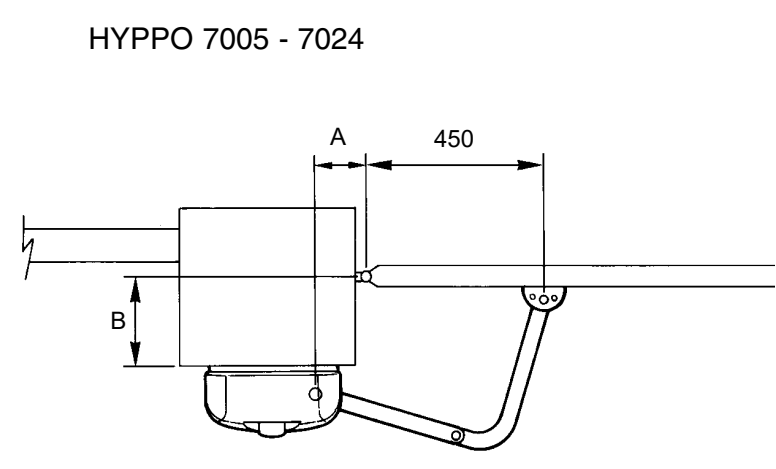

Măsurați A și B conform imaginii. Tabelul este destinat brațului articulat standard HY7005/HY7024; acesta indică unghiul de deschidere pentru o anumită pereche de dimensiuni, exprimate în milimetri.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Unghiul este determinat de geometrie, nu de o setare arbitrară a unității de comandă. Înainte de fixarea definitivă, deblocați motorul și verificați întreaga cursă a canatului și a brațului. Opritoarele trebuie să împiedice deplasarea în afara zonei de siguranță.

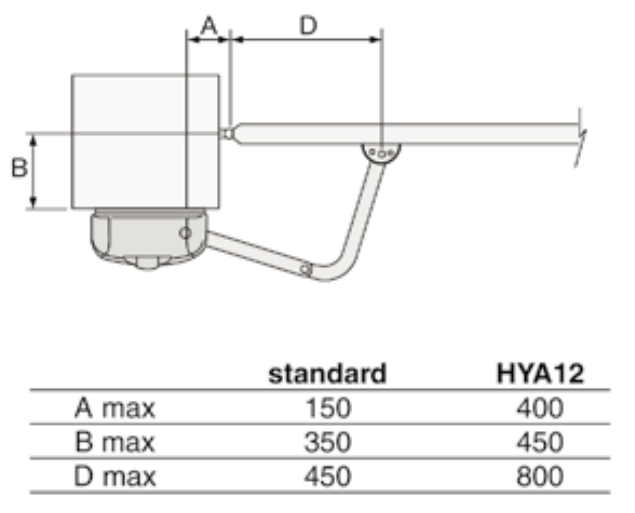

Brațul prelungit HYA12
Braț articulat prelungit NICE HYA12 permite o rază de acțiune mai mare. Imaginea indică și dimensiunea D. Valorile maxime A/B/D sunt limite de montaj, nu dimensiuni recomandate pentru stâlp. Nu aplicați automat la HYA12 tabelul unghiurilor pentru brațul standard.
| Dimensiune | Braț standard | HYA12 |
|---|---|---|
| A max. | 150 mm | 400 mm |
| B max. | 350 mm | 450 mm |
| D max. | 450 mm | 800 mm |
Fixarea plăcii și a suportului
- Stabiliți dacă montajul este pe stânga sau pe dreapta privind dinspre interiorul proprietății. Același model se adaptează ambelor părți prin poziționarea plăcii și asamblarea brațului.

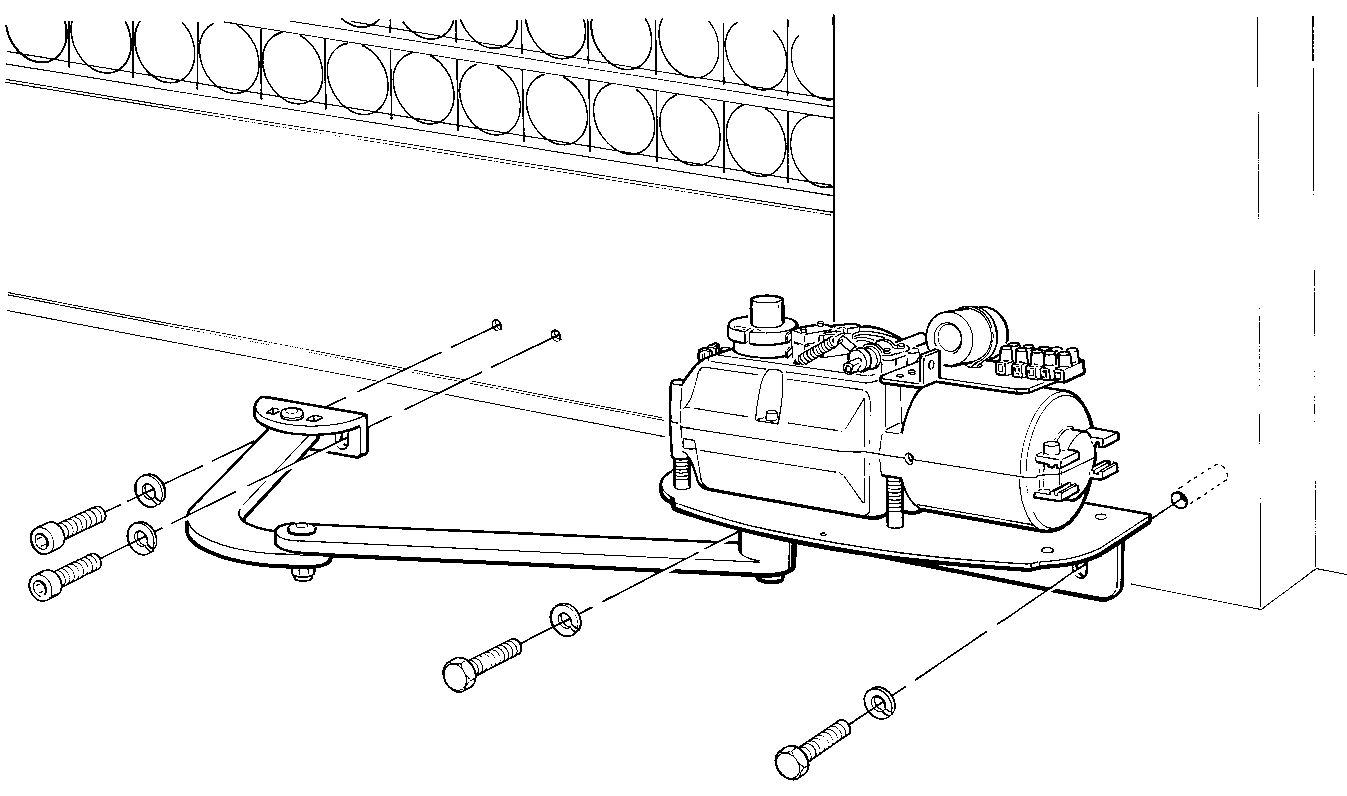

- Fixați placa de susținere A pe suportul solid al stâlpului, iar suportul B pe partea rigidă a canatului. Aici, A/B indică piesele, nu dimensiunile de montaj din tabelul anterior.

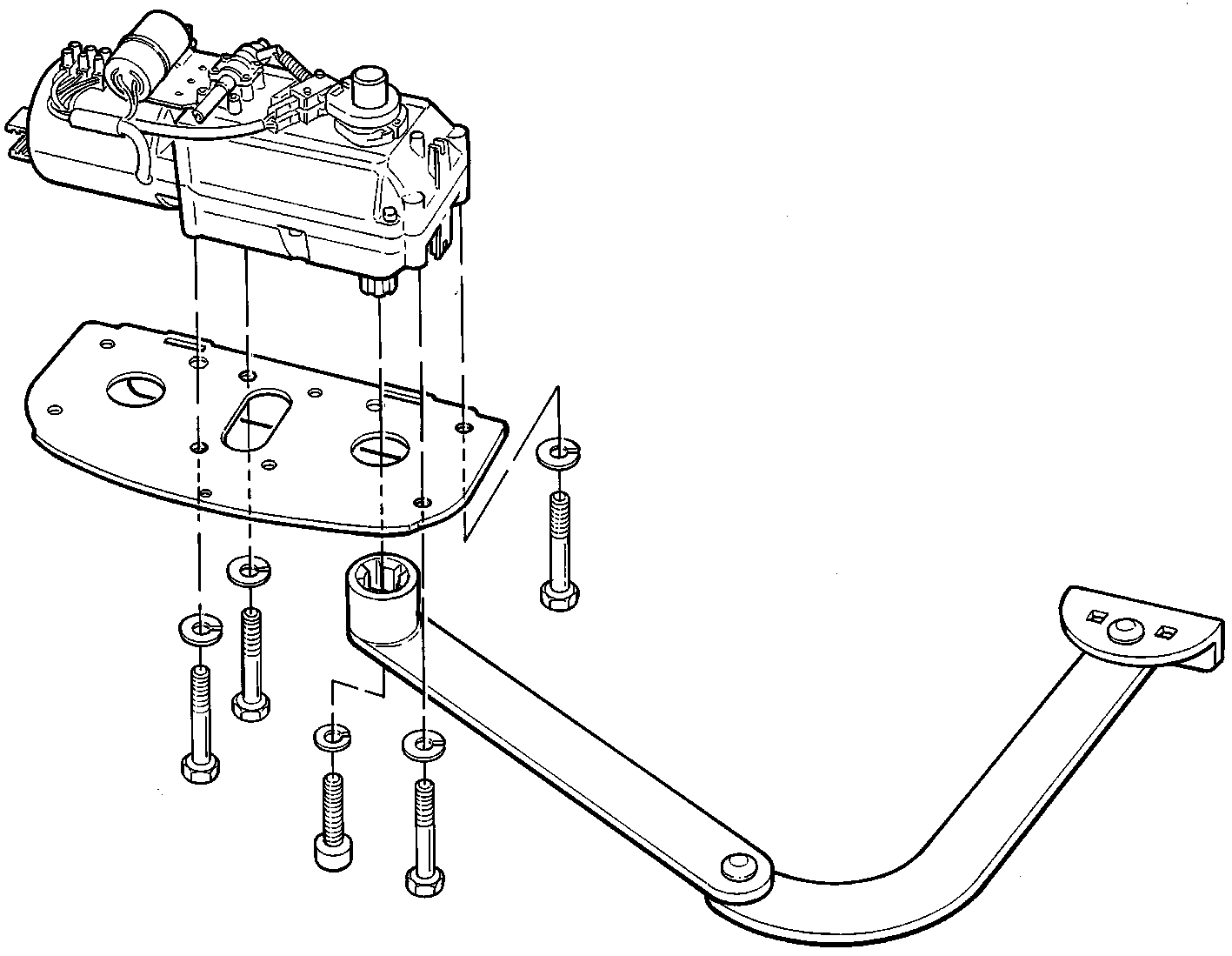

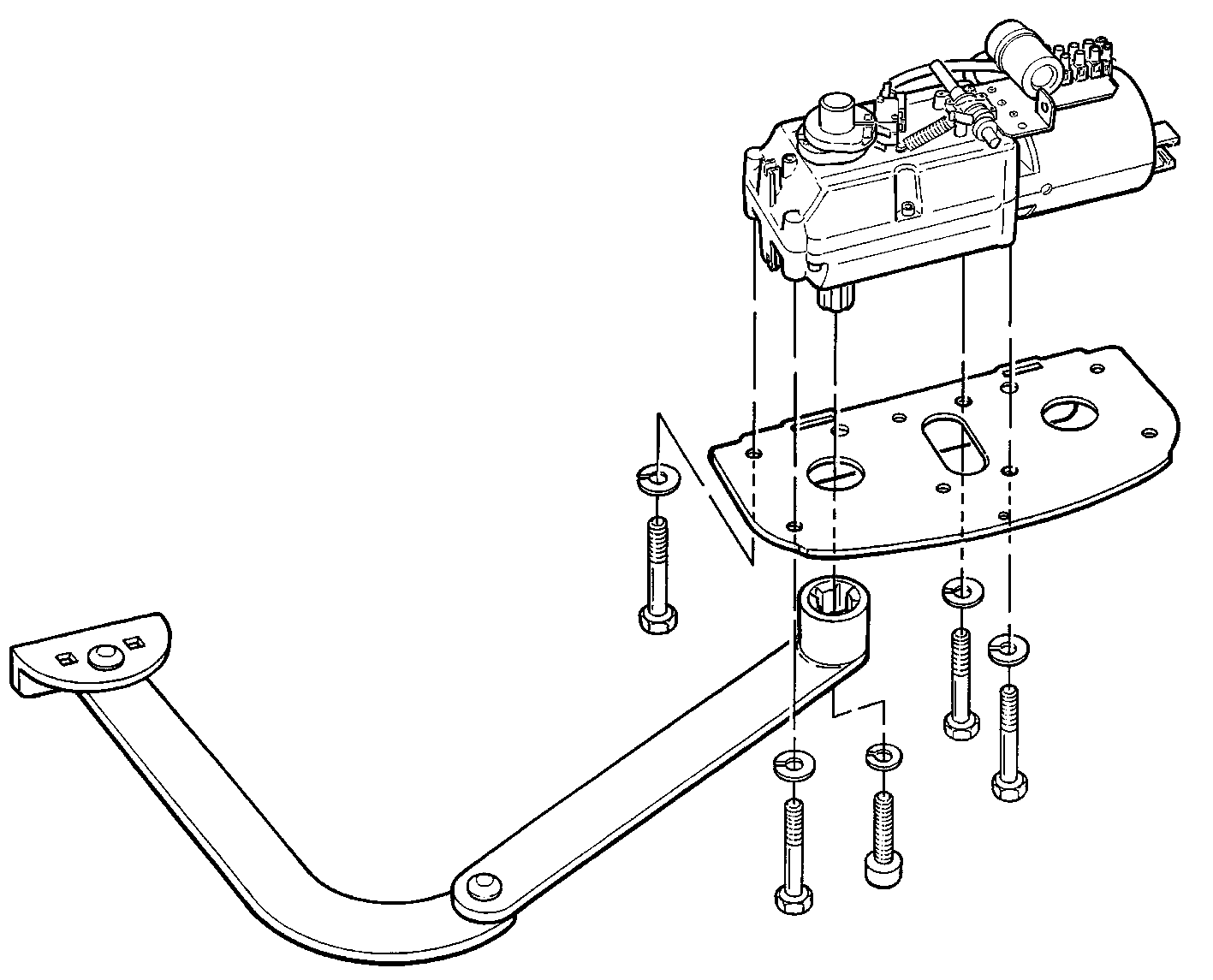

- Înșurubați motorul pe placă. Corectați micile abateri de aliniere folosind orificiile de fixare alungite.

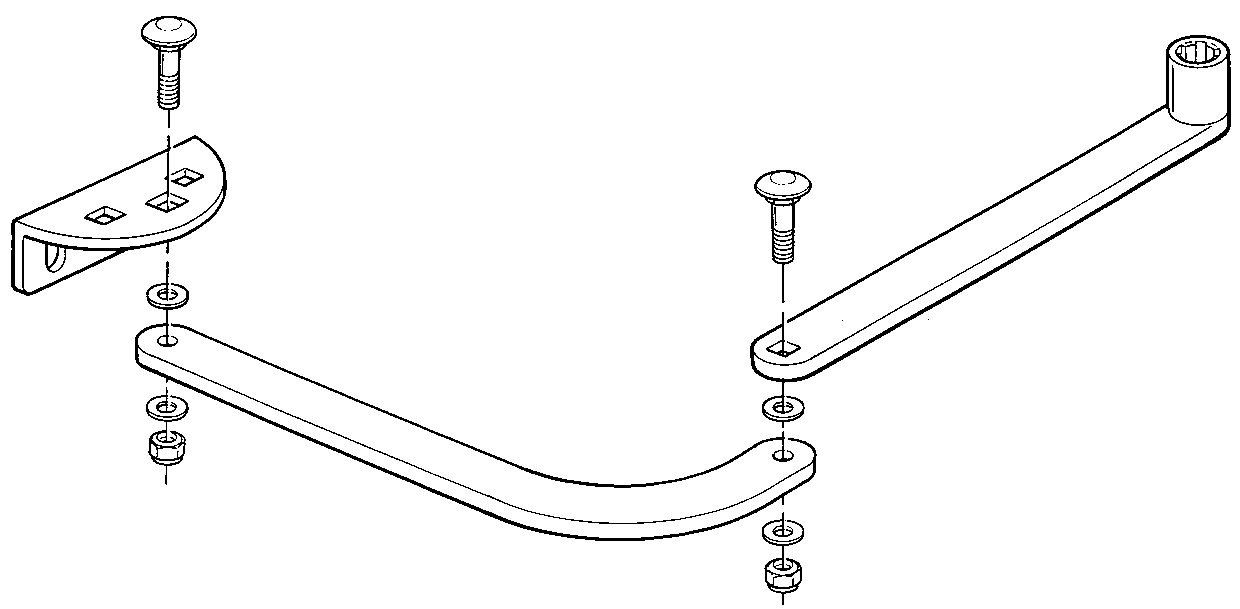

- Asamblați brațul pentru partea aleasă. Înainte de asamblare, lubrifiați șuruburile conform instrucțiunilor de montaj, apoi montați șaibele și elementele de fixare.
- Cu motorul deblocat, verificați manual canatul până la opritoare; apoi strângeți definitiv elementele de fixare.
Montaj pe stânga, vedere din interior:

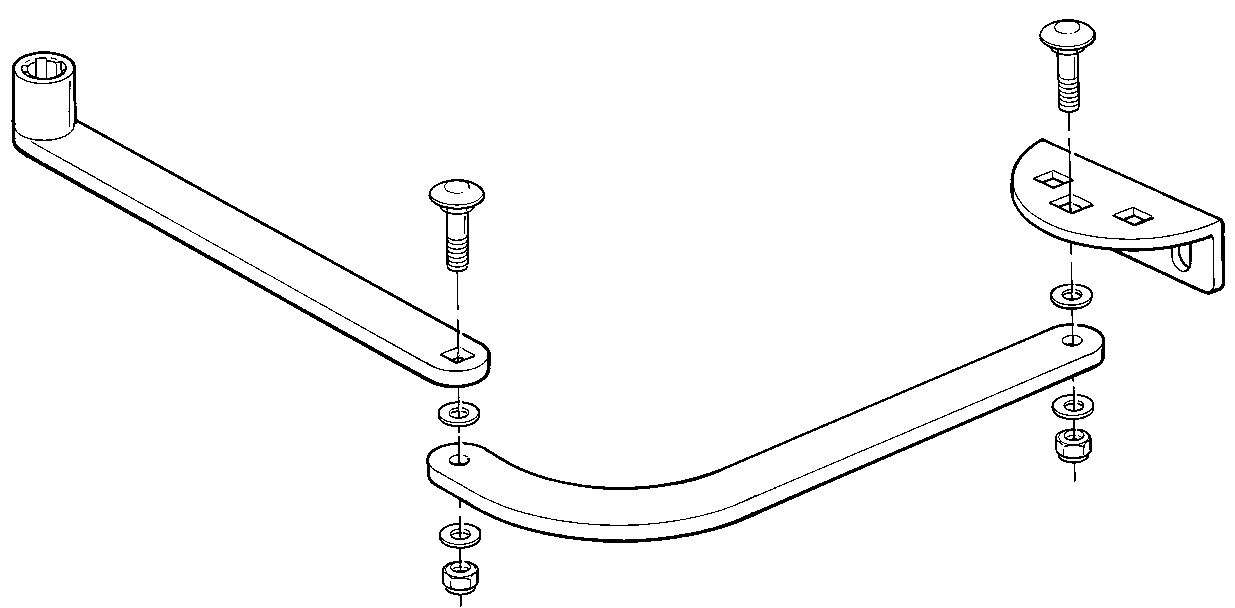

Montaj pe dreapta, vedere din interior:
Capacul și protecția mecanismului

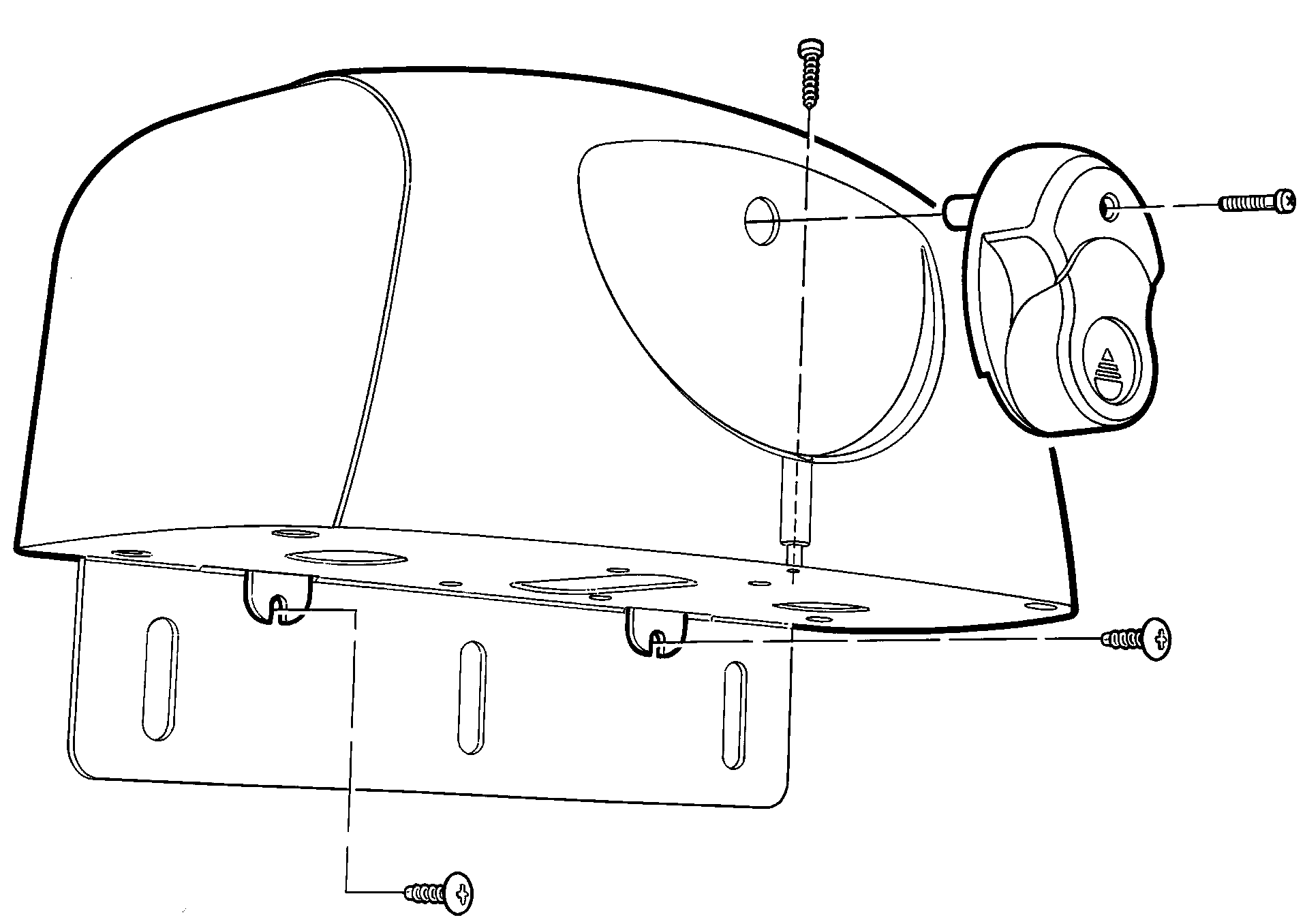

După reglare, montați capacul și mânerul de deblocare și fixați-le cu șuruburi. Verificați presetupile și închiderea capacului. Apa nu trebuie să pătrundă în motor sau în unitatea de comandă; protejați cablurile de braț și de mișcarea canatului.
Deblocare manuală
- Opriți automatizarea, deconectați alimentarea și asigurați canatul împotriva mișcării necontrolate.

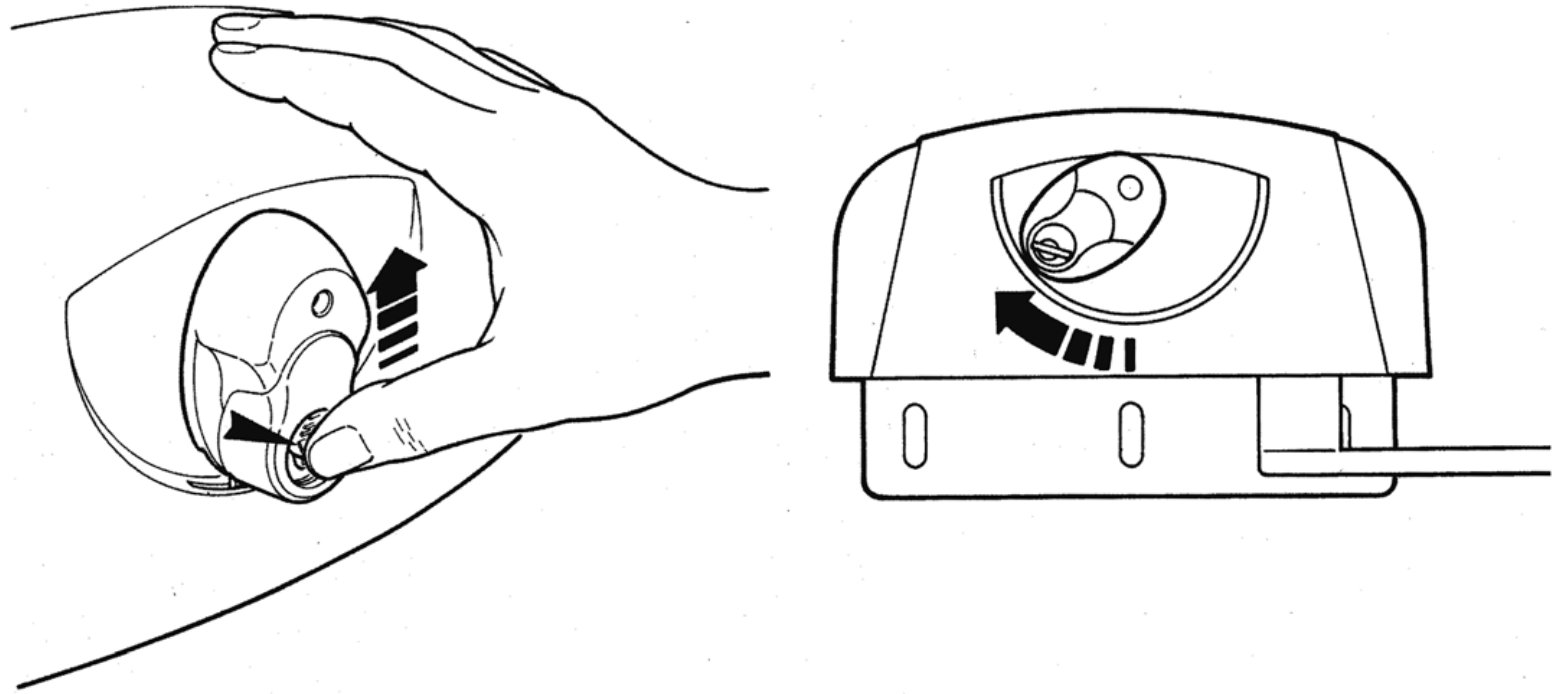

- Glisați în sus capacul încuietorii. Introduceți cheia și rotiți-o în sensul acelor de ceasornic.
- Rotiți mânerul de deblocare conform ilustrației; apoi deplasați canatul manual.
- Înainte de funcționarea automată, readuceți mecanismul în poziția blocată, cu mânerul vertical. Verificați blocarea transmisiei, scoateți cheia și închideți capacul încuietorii.
Dacă nu aveți o altă cale de acces în proprietate, planificați accesul încă de la montaj: NICE KIO cu cablu KA1 permite deblocarea manuală din exterior. Montați ansamblul și testați-l înainte de punerea porții în funcțiune.
Cablare și conexiuni electrice
Trasați și protejați cablul de alimentare, conductoarele motorului și semnalele de joasă tensiune în funcție de tensiune și de mediu. Alimentarea unității de comandă include L, N și PE; protejați-o cu o siguranță adecvată și un dispozitiv de deconectare completă. Fixați cablurile cu presetupile și dispozitive de descărcare a tracțiunii.
| Circuit | Cablu | Utilizare |
|---|---|---|
| Alimentarea unității de comandă | 3 × 1,5 mm² | Până la 30 m; L, N și PE. Pentru o alimentare mai lungă, 3 × 2,5 mm² și împământare de protecție la automatizare, conform manualului unității de comandă. |
| Motor | 3 × 1,5 mm² | Până la 10 m; circuit separat pentru motor. |
| Codificator | 2 × 1 mm² | Până la 10 m, fără polaritate; se conectează la motorul corespunzător. |
| BlueBUS | 2 × 0,5 mm² | Până la 20 m; pentru distanțe de peste 20 m și până la 40 m, folosiți 2 × 1 mm². |
| Lampă de semnalizare | 2 × 0,5 mm² | Până la 20 m, FLASH de joasă tensiune. |
| Încuietoare electrică | 2 × 1 mm² | Până la 10 m; ieșire 12 V AC / max. 15 VA. |
| Întrerupător cu cheie | 4 × 0,5 mm² | Până la 50 m; alternativ, două cabluri de 2 × 0,5 mm². |
| Antenă | RG58 | Până la 20 m; se recomandă mai puțin de 5 m. |
Secțiunea și traseul trebuie verificate de instalator în funcție de lungimea cablurilor și de manualul unității de comandă instalate.
Conectarea motorului și a unității de comandă

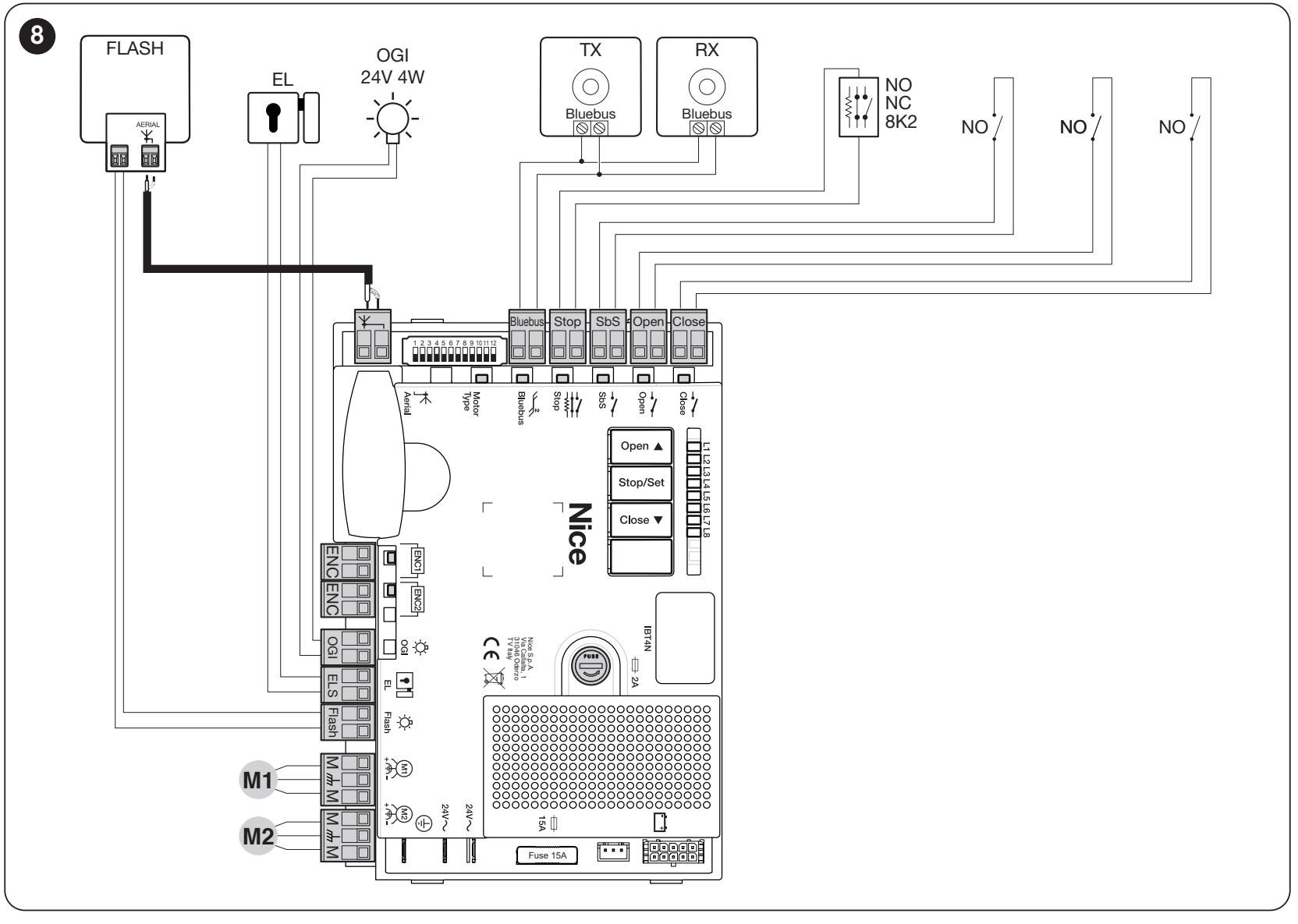

HY7024 se conectează la ieșirea motorului de 24 V DC a MC824H, nu la rețeaua de 230 V. Procedura de mai jos este pentru MC824HR30 cu placa MCA1R30. Cele două conductoare ale codificatorului nu au polaritate; se conectează la intrarea ENC corespunzătoare. MC824L folosește alte motoare.
| Un canat | Motor la M2, codificator la ENC2; M1 și ENC1 rămân neconectate. |
|---|---|
| Două canaturi | M2 se deschide primul, M1 se închide primul. Codificatorul M1 se conectează la ENC1, iar codificatorul M2 la ENC2. |
| Selectorul motorului | Înainte de memorarea pozițiilor, setați DIP 1 = ON; DIP 2–12 = OFF pentru HY7024. Nu folosiți altă combinație. |
Rândul selectorului este comun pentru MB4024 / MB5024 / HY7024 / HY7124; programatorul poate afișa MB4024. Contează poziția corectă a comutatoarelor pentru HY7024.
Bornele accesoriilor și polaritatea

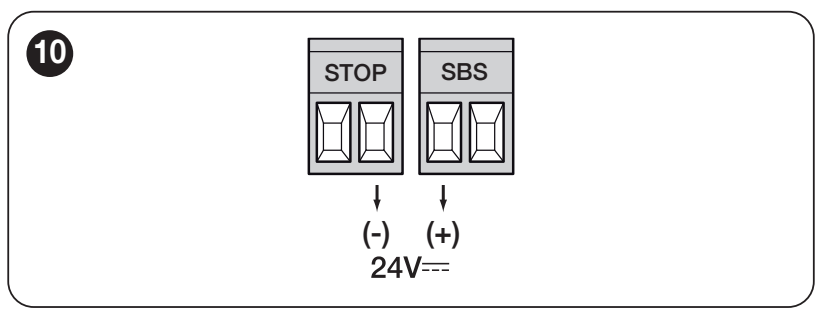

| Alimentare auxiliară | Borna din stânga a perechii SbS = +; borna din dreapta a perechii STOP = −, conform detaliului de mai jos. 24 V DC −30 % / +50 %, total max. 200 mA. Tensiunea este prezentă și în Standby. Este vorba despre bornele de alimentare indicate, nu despre contacte de semnal oarecare. |
|---|---|
| BlueBUS | Două conductoare paralele transmit atât alimentarea, cât și datele; fără polaritate +/−. |
| ENC1 / ENC2 | Codificatoarele motoarelor corespunzătoare; fără polaritate. |
| FLASH | Lampă de semnalizare 12 V DC, max. 21 W; de exemplu, ELDC. Înainte de conectare, verificați marcajele +/− de pe ieșirea și lampa de semnalizare respective. |
| ELS | Încuietoare electrică 12 V AC, max. 15 VA; AC nu are polaritate +/−. |
| OGI | Semnalizarea porții deschise: 24 V DC, max. 4 W. Modul depinde de setare; respectați marcajul ieșirii instalate. |
| SbS / Open / Close | Contacte NO fără potențial, la perechile corespunzătoare: comandă pas cu pas, numai deschidere sau numai închidere. Contactele nu au polaritate și nu trebuie conectată la ele o tensiune externă. |
| STOP | Intrare de siguranță memorată, NO, NC sau 8,2 kΩ. Contactele fără potențial nu au polaritate; conexiunea trebuie să corespundă dispozitivelor de protecție. |
Pentru o altă placă sau altă dispunere a bornelor, consultați manualul unității instalate. Schema detaliată de conectare a MC824HR30.
Alimentare de rezervă în cazul unei pene de curent
MC824HR30 este compatibil cu PSS324. Înainte de conectare, deconectați alimentarea de la rețea și bateria și folosiți conectorul prevăzut. Dacă păstrați o unitate mai veche PS324, aveți nevoie de cablul CABLA11 și Standby trebuie să fie OFF. Numărul de mișcări depinde de nivelul de încărcare și de greutatea porții. Alimentarea de rezervă nu înlocuiește deblocarea manuală corectă. Procedura completă de conectare a alimentării de rezervă.
Fotocelule și intrări de siguranță
Amplasați fotocelulele în funcție de mișcarea canatelor și de riscurile prezentate de poartă. Aliniați corect TX/RX. Protecția zonei de trecere nu înlocuiește protecția zonelor de strivire de la balama și braț.
MC824H utilizează pentru fotocelule BlueBUS. EPMB, EPLB, EPSB, EPMORB și F210B conectați-le în paralel cu două fire, fără polaritate. TX/RX ale aceleiași perechi au aceeași adresă, iar fiecare pereche trebuie să aibă o adresă diferită de celelalte. După modificarea dispozitivelor, repetați procedura de învățare.
PHOTO/PHOTO II protejează la închidere; PHOTO 1/PHOTO 1 II intervin atât la deschidere, cât și la închidere. PHOTO 2/PHOTO 2 II protejează la deschidere. PHOTO 3 nu este permisă. Jumper-ele și reacțiile exacte sunt indicate în tabelul de adresare.
Testați fiecare pereche atât la deschidere, cât și la închidere, precum și funcția STOP și, dacă este cazul, muchia sensibilă. Nu dezactivați un dispozitiv de siguranță prin șuntare doar pentru a porni poarta.
Prima pornire și procedura de învățare
Etapele sunt efectuate de instalator după verificarea mecanică și electrică. Asigurați-vă că motorul este în modul automat și verificați opritoarele, calea liberă și M1/M2. La prima mișcare, fiți pregătiți să opriți poarta.
Pe MCA1R30, setați DIP 1 pe ON și celelalte pe OFF pentru HY7024, apoi conectați encoderul.
După pornirea alimentării, BlueBUS trebuie să clipească aproximativ o dată pe secundă, LED-urile fotocelulelor TX/RX conectate la BlueBUS trebuie să clipească, iar lampa de semnalizare FLASH trebuie să fie stinsă. Dacă una dintre verificări eșuează, deconectați alimentarea și orice sursă de rezervă, dacă este prezentă, apoi verificați conexiunile înainte de a continua.
1. Recunoașterea dispozitivelor

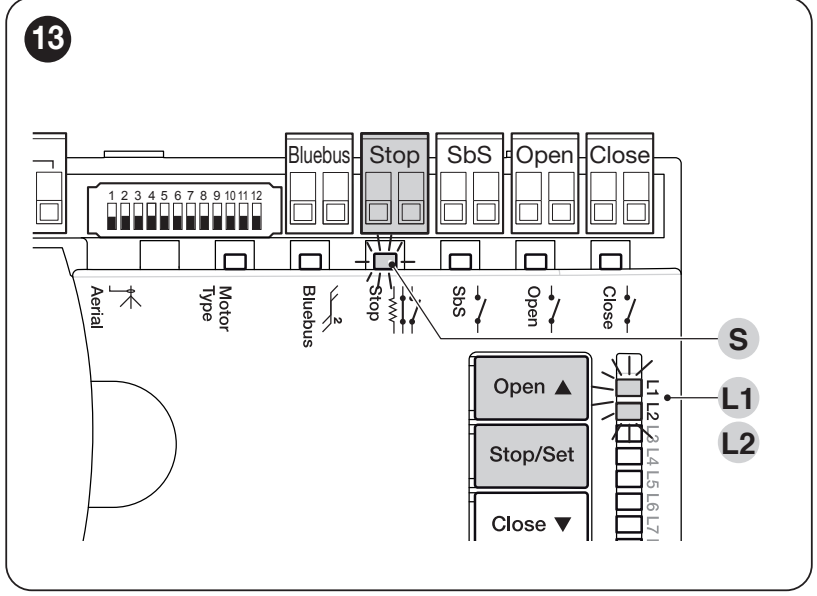

- Țineți apăsate simultan Open ▲ + Stop/Set.
- Eliberați ambele butoane când L1/L2 încep să clipească rapid, după aproximativ 3 secunde.
- Așteptați finalizarea procedurii. Reușită: STOP este aprins, iar L1/L2 se sting. L3/L4 pot clipi pentru a indica solicitarea de învățare a pozițiilor.
Repetați după adăugarea sau eliminarea unui dispozitiv BlueBUS/STOP. Efectuați procedura de învățare și fără accesorii conectate.
2. Învățarea automată a pozițiilor
- Țineți apăsate simultan Stop/Set + Close ▼.
- Eliberați butoanele când L3/L4 încep să clipească rapid, după aproximativ 5 secunde.
- Urmăriți: M1 se închide lent până la opritor, M2 se închide lent până la opritor, ambele motoare se deschid lent până la opritoare, apoi ambele motoare se închid rapid. În cazul unui singur motor, se mișcă doar M2.
- Reușita este confirmată de stingerea L3/L4.
Dacă în timpul primelor mișcări de închidere un motor se deschide în loc să se închidă, opriți procedura de învățare cu butonul Open ▲ sau Close ▼. Deconectați alimentarea și orice sursă de rezervă, dacă este prezentă, apoi corectați sensul motorului respectiv: inversați cele două fire exterioare ale motorului conform schemei MC824H; nu modificați firele encoderului. Dacă ordinea este incorectă, corectați conexiunile M1/M2, inclusiv ENC1/ENC2. Reluați procedura de învățare de la început. Intervenția unei fotocelule sau a funcției STOP întrerupe procedura și face LED-ul L1 să clipească; eliminați cauza și repetați procedura de învățare.
3. Testare și predare
Testați deschiderea și închiderea completă, opritoarele, încetinirile, suprapunerea canatelor și deblocarea. Verificați fiecare dispozitiv de siguranță, oprirea și schimbarea sensului după întâlnirea unui obstacol. Instalatorul trebuie să măsoare forțele și să evalueze întregul ansamblu. Nu setați o forță mare pentru a compensa o poartă care se blochează. Utilizatorul trebuie să primească instrucțiunile și să știe cum să deblocheze mecanismul în siguranță.
Învățare manuală și mixtă: procedura detaliată a unității de comandă. Învățarea mixtă este precedată de învățarea automată.
Setări și telecomenzi
Setați închiderea automată, timpul de pauză, funcționarea pas cu pas, încetinirea și forța în funcție de poartă. După modificarea forței sau a funcțiilor de siguranță, repetați testele. Valorile complete ale intervalelor, ale LED-urilor și cele din fabrică sunt indicate în tabelele de programare ale unității de comandă.
Receptor, telecomandă și antenă
Motorul individual nu are receptor radio încorporat. În unitatea de comandă se montează un receptor SM. NICE OXIBD acceptă și telecomenzi bidirecționale ON3EBD; OXILR utilizați împreună cu ON3ELR. În cazul unui model mai vechi OXI alegeți transmițătoarele în funcție de codificarea memorată. Aceeași frecvență nu garantează, de una singură, compatibilitatea.
Conectați cablul coaxial conform receptorului: la OXIBD, direct la receptor; la OXI, conform schemei unității de comandă. Asocierea și ștergerea telecomenzilor. Ștergerea memoriei radio nu resetează placa și nu învață pozițiile.
Ce trebuie verificat în caz de defecțiune
| Simptom | Ce trebuie verificat |
|---|---|
| Poarta nu se mișcă | Alimentarea, blocarea mecanismului de deblocare și STOP. Defecțiunile de alimentare sau ale siguranțelor trebuie remediate de un tehnician, cu alimentarea deconectată. |
| Motorul funcționează, canatul rămâne pe loc | Blocarea transmisiei și fixarea brațului; readuceți mecanismul de deblocare în poziția blocată. |
| Poarta se oprește sau revine | Verificați mai întâi mișcarea manuală și spațiul de acționare al brațului, apoi fotocelulele, STOP-ul și opritoarele. Nu măriți forța fără să identificați cauza. |
| Procesul de învățare nu se finalizează | Ordinea și direcția motoarelor, opritoarele și dispozitivele de protecție. La HY7024, verificați și DIP 1 și encoderele. |
| Telecomanda nu funcționează, butonul da | Bateria, codarea, memorarea emițătorului în receptor și antena. |
| Defecțiune după schimbarea fotocelulelor | Adresele și cablurile, apoi repetați recunoașterea dispozitivelor. |
Numărul de clipiri ale lămpii de semnalizare și ale LED-ului: Diagnosticare și reparații. Înregistrați setările înainte de resetare. Resetarea plăcii, ștergerea receptorului și o nouă procedură de învățare sunt operațiuni diferite; consultați manualul unității instalate.
Verificare și întreținere
Solicitați verificarea întregului ansamblu cel puțin o dată la șase luni; în cazul utilizării intensive sau al unui mediu solicitant, verificările trebuie efectuate mai des, conform planului de întreținere. Verificați balamalele, elementele de fixare, jocul brațului, opritoarele, mecanismul de deblocare, manșoanele de trecere și cablurile. Testați fotocelulele și STOP-ul și consemnați verificarea.
În timpul mișcării, stați în afara traiectoriei canatului și a brațului articulat. Nu lăsați copiii să se joace lângă poartă și păstrați telecomenzile în afara razei lor de acțiune. Păstrați liberă zona porții. Curățați suprafețele și ferestrele fotocelulelor fără produse agresive. Nu clătiți motorul cu apă sub presiune. Lăsați intervențiile asupra mecanismului, circuitelor electrice și setărilor de siguranță în seama unui tehnician. Dacă brațul este deteriorat, se aude un zgomot neobișnuit sau poarta se mișcă singură, scoateți automatizarea din funcțiune și solicitați repararea acesteia.

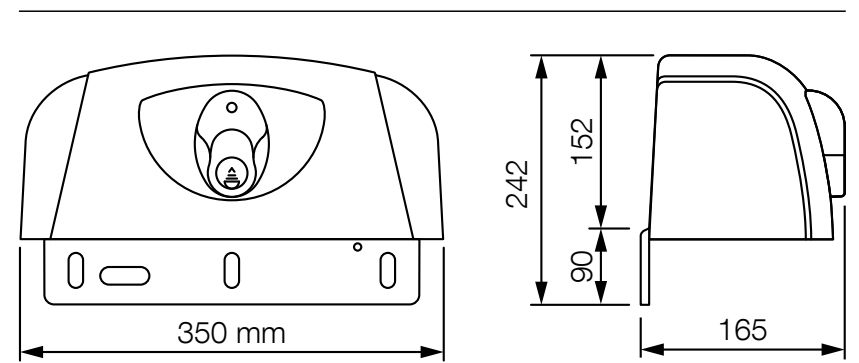

Parametrii tehnici NICE HYPPO HY7024
| Tip | Acționare electromecanică ireversibilă, cu braț articulat, pentru un singur canat. |
|---|---|
| Motor | 24 V c.c. |
| Curent | 5 A |
| Putere absorbită | 120 W |
| Cuplu | 250 Nm |
| Viteză de rotație | 2 rot./min |
| Ciclu de funcționare | 80 % |
| Detectarea poziției | Encoder magnetic |
| Grad de protecție | IP43 |
| Temperatura de funcționare | −20 până la +50 °C |
| Dimensiuni | 350 × 165 × 242 mm (lățime × adâncime × înălțime totală) |
| Greutate | 13 kg |
| Limitele canatului | Până la 3 m; greutatea exactă se determină din graficul limitelor. |
Înălțimea totală de 242 mm include placa de sub corpul acționării; în desen, carcasa are înălțimea de 152 mm.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
