NICE Toona TO5024HS – motor rapid de 24 V pentru poartă batantă, cu funcționare autonomă
NOU| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.986,90 RON cu TVA
| Greutate |
|---|
| 9,55 kg |
Descrierea produsului NICE Toona TO5024HS – motor rapid de 24 V pentru poartă batantă, cu funcționare autonomă
NICE Toona TO5024HS este un motor rapid independent, de 24 V DC, pentru o foaie de poartă. Valorile de până la 5 m și până la 400 kg sunt limite maxime separate; combinația admisă se stabilește conform curbei TO5024HS.
NICE indică o deschidere la 90° în aproximativ 16 secunde în cazul montajului standard, fără a include accelerarea și decelerarea. Timpul efectiv depinde de geometrie, foaia porții și setările unității de comandă. Tensiunea de 24 V este tensiunea motorului; pentru unitatea actuală MC824HR30/MCA1R30 respectați manualul acestei plăci.
| Navigare rapidă | |
|---|---|
| Conținutul pachetului | Limite |
| Durată de viață | Montaj |
| Conectare | Opritor |
| Accesorii | Unitate de comandă |
| Deblocare | Specificații |
| Întreținere | Manual PDF |
| Accesorii – borne și polaritate | |
- Versiunea rapidă HS: 0,025 m/s fără sarcină; 0,018 m/s sub sarcină.
- O foaie de poartă de până la 5 m și 400 kg, numai în combinația permisă de graficul TO5024HS.
- Opritor intern pentru deschidere, deblocare manuală și conductoare separate pentru encoder.
Ce include unitatea de acționare independentă
| Componentă conform NICE | Utilizare |
|---|---|
| Motor TO5024HS | Acționarea unei foi de poartă. |
| Consolă față și consolă spate cu placă de montaj | Fixare pe foaia porții și pe stâlp. |
| Elemente de conectare și chei de deblocare | Montarea motorului pe console și acționarea manuală în caz de pană de curent. |
Numărul exact de componente depinde de versiunea livrată; verificați conținutul pachetului conform figurii 1 din manualul NICE. Șuruburile de ancorare și diblurile pentru stâlp sau zid se livrează separat, în funcție de suport. Alegeți unitatea de comandă și accesoriile de siguranță în funcție de configurația concretă.
Domeniu de utilizare

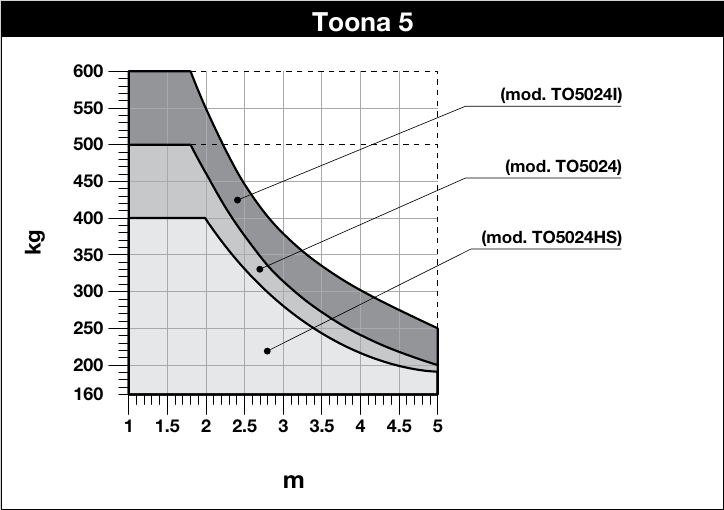

TO5024HS: limita de 400 kg se aplică aproximativ pentru o foaie de poartă de până la 2 m; la 5 m, graficul indică aproximativ 190 kg. Luați în considerare și rezistența la mișcare, umplutura foii porții și vântul. Graficul indică limita de utilizare, nu garantează durata de viață.
Durata de viață în funcție de sarcină
Pentru fiecare foaie de poartă, adunați indicii corespunzători masei, lungimii și condițiilor de mediu. Consultați graficul original pentru a estima numărul de cicluri. Calculul este o estimare a producătorului, nu o garanție a duratei de viață.
| Influență asupra unei foi de poartă | Indice |
|---|---|
Masă de până la 300 kg | 0 % |
Peste 300 până la 400 kg | 10 % |
Lungime 2–3 m | 0 % |
Lungime peste 3 până la 4 m | 10 % |
Lungime peste 4 până la 5 m | 20 % |
Temperatură peste 40 °C, sub 0 °C sau umiditate peste 80 % | 20 % |
Foaie de poartă cu umplutură plină | 15 % |
Zonă cu vânt puternic | 15 % |
| Grafic NICE |
|---|
|
Alegerea unității de comandă
Actuală: MC824HR30/MCA1R30. În cazul unei configurații mai vechi, verificați modelul plăcii; manualul plăcii noi nu se aplică automat celei vechi. Motorul se vinde și separat, așadar verificați conținutul setului respectiv.
Dacă nu sunteți sigur ce placă sau geometrie de montaj să alegeți, contactați asistența tehnică.
I. Montarea consolei de fixare spate
Fixarea consolelor: Pentru structuri obișnuite din oțel, se recomandă orientativ un stâlp de 120 × 120 mm. Profilul de 100 × 100 mm poate fi utilizat după evaluarea materialului, grosimii peretelui, înălțimii, fundației, ancorării și sarcinii din vânt. Dimensiunea stâlpului, de una singură, nu confirmă rezistența montajului.

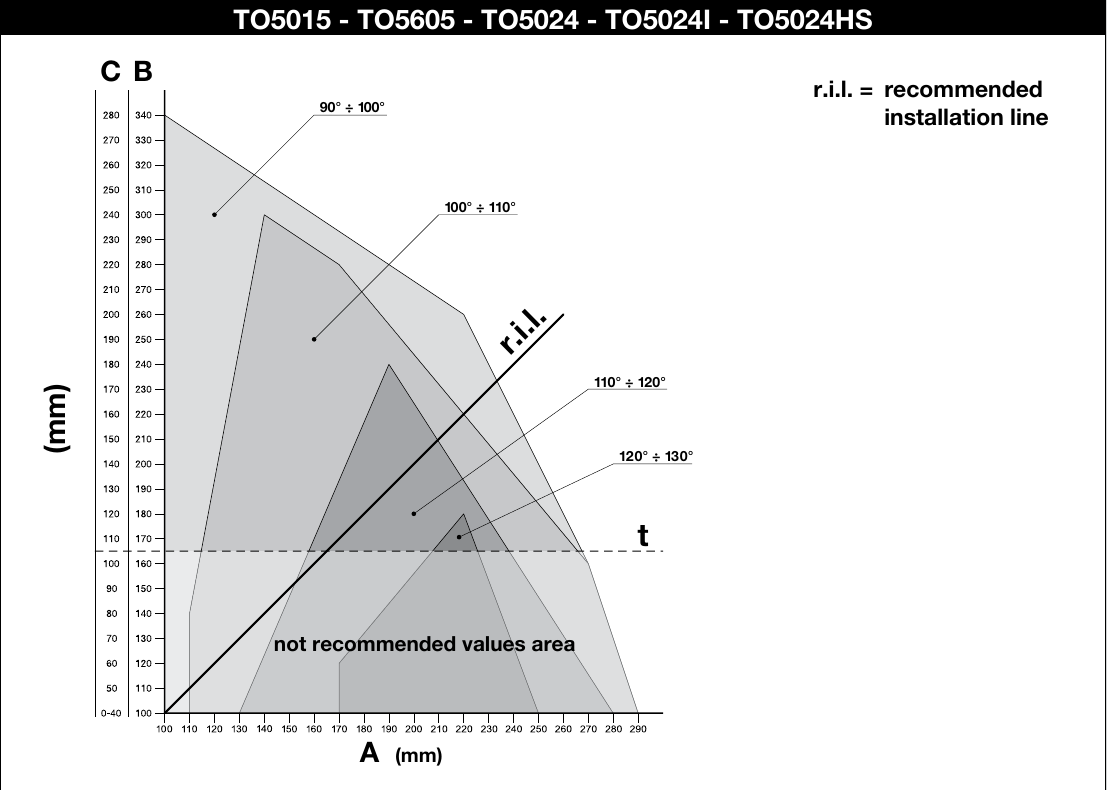

Măsurați decalajul balamalei C, determinați din graficul original de montaj B, unghiul de deschidere și A. Valorile A și B trebuie să fie apropiate; valorile B sub linia t nu sunt recomandate de NICE. Dacă stâlpul sau decalajul balamalei nu permit păstrarea geometriei, ajustați consola sau utilizați consola spate prelungită PLA6. Pentru deschiderea spre exterior, este necesară consola spate prelungită; stabiliți dimensiunea în funcție de poarta reală. Înainte de sudare, măsurați consolele livrate și verificați întreaga cursă a foii porții.
Înainte de montaj, verificați rezistența foii porții, mișcarea manuală fără frecare și accesul la deblocarea motorului.

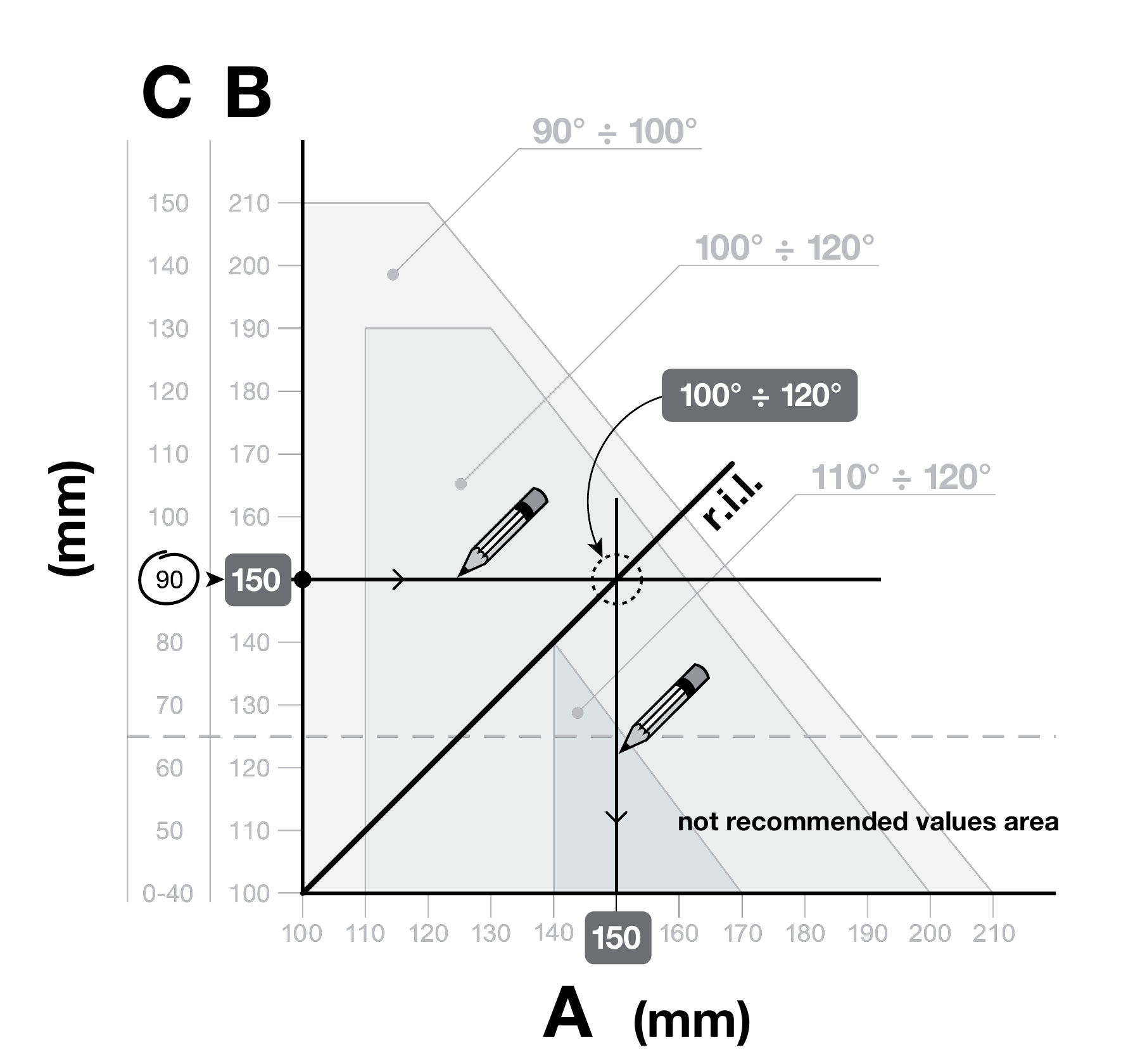

- Măsurați retragerea balamalei C conform desenului porții.
- Pe grafic, trasați o linie orizontală pornind de la C și citiți valoarea B.
- Intersecția cu linia recomandată r.i.l. indică unghiul admis; citiți valoarea A pe verticală.
- Înainte de a suda consola, verificați valorile A și B, precum și întreaga cursă a canatului. NICE nu recomandă valorile B aflate sub linia t.

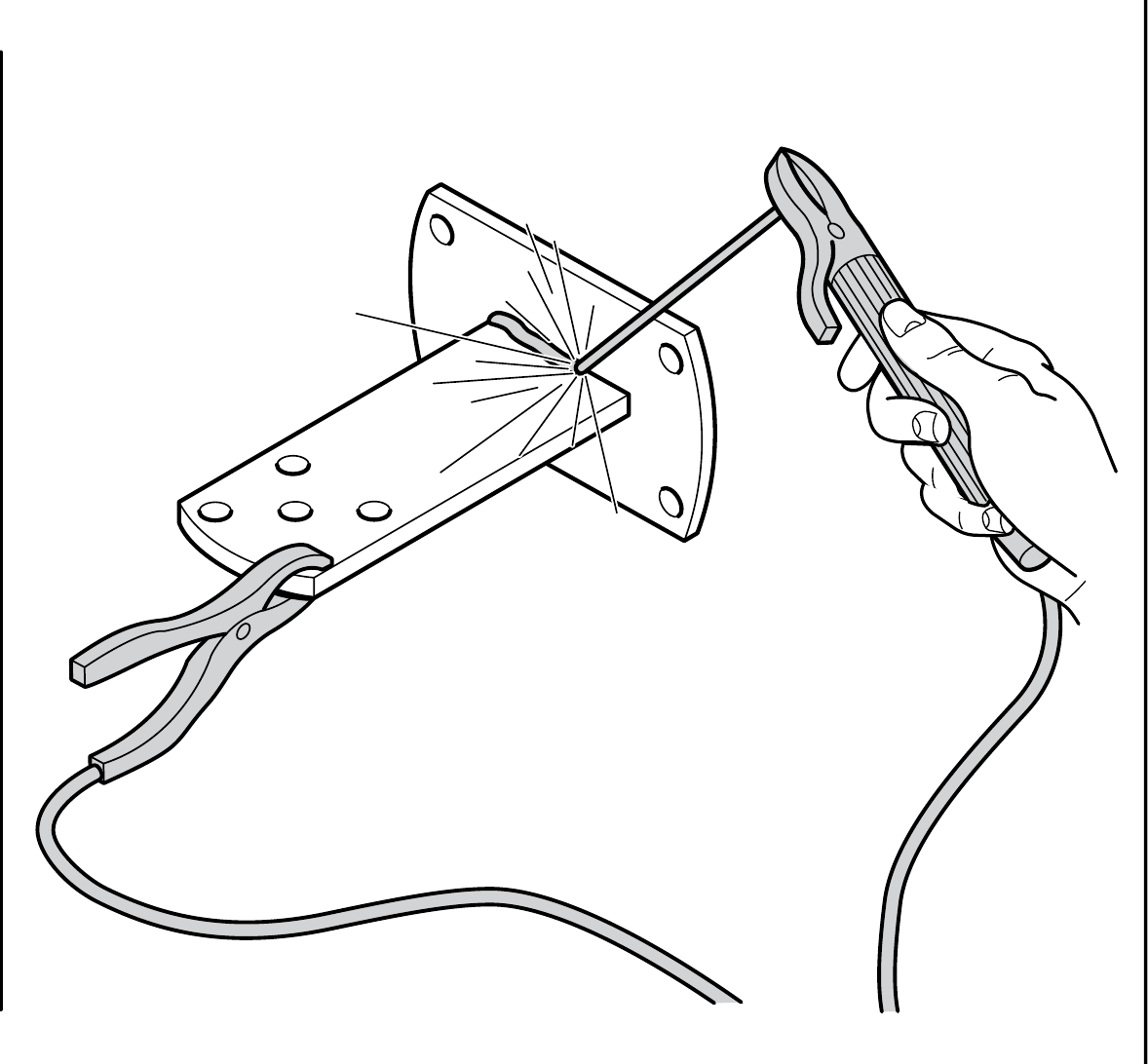

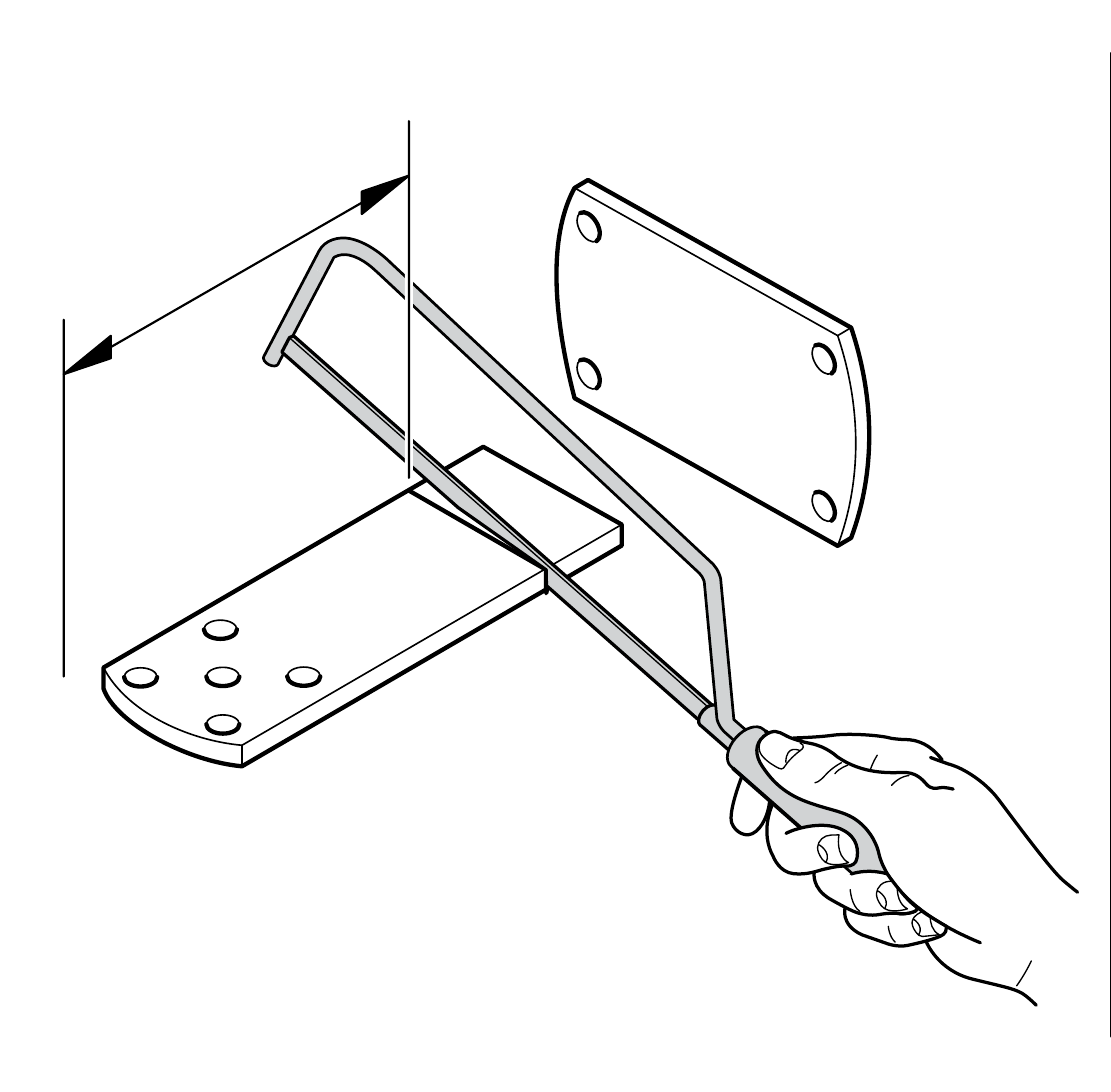

Consola posterioară livrată pentru seria Toona 4–5 are lungimea de 150 mm. Dacă este necesară ajustarea lungimii, după verificarea geometriei scurtați-o și sudați-o ferm de placa de montaj, conform desenului NICE.
II. Montarea consolei frontale de fixare

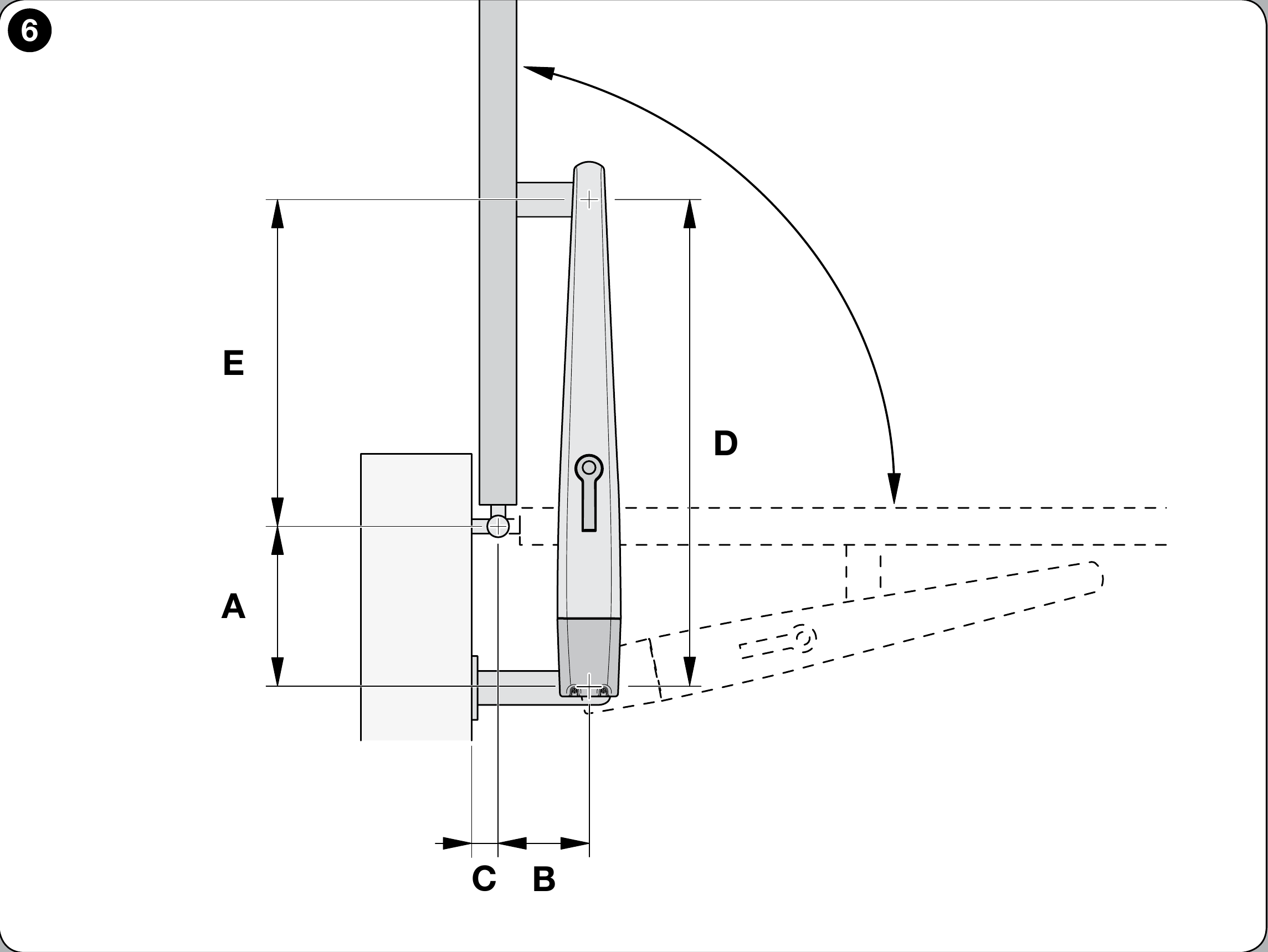

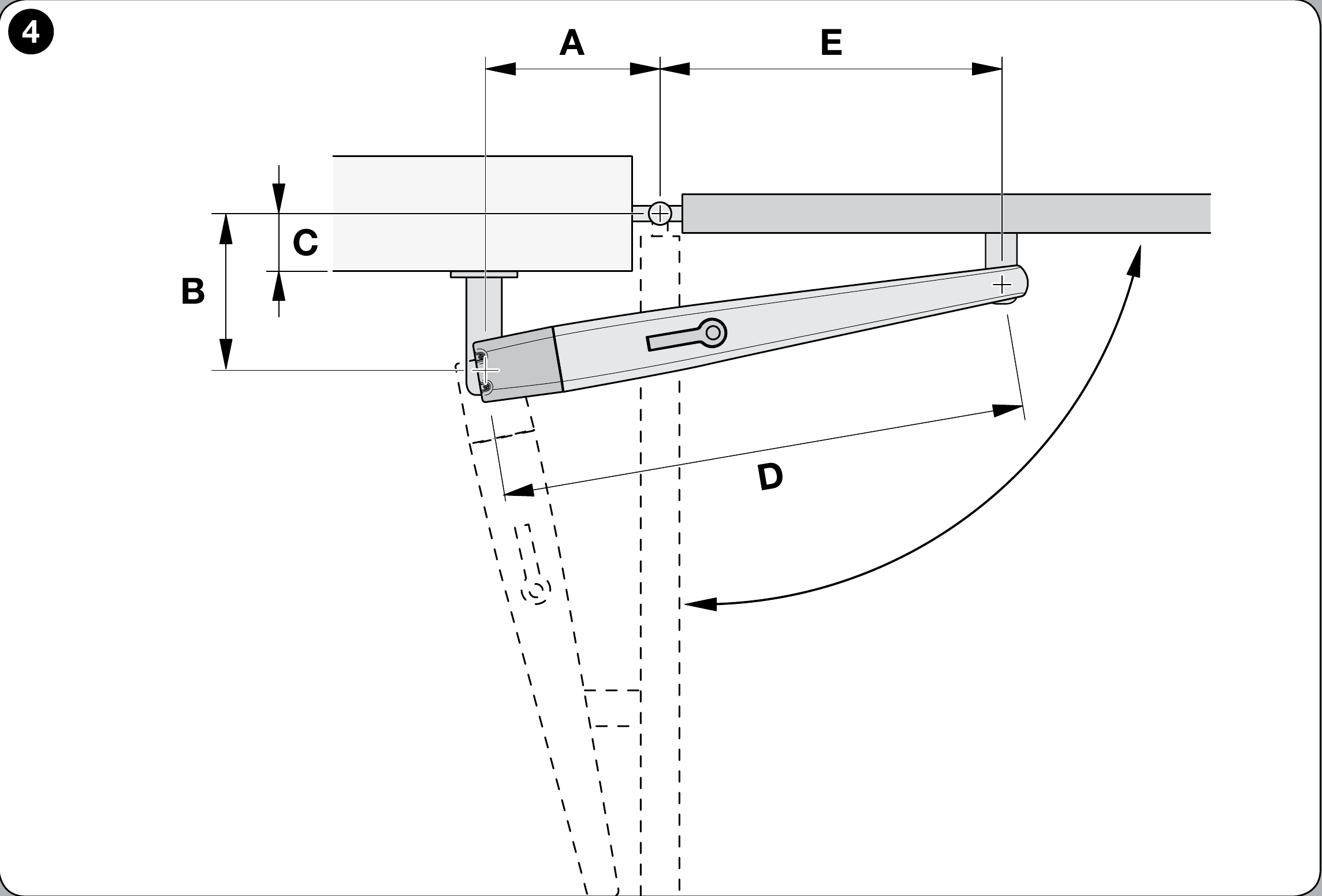

Montați consola frontală respectând dimensiunea fixă D = 880 mm și valoarea E din tabel pentru valoarea A aleasă. Desenul original NICE pentru Toona 4–5 indică diferența de înălțime F = 34 mm. Înainte de fixarea definitivă, măsurați consolele livrate și verificați dacă canatul se deplasează liber.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Fixați consola posterioară pe stâlpul fix, iar consola frontală pe partea fixă a canatului. Înainte de sudarea finală, verificați întreaga cursă a canatului și deplasarea liberă a motorului.

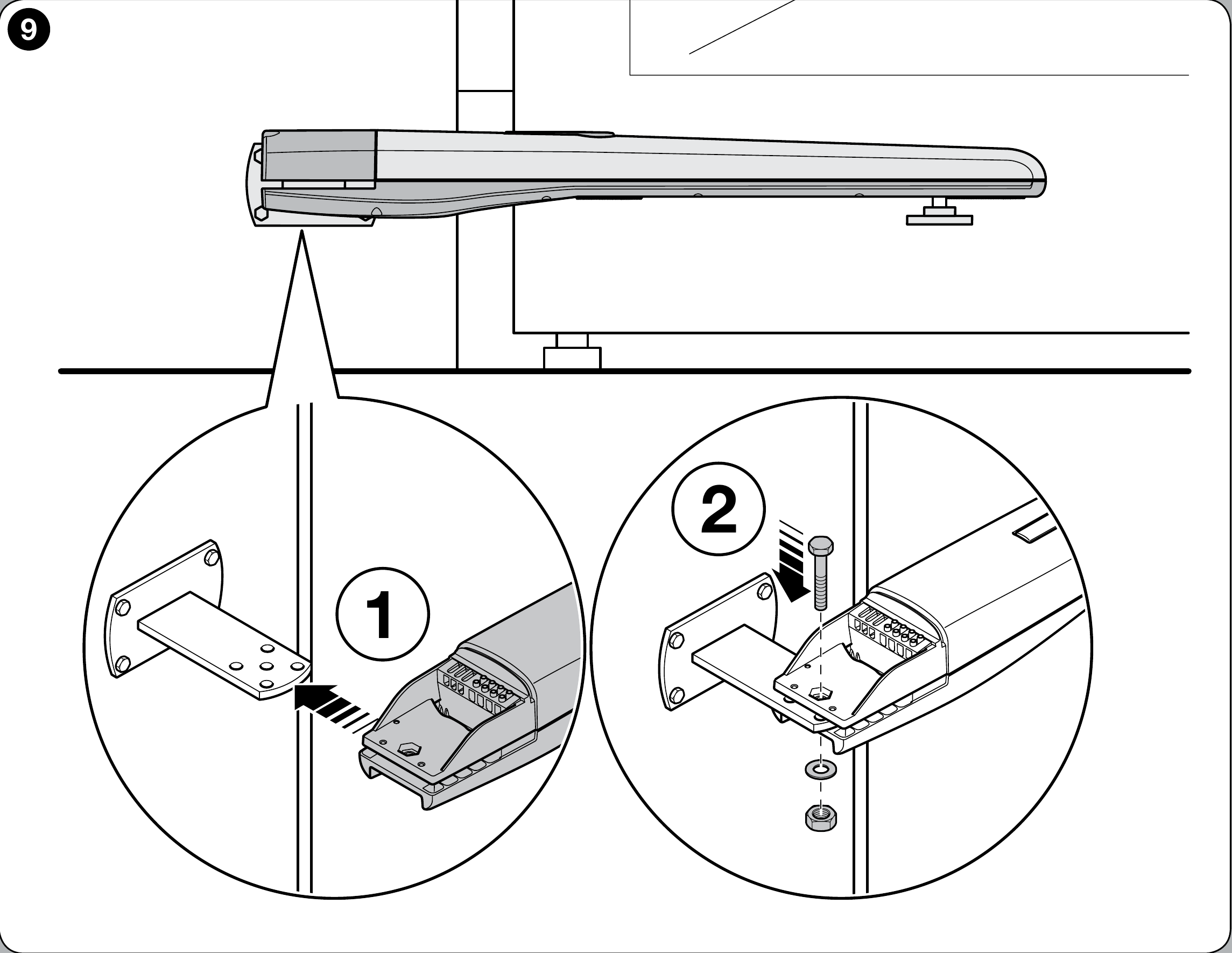

III. Montarea motorului pe consola posterioară
- Fixați motorul pe consola posterioară cu bolțul livrat sau cu șurubul, șaiba și piulița, conform desenului NICE.
- Strângeți piulița, apoi slăbiți-o cu aproximativ 1/10 de tură, astfel încât să rămână un joc minim pentru mișcarea articulației.

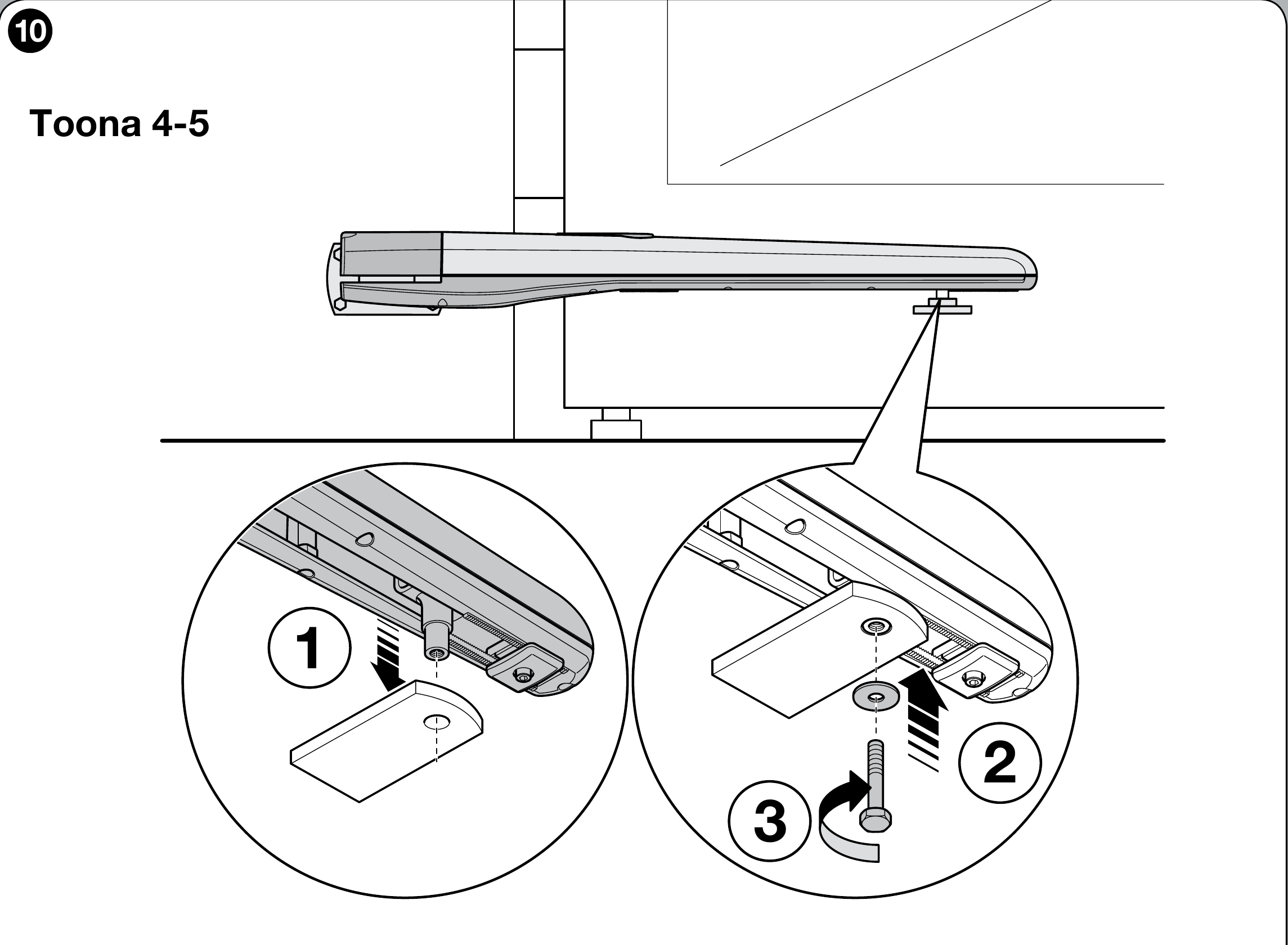

IV. Montarea motorului pe consola frontală
Prindeți consola frontală de partea fixă a canatului, verificați întreaga cursă și abia apoi finalizați fixarea acesteia. Conectați motorul la consolă cu bolțul și șaiba livrate, conform desenului NICE.

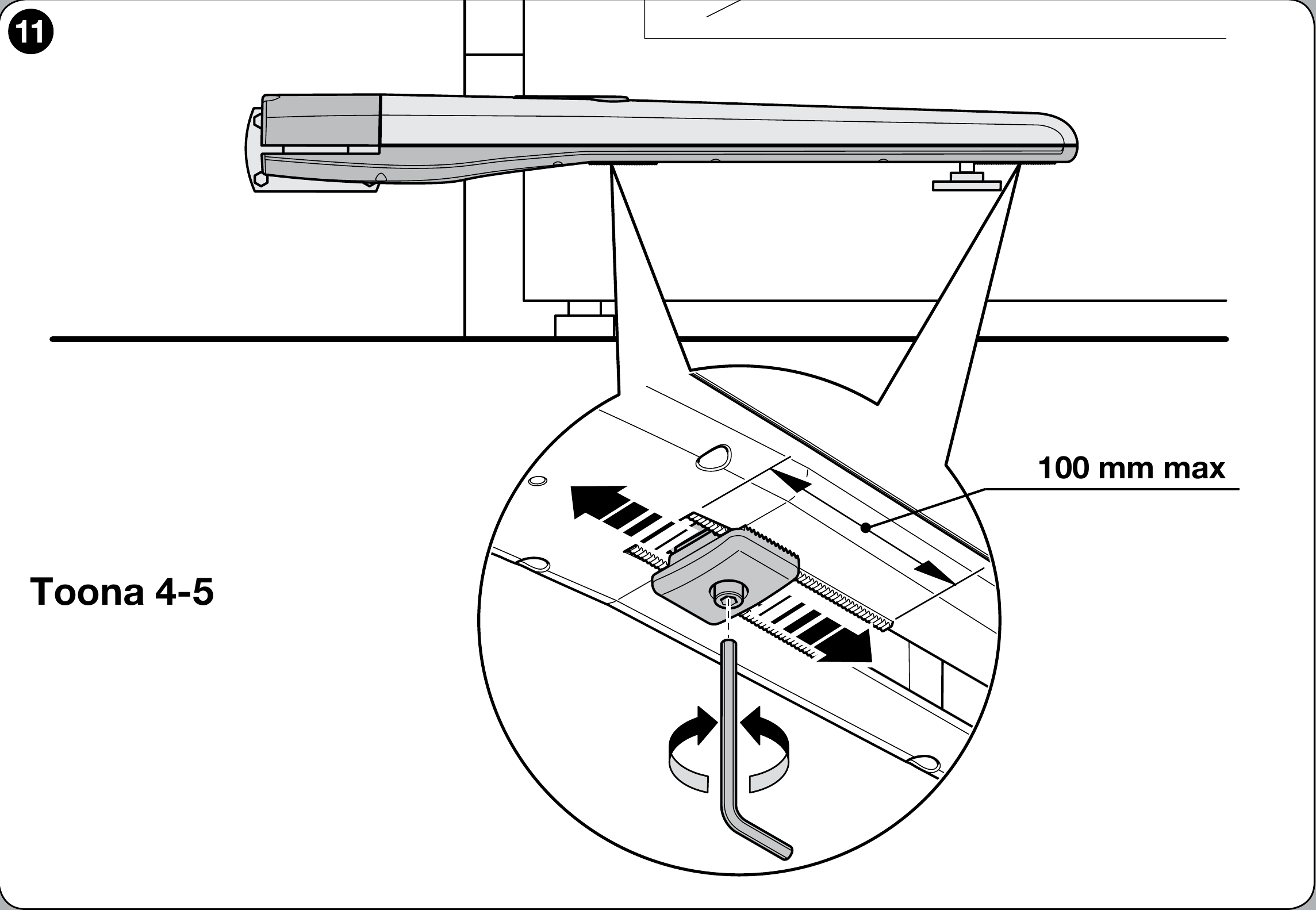

V. Reglarea opritorului mecanic de deschidere
TO5024HS are un opritor de deschidere integrat. La reglarea acestuia, respectați intervalul indicat în desenul NICE ca 100 mm max. Stabiliți poziția închisă și dacă sunt necesare opritoare externe în funcție de poarta respectivă.
- Deblocați motorul conform procedurii de deblocare manuală.
- Slăbiți șurubul opritorului de deschidere și deplasați manual canatul în poziția de deschidere dorită.
- Aduceți opritorul lângă bolț și strângeți șurubul conform desenului.
- Închideți manual canatul și blocați din nou motorul.

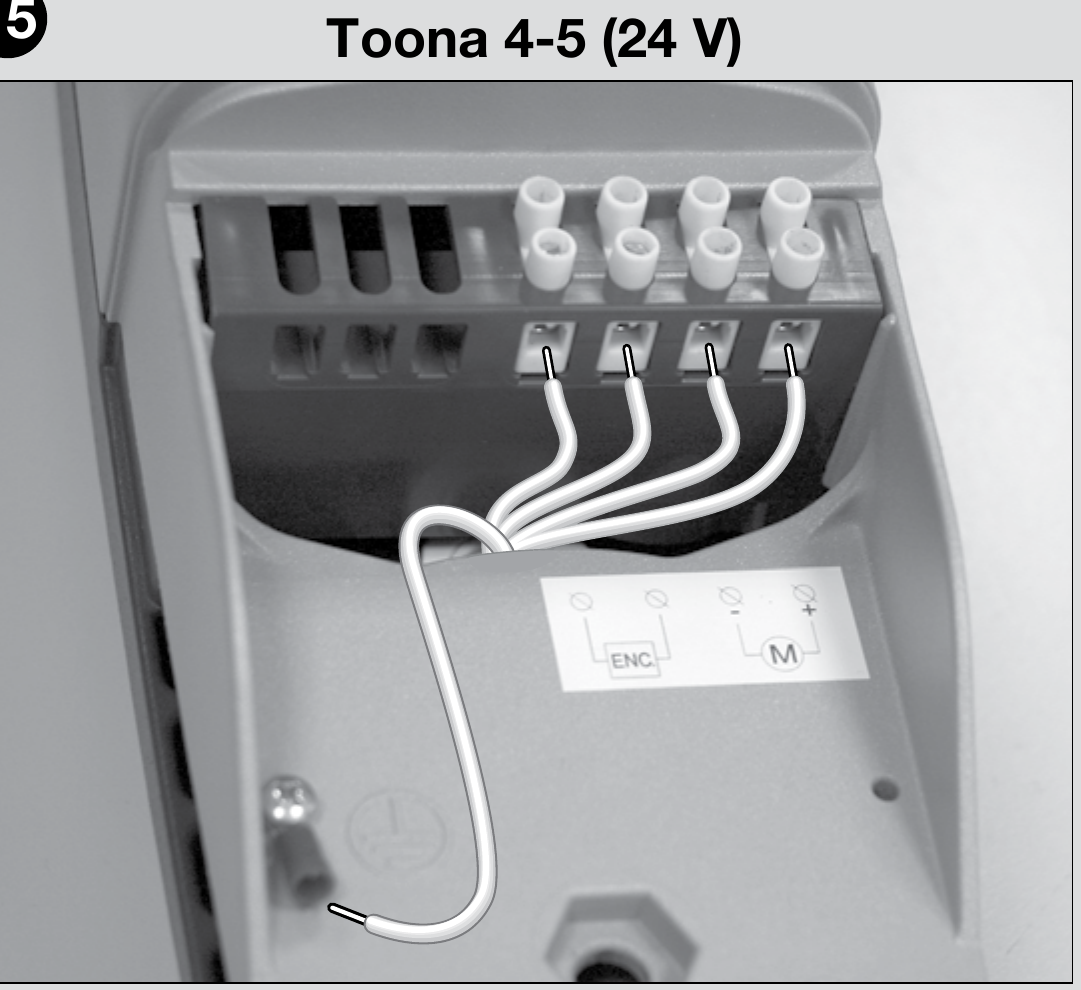

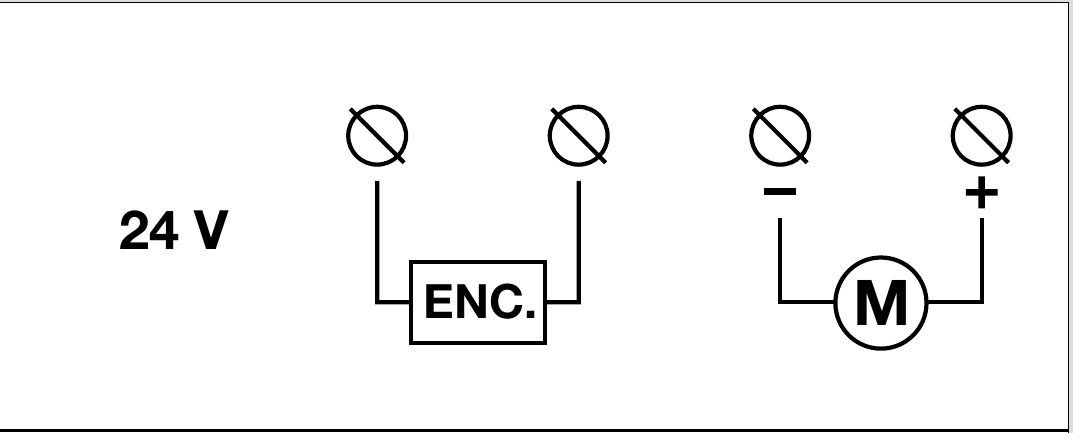

Cablarea și conectarea motorului
Deconectați alimentarea electrică înainte de a efectua conexiunile. Tensiunea de 24 V DC este tensiunea motorului; alimentarea unității de comandă și ieșirile pentru accesorii se verifică separat. Motorul are o pereche separată de conductoare pentru motor și o pereche pentru encoder. La motorul din seria 4–5, bornele sunt marcate conform imaginii; pentru seria 6–7, folosiți imaginea dedicată acesteia. Stabiliți conexiunile pe placa de comandă exclusiv în funcție de placa instalată efectiv. Pentru o poartă care se deschide spre exterior, conform NICE se inversează polaritatea alimentării motorului; nu conectați encoderul ca alimentare a motorului.
După conectare, verificați direcția de deplasare, pozițiile de oprire și dispozitivele de siguranță conform manualului unității de comandă respective. Conectarea electrică și testele trebuie efectuate de o persoană calificată.
Verificare înainte de prima pornire
Încredințați montarea, conectarea electrică și punerea în funcțiune a porții automate unui tehnician calificat. Înainte de pornire, după deblocare, canatul trebuie să parcurgă toată cursa lin și fără să se blocheze, iar consolele și stâlpul trebuie să rămână bine fixate.
- După conectare, conform unității de comandă instalate, verificați direcția de deplasare și reglați pozițiile conform manualului acesteia. Forța se reglează în unitatea de comandă, nu în motor.
- Testați opritorul de deschidere, fotocelulele de siguranță, eventualele muchii de siguranță, comanda STOP și deblocarea manuală. Tehnicianul trebuie să verifice forțele de siguranță și, dacă poarta are o portiță integrată în canat, și blocarea motorului când aceasta este deschisă.
- Predați clientului instrucțiunile de deblocare și manualul unității de comandă instalate efectiv.
Conectarea accesoriilor la MC824HR30
Următoarele borne aparțin unității de comandă MC824HR30/MCA1R30 în combinație cu motorul TO5024HS, nu motorului în sine. Înainte de intervenție, deconectați alimentarea de la rețea și bateria de rezervă. Pentru o altă placă, folosiți schema proprie a acesteia.
| Accesoriu | Borne, tensiune și polaritate |
|---|---|
| Fotocelule BlueBUS | Conectați fotocelulele compatibile, de exemplu EPMB, prin conexiune cu două fire, la BlueBUS. + și − nu se diferențiază. Setați adresa și repetați procesul de învățare după modificarea dispozitivelor. |
| STOP și comenzi | Intrare STOP acceptă un contact fără potențial NO, NC sau un element cu rezistență 8,2 kΩ; starea acestuia se memorează. SbS, Open și Close acceptă un contact fără potențial NO la perechea de borne corespunzătoare. Contactele nu au +/− și nu aplicați tensiune externă la intrare. |
| Alimentare auxiliară | Borna din dreapta a perechii STOP = −, borna din stânga a perechii SbS = +, în orientarea imaginii de mai jos (inscripțiile de deasupra bornelor). Alimentarea unui cititor sau modul compatibil: 24 V DC (−30 % până la +50 %), maximum 200 mA, inclusiv în Stand-by. Conectați separat releul de comandă al modulului ca un contact fără potențial; verificați intervalul de tensiune admis și consumul modulului. |
| Lampă de avertizare, încuietoare, indicator luminos | FLASH: 12 V DC, maximum 21 W; ELS: 12 V AC, maximum 15 VA, fără polaritate +/− fixă; OGI: 24 V DC, maximum 4 W. Pentru FLASH/OGI, schema nu specifică ordinea +/− la perechea de borne, așadar nu o presupuneți; pentru un produs polarizat, verificați marcajele atât pe placă, cât și pe produs. Funcția ieșirilor poate fi modificată prin programare. |
| Radio și alimentare de rezervă | Receptorul cu montare în soclu se conectează la conectorul SM, iar acumulatorul de rezervă la conectorul său, conform plăcii montate. Nu se conectează la BlueBUS sau la bornele motorului. |
Pozițiile detaliate ale bornelor, procesul de învățare și testarea elementelor de siguranță sunt descrise în manualul propriu al unității de comandă MC824HR30.
Accesorii în funcție de unitatea de comandă
Alegeți accesoriile în funcție de interfața unității de comandă și a receptorului instalate efectiv. Dispozitivele fără fir și cele de comandă pot necesita echipamente suplimentare sau configurare.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă motorul de 24 V; procedurile trebuie să corespundă plăcii instalate efectiv. | MC824HR30 |
| Receptor | Alegeți receptorul radio în funcție de codarea telecomenzii. | OXI · OXIBD · OXILR |
| Telecomandă | Alegeți în funcție de receptor: modurile bidirecționale BD și LR necesită un receptor compatibil. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotocelule | Utilizarea depinde de interfața BlueBUS și, în cazul modelelor fără fir, și de echipamentele suplimentare. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Lampă de avertizare | Tensiunea și puterea consumată trebuie să corespundă ieșirii unității de comandă instalate efectiv. | ELDC · WLT |
Deblocarea manuală a motorului
Deblocați sau blocați motorul numai când canatul este oprit. Dacă poarta are o încuietoare electrică, deblocați-o mai întâi. În caz de defecțiune, deconectați alimentarea.
- Glisați capacul de protecție, introduceți cheia furnizată și rotiți-o în sensul acelor de ceasornic.
- Ridicați maneta de deblocare și deplasați manual canatul.
- Pentru a bloca din nou, coborâți maneta, rotiți cheia în sens invers acelor de ceasornic, scoateți-o și închideți capacul.
Înainte de repornire, verificați dacă motorul este blocat și dacă nu se află nimeni în zona de deplasare a porții.
Verificare și întreținere
Revizia se efectuează cel târziu la fiecare 6 luni de către un tehnician calificat. După deconectarea alimentării, verifică fixarea, uzura, coroziunea și lubrifierea șurubului cu piuliță. După reconectarea alimentării, testează mișcarea, deblocarea și dispozitivele de siguranță.
Caracteristici tehnice
Date 75 de cicluri/oră este valoarea specificată de NICE pentru forța nominală. Viteza de 0,025 m/s este fără sarcină; pentru funcționarea sub sarcină, producătorul indică 0,018 m/s.
| Parametru | Valoare |
|---|---|
Model | TO5024HS |
Motorul sistemului de acționare | 24 V DC |
Consum maxim / nominal | 5 A / 2,5 A |
Putere consumată maximă / nominală | 120 W / 60 W |
Cursă | 505 mm |
Viteză fără sarcină | 0,025 m/s |
Viteză sub sarcină | 0,018 m/s |
Forță maximă / nominală | 1 800 N / 600 N |
Cicluri pe oră la forța nominală | 75 |
Protecție | IP44 |
Temperatura de funcționare | −20 până la +50 °C |
Clasa de izolație | F |
Durată de viață estimativă conform NICE | 80 000 până la 250 000 de cicluri de funcționare |
Dimensiuni L × l × h | 965 × 115 × 105 mm |
Greutatea motorului | 7,5 kg |
Greutatea motorului din tabel este valoarea indicată de NICE fără ambalaj. Greutatea variantei comandate include și ambalajul și este utilizată la calcularea costului transportului.
Manual de montaj slovaco-ceh NICE Toona. Programarea, învățarea pozițiilor și configurarea radioului se fac în manualul unității de comandă montate efectiv.
