Fixarea (ancorarea) mecanismului de acționare cu braț pentru poarta batantă pe stâlp
Pentru ca actuatorul cu braț să deschidă poarta la unghiul dorit și să funcționeze eficient, acesta trebuie fixat corect pe stâlp. Pentru fiecare actuator, producătorul indică o diagramă exactă cu limitele de utilizare. Diagrama nu oferă nicio marjă de toleranță, așadar, dacă alegeți valori pentru A sau B în afara diagramei, actuatorul nu va deschide poarta la unghiul dorit și nu va funcționa corect.
Exemplu pentru actuatorul NICE Wingo 2024:
Montarea consolei de prindere din spate:
 |
 |
| Schiță de deschidere spre interior | Schiță de deschidere spre exterior |

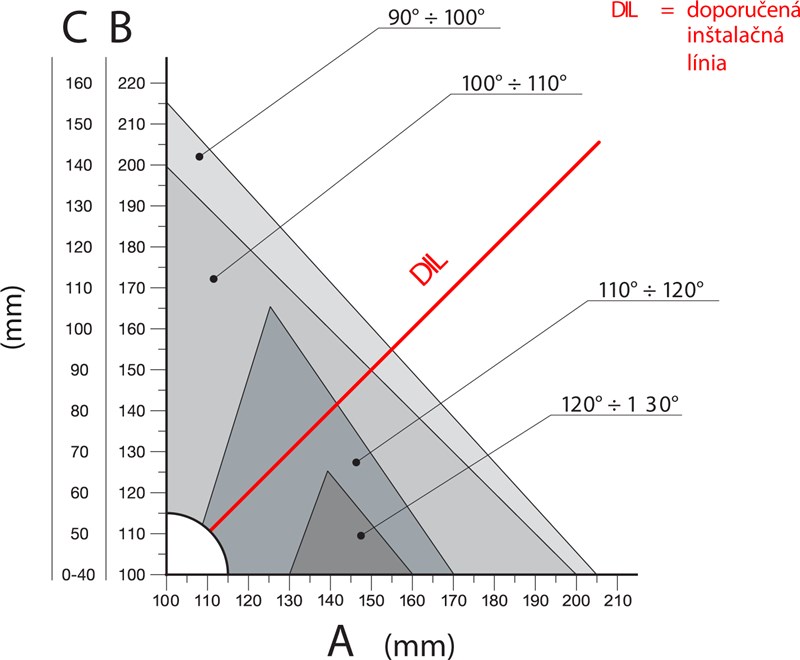

Calculați poziția consolei din spate cu ajutorul diagramei, din care puteți afla dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, egale), pentru ca actuatorul să se poată mișca lin, pe o traiectorie liniară.
 |
 |
| Diagramă de calcul | Exemplu de citire a valorilor din diagramă |
Diagrame de fixare pentru fiecare actuator:
| Wingo | Toona | Too |
|---|---|---|
Dacă valorile din diagrama actuatorului obișnuit cu braț nu se potrivesc situației dumneavoastră, puteți:
- să decupați o gaură în stâlp, creând astfel spațiu pentru actuator
- să folosiți console prelungite
- să luați în considerare utilizarea unui alt tip de actuator:
