NICE Wingo WG3524 – automatizare individuală pentru porți batante, pentru canaturi de până la 3,5 m/500 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
970,97 RON cu TVA
| Greutate |
|---|
| 7,20 kg |
Descrierea produsului NICE Wingo WG3524 – automatizare individuală pentru porți batante, pentru canaturi de până la 3,5 m/500 kg
| Navigare rapidă pe această pagină: | ||
|---|---|---|
| Acționarea include… | Acționări alternative… | Seturi la prețuri avantajoase… |
| Accesorii compatibile… | Manual… | Alegere, limite, durată de viață… |
| Montaj… | Galerie foto… | Deblocare manuală… |
| Caracteristici tehnice… | Întrebați-ne orice… | Montarea consolei de fixare din spate.... Dimensiunile consolelor... |
Acționare NICE Wingo WG3524 este destinată automatizării porților batante porți batante cu lungimea canatului de 3,5 m și greutatea de până la 500 kg. Acționarea este ireversibilă, are o carcasă din două piese, din aluminiu turnat sub presiune, cu finisaj din poliester rezistent la intemperii. Toate piesele mobile din interior sunt fabricate din oțel, aliaje ușoare și tehnopolimeri. Piulița de ghidare este fabricată din bronz, pentru a asigura o rezistență bună și o funcționare silențioasă. Condensatorul de pornire este amplasat în interiorul acționării, pentru ca montajul să fie cât mai simplu. Acționările sunt compatibile dimensional și cu seria anterioară Moby și Pluto a producătorului italian NICE; toate dimensiunile de fixare și diametrele bolțurilor sunt identice. Acționarea utilizează tehnologia 24V, datorită căreia este mai potrivită pentru utilizări frecvente decât versiunea 230V , dar, în schimb, nu este potrivită pentru zonele cu vânt, în special în cazul porților cu panouri opace, pline.
Unitatea de comandă MCA2R30 în unitatea de comandă MC424LR30 permite programare simplă, detectarea automată a pozițiilor de capăt, diagnosticarea automată a defecțiunilor, setarea duratei pauzei în modul de închidere automată, acces pietonal, încetinire înainte de pozițiile finale, sistem de detectare a impactului cu un obstacol, posibilitatea funcționării de urgență cu sursa de alimentare de rezervă PS124, folosind cablul de conectare CABLA11, intrare pentru toate tipurile de muchii de siguranță ale acționării și multe altele.
Acționările Wingo oferă un raport calitate-preț echilibrat pentru automatizarea porților batante în medii rezidențiale și industriale cu utilizare moderată. Întreaga gamă Wingo este fiabilă și silențioasă. Caracteristici tehnice detaliate ». Manual de descărcat ».

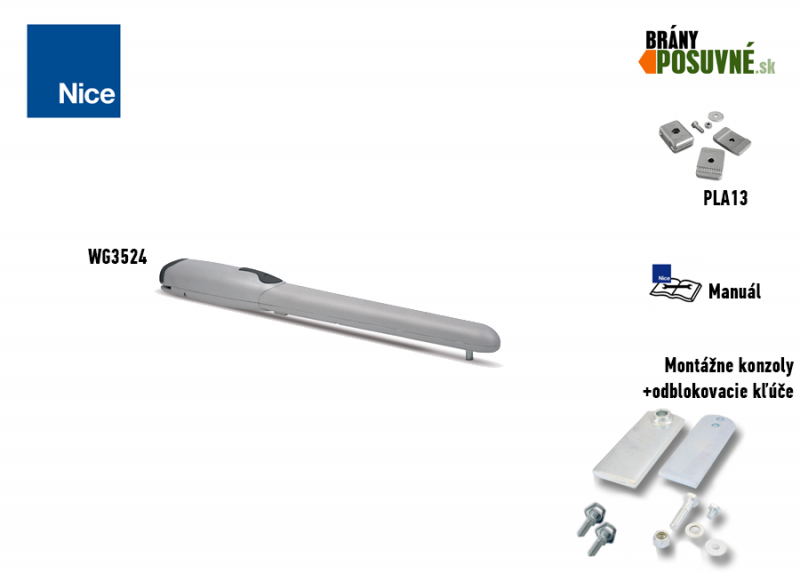

| Acționarea conține: | Cod | |||
|---|---|---|---|---|
 |
1 × | Acționare NICE Wingo WG3524 |
WG3524 |
|
|
Acționare electromecanică NICE Wingo WG3524, pentru canate de poartă cu greutatea de până la 400 kg și lungimea de până la 3,5m. |
||||
 |
1 × | Opritor mecanic interior pentru deschidere | PLA13 | |
|
Dacă este utilizat, nu mai este necesară folosirea opritoarelor externe montate în sol. Instrucțiuni de reglare. |
||||
 |
2 × | Cheie de deblocare | CM-B | |
|
În cazul unei pene de curent, permite deblocarea acționării, astfel încât poarta să poată fi mișcată manual, prin împingere sau tragere. |
||||
 |
1 × | Consolă frontală pentru sudare | PMDSMAR04.4610 | |
|
Se sudează pe partea fixă a canatului; rețineți că se montează la o înălțime diferită față de consola din spate. O consolă alternativă, care se fixează cu șuruburi, este PLA8. |
||||
 |
1 × | Bolț pentru consola frontală | R8.5120 Șaibă V8X10.5102 Bolț |
|
|
Se utilizează pentru fixarea părții frontale a acționării de consola frontală. |
||||
 |
1 × | Consolă posterioară pentru sudare | PMDSMP2.4610 | |
|
Se sudează pe placa de montaj cu șuruburi sau pe stâlpul de oțel. Atenție: se montează la o înălțime diferită față de consola frontală. Consola alternativă, prelungită, este PLA6. |
||||
 |

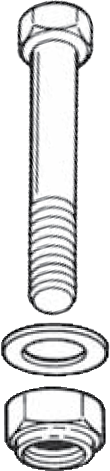

2 × | Bolț pentru consola posterioară | D10.5110 Piuliță R10.5120 Șaibă V10X40.5101 Bolț |
|
|
Se folosește pentru fixarea părții din spate a motorului de consola posterioară. |
||||
 |
1 × | Manual de instalare NICE Wingo WG3524 | Descărcați | |
|
Manual pentru o instalare reușită, cu scheme ilustrate de conectare a cablurilor, instrucțiuni de programare și asocierea telecomenzilor. |
||||
Notă importantă: Acest motor este o unitate separată, adică nu va funcționa de unul singur.. Îl oferim separat în magazinul nostru online, pentru a vă putea configura automatizarea exact așa cum doriți, în funcție de nevoile dumneavoastră. Pentru motor trebuie să achiziționați cel puțin unitatea de comandă (NICE Moonclever MC424LR30 sau modelul mai vechi MC424LR10), eventual și alte accesorii. Dacă nu știți exact ce vă trebuie, cel mai bine este să începeți consultând kiturile preasamblate la preț redus.
(Este acest motor potrivit pentru mine?)
Comparați-l cu alte motoare:
| « Motor mai puțin puternic | Motor alternativ | Motor mai puternic » | |||||
|---|---|---|---|---|---|---|---|
|
|
Motor NICE Wingo de 230 V:
Ofertă de preț și livrare la comandă. |
|
Cu preț redus kituri care conțin motorul NICE Wingo WG3524:
| Kit pentru poartă cu un singur canat » | Kit pentru poartă cu două canaturi » |
|---|---|
|
Motor Wingo pentru porți de până la 500 kg/3,5 m, unitate de comandă, telecomandă, receptor. |
2 x motor Wingo pentru porți de până la 500 kg/3,5 m, unitate de comandă, telecomandă, receptor. |
| Kit pentru poartă cu un singur canat și fotocelule » | Kit pentru poartă cu două canaturi și fotocelule » |
|
Motor Wingo pentru porți de până la 500 kg/3,5 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
2 x motor Wingo pentru porți de până la 500 kg/3,5 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
| Kit pentru poartă cu un singur canat, cu accesorii » | Kit pentru poartă cu două canaturi, cu accesorii » |
|
Kit de automatizare Wingo pentru porți de până la 500 kg/3,5 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
2 x motor Wingo pentru porți de până la 500 kg/3,5 m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
Accesorii compatibile cu automatizarea NICE Wingo WG3524
Vă recomandăm să achiziționați și următoarele accesorii opționale compatibile cu automatizarea:
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Electronica de comandă a automatizării. | |
| Lampă de semnalizare | Semnalizează prin clipire mișcarea porții – recomandată la ieșirile cu vizibilitate redusă. Include și o antenă – raza de acțiune a telecomenzii este mai mare. |
Sau orice lampă de semnalizare cu alimentare de 12V-24V, de la alți producători. |
| Fotocelule | Detectează obstacolele la închidere și opresc mișcarea – poarta nu va lovi mașini sau persoane. | |
| Telecomandă | Pentru controlul porții de la distanță. | |
| Receptor |
Pentru controlul porții de la distanță. În unitatea de comandă MCA2R30 receptorul este deja încorporat. Aceste receptoare suplimentare sunt opționale. |
|
| Antenă |
Pentru o rază de acțiune mai mare a telecomenzii. |
|
| Tastatură |
Dacă uitați telecomanda sau dacă vin multe vehicule ori persoane și nu doriți să dați fiecăruia câte o telecomandă sau să deschideți poarta manual. |
|
| Întrerupător cu cheie |
Pentru comanda porții cu cheia, prin intermediul unui întrerupător conectat prin cablu la automatizare, în orice loc. |
|
| Cititoare de carduri |
Comanda automatizării prin apropierea unui card sau a unui breloc de cititorul de carduri. |
|
| Încuietori electrice |
Încuietorile electrice de siguranță sunt sincronizate cu automatizarea prin intermediul unității de comandă. La primirea comenzii de acționare, încuietoarea electrică se deblochează mai întâi, iar abia apoi poarta începe să se deschidă. La fel, după închiderea porții, încuietoarea electrică se blochează. Sunt necesare pentru canaturi cu lungimea de peste 3,5 m. |
|
| Sursă de alimentare de rezervă |
Sursă de energie de rezervă. |
Manual pentru automatizarea NICE Wingo WG3524
Manual pentru automatizarea NICE Wingo WG3524 descărcați de aici:
Manual pentru automatizarea NICE Wingo WG3524
Alegerea automatizării – este automatizarea NICE Wingo WG3524 potrivită pentru poarta mea?
|
|

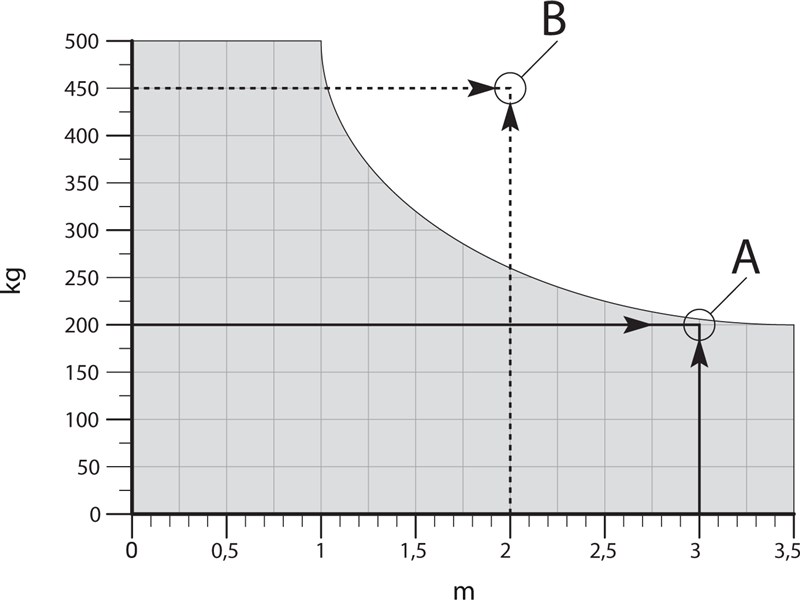

Limitele automatizării NICE Wingo WG3524Fiecare poartă are o anumită lungime a canatului (și, prin urmare, un anumit efect de pârghie) și o anumită greutate (și, prin urmare, o anumită forță exercitată de greutatea canatului), iar fiecare automatizare are propriile limite. Automatizarea NICE Wingo WG3524 poate fi utilizată pentru porți cu lungimi ale canatului și greutăți conform graficului din stânga. Aceasta înseamnă că automatizarea este potrivită pentru porți de la 500kg/1m până la 200kg/3,5m. Exemplu: Valoarea B, pentru un canat cu greutatea de 450kg și lungimea de 2m, se află în afara intervalului permis și, prin urmare, nu este potrivită. Alegeți o automatizare mai puternică. Valoarea A, pentru un canat cu greutatea de 200kg și lungimea de 3m, se încadrează în limite. Puteți instala. |

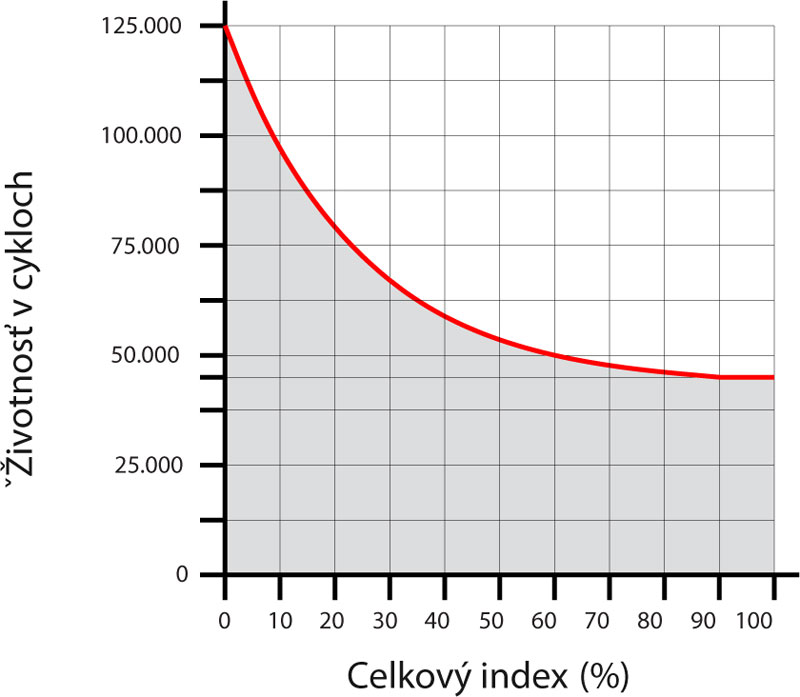

Durata de viață a automatizării NICE Wingo WG3524
În tabelul următor, calculați indicii de solicitare pentru greutatea și lungimea canatului și adăugați indicii aferenți celorlalți factori, dacă se aplică. Apoi, din grafic puteți determina durata de viață a automatizării, exprimată în număr de cicluri.
Exemplu: Am o poartă cu o deschidere de 6 m (2 canaturi de câte 1,5m) și cu greutatea construcției, inclusiv umplutura, de până la 200kg pentru fiecare canat. Calculez indicele pentru lungimea canatului, aproximativ 20 + indicele pentru greutatea porții 10 +, pentru siguranță, adaug indicele pentru temperatură scăzută 10, deoarece iernile sunt mai aspre la noi; rezultatul este un indice total de 40. Din grafic rezultă că durata de viață a automatizării este de aproximativ 60.000 de cicluri. La 10 manevre pe zi, durata de viață estimată este de aproximativ 16 ani.
| Caracteristicile întregului sistem de automatizare | Indice | Graficul duratei de viață |
|---|---|---|
|
Greutatea unui canat |
Indicele total maxim recomandat este de până la 60%. (Adică 50.000 de cicluri, ceea ce, la o utilizare obișnuită de 10 cicluri/zi, înseamnă 13 ani) |
|
| Până la 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Lungimea canatului | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5m | 20 | |
|
Alți factori (dacă probabilitatea apariției lor este mai mare de 10%) |
||
| Temperatura ambiantă peste 40°C, sub 0°C sau umiditatea peste 80% | 20 | |
| Canat cu umplutură plină | 15 | |
| Zonă cu vânt | 15 | |
Instalarea automatizării NICE Wingo WG3524

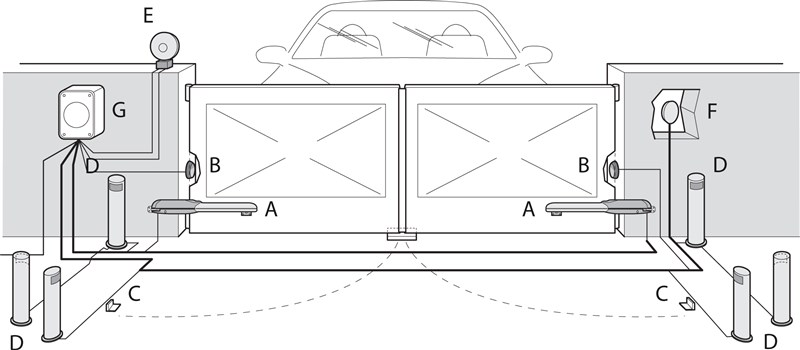

O configurație tipică (opțională) de conectare a automatizării cu accesoriile arată astfel:
Lista accesoriilor
|
Cablarea automatizării NICE Wingo WG3524

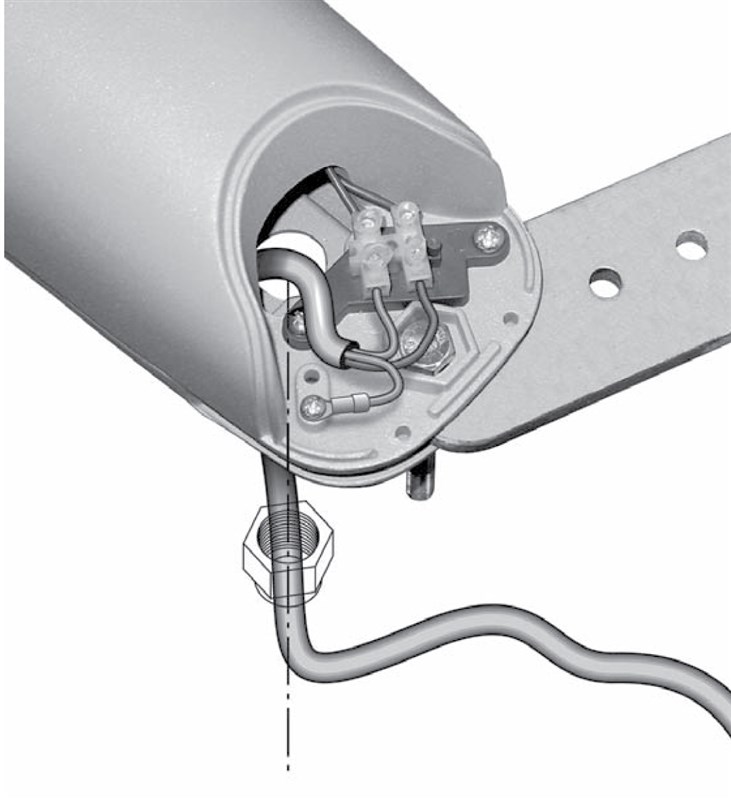

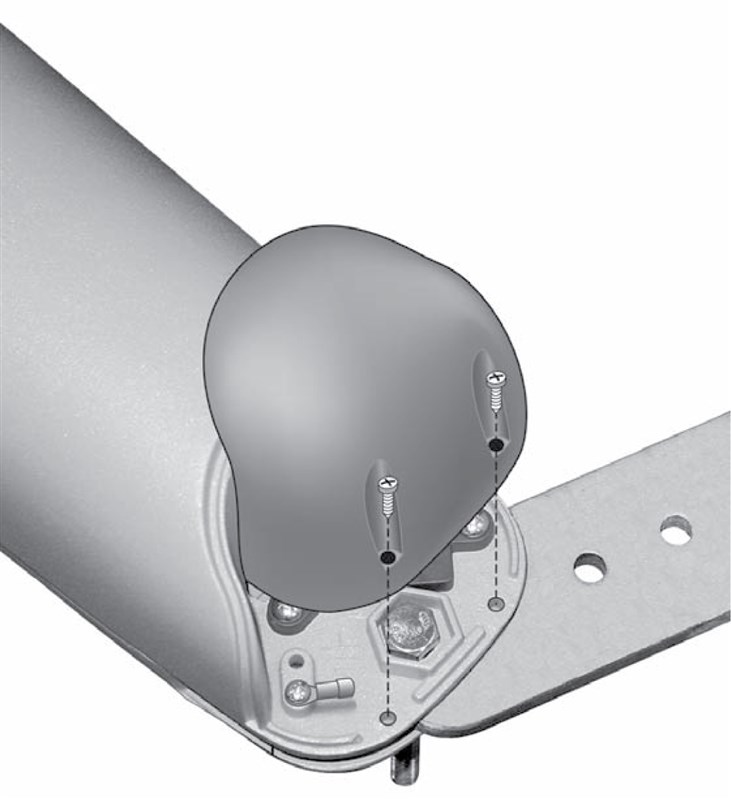

| 1. Desfaceți capacul automatizării | 2. Treceți cablul de alimentare prin canal și conectați-l |
|---|---|
 |
 |
I. Montarea consolei posterioare de fixare
 |
 |

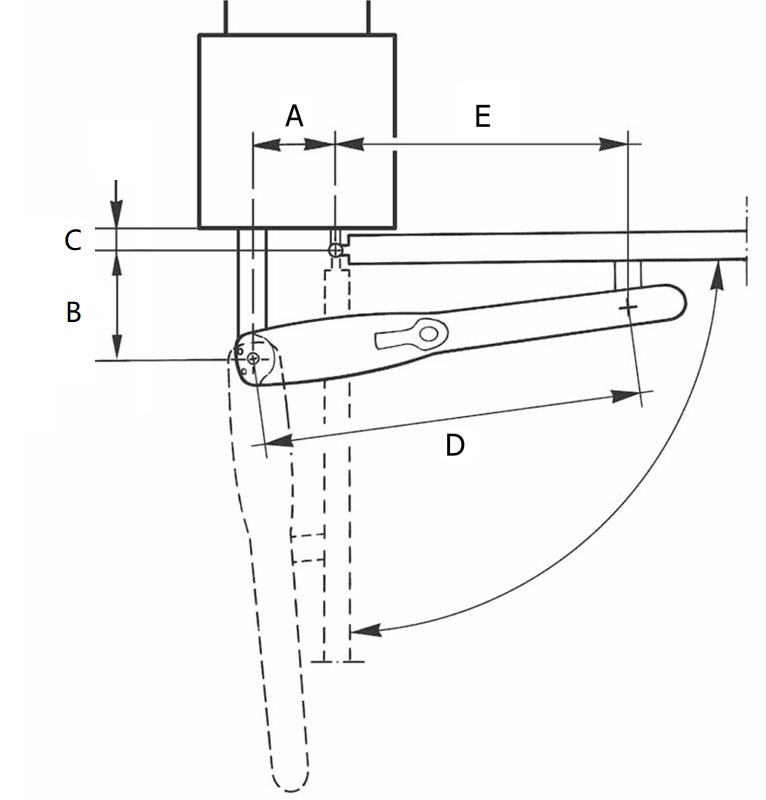

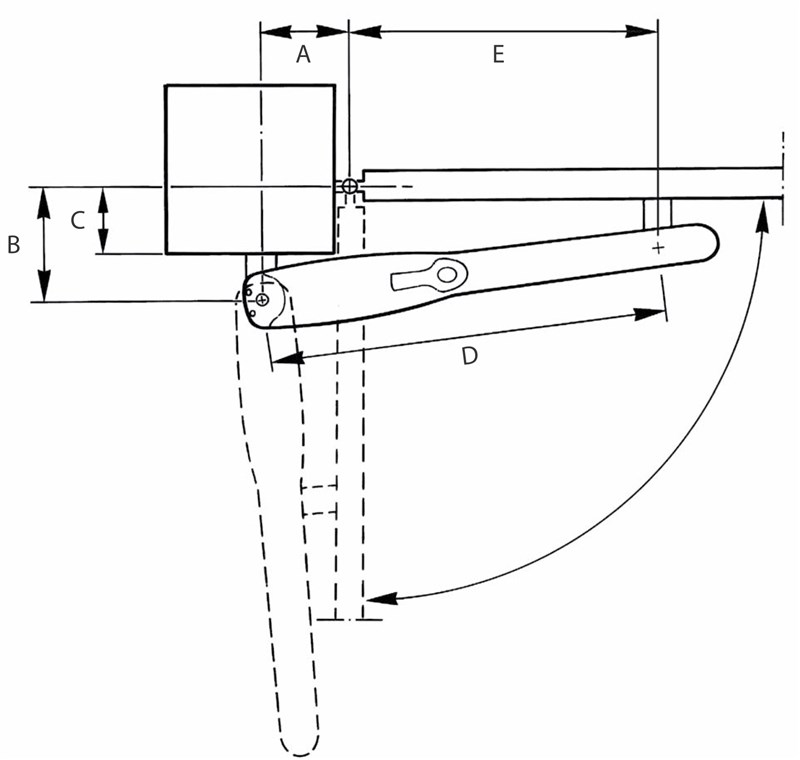

| Schemă de deschidere spre interior | Schemă de deschidere spre exterior |

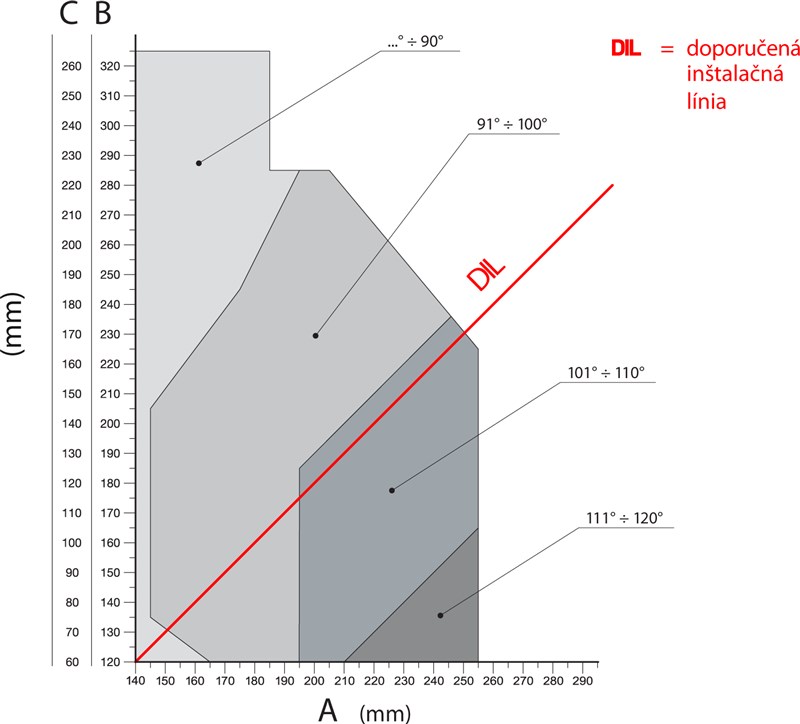

Calculați poziția consolei posterioare folosind Graficul, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, egale), pentru ca automatizarea să se poată deplasa lin, în linie dreaptă.
 |
 |

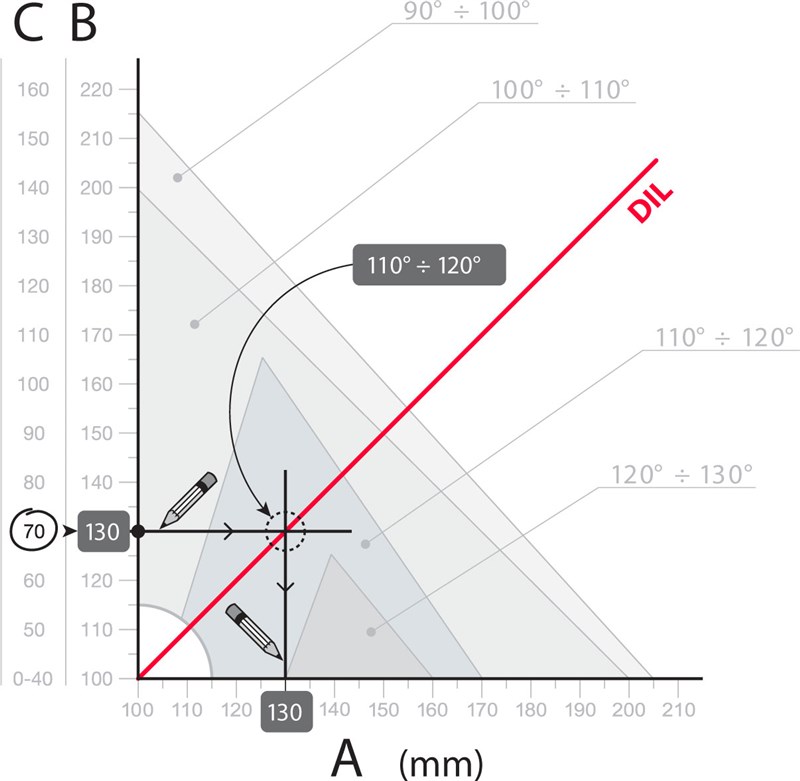

| Grafic de calcul | Exemplu de citire a valorilor din grafic |
Dimensiunile complete ale consolei de fixare.
Pașii de calcul:
- Măsurați distanța C din schemă
- Pe grafic trasați o linie orizontală care intersectează valoarea măsurată C
- Intersecția acestei linii cu DIL (Linia de instalare recomandată) vă permite să determinați unghiul maxim de deschidere
- Dacă unghiul maxim de deschidere determinat nu este potrivit, va trebui să modificați valoarea A și, dacă este necesar, și valoarea B, astfel încât să fie apropiate (ideal, egale)
Înainte de a fixa consola pe stâlp sau pe zid, trebuie să o scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să o sudați pe placa de montaj.
 |
 |
| 1. Tăiați consola la lungimea necesară | 2. Sudați consola scurtată pe placa de montaj |
Pachetul livrat conține o consolă de 150 mm lungime. Prin urmare, dacă aveți nevoie de o consolă mai lungă pentru situații speciale sau dacă doriți ca poarta să se deschidă spre exterior, vă recomandăm să comandați separat consolă prelungită NICE PLA6.
|

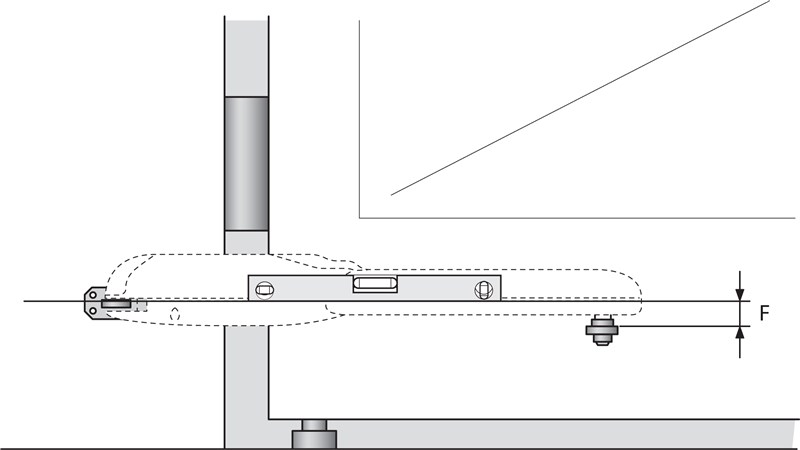

Înainte de a fixa consola posterioară, verificați dacă poziția consolei anterioare corespunde unei părți solide a canatului porții, deoarece există o diferență de nivel între consola anterioară și cea posterioară, după cum se vede în imagine.
Diferență F=30 mm. |
 |
Dacă totul este în regulă, fixați consola posterioară pe stâlp sau pe zid cu șuruburi, dibluri și șaibe.
II. Montarea consolei anterioare de fixare
Consola anterioară trebuie montată pe canat la distanța corespunzătoare valorilor D și E, pe care le puteți determina din tabel (valoarea D este fixă, și anume 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
În pachetul livrat este inclus un suport pentru sudare; dacă doriți un suport pentru înșurubare, vă recomandăm să comandați varianta alternativă suportul pentru înșurubare NICE PLA8.
- Calculați din tabel valoarea E
- Calculați înălțimea conform imaginii înălțimilor suporturilor (afișați imaginea)
- Fixați suportul pe canat (dacă sudați suportul, vă recomandăm să îl prindeți momentan doar în câteva puncte)

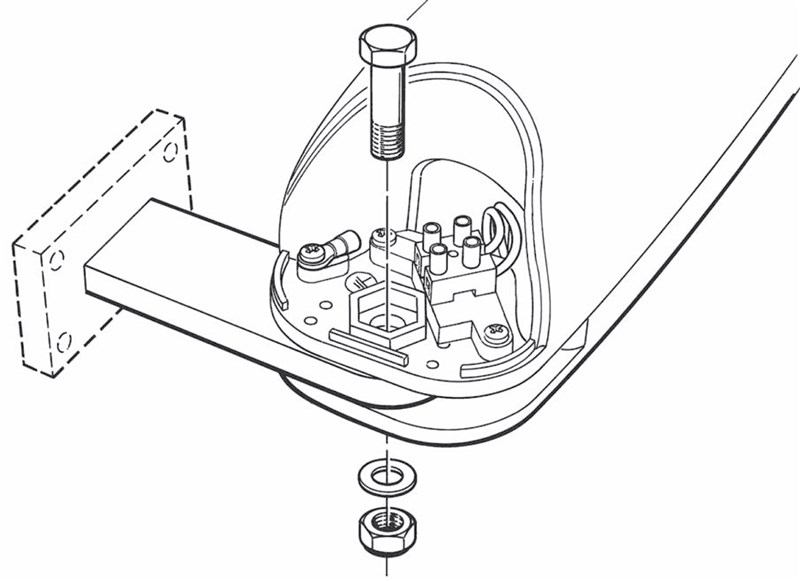

III. Montarea motorului porții pe suportul din spate
 |
|

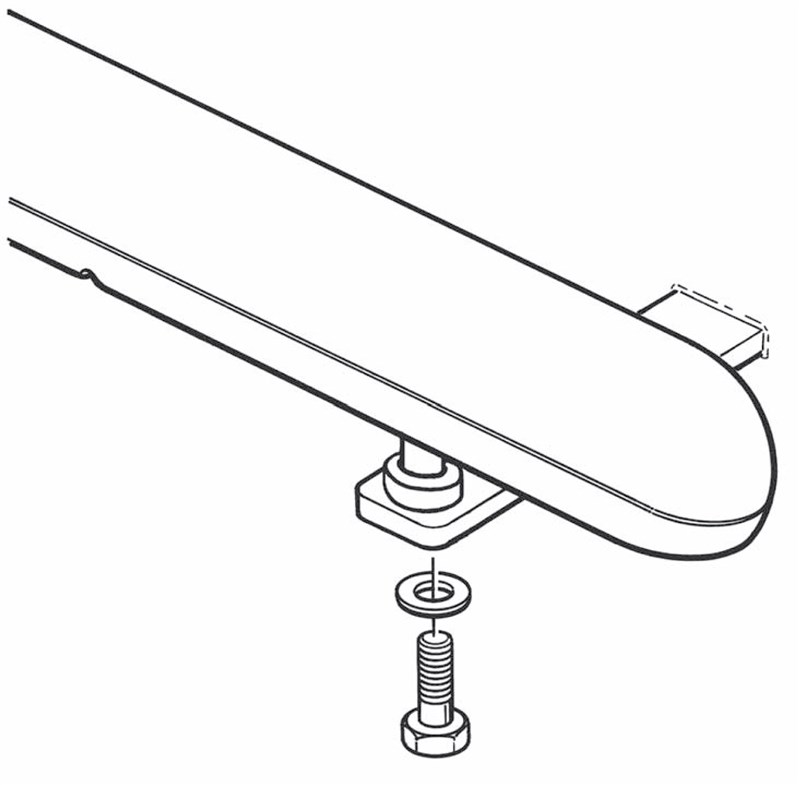

IV. Montarea motorului porții pe suportul frontal
 |
|

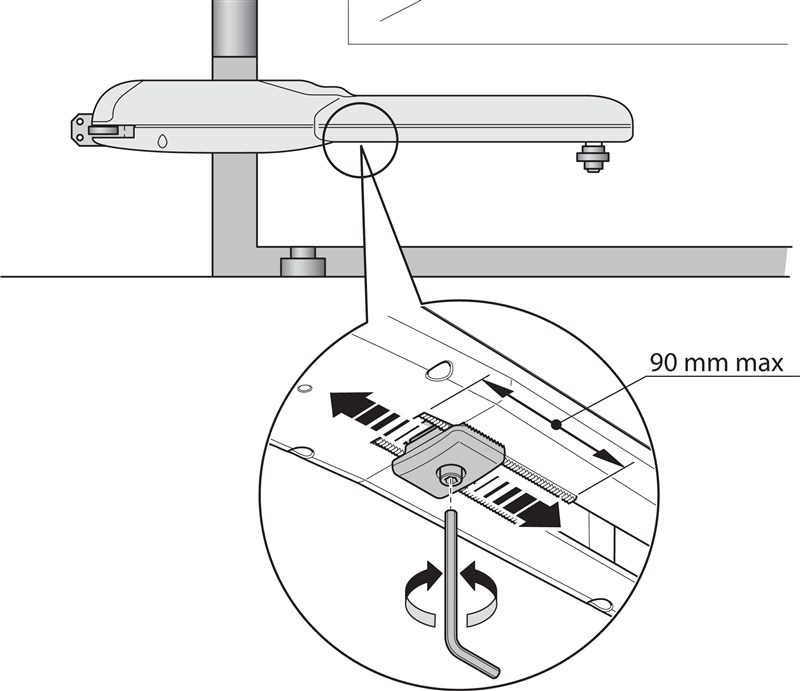

V. Reglarea opritorului mecanic de cursă
Dacă se folosește opritorul mecanic de cursă intern, de care motorul se oprește la deschidere, nu este necesară utilizarea opritoarelor de sol externe. Reglarea se efectuează după cum urmează:
 |
|
Galerie foto a motorului NICE Wingo
|
Exemplu de montare |
Exemplu de montare |
Exemplu de montare |
|
Exemplu de montare |
Exemplu de montare |
Exemplu de montare |
|
Exemplu de montare
|
Motor deblocat |
Motor fără capac |
|
Partea din spate, vedere de jos |
Exemplu de melc și opritor mecanic intern |
Partea din față, vedere de jos |
|
Partea din spate cu cablul conectat |

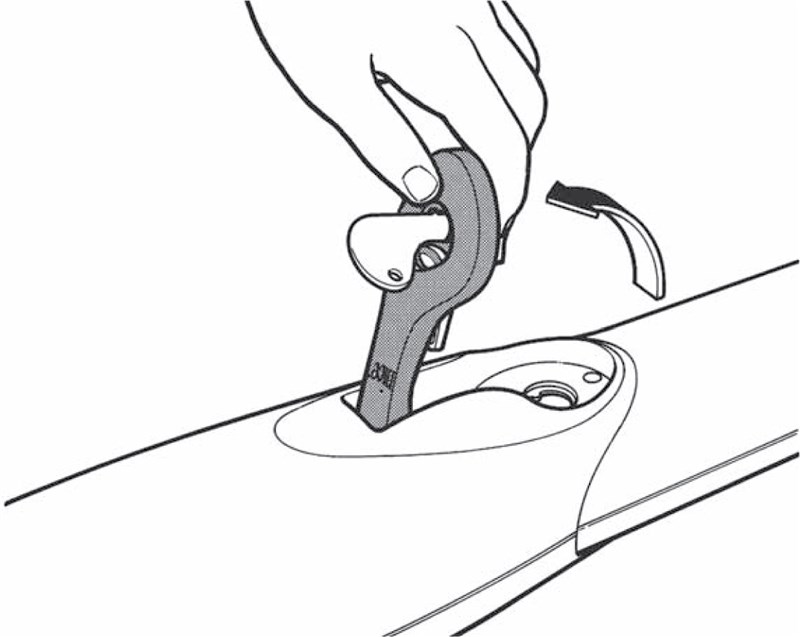

Deblocarea manuală a motorului NICE Wingo WG3524
În cazul unei pene de curent, nu veți putea acționa poarta cu ajutorul telecomenzii. Prin urmare, motorul poate fi deblocat cu ajutorul cheii de deblocare iar poarta poate fi deplasată manual:

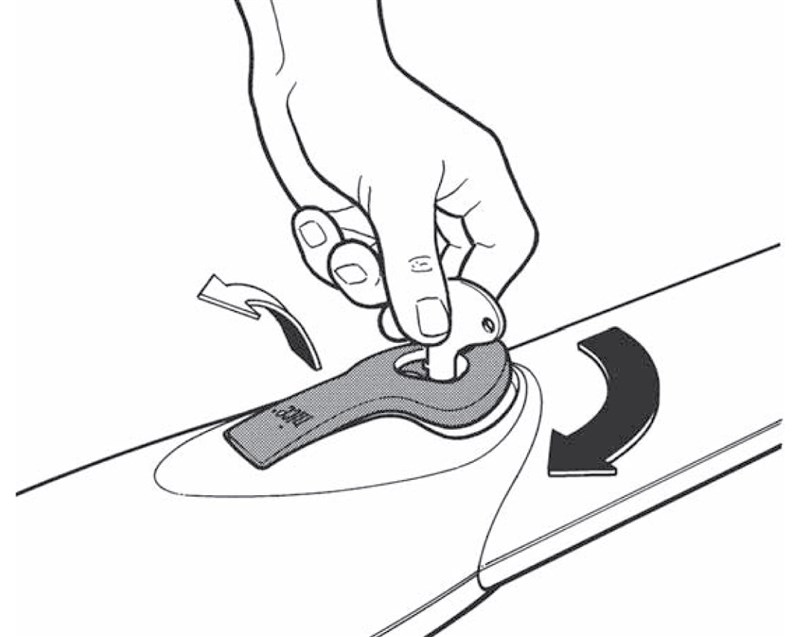

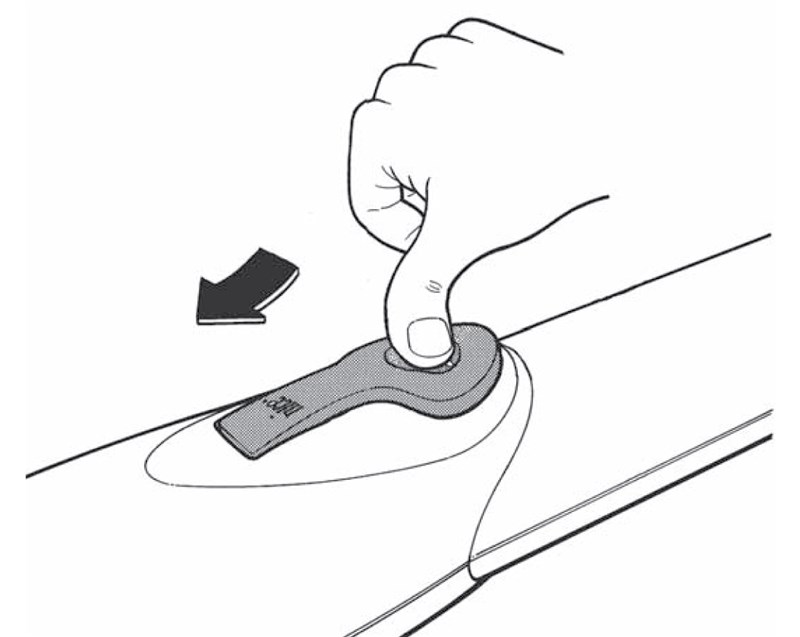

| 1. Glisați capacul încuietorii de deblocare | 2. Introduceți cheia de deblocare și rotiți-o în sensul acelor de ceasornic | 3. Trageți maneta de deblocare și puteți deplasa poarta manual |
|---|---|---|
 |
 |
 |
Caracteristicile tehnice ale motorului NICE Wingo WG3524
| Model | NICE Wingo WG3524 |
|---|---|
| Descrierea tipului | Motor reductor electromecanic pentru funcționarea automată a porților culisante în mediul privat. |
| Forță | 1500N |
| Forță nominală | 500N |
| Viteză | 0,016 m/s |
| Viteză nominală | 0,012 m/s |
| Limită de cicluri consecutive | 40 de cicluri/oră |
| Cursa de rotație | 470 mm |
| Durată de viață | între 125.000 și 80.000 de cicluri, în funcție de greutatea și lungimea canatului, precum și de reglajul motorului |
| Alimentare | 24Vdc |
| Putere absorbită [Sarcină] |
85W [3,5A] |
| Putere nominală absorbită [Sarcină nominală] |
50W [2A] |
| Clasa de izolație | A |
| Temperatură de funcționare | -20°C până la +50°C |
| Clasă de protecție | IP44 |
| Dimensiuni | 98×920×95 (l×L×î) |
| Greutate | 6kg |
