Descrierea produsului NICE TOO TOO3000 – motor automatizare, pentru un singur canat, 3 m/300 kg
NICE TOO3000 este un motor electromecanic independent motor pentru o singură canatură a porții batante de 3 m și până la 300 kg. Motorul este 230 V AC; nu este o variantă de 24 V. Este ireversibil iar în cazul unei pene de curent se deblochează cu o cheie. Unitatea de comandă și dispozitivele de siguranță se aleg în funcție de poartă în ansamblu.
| Navigare rapidă | |
|---|---|
| Alegere | Unitatea de comandă |
| Kituri | Montaj |
| Dimensiunea C | Conectare |
| Testare | Accesorii |
| Deblocare | Întreținere |
| Specificații | Manual |
| Accesorii – borne și polaritate | Manual PDF |
Când să alegeți acest motor
Limitele de 3 m și 300 kg se aplică unui singur canat, dar nu sunt suficiente pentru a stabili dacă motorul este potrivit. Contează și rezistența la mișcare, poziția balamalei, tipul de umplutură, vântul și geometria montajului.
Pentru varianta de 230 V, producătorul indică maximum 24 de cicluri pe oră. În cazul utilizării mai frecvente, se evaluează poarta în ansamblu și adecvarea regimului de funcționare.
Unitate de comandă pentru motor de 230 V
Actuala MC800 cu placă MCA5R30 comandă unul sau două motoare. MC200 este alegerea actuală pentru un singur motor. Prin urmare, pentru o poartă cu două canaturi, utilizați o unitate de comandă potrivită pentru două motoare. În kiturile noastre actuale pentru TOO3000 este inclus MC800; verificați întotdeauna configurația kitului respectiv înainte de conectare.
În cazul unei instalații existente cu o unitate de comandă mai veche A60, A400, A6 sau A6F utilizați manualul plăcii instalate efectiv. În prezent, aceste unități sunt înlocuite cu MC800. Manualul acesteia este destinat modelului MC800/MCA5R30. Tensiunea motorului, alimentarea de la rețea a unității de comandă și ieșirea de joasă tensiune pentru accesorii sunt circuite diferite.

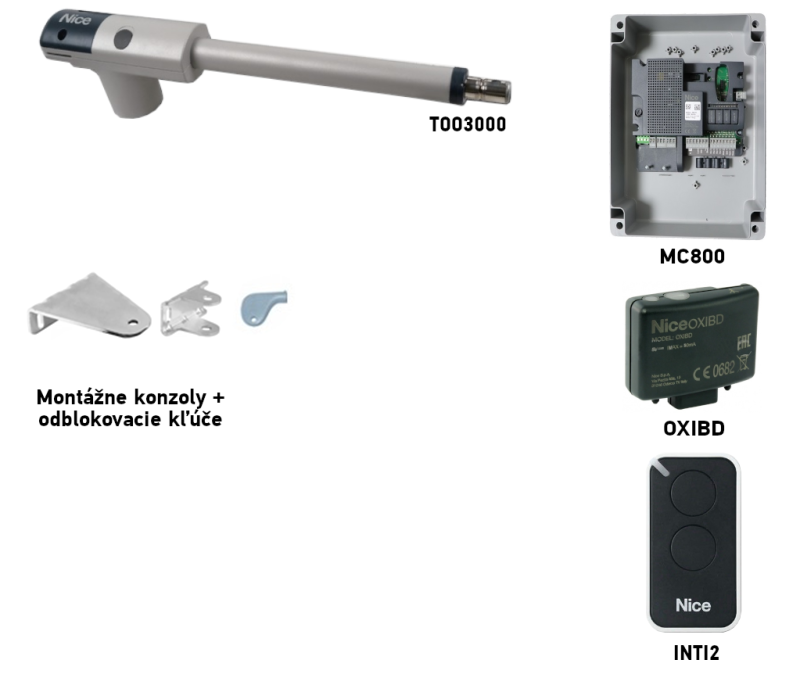

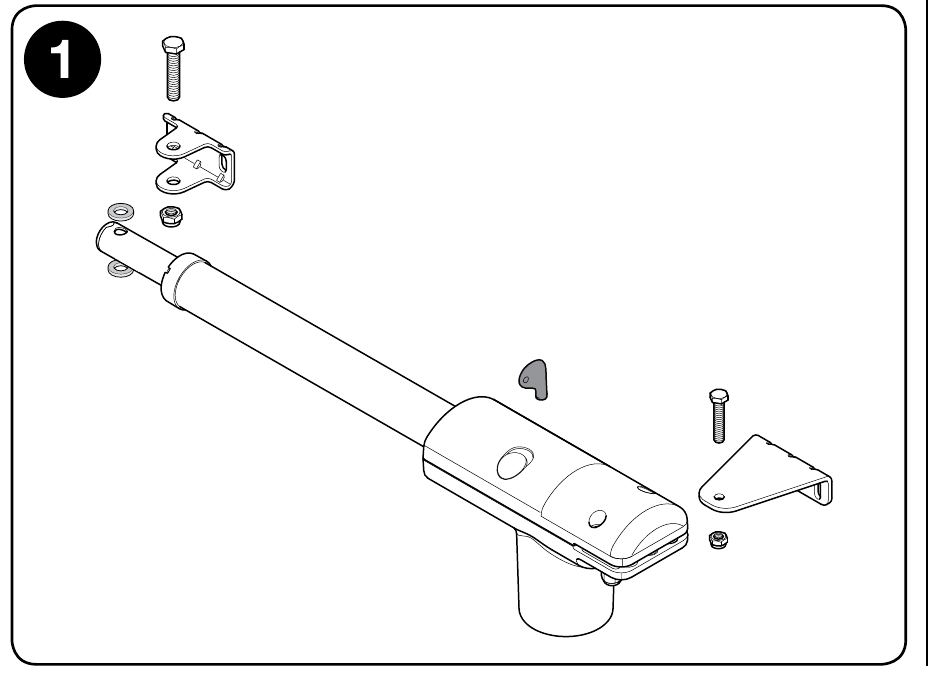

Imaginea prezintă componentele de bază ale motorului și suporturilor. Verificați conținutul coletului înainte de montaj. Unitatea de comandă și dispozitivele de siguranță se aleg separat sau în funcție de echiparea kitului complet.
Kituri pentru una sau două canaturi

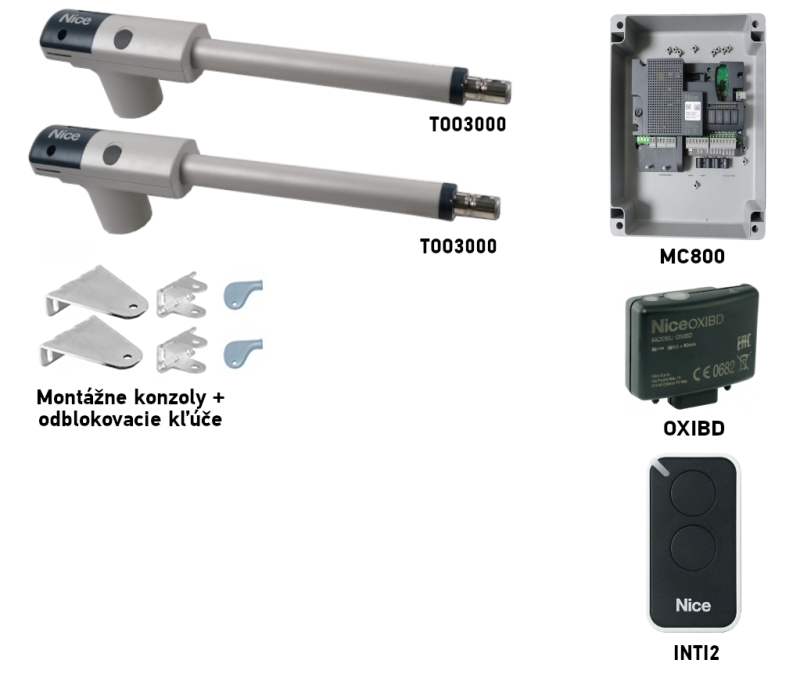

Motorul individual este destinat unei singure canaturi. Pentru o poartă cu două canaturi sunt necesare două motoare. În stânga și în dreapta, comparați kiturile de 230 V cu unitatea de comandă MC800 și echipări diferite; în centru este prezentat un motor alternativ de 24 V, vândut separat.
| Kituri pentru 1 canat | Kituri pentru 2 canaturi |
|---|---|
NICE TOO3000
Unitate de comandă MC800, Kit de bază Cu fotocelule Cu accesorii | NICE TOO3000
Unitate de comandă MC800, Kit de bază Cu fotocelule Cu accesorii |
Limitele de lungime și greutate se evaluează separat pentru fiecare canat, împreună cu geometria montajului. Completați setul de bază cu elementele de siguranță necesare înainte de utilizare; selecția și conectarea acestora sunt prezentate în secțiunea accesorii compatibile.
Montarea consolelor și geometria canatului

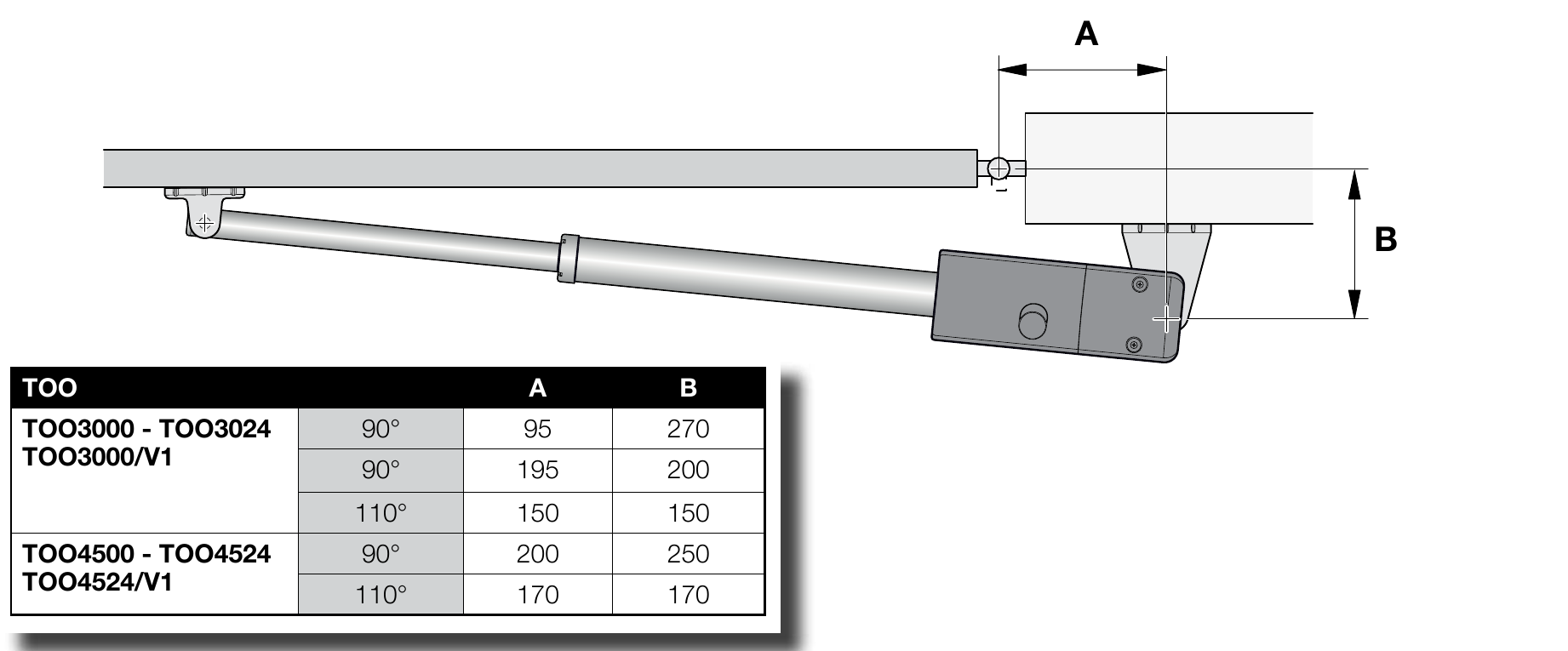

Înainte de ancorare, stabiliți poziția balamalei, a consolei din spate și a celei din față, precum și unghiul de deschidere dorit. Dimensiunile A/B din desen determină traiectoria mișcării și forțele. Stâlpul și ancorarea trebuie să suporte sarcina; dacă poziția balamalei sau dimensiunea stâlpului diferă, consolele trebuie adaptate sau trebuie alese console prelungite potrivite, astfel încât să se păstreze geometria necesară. Dimensiunea profilului, de una singură, nu garantează acest lucru.
| Deschidere | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Pentru modelul concret, consultați dimensiunile consolelor de ancorare TOO3000. La deschiderea spre exterior, de regulă este necesară o prindere diferită sau prelungită; instalatorul trebuie să verifice din nou dimensiunile A și B, C și mișcarea liberă pe întreaga cursă.
Dimensiunea C cu poarta închisă

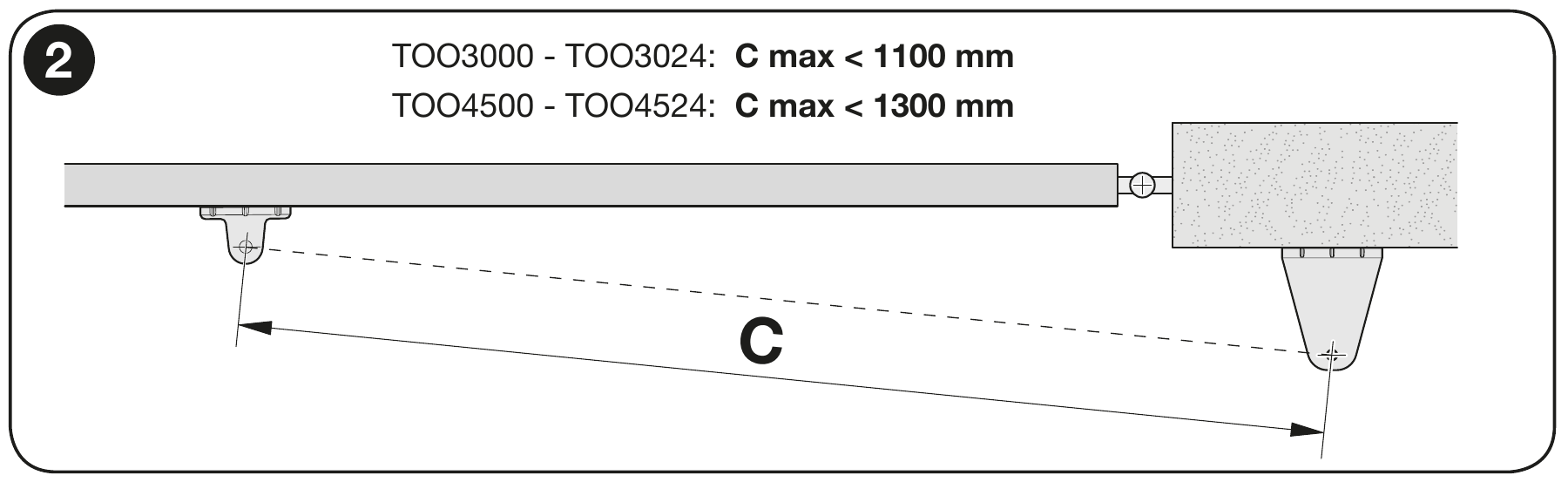

Cu canatul închis, măsurați distanța C < 1 100 mm. Valoarea trebuie să fie mai mică decât limita indicată; nu trebuie să fie egală cu aceasta și nici să o depășească. Trebuie respectată, în același timp, combinația A/B aleasă.

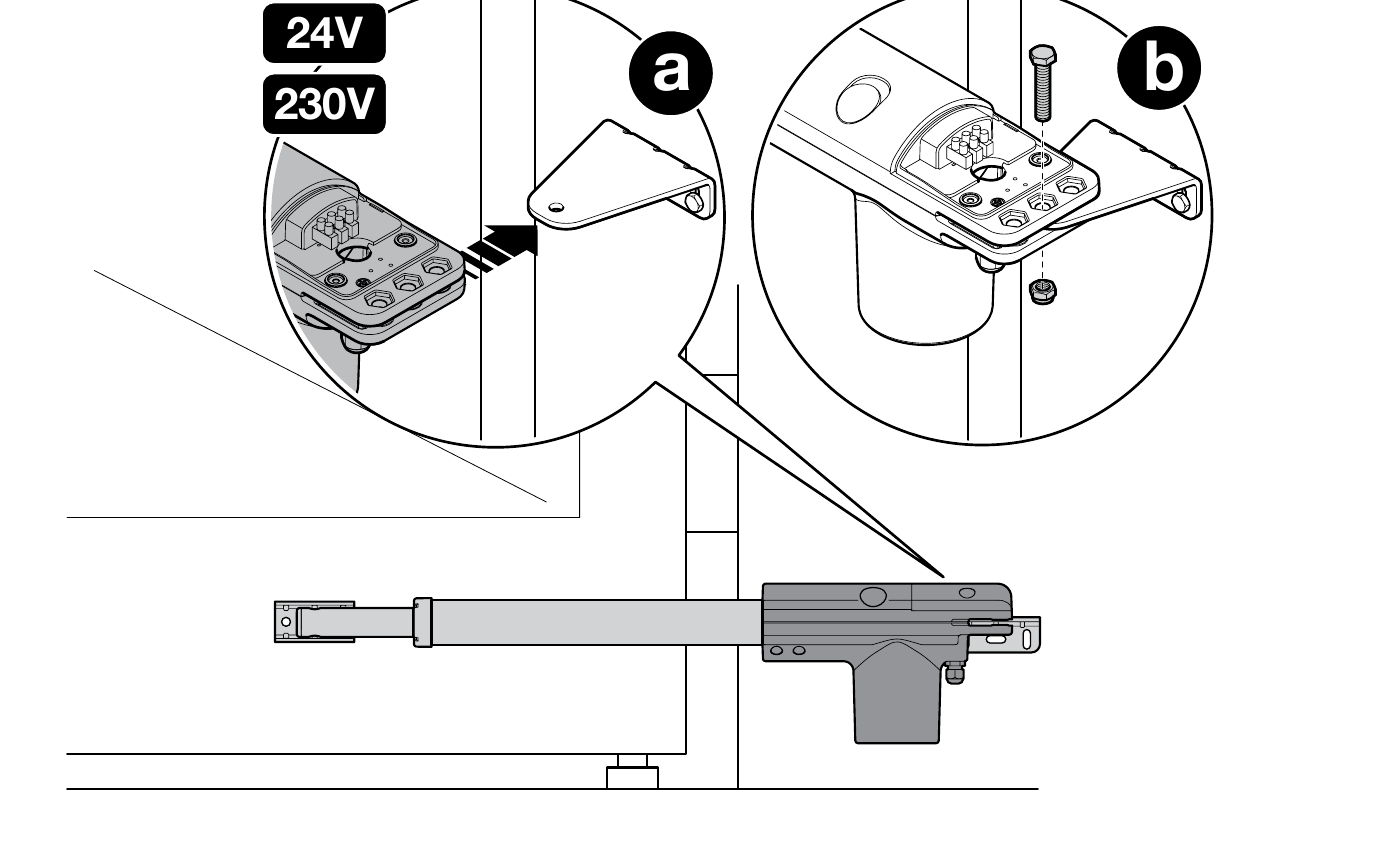

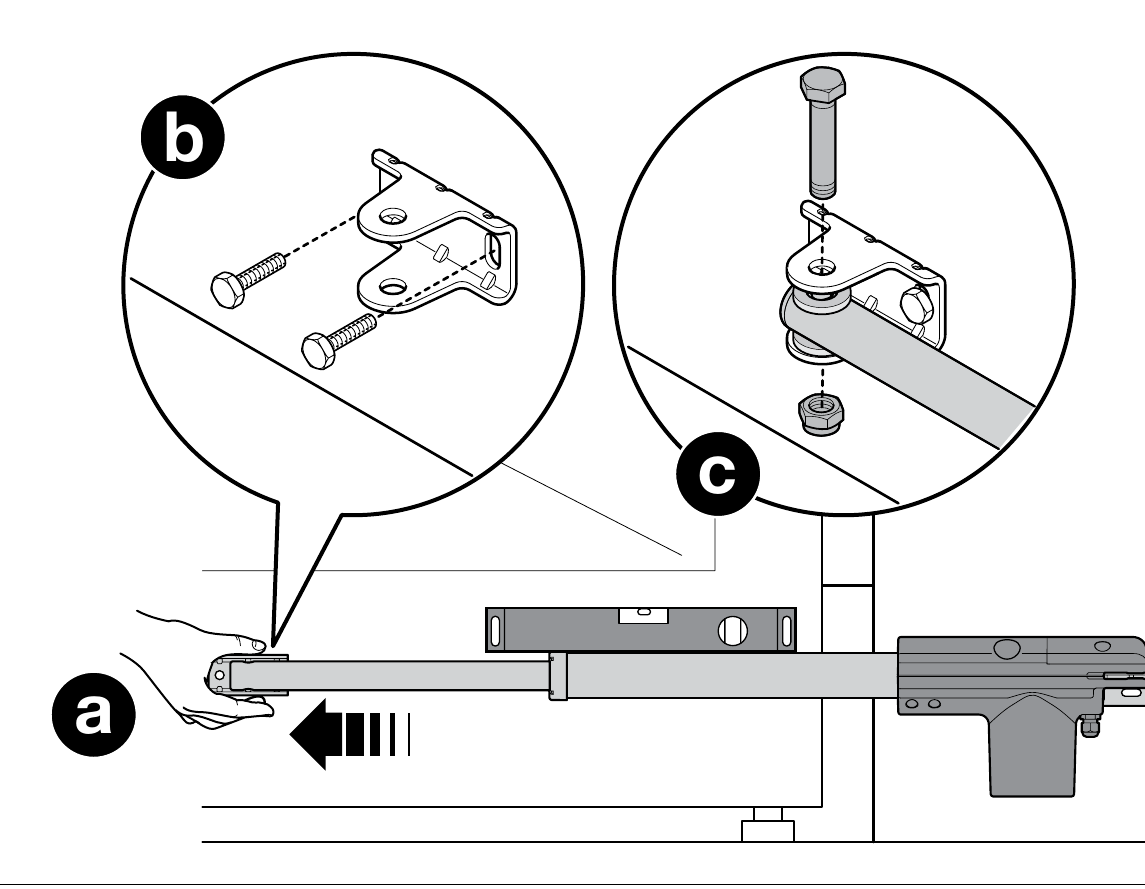

Fixați consola din spate de structura portantă, apoi motorul deblocați-l, extindeți pistonul și montați mai întâi provizoriu consola din față. După alinierea motorului, verificați întreaga cursă manuală. Abia apoi fixați definitiv consolele. Atât în poziția deschisă, cât și în cea închisă, trebuie să existe opritoare mecanice pentru poartă; capătul cursei pistonului nu le înlocuiește.

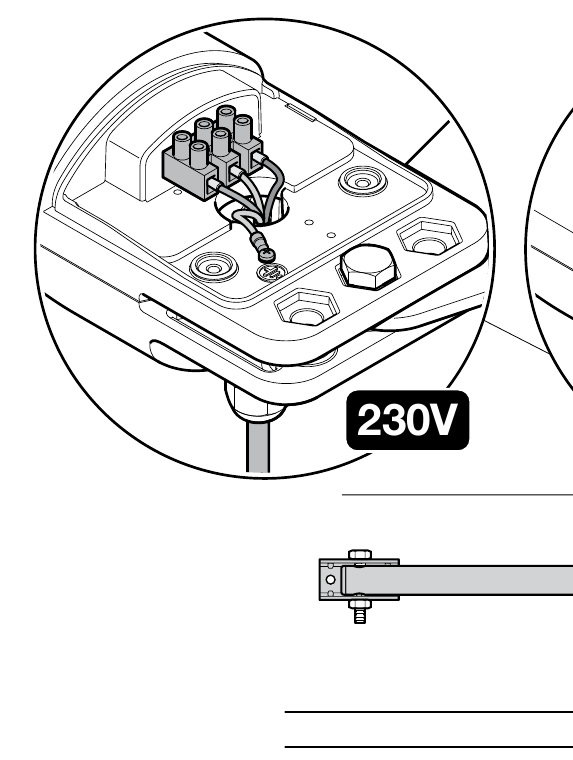

Conectarea motorului de 230 V

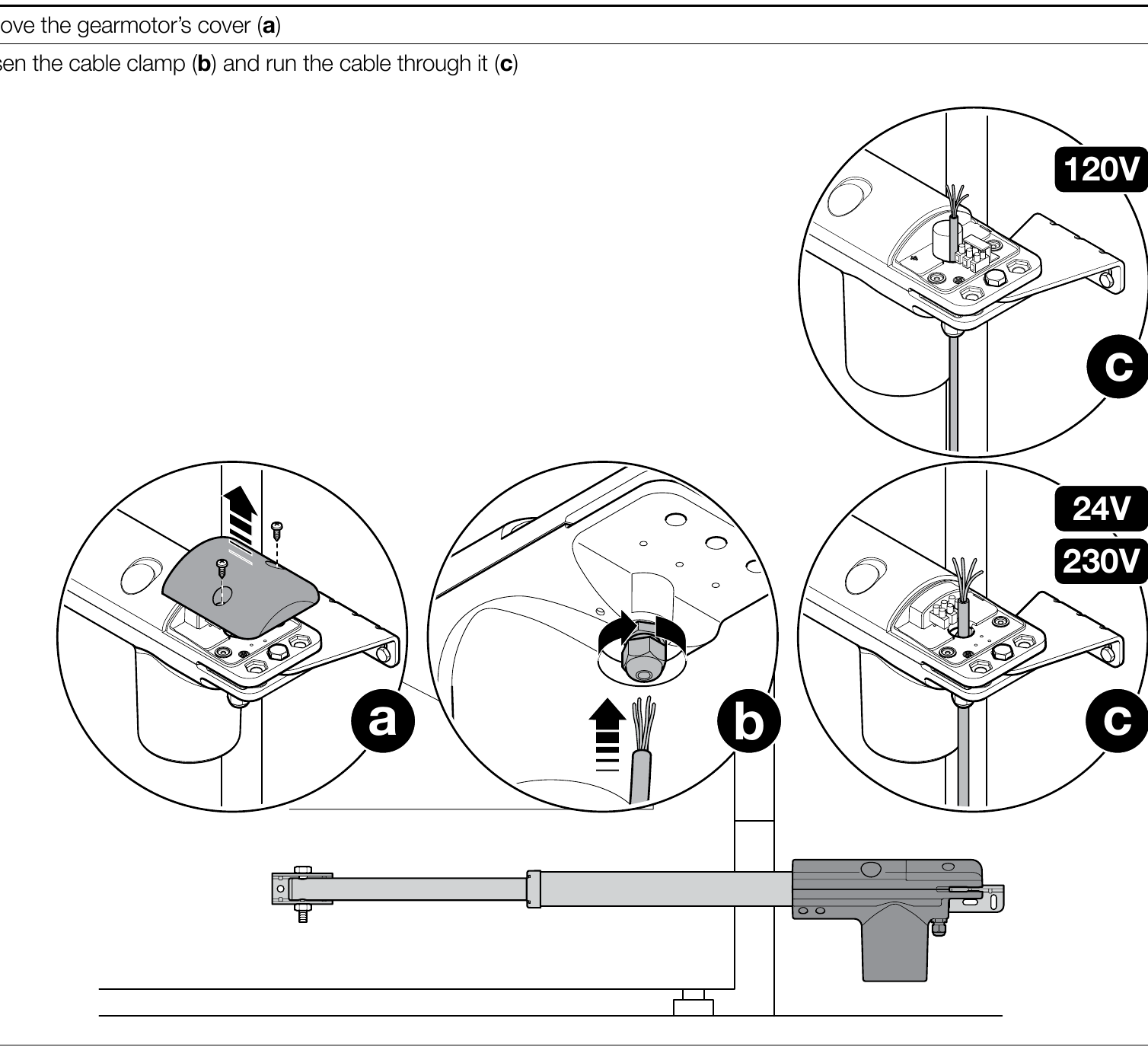

Conectarea trebuie efectuată de un tehnician calificat, cu alimentarea deconectată. Cablul trece prin presetupă și clemă; conductorul de protecție PE se conectează la motor conform desenului. Firele motorului și condensatorul corespunzător se conectează conform bornelor plăcii respective și etichetei componentei. La MC800/MCA5R30, un singur motor se conectează la M2; în cazul a două motoare, M1/M2 se atribuie în funcție de ordinea mișcării. Fotocelulele de joasă tensiune nu se conectează la bornele motorului.
Pentru MC800/MCA5R30, consultați conectarea motoarelor M1/M2 și cablarea unității de comandă.

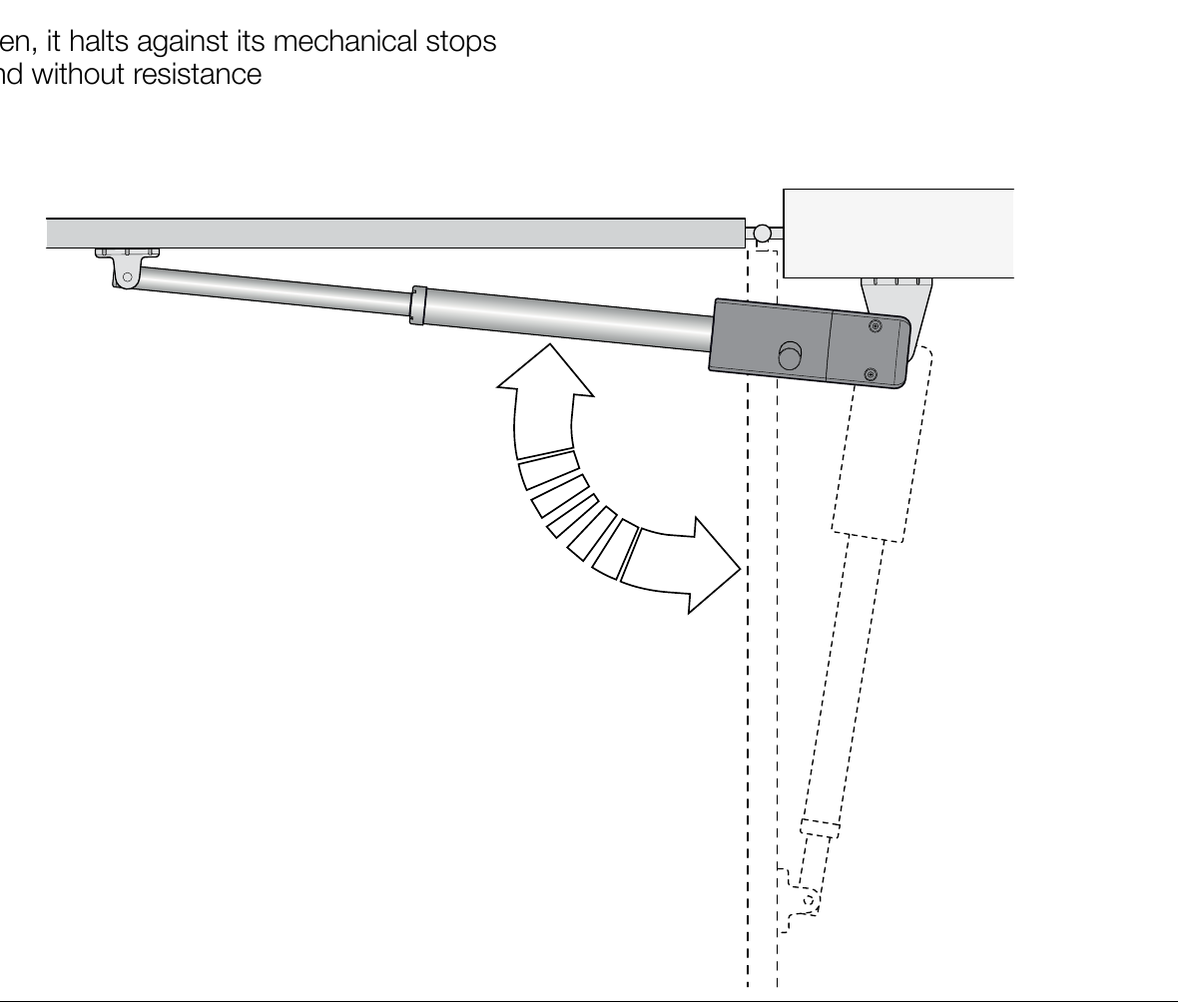

Verificare înainte de prima utilizare
Verificați deplasarea manuală fără obstacole, soliditatea fixărilor, ambele opritoare și sensul corect de rotație al motorului. Conform NICE, cu sistemul de acționare deblocat, canatul trebuie să poată fi deplasat manual în ambele sensuri cu o forță de cel mult 390 N. Apoi, conform manualului unității de comandă instalate, testați fotocelulele, STOP, comenzile și reacția la un obstacol. Pentru configurația cu MC800, producătorul impune și utilizarea muchiilor de siguranță; acestea nu pot fi înlocuite doar cu fotocelule. Motorul nu are funcții proprii de programare radio sau de învățare a cursei; pentru MC800, consultați telecomanda radio și învățarea mișcării canaturilor.

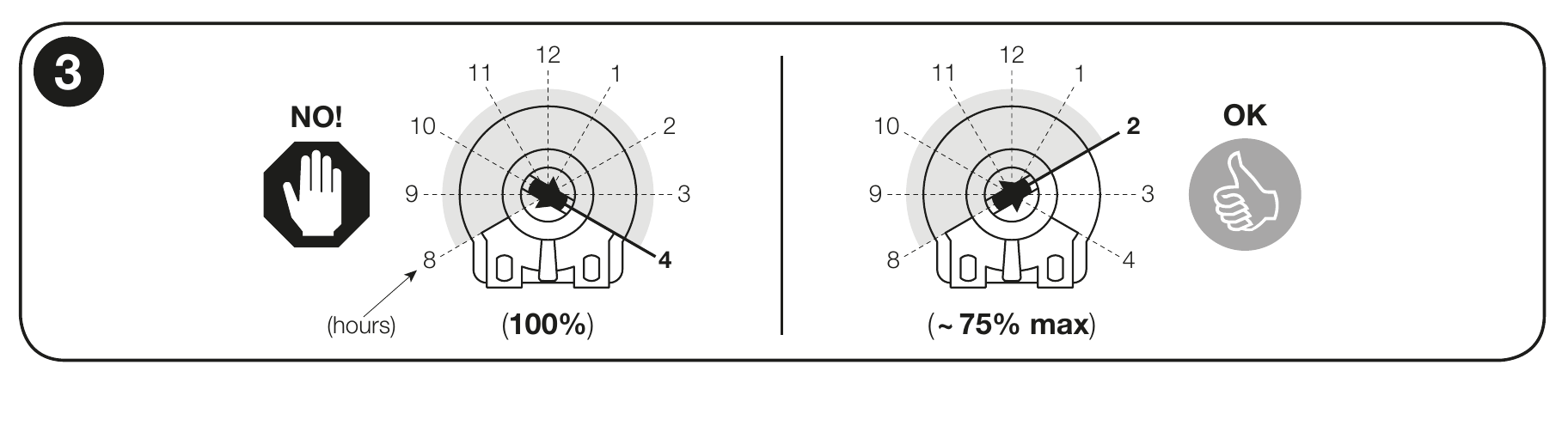

Dacă unitatea de comandă instalată are un regulator de forță Force-F, nu îl setați la 100 % fără un motiv special. Dacă aproximativ 75 % nu este suficient, contactați asistența tehnică. La MC800/MCA5R30 actuală, forța se reglează conform manualului acestei plăci; procedura cu potențiometrul trimer nu se aplică acestei plăci. Reglarea forței nu înlocuiește măsurarea și verificarea siguranței întregii porți.
Conectarea accesoriilor la MC800 cu placa MCA5R30
Următoarea schemă de conectare este valabilă pentru MC800/MCA5R30 în seturile echipate cu această unitate de comandă. Bornele pentru accesorii aparțin unității de comandă, nu motorului propriu-zis. Pentru o altă unitate de comandă, folosiți schema corespunzătoare acesteia. Deconectați alimentarea de la rețea înainte de a începe lucrul.
| Accesorii | Borne, alimentare și polaritate |
|---|---|
Alimentare auxiliară | La MCA5R30, borna 3 = 0 V (−) și borna 4 = +24 V DC și punctul comun al intrărilor. Limita totală pentru accesoriile alimentate este de 200 mA; verificați consumul și tensiunea admisă pentru fiecare produs. |
Fotocelule cu releu EPM | Cu Standby dezactivat și fără testare foto, alimentați emițătorul TX și receptorul RX de la borna 4 (+24 V DC) și bornele 3 (−). Contact fără potențial C–NC ale receptorului conectați între 4 (comun) și intrarea corespunzătoare 8/PHOTO, 9/PHOTO1 sau 10/PHOTO2. Contactul nu are +/−. Intrările AUX trebuie setate în modul pentru fotocelule cu releu; în modul pentru limitatoare de cursă au altă funcție. |
EPM cu Standby activat | Conform schemei MCA5R30, alimentați TX și RX între borna 4 (+24 V DC) și borna 5 (OutSTB, ramură de retur comutată). La fotocelulele EPM, 1 = +, 2 = ramură de retur. OutSTB este 24 V, maximum 4 W și se dezactivează în Standby; nu folosiți borna 5 ca minus permanent. Contactul RX C–NC se conectează între 4 și intrarea PHOTO corespunzătoare. |
EPM cu fototest | Conform schemei fototestului, conectați TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Receptorul este alimentat permanent: RX 1 → 4 (+), RX 2 → 3 (−). Contactul RX C–NC rămâne între 4 și intrarea PHOTO corespunzătoare. Nu suprasolicitați OutSTB și nu îl folosiți simultan pentru altă sarcină; după conectare, efectuați învățarea și testați funcția de siguranță. |
Fotocelule BlueBUS | Compatibile EPMB conectați prin două fire la bornele 6 și 7 BlueBUS. + și − nu sunt polarizate. Setați adresa și, după adăugarea sau îndepărtarea unui element, porniți procedura de învățare a dispozitivelor. |
STOP și contactele de comandă | Intrare fără potențial 12/STOP acceptă, în funcție de elementul conectat, NO, NC sau 8,2 kΩ; starea este învățată. 13/SbS, 14/OPEN și 15/CLOSE folosesc contactul NO față de borna 4 (comun). Aceste contacte nu au +/−; nu aplicați tensiune externă la intrări. Același lucru este valabil și pentru releul unui selector cu cheie sau al unui receptor extern. |
Lampă intermitentă ELAC | NICE ELAC conectați la ieșirea FLASH destinată unei lămpi intermitente independente: tensiune comutată 120/250 V AC, maximum 21 W. Este o ieșire de rețea; nu are +/−. Nu trebuie confundată cu bornele de 24 V pentru accesorii. |
Încuietoare electrică | Bornele 1–2 / EL: 12 V AC, maximum 15 VA. Ieșirea de curent alternativ nu are +/−; verificați parametrii încuietorii. |
Receptor radio | OXIBD se instalează în conectorul SM; nu folosiți pentru acesta bornele de alimentare 3/4 și nici BlueBUS. Antena se conectează conform instrucțiunilor receptorului, nu la bornele motorului. |
Dacă intrările AUX 8–11 sunt folosite pentru limitatoarele de cursă, funcția lor diferă de cea a intrărilor PHOTO. La schimbarea fotocelulelor sau a cablajului, repetați procedura de învățare corespunzătoare și testați oprirea și reacția porții. Procedura detaliată se găsește în manualul centralei MC800.

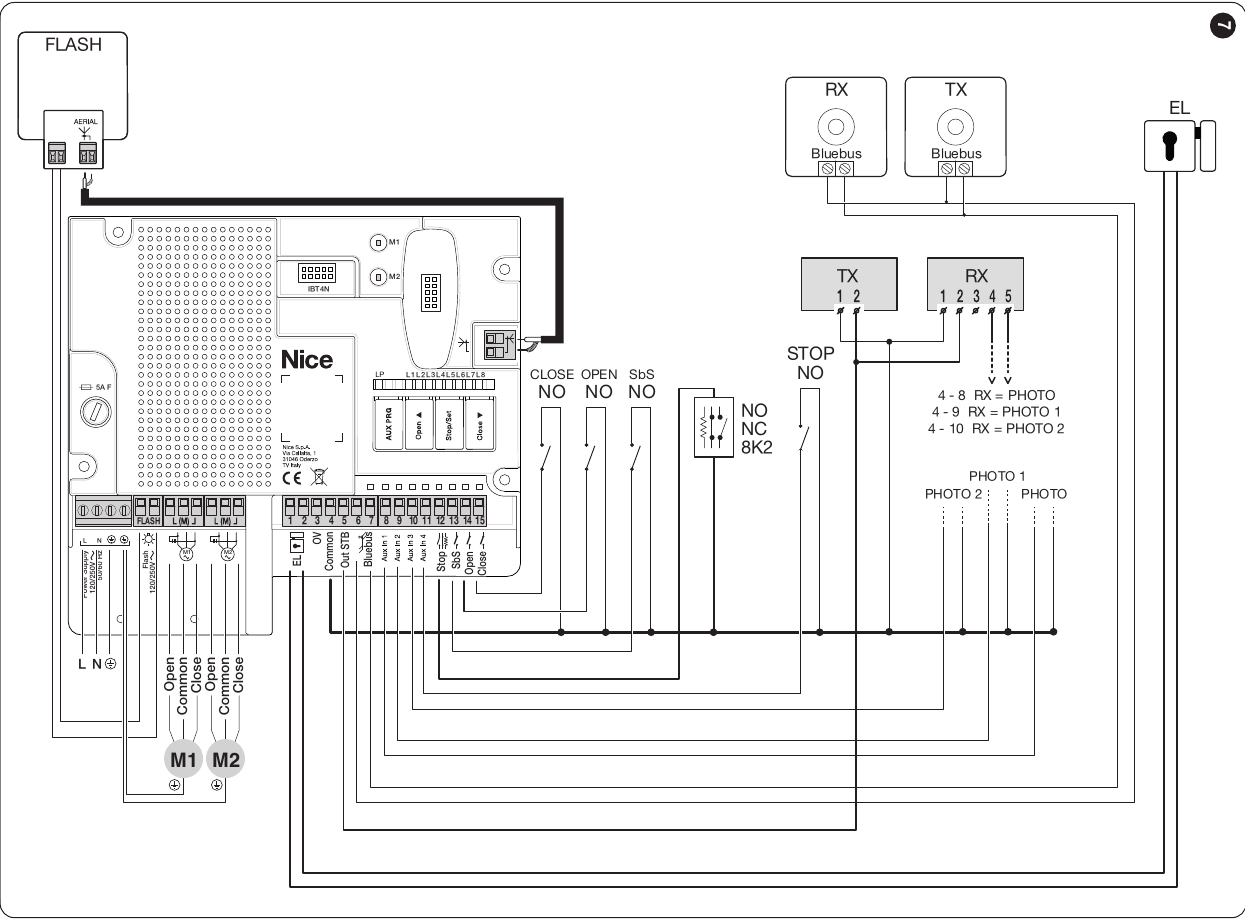

Fotocelule cu releu în modul Standby

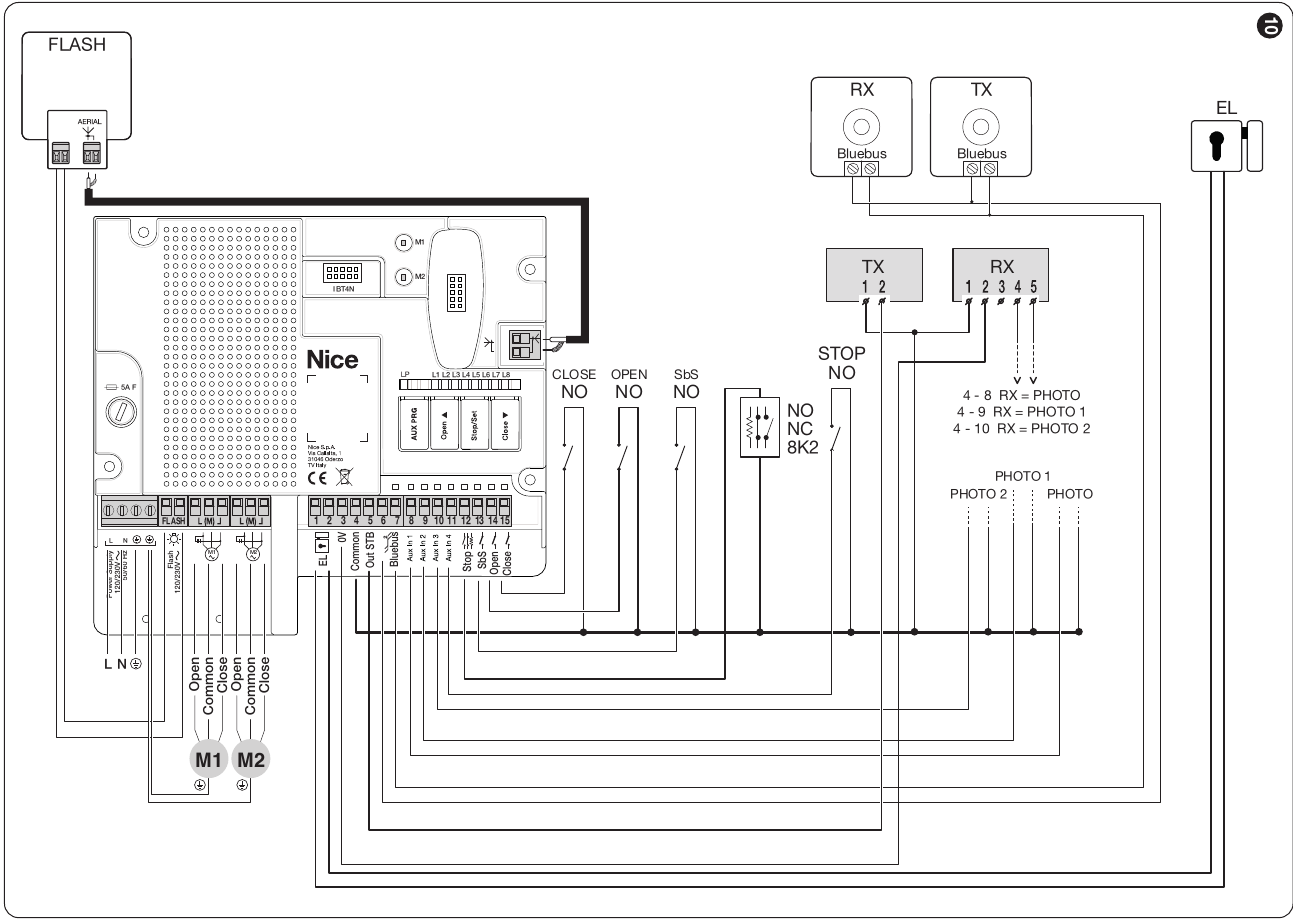

Fotocelule cu releu și fototest
Accesorii compatibile
Accesoriile se conectează la unitatea de comandă selectată, nu direct la carcasa motorului. Alegerea fotocelulelor, a receptorului radio, a lămpii intermitente și a încuietorii depinde de ieșirile și conectorii prezenți efectiv pe placă.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Controlează unul sau două motoare de 230 V. Alegeți-o în funcție de numărul de canaturi și de dotările porții. | MC800/MCA5R30 pentru unul sau două motoare; MC200 pentru un motor. |
| Lampă intermitentă | Avertizează prin clipire când poarta este în mișcare. Alegeți alimentarea în funcție de ieșirea unității de comandă instalate. | ELAC pentru ieșirea FLASH de 230 V de pe MC800; la MC200, verificați ieșirea și puterea maximă admisă. |
| Fotocelule | Protejează zona porții. MC800/MCA5R30 este compatibilă cu contactul cu releu și BlueBUS, MC200 are o intrare PHOTO cu releu; stabiliți alimentarea, adresarea și reacția în funcție de placa aleasă. Tipurile din dreapta sunt alternative, în funcție de schema de conectare. | |
| Muchii de siguranță | Sunt necesare pe lângă fotocelule la configurația cu MC800. Alegeți tipul muchiei și metoda de conectare în funcție de intrarea STOP a plăcii instalate. | Senzori de obstacole cu presiune; pentru MC800/MCA5R30, consultați conectarea STOP. |
| Telecomandă | Comandă de la distanță. Alegeți codarea în funcție de receptorul radio instalat; aceeași frecvență, de una singură, nu este suficientă. Pentru MC800, consultați receptor și telecomenzi. | |
| Receptor | Receptorul radio și celelalte interfețe sunt specifice unității de comandă. Modulul plug-in SM se utilizează cu MC800; pentru MC200, verificați receptorul radio propriu și opțiunile de conectare. |
|
| Antenă | Contribuie la raza de acțiune a receptorului; conectarea depinde de modulul radio instalat. | |
| Tastatură | Acces cu cod. EDSWG necesită un receptor radio adecvat; EDSB BlueBUS este destinat modelului MC800 cu această interfață, nu automat modelului MC200. | |
| Întrerupător cu cheie | Comandă cu cheie dintr-un punct fix; conectați contactul la o intrare de comandă adecvată a unității de comandă. | |
| Cititoare de carduri | Acces cu cardul sau cu brelocul. ETPB utilizează BlueBUS MC800; nu conectați direct acest tip la MC200. |
|
| Încuietori electrice | Încuietoarea ajută la menținerea canatului închis, mai ales în cazul unui canat mai lung. PLA10/PLA11 sunt opționale; verificați alimentarea și temporizarea în funcție de unitatea de comandă și de poarta respectivă. Pentru MC800, consultați ieșire EL. |
|

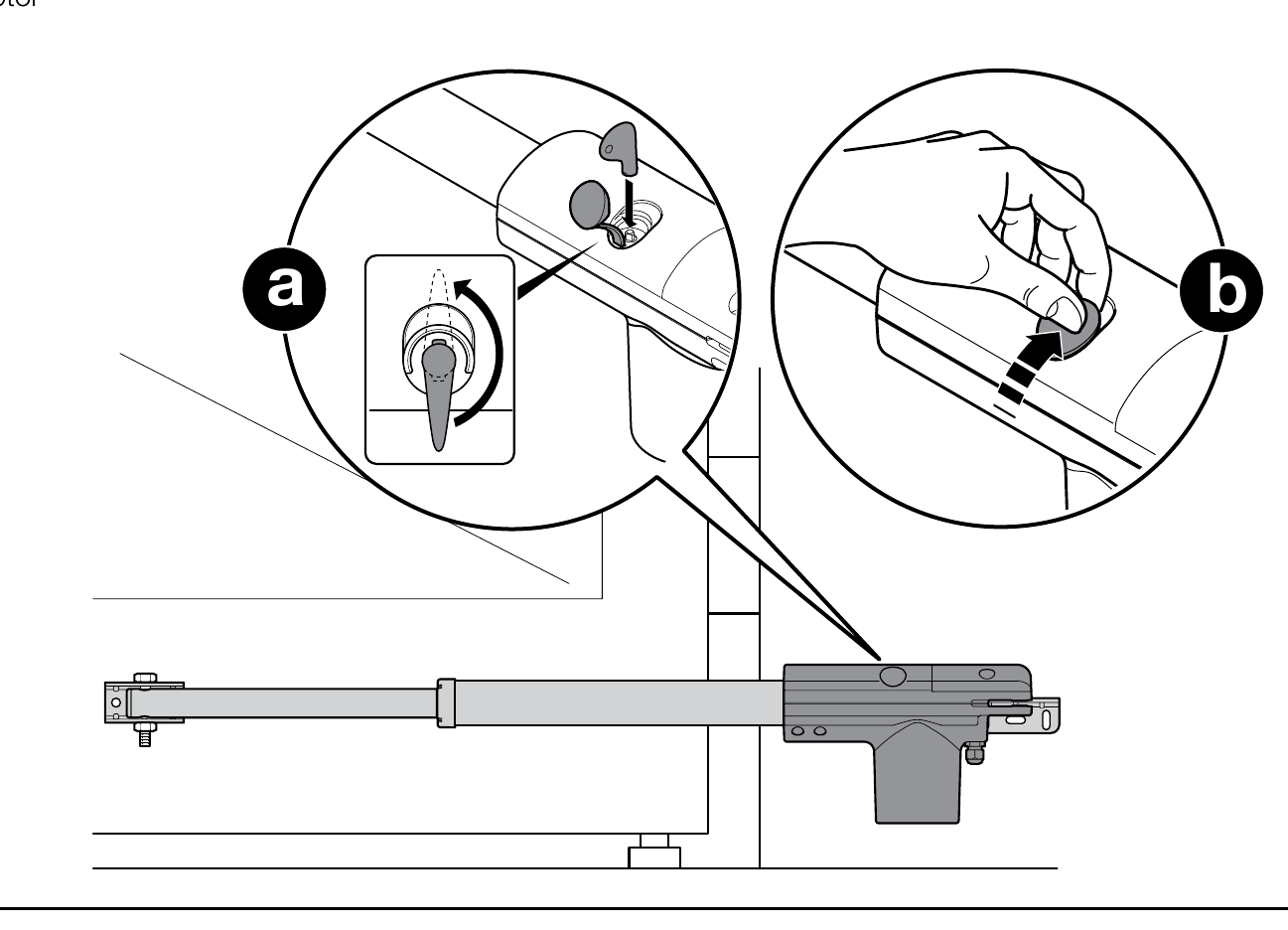

Deblocare manuală în caz de pană de curent
Deschideți capacul de cauciuc, introduceți cheia furnizată și rotiți-o cu 90° în sensul acelor de ceasornic. Apoi puteți deplasa poarta manual. Pentru a o bloca din nou, poziționați canatul aproximativ la jumătatea deschiderii și rotiți cheia cu 90° în sens invers acelor de ceasornic. Verificați blocarea înainte de acționarea motorului.
Întreținere și siguranță
Solicitați verificarea motorului și a porții cel târziu la șase luni de la punerea în funcțiune. Cu alimentarea deconectată, tehnicianul va verifica suporturile, șuruburile, coroziunea, piesele mobile, opritoarele și dispozitivele de siguranță; apoi va efectua un test de funcționare. Nu utilizați poarta dacă este deteriorată sau opune o rezistență neobișnuită.
Date tehnice ale motorului
| Parametru | Valoare |
|---|---|
| Modelul motorului | TOO3000 |
| Tensiunea motorului | 230 V AC / 50 Hz |
| Lungimea maximă a unui canat | 3 m |
| Greutatea maximă a unui canat | 300 kg |
| Puterea nominală / maximă | 250 / 340 W |
| Curentul nominal / maxim | 1,1 / 1,5 A |
| Forța nominală / maximă | 300 / 2 000 N |
| Viteza de deplasare | 0,016 m/s |
| Cursa pistonului | 400 mm |
| Limită de funcționare | 24 de cicluri/h |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +50 °C |
| Greutatea motorului propriu-zis | 6 kg |

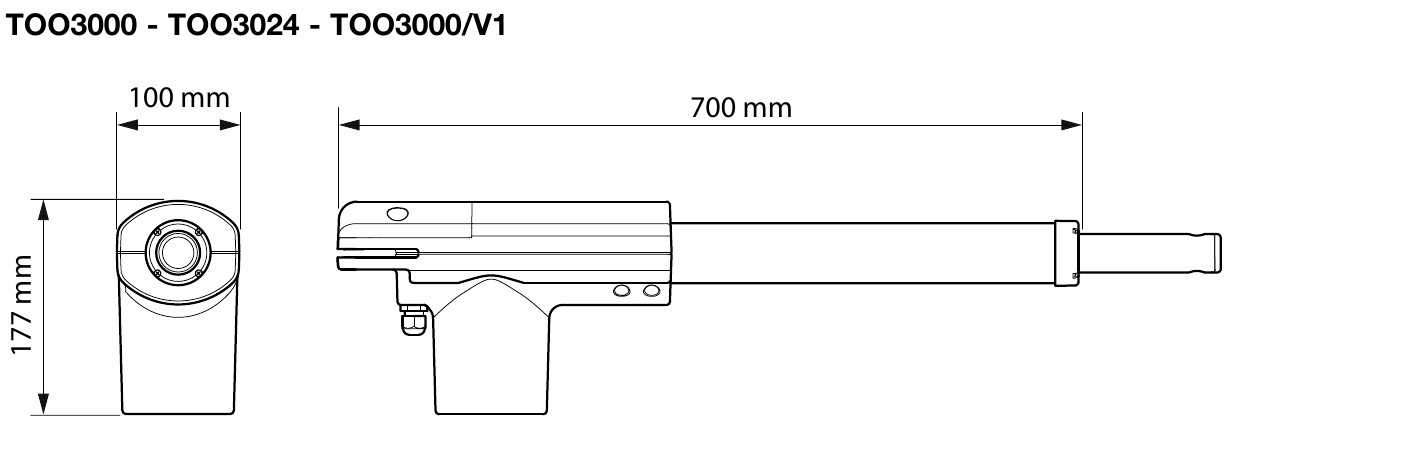

| Dimensiunile motorului | 700 × 100 × 177 mm |
Valorile de 340 W și 2 000 N sunt maxime, nu nominale. Greutatea de 6 kg este cea a motorului propriu-zis; greutatea coletului livrat poate fi diferită.
