NICE Toona 5016P - motor individual pentru porți batante, pentru un canat de până la 5 m/800 kg, pentru sarcini mai mari
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
2.089,42 RON cu TVA
| Greutate |
|---|
| 11 kg |
Descrierea produsului NICE Toona 5016P - motor individual pentru porți batante, pentru un canat de până la 5 m/800 kg, pentru sarcini mai mari
NICE Toona TO5016P este un motor individual 230 V AC pentru o foaie a porții.
Limite de utilizare: 5 m și 800 kg nu sunt valori admise simultan. La 5 m, graficul permite aproximativ 250 kg, iar 800 kg sunt permise pentru o lungime de aproximativ 1,8 m. Stabiliți compatibilitatea în funcție de curba TO5016P pentru lungimea și greutatea foii respective.
Motorul individual are nevoie de o unitate de comandă adecvată. Actuala MC800/MCA5R30 este alegerea pentru unul sau două motoare; MC200 este disponibilă pentru un motor. În cazul unui kit mai vechi, urmați manualul plăcii instalate efectiv.
| Navigare rapidă | |
|---|---|
| Accesorii | Limite |
| Durată de viață | Montaj |
| Conectare | Deblocare |
| Parametri | Întreținere |
| Accesorii – borne și polaritate | Manual PDF |
- Ireversibil
- 230V
- Lent
- Cu opritor mecanic și microîntrerupător; verificați poziția opritoarelor de capăt pe unitatea livrată.
- Pentru sarcini mai mari – 3200N
Domeniu de utilizare

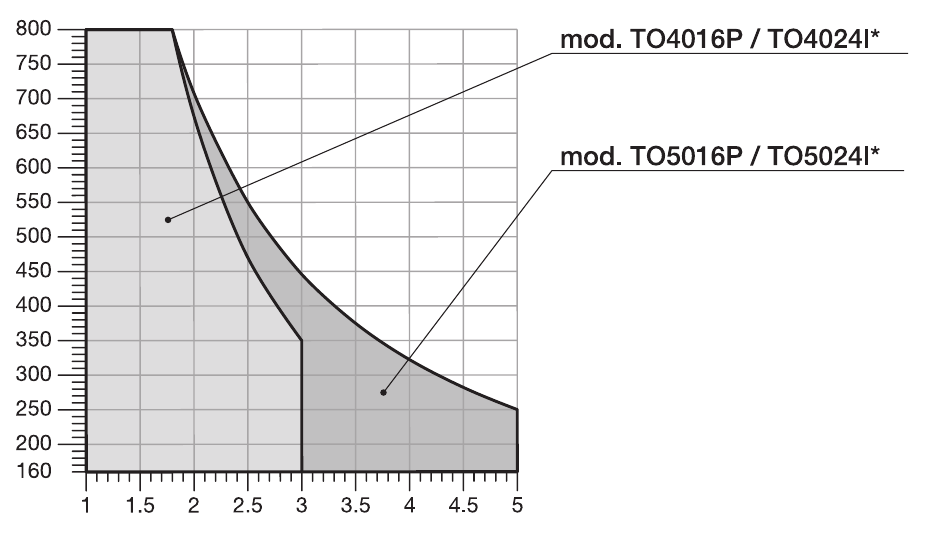

Graficul producătorului pentru TO5016P: combinația admisă dintre lungimea și greutatea unei foi se citește de pe curba marcată TO5016P.
Durată de viață și sarcină
Pentru TO5016P, suplimentul NICE indică un interval orientativ de 50 000 până la 150 000 de cicluri de lucru. Durata de viață reală depinde de lungimea și greutatea foii, rezistența la mișcare, vânt, temperatură și întreținere. Numărul exact de cicluri din acest interval nu poate fi determinat sau garantat.
Unități de comandă compatibile
Disponibile în prezent
- NICE MC800 – disponibilă în prezent pentru unul sau două motoare de 230 V.
- NICE MC200 – disponibilă în prezent pentru un motor de 230 V.
Unități compatibile mai vechi – nu se mai fabrică
În oferta actuală, MC800 înlocuiește modelele mai vechi A60, A400, A6 și A6F. În cazul unei instalații existente, nu folosiți manualul MC800 pentru o placă mai veche deja instalată.
I. Montarea consolei posterioare de prindere
Fixarea consolelor: Înainte de montaj, măsurați decalajul balamalei și dimensiunile A/B/C conform graficului de montaj. Pentru un stâlp obișnuit din oțel, recomandăm 120 × 120 mm. Profilul 100 × 100 mm utilizați-l numai după evaluarea rezistenței stâlpului, a ancorării și a fundației în raport cu poarta și vântul.
Dacă dimensiunile din grafic nu se potrivesc, ajustați consola posterioară sau utilizați consola prelungită PLA6. La deschiderea spre exterior, este necesară consola posterioară prelungită; stabiliți-i poziția conform graficului și verificați ca foaia să se poată mișca liber.
 |
 |
| Schiță de deschidere spre interior | Schiță de deschidere spre exterior |

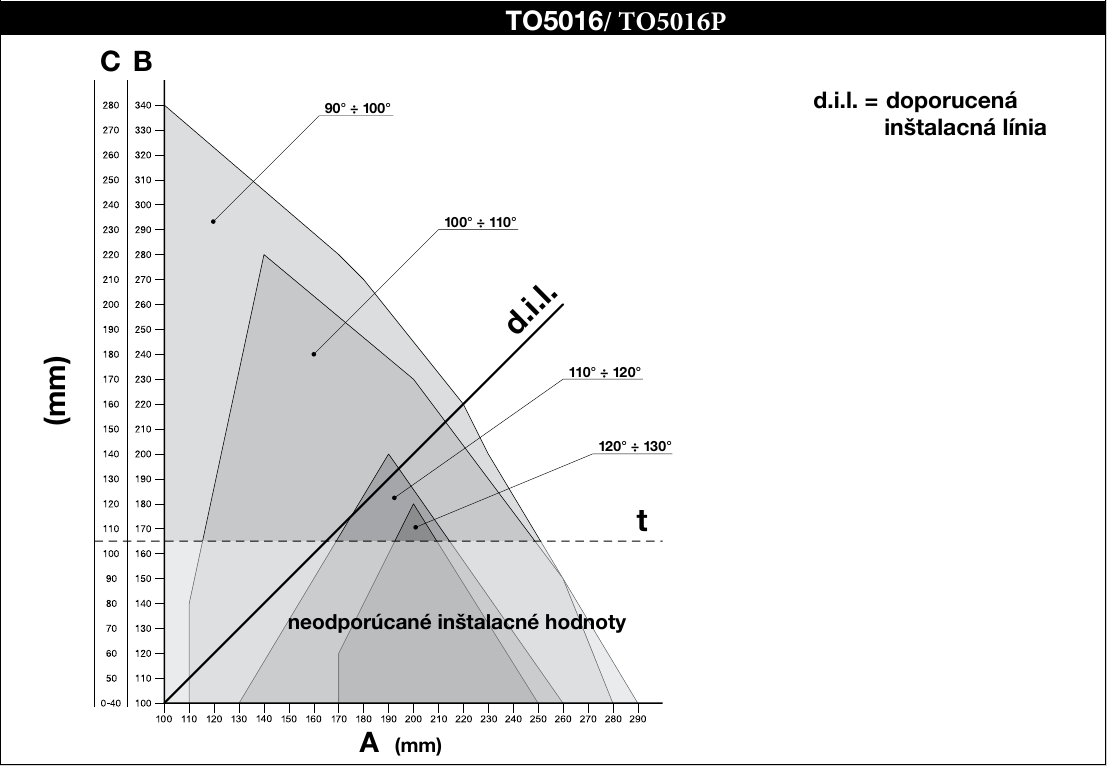

Calculați poziția consolei posterioare cu ajutorul Graficului, din care puteți citi dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, identice), pentru ca actuatorul să se poată mișca lin, în mod liniar.
Exemplul explică modul de citire. Dimensiunile pentru TO5016P stabiliți-le în funcție de graficul de montaj al modelului, aflat imediat dedesubt.
Mod de calcul:
- Măsurați distanța C din schiță
- Pe grafic, găsiți valoarea măsurată C, trasați o linie orizontală și citiți valoarea B pe scala alăturată.
- Intersecția cu linia d.i.l. indică unghiul maxim de deschidere; citiți valoarea A pe verticală, pornind de la acest punct.
- Producătorul nu recomandă valorile B aflate sub linia punctată t.
- Dacă unghiul nu este potrivit, ajustați A și, dacă este necesar, B, astfel încât să fie aproximativ egale; verificați întreaga cursă a foii.
Înainte de a fixa consola pe stâlp sau pe zid, aceasta trebuie scurtată la lungimea necesară, corespunzătoare dimensiunii A și B și sudați-o pe placa de montaj.
 |
 |
| 1. Tăiați consola la lungimea dorită | 2. Sudați consola scurtată pe placa de montaj |
Consola din spate livrată are lungimea de 150 mm. Înainte de scurtare și sudare, verificați dacă dimensiunile rezultate corespund desenului.
|
Înainte de a fixa consola din spate, verificați dacă consola din față ajunge pe partea fixă a canatului porții, deoarece există o diferență de înălțime între consola din față și cea din spate, după cum se vede în imagine. Diferența F = 34 mm. |
 |
Dacă totul este în regulă, fixați consola din spate pe stâlp sau pe zid cu șuruburi, dibluri și șaibe.
Consola din față și înălțimea de fixare
Pentru TO5016P, dimensiunea fixă este D = 845 mm. Pentru valoarea A măsurată, alegeți E din tabel (E = 845 mm − A). Diferența de înălțime a consolelor din desenul NICE este F = 34 mm; verificați-o pe consolele livrate înainte de sudare.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |
Cablarea și conectarea motorului
Deconectați alimentarea electrică înainte de efectuarea conexiunilor. Tensiunea de 230 V AC este tensiunea motorului; alimentarea unității de comandă și ieșirile pentru accesorii se tratează separat. Pe motor sunt marcate bornele AP / COM / CH și împământarea de protecție. Efectuați conectarea, verificarea sensului de mișcare și controlul microîntrerupătoarelor conform desenului original NICE și instrucțiunilor unității de comandă utilizate. La deschiderea spre exterior, NICE indică inversarea firelor pentru sensul de mișcare; conductorul de protecție rămâne la locul său.
După conectare, verificați sensul de mișcare, pozițiile de oprire și elementele de siguranță conform manualului unității de comandă respective. Conectarea electrică și testele trebuie efectuate de o persoană calificată.
Pozițiile de capăt și microîntrerupătorul
Motorul de 230 V are un opritor mecanic cu microîntrerupător, care întrerupe alimentarea la contactul cu știftul. Cu alimentarea deconectată, instalatorul verifică numărul și poziția opritoarelor pe unitatea livrată și testează deschiderea și închiderea conform instrucțiunilor unității de comandă efectiv utilizate. Procedura de reglare a opritorului mecanic pentru varianta de 24 V nu se aplică acestui motor de 230 V.
Conectarea accesoriilor la MC800 cu placa MCA5R30
Următoarea schemă de conectare se aplică pentru MC800/MCA5R30 în seturile echipate cu această unitate de comandă. Bornele pentru accesorii aparțin unității de comandă, nu motorului propriu-zis. Pentru o altă unitate de comandă, folosiți schema aferentă acesteia. Deconectați alimentarea de la rețea înainte de a începe lucrul.
| Accesorii | Borne, alimentare și polaritate |
|---|---|
Alimentare auxiliară | Pe MCA5R30 există borna 3 = 0 V (−) și borna 4 = +24 V DC și punctul comun al intrărilor. Limita comună pentru accesoriile alimentate este de 200 mA; verificați consumul și tensiunea admisă pentru fiecare produs. |
Fotocelule cu releu EPM | Cu Standby dezactivat și fără testarea fotocelulelor, alimentați emițătorul TX și receptorul RX de la borna 4 (+24 V DC) și borna 3 (−). Contactul fără potențial C–NC al receptorului se conectează între 4 (comun) și intrarea corespunzătoare 8/PHOTO, 9/PHOTO1 sau 10/PHOTO2. Contactul nu are polaritate +/−. Intrările AUX trebuie configurate în modul pentru fotocelule cu releu; în modul pentru limitatoare de cursă au altă funcție. |
EPM cu Standby activat | Conform schemei MCA5R30, alimentați atât TX, cât și RX între borna 4 (+24 V DC) și borna 5 (OutSTB, ramură de retur comutată). La fotocelulele EPM, 1 = +, 2 = ramură de retur. OutSTB este 24 V, maximum 4 W și se dezactivează în Standby; nu utilizați borna 5 ca minus permanent. Contactul RX C–NC se conectează între 4 și intrarea PHOTO corespunzătoare. |
EPM cu fototest | Conectați conform schemei fototestului TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Receptorul este alimentat permanent: RX 1 → 4 (+), RX 2 → 3 (−). Contactul RX C–NC rămâne conectat între 4 și intrarea PHOTO corespunzătoare. Nu suprasolicitați OutSTB și nu îl utilizați simultan pentru o altă sarcină; după conectare, efectuați învățarea și testați funcția de siguranță. |
Fotocelule BlueBUS | Compatibil EPMB conectați cu două fire la bornele 6 și 7 BlueBUS. + și − nu sunt polarizate. Setați adresa și porniți învățarea dispozitivelor după adăugarea sau eliminarea unui element. |
STOP și contactele de comandă | Intrare fără potențial 12/STOP acceptă, în funcție de elementul conectat, NO, NC sau 8,2 kΩ; starea este învățată. 13/SbS, 14/OPEN și 15/CLOSE utilizează un contact NO față de borna 4 (comună). Aceste contacte nu au +/−; nu aplicați tensiune externă la intrări. Același lucru este valabil și pentru releul unui întrerupător cu cheie sau al unui receptor extern. |
Lampă de semnalizare ELAC | NICE ELAC conectați la ieșirea FLASH destinată unei lămpi cu clipire autonomă: comutată 120/250 V AC, maximum 21 W. Este o ieșire de rețea; nu are +/−. Nu trebuie confundată cu bornele de 24 V pentru accesorii. |
Încuietoare electrică | Bornele 1–2 / EL: 12 V AC, maximum 15 VA. Ieșirea de curent alternativ nu are +/−; verificați parametrii încuietorii. |
Receptor radio | OXIBD se montează în conectorul SM; nu utilizați pentru acesta bornele de alimentare 3/4 sau BlueBUS. Antena se conectează conform instrucțiunilor receptorului, nu la bornele motorului. |
Dacă intrările AUX 8–11 sunt utilizate pentru limitatoare de cursă, funcția lor diferă de cea a intrărilor PHOTO. La schimbarea fotocelulelor sau a conexiunilor, repetați învățarea corespunzătoare și testați oprirea și reacția porții. Procedura detaliată este prezentată în manualul unității de comandă MC800.
Fotocelule cu releu în modul Standby
Fotocelule cu releu și fototest
Accesorii compatibile cu motorul NICE Toona TO5016P
Alegeți accesoriile în funcție de unitatea de comandă instalată efectiv, de intrările, ieșirile și receptorul radio al acesteia:
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Electronică pentru motor; alegeți manualul în funcție de placa instalată efectiv. | Actuală: MC800/MCA5R30 pentru unul sau două motoare de 230 V; MC200 pentru un motor. Placă mai veche compatibilă: MCA5. Pentru aceasta, utilizați manualul generației corespunzătoare. |
| Lampă de semnalizare | Semnalizează mișcarea. Numai modelul pentru care producătorul menționează antena o are inclusă. Alegerea depinde de ieșirea unității de comandă. |
Alegeți o altă lampă de semnalizare în funcție de tensiunea și capacitatea de sarcină ale ieșirii unității de comandă instalate efectiv. |
| Fotocelule | Monitorizează zona fasciculului și transmite un semnal unității de comandă. Reacția porții depinde de conexiuni și configurare; după montaj, testați întregul ansamblu. | |
| Transmițător | Alegeți telecomanda în funcție de receptorul și codificarea instalate în unitatea de comandă. ON3EBD este compatibil cu OXIBD, ON3ELR cu OXILR. | |
| Receptor | Receptorul radio trebuie să accepte codarea telecomenzii; interfețele pentru casa inteligentă au funcții diferite. |
|
| Antenă | Îmbunătățește recepția receptorului dacă este poziționată și conectată corect. | |
| Tastatură | Comandă prin cod. Tastatura BlueBUS necesită o placă ce acceptă dispozitive de comandă. | |
| Contactor cu cheie | Comandă printr-o intrare de comandă compatibilă a unității de control. | |
| Cititoare de carduri | ETPB necesită ca placa respectivă să accepte dispozitive de comandă prin BlueBUS. |
|
| Încuietori electrice | Asigură blocarea canatului; verificați modul de comandă și tensiunea încuietorii în funcție de unitatea de control și de montaj. |
|
Deblocarea manuală a automatizării
Deblocați sau blocați automatizarea numai când canatul este oprit. Dacă poarta are o încuietoare electrică, deblocați-o mai întâi. În caz de defecțiune, deconectați alimentarea.
- Glisați capacul de protecție, introduceți cheia furnizată și rotiți-o în sensul acelor de ceasornic.
- Ridicați maneta de deblocare și deplasați manual canatul.
- Pentru a bloca din nou, coborâți maneta, rotiți cheia în sens invers acelor de ceasornic, scoateți-o și închideți capacul.
Înainte de repornire, verificați dacă automatizarea este blocată și dacă nu se află nimeni pe traseul porții.
Verificare și întreținere
Solicitați verificarea automatizării de către un specialist cel puțin o dată la 6 luni; în cazul utilizării intensive, poate fi necesară o verificare mai frecventă. Cu alimentarea deconectată, tehnicianul verifică fixarea, coroziunea, uzura și lubrifierea șurubului conducător și a piuliței de ghidare, apoi testează mișcarea și dispozitivele de siguranță. Dacă poarta se comportă neobișnuit, nu încercați să o reparați singuri; contactați firma de montaj.
Caracteristici tehnice
| Parametru | Valoare |
|---|---|
Model | TO5016P |
Motorul automatizării | 230 V AC |
Consum maxim / nominal | 1,7 A / 1,2 A |
Putere maximă / nominală | 385 W / 220 W |
Condensatorul motorului | 12 µF |
Cursă | 505 mm |
Viteză fără sarcină | 0,013 m/s |
Viteză sub sarcină | 0,010 m/s |
Forță maximă / nominală | 3 200 N / 800 N |
Cicluri pe oră la forța nominală | 46 |
Protecție | IP44 |
Temperatura de funcționare | −20 până la +50 °C |
Protecție termică | 140 °C |
Clasa de izolație | F |
Durată de viață estimativă conform NICE | 50 000 până la 150 000 de cicluri de funcționare |
Dimensiuni totale (lungime × lățime × înălțime) | 965 × 115 × 105 mm |
Greutatea motorului | 7 kg |
Parametrii și graficul modelului TO5016P sunt completate de suplimentul de montaj al producătorului. Efectuați programarea conform instrucțiunilor centralei instalate efectiv.
