Descrierea produsului NICE Toona TO4005 – motor individual de 230 V pentru canat de până la 3 m
NICE Toona 4 TO4005 este un motor separat de 230 V AC pentru o canată. Conform graficului NICE, la o lungime de 3 m suportă cel mult aproximativ 300 kg; greutatea de 500 kg este valabilă pentru o lungime de până la aproximativ 1,8 m. Acționarea este ireversibilă, are un condensator de 7 µF și un microîntrerupător pentru oprirea la deschidere. Unitatea de comandă și accesoriile se includ doar în setul ales.
Alegeți motorul de 230 V AC împreună cu o unitate de comandă compatibilă.
| Navigare rapidă pe această pagină | ||
|---|---|---|
| Alegere și limite | Durata de viață | Seturi |
| Conținutul pachetului | Accesorii | Manual |
| Montare | Cablare | Conectarea accesoriilor |
| Parametri | Întreținere | Deblocare |
Accesorii compatibile cu acționarea NICE Toona 4 TO4005
Utilizați accesoriile indicate în funcție de bornele și ieșirile unității de comandă efective. Seturile TO4005 actuale includ MC800; seturile mai vechi pot avea o altă placă. Verificați conexiunile concrete înainte de montare.
De asemenea, recomandăm să cumpărați separat accesorii opționale compatibile cu acționarea:
| Ce | De ce | Tip |
|---|---|---|
Unitate de comandă |
Electronică de comandă a acționării. |
|
| Semnalizează mișcarea porții. Numai modelul specificat explicit include antenă; alegerea lămpii depinde de ieșirea unității de comandă utilizate. | ELAC – lampă de semnalizare cu antenă pentru seturile cu MC800. Pentru alimentare la 230 V MC800/MCA5R30 are la ieșirea FLASH tensiune de rețea de 230 V AC, maximum 21 W, pentru o lampă cu intermitență autonomă. Pentru altă lampă de semnalizare, verificați tensiunea, puterea, funcția de clipire autonomă și conexiunile; tensiunea motorului nu este suficientă pentru alegere. | |
Monitorizează spațiul dintre emițător și receptor. Când fasciculul este întrerupt, transmit un semnal unității de comandă; reacția depinde de conexiuni și setări. După montare, verificați siguranța întregii porți. La MC800 BlueBUS și fotocelulele cu contact se conectează la intrări diferite. | ||
Fotocelule cu contact | Conectați fotocelulele cu releu și contact adecvat la intrarea corespunzătoare a unității de comandă efective. | |
| Alegeți în funcție de receptorul din setul respectiv și de codificarea dorită. | Receptor OXIBD acceptă telecomenzi cu codificare compatibilă MYGO4 și FLO2RE. Pentru comandă bidirecțională, perechea este formată din ON3EBD + OXIBD. Pentru rază lungă de acțiune, utilizați perechea dedicată ON3ELR + OXILR. Nu schimbați arbitrar transmițătoarele între aceste sisteme. | |
| Receptorul și transmițătorul trebuie să utilizeze aceeași codificare; echiparea seturilor oferite este prezentată în tabelul seturilor. |
|
|
|
Pentru o rază de acțiune mai bună a telecomenzii. |
||
|
Dacă uitați telecomanda sau dacă vin multe vehicule ori persoane și nu doriți să dați fiecăruia o telecomandă ori să deschideți manual. |
||
|
Pentru comanda porții cu ajutorul unei chei, printr-un întrerupător conectat prin cablu la unitatea de comandă, în orice loc convenabil. |
||
|
Comanda automatizării prin apropierea unui card sau breloc de cititorul de carduri. |
|
|
| Încuietoarea menține canatul în poziția închisă. Centrala trebuie să o deblocheze înainte de deschidere; verificați compatibilitatea și tensiunea în funcție de poartă și de unitatea concretă. |
|
Alegerea automatizării TO4005

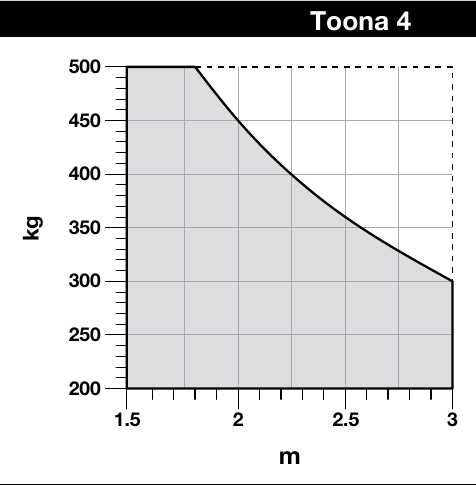

Limitele de lungime și greutate ale canatului
Graficul NICE pentru Toona 4 permite aproximativ 500 kg pentru un canat cu lungimea de până la 1,8 m și 300 kg la 3 m. Între aceste valori, greutatea admisă scade pe măsură ce crește lungimea. Țineți cont și de mișcarea ușoară a canatului, de umplutura plină și de vânt.
Estimarea duratei de viață
Durata de viață este estimată pe baza indicelui de solicitare, nu reprezintă o garanție privind numărul de cicluri. Adunați valorile corespunzătoare din tabel și citiți rezultatul pe graficul original NICE.
| Impact asupra modelului Toona 4 | Indice |
|---|---|
Greutatea canatului de până la 200 kg | 0 % |
Greutatea canatului peste 200 și până la 300 kg | 10 % |
Greutatea canatului peste 300 și până la 400 kg | 20 % |
Greutatea canatului peste 400 și până la 500 kg | 30 % |
Lungimea canatului între 2 și 3 m | 20 % |
Temperatură peste 40 °C, sub 0 °C sau umiditate peste 80 % | 20 % |
Umplutura plină a canatului | 15 % |
Zonă cu vânt | 15 % |

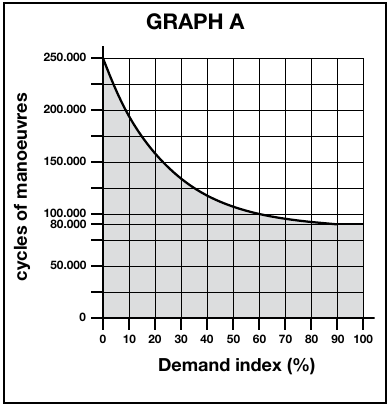

| Graficul duratei de viață |
|---|
 Faceți clic pentru a mări graficul original NICE. |
La calcul, folosiți greutatea unui singur canat. De exemplu, pentru 250 kg, 2,5 m și fără alți factori, indicele este 10 % + 20 % = 30 %; estimarea ciclurilor se citește de pe grafic.
Motor individual și seturi
Pe această pagină se comandă o automatizare TO4005. Manualul original NICE ilustrează consolele de montaj, elementele de fixare și cheile incluse în funcție de configurația concretă a pachetului. Înainte de montaj, verificați dacă livrarea este completă, conform imaginii 1 a producătorului. Motorul singur, fără centrală și fără elementele de siguranță necesare, nu constituie un sistem de automatizare complet.
Unități de comandă compatibile
- Centrala actuală inclusă în seturi: NICE MC800 (placa MCA5R30), înlocuiește modelele mai vechi enumerate mai jos.
- Pentru un singur motor: NICE MC200 se comercializează în continuare.
- Modele mai vechi compatibile, care nu se mai fabrică: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. În cazul unei instalații existente, folosiți manualul plăcii instalate efectiv.
Seturi cu motor TO4005
| Set de bază – 1 canat | Set de bază – 2 canaturi |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Componență și preț » | 2 × TO4005, 1 × MC800, 1 × telecomandă NICE, 1 × OXIBD. Componență și preț » |
| Set cu fotocelule – 1 canat | Set cu fotocelule – 2 canaturi |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pereche EPM. Componență și preț » | 2 × TO4005, 1 × MC800, 1 × telecomandă NICE, 1 × OXIBD, 1 pereche EPM. Componență și preț » |
| Set cu accesorii – 1 canat | Set cu accesorii – 2 canaturi |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pereche EPM, 1 × ELAC. Componență și preț » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pereche EPM, 1 × ELAC. Componență și preț » |
Montarea motorului TO4005
Înainte de fixare, verificați dacă stâlpul, fundația acestuia și ancorarea pot prelua sarcinile produse de canat, motor și vânt. Dimensiunea profilului, luată singură, nu determină dacă este potrivit: contează și materialul, grosimea peretelui, înălțimea, poziția balamalei și starea fundației.
Dacă poziția balamalei și forma stâlpului nu permit respectarea dimensiunilor din graficul de montaj, ajustați suportul posterior sau folosiți suportul prelungit PLA6. Stabiliți dimensiunile A și B pe baza valorii măsurate C și a unghiului de deschidere dorit, conform graficului de montaj NICE. Pentru deschiderea spre exterior este necesar un suport posterior prelungit; stabiliți-i lungimea cu ajutorul graficului și verificați ca mișcarea canatului să fie liberă.
Înainte de fixare, verificați și dacă canatul se deplasează uniform și păstrează o distanță sigură față de obstacolele fixe. Suporturile frontal și posterior au o diferență de înălțime de F = 34 mm.
I. Montarea suportului posterior de fixare
Schiță de deschidere spre interior
Schiță de deschidere spre exterior

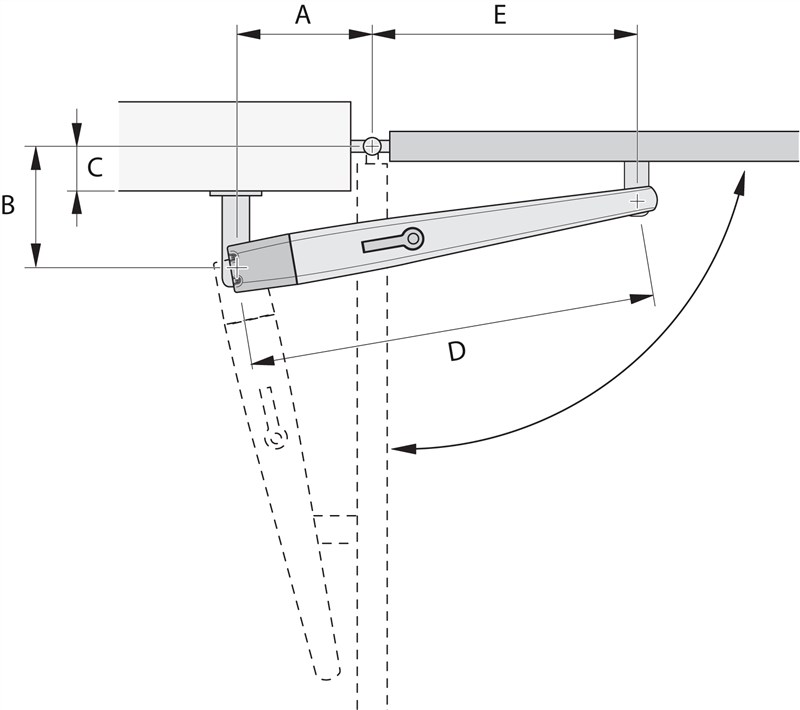

Calculați poziția suportului posterior folosind graficul, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, egale), pentru ca motorul să se poată deplasa lin, în mod liniar.

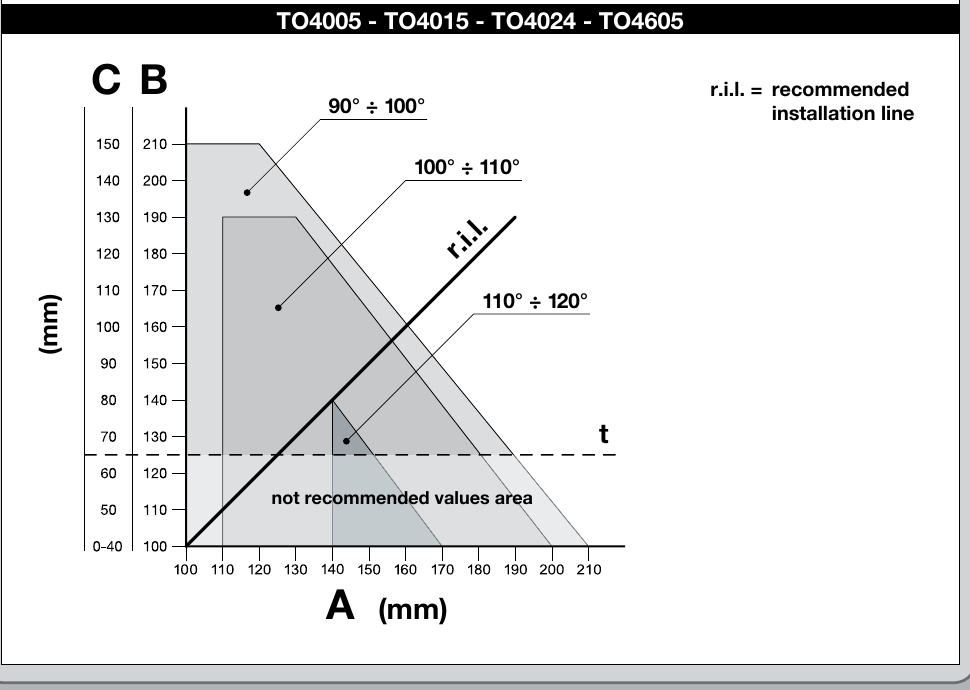

Grafic de calcul

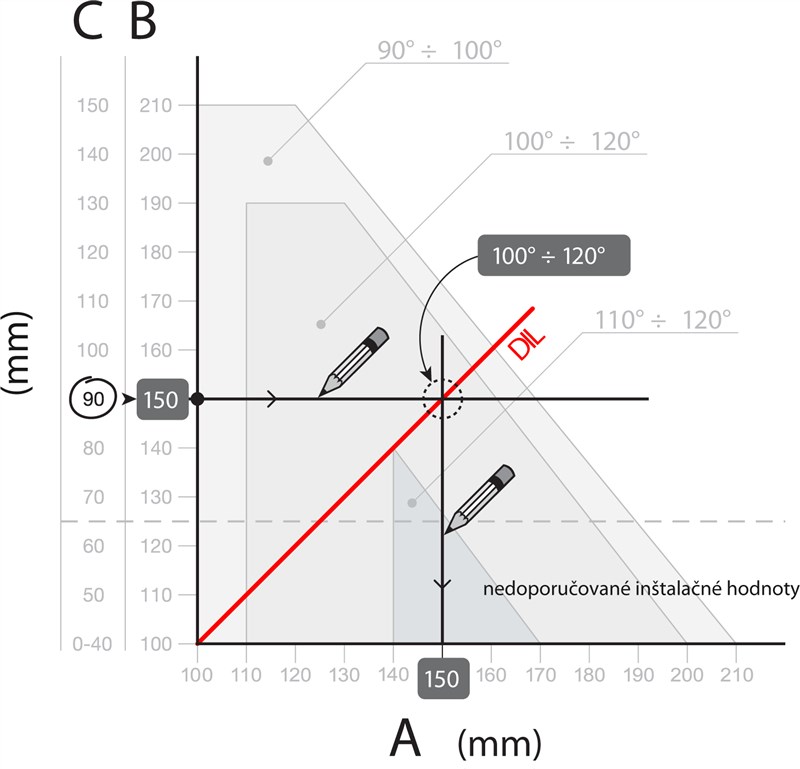

Exemplu de citire a valorilor din grafic
Procedura de calcul:
- Măsurați distanța C din schiță
- Pe grafic trasați o linie orizontală care intersectează valoarea măsurată C
- Intersecția acestei linii cu DIL (Linia de instalare recomandată) vă permite să aflați unghiul maxim de deschidere
- Dacă intersecția se află sub nivelul t, va trebui să ajustați valorile astfel încât intersecția să ajungă deasupra acestui nivel
- Dacă intersecția se află deasupra nivelului t, totul este în regulă, dar dacă unghiul maxim de deschidere determinat nu este satisfăcător, va trebui să ajustați valoarea A și, dacă este necesar, și valoarea B, astfel încât să fie apropiate (ideal, egale)
Înainte de a fixa suportul pe stâlp sau pe perete, trebuie să-l scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să-l sudați pe placa de montaj.

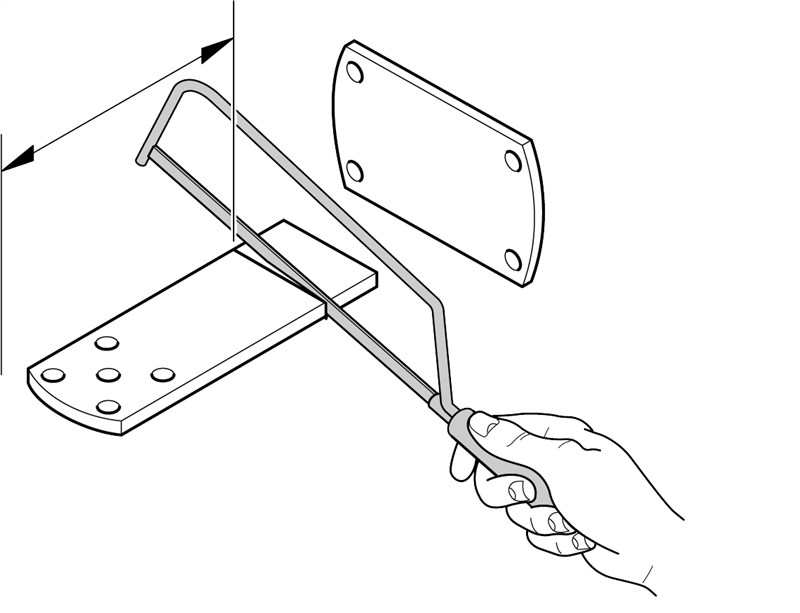

1. Tăiați suportul la lungimea necesară

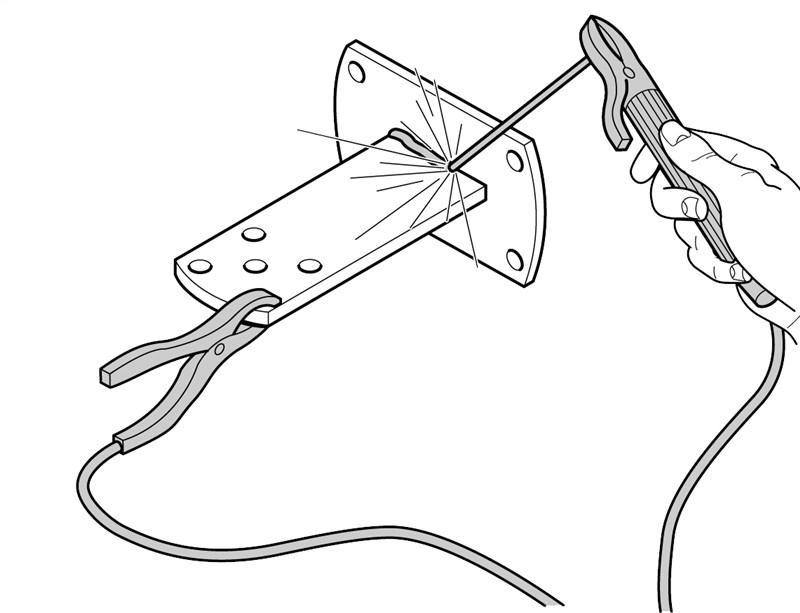

2. Sudați suportul scurtat pe placa de montaj
Suportul posterior standard inclus în pachet are lungimea de 150 mm. Înainte de sudare, comparați lungimea disponibilă cu dimensiunile din graficul de montaj; dacă nu este suficientă, folosiți un suport prelungit adecvat.

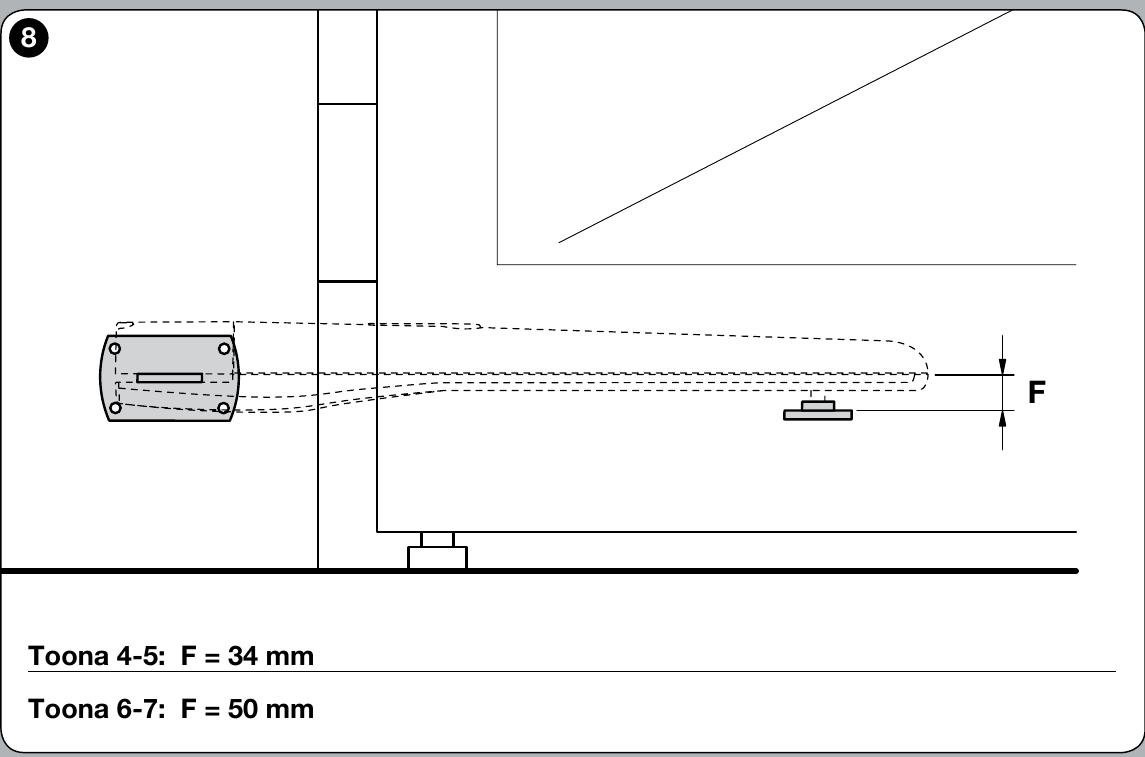

Înainte de a fixa suportul posterior, verificați dacă suportul frontal ajunge pe partea rigidă a canatului porții, deoarece suporturile frontal și posterior au o diferență de înălțime, după cum se vede în imagine.
Diferență F = 34 mm.
Dacă totul este în regulă, fixați suportul posterior pe stâlp sau pe perete cu șuruburi, dibluri și șaibe.
II. Montarea suportului frontal de fixare
Suportul frontal trebuie montat pe canat la distanța corespunzătoare valorilor D și E, pe care le puteți determina din Tabele (valoarea D este fixă și anume 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
Pachetul livrat include consola pentru sudare; dacă doriți o consolă pentru fixare cu șuruburi, vă recomandăm să comandați alternativa consola pentru fixare cu șuruburi NICE PLA8.
- Calculați din tabel valoarea E
- Calculați înălțimea conform imaginii înălțimilor consolelor (afișați imaginea)
- Fixați consola pe canat (dacă o sudați, vă recomandăm să o prindeți deocamdată doar în câteva puncte)

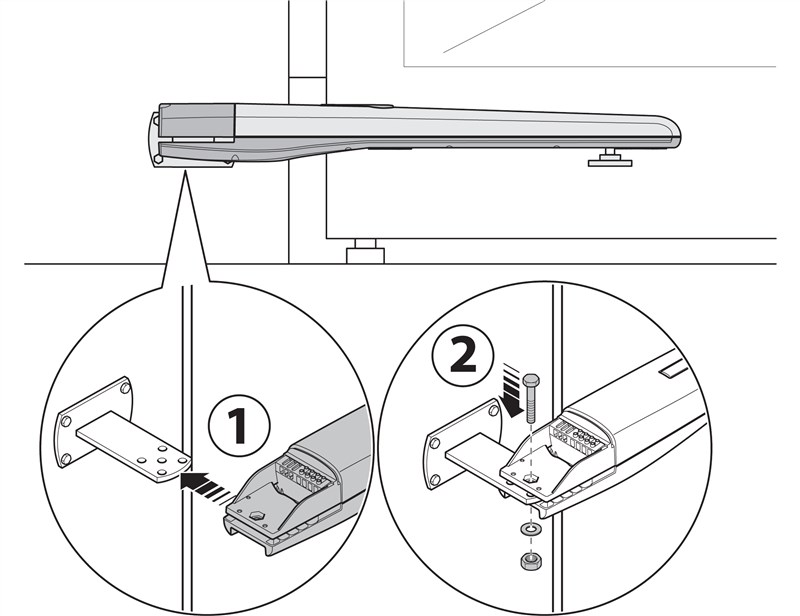

III. Montarea motorului pentru poartă pe consola din spate
- Fixați motorul pe consolă ca în imagine, folosind bolțul pentru consola din spate, șaiba și piulița incluse.
- Strângeți piulița până la capăt, apoi slăbiți-o cu 1/10 de tură, astfel încât motorul porții să se poată roti

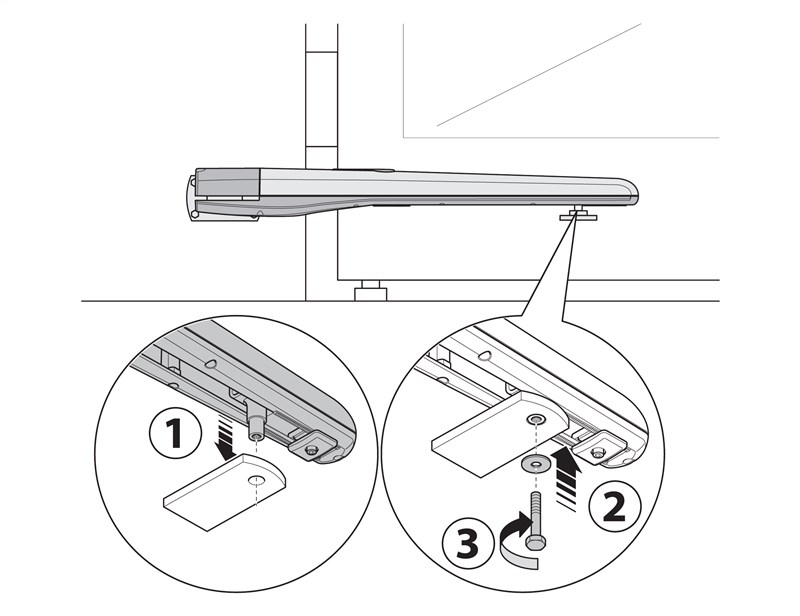

IV. Montarea motorului pentru poartă pe consola frontală
- Fixați motorul pe consolă ca în imagine, folosind bolțul și șaiba incluse.
- Strângeți bolțul până la capăt
V. Limitator cu microîntrerupător la deschidere
TO4005 face parte din modelele Toona 4 de 230 V, cu limitator mecanic și microîntrerupător. La contactul cu limitatorul, microîntrerupătorul întrerupe alimentarea electrică a motorului. Reglarea și verificarea poziției de capăt trebuie efectuate conform desenului original și unității de comandă utilizate; procedura pentru limitatorul mecanic de 24 V nu se aplică acestui model fără verificare.

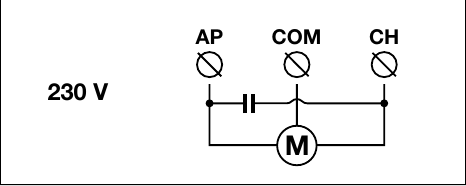

Conectarea electrică a motorului TO4005

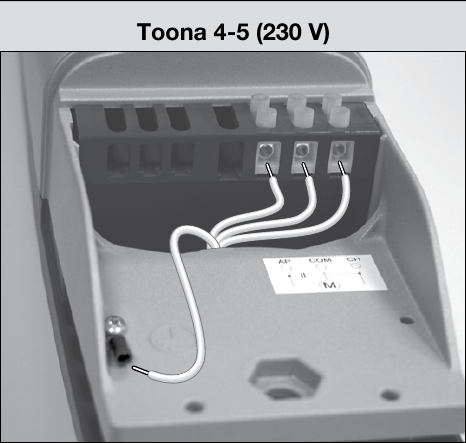

Motorul are conexiuni AP / COM / CH și o împământare de protecție separată. Efectuați conectarea numai cu alimentarea întreruptă, conform figurii 15 NICE și manualului unității de comandă efectiv utilizate. Verificați sensul de funcționare, microîntrerupătorul de capăt de cursă și elementele de protecție în timpul testării porții complete.
Unitatea de comandă MC800 se utilizează numai în ansamblurile care o includ efectiv. Tensiunea motorului de 230 V nu indică, prin ea însăși, tensiunea ieșirilor pentru fotocelule, lampă de semnalizare sau comenzi.
Conectarea accesoriilor la MC800 cu placa MCA5R30
Următoarea schemă de conectare se aplică pentru MC800/MCA5R30 din seturile TO4005 actuale. Bornele accesoriilor aparțin unității de comandă, nu motorului propriu-zis. Pentru o altă unitate de comandă, utilizați schema aferentă acesteia. Întrerupeți alimentarea de la rețea înainte de a începe lucrul.
| Accesorii | Borne, alimentare și polaritate |
|---|---|
Alimentare auxiliară | Pe MCA5R30, borna 3 = 0 V (−) și borna 4 = +24 V DC și punct comun al intrărilor. Limita totală pentru accesoriile alimentate este de 200 mA; verificați consumul și tensiunea admisă pentru fiecare produs. |
Fotocelule cu releu EPM | Cu funcția Standby dezactivată și fără testarea fotocelulelor, alimentați emițătorul TX și receptorul RX de la borna 4 (+24 V DC) și borna 3 (−). Contactul fără potențial C–NC al receptorului se conectează între 4 (comun) și intrarea corespunzătoare 8/PHOTO, 9/PHOTO1 sau 10/PHOTO2. Contactul nu are polaritate +/−. Intrările AUX trebuie configurate pentru modul fotocelule cu releu; în modul limitatoare de cursă au altă funcție. |
EPM cu funcția Standby activată | Conform schemei MCA5R30, alimentați atât TX, cât și RX între borna 4 (+24 V DC) și borna 5 (OutSTB, ramură de retur comutată). La fotocelulele EPM, 1 = +, 2 = ramură de retur. OutSTB este 24 V, maximum 4 W iar în Standby se oprește; nu folosiți borna 5 ca minus permanent. Contactul RX C–NC se conectează între 4 și intrarea PHOTO corespunzătoare. |
EPM cu fototest | Conectați conform schemei fototestului TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Receptorul este alimentat permanent: RX 1 → 4 (+), RX 2 → 3 (−). Contactul RX C–NC rămâne între 4 și intrarea PHOTO corespunzătoare. Nu suprasolicitați ieșirea OutSTB și nu o utilizați simultan pentru o altă sarcină; după conectare, efectuați programarea și testați funcția de siguranță. |
Fotocelule BlueBUS | Compatibil EPMB conectați cu două fire la bornele 6 și 7 BlueBUS. + și − nu sunt polarizate. Setați adresa și, după adăugarea sau îndepărtarea unui element, porniți procedura de programare a dispozitivelor. |
STOP și contacte de comandă | Intrare fără potențial 12/STOP acceptă, în funcție de elementul conectat, NO, NC sau 8,2 kΩ; starea se învață. 13/SbS, 14/OPEN și 15/CLOSE utilizează contact NO față de borna 4 (comună). Astfel de contacte nu au +/−; nu aplicați tensiune externă la intrări. Acest lucru este valabil și pentru releul unui selector cu cheie sau al unui receptor extern. |
Lampă de semnalizare ELAC | NICE ELAC conectați la ieșirea FLASH destinată unei lămpi cu clipire autonomă: tensiune comutată 120/250 V AC, maximum 21 W. Este o ieșire de rețea; nu are +/−. Nu trebuie confundată cu bornele de 24 V pentru accesorii. |
Încuietoare electrică | Bornele 1–2 / EL: 12 V AC, maximum 15 VA. Ieșirea de curent alternativ nu are +/−; verificați parametrii încuietorii. |
Receptor radio | OXIBD se montează în conectorul SM; nu utilizați în acest scop bornele de alimentare 3/4 și nici BlueBUS. Antena se conectează în funcție de receptor, nu de bornele motorului. |
Dacă intrările AUX 8–11 sunt utilizate pentru limitatoarele de cursă, funcția lor diferă de cea a intrărilor PHOTO; microîntrerupătorul din motorul TO4005 nu determină, de unul singur, setarea AUX de pe unitatea de comandă. La schimbarea fotocelulelor sau a conexiunilor, repetați procedura de programare corespunzătoare și testați oprirea și reacția porții. Procedura detaliată este disponibilă în manualul unității de comandă MC800.
Fotocelule cu releu în modul Standby
Fotocelule cu releu și fototest
Deblocare manuală în cazul unei pene de curent
- Glisați capacul încuietorii de pe motor.
- Introduceți cheia de deblocare, rotiți-o și scoateți maneta.
- Deplasați lent canatul cu mâna. La final, blocați din nou motorul și verificați cuplarea acestuia.
Procedura corespunde imaginii originale 16 NICE. Mișcați manual canatul numai după deconectarea alimentării și după ce v-ați asigurat că acesta se poate deplasa în siguranță.
Caracteristici tehnice
Model | NICE Toona 4 TO4005 |
|---|---|
Utilizare | Motor electromecanic pentru porți batante |
Alimentarea motorului | 230 V AC / 50 Hz |
Consum maxim / nominal | 1,5 A / 1 A |
Putere absorbită maximă / nominală | 340 W / 180 W |
Condensator încorporat | 7 µF |
Cursă | 385 mm |
Viteză în gol / în sarcină | 0,016 / 0,012 m/s |
Forță maximă / nominală | 1 800 N / 600 N |
Cicluri pe oră la forța nominală | 58 |
Protecție / izolație | IP44 / clasa F |
Protecție termică | 140 °C |
Temperatură de funcționare | −20 până la +50 °C |
Dimensiuni (L × l × h) | 820 × 115 × 105 mm |
Greutatea motorului | 6 kg |
Siguranță și întreținere
Înainte de punerea în funcțiune, verificați mișcarea canatului, opritorul, sensul de deplasare, fotocelulele și celelalte dispozitive de siguranță. Motorul nu are o setare proprie a forței; aceasta se reglează din unitatea de comandă. NICE impune verificarea periodică a motorului cel puțin o dată la 6 luni, inclusiv a elementelor de fixare, a șurubului melcat și efectuarea testelor de funcționare.
