NICE Wingo WG2024 - motor individual pentru porți batante, pentru canaturi de până la 2 m/400 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
782,42 RON cu TVA
| Greutate |
|---|
| 6,00 kg |
Descrierea produsului NICE Wingo WG2024 - motor individual pentru porți batante, pentru canaturi de până la 2 m/400 kg
| Navigare rapidă pe această pagină: | ||
|---|---|---|
| Pachetul de acționare conține… | Acționări alternative… | Seturi la prețuri avantajoase… |
| Accesorii compatibile… | Manual… | Alegere, limite, durată de viață… |
| Montaj… | Galerie foto… | Deblocare manuală… |
| Caracteristici tehnice… | Întrebați-ne orice… | Montarea consolei de fixare din spate... Dimensiunile consolelor |
Acționarea NICE Wingo WG2024 este destinată automatizării porților batante cu lungimea foii de poartă de 2 m și greutatea de 400 kg. Acționarea este irereversibilă, are un corp din două piese, fabricat din aluminiu turnat sub presiune, cu finisaj din poliester rezistent la intemperii. Toate piesele mobile interne sunt fabricate din oțel, aliaje ușoare și tehnopolimeri. Piulița de ghidare este fabricată din bronz, pentru a asigura o rezistență bună și o funcționare silențioasă. Condensatorul de pornire este amplasat în interiorul acționării, pentru ca montajul să fie cât mai simplu. Acționările sunt compatibile dimensional cu generația anterioară Moby și Pluto a producătorului italian NICE; toate dimensiunile de fixare și diametrele bolțurilor sunt identice. Acționarea utilizează tehnologia 24V, datorită căreia este mai potrivită pentru situațiile cu utilizare frecventă decât versiunea de 230V , însă, în schimb, nu este potrivită pentru zonele cu vânt, mai ales în cazul porților cu panouri pline, opace.
Unitatea de comandă MCA2R30 din centrala de comandă MC424LR30 permite programare simplă, memorarea automată a pozițiilor de capăt, diagnosticarea automată a defecțiunilor, setarea duratei pauzei în modul de închidere automată, deschiderea pentru pietoni, încetinirea înainte de pozițiile de capăt, sistemul de detectare a impactului cu un obstacol, funcționarea de urgență posibilă prin utilizarea sursei de alimentare de rezervă PS124, intrare pentru toate tipurile de muchii de siguranță pentru acționare și multe altele.
Acționările Wingo oferă un raport calitate-preț bun pentru automatizarea porților batante în medii rezidențiale și industriale cu solicitare moderată. Întreaga gamă Wingo este fiabilă și silențioasă. Caracteristici tehnice detaliate ». Descărcați manualul ».

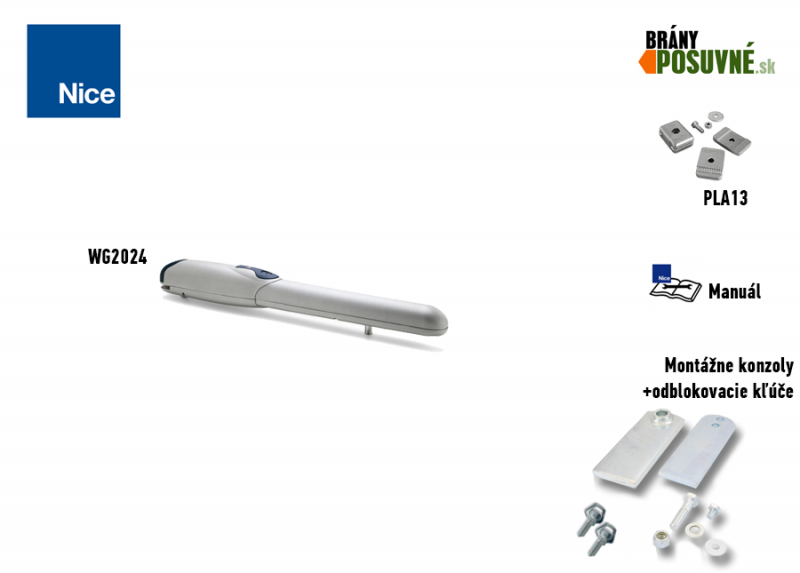

| Acționarea conține: | Cod | |||
|---|---|---|---|---|
 |
1 × | Acționare NICE Wingo WG2024 |
WG2024 |
|
|
Acționare electromecanică NICE Wingo WG2024, pentru foi de poartă cu greutatea de până la 400 kg și lungimea de până la 2m. |
||||
 |
1 × | Opritor mecanic interior pentru deschidere | PLA13 | |
|
Dacă este utilizat, nu este necesară montarea unor opritoare exterioare la sol. Instrucțiuni de reglare. |
||||
 |
2 × | Cheie de deblocare | CM-B | |
|
În cazul unei pene de curent, este folosită pentru deblocarea acționării, astfel încât poarta să poată fi deplasată manual, prin împingere sau tragere. |
||||
 |
1 × | Consolă frontală pentru sudare | PMDSMAR04.4610 | |
|
Se sudează pe partea fixă a foii de poartă; atenție, se montează la o înălțime diferită față de consola din spate. Consola alternativă cu prindere prin înșurubare este PLA8. |
||||
 |
1 × | Bolțul consolei frontale | R8.5120 Șaibă V8X10.5102 Bolț |
|
|
Este folosit pentru a fixa partea frontală a acționării de consola frontală. |
||||
 |
1 × | Suport posterior pentru sudare | PMDSMP2.4610 | |
|
Se sudează pe placa de montaj cu șuruburi sau pe stâlpul de oțel. Atenție: se montează la o înălțime diferită față de suportul frontal. Suportul alternativ, prelungit, este PLA6. |
||||
 |
2 × | Bolț pentru suportul posterior | D10.5110 Piuliță R10.5120 Șaibă V10X40.5101 Bolț |
|
|
Se folosește pentru fixarea părții din spate a motorului de suportul posterior. |
||||
 |
1 × | Manual de instalare NICE Wingo WG2024 | Descărcare | |
|
Manual de instalare pentru o instalare reușită, cu scheme ilustrate pentru conectarea cablurilor, instrucțiuni de programare și asocierea telecomenzilor. |
||||
Notă importantă: Acest motor este o unitate individuală, adică nu va funcționa singur. Îl oferim separat în magazinul nostru online, astfel încât să vă puteți configura automatizarea exact după preferințele dumneavoastră. Pentru motor trebuie să achiziționați cel puțin unitatea de comandă (NICE Moonclever MC424LR10), eventual și alte accesorii. Dacă nu aveți o idee clară, cel mai bine este să începeți cu o prezentare generală a seturilor preasamblate la preț redus.
(Este acest motor potrivit pentru mine?)
Comparați cu alte motoare:
| « Motor mai slab | Motor alternativ | Motor mai puternic » | |||||
|---|---|---|---|---|---|---|---|
|
Nu este. |
Motor NICE Wingo de 230 V:
Ofertă de preț și livrare la comandă. |
|
Avantajoase ca preț seturi care includ motorul NICE Wingo WG2024:
| Set pentru poartă cu un canat » | Set pentru poartă cu două canaturi » |
|---|---|
|
Motor Wingo pentru porți de până la 400kg/2m, unitate de comandă, telecomandă, receptor. |
2 x motoare Wingo pentru porți de până la 400kg/2m, unitate de comandă, telecomandă, receptor. |
| Set pentru poartă cu un canat și fotocelule » | Set pentru poartă cu două canaturi și fotocelule » |
|
Motor Wingo pentru porți de până la 400kg/2m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
2 x motoare Wingo pentru porți de până la 400kg/2m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
| Set pentru poartă cu un canat, cu accesorii » | Set pentru poartă cu două canaturi, cu accesorii » |
|
Motor Wingo pentru porți de până la 400kg/2m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
2 x motoare Wingo pentru porți de până la 400kg/2m, unitate de comandă, telecomandă, receptor, fotocelule, lampă de semnalizare, selector cu cheie. |
Accesorii compatibile cu motorul NICE Wingo WG2024
Vă recomandăm, de asemenea, să achiziționați accesorii opționale compatibile cu motorul:
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Unitate electronică de comandă a motorului. | |
| Lampă de semnalizare | Semnalizează mișcarea porții printr-un semnal luminos intermitent – potrivită pentru ieșiri cu vizibilitate redusă. Include și o antenă – pentru o rază de acțiune mai mare a telecomenzii. |
Sau toate lămpile de semnalizare cu alimentare de 12V-24V, de la alți producători. |
| Fotocelule | Detectează obstacolele la închidere și opresc mișcarea – poarta nu va lovi mașini sau persoane. | |
| Transmițător | Pentru acționarea porții de la distanță. | |
| Receptor |
Pentru acționarea porții de la distanță. În unitatea de comandă MCA2R30 receptorul este deja încorporat. Aceste receptoare suplimentare sunt opționale. |
|
| Antenă |
Pentru o rază de acțiune mai mare a telecomenzii. |
|
| Tastatură |
Dacă uitați telecomanda sau dacă vin multe vehicule ori persoane la dumneavoastră și nu doriți să dați fiecăruia o telecomandă sau să deschideți manual. |
|
| Întrerupător cu cheie |
Pentru acționarea porții cu ajutorul unei chei, printr-un întrerupător conectat prin cablu la motor în orice loc convenabil. |
|
| Cititoare de carduri |
Comandați automatizarea prin apropierea cardului sau a brelocului de cititorul de carduri. |
|
| Încuietori electromagnetice |
Încuietorile electromagnetice de siguranță sunt sincronizate cu automatizarea prin intermediul unității de comandă. La transmiterea comenzii către automatizare, încuietoarea electromagnetică se deblochează mai întâi; abia apoi poarta începe să se deschidă. După închiderea porții, încuietoarea se blochează din nou. Sunt necesare pentru canaturi cu lungimea de peste 3,5 m. |
|
| Sursă de alimentare de rezervă |
Sursă de energie de rezervă. |
Manual pentru automatizarea NICE Wingo WG2024
Manual pentru automatizarea NICE Wingo WG2024 descărcați aici:
Manual pentru automatizarea NICE Wingo WG2024
Alegerea automatizării – este automatizarea NICE Wingo WG2024 potrivită pentru poarta mea?
|
|

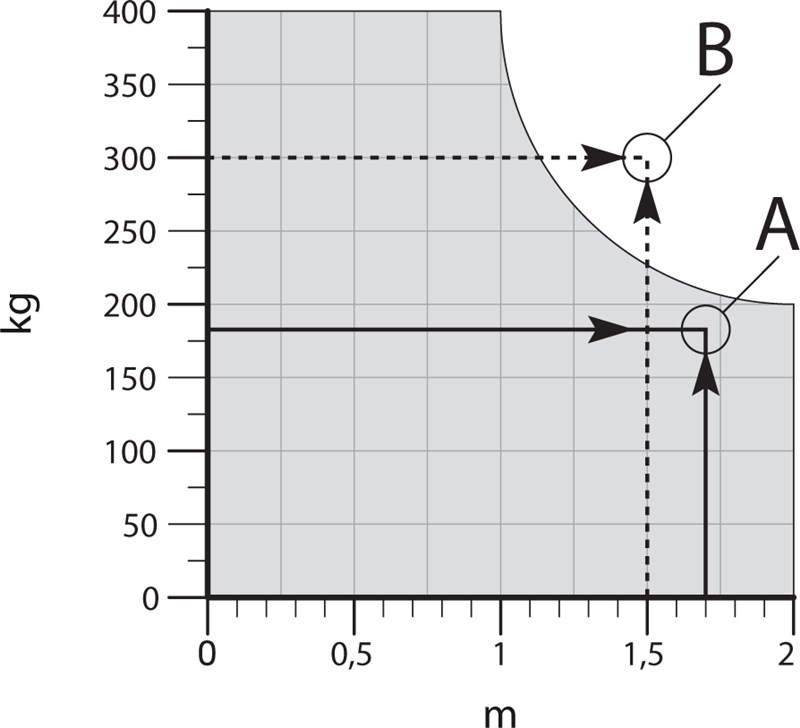

Limitele automatizării NICE Wingo WG2024Fiecare poartă are o anumită lungime a canatului (și, implicit, un anumit braț de pârghie) și o anumită greutate (și, implicit, o anumită forță exercitată de greutatea brațului), iar fiecare automatizare are limitele sale. Automatizarea NICE Wingo WG2024 poate fi utilizată pentru porți cu lungimile canaturilor și greutățile indicate în imaginea din stânga. Aceasta înseamnă că automatizarea este potrivită pentru o poartă de la 400 kg/1 m până la 200 kg/2 m. Exemplu: valoarea B, pentru un canat cu greutatea de 300 kg și lungimea de 1,5 m, este în afara intervalului admis și, prin urmare, nu este potrivită. Alegeți o automatizare mai puternică. Valoarea A, pentru un canat cu greutatea de 180 kg și lungimea de 1,7 m, se încadrează în limite. Puteți instala. |
Durata de viață a automatizării NICE Wingo WG2024
În tabelul următor, adunați indicii de solicitare pentru greutatea și lungimea canatului și adăugați indicii aferenți altor factori, dacă aceștia sunt prezenți. Apoi, din grafic, puteți determina durata de viață a automatizării, exprimată în număr de cicluri.
Exemplu: Am o poartă cu o deschidere de 3 m (2 canaturi a câte 1,5 m) și cu o greutate a structurii, inclusiv umplutura, de cel mult 100 kg pentru fiecare canat. Adun indicele pentru lungimea canatului, aproximativ 20 + indicele pentru greutatea porții, 10 + pentru siguranță adaug indicele pentru temperaturi scăzute, 10, deoarece iernile sunt mai aspre aici; astfel, indicele total este 40. Din grafic rezultă că durata de viață a automatizării este de aproximativ 60.000 de cicluri. La 10 manevre pe zi, aceasta înseamnă o durată de viață de aproximativ 16 ani.
| Caracteristicile întregului sistem de automatizare | Indice | Graficul duratei de viață |
|---|---|---|
|
Greutatea unui canat |
Indicele total maxim recomandat este până la 60%. (adică 50.000 de cicluri, ceea ce, la o utilizare obișnuită de 10 cicluri/zi, înseamnă 13 ani) |
|
| Până la 100 kg | 10 | |
| 100–200 kg | 20 | |
| 200–300 kg | 30 | |
| Lungimea canatului | ||
| 1–2 m | 20 | |
|
Alți factori (dacă probabilitatea de apariție a acestora este mai mare de 10%) |
||
| Temperatura ambiantă peste 40°C, sub 0°C sau umiditatea peste 80% | 20 | |
| Canat cu umplutură plină | 15 | |
| Zonă cu vânt puternic | 15 | |
Instalarea automatizării NICE Wingo WG2024
O configurație tipică (opțională) de conectare a automatizării și a accesoriilor arată astfel:
Lista accesoriilor
|
Cablarea automatizării NICE Wingo WG2024
| 1. Deschideți carcasa automatizării | 2. Treceți și conectați cablul de alimentare |
|---|---|
 |
 |
I. Montarea consolei de fixare din spate
 |
 |
| Schiță de deschidere spre interior | Schiță de deschidere spre exterior |
Calculați poziția consolei din spate folosind graficul, din care puteți citi dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A și B trebuie să fie apropiate (ideal, egale), pentru ca motorul să se poată deplasa lin, pe o traiectorie liniară.
 |
 |
| Grafic de calcul | Exemplu de citire a valorilor din grafic |
Dimensiunile complete ale consolei de ancorare.
Pașii de calcul:
- Măsurați distanța C din schiță
- Pe grafic trasați o linie orizontală care intersectează valoarea măsurată C
- Intersecția acestei linii cu DIL (Linia de instalare recomandată) vă indică unghiul maxim de deschidere
- Dacă unghiul maxim de deschidere stabilit nu este potrivit, va trebui să ajustați valoarea A și, dacă este necesar, și valoarea B, astfel încât să fie apropiate (ideal, egale)
Înainte de a fixa consola pe stâlp sau pe perete, trebuie să o scurtați la lungimea necesară, corespunzătoare dimensiunilor A și B și să o sudați pe placa de montaj.
 |
 |
| 1. Tăiați consola la lungimea necesară | 2. Sudați consola scurtată pe placa de montaj |
Pachetul livrat include o consolă de 150 mm lungime. Prin urmare, dacă aveți nevoie de o consolă mai lungă pentru situații speciale sau dacă doriți ca poarta să se deschidă spre exterior, vă recomandăm să comandați suplimentar consola prelungită NICE PLA6.
|
Înainte de a fixa consola din spate, verificați dacă poziția consolei din față se află pe partea rigidă a foii porții, deoarece există o diferență de nivel între consola din față și cea din spate, așa cum se vede în imagine.
Diferență F=30mm. |
 |
Dacă totul este în regulă, fixați consola din spate pe stâlp sau pe perete cu șuruburi, dibluri și șaibe.
II. Montarea consolei de fixare din față
Consola din față trebuie montată pe foaia porții la distanța corespunzătoare valorilor D și E, pe care le puteți citi din tabel (valoarea D este fixă, și anume 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
Pachetul livrat include o consolă pentru sudură; dacă doriți o consolă pentru montare cu șuruburi, vă recomandăm să comandați varianta alternativă consolă cu montare prin înșurubare NICE PLA8.
- Calculați din tabel valoarea E
- Calculați înălțimea conform imaginii înălțimilor consolelor (afișați imaginea)
- Fixați consola pe canat (dacă sudați consola, vă recomandăm să o prindeți provizoriu doar în puncte)
III. Montarea motorului porții pe consola din spate
 |
|
IV. Montarea motorului porții pe consola din față
 |
|
V. Reglarea opritorului mecanic de cursă
Dacă se utilizează opritorul mecanic intern de cursă, de care motorul se oprește la deschidere, nu este necesară folosirea opritoarelor externe de sol. Reglarea se efectuează după cum urmează:
 |
|
Galerie foto a motorului NICE Wingo
|
Exemplu de montaj |
Exemplu de montaj |
Exemplu de montaj |
|
Exemplu de montaj |
Exemplu de montaj |
Exemplu de montaj |
|
Exemplu de montaj
|
Motor deblocat |
Motor fără carcasă |
|
Partea din spate, vedere de jos |
Exemplu de șurub melcat și opritor mecanic intern |
Partea din față, vedere de jos |
|
Partea din spate cu cablul conectat |
Deblocarea manuală a motorului NICE Wingo WG2024
În cazul unei pene de curent, nu veți putea acționa poarta cu ajutorul telecomenzii. Prin urmare, motorul poate fi deblocat cu ajutorul cheii de deblocare iar poarta poate fi deplasată manual:
| 1. Glisați capacul încuietorii de deblocare | 2. Introduceți cheia de deblocare și rotiți-o în sensul acelor de ceasornic | 3. Trageți maneta de deblocare pentru a putea deplasa poarta manual |
|---|---|---|
 |
 |
 |
Caracteristicile tehnice ale motorului NICE Wingo WG2024
| Model | NICE Wingo WG2024 |
|---|---|
| Descrierea modelului | Motoreductor electromecanic pentru acționarea automată a porților culisante în mediu rezidențial. |
| Forță | 1500N |
| Forță nominală | 500N |
| Viteză | 0,018 m/s |
| Viteză nominală | 0,013 m/s |
| Limită de cicluri consecutive | 40 de cicluri/oră |
| Lungimea cursei de rotație | 320 mm |
| Durată de viață | între 80.000 și 125.000 de cicluri, în funcție de greutatea și lungimea canatului, precum și de setările motorului |
| Alimentare | 24Vdc |
| Putere absorbită [Sarcină] |
85W [3,5A] |
| Putere nominală absorbită [Sarcină nominală] |
50W [2A] |
| Clasă de izolație | A |
| Temperatură de funcționare | -20°C până la +50°C |
| Clasă de protecție | IP44 |
| Dimensiuni | 98×770×95 (l×L×h) |
| Greutate | 6kg |
