NICE Wingo WG4000 – motor individual pentru porți batante, pentru o canată de 2 m/400 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
1.334,13 RON cu TVA
| Greutate |
|---|
| 7,00 kg |
Descrierea produsului NICE Wingo WG4000 – motor individual pentru porți batante, pentru o canată de 2 m/400 kg
NICE WINGO WG4000 este un actuator electromecanic individual pentru canatul unei porți de locuință unifamilială. Are motor de 230 V AC / 50 Hz, transmisie cu șurub melcat și opritor mecanic de deschidere premontat. Este ireversibil; în cazul unei pene de curent, poate fi deblocat cu cheia. Unitatea de comandă se alege separat, în funcție de numărul de motoare și de dotările porții.
Când să alegeți NICE WINGO WG4000
Actuatorul este destinat porților batante pentru locuințe. Înainte de a alege, evaluați lungimea și greutatea unui singur canat, tipul de umplutură, expunerea la vânt, rezistența balamalelor și spațiul disponibil pentru suporturi. Poarta trebuie să se deplaseze ușor manual pe toată cursa și să nu pornească singură după oprire.
| Lungimea maximă | 2 m; greutatea admisă variază în funcție de grafic. |
|---|---|
| Greutatea maximă | 400 kg pentru un canat mai scurt, nu automat și pentru lungimea maximă. |
| Motor și comandă | Motor de 230 V AC, unitate de comandă separată; MC800 pentru unul sau două motoare. |
| Utilizare | Utilizare rezidențială, până la 30 de cicluri/oră la forța nominală și în condiții adecvate. Un ciclu înseamnă o deschidere și o închidere. |

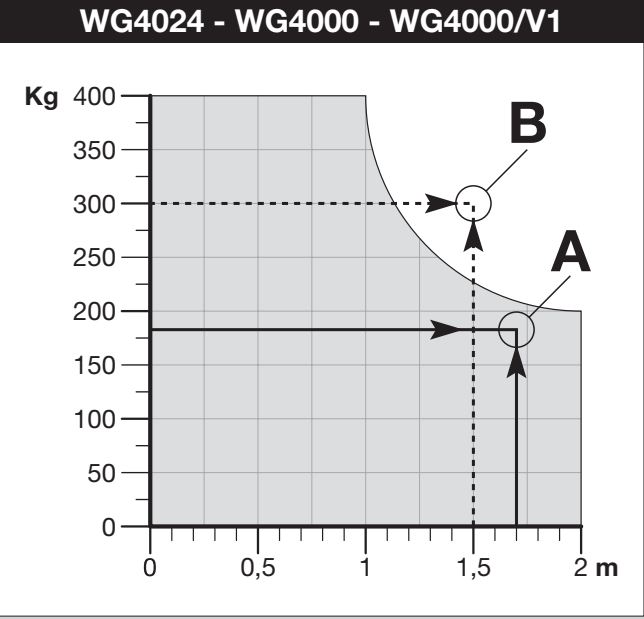

Axa orizontală indică lungimea în metri, iar axa verticală greutatea în kilograme. Alegeți o combinație din zona gri. La 2 m, limita este de aproximativ 200 kg; 400 kg se aplică unui canat de aproximativ 1 m. Punctele A și B ilustrează o combinație corectă, respectiv una nepermisă; nu reprezintă dimensiuni de montaj pentru suporturi. Un canat plin și vântul puternic pot restrânge și mai mult posibilitățile de utilizare.

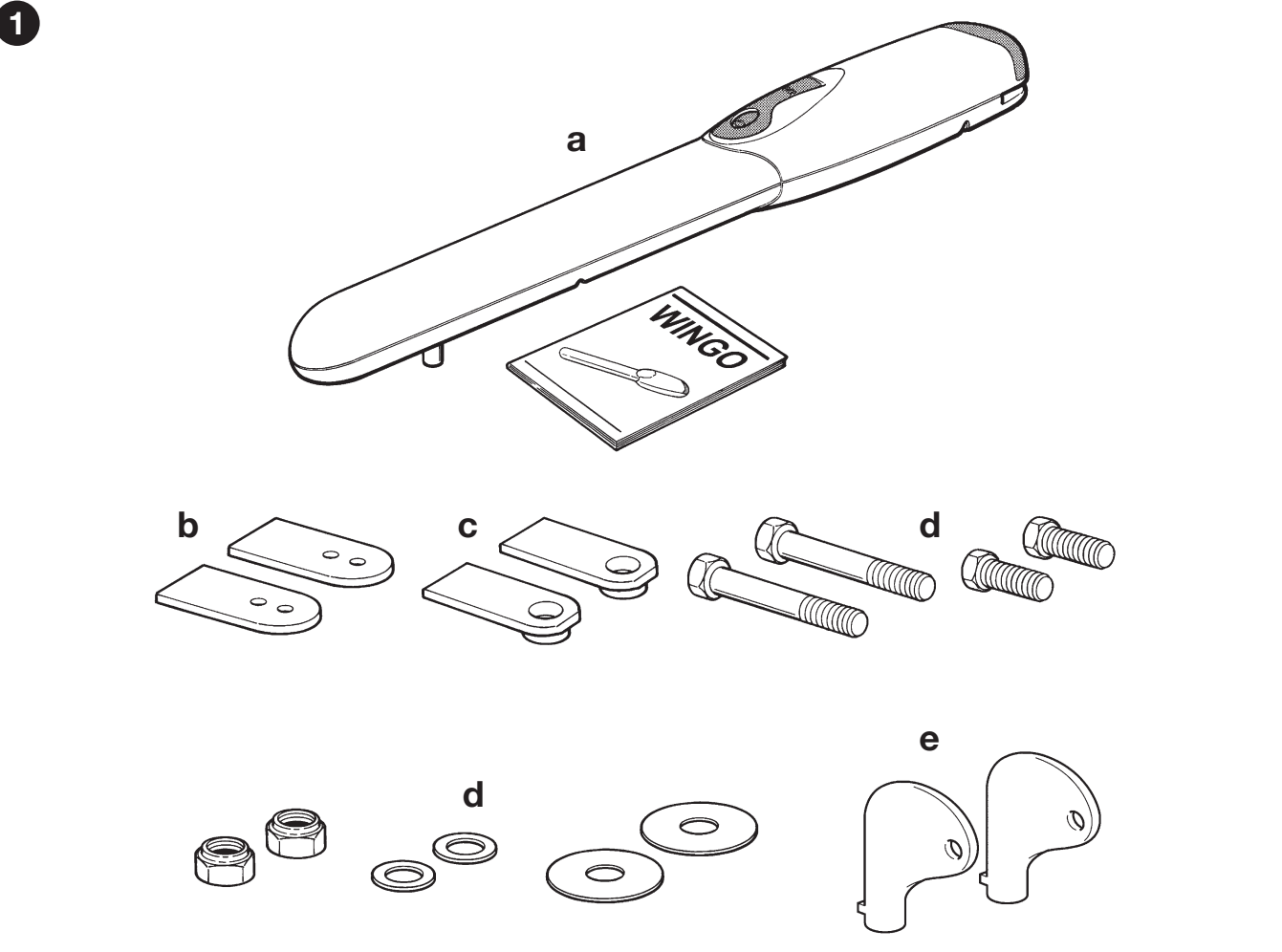

Ce include actuatorul individual
Această fișă este pentru un motor WG4000, nu pentru un sistem complet de automatizare a unei porți cu două canaturi. Motorul include suportul frontal, suportul posterior cu placă de montaj, elementele de fixare, cheile de deblocare și opritorul de deschidere premontat. Ancorele pentru stâlpul sau zidul respectiv se aleg în funcție de materialul suportului.
Alegeți separat unitatea de comandă, receptorul, telecomenzile, fotocelulele și lampa de semnalizare sau optați pentru un set adecvat. Poarta trebuie să aibă un opritor fix pentru închidere. Pentru două canaturi sunt necesare două motoare.
Seturi pentru unul sau două canaturi
Toate seturile menționate includ MC800, receptor OXIBD și o telecomandă INTI2. Setul de bază nu include fotocelule; versiunea cu fotocelule adaugă o pereche de EPM, iar versiunea cu accesorii include în plus o lampă de semnalizare ELAC. Numărul de motoare corespunde numărului de canaturi.
| Poartă | Set |
|---|---|
| 1 canat | De bază |
| 1 canat | Cu accesorii |
| 1 canat | Cu fotocelule |
| 2 canaturi | De bază |
| 2 canaturi | Cu accesorii |
| 2 canaturi | Cu fotocelule |
Alegerea unității de comandă
Unitatea de comandă actuală NICE MC800 / MCA5R30 comandă unul sau două motoare de 230 V și înlocuiește unitățile de comandă mai vechi pentru aceste configurații. Pentru un singur motor, o alternativă este NICE MC200 cu cablare și funcții proprii.
Unități de comandă compatibile mai vechi, înlocuite între timp: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Dacă le păstrați, urmați instrucțiunile corespunzătoare plăcii efectiv instalate. Placa mai veche MCA5 și modelul mai nou MCA5R30 diferă atât prin borne, cât și prin funcții; denumirea MC800, singură, nu indică generația.
Pașii detaliați de mai jos se aplică pentru MC800 cu placa MCA5R30 și ieșirea OutSTB. Nu sunt instrucțiuni pentru configurarea modelelor A60, A6 sau MC200.
I. Montarea consolei din spate
Montarea, conectarea și testarea trebuie efectuate de un tehnician calificat. Deconectați alimentarea înainte de a începe lucrul. Consolele trebuie ancorate ferm, iar motorul trebuie să aibă spațiu pentru întreaga cursă, deschiderea capacului și deblocare. Sistemul de acționare nu va remedia o poartă care se blochează sau este suspendată incorect.

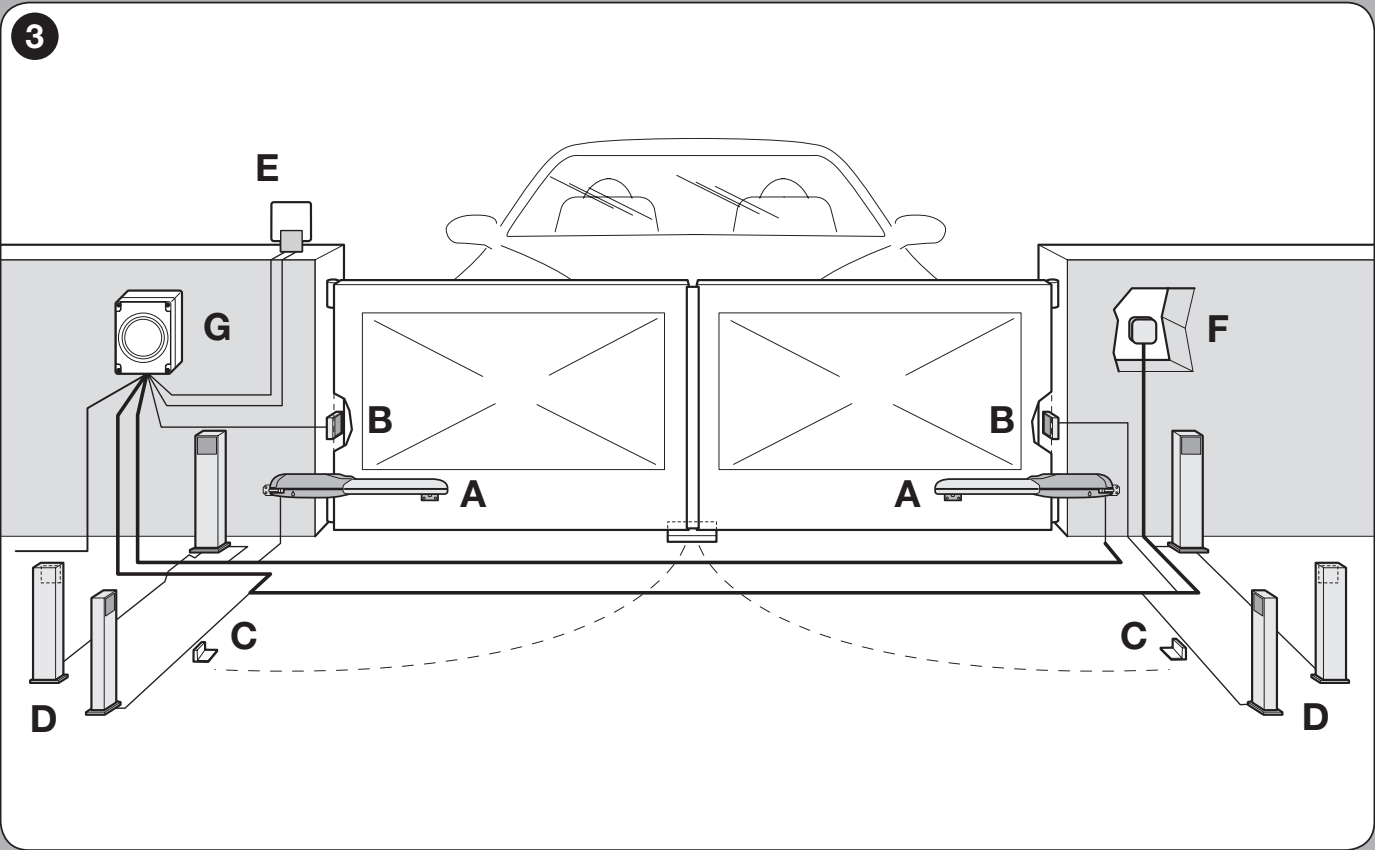

A motoare, B fotocelule, C opritoare de deschidere, D suporturi pentru fotocelule, E lampă de semnalizare, F element de comandă, G unitate de comandă. Elementele de siguranță specifice se aleg în funcție de riscurile asociate porții.
- Măsurați dimensiunea C, adică distanța dintre axa balamalei și suprafața de montaj, conform desenului.

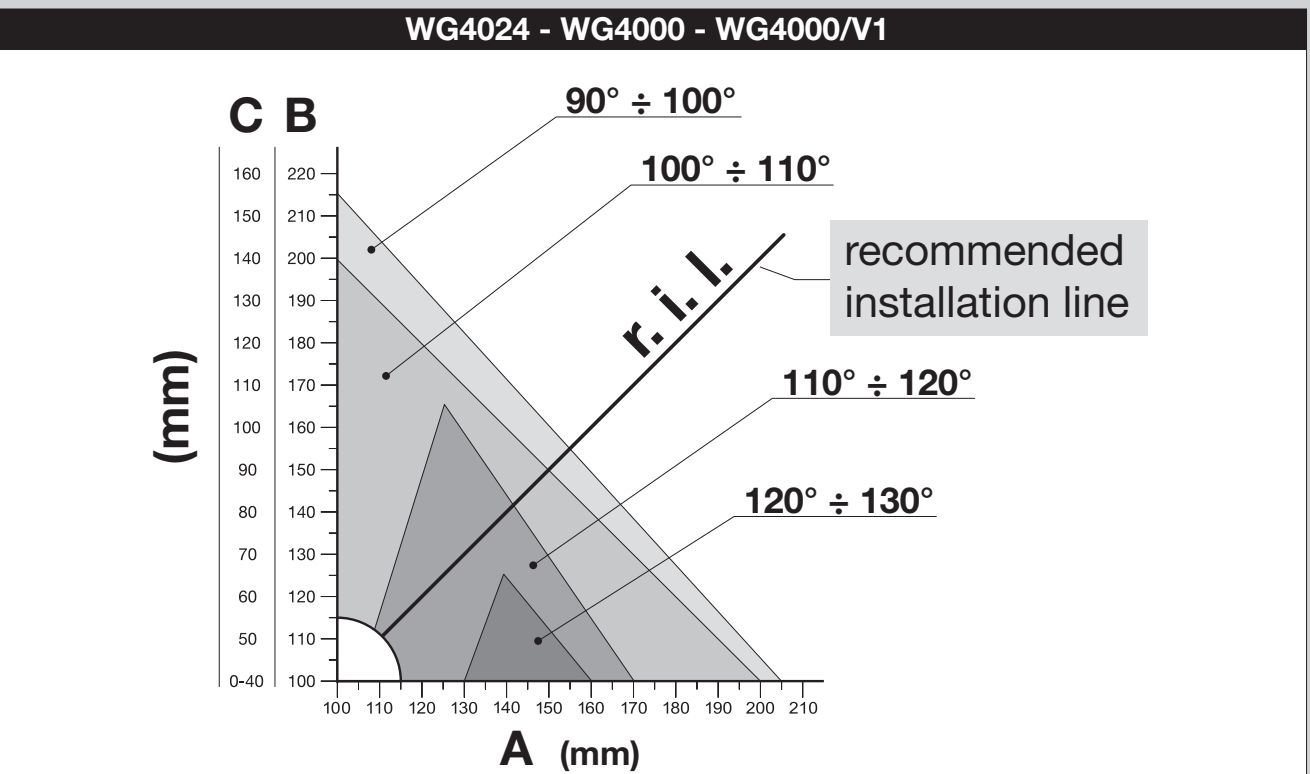

- Găsiți valoarea măsurată C pe grafic. Linia orizontală indică dimensiunea B; pentru linia de montaj recomandată r.i.l. / DIL citiți unghiul de deschidere.
- Din punctul ales, trasați o linie verticală până la axa A. A și B trebuie să fie apropiate, ideal egale.
- Dacă unghiul nu este potrivit, alegeți o altă combinație permisă A/B. Nu ajustați dimensiunile în afara zonei indicate pe grafic.
- Înainte de ancorare, verificați că suportul frontal ajunge pe o parte solidă a foii porții și că diferența de înălțime dintre console va fi F = 30 mm.

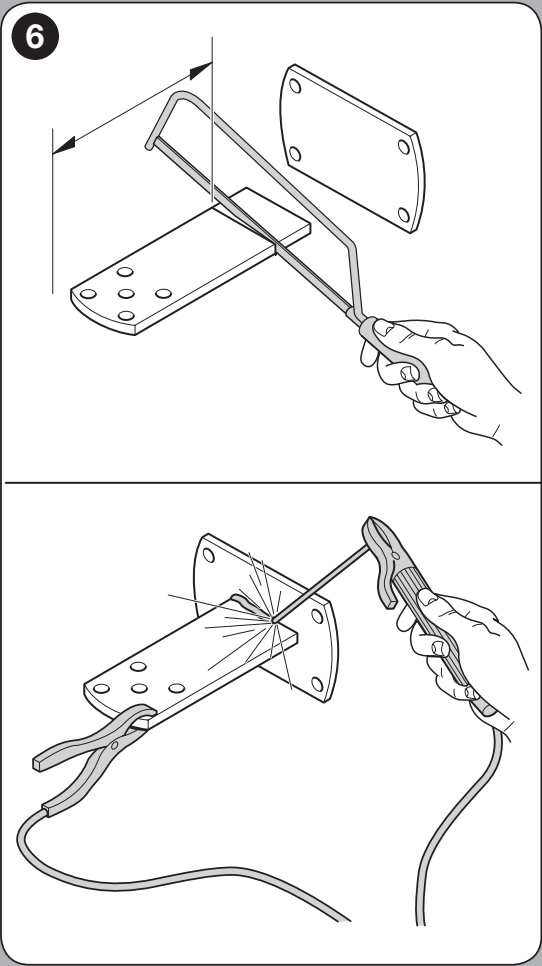

Consola din spate se scurtează în funcție de valorile A/B necesare și se sudează pe placa de montaj; apoi placa se fixează cu șuruburi, șaibe și ancore potrivite. Consola din spate furnizată are lungimea de 150 mm. Dacă geometria impune o consolă mai lungă, utilizați consola prelungită NICE PLA6; simpla modificare a lungimii acesteia nu înlocuiește calculul pe baza graficului.
Dimensiunile complete ale consolelor de ancorare GAP02500 ajută la verificarea spațiului disponibil pentru fixare. Verificați dimensiunile A/B/C în funcție de poziția balamalelor și de modelul motorului.
Deschidere spre exterior

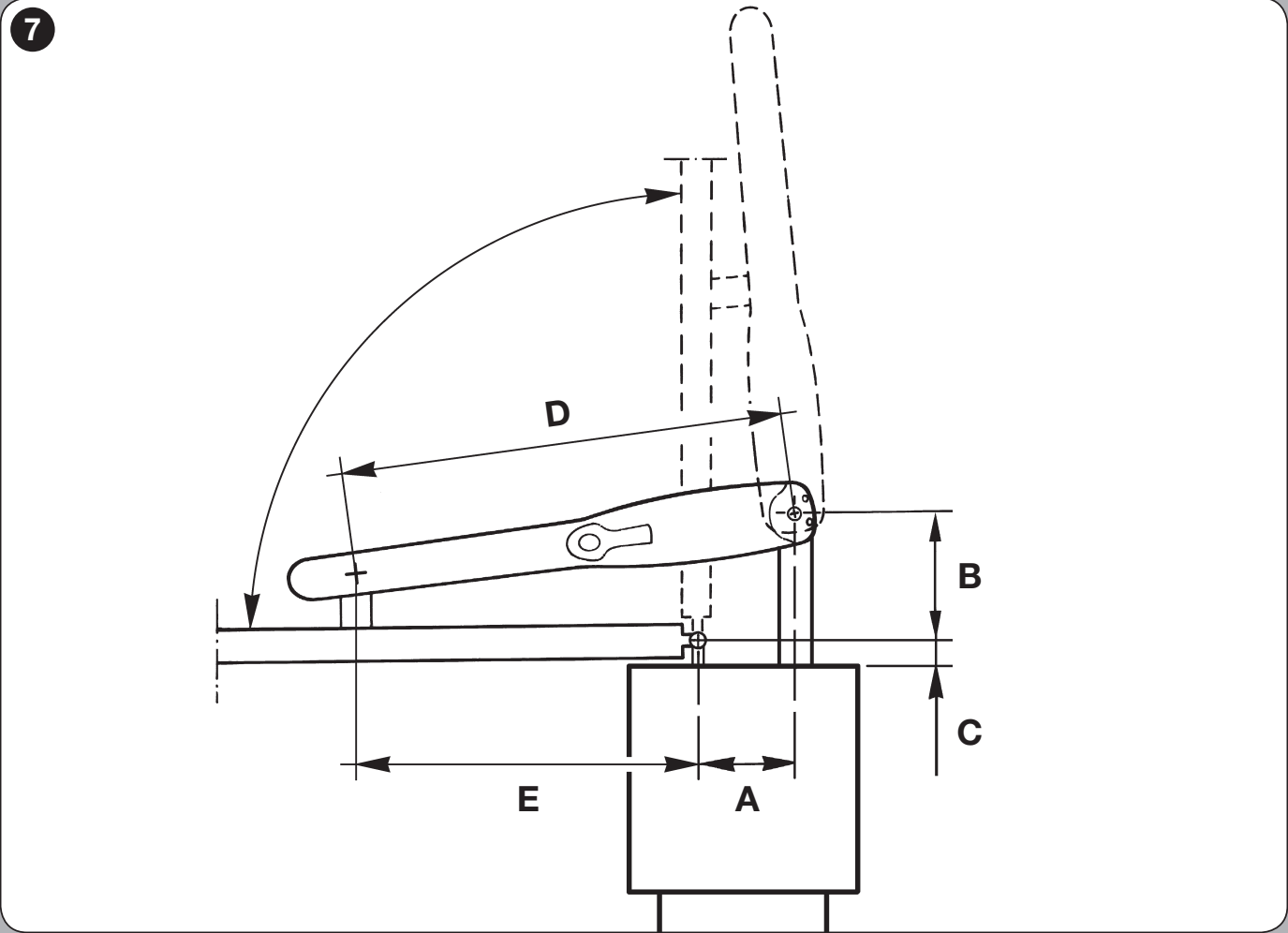

WINGO permite și montarea pentru deschiderea spre exterior, conform desenului de mai jos. Luați în calcul consola prelungită din spate PLA6 și verificați spațiul din afara zonei de trecere. Tehnicianul trebuie să ajusteze direcția conductorilor motorului în funcție de conexiuni și să verifice din nou ordinea corectă a foilor porții. Conductorul comun și conductorul de protecție PE nu trebuie inversate.

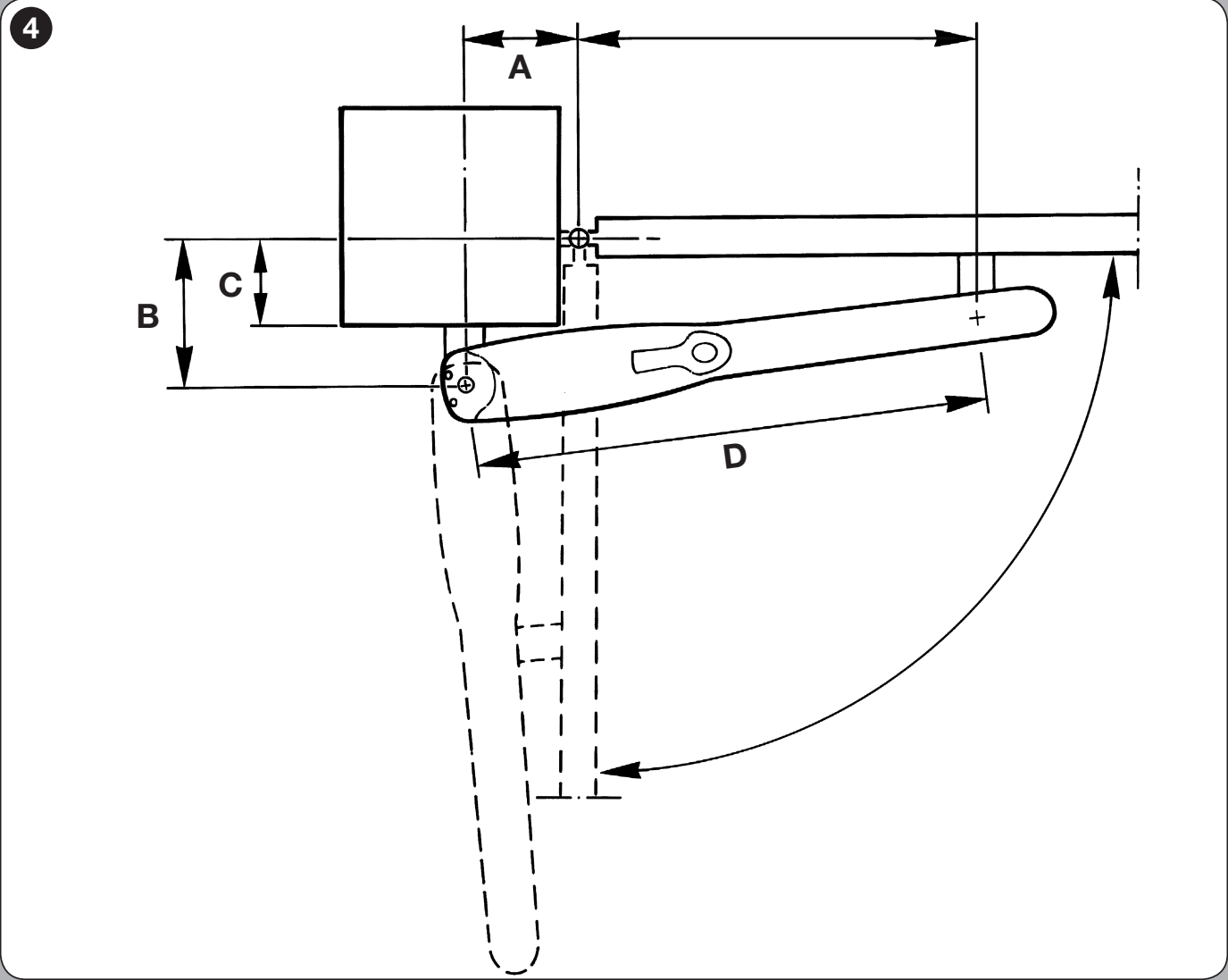

II. Consola frontală și dimensiunile de montaj
Pentru WG4000 se aplică valoarea D = 700 mm. Alegeți dimensiunea E în funcție de valoarea A din tabel. D este cota de montaj indicată în desen; cursa tijei pistonului este o valoare diferită. Sudați consola pe o parte solidă a foii porții; ca alternativă cu prindere prin șuruburi, puteți utiliza NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 600 |
| 110 | 590 |
| 120 | 580 |
| 130 | 570 |
| 140 | 560 |
| 150 | 550 |
| 160 | 540 |
| 170 | 530 |
| 180 | 520 |
| 190 | 510 |
| 200 | 500 |
| 210 | 490 |
| 220 | 480 |
| 230 | 470 |

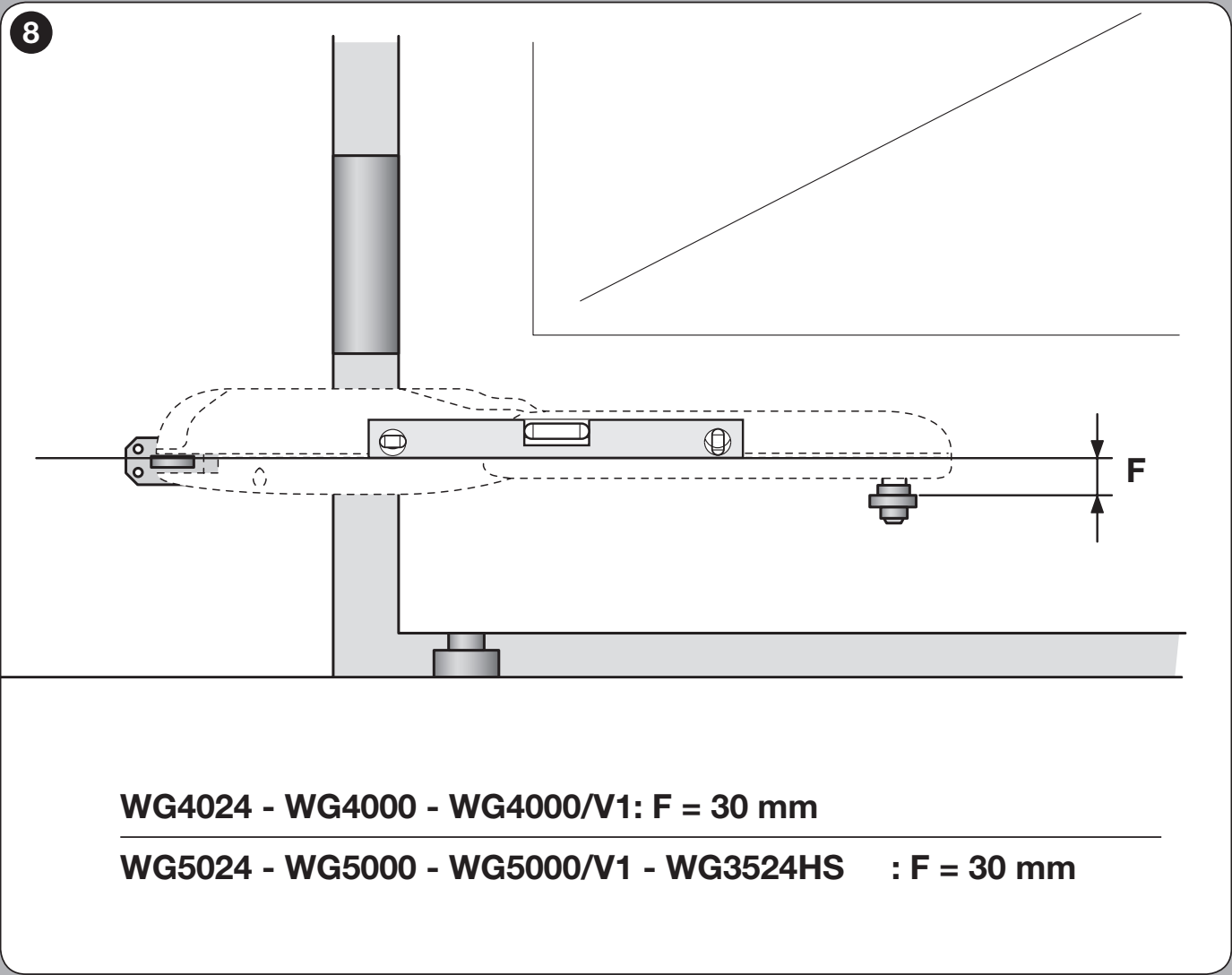

Prinderea frontală pe foaia porții este cu F = 30 mm mai jos decât prinderea din spate pe stâlp, așa cum se arată în imagine. Nu este vorba despre înclinarea întregului motor: verificați montarea corectă cu o nivelă. Înainte de sudare, verificați ambele poziții ale motorului și dacă suportul poate ajunge la foaia porții.
III. Fixarea motorului

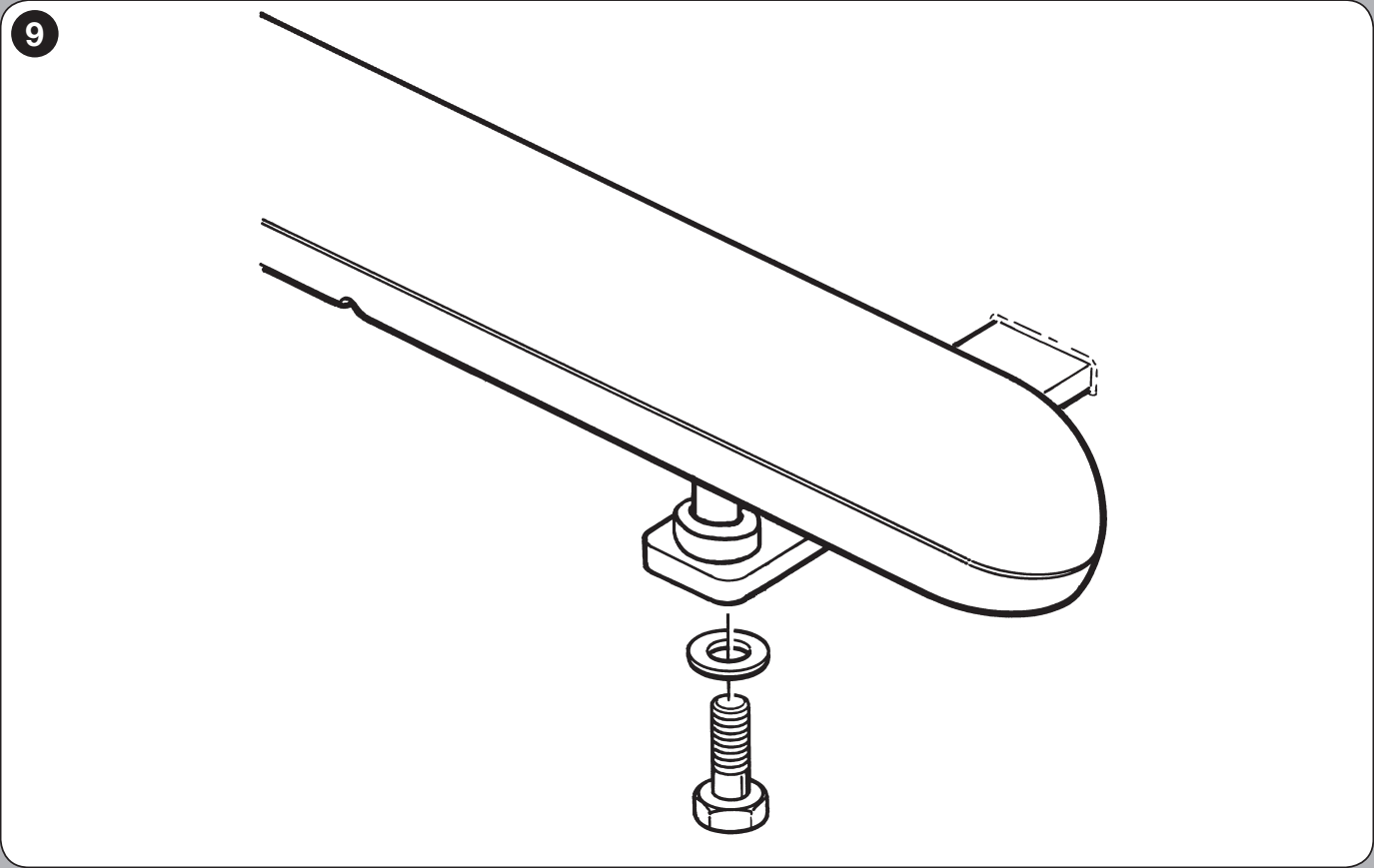

- Fixați motorul pe suportul din spate cu șurubul, șaiba și piulița incluse. Strângeți piulița, apoi slăbiți-o cu aproximativ 1/10 de tură, astfel încât să rămână jocul minim necesar.

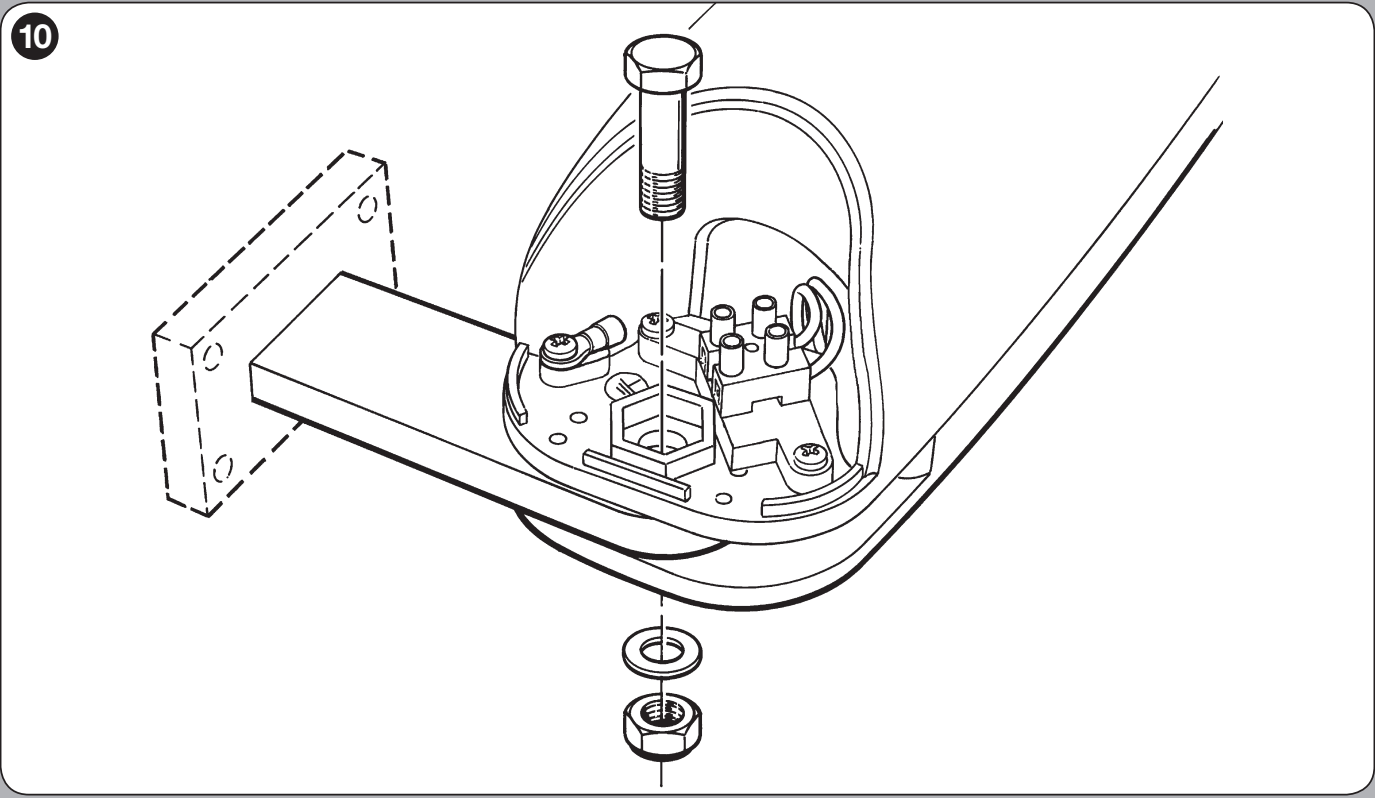

- Prindeți partea din față de suport cu piesele incluse și strângeți conform imaginii.
- Verificați manual întreaga cursă, fără blocaje sau solicitări laterale. Montați eticheta cu instrucțiunile de deblocare în apropierea motorului.

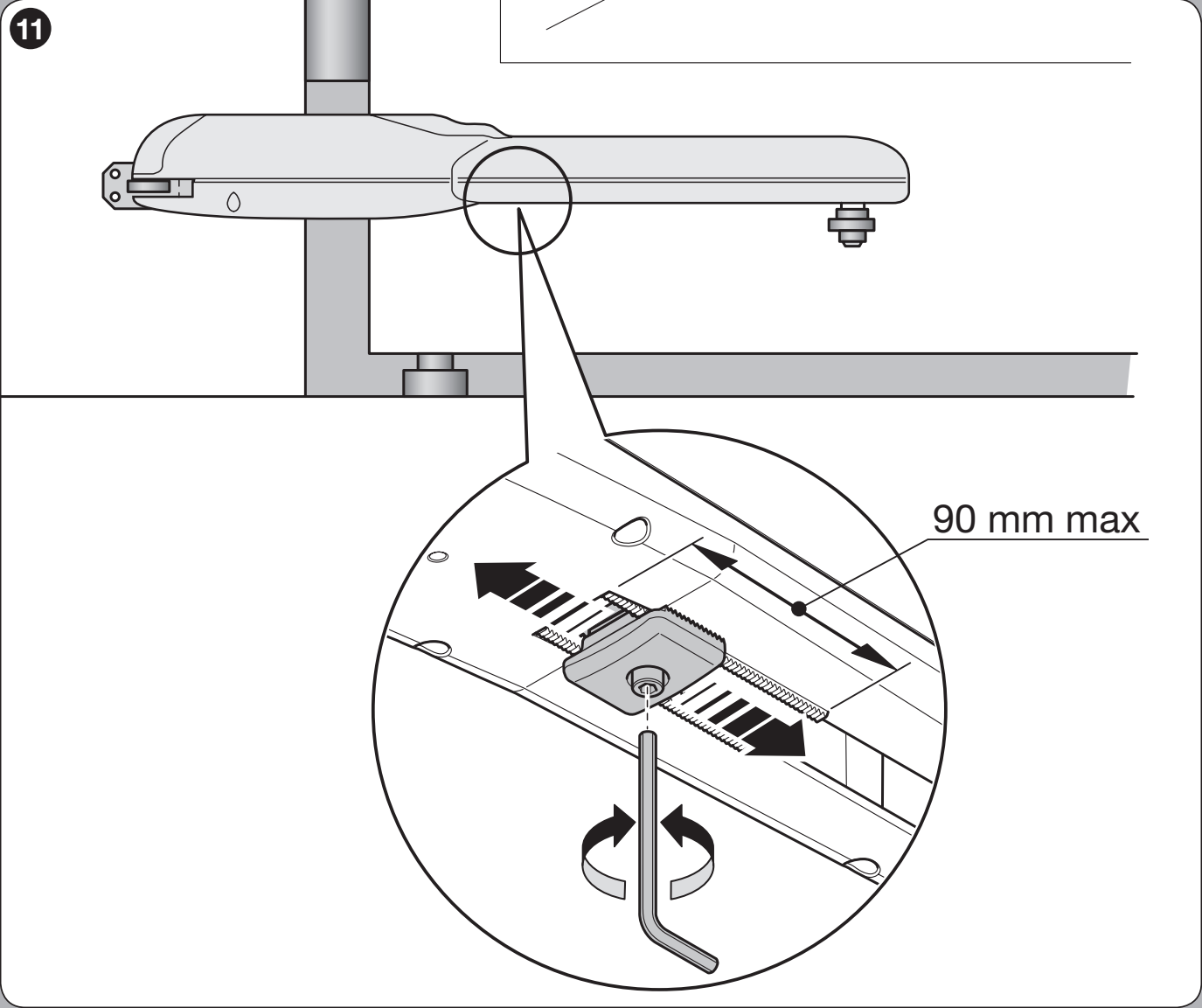

IV. Reglarea opritorului mecanic
Opritorul premontat stabilește mecanic poziția de deschidere; nu este un limitator electric de cursă. La închidere, asigurați-vă că poarta are un opritor solid. La MC800 sunt necesare opritoare mecanice în ambele direcții.
- Deconectați alimentarea și deblocați motorul.
- Slăbiți șurubul opritorului mecanic.
- Deschideți manual canatul în poziția dorită.
- Deplasați opritorul până la bolț și strângeți șurubul. Respectați cota 90 mm max. indicată în detaliul de reglare a opritorului. Această cotă nu reprezintă cursa totală a motorului; aceasta este, pentru WG4000, de 320 mm.
- Închideți manual canatul și blocați sistemul de acționare. Apoi efectuați învățarea și testele întregului ansamblu.

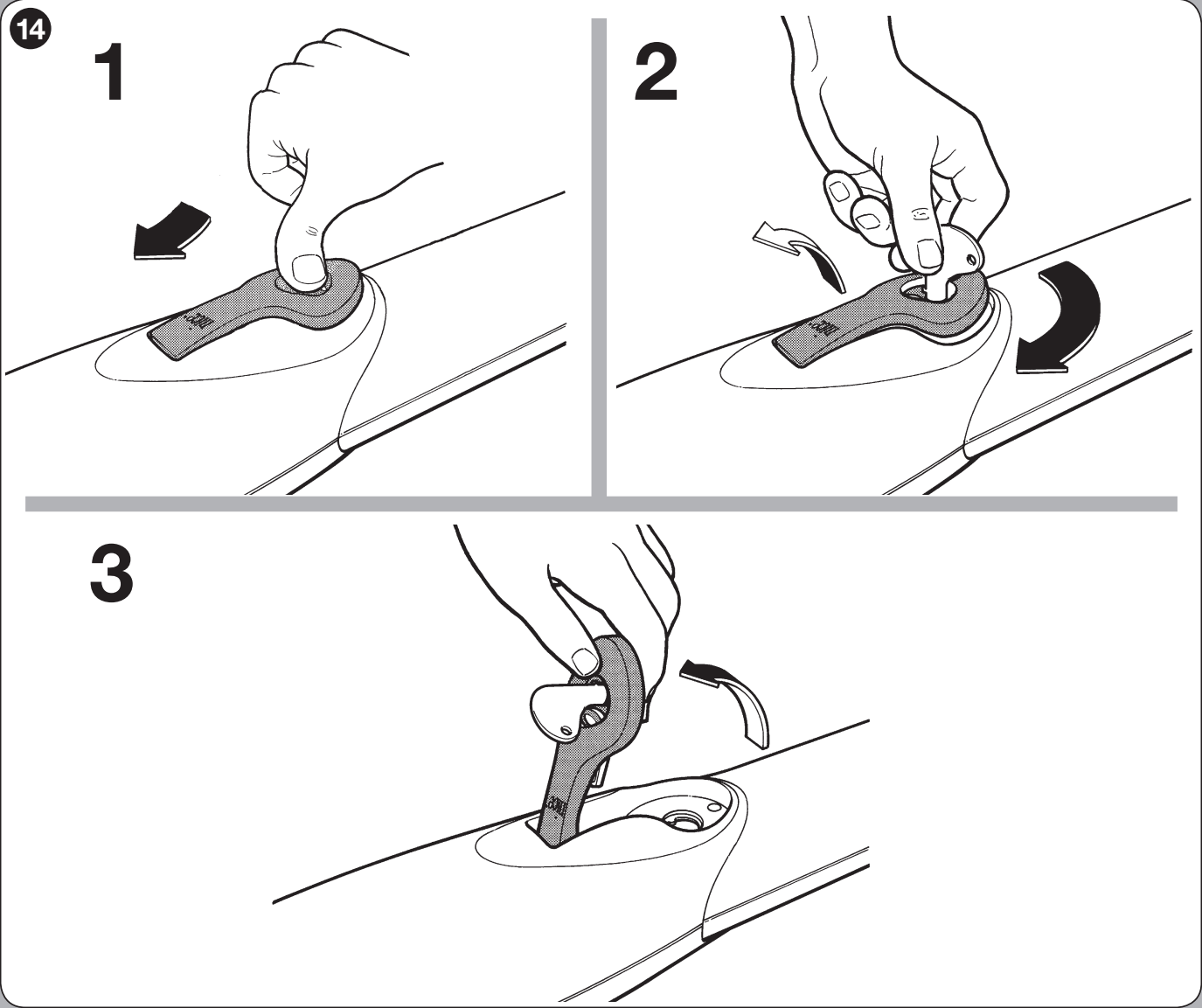

Deblocarea manuală în cazul unei pene de curent
- Opriți poarta, deconectați alimentarea și asigurați canatul împotriva deplasării accidentale. Dacă este instalată o yală electrică, deblocați-o mai întâi.
- Glisați capacul de protecție al încuietorii, introduceți cheia și rotiți-o în sensul acelor de ceasornic.
- Ridicați mânerul de deblocare și ghidați-i mișcarea. Acum puteți deplasa manual canatul.
- Înainte de funcționarea automată, coborâți mânerul, rotiți cheia în sens invers acelor de ceasornic, scoateți-o și închideți capacul de protecție. Verificați dacă sistemul de acționare este blocat.
Dacă poarta este singura cale de acces la proprietate, asigurați accesul la mecanismul de deblocare înainte de montaj. În caz de defecțiune, nu continuați să utilizați automatizarea fără a identifica mai întâi cauza.
Cablarea
Următoarele secțiuni și lungimi sunt valabile pentru configurația cu MC800/MCA5R30. Separați cablurile de alimentare și ale motorului de semnalele de joasă tensiune, protejați-le de apă și de mișcarea canatului și fixați-le în presetupe. Alimentarea trebuie să fie prevăzută cu protecție adecvată și cu posibilitatea de deconectare completă.
| Circuit | Cablu | Lungime conform MC800 |
|---|---|---|
| Alimentarea unității de comandă | 3 × 1,5 mm² | Până la 30 m; pentru trasee mai lungi, 3 × 2,5 mm² și împământare de protecție la automatizare, conform instrucțiunilor. |
| Fiecare motor de 230 V | 4 × 1,5 mm² | Până la 10 m, inclusiv conductorul de protecție PE. |
| Girofar ELAC | 2 × 1,5 mm² | Până la 20 m. |
| Fotocelule BlueBUS | 2 × 0,5 mm² | Până la 20 m; peste 20 m și până la 40 m, 2 × 1 mm², fără polaritate. |
| Comutator cu cheie | 2 cabluri de 2 × 0,5 mm² | Până la 50 m. |
| Yală electrică | 2 × 1 mm² | Până la 10 m. |
| Antenă | RG58 | Până la 20 m; se recomandă o lungime sub 5 m. |
Fotocelulele cu releu EPM necesită atât alimentare, cât și contact de semnal; numărul conductorilor depinde de schema TX/RX și de testarea selectată. Cablarea completă și montajul MC800.

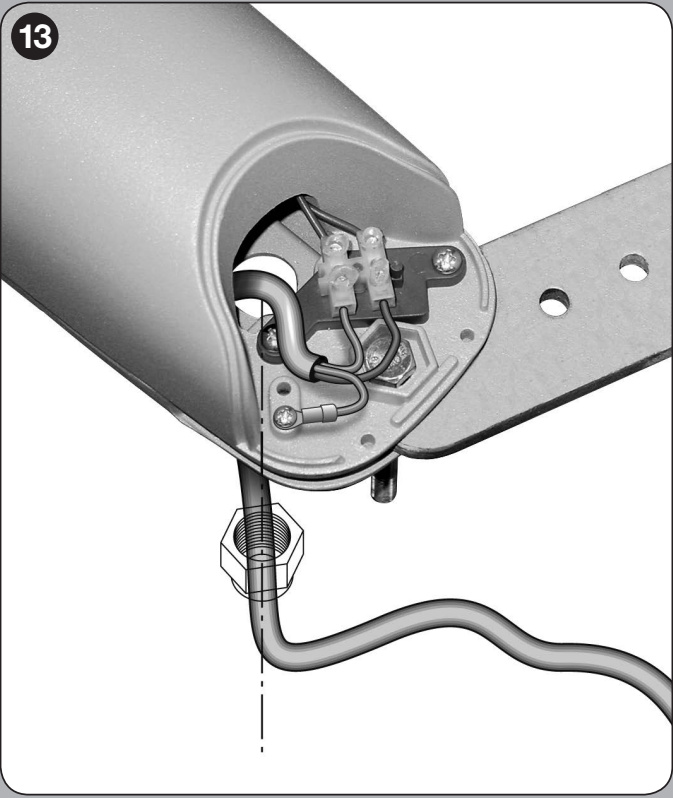

Conectarea motorului și polaritatea accesoriilor
WG4000 este un motor de 230 V AC. Nu se conectează la ieșirea de motor de 24 V a unității MC424L sau MC824H. Conectați conductorii motorului – deschidere / comun / închidere – și conductorul de protecție PE conform marcajelor de pe motor și de pe unitatea de comandă. Este un circuit de curent alternativ, nu unul cu polaritate +/−. Motorul nu are conductor separat pentru encoder și nici limitatoare electrice de cursă fără potențial.
Pentru un singur motor conectat la MC800, utilizați M2. Pentru două motoare, M2 deschide primul, iar M1 închide primul. Pentru a corecta direcția, inversați conductorii de direcție de la capetele motorului respectiv; conductorul comun și PE rămân la bornele desemnate. Efectuați orice intervenție asupra cablajului fără alimentare.
| 3 / 4 – alimentare auxiliară | 3 = 0 V (−), 4 = Common +24 V DC (+), în total max. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, alimentare comutată pentru fotocelule, max. 4 W. Se dezactivează în modul Standby; nu o confundați cu borna OGI de pe placa mai veche. |
| 6 / 7 – BlueBUS | Alimentare și date pe două fire; fără polaritate +/−. |
| FLASH | Girofar cu clipire automată 230 V AC, max. 21 W, de exemplu ELAC. Nu conectați girofarul ELDC de joasă tensiune la această ieșire. |
| 1 / 2 – ELS | Yală electrică 12 V AC, max. 15 VA; fără polaritate CC. |
| 4 / 13 – SbS | Contact fără potențial NO de comandă pas cu pas; nu aplicați tensiune externă la acesta. |
| 4 / 14, 4 / 15 | Contacte fără potențial NO : deschidere / închidere. |
| 4 / 12 – STOP | Intrare de siguranță memorată NO, NC sau 8,2 kΩ, în funcție de conectarea protecției. |
| 8 / 9 / 10 – AUX | În modul cu fotocelule cu releu: PHOTO / PHOTO1 / PHOTO2, contact comun 4; LP aprins. În acest mod, intrarea 11 este STOP. Intrările AUX neutilizate rămân libere; nu adăugați punți universale. |

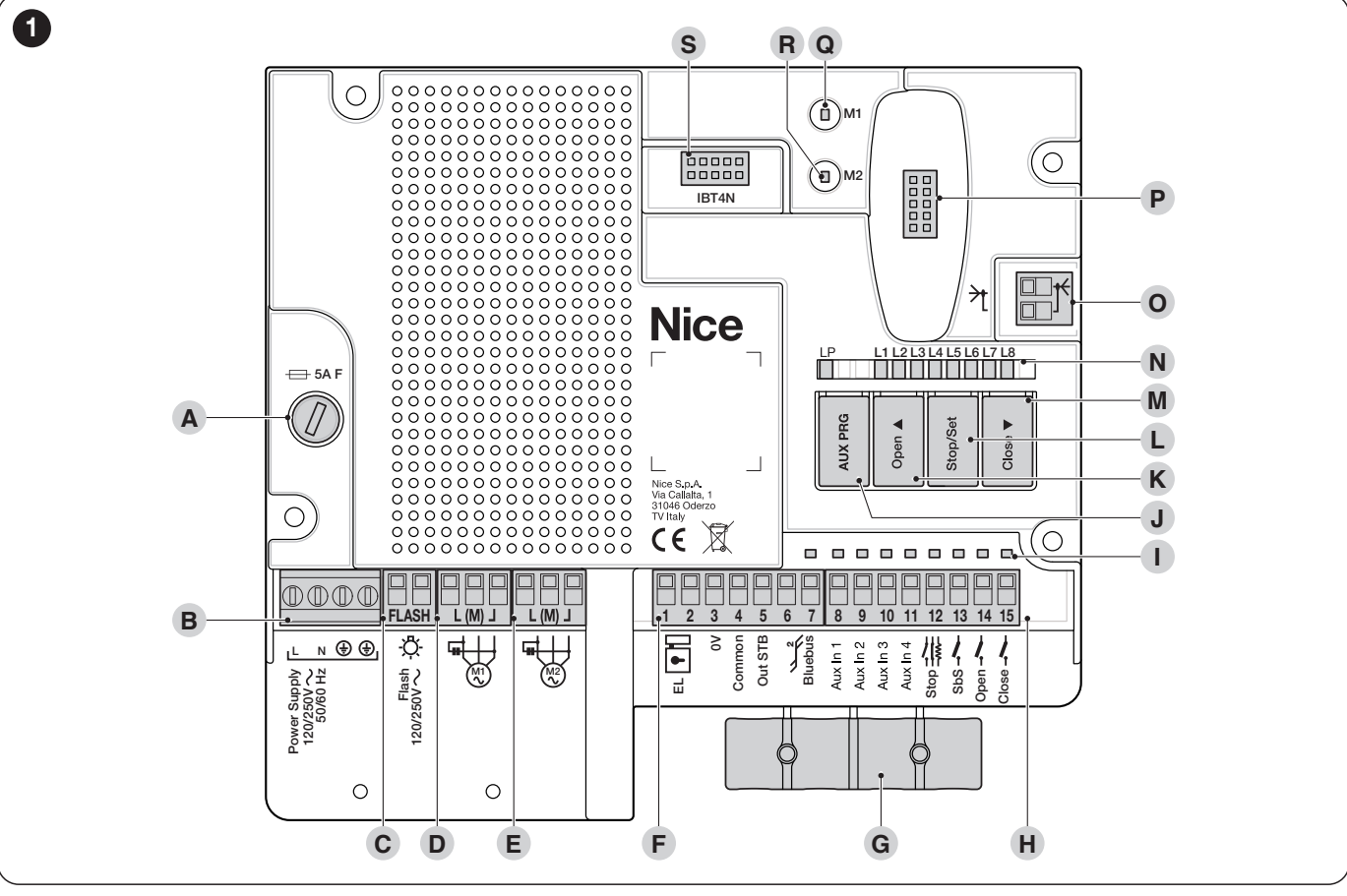

Pe placă se află butoanele Open ▲, Stop/Set și Close ▼, LED-urile L1–L8 și butonul AUX PRG. Receptorul se montează în conectorul SM. Schema detaliată de conectare a fiecărei borne.
Fotocelule, testare și margine de siguranță
MC800/MCA5R30 acceptă atât fotocelule cu releu, cât și fotocelule BlueBUS, inclusiv conectarea combinată. Modul AUX pentru fotocelule cu releu exclude utilizarea AUX pentru limitatoarele electrice; WINGO nu le conectează la AUX. Conectarea alimentării TX/RX trebuie să corespundă modului Standby sau testului fotocelulelor.

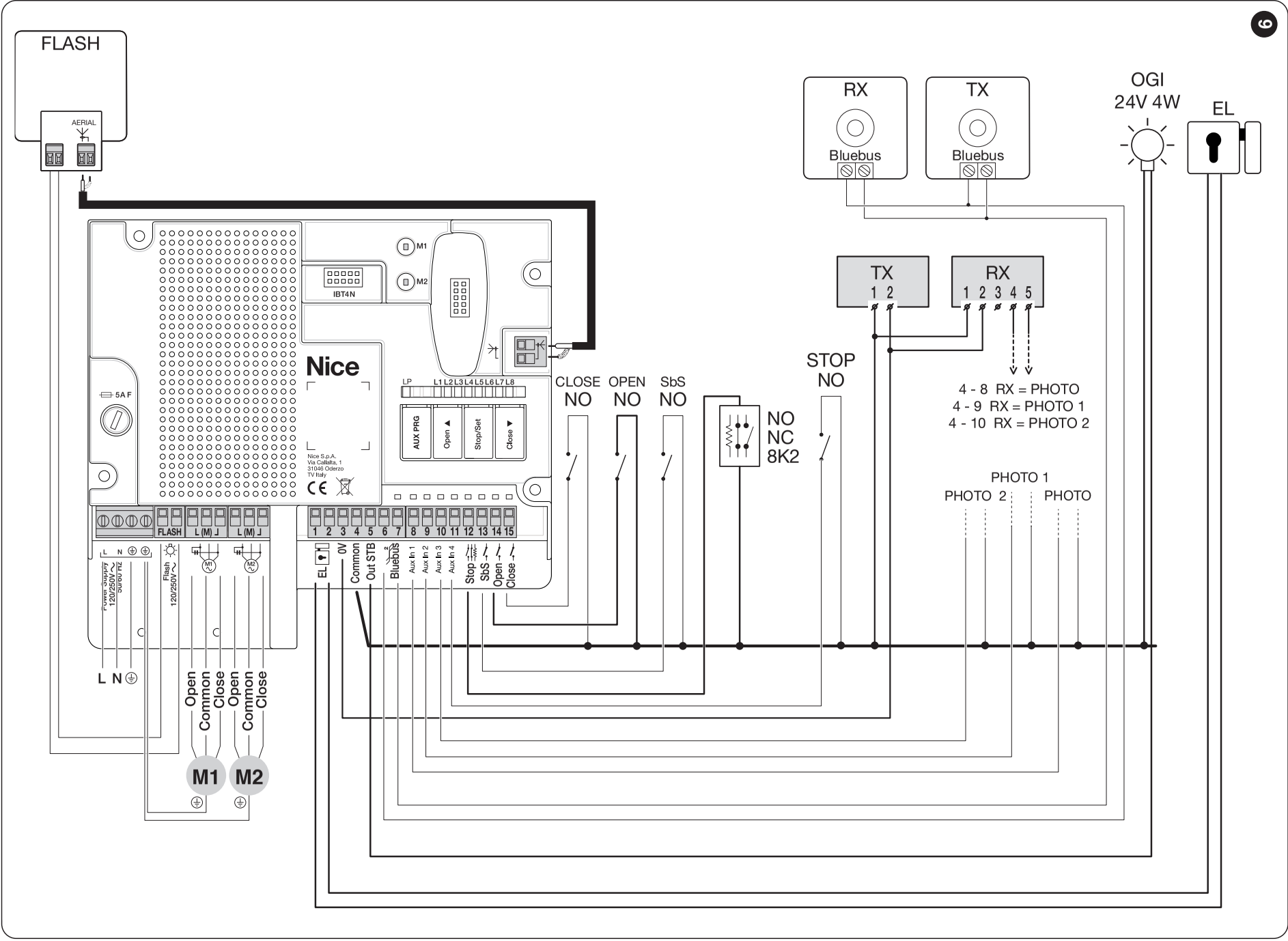

Schema prezintă conectarea combinată fără testarea fotocelulelor, cu Standby dezactivat. Pentru un alt mod, folosiți schema specifică acestuia; nu este suficient să schimbați o singură punte. Pentru EPM cu alimentare DC se aplică TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. Contactul COM/NC se conectează între 4 Common și intrarea PHOTO selectată 8, 9 sau 10. Fotocelule cu releu, testarea fotocelulelor și Standby.
Conectați fotocelulele BlueBUS în paralel cu două fire, fără polaritate. TX și RX ale aceleiași perechi trebuie să aibă aceeași adresă, iar adresele perechilor diferite trebuie să fie distincte. După modificarea conexiunilor, efectuați o nouă recunoaștere a dispozitivelor. Adresarea și reacțiile fotocelulelor BlueBUS.
Automatizarea cu MC800 necesită margini de siguranță sensibile. Tipul și poziționarea sunt stabilite de instalator în funcție de punctele de strivire și de rezultatele testelor. Fotocelulele protejează doar zona pe care o monitorizează efectiv. Conectarea dispozitivelor de siguranță la STOP.
Prima punere în funcțiune cu MC800 / MCA5R30
Înainte de pornire, verificați fixarea fermă, deblocarea asigurată, opritoarele, cablajul, sensul motoarelor, ordinea M1/M2 și toate dispozitivele de protecție. La prima mișcare, zona porții trebuie să fie liberă, iar tehnicianul pregătit să oprească mișcarea.
- După pornire, BlueBUS trebuie să clipească aproximativ o dată pe secundă; LED-urile TX/RX BlueBUS conectate trebuie să clipească, iar FLASH trebuie să fie stins. Dacă aceste condiții nu sunt îndeplinite, remediați mai întâi eroarea de conectare.
- Recunoașterea dispozitivelor: țineți apăsate Open ▲ + Stop/Set și eliberați când L1/L2 încep să clipească rapid, după aproximativ 3 s. După finalizarea cu succes, STOP rămâne aprins, iar L1/L2 se sting. Efectuați procedura și dacă nu este montat niciun accesoriu.
- Învățarea automată a pozițiilor: țineți apăsate Stop/Set + Close ▼ și eliberați când L3/L4 clipesc rapid, după aproximativ 3 s. Urmează închiderea M1, închiderea M2, deschiderea M2, deschiderea M1, apoi închiderea M1 și a M2 până la opritoarele corespunzătoare. În cazul unui singur motor, funcționează doar M2.
- Dacă motorul se deschide în loc să înceapă prin închidere, întrerupeți învățarea cu butonul Open sau Close. Deconectați alimentarea, corectați sensul și reluați învățarea de la început. La o poartă cu două canaturi, dacă ordinea canaturilor este inversă, corectați alocarea M1/M2. Lăsați motorul unic pe M2; dacă sensul este incorect, corectați numai firele de sens ale acestuia.
- Stingerea L3/L4 confirmă învățarea cu succes a pozițiilor. Activarea unei fotocelule sau a intrării STOP întrerupe învățarea; eliminați cauza și reluați întreaga procedură.
- Testați deschiderea repetată, închiderea și oprirea, fiecare dispozitiv de siguranță, suprapunerea canaturilor și deblocarea; măsurați forțele întregului ansamblu. Puneți în funcțiune numai o poartă testată cu succes.
La testarea exclusivă a sistemului WINGO, deplasarea manuală trebuie să fie posibilă cu o forță de cel mult 390 N. Aceasta este limita superioară a testului, nu o valoare-țintă pentru o poartă care se deplasează greu și nici o setare a forței de impact. Forțele din timpul mișcării automate sunt evaluate de tehnician printr-o măsurare separată.
Setări și comenzi
Motorul individual nu are butoane de programare sau receptor radio. Forța, pauza, închiderea automată, încetinirea și întârzierea canaturilor se setează pe unitatea de comandă instalată. După modificarea parametrilor de siguranță, repetați testele. WINGO este electromecanic; nu activați pentru acesta menținerea presiunii motoarelor hidraulice.
Programare și tabele MC800 · Învățarea manuală și mixtă a pozițiilor
La asocierea unei telecomenzi contează receptorul concret și codificarea salvată, nu doar frecvența. Seturile actuale includ OXIBD și INTI2. Modelul bidirecțional ON3EBD necesită un OXIBD compatibil; ON3ELR se utilizează cu OXILR. Conectați antena externă OXIBD direct la receptor, conform instrucțiunilor acestuia, nu automat la intrarea de antenă a plăcii de bază dintr-o schemă mai veche.
Asocierea și ștergerea telecomenzilor
Ce trebuie verificat în caz de probleme
| Simptom | Ce trebuie verificat |
|---|---|
| Motorul nu se mișcă | Alimentarea, asigurarea deblocării, STOP și fotocelulele. Siguranțele și circuitele electrice trebuie verificate de un tehnician, cu alimentarea deconectată. |
| Motorul funcționează, dar canatul stă pe loc | Asigurarea deblocării, legătura dintre console și deteriorarea mecanică. |
| Canatul se oprește sau revine | Verificați mai întâi funcționarea manuală, balamalele, opritoarele și obstacolele; apoi fotocelulele și setările de siguranță. Nu măriți forța înainte de a identifica cauza. |
| Sens sau ordine incorectă | Firele de sens și, în cazul a două motoare, alocarea M1/M2. Motorul unic rămâne pe M2; firul comun și PE nu se inversează. |
| Telecomanda nu răspunde, dar butonul da | Bateria, compatibilitatea, memorarea telecomenzii și antena receptorului. |
| Eroare după înlocuirea accesoriilor | Conexiunile, alimentarea, adresele AUX sau BlueBUS și repetarea recunoașterii dispozitivelor. |
Numărul de clipiri și procedurile de remediere: diagnosticare MC800. Resetarea unității de comandă, ștergerea receptorului și învățarea pozițiilor sunt operațiuni diferite. Înainte de resetare, notați setările și urmați instrucțiunile pentru placa dumneavoastră.
Accesorii compatibile
Alegeți accesoriile în funcție de unitatea de comandă instalată, ieșirile acesteia și receptorul montat.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare, în funcție de modelul ales. | MC800 / MCA5R30; MC200 pentru un motor. MCA5, versiune mai veche este o versiune de service diferită. |
| Lampă de semnalizare | Semnalizează mișcarea. Tensiunea trebuie să corespundă ieșirii unității de comandă. | ELAC pentru MC800 FLASH 230 V AC. Alegerea lămpii de semnalizare în funcție de alimentare și de funcția ieșirii. |
| Fotocelule | Monitorizează zona selectată a porții. MC800/MCA5R30 permite combinarea fotocelulelor cu releu și BlueBUS, conform schemei. | EPM, EPMOR, EPMA – cu releu. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW necesită interfața IBW. FT210B nu este un înlocuitor obișnuit pentru fotocelulele MC800; compatibilitatea protecției muchiei trebuie evaluată separat. Conectare. |
| Telecomandă | Pentru controlul porții de la distanță. | |
| Receptor | Alegeți receptorul radio în funcție de codarea telecomenzilor. Controlul inteligent necesită o interfață compatibilă specifică și alimentare. | Receptoare radio plug-in: OXIBD, OXI, OXILR. BIDI-WIFI și BiDi-ZWave în funcție de compatibilitate și de ocuparea conectorului. Receptoare Wi-Fi cu cablu, de exemplu Zamel cu SUPLA, se conectează printr-un contact fără potențial; alimentarea lor trebuie să respecte specificațiile modulului. Module GSM alegeți-le cu alimentare adecvată și ieșire NO fără potențial. Pentru un consum mai mare, utilizați o sursă de alimentare separată. |
| Antenă | Îmbunătățește recepția receptorului compatibil; respectați schema de conectare a acestuia. | ABFKIT sau antena unei lămpi de semnalizare compatibile. ELDC are antenă, dar lampa sa de joasă tensiune nu este compatibilă cu FLASH MC800 de 230 V. La OXIBD, cablul coaxial se conectează direct la receptor. |
| Tastatură | Comanda porții se face printr-un receptor compatibil sau o interfață de decodare; elementul de date în sine nu este un contact NO direct. | |
| Întrerupător cu cheie |
Pentru comanda porții cu cheia, printr-un întrerupător conectat prin cablu la automatizare, în orice loc convenabil. |
|
| Cititoare de carduri | Comanda porții se face printr-un receptor compatibil sau o interfață de decodare; elementul de date în sine nu este un contact NO direct. |
|
| Încuietori electrice | Blocare suplimentară a canatului, în funcție de construcție și sarcină; la MC800, ieșire ELS 12 V AC / 15 VA. | PLA11 orizontal sau PLA10 vertical. Deblocați și încuietoarea înainte de deplasarea manuală. |
Durată de viață estimată
Adunați indicii corespunzători pentru greutate și lungime și adăugați ceilalți factori. În fiecare grupă de greutate sau lungime, folosiți un singur rând corespunzător. Determinați din grafic numărul estimativ de cicluri corespunzător procentului total.
| Factor | Indice |
|---|---|
| Greutatea canatului | peste 100–200 kg → 10 % peste 200–300 kg → 20 % peste 300–400 kg → 30 % |
| Lungimea canatului | 1–2 m → 20 % |
| Temperatură / umiditate | Peste +40 °C sau sub 0 °C, respectiv umiditate peste 80 % → 20 % |
| Canat plin | 15 % |
| Loc expus la vânt | 15 % |

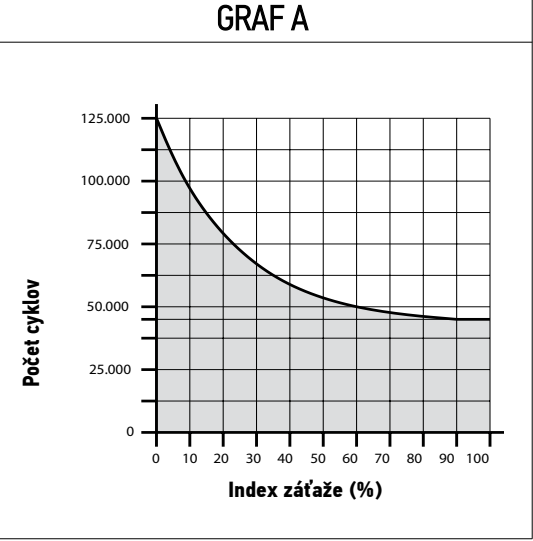

Graficul oferă o estimare în condiții de întreținere regulată, nu garantează un anumit număr de ani sau de cicluri. Acesta nu poate înlocui graficul privind greutatea și lungimea admise ale canatului. Instalatorul evaluează sarcina de exploatare și cerințele de siguranță pentru poarta completă.
Întreținere și utilizare în siguranță
Cel târziu la fiecare 6 luni solicitați verificarea elementelor de fixare, consolelor, balamalelor, uzurii, coroziunii, lubrifierii șurubului melcat, opritoarelor, deblocării și cablurilor. După întreținere, tehnicianul verifică din nou mișcările și toate dispozitivele de protecție. În cazul utilizării intensive, stabiliți intervalul în funcție de regimul de exploatare.
Nu atingeți motorul sau canatul în timpul mișcării și intrați numai după deschiderea completă și oprirea porții. Copiii nu trebuie să se joace lângă poartă sau cu telecomenzile. Dacă poarta are o ușă pietonală, deschiderea acesteia trebuie să împiedice pornirea automatizării. Îndepărtați regulat obstacolele și curățați lentilele fotocelulelor. În cazul unui zgomot neobișnuit, al unei defecțiuni sau al unei mișcări necomandate, deconectați alimentarea și solicitați repararea.
Date tehnice NICE WINGO WG4000
| Tip | Motor electromecanic ireversibil pentru un canat, fără unitate de comandă încorporată. |
|---|---|
| Alimentarea motorului | 230 V AC / 50 Hz |
| Curent maxim / nominal | 1,5 A / 0,5 A |
| Putere maximă / nominală | 200 W / 130 W |
| Cursă | 320 mm |
| Viteză în gol | 0,016 m/s |
| Forță maximă / nominală | 1 500 N / 500 N |
| Cicluri pe oră | 30 la forța nominală; rezultatul depinde de condițiile de instalare. |
| Grad de protecție | IP44 |
| Temperatura de funcționare | −20 până la +50 °C |
| Clasa de izolație | F |

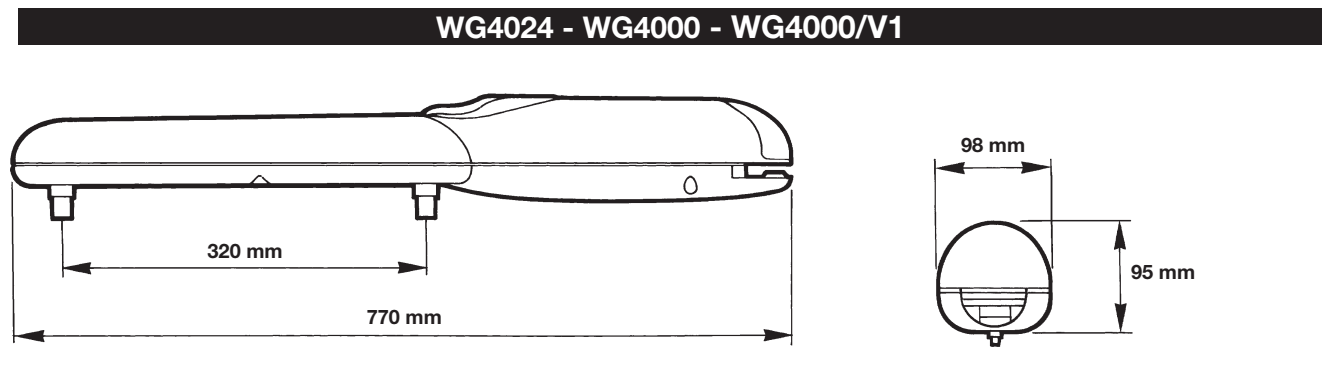

| Dimensiuni | 770 × 98 × 95 mm (lungime × lățime × înălțime) |
| Greutatea motorului | 6 kg |
| Opritor mecanic | Opritor de deschidere premontat; închiderea este limitată de opritorul fix al porții. |
