NICE TOO TOO4500 – motor individual, pentru o canată de 4,5 m/250 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.033,82 RON cu TVA
| Greutate |
|---|
| 6,00 kg |
Descrierea produsului NICE TOO TOO4500 – motor individual, pentru o canată de 4,5 m/250 kg
NICE TOO4500 este un motor electromecanic independent motor pentru o singură canată a unei porți batante de 4,5 m și până la 250 kg. Motorul este 230 V AC; nu este o variantă de 24 V. Este nereversibil iar în cazul unei pene de curent se poate debloca se deblochează cu cheia. Unitatea de comandă și dispozitivele de siguranță se aleg în funcție de poarta completă.
| Navigare rapidă | |
|---|---|
| Alegere | Unitatea de comandă |
| Kituri | Montaj |
| Dimensiunea C | Conectare |
| Testare | Accesorii |
| Deblocare | Întreținere |
| Parametri | Manual |
| Accesorii – borne și polaritate | Manual PDF |
Când să alegeți acest motor
Limitele de 4,5 m și 250 kg se aplică unei singure canate, dar nu sunt singurele criterii pentru alegerea potrivită. Contează și rezistența la mișcare, poziția balamalei, umplutura, vântul și geometria de montaj.
Pentru varianta de 230 V, producătorul specifică maximum 24 de cicluri pe oră. În cazul utilizării mai frecvente, se evaluează poarta completă și adecvarea regimului de funcționare.
Unitate de comandă pentru motor de 230 V
Actuala MC800 cu placă MCA5R30 comandă unul sau două motoare. MC200 este opțiunea actuală pentru un singur motor. Prin urmare, pentru două canate, folosiți o unitate de comandă potrivită pentru două motoare. În kiturile noastre actuale pentru TOO4500 este inclus MC800; verificați întotdeauna componența kitului respectiv înainte de conectare.
În cazul unei instalații existente cu o unitate mai veche A60, A400, A6 sau A6F folosiți manualul plăcii instalate efectiv. În prezent, aceste unități sunt înlocuite de MC800. Manualul acesteia este valabil pentru MC800/MCA5R30. Tensiunea motorului, alimentarea de la rețea a unității de comandă și ieșirea de joasă tensiune pentru accesorii sunt circuite distincte.
Imaginea prezintă componentele principale ale motorului și suporturile. Verificați conținutul coletului înainte de montaj. Unitatea de comandă și dispozitivele de siguranță se aleg separat sau în funcție de dotarea kitului complet.
Kituri pentru una sau două canate
Motorul individual este destinat unei singure canate. Pentru o poartă cu două canate sunt necesare două motoare. În lateral, comparați kiturile de 230 V cu unitatea de comandă MC800 și dotări diferite; în centru este prezentat un motor alternativ separat, de 24 V.

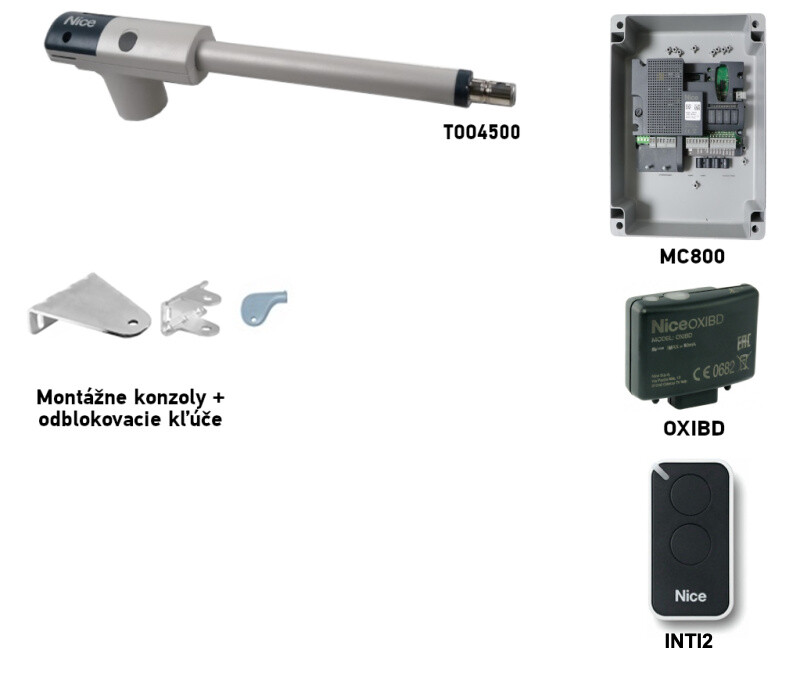

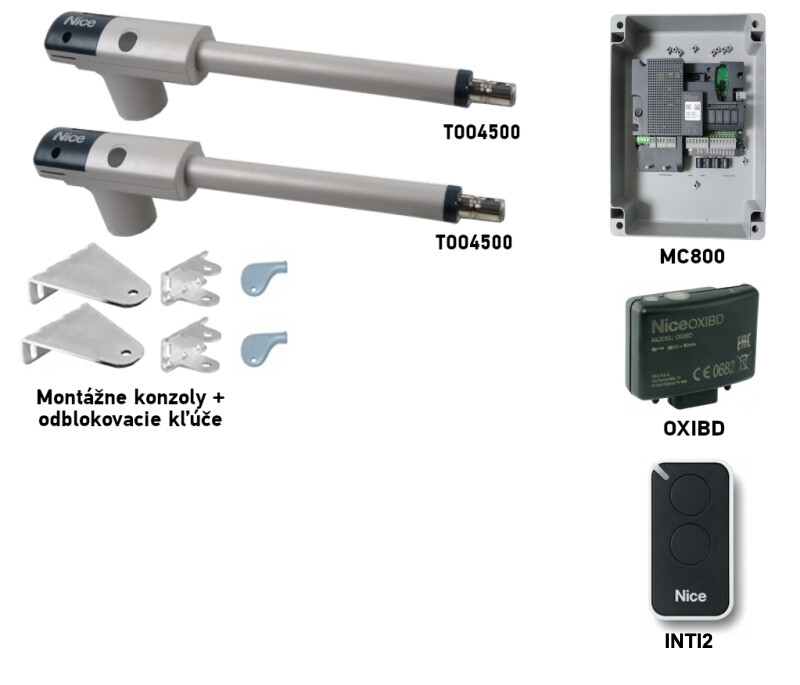

| Kituri pentru 1 canată | Kituri pentru 2 canate |
|---|---|
NICE TOO4500
Unitate de comandă MC800, Kit de bază Cu fotocelule Cu accesorii | NICE TOO4500
Unitate de comandă MC800, Kit de bază Cu fotocelule Cu accesorii |
Limitele de lungime și greutate se evaluează pentru fiecare canată în parte, împreună cu geometria de montaj. Înainte de utilizare, completați setul de bază cu elementele de siguranță necesare; selecția și conectarea acestora sunt prezentate în secțiunea accesorii compatibile.
Montarea consolelor și geometria foii porții
Înainte de ancorare, stabiliți poziția balamalei, a consolelor din spate și din față și unghiul de deschidere dorit. Dimensiunile A/B din desen determină traiectoria mișcării și forțele. Stâlpul și sistemul de ancorare trebuie să suporte sarcina; dacă poziția balamalei sau dimensiunea stâlpului diferă, consolele trebuie adaptate ori trebuie alese console prelungite adecvate, astfel încât să se păstreze geometria necesară. Dimensiunea profilului, de una singură, nu garantează acest lucru.
| Deschidere | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Pentru modelul concret, consultați dimensiunile consolelor de ancorare TOO4500. La deschiderea spre exterior, de regulă este necesară o prindere diferită sau prelungită; instalatorul trebuie să verifice din nou dimensiunile A, B, C și mișcarea liberă pe întreaga traiectorie.
Dimensiunea C când poarta este închisă
Cu foaia porții închisă, măsurați distanța C < 1 300 mm. Valoarea trebuie să fie mai mică decât limita indicată; nu trebuie să fie egală cu aceasta și nici să o depășească. Trebuie respectată, în același timp, combinația A/B aleasă.
Fixați consola din spate de structura portantă, apoi motorul deblocați, extindeți pistonul și montați mai întâi provizoriu consola din față. După alinierea motorului, verificați întreaga cursă manuală. Abia apoi fixați definitiv consolele. Atât în poziția deschisă, cât și în cea închisă, trebuie să existe opritoare mecanice pentru poartă; capătul cursei pistonului nu le înlocuiește.
Conectarea motorului de 230 V
Conectarea trebuie efectuată de un tehnician calificat, cu alimentarea deconectată. Cablul trece prin presetupă și clemă; conductorul de protecție PE se conectează la motor conform desenului. Conductorii motorului și condensatorul corespunzător se conectează conform bornelor plăcii respective și etichetei componentei. La MC800/MCA5R30, un singur motor se conectează la M2; în cazul a două motoare, M1/M2 se atribuie în funcție de ordinea mișcării. Fotocelulele de joasă tensiune nu se conectează la bornele motorului.
Pentru MC800/MCA5R30, consultați conectarea motoarelor M1/M2 și cablarea unității de comandă.
Verificarea înainte de prima utilizare
Verificați mișcarea manuală fără obstacole, soliditatea fixării, ambele opritoare și sensul corect de mișcare al motorului. Conform NICE, cu sistemul de acționare deblocat, foaia porții trebuie să poată fi mișcată manual în ambele direcții cu o forță de cel mult 390 N. Apoi testați, conform manualului unității de comandă instalate, fotocelulele, STOP, comenzile și reacția la un obstacol. Pentru un sistem cu MC800, producătorul impune și muchii de siguranță; fotocelulele, singure, nu le înlocuiesc. Motorul nu dispune de programarea radiocomenzii sau de memorarea cursei; pentru MC800, consultați comanda radio și memorarea mișcării foilor porții.
Dacă unitatea de comandă instalată are un regulator de forță Force-F, nu îl setați la 100 % fără un motiv special. Dacă aproximativ 75 % nu este suficient, contactați asistența tehnică. La unitatea actuală MC800/MCA5R30, forța se reglează conform manualului acestei plăci; nu aplicați aici procedura cu potențiometrul. Reglarea forței nu înlocuiește măsurarea și verificarea siguranței întregii porți.
Conectarea accesoriilor la MC800 cu placa MCA5R30
Următoarea schemă de conectare se aplică pentru MC800/MCA5R30 în seturile cu această unitate de comandă. Bornele pentru accesorii aparțin unității de comandă, nu motorului propriu-zis. Pentru o altă unitate de comandă, folosiți schema aferentă acesteia. Deconectați alimentarea de la rețea înainte de a începe lucrul.
| Accesorii | Borne, alimentare și polaritate |
|---|---|
Alimentare auxiliară | Pe MCA5R30, borna 3 = 0 V (−) și borna 4 = +24 V DC și punctul comun al intrărilor. Pentru accesoriile alimentate, limita totală este de 200 mA; verificați consumul și tensiunea admisă pentru fiecare produs. |
Fotocelule cu releu EPM | Cu funcția Standby dezactivată și fără testare foto, alimentați emițătorul TX și receptorul RX de la borna 4 (+24 V DC) și borna 3 (−). Contact fără potențial C–NC al receptor conectați între 4 (comun) și intrarea corespunzătoare 8/PHOTO, 9/PHOTO1 sau 10/PHOTO2. Contactul nu are +/−. Intrările AUX trebuie setate în modul pentru fotocelule cu releu; în modul pentru limitatoare au altă funcție. |
EPM cu Standby activat | Conform schemei MCA5R30, alimentați TX și RX între borna 4 (+24 V DC) și borna 5 (OutSTB, ramură de retur comutată). La fotocelulele EPM, 1 = +, 2 = ramură de retur. OutSTB este 24 V, maximum 4 W și se dezactivează în Standby; nu folosiți borna 5 ca minus permanent. Contactul RX C–NC se conectează între 4 și intrarea PHOTO corespunzătoare. |
EPM cu fototest | Conectați conform schemei de fototest TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Receptorul este alimentat permanent: RX 1 → 4 (+), RX 2 → 3 (−). Contactul RX C–NC rămâne conectat între 4 și intrarea PHOTO corespunzătoare. Nu suprasolicitați OutSTB și nu îl folosiți simultan pentru o altă sarcină; după conectare, efectuați învățarea și testați funcția de siguranță. |
Fotocelule BlueBUS | Compatibile EPMB conectați cu două fire la bornele 6 și 7 BlueBUS. + și − nu sunt polarizate. Setați adresa și, după adăugarea sau eliminarea unui element, porniți procedura de învățare a dispozitivelor. |
STOP și contacte de comandă | Intrare fără potențial 12/STOP acceptă, în funcție de elementul conectat, NO, NC sau 8,2 kΩ; starea este memorată prin învățare. 13/SbS, 14/OPEN și 15/CLOSE folosesc un contact NO față de borna 4 (comună). Astfel de contacte nu au +/−; nu aplicați tensiune externă la intrări. Același lucru este valabil și pentru releul unui întrerupător cu cheie sau al unui receptor extern. |
Girofar ELAC | NICE ELAC conectați la ieșirea FLASH destinată unei lămpi cu clipire autonomă: 120/250 V AC, maximum 21 W. Este o ieșire de rețea; nu are +/−. Nu trebuie confundată cu bornele de 24 V pentru accesorii. |
Yală electrică | Bornele 1–2 / EL: 12 V AC, maximum 15 VA. Ieșirea de curent alternativ nu are +/−; verificați parametrii yalei. |
Receptor radio | OXIBD se montează în conectorul SM; nu folosiți pentru acesta bornele de alimentare 3/4 și nici BlueBUS. Antena se conectează conform instrucțiunilor receptorului, nu la bornele motorului. |
Dacă intrările AUX 8–11 sunt folosite pentru limitatoare, funcția lor diferă de cea a intrărilor PHOTO. Dacă schimbați fotocelulele sau conexiunile, repetați procedura de învățare corespunzătoare și testați oprirea și reacția porții. Procedura detaliată este prezentată în manualul unității de comandă MC800.
Fotocelule cu releu în modul Standby
Fotocelule cu releu cu fototest
Accesorii compatibile
Accesoriile se conectează la unitatea de comandă aleasă, nu direct la corpul motorului. Alegerea fotocelulelor, a receptorului radio, a girofarului și a yalei depinde de ieșirile și conectorii prezenți efectiv pe placă.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Controlează unul sau două motoare de 230 V. Alegeți-o în funcție de numărul de canaturi și de dotările porții. | MC800/MCA5R30 pentru unul sau două motoare; MC200 pentru un motor. |
| Girofar | Avertizează prin clipire când poarta este în mișcare. Alegeți alimentarea în funcție de ieșirea unității de comandă montate. | ELAC pentru ieșirea FLASH de 230 V de pe MC800; la MC200 verificați ieșirea și puterea admisă. |
| Fotocelule | Protejează zona porții. MC800/MCA5R30 acceptă contact cu releu și BlueBUS, MC200 are intrare PHOTO cu releu; stabiliți alimentarea, adresarea și reacția în funcție de placa aleasă. Tipurile din dreapta sunt alternative, în funcție de conexiuni. | |
| Muchii de siguranță | Sunt necesare pe lângă fotocelule în configurația cu MC800. Alegeți tipul muchiei și metoda de conectare în funcție de intrarea STOP a plăcii instalate. | Senzori de obstacole sensibili la presiune; pentru MC800/MCA5R30, consultați conectarea STOP. |
| Transmițător | Comandă de la distanță. Alegeți codarea în funcție de receptorul radio instalat efectiv; aceeași frecvență nu este suficientă. Pentru MC800, consultați receptor și telecomenzi. | |
| Receptor | Receptorul radio și celelalte interfețe sunt specifice fiecărei unități de comandă. Modulul plug-in SM se utilizează cu MC800; pentru MC200, verificați receptorul radio integrat și opțiunile de conectare. |
|
| Antenă | Îmbunătățește raza de recepție; conectarea depinde de modulul radio instalat. | |
| Tastatură | Acces prin cod. EDSWG necesită un receptor radio adecvat; modelul BlueBUS EDSB este destinat unității MC800 cu această interfață, nu automat unității MC200. | |
| Comutator cu cheie | Comandă cu cheie dintr-un punct fix; conectați contactul la o intrare de comandă adecvată a unității de comandă. | |
| Cititoare de carduri | Acces cu card sau breloc. ETPB utilizează BlueBUS MC800; nu conectați direct acest tip la MC200. |
|
| Încuietori electrice | Încuietoarea ajută la menținerea canatului închis, în special în cazul unui canat mai lung. PLA10/PLA11 sunt opționale; verificați alimentarea și temporizarea în funcție de unitatea de comandă și de poarta respectivă. Pentru MC800, consultați ieșire EL. |
|
Deblocare manuală în caz de întrerupere a alimentării
Deschideți capacul de cauciuc, introduceți cheia furnizată și rotiți-o cu 90° în sensul acelor de ceasornic. Apoi puteți deplasa poarta manual. Pentru blocarea din nou, poziționați canatul aproximativ la jumătatea deschiderii și rotiți cheia cu 90° în sens invers acelor de ceasornic. Verificați blocarea înainte de acționarea motorului.
Întreținere și siguranță
Solicitați verificarea motorului și a porții cel târziu la șase luni de la punerea în funcțiune. Cu alimentarea deconectată, tehnicianul va verifica consolele, șuruburile, coroziunea, piesele mobile, opritoarele și dispozitivele de siguranță, apoi va efectua o probă funcțională. Nu utilizați poarta dacă este deteriorată sau opune o rezistență neobișnuită.
Date tehnice ale motorului
| Parametru | Valoare |
|---|---|
| Modelul motorului | TOO4500 |
| Tensiunea motorului | 230 V AC / 50 Hz |
| Lungimea maximă a unui canat | 4,5 m |
| Greutatea maximă a unui canat | 250 kg |
| Puterea nominală / maximă absorbită | 250 / 340 W |
| Curentul nominal / maxim | 1,1 / 1,5 A |
| Forța nominală / maximă | 300 / 2 000 N |
| Viteza de deplasare | 0,016 m/s |
| Cursa pistonului | 500 mm |
| Limită de funcționare | 24 de cicluri/h |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +50 °C |
| Greutatea motorului propriu-zis | 6 kg |

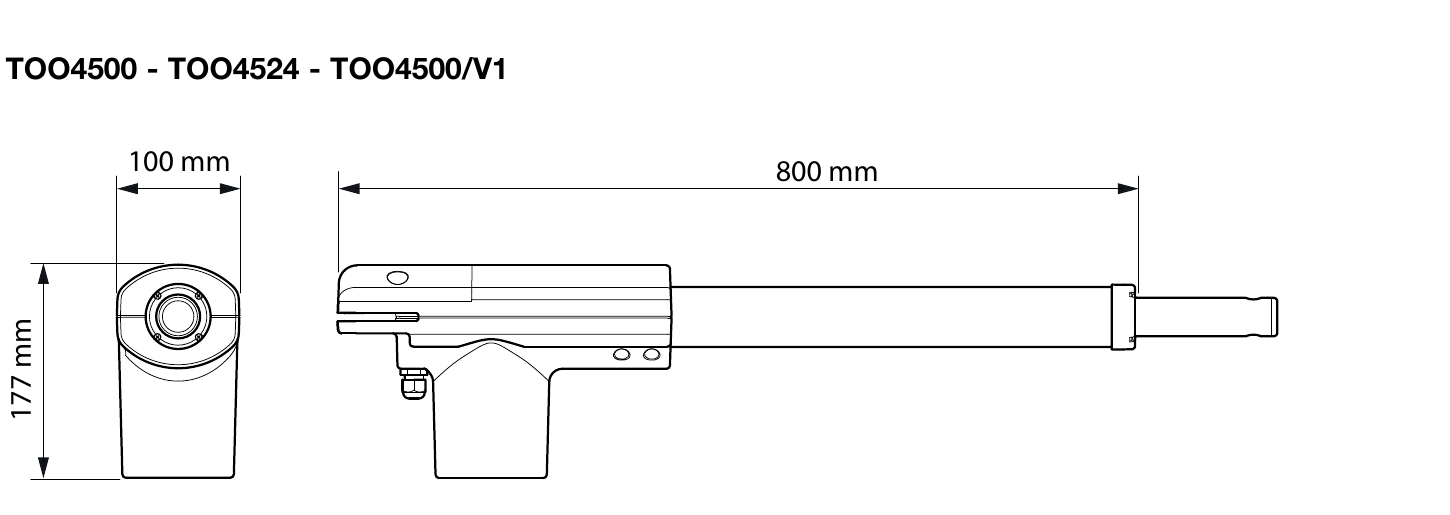

| Dimensiunile motorului | 800 × 100 × 177 mm |
Valorile de 340 W și 2 000 N sunt maxime, nu nominale. Greutatea de 6 kg este cea a motorului propriu-zis; greutatea coletului livrat poate fi diferită.
