NICE Toona TO5015 - motor individual pentru porți batante, pentru o canată de 5 m/500 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.853,05 RON cu TVA
| Greutate |
|---|
| 7,00 kg |
Descrierea produsului NICE Toona TO5015 - motor individual pentru porți batante, pentru o canată de 5 m/500 kg
NICE Toona TO5015 este un motor electromecanic independent pentru o singură canată de poartă. Motorul funcționează la o tensiune de 230 V AC furnizată de o unitate de comandă compatibilă. Tensiunea motorului nu reprezintă tensiunea de alimentare de la rețea a unității de comandă.
Evaluați împreună greutatea și lungimea unei canate; cele două valori-limită indicate pentru model nu se aplică automat în același timp.
Motorul independent necesită o unitate de comandă compatibilă de 230 V; alegeți placa și accesoriile potrivite în funcție de configurația reală.
| Navigare rapidă | |
|---|---|
| Accesorii | Limite |
| Durată de viață | Montaj |
| Conectare | Deblocare |
| Parametri | Întreținere |
| Accesorii – borne și polaritate | Manual PDF |
- Ireversibil
- 230V
- Lent
- Cu opritor mecanic și microîntrerupător; verificați pozițiile de capăt în funcție de execuția efectivă a motorului
Domeniu de utilizare
Pentru TO5015 sunt indicate valorile-limită de 500 kg și 5 m pentru o singură canată; acestea nu se aplică automat în același timp. În manualul producătorului consultat, curba combinațiilor admisibile pentru TO5015 nu este indicată separat. Prin urmare, înainte de alegere, verificați la producător sau la furnizor dacă mecanismul este potrivit pentru greutatea și lungimea canatei dumneavoastră.
Durata de viață în funcție de sarcină
Adunați indicii din toate rândurile relevante și raportați rezultatul la graficul original NICE. Este vorba despre o estimare, nu despre o garanție privind numărul de cicluri.
Exemplu: o canată cu greutatea de 350 kg și lungimea de 3,5 m are un indice de 10 % + 10 % = 20 %. Dacă se aplică și un alt factor din tabel, adăugați-l înainte de a consulta graficul.
| Factor pentru o canată | Indice |
|---|---|
Greutate de până la 300 kg | 0 % |
Peste 300 până la 400 kg | 10 % |
Peste 400 până la 500 kg | 20 % |
Lungime de 2–3 m | 0 % |
Lungime peste 3 până la 4 m | 10 % |
Lungime peste 4 până la 5 m | 20 % |
Temperatură peste 40 °C, sub 0 °C sau umiditate peste 80 % | 20 % |
Canată cu umplutură plină | 15 % |
Zonă cu vânt | 15 % |
| Graficul NICE |
|---|
|
Alegerea unității de comandă
NICE MC800/MCA5R30 este unitatea de comandă actuală și înlocuiește modelele mai vechi A60, A400, A6 și A6F. Pentru un singur motor se comercializează în continuare și modelul MC200. Dacă aveți deja montată o unitate mai veche, consultați manualul plăcii instalate efectiv.
Disponibile în prezent
- NICE MC800 – pentru unul sau două motoare de 230 V.
- NICE MC200 – pentru un motor de 230 V.
Unități mai vechi compatibile – nu se mai fabrică
I. Montarea consolei posterioare de fixare
Stâlp și fixarea consolelor: Pentru o fixare obișnuită, recomandăm un stâlp robust cu secțiunea de 120 × 120 mm. Secțiunea de 100 × 100 mm este valoarea minimă orientativă, doar dacă rezistența stâlpului și a fundației sale, precum și poziția balamalei sunt adecvate.
Pentru o altă secțiune sau o altă distanță de retragere a balamalei, ajustați consola posterioară sau utilizați consola prelungită PLA6. Dimensiunile A și B trebuie să corespundă valorii măsurate C și unghiului de deschidere; semnificația lor este ilustrată în graficul de montaj. Pentru deschiderea spre exterior este necesară o consolă posterioară prelungită; stabiliți lungimea acesteia pe baza geometriei montajului și verificați dacă canata se poate mișca liber.
Schiță de deschidere spre interior
Schiță de deschidere spre exterior
Calculați poziția consolei posterioare folosind graficul, din care puteți determina dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A cât și B trebuie să fie apropiate (ideal, identice), pentru ca mecanismul să se poată deplasa lin, în linie dreaptă.
Graficul original de montaj NICE pentru TO5015
Exemplu de citire a valorilor din grafic
Pașii calculului:
- Măsurați distanța C z Din desen
- Pe schema de montaj, identificați valoarea măsurată C și trasați o linie orizontală pornind de la aceasta. Citiți dimensiunea B corespunzătoare de pe scala alăturată.
- Intersecția cu linia r.i.l. (linia de montaj recomandată pe graficul NICE) indică unghiul maxim de deschidere; citiți dimensiunea A pe verticală, pornind de la aceasta.
- Nu utilizați dimensiunea B sub linia punctată t; NICE nu recomandă această zonă a graficului.
- Dacă unghiul de deschidere nu este potrivit, ajustați A și, dacă este necesar, și B, astfel încât să fie aproximativ egale. Apoi verificați din nou întreaga cursă a canatului.
Înainte de a fixa consola pe stâlp sau pe zid, trebuie scurtată la lungimea necesară, corespunzătoare dimensiunilor A și B și sudată pe placa de montaj.
1. Tăiați consola la lungimea necesară
2. Sudați consola scurtată pe placa de montaj
Consola posterioară livrată are lungimea de 150 mm. Înainte de a o scurta și suda, verificați dacă montajul pe stâlpul dumneavoastră permite respectarea dimensiunilor A și B din grafic; dacă este necesară o consolă mai lungă, urmați recomandarea de mai sus.
Înainte de a fixa consola posterioară, verificați dacă cea frontală ajunge pe partea rigidă a canatului porții, deoarece există o diferență de înălțime între consola frontală și cea posterioară, după cum se vede în imagine.
Conform desenului NICE, diferența de înălțime dintre console este F = 34 mm. Înainte de sudare, verificați dimensiunea și pe consolele livrate.
Dacă totul este în regulă, fixați consola posterioară pe stâlp sau pe zid cu șuruburi, dibluri și șaibe.
II. Montarea consolei frontale de fixare
Consola frontală trebuie montată pe canat la distanța corespunzătoare valorilor D și E, pe care le citiți din tabel (valoarea D este fixă și este de 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Pachetul livrat include o consolă pentru sudare; dacă doriți o consolă cu prindere prin șuruburi, vă recomandăm să comandați varianta alternativă consolă cu prindere prin șuruburi NICE PLA8.
- Calculați din tabel valoarea E
- Calculați înălțimea conform imaginii înălțimilor consolelor (afișați imaginea)
- Fixați consola pe canat (dacă o sudați, vă recomandăm să o prindeți provizoriu doar în câteva puncte)
III. Montarea motorului porții pe consola posterioară
- Fixați motorul pe consolă ca în imagine, folosind bolțul consolei posterioare, șaiba și piulița furnizate.
- Strângeți piulița complet, apoi slăbiți-o cu 1/10 de tură, pentru a permite motorului porții să se rotească
IV. Montarea motorului porții pe consola frontală
- Fixați motorul pe consolă ca în imagine, folosind bolțul și șaiba furnizate.
- Strângeți bolțul complet
V. Pozițiile de capăt și microîntrerupătorul
Motorul de 230 V are un opritor mecanic cu microîntrerupător, care întrerupe alimentarea motorului la contactul cu bolțul. Cu alimentarea deconectată, instalatorul trebuie să verifice echiparea efectivă a motorului livrat cu opritoare, să regleze pozițiile de capăt și, înainte de punerea în funcțiune, să testeze cursa și elementele de siguranță conform manualului unității de comandă utilizate.

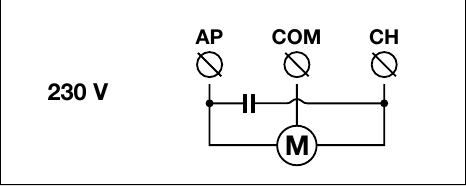

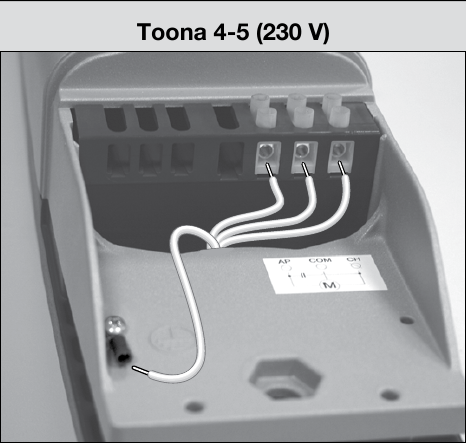

Cablarea și conectarea motorului
Deconectați alimentarea electrică înainte de efectuarea conexiunilor. Tensiunea de 230 V AC este tensiunea motorului; alimentarea unității de comandă și ieșirile pentru accesorii se verifică separat. Pe motor sunt marcate bornele AP / COM / CH și împământarea de protecție. Efectuați conectarea, setarea sensului de mișcare și verificarea microîntrerupătoarelor conform schemei originale NICE și manualului unității de comandă utilizate. La deschiderea spre exterior, conform indicațiilor NICE, inversați conductoarele pentru sensul de mișcare; conductorul de protecție rămâne la locul său.
După conectare, verificați sensul de mișcare, pozițiile de oprire și elementele de siguranță conform manualului unității de comandă respective. Conexiunile electrice și testele trebuie efectuate de o persoană calificată.
Conectarea accesoriilor la MC800 cu placa MCA5R30
Următoarea schemă de conectare este valabilă pentru MC800/MCA5R30 în seturile echipate cu această unitate de comandă. Bornele pentru accesorii aparțin unității de comandă, nu motorului propriu-zis. Pentru o altă unitate de comandă, folosiți schema corespunzătoare acesteia. Deconectați alimentarea de la rețea înainte de a începe lucrul.
| Accesorii | Borne, alimentare și polaritate |
|---|---|
Alimentare auxiliară | Pe placa MCA5R30, borna 3 = 0 V (−) iar borna 4 = +24 V DC și punctul comun al intrărilor. Limita totală pentru accesoriile alimentate este de 200 mA; verificați consumul și tensiunea admisă pentru fiecare produs. |
Fotocelule cu releu EPM | Cu funcția Standby dezactivată și fără testarea fotocelulelor, alimentați emițătorul TX și receptorul RX de la borna 4 (+24 V DC) și borna 3 (−). Contactul fără potențial C–NC al receptorului se conectează între 4 (comun) și intrarea corespunzătoare 8/PHOTO, 9/PHOTO1 sau 10/PHOTO2. Contactul nu are polaritate +/−. Intrările AUX trebuie configurate pentru modul fotocelule cu releu; în modul întrerupătoare de limită au o altă funcție. |
EPM cu funcția Standby activată | Conform schemei MCA5R30, alimentați atât TX, cât și RX între borna 4 (+24 V DC) și borna 5 (OutSTB, ramură de retur comutată). La fotocelulele EPM, 1 = +, 2 = ramură de retur. OutSTB este 24 V, maximum 4 W și se dezactivează în modul Standby; nu folosiți borna 5 ca minus permanent. Contactul RX C–NC se conectează între borna 4 și intrarea PHOTO corespunzătoare. |
EPM cu testarea fotocelulelor | Conform schemei pentru testarea fotocelulelor, conectați TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Receptorul este alimentat permanent: RX 1 → 4 (+), RX 2 → 3 (−). Contactul RX C–NC rămâne conectat între borna 4 și intrarea PHOTO corespunzătoare. Nu suprasolicitați OutSTB și nu îl folosiți simultan pentru o altă sarcină; după conectare, efectuați memorarea și testați funcția de siguranță. |
Fotocelule BlueBUS | Fotocelulele compatibile EPMB se conectează cu două fire la bornele 6 și 7 BlueBUS. + și − nu au polaritate diferențiată. Setați adresa și, după adăugarea sau îndepărtarea unui element, porniți memorarea dispozitivelor. |
STOP și contacte de comandă | Intrarea fără potențial 12/STOP acceptă, în funcție de elementul conectat, NO, NC sau 8,2 kΩ; starea se memorează. 13/SbS, 14/OPEN și 15/CLOSE folosesc contactul NO față de borna 4 (comun). Aceste contacte nu au polaritate +/−; nu aplicați tensiune externă la intrări. Același lucru este valabil pentru releul unui întrerupător cu cheie sau al unui receptor extern. |
Lampă de semnalizare ELAC | NICE ELAC conectați la ieșirea FLASH destinată unei lămpi cu clipire autonomă: tensiune comutată de 120/250 V AC, maximum 21 W. Este o ieșire de rețea; nu are polaritate +/−. Nu trebuie confundată cu bornele de 24 V pentru accesorii. |
Încuietoare electrică | Bornele 1–2 / EL: 12 V AC, maximum 15 VA. Ieșirea de curent alternativ nu are polaritate +/−; verificați parametrii încuietorii. |
Receptor radio | OXIBD se montează în conectorul SM; nu folosiți în acest scop bornele de alimentare 3/4 sau BlueBUS. Antena se conectează conform instrucțiunilor receptorului, nu la bornele motorului. |
Dacă intrările AUX 8–11 sunt utilizate pentru întrerupătoarele de limită, funcția lor diferă de cea a intrărilor PHOTO. La înlocuirea fotocelulelor sau modificarea conexiunilor, repetați procedura de memorare corespunzătoare și testați oprirea și reacția porții. Procedura detaliată este descrisă în manualul unității de comandă MC800.
Fotocelule cu releu în modul Standby
Fotocelule cu releu cu testare
Accesorii în funcție de unitatea de comandă
Alegeți accesoriile opționale în funcție de unitatea de comandă din configurația respectivă. Înainte de a comanda, verificați tensiunea, intrările, receptorul și tipul de conexiune ale acesteia:
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă |
Electronica de comandă a motorizării. |
|
| Lampă de semnalizare | Semnalizează mișcarea porții. Modelul ELAC are antenă încorporată; conectată corect, poate îmbunătăți recepția semnalului telecomenzii. |
Alegeți o altă lampă de semnalizare în funcție de tensiunea și sarcina admisă la ieșirea unității de comandă utilizate. |
| Fotocelule |
Fotocelulele ajută la detectarea obstacolelor; reacția porții depinde de conectarea și setările unității de comandă. Pentru MC800 fotocelulele cu contact și cele BlueBUS se conectează la intrări diferite. Stabiliți numărul de perechi și modul de utilizare în funcție de placa efectivă. |
|
| Telecomandă | Pentru acționarea porții de la distanță. Alegeți tipul și codarea telecomenzii în funcție de receptorul montat în unitatea de comandă utilizată. |
|
| Receptor |
Pentru acționarea porții de la distanță. Înainte de alegere, verificați conectorul și codările acceptate de placa respectivă. |
|
| Antenă |
Pentru o rază de acțiune mai mare a telecomenzii. |
|
| Tastatură | Deschiderea porții cu ajutorul unui cod, fără telecomandă. Pentru modelele BlueBUS, verificați dacă unitatea de comandă utilizată le acceptă ca dispozitive de comandă. | |
| Întrerupător cu cheie | Comandă cu cheie printr-o intrare de comandă compatibilă a unității de comandă; alegeți locul montării în funcție de cablare. | |
| Cititoare de carduri | Acces cu cardul sau cu brelocul. ETPB necesită o unitate de comandă cu BlueBUS, care acceptă dispozitive de comandă. |
|
| Încuietori electrice | Încuietoarea electrică fixează canatul în poziția închisă. Verificați compatibilitatea și modul de comandă al încuietorii în funcție de poartă, tensiune și ieșirea unității de comandă utilizate. |
|
Deblocarea manuală a automatizării
Deblocați sau blocați automatizarea numai când canatul este oprit. Dacă poarta este prevăzută cu o încuietoare electrică, deblocați-o mai întâi. În caz de defecțiune, deconectați alimentarea.
- Glisați capacul de protecție, introduceți cheia furnizată și rotiți-o în sensul acelor de ceasornic.
- Ridicați maneta de deblocare și deplasați manual canatul.
- Pentru a bloca din nou, coborâți maneta, rotiți cheia în sens invers acelor de ceasornic, scoateți-o și închideți capacul.
Înainte de repornire, verificați dacă automatizarea este blocată și dacă nu se află nimeni pe traiectoria porții.
Verificare și întreținere
Solicitați verificarea automatizării de către un specialist cel puțin o dată la 6 luni; în cazul utilizării intense, poate fi necesară o verificare mai frecventă. Cu alimentarea deconectată, tehnicianul verifică fixările, coroziunea, uzura și lubrifierea șurubului conducător și a piuliței de ghidare, apoi testează deplasarea și elementele de siguranță. Dacă poarta se comportă neobișnuit, nu încercați să o reparați singuri; contactați firma de montaj.
Caracteristici tehnice
| Parametru | Valoare |
|---|---|
Model | TO5015 |
Motorul automatizării | 230 V AC |
Consum maxim / nominal | 1,5 A / 1 A |
Putere maximă absorbită / nominală | 340 W / 180 W |
Condensatorul motorului | 7 µF |
Cursă | 540 mm |
Viteză fără sarcină | 0,013 m/s |
Viteză sub sarcină | 0,010 m/s |
Forță maximă / nominală | 1 800 N / 600 N |
Cicluri pe oră la forța nominală | 54 |
Grad de protecție | IP44 |
Temperatura de funcționare | −20 până la +50 °C |
Protecție termică | 140 °C |
Clasa de izolație | F |
Durată de viață estimată conform NICE | 80 000 până la 250 000 de cicluri de funcționare |
Dimensiuni totale (lungime × lățime × înălțime) | 965 × 115 × 105 mm |
Greutatea motorului | 7 kg |
Manual de montaj NICE Toona. Programarea, memorarea pozițiilor și accesoriile sunt descrise în manualul unității de comandă efectiv utilizate.
