NICE Wingo WG5000 - motor pentru porți batante, pentru o canată de până la 3,5 m/500 kg
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
1.498,17 RON cu TVA
| Greutate |
|---|
| 8,40 kg |
Descrierea produsului NICE Wingo WG5000 - motor pentru porți batante, pentru o canată de până la 3,5 m/500 kg
NICE WINGO WG5000 este un actuator electromecanic independent pentru o canată de poartă, destinat unei case individuale. Are motor de 230 V AC / 50 Hz, transmisie cu șurub melcat și opritor mecanic de deschidere premontat. Este ireversibil; în cazul unei pene de curent poate fi deblocat cu cheia. Unitatea de comandă se alege separat, în funcție de numărul de motoare și de dotările porții.
Când să alegeți NICE WINGO WG5000
Actuatorul este destinat porților batante pentru locuințe. Înainte de alegere, evaluați lungimea și greutatea unei canate, tipul de umplutură, vântul, rezistența balamalelor și spațiul necesar pentru console. Poarta trebuie să se deplaseze manual, fără probleme, pe toată cursa și să nu înceapă să se miște singură după oprire.
| Lungimea maximă | 3,5 m; greutatea admisă variază în funcție de grafic. |
|---|---|
| Greutatea maximă | 500 kg pentru o canată mai scurtă, nu automat și la lungimea maximă. |
| Motor și comandă | motor de 230 V AC, unitate de comandă separată; MC800 pentru unul sau două motoare. |
| Utilizare | Utilizare rezidențială, până la 30 de cicluri/oră la forța nominală și în condiții adecvate. Un ciclu constă în deschiderea și închiderea porții. |

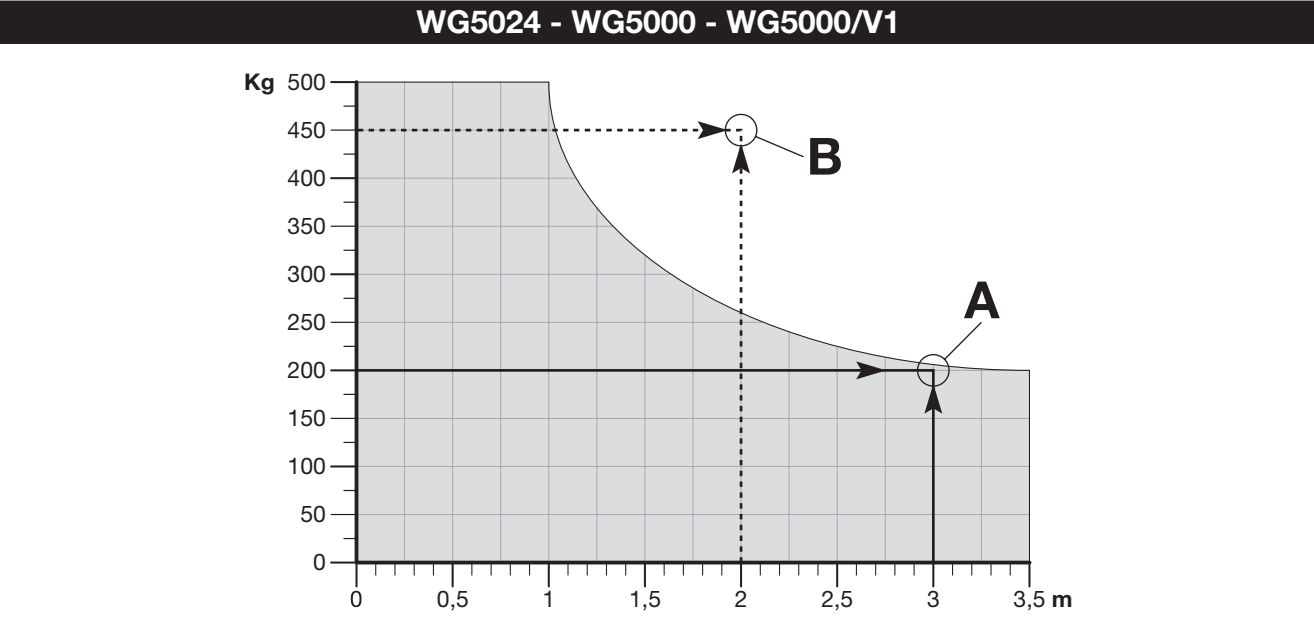

Axa orizontală reprezintă lungimea în metri, iar cea verticală greutatea în kilograme. Alegeți o combinație din zona gri. La 3,5 m, limita este de aproximativ 200 kg; 500 kg se aplică unei canate de aproximativ 1 m. Punctele A și B sunt exemple de combinații corecte și, respectiv, nepermise, nu cote de montaj pentru console. O canată plină și vântul puternic pot restrânge suplimentar condițiile de utilizare.
Ce include actuatorul individual
Această fișă este pentru un motor WG5000, nu pentru o automatizare completă pentru o poartă cu două canate. Motorul este furnizat cu consolă frontală, consolă posterioară cu placă de montaj, elemente de fixare, chei de deblocare și opritor de deschidere premontat. Ancorele pentru stâlpul sau zidul respectiv se aleg în funcție de materialul suport.
Alegeți separat unitatea de comandă, receptorul, telecomenzile, fotocelulele și lampa de semnalizare sau optați pentru setul corespunzător. Poarta trebuie să aibă un opritor fix pentru închidere. Pentru două canate sunt necesare două motoare.
Seturi pentru una sau două canate
Toate seturile menționate includ MC800, receptor OXIBD și o telecomandă INTI2. Setul de bază nu include fotocelule; versiunea cu fotocelule include o pereche de EPM, iar versiunea cu accesorii include și o lampă de semnalizare ELAC. Numărul de motoare corespunde numărului de canate.
| Poartă | Set |
|---|---|
| 1 canată | De bază |
| 1 canată | Cu accesorii |
| 1 canată | Cu fotocelule |
| 2 canate | De bază |
| 2 canate | Cu accesorii |
| 2 canate | Cu fotocelule |
Alegerea unității de comandă
Unitate de comandă actuală NICE MC800 / MCA5R30 comandă unul sau două motoare de 230 V și înlocuiește unitățile de comandă mai vechi pentru aceste configurații. Pentru un singur motor, o alternativă este NICE MC200 cu conexiuni și funcții proprii.
Unități de comandă compatibile mai vechi, deja înlocuite: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Dacă le păstrați, consultați manualul plăcii instalate efectiv. Placa mai veche MCA5 și modelul mai nou MCA5R30 diferă atât prin borne, cât și prin funcții; marcajul MC800 nu indică, de unul singur, generația.
Pașii detaliați de mai jos se aplică pentru MC800 cu placa MCA5R30 și ieșirea OutSTB. Nu sunt instrucțiuni pentru configurarea A60, A6 sau MC200.
I. Montarea consolei posterioare
Montarea, conectarea și testarea trebuie efectuate de un tehnician calificat. Deconectați alimentarea înainte de a începe lucrul. Consolele trebuie ancorate ferm, iar motorul trebuie să aibă spațiu pentru întreaga cursă, deschiderea capacului și deblocare. Sistemul de acționare nu va remedia o poartă care se blochează sau este suspendată incorect.
A motoare, B fotocelule, C opritoare de deschidere, D stâlpi pentru fotocelule, E lampă de semnalizare, F element de comandă, G unitate de comandă. Elementele de siguranță concrete se aleg în funcție de riscurile asociate porții.
- Măsurați dimensiunea C, adică distanța de la axa balamalei până la suprafața de montare, conform desenului.

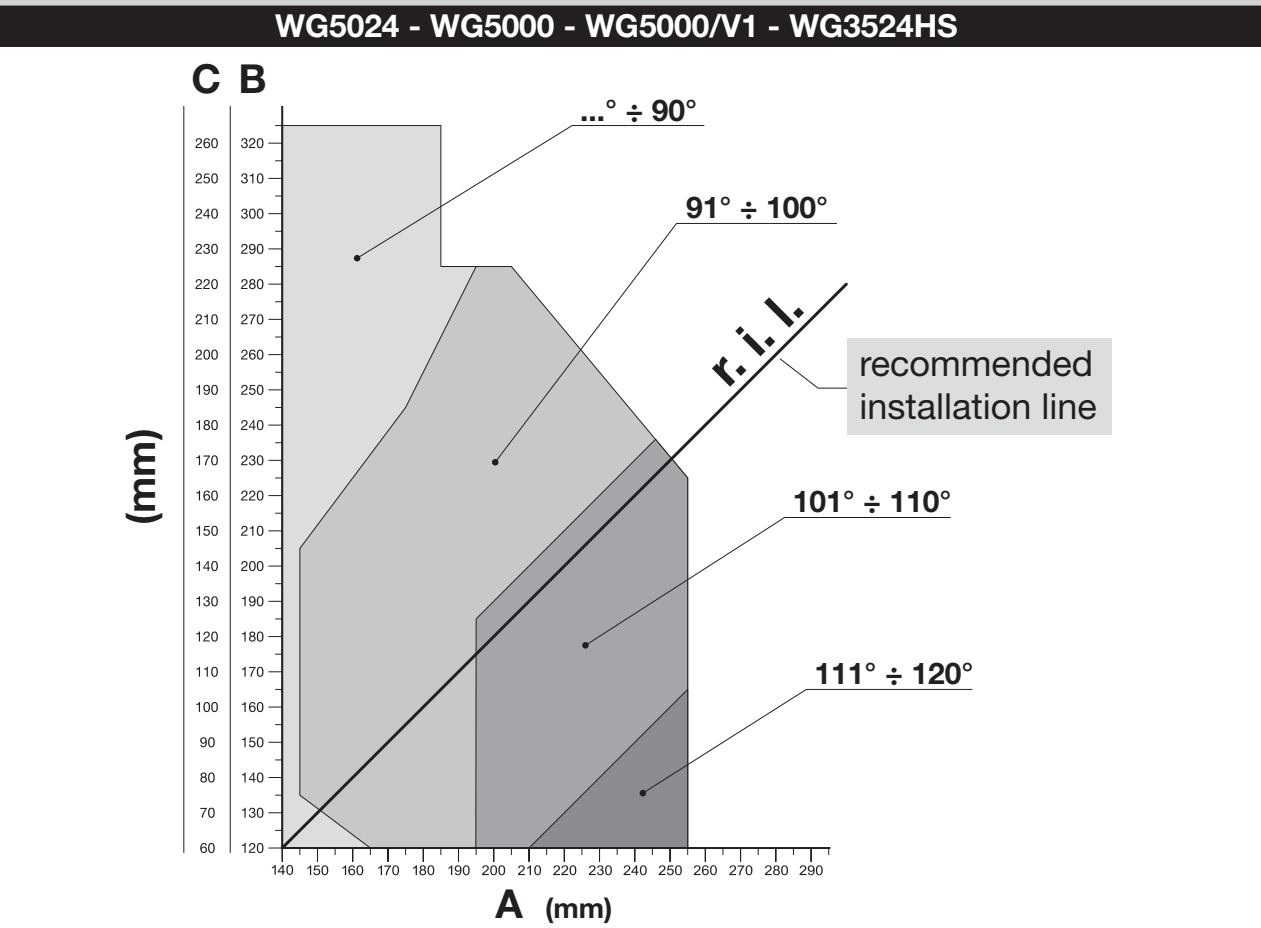

- Găsiți în grafic valoarea măsurată C. Linia orizontală indică dimensiunea B; pe linia de montare recomandată r.i.l. / DIL citiți unghiul de deschidere.
- Din punctul ales, trasați o linie verticală până la axa A. Valorile A și B trebuie să fie apropiate, ideal egale.
- Dacă unghiul nu este potrivit, alegeți o altă combinație admisă de valori A/B. Nu modificați dimensiunile în afara zonei din grafic.
- Înainte de ancorare, verificați că suportul frontal ajunge pe o parte solidă a canatului, iar diferența de înălțime dintre console va fi F = 30 mm.
Consola posterioară se scurtează în funcție de valorile A/B necesare și se sudează la placa de montare; apoi placa se fixează cu șuruburi, șaibe și ancore adecvate. Consola posterioară furnizată are lungimea de 150 mm. Dacă geometria necesită o consolă mai lungă, utilizați consola prelungită NICE PLA6; simpla modificare a lungimii acesteia nu înlocuiește calculul pe baza graficului.
Dimensiunile complete ale consolelor de ancorare GAP02600 ajută la verificarea spațiului disponibil pentru fixare. Verificați dimensiunile A/B/C în funcție de poziția balamalelor și de modelul motorului.
Deschidere spre exterior
WINGO permite și montarea pentru deschiderea spre exterior, conform desenului următor. Luați în calcul consola posterioară prelungită PLA6 și verificați spațiul din afara zonei de trecere. Tehnicianul trebuie să ajusteze sensul conductoarelor motorului în funcție de conexiuni și să verifice din nou ordinea corectă a canaturilor. Conductorul comun și conductorul de protecție PE nu trebuie inversate.
II. Consola frontală și dimensiunile de montaj
Pentru WG5000 se aplică valoarea D = 850 mm. Alegeți dimensiunea E în funcție de A din tabel. D este cota de montaj din desen; cursa tijei pistonului este o valoare diferită. Sudați consola pe o parte solidă a canatului; ca alternativă pentru fixarea cu șuruburi, utilizați NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |
Prinderea frontală pe canat este cu F = 30 mm mai jos decât prinderea din spate pe stâlp, așa cum arată figura. Nu este vorba despre înclinarea întregului motor: verificați cu nivela montarea corectă a acestuia. Înainte de sudare, verificați ambele poziții ale motorului și dacă suportul de pe canat poate fi atins.
III. Fixarea motorului
- Fixați motorul pe consola din spate folosind șurubul, șaiba și piulița furnizate. Strângeți piulița, apoi slăbiți-o cu aproximativ 1/10 de tură, pentru a păstra jocul minim necesar.
- Prindeți partea frontală de consolă cu piesele furnizate și strângeți conform figurii.
- Verificați manual întreaga cursă; aceasta trebuie să se desfășoare fără agățări și fără solicitări laterale. Fixați în apropierea mecanismului eticheta cu instrucțiunile de deblocare.
IV. Reglarea opritorului mecanic
Opritorul premontat determină mecanic poziția de deschidere; nu este un limitator electric de cursă. La închidere, asigurați un opritor fix pentru poartă. Pentru MC800 sunt necesare opritoare mecanice în ambele direcții.
- Deconectați alimentarea și deblocați motorul.
- Slăbiți șurubul opritorului mecanic.
- Deschideți manual canatul până în poziția dorită.
- Deplasați opritorul până la bolț și strângeți șurubul. Respectați cota 90 mm max. indicată în detaliul de reglare a opritorului. Această cotă nu reprezintă cursa totală a motorului; pentru WG5000 aceasta este de 470 mm.
- Închideți manual canatul și blocați mecanismul. Apoi efectuați învățarea și testele întregului ansamblu.
Deblocare manuală în caz de pană de curent
- Opriți poarta, deconectați alimentarea și asigurați canatul împotriva deplasării accidentale. Dacă este instalată o yală electrică, deblocați-o mai întâi.
- Glisați capacul de protecție al încuietorii, introduceți cheia și rotiți-o în sensul acelor de ceasornic.
- Ridicați mânerul de deblocare, ghidându-i mișcarea. Acum puteți deplasa manual canatul.
- Înainte de operarea automată, coborâți mânerul, rotiți cheia în sens invers acelor de ceasornic, scoateți-o și închideți capacul de protecție. Verificați blocarea mecanismului.
Dacă poarta este singura cale de acces la proprietate, planificați accesul la mecanismul de deblocare înainte de montaj. În caz de defecțiune, nu continuați operarea automată fără să identificați cauza.
Cablare
Secțiunile și lungimile de mai jos sunt valabile pentru un ansamblu cu MC800/MCA5R30. Separați cablurile de rețea și ale motorului de semnalele de joasă tensiune, protejați-le de apă și de mișcarea canatului și fixați-le în presetupe. Alimentarea trebuie să fie prevăzută cu protecția adecvată și cu un dispozitiv de deconectare completă.
| Circuit | Cablu | Lungime conform MC800 |
|---|---|---|
| Alimentare către unitatea de comandă | 3 × 1,5 mm² | Până la 30 m; pentru trasee mai lungi, 3 × 2,5 mm² și împământare de protecție la automatizare, conform instrucțiunilor. |
| Fiecare motor de 230 V | 4 × 1,5 mm² | Până la 10 m, inclusiv conductorul de protecție PE. |
| Girofar ELAC | 2 × 1,5 mm² | Până la 20 m. |
| Fotocelule BlueBUS | 2 × 0,5 mm² | Până la 20 m; peste 20 m și până la 40 m, 2 × 1 mm², fără polaritate. |
| Comutator cu cheie | 2 cabluri 2 × 0,5 mm² | Până la 50 m. |
| Încuietoare electrică | 2 × 1 mm² | Până la 10 m. |
| Antenă | RG58 | Până la 20 m; se recomandă sub 5 m. |
Fotocelulele cu releu EPM necesită atât alimentare, cât și contact de semnal; numărul de conductoare depinde de schema TX/RX și de testarea aleasă. Cablarea și montajul complet MC800.
Conectarea motorului și polaritatea accesoriilor
WG5000 este un motor de 230 V AC. Nu se conectează la ieșirea de motor de 24 V a unității MC424L sau MC824H. Conectați conductoarele motorului deschidere / comun / închidere și conductorul de protecție PE conform marcajelor de pe motor și unitatea de comandă. Este un circuit de curent alternativ, nu există polaritate +/−. Motorul nu are un conductor separat pentru encoder și nici limitatoare electrice de cursă fără potențial.
Pentru un singur motor conectat la MC800, utilizați M2. Pentru două motoare M2 deschide primul, iar M1 închide primul. Pentru inversarea sensului, inversați conductoarele de direcție de la capetele motorului respectiv; conductorul comun și PE rămân la bornele prevăzute. Efectuați orice intervenție asupra conexiunilor fără alimentare.
| 3 / 4 – alimentare auxiliară | 3 = 0 V (−), 4 = Common +24 V DC (+), în total max. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, alimentare comutată pentru fotocelule, max. 4 W. În modul Standby, alimentarea este oprită; nu confundați cu borna OGI a plăcilor mai vechi. |
| 6 / 7 – BlueBUS | Alimentare și date pe două fire; fără polaritate +/−. |
| FLASH | Girofar cu autointermitență 230 V AC, max. 21 W, de exemplu ELAC. Nu conectați ELDC de joasă tensiune la această ieșire. |
| 1 / 2 – ELS | Încuietoare electrică 12 V AC, max. 15 VA; fără polaritate DC. |
| 4 / 13 – SbS | Fără tensiune NO contact de comandă pas cu pas; nu aplicați tensiune externă la acesta. |
| 4 / 14, 4 / 15 | Fără tensiune NO contacte: deschidere / închidere. |
| 4 / 12 – STOP | Intrare de siguranță învățată NO, NC sau 8,2 kΩ, în funcție de cablarea protecției. |
| 8 / 9 / 10 – AUX | În modul cu fotocelule cu releu: PHOTO / PHOTO1 / PHOTO2, contact comun 4; LP se aprinde. În acest mod, intrarea 11 este STOP. Intrările AUX neutilizate rămân libere; nu adăugați punți universale. |
Pe placă se află butoanele Open ▲, Stop/Set și Close ▼, LED-urile L1–L8 și butonul AUX PRG. Receptorul se montează în conectorul SM. Schema detaliată de conectare a fiecărei borne.
Fotocelule, testare și muchie de siguranță
MC800/MCA5R30 acceptă fotocelule cu releu și BlueBUS, inclusiv în configurație mixtă. Modul AUX pentru fotocelule cu releu nu poate fi utilizat simultan cu AUX pentru limitatoarele electrice; la WINGO, acestea nu sunt conectate la AUX. Conectarea alimentării TX/RX trebuie să corespundă modului Standby sau fototestului.
Schema ilustrează conectarea mixtă fără fototest, cu Standby dezactivat. Pentru un alt mod, utilizați schema corespunzătoare; nu este suficient să schimbați o singură punte. Pentru EPM cu alimentare DC, se aplică următoarele TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. Contactul COM/NC se conectează între 4 Common și intrarea PHOTO selectată 8, 9 sau 10. Fotocelule cu releu, fototest și Standby.
Conectați fotocelulele BlueBUS în paralel, folosind două fire, fără polaritate. TX și RX din aceeași pereche trebuie să aibă aceeași adresă, iar perechile diferite trebuie să aibă adrese distincte. După modificarea conexiunilor, efectuați o nouă recunoaștere a dispozitivelor. Adresarea și reacțiile fotocelulelor BlueBUS.
Automatizarea cu MC800 necesită muchii de siguranță sensibile. Tipul și amplasarea sunt stabilite de instalator în funcție de punctele de strivire și de rezultatele testelor. Fotocelulele protejează numai zona pe care o monitorizează efectiv. Conectarea dispozitivelor de siguranță la STOP.
Prima pornire cu MC800 / MCA5R30
Înainte de pornire, verificați fixarea solidă, blocarea mecanismului de deblocare, opritoarele, ghidajele, sensul motoarelor, ordinea M1/M2 și toate dispozitivele de protecție. La prima mișcare, zona porții trebuie să fie liberă, iar tehnicianul pregătit să oprească mișcarea.
- După pornire, LED-ul BlueBUS trebuie să clipească aproximativ o dată pe secundă; LED-urile TX/RX BlueBUS conectate trebuie să clipească, iar FLASH trebuie să fie stins. Dacă aceste condiții nu sunt îndeplinite, remediați mai întâi eroarea de conectare.
- Recunoașterea dispozitivelor: țineți apăsate Open ▲ + Stop/Set și eliberați când L1/L2 încep să clipească rapid, după aproximativ 3 s. La finalizarea cu succes, STOP rămâne aprins, iar L1/L2 se sting. Efectuați procedura chiar și atunci când nu sunt montate accesorii.
- Învățarea automată a pozițiilor: țineți apăsate Stop/Set + Close ▼ și eliberați când L3/L4 clipesc rapid, după aproximativ 3 s. Urmează închiderea M1, închiderea M2, deschiderea M2, deschiderea M1, apoi închiderea M1 și a M2 până la opritoarele corespunzătoare. În cazul unui singur motor, funcționează doar M2.
- Dacă motorul se deschide în loc să înceapă prin închidere, întrerupeți învățarea apăsând butonul Open sau Close. Deconectați alimentarea, corectați sensul și repetați învățarea de la început. La o poartă cu două canaturi, dacă ordinea canaturilor este inversată, corectați atribuirea M1/M2. Lăsați motorul unic pe M2; dacă sensul este greșit, corectați numai firele de direcție.
- Finalizarea cu succes a învățării pozițiilor este confirmată de stingerea LED-urilor L3/L4. Activarea unei fotocelule sau a intrării STOP întrerupe învățarea; eliminați cauza și repetați întreaga procedură.
- Testați deschiderea repetată, închiderea și oprirea, fiecare dispozitiv de siguranță, suprapunerea canaturilor și deblocarea, apoi măsurați forțele întregului ansamblu. Puneți în funcțiune numai o poartă care a trecut cu succes testele.
La testarea mecanismului WINGO singur, trebuie să fie posibilă deplasarea manuală cu o forță de cel mult 390 N. Aceasta este limita superioară a testului, nu o valoare de urmărit pentru o poartă care se deplasează greu și nici o setare a forței de impact. Forțele din timpul mișcării automate sunt evaluate de tehnician printr-o măsurare separată.
Setări și telecomenzi
Motorul singur nu are butoane de programare și nici receptor radio. Forța, pauza, închiderea automată, încetinirea și întârzierea canaturilor se setează pe unitatea de comandă instalată. După modificarea parametrilor de siguranță, repetați testele. WINGO este electromecanic; nu activați funcția de menținere a presiunii pentru motoare hidraulice.
Programarea și tabelele MC800 · Învățarea manuală și mixtă a pozițiilor
La asocierea unei telecomenzi, contează receptorul concret și codarea memorată, nu doar frecvența. Seturile actuale includ OXIBD și INTI2. Modelul bidirecțional ON3EBD necesită un OXIBD compatibil; ON3ELR este destinat modelului OXILR. Conectați antena externă OXIBD direct la receptor, conform instrucțiunilor acestuia, nu automat la intrarea de antenă a plăcii de bază dintr-o schemă mai veche.
Asocierea și ștergerea telecomenzilor
Ce trebuie verificat în caz de probleme
| Simptom | Ce trebuie verificat |
|---|---|
| Motorul nu se mișcă | Alimentarea, blocarea mecanismului de deblocare, STOP și fotocelulele. Siguranțele și circuitele electrice trebuie verificate de un tehnician, cu alimentarea oprită. |
| Motorul funcționează, dar canatul stă pe loc | Blocarea mecanismului de deblocare, îmbinarea consolelor și deteriorarea mecanică. |
| Canatul se oprește sau revine | Verificați mai întâi deplasarea manuală, balamalele, opritoarele și obstacolele; apoi fotocelulele și setările de siguranță. Nu măriți forța înainte de a identifica cauza. |
| Sens sau ordine incorectă | Firele de direcție și, în cazul a două motoare, atribuirea M1/M2. Motorul unic rămâne pe M2; nu inversați conductorul comun sau PE. |
| Telecomanda nu răspunde, dar butonul funcționează | Bateria, compatibilitatea, memorarea telecomenzii și antena receptorului. |
| Eroare după înlocuirea unui accesoriu | Conexiunile, alimentarea, adresele AUX sau BlueBUS și repetarea recunoașterii dispozitivelor. |
Numărul de clipiri și procedurile de remediere: diagnosticare MC800. Resetarea centralei, ștergerea receptorului și învățarea pozițiilor sunt operațiuni diferite. Înainte de resetare, notați setările și urmați instrucțiunile plăcii dumneavoastră.
Accesorii compatibile
Alegeți accesoriile în funcție de unitatea de comandă efectivă, ieșirile acesteia și receptorul instalat.
| Ce | De ce | Tip |
|---|---|---|
| Centrală de comandă | Comandă unul sau două motoare, în funcție de modelul ales. | MC800 / MCA5R30; MC200 pentru un motor. MCA5 mai veche este o versiune de service diferită. |
| Girofar | Avertizează că poarta este în mișcare. Tensiunea trebuie să corespundă ieșirii centralei. | ELAC pentru MC800 FLASH 230 V AC. Selecție de girofaruri în funcție de alimentare și funcția ieșirii. |
| Fotocelule | Monitorizează zona selectată a porții. MC800/MCA5R30 permite combinarea fotocelulelor cu releu și BlueBUS, conform schemei. | EPM, EPMOR, EPMA – cu releu. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW necesită interfața IBW. FT210B nu este un înlocuitor obișnuit pentru fotocelulele utilizate cu MC800; compatibilitatea cu protecția muchiei trebuie evaluată separat. Conectare. |
| Telecomandă | Pentru comanda porții de la distanță. | |
| Receptor | Alegeți receptorul radio în funcție de codarea telecomenzilor. Comanda inteligentă necesită o interfață compatibilă specifică și alimentare. | Receptoare radio plug-in: OXIBD, OXI, OXILR. BIDI-WIFI și BiDi-ZWave în funcție de compatibilitate și de ocuparea conectorului. Receptoare Wi-Fi cu fir, de exemplu Zamel cu SUPLA, se conectează printr-un contact fără potențial; alimentarea lor trebuie să corespundă specificațiilor modulului. Module GSM alegeți unul cu alimentare adecvată și ieșire NO fără potențial. Pentru un consum mai mare, folosiți o sursă de alimentare separată. |
| Antenă | Îmbunătățește recepția receptorului compatibil; respectați schema de conectare a acestuia. | ABFKIT sau antena unui girofar compatibil. ELDC are antenă, dar lampa sa de joasă tensiune nu se conectează la FLASH MC800 de 230 V. În cazul OXIBD, cablul coaxial se conectează direct la receptor. |
| Tastatură | Comanda porții se realizează prin receptorul compatibil sau printr-o interfață de decodare; elementul de date în sine nu este un contact NO direct. | |
| Întrerupător cu cheie |
Pentru comanda porții cu cheia, printr-un întrerupător conectat prin cablu la automatizare, în orice loc convenabil. |
|
| Cititoare de carduri | Comanda porții se realizează prin receptorul compatibil sau printr-o interfață de decodare; elementul de date în sine nu este un contact NO direct. |
|
| Încuietori electrice | Asigurare suplimentară a canatului, în funcție de construcție și de sarcină; la MC800, ieșire ELS 12 V AC / 15 VA. | PLA11 orizontal sau PLA10 vertical. Deblocați și încuietoarea înainte de a deplasa poarta manual. |
Durată de viață orientativă
Adunați indicele corespunzător masei și lungimii, apoi adăugați ceilalți factori. Pentru fiecare categorie de masă sau lungime, utilizați un singur rând corespunzător. Determinați din grafic numărul orientativ de cicluri corespunzător procentului total.
| Factor | Indice |
|---|---|
| Masa canatului | peste 100–200 kg → 0 % peste 200–300 kg → 10 % peste 300–400 kg → 20 % peste 400–500 kg → 30 % |
| Lungimea canatului | 1–2 m → 0 % peste 2–3 m → 10 % peste 3–3,5 m → 20 % |
| Temperatură / umiditate | Peste +40 °C sau sub 0 °C, respectiv umiditate peste 80 % → 20 % |
| Canat plin | 15 % |
| Loc expus la vânt | 15 % |
Graficul oferă o estimare în condițiile unei întrețineri regulate; nu garantează un anumit număr de ani sau de cicluri. Acesta nu poate înlocui graficul de masă și lungime admisibile ale canatului. Instalatorul evaluează sarcina în exploatare și cerințele de siguranță pentru poarta completă.
Întreținere și utilizare în siguranță
Cel târziu la fiecare 6 luni solicitați verificarea elementelor de fixare, consolelor, balamalelor, uzurii, coroziunii, lubrifierii șurubului fără sfârșit, opritoarelor, deblocării și cablajului. După întreținere, tehnicianul trebuie să testeze din nou mișcările și toate dispozitivele de protecție. În cazul utilizării intensive, stabiliți intervalul în funcție de regimul de exploatare.
Nu atingeți motorul sau canatul în timpul mișcării și intrați numai după deschiderea completă și oprirea porții. Copiii nu trebuie să se joace lângă poartă sau cu telecomenzile. Dacă poarta are o portiță pietonală, deschiderea acesteia trebuie să împiedice pornirea automatizării. Îndepărtați regulat obstacolele și curățați geamurile fotocelulelor. Dacă apar zgomote neobișnuite, deteriorări sau mișcări spontane, deconectați alimentarea și solicitați repararea.
Date tehnice NICE WINGO WG5000
| Tip | Motor electromecanic ireversibil pentru un canat, fără unitate de comandă încorporată. |
|---|---|
| Alimentarea motorului | 230 V AC / 50 Hz |
| Curent maxim / nominal | 1,5 A / 0,5 A |
| Putere absorbită maximă / nominală | 200 W / 130 W |
| Cursă | 470 mm |
| Viteză în gol | 0,013 m/s |
| Forță maximă / nominală | 1 700 N / 600 N |
| Cicluri pe oră | 30 la forța nominală; rezultatul depinde de condițiile de instalare. |
| Grad de protecție | IP44 |
| Temperatura de funcționare | −20 până la +50 °C |
| Clasa de izolație | F |

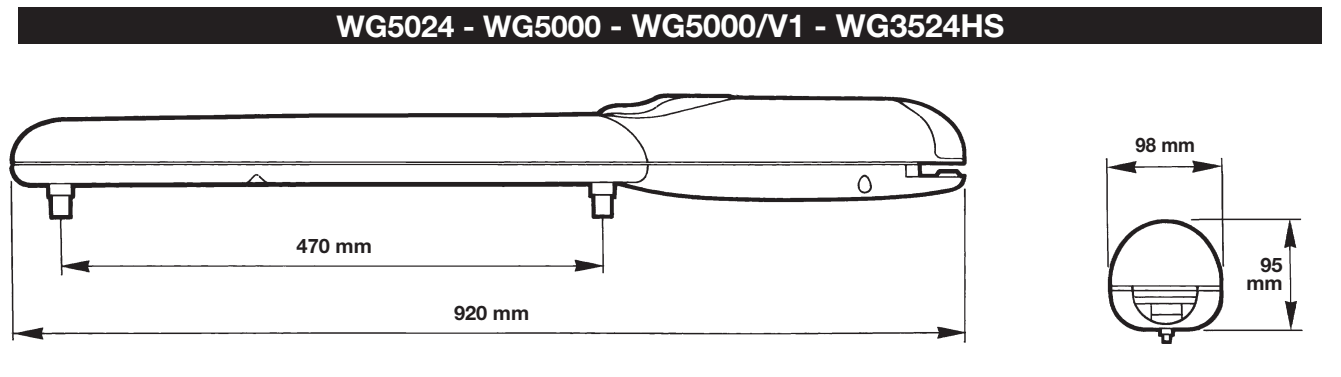

| Dimensiuni | 920 × 98 × 95 mm (lungime × lățime × înălțime) |
| Masa motorului | 6 kg |
| Opritor mecanic | Opritor de deschidere premontat; închiderea este asigurată de opritorul fix al porții. |
