NICE Toona Toona 4016P – motor individual pentru porți batante, pentru o canată de 3 m/800 kg, pentru sarcini mai mari
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
1.844,71 RON cu TVA
| Greutate |
|---|
| 10 kg |
Descrierea produsului NICE Toona Toona 4016P – motor individual pentru porți batante, pentru o canată de 3 m/800 kg, pentru sarcini mai mari
NICE Toona TO4016P este un motor electromecanic independent pentru un singur canat de poartă. Motorul funcționează la tensiunea de 230 V AC furnizată de o unitate de comandă adecvată. Tensiunea motorului nu reprezintă tensiunea de alimentare de la rețea a unității de comandă.
Evaluați greutatea și lungimea unui singur canat împreună, conform graficului NICE; cele două valori-limită indicate pentru model nu se aplică automat simultan.
Varianta ranforsată are propriul grafic cu greutatea și lungimea admisibile ale canatului. La alegere, utilizați acest grafic pentru modelul exact al motorului.
Dacă motorul face parte dintr-un set cu MC800/MCA5R30, utilizați manualul acestei plăci. Pentru un alt set sau unul mai vechi, verificați tipul efectiv al unității de comandă.
| Navigare rapidă | |
|---|---|
| Accesorii | Limite |
| Durată de viață | Montaj |
| Conectare | Deblocare |
| Parametri | Întreținere |
| Accesorii – borne și polaritate | Manual PDF |
- Ireversibil
- 230 V
- Lent
- Cu opritor mecanic și microîntrerupător; verificați pozițiile de capăt în funcție de configurația efectivă a motorului
- Pentru sarcini mai mari – 3200 N
Domeniu de utilizare
Graficul NICE indică valorile-limită de 800 kg și 3 m pentru un singur canat. Combinația admisibilă a acestora se citește de pe curbă; valorile maxime nu pot fi aplicate automat simultan.
Durată de viață și sarcină
Pentru modelul TO4016P, durata de viață estimată este de 50 000 până la 150 000 de cicluri de lucru. Aceasta depinde de greutatea și lungimea canatului, rezistența la mișcare, temperatură, vânt și întreținere. Nu se poate determina un număr exact de cicluri pentru o anumită poartă din acest interval.
Alegerea unității de comandă
NICE MC800/MCA5R30 este unitatea de comandă actuală și înlocuiește modelele mai vechi A60, A400, A6 și A6F. Pentru un singur motor se comercializează în continuare și MC200. Dacă este deja instalată o unitate mai veche, utilizați manualul plăcii existente.
Disponibile în prezent
- NICE MC800 – pentru unul sau două motoare de 230 V.
- NICE MC200 – pentru un motor de 230 V.
Unități mai vechi compatibile – nu se mai fabrică
I. Montarea consolei de fixare din spate
Stâlp și fixarea consolelor: Pentru fixarea obișnuită, recomandăm un stâlp solid cu secțiunea de 120 × 120 mm. Secțiunea de 100 × 100 mm este valoarea minimă orientativă, numai dacă rezistența stâlpului și a fundației acestuia, precum și poziția balamalei sunt adecvate.
Pentru o altă secțiune sau o altă retragere a balamalei, ajustați consola din spate sau utilizați consola prelungită PLA6. Dimensiunile A și B trebuie să corespundă valorii măsurate C și unghiului de deschidere; semnificația lor este prezentată în graficul de montaj. Pentru deschiderea spre exterior este necesară o consolă din spate prelungită; determinați lungimea acesteia în funcție de geometria montajului și verificați dacă poarta se poate mișca liber.
Schiță de deschidere spre interior
Schiță de deschidere spre exterior
Calculați poziția consolei din spate cu ajutorul graficului, din care puteți citi dimensiunile A și B și unghiul maxim de deschidere. Atenție, valorile A cât și B trebuie să fie apropiate (ideal, identice), pentru ca mecanismul să se poată mișca lin, pe o traiectorie liniară.

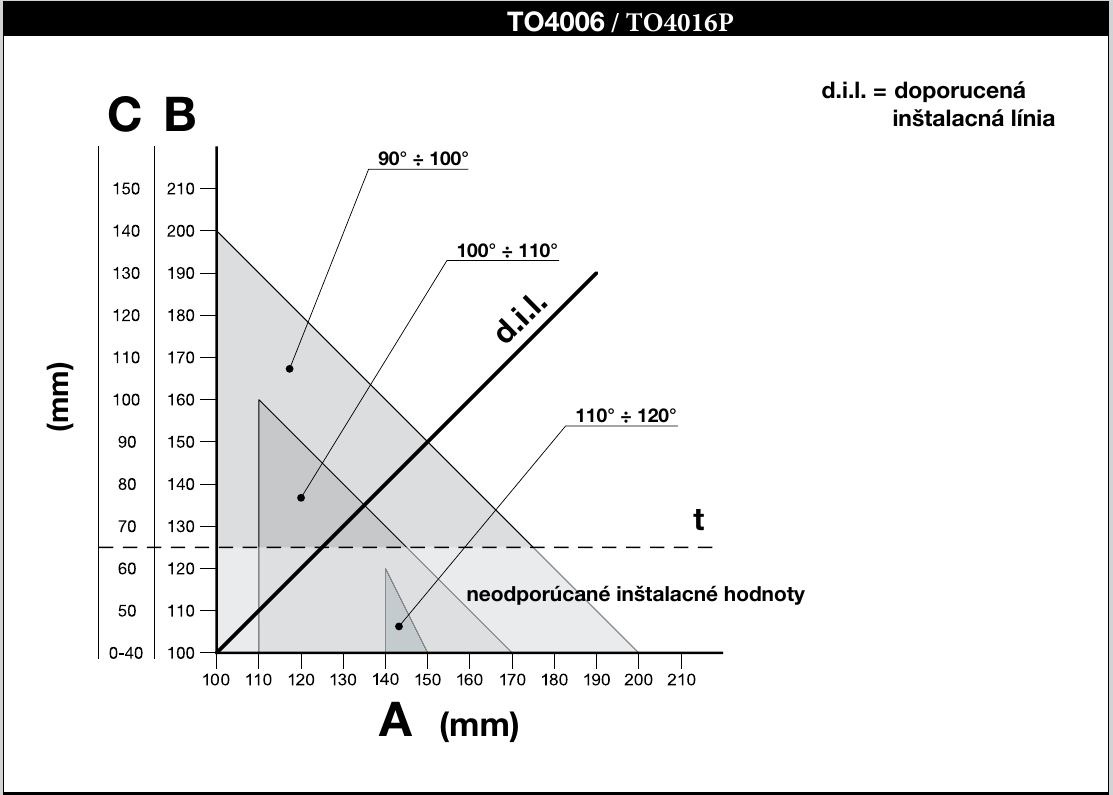

Graficul de montaj NICE Toona TO4006 / TO4016P
Exemplu de citire a valorilor din grafic
Pașii de calcul:
- Măsurați distanța C din schiță
- În graficul de montaj, găsiți valoarea măsurată C și trasați o linie orizontală pornind de la aceasta. Citiți dimensiunea B corespunzătoare de pe scala alăturată.
- Intersecția cu linia d.i.l. (linia de montaj recomandată în graficul NICE) determină unghiul maxim de deschidere; citiți apoi dimensiunea A pe verticală.
- Nu utilizați dimensiunea B sub linia punctată t; NICE nu recomandă această zonă a graficului.
- Dacă unghiul de deschidere nu este adecvat, ajustați A și, dacă este necesar, și B, astfel încât valorile să fie aproximativ egale. Apoi verificați din nou întreaga cursă a canatului.
Înainte de a fixa consola pe stâlp sau pe zid, aceasta trebuie scurtată la lungimea necesară, corespunzătoare dimensiunilor A și B și sudați-o pe placa de montaj.
1. Tăiați consola la lungimea dorită
2. Sudați consola scurtată pe placa de montaj
Consola din spate furnizată are lungimea de 150 mm. Înainte de scurtare și sudare, verificați dacă permite respectarea dimensiunilor A și B pentru stâlpul dumneavoastră; dacă este necesar, utilizați o consolă prelungită.
Înainte de a fixa consola din spate, verificați dacă consola din față ajunge pe partea fixă a foii porții, deoarece există o diferență de înălțime între consola din față și cea din spate, după cum se vede în imagine.
Conform desenului NICE, diferența de înălțime dintre console este F = 34 mm. Înainte de sudare, verificați dimensiunea și la varianta de console livrată.
Dacă totul este în regulă, fixați consola din spate pe stâlp sau pe zid cu șuruburi, dibluri și șaibe.
II. Montarea consolei de fixare din față
Poziționați consola din față conform dimensiunilor A, D și E. Pentru TO4016P, tabelul de montaj indică D = 695 mm; alegeți valoarea corespunzătoare E în funcție de valoarea măsurată pentru A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
În pachetul livrat se află o consolă pentru sudare; dacă doriți o consolă cu prindere prin șuruburi, vă recomandăm să comandați varianta alternativă consolă cu prindere prin șuruburi NICE PLA8.
- Calculați din tabel valoarea E
- Calculați înălțimea conform imaginii înălțimii consolelor (afișați imaginea)
- Fixați consola pe foaia porții (dacă o sudați, vă recomandăm să o prindeți deocamdată doar în câteva puncte)
III. Montarea motorului porții pe consola din spate
- Fixați motorul pe consolă ca în imagine, folosind bolțul consolei din spate, șaiba și piulița furnizate.
- Strângeți piulița până la capăt, apoi slăbiți-o cu 1/10 de rotație, astfel încât motorul porții să se poată roti
IV. Montarea motorului porții pe consola din față
- Fixați motorul pe consolă ca în imagine, folosind bolțul și șaiba furnizate.
- Strângeți bolțul până la capăt
V. Pozițiile limită și microîntrerupătorul
Motorul de 230 V are un opritor mecanic cu microîntrerupător, care întrerupe alimentarea motorului la contactul cu bolțul. Cu alimentarea deconectată, instalatorul trebuie să verifice echiparea reală cu opritoare a motorului livrat, să regleze pozițiile limită și, înainte de punerea în funcțiune, să testeze mișcarea și elementele de siguranță conform instrucțiunilor unității de comandă utilizate.
Cablarea și conectarea motorului
Deconectați alimentarea electrică înainte de conectare. Tensiunea de 230 V AC este tensiunea motorului; alimentarea unității de comandă și ieșirile pentru accesorii se evaluează separat. Pe motor sunt marcate bornele AP / COM / CH și împământarea de protecție. Efectuați conectarea, verificarea sensului de mișcare și controlul microîntrerupătoarelor conform imaginii originale NICE și instrucțiunilor unității de comandă utilizate. Pentru deschiderea spre exterior, conform NICE se inversează conductorii sensului de mișcare; conductorul de protecție rămâne la locul său.
După conectare, verificați sensul de mișcare, pozițiile de oprire și elementele de siguranță conform manualului unității de comandă respective. Conectarea electrică și testarea trebuie efectuate de o persoană calificată.
Conectarea accesoriilor la MC800 cu placa MCA5R30
Următoarea schemă de conectare este valabilă pentru MC800/MCA5R30 în seturile cu această unitate de comandă. Bornele pentru accesorii aparțin unității de comandă, nu motorului propriu-zis. Pentru altă unitate de comandă, utilizați schema acesteia. Deconectați alimentarea de la rețea înainte de lucru.
| Accesorii | Borne, alimentare și polaritate |
|---|---|
Alimentare auxiliară | Pe MCA5R30, borna 3 = 0 V (−) și borna 4 = +24 V DC și punct comun al intrărilor. Limita comună pentru accesoriile alimentate este de 200 mA; verificați consumul și tensiunea admisă pentru fiecare produs. |
Fotocelule cu releu EPM | Cu Standby dezactivat și fără testarea fotocelulelor, alimentați emițătorul TX și receptorul RX de la borna 4 (+24 V DC) și borna 3 (−). Contactul fără potențial C–NC al receptorului se conectează între 4 (comun) și intrarea corespunzătoare 8/PHOTO, 9/PHOTO1 sau 10/PHOTO2. Contactul nu are +/−. Intrările AUX trebuie setate în modul pentru fotocelule cu releu; în modul de limitatoare de cursă au altă funcție. |
EPM cu Standby activat | Alimentați conform schemei MCA5R30 atât TX, cât și RX între borna 4 (+24 V DC) și borna 5 (OutSTB, retur comutat). La fotocelulele EPM, 1 = +, 2 = retur. OutSTB este 24 V, maximum 4 W și se dezactivează în Standby; nu folosiți borna 5 ca minus permanent. Contactul RX C–NC se conectează între borna 4 și intrarea PHOTO corespunzătoare. |
EPM cu fototest | Conectați conform schemei de fototest TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Receptorul este alimentat permanent: RX 1 → 4 (+), RX 2 → 3 (−). Contactul RX C–NC rămâne conectat între borna 4 și intrarea PHOTO corespunzătoare. Nu suprasolicitați OutSTB și nu îl folosiți simultan pentru o altă sarcină; după conectare, efectuați învățarea și testați funcția de siguranță. |
Fotocelule BlueBUS | Compatibile EPMB conectați cu două fire la bornele 6 și 7 BlueBUS. + și − nu sunt polarizate. Setați adresa, iar după adăugarea sau scoaterea unui element, porniți procedura de învățare a dispozitivelor. |
STOP și contactele de comandă | Intrare fără potențial 12/STOP acceptă, în funcție de elementul conectat, NO, NC sau 8,2 kΩ; starea este învățată. 13/SbS, 14/OPEN și 15/CLOSE folosesc un contact NO față de borna 4 (comună). Aceste contacte nu au +/−; nu aplicați tensiune externă la intrări. Același lucru este valabil pentru releul unui selector cu cheie sau al unui receptor extern. |
Lampă de semnalizare ELAC | NICE ELAC conectați la ieșirea FLASH destinată unei lămpi cu clipire autonomă: 120/250 V AC, maximum 21 W. Este o ieșire de rețea; nu are +/−. Nu trebuie confundată cu bornele de 24 V pentru accesorii. |
Yală electrică | Bornele 1–2 / EL: 12 V AC, maximum 15 VA. Ieșirea de curent alternativ nu are +/−; verificați specificațiile yalei. |
Receptor radio | OXIBD se montează în conectorul SM; nu folosiți bornele de alimentare 3/4 sau BlueBUS pentru acesta. Antena se conectează conform receptorului, nu conform bornelor motorului. |
Dacă intrările AUX 8–11 sunt folosite pentru limitatoarele de cursă, funcția lor diferă de cea a intrărilor PHOTO. Dacă schimbați fotocelulele sau conexiunile, repetați procedura de învățare corespunzătoare și testați oprirea și reacția porții. Procedura detaliată este disponibilă în manualul unității de comandă MC800.
Fotocelule cu releu în modul Standby
Fotocelule cu releu și fototest
Accesorii în funcție de unitatea de comandă
Alegeți accesoriile opționale în funcție de unitatea de comandă din configurația respectivă. Înainte de a comanda, verificați tensiunea, intrările, receptorul și tipul de conectare:
| Ce | De ce | Tip |
|---|---|---|
| Unitatea de comandă |
Electronica de comandă a automatizării. |
|
| Lampă de semnalizare | Semnalizează mișcarea porții. Modelul ELAC are antenă încorporată; dacă este conectată corect, poate îmbunătăți recepția telecomenzii. |
Alegeți o altă lampă de semnalizare în funcție de tensiunea și capacitatea de sarcină a ieșirii unității de comandă instalate. |
| Fotocelule |
Fotocelulele ajută la detectarea obstacolelor; reacția porții depinde de conectare și de setările unității de comandă. La MC800 fotocelulele cu contact și cele BlueBUS se conectează la intrări diferite. Stabiliți numărul de perechi și modul de utilizare în funcție de placa instalată efectiv. |
|
| Transmițător | Pentru telecomanda porții. Alegeți tipul și codarea telecomenzii în funcție de receptorul montat în unitatea de comandă utilizată. |
|
| Receptor |
Pentru acționarea de la distanță a porții. Înainte de alegere, verificați conectorul și codarea acceptată de placa respectivă. |
|
| Antenă |
Pentru o rază de acțiune mai bună a telecomenzii. |
|
| Tastatură | Deschiderea porții cu un cod, fără telecomandă. Pentru modelele BlueBUS, verificați dacă unitatea de control folosită le acceptă ca dispozitive de comandă. | |
| Contact cu cheie | Comandă cu cheie printr-o intrare de comandă adecvată a unității de control; alegeți locul de montare în funcție de cablaj. | |
| Cititoare de carduri | Acces cu cardul sau cu brelocul. ETPB necesită o unitate de control cu BlueBUS care acceptă dispozitive de comandă. |
|
| Încuietori electrice | Încuietoarea electrică blochează canatul în poziția închisă. Alegeți încuietoarea și modul de comandă în funcție de poartă, tensiune și ieșirea unității de control utilizate. |
|
Deblocarea manuală a motorului
Deblocați sau blocați motorul numai când canatul este oprit. Dacă poarta are o încuietoare electrică, deblocați-o mai întâi. În caz de defecțiune, deconectați alimentarea.
- Glisați capacul de protecție, introduceți cheia furnizată și rotiți-o în sensul acelor de ceasornic.
- Ridicați maneta de deblocare și deplasați manual canatul.
- Pentru a bloca din nou, coborâți maneta, rotiți cheia în sens invers acelor de ceasornic, scoateți-o și închideți capacul.
Înainte de repornire, verificați dacă motorul este blocat și dacă nu se află nimeni pe traiectoria porții.
Verificare și întreținere
Asigurați verificarea profesională a motorului cel puțin o dată la 6 luni; în cazul utilizării intensive, poate fi necesară o verificare mai frecventă. Cu alimentarea deconectată, tehnicianul verifică fixarea, coroziunea, uzura și lubrifierea șurubului melcat și a piuliței de ghidare, apoi testează mișcarea și elementele de siguranță. Dacă poarta se comportă neobișnuit, nu încercați să o reparați singuri; contactați firma de montaj.
Caracteristici tehnice
| Parametru | Valoare |
|---|---|
Model | TO4016P |
Motorul automatizării | 230 V AC |
Consum maxim / nominal | 1,7 A / 1,2 A |
Putere maximă / nominală | 385 W / 220 W |
Condensator în motor | 12 µF |
Cursă | 350 mm |
Viteză în gol | 0,013 m/s |
Viteză sub sarcină | 0,010 m/s |
Forță maximă / nominală | 3 200 N / 800 N |
Cicluri pe oră la forță nominală | 46 |
Grad de protecție | IP44 |
Temperatură de funcționare | −20 până la +50 °C |
Protecție termică | 140 °C |
Clasă de izolație | F |
Durată de viață estimativă conform NICE | 50 000 până la 150 000 de cicluri de funcționare |
Dimensiuni totale (lungime × lățime × înălțime) | 820 × 115 × 105 mm |
Greutatea motorului | 6 kg |
