NICE MC200 – unitate de comandă pentru un motor de 230 V, succesorul modelelor Mindy A01 și A02
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
471,92 RON cu TVA
| Greutate |
|---|
| 0,25 kg |
Descrierea produsului NICE MC200 – unitate de comandă pentru un motor de 230 V, succesorul modelelor Mindy A01 și A02
Noua unitate de comandă NICE MC200 pentru un motor asincron monofazat de 230 V. Unitatea de comandă NICE MC200 înlocuiește modelele mai vechi NICE Mindy A01 și NICE Mindy A02. Receptorul încorporat în unitatea de comandă este compatibil cu transmițătoarele FLOR, O-CODE și SMILO.
Date tehnice ale unității de comandă NICE MC200
| Alimentare: | de la: 120 V 50/60 Hz până la: 230 V 50/60 Hz |
|---|---|
| Puterea maximă a motorului: | 450 W (la alimentare de 120 V); 950 W (la alimentare de 230 V) |
| Tensiunea semnalelor de comandă: | aproximativ 24 V |
| Accesorii (bornele 8-9): | tensiune aproximativă de 24 V; curent max. 100 mA |
| Intrare pentru dispozitive de siguranță: | în configurația cu rezistență constantă, trebuie să fie de 8,2 kΩ |
| Temperatura de funcționare: | -20 °C... +55 °C |
| Dimensiuni (mm): | 127 x 111 x 45 |
| Greutate (g): | 300 |
| Grad de protecție IP: | 44 |

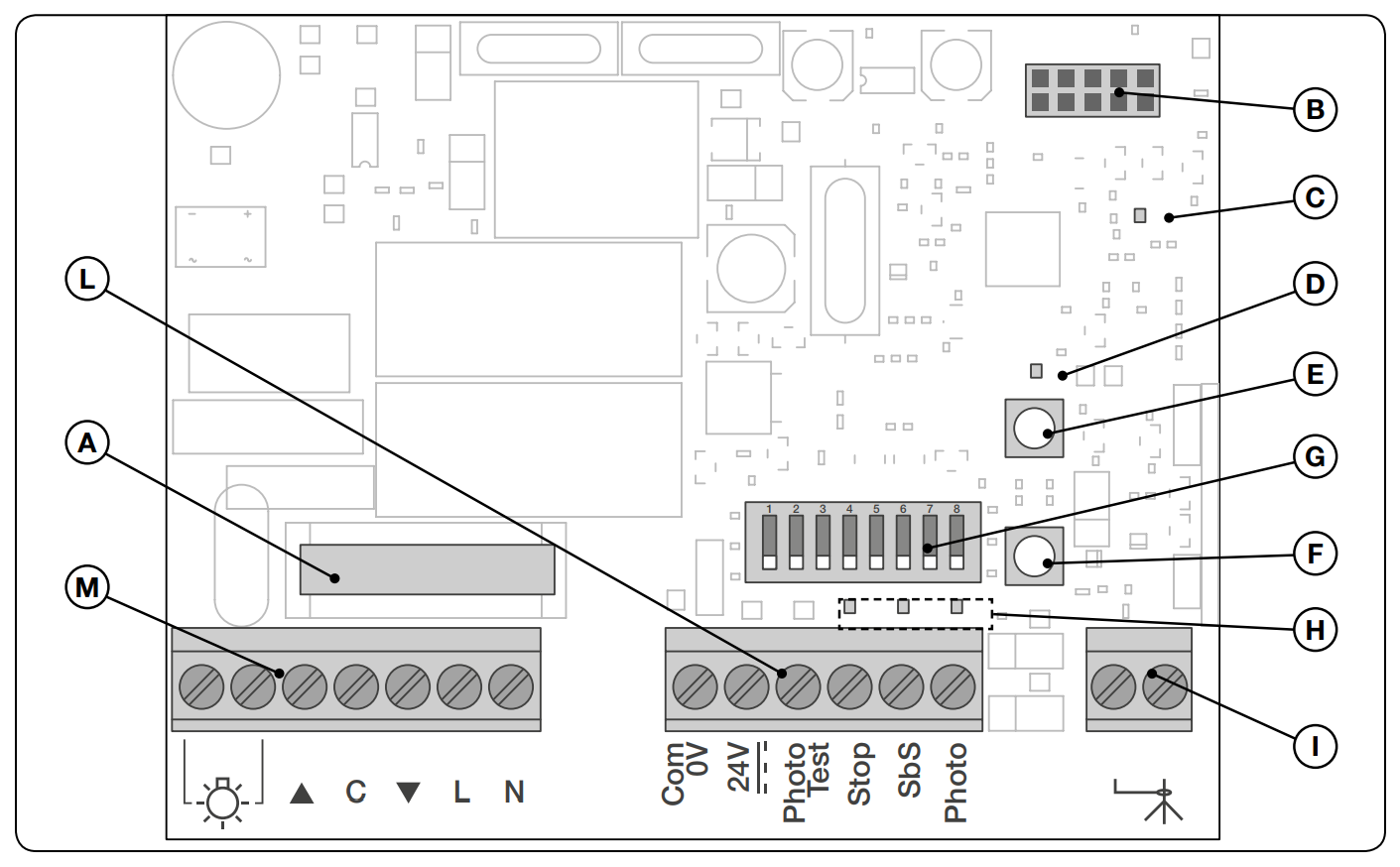

Lista componentelor unității de comandă
A - Siguranță pe alimentare (6,3 A)
B - Conector pentru interfața IBT4N
C - LED OK
D - LED radio
E - Butonul T2 pentru memorarea transmițătorului și ștergerea unui transmițător sau a întregii memorii a unității de comandă
F - Butonul T1 pentru programare și transmiterea comenzilor pas cu pas
G - Comutator DIP pentru programarea funcțiilor
H - LED-uri pentru intrări (Stop, SbS, Photo)
I - Borne pentru antena radio
L - Borne pentru intrările de joasă tensiune
M - Borne pentru conectarea alimentării și a motorului

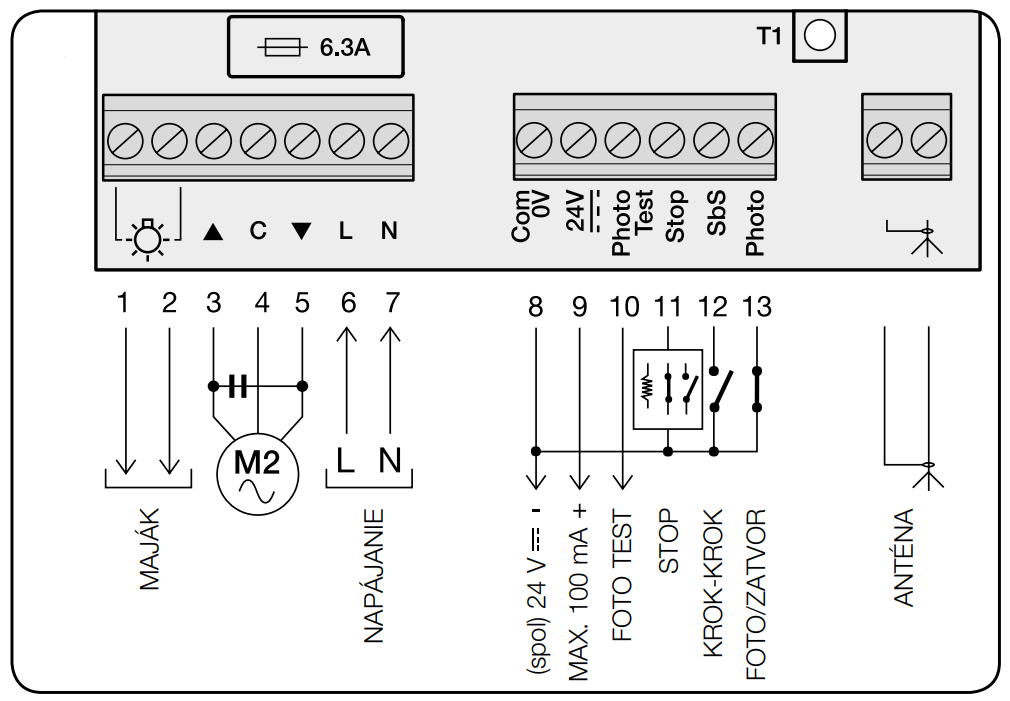

Conectarea accesoriilor compatibile
1 - 2 - Ieșire pentru un girofar cu tensiune de rețea
3 - 4 - 5 - Ieșire pentru comanda motorului (deschidere, comun, închidere)
6 - 7 - Intrare pentru alimentarea de la rețeaua electrică (fază, nul)
8 - 0 volți pentru conductorul comun al dispozitivelor conectate la bornele 9, 10, 11, 12 și 13
9 - Ieșire de 24 V pentru accesorii (de exemplu, fotocelule) alimentate la 24 V (joasă tensiune): consum maxim de curent 100 mA
10 - Ieșire Foto test 24 V pentru un emițător de fotocelulă (TX) sau pentru un indicator luminos de poartă deschisă; consum maxim de curent 50 mA
11 - Intrare Stop pentru dispozitive de siguranță cu rezistență constantă de 8,2 kΩ (margini sensibile etc.)
12 - Intrare SbS pentru un buton NO (normal deschis), pentru transmiterea comenzilor în modul pas cu pas
13 - Intrare Foto pentru un receptor de fotocelulă (RX) NC (normal închis) sau pentru un buton NO (normal deschis)
14 - 15 - Intrare pentru antena receptorului radio
