NICE PLA10 – încuietoare electrică verticală pentru poartă batantă, NICE-PLA10
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
561,45 RON cu TVA
| Greutate |
|---|
| 0,80 kg |
Descrierea produsului NICE PLA10 – încuietoare electrică verticală pentru poartă batantă, NICE-PLA10
Încuietoare electrică NICE PLA10 este destinată porților cu deschidere automată sau manuală, pentru interior și exterior, porți batante și porți pietonale. Funcționează în mod standard în regim automat; după extragerea componentei detașabile, funcționează semiautomat. Încuietoarea electrică este destinată utilizării verticale, însă, în principiu, poate fi montată și orizontal. Pentru montajul orizontal, este recomandată alegerea unei variante alternative: încuietoarea electrică PLA11.
Manuale și documente pentru descărcare
Informații tehnice
| Montaj: | vertical (și orizontal) |
|---|---|
| Distanța dintre axe: | 70 mm de la marginea încuietorii până la axul cilindrului |
| Funcții: |
|
| Bobină: | Bobină dublă, înlocuibilă, pentru sarcină continuă și durată lungă de viață. |
| Tensiune: | 12 V AC |
| Construcție: |
Carcasă și opritor mecanic din oțel galvanizat și zincat. Limbă din alamă. |
| Cilindru: | Dublu sau jumătate de cilindru (cel de jumătate este inclus în pachetului). |

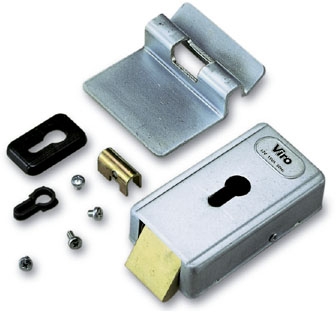

Conținutul pachetului
Pachetul încuietorii electrice NICE PLA10 conține:
 |
|

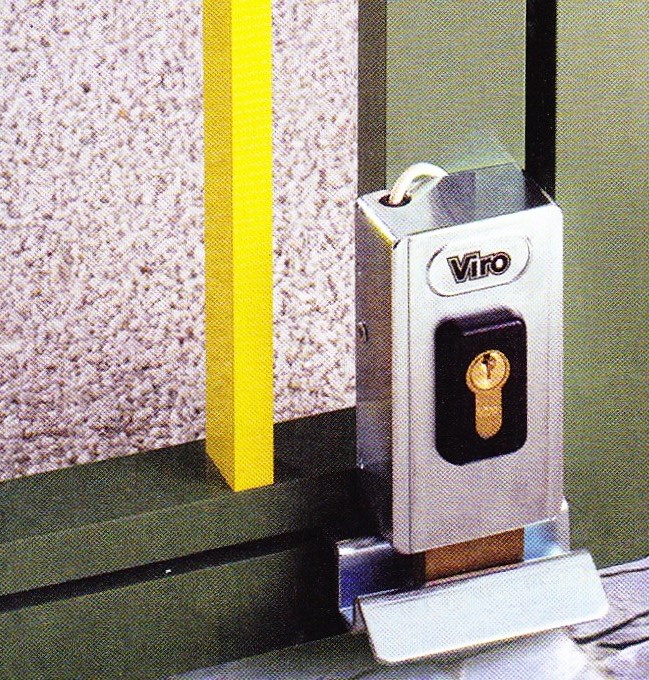

Galerie foto cu încuietoarea electrică montată

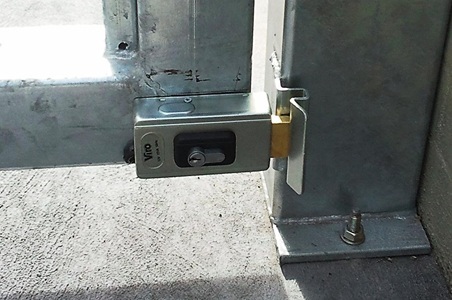

| Utilizare verticală | Utilizare orizontală |
|---|---|
 |
 |
Funcțiile încuietorii electrice
 |

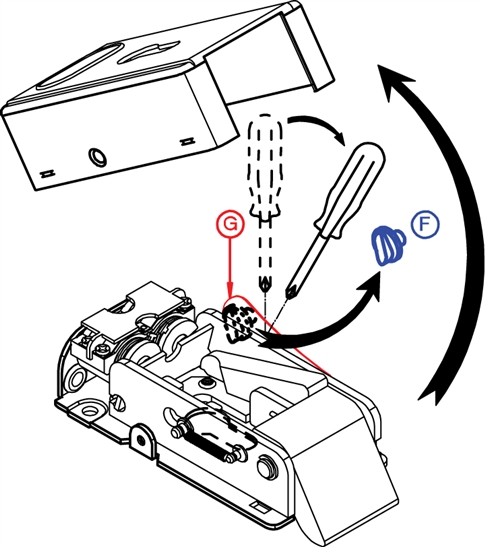

Încuietoarea electrică NICE PLA10 funcționează în regim automat; după extragerea componentei detașabile, funcționează în regim semiautomat. În regim automat, încuietoarea se deblochează la un impuls electric și se blochează numai după deschiderea și închiderea ulterioară a porții. În regim semiautomat, după extragerea componentei detașabile, încuietoarea se deblochează numai prin combinarea unui impuls electric cu apăsarea manuală ulterioară a canatului porții. Pentru a activa această funcție, împingeți clapeta de presare G și extrageți componenta din plastic F. |

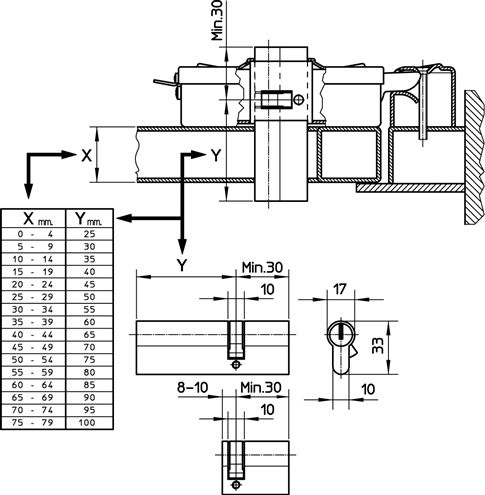

Dimensiunile cilindrilor compatibili
Încuietoarea electrică este livrată standard cu un cilindru de jumătate. Pentru a calcula dimensiunea necesară a cilindrului, consultați tabelul de mai jos. Acesta vă indică dimensiunea potrivită în funcție de grosimea materialului porții pe care montați încuietoarea electrică. Puteți utiliza, de asemenea, doar un cilindru cu o singură intrare, cu dimensiunile indicate în desen.

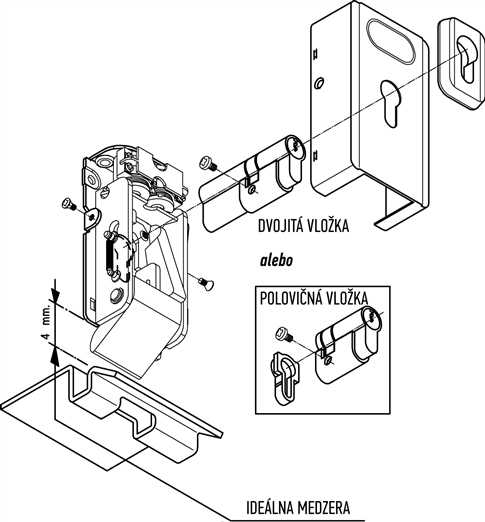

Montarea cilindrului
După ce ați ales cilindrul potrivit, montați încuietoarea electrică conform schemei de mai jos. Păstrați distanța optimă de 4 mm între corpul încuietorii și partea superioară a opritorului mecanic.

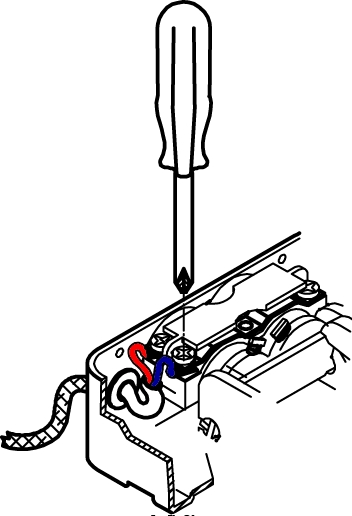

Conectarea electrică a încuietorii
Treceți cablul prin orificiul din cauciuc din spatele încuietorii și conectați-l conform imaginii:
Galerie foto a încuietorii electrice

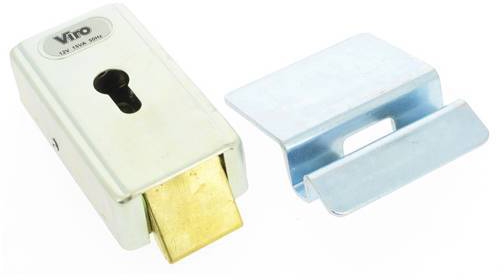

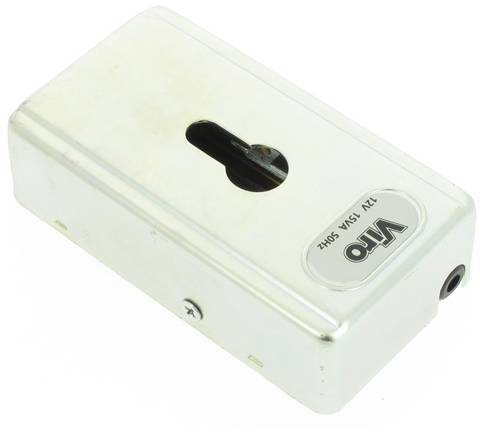

| Corpul încuietorii electrice NICE PLA10 și opritorul acesteia | Corpul încuietorii electrice NICE PLA10 |
|---|---|
 |
 |
| Interiorul încuietorii electrice NICE PLA10 | Cutia încuietorii electrice NICE PLA10 |
 |
 |

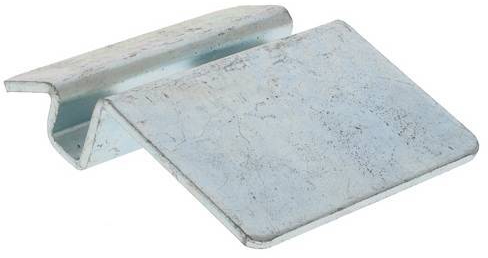

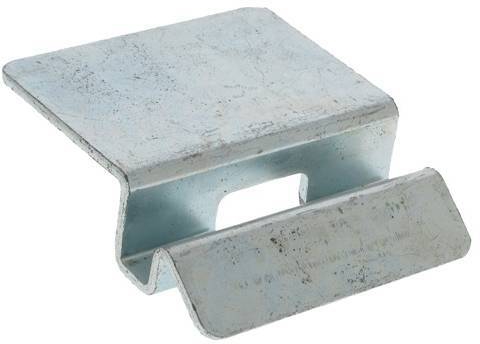

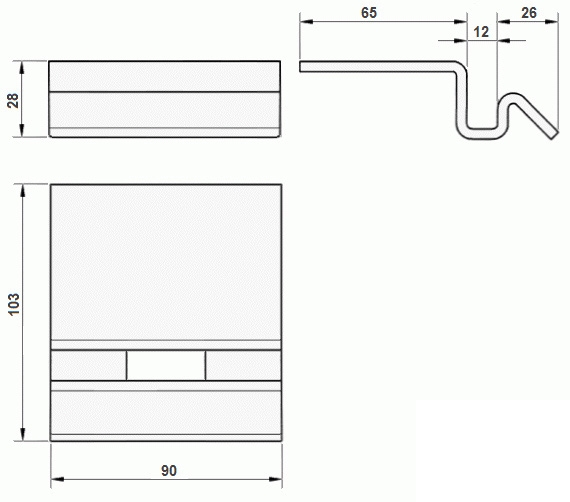

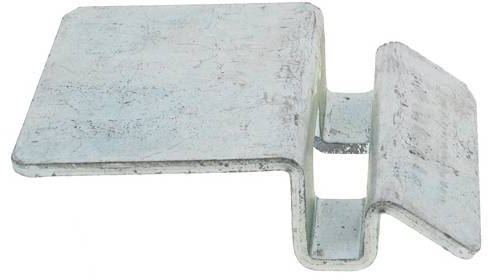

Galerie foto a opritorului încuietorii electrice
 |
 |
 |
 |
Încuietoare electrică NICE PLA10 este destinată porților cu deschidere automată sau manuală, pentru interior și exterior, porți batante și porți pietonale. Funcționează în mod standard în regim automat; după extragerea componentei detașabile, funcționează semiautomat. Încuietoarea electrică este destinată utilizării verticale, însă, în principiu, poate fi montată și orizontal. Pentru instalarea orizontală, este recomandat să alegeți o alternativă yală electrică PLA11.
Informații tehnice
| Montaj: | vertical (și orizontal) |
|---|---|
| Distanță între axe: | 70mm de la marginea yalei până la axul cilindrului |
| Funcții: |
|
| Bobină: | Bobină dublă, înlocuibilă, pentru sarcină continuă și durată lungă de viață. |
| Tensiune: | 12V AC |
| Construcție: |
Carcasă și opritor mecanic din oțel galvanizat. Limbă din alamă. |
| Cilindru: | Dublu sau semicilindru (semicilindrul este inclus în pachet)). |
Conținutul pachetului
Pachetul yalei electrice NICE PLA10 conține:
|
|
Galerie foto cu utilizarea yalei electrice
| Utilizare verticală | Utilizare orizontală |
|---|---|
|
|
Funcțiile yalei electrice
|
Yala electrică NICE PLA10 funcționează în mod automat; după scoaterea componentei detașabile, funcționează în mod semiautomat. În modul automat, yala se deblochează la primirea unui impuls electric și se blochează numai după deschiderea și închiderea ulterioară a porții. În modul semiautomat, după scoaterea componentei detașabile, yala se deblochează numai prin combinarea unui impuls electric cu împingerea manuală ulterioară a canatului porții. Pentru a activa această funcție, împingeți clapeta de presare G și scoateți componenta din plastic F. |
Dimensiunile cilindrilor compatibili
Yala electrică este livrată standard cu un semicilindru. Pentru a determina cilindrul necesar, consultați tabelul de mai jos, care vă ajută să alegeți dimensiunea potrivită în funcție de grosimea materialului porții pe care se montează yala electrică. Alternativ, puteți utiliza doar un cilindru cu o singură intrare, cu dimensiunile indicate în desen.
Montarea cilindrului
După ce ați ales cilindrul potrivit, montați yala electrică conform schemei de mai jos. Păstrați distanța optimă de 4mm între corpul yalei și partea superioară a opritorului mecanic.
Conectarea electrică a yalei
Treceți cablul prin orificiul din cauciuc aflat în partea din spate a yalei și conectați-l conform imaginii:
Galerie foto a yalei electrice
| Corpul yalei electrice NICE PLA10 și opritorul acesteia | Corpul yalei electrice NICE PLA10 |
|---|---|
|
|
| Interiorul yalei electrice NICE PLA10 | Cutia yalei electrice NICE PLA10 |
|
|
Galerie foto a opritorului yalei electrice
|
|
|
|
