NICE PLA11 - încuietoare electrică orizontală pentru poartă batantă, NICE-PLA11
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
561,45 RON cu TVA
| Greutate |
|---|
| 0,80 kg |
Descrierea produsului NICE PLA11 - încuietoare electrică orizontală pentru poartă batantă, NICE-PLA11
Yală electrică NICE PLA11 este destinată porților cu deschidere automată sau manuală, pentru interior și exterior, porți batante și porți pietonale. Funcționează în mod standard în regim automat; după scoaterea componentei detașabile, funcționează semiautomat. Yala electrică este destinată utilizării orizontale, dar, în principiu, poate fi montată și vertical. Pentru instalarea verticală, se recomandă alegerea modelului alternativ yală electrică PLA10.
Manuale și documente de descărcat
Informații tehnice
| Montaj: | orizontal (și vertical) |
|---|---|
| Distanță între axe: | 70mm de la marginea yalei până la axul cilindrului |
| Funcții: |
|
| Bobină: | Bobină dublă, înlocuibilă, pentru funcționare lină și durată lungă de viață. |
| Tensiune: | 12V AC |
| Execuție: |
Carcasă și opritor mecanic galvanizat din oțel zincat galvanic. Limbă din alamă. |
| Cilindru: | Dublu sau semicilindru (semicilindrul este inclus în pachetului). |

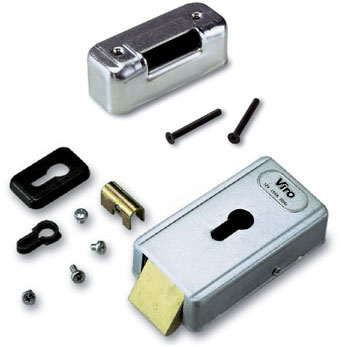

Conținutul pachetului
Pachetul yalei electrice NICE PLA11 conține:
 |
|
Funcțiile yalei electrice
 |
Yala electrică NICE PLA11 funcționează în regim automat; după scoaterea componentei detașabile, funcționează semiautomat. În regimul automat, yala se deblochează la un impuls electric și se blochează numai după deschiderea și închiderea ulterioară a porții. În regimul semiautomat, după scoaterea componentei detașabile, yala se deblochează numai prin combinarea unui impuls electric cu apăsarea manuală ulterioară a canatului porții. Pentru a activa această funcție, împingeți clapeta G și scoateți componenta din plastic F. |
Dimensiunile cilindrilor compatibili
Yala electrică este livrată cu un semicilindru. Pentru a stabili dimensiunea necesară a altui cilindru, consultați tabelul de mai jos; acesta indică dimensiunea potrivită în funcție de grosimea materialului porții pe care se montează yala electrică. Alternativ, puteți folosi doar un cilindru cu o singură intrare, cu dimensiunile indicate în desen.
Montarea cilindrului
După ce ați ales cilindrul potrivit, montați yala electrică conform schemei de mai jos. Păstrați distanța optimă de 4mm între corpul yalei și partea superioară a opritorului mecanic.
Conectarea electrică a yalei
Treceți cablul prin orificiul de cauciuc din partea din spate a yalei și conectați-l conform imaginii:
Galerie foto a yalei electrice

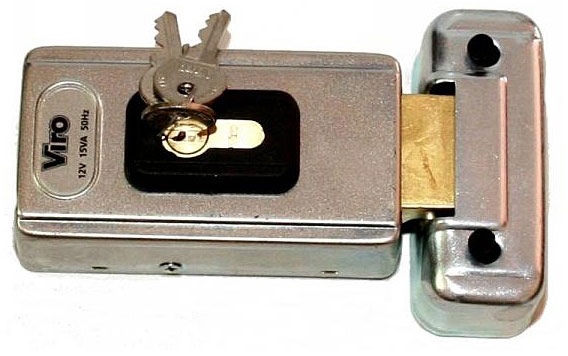

| Corpul yalei electrice NICE PLA11 și opritorul acesteia | Corpul yalei electrice NICE PLA11 |
|---|---|
 |
 |
| Interiorul yalei electrice NICE PLA11 | Cutia yalei electrice NICE PLA11 |
 |
 |
Galerie foto a opritorului yalei electrice
 |
 |
Yală electrică NICE PLA11 este destinată porților cu deschidere automată sau manuală, pentru interior și exterior, porți batante și porți pietonale. Funcționează în mod standard în regim automat; după scoaterea componentei detașabile, funcționează semiautomat. Yala electrică este destinată utilizării orizontale, dar, în principiu, poate fi montată și vertical. Pentru instalarea verticală, se recomandă alegerea modelului alternativ yală electrică PLA10.
Informații tehnice
| Montaj: | orizontal (și vertical) |
|---|---|
| Distanță între axe: | 70mm de la marginea yalei până la axul cilindrului |
| Funcții: |
|
| Bobină: | Bobină dublă, înlocuibilă, pentru funcționare lină și durată lungă de viață. |
| Tensiune: | 12V AC |
| Execuție: |
Carcasă și opritor mecanic oțel zincat galvanic. Limbă din alamă. |
| Cilindru: | Dublu sau jumătate (cel de jumătate este inclus în pachetului). |
Conținutul pachetului
Pachetul încuietorii electrice NICE PLA11 conține:
|
|
Funcțiile încuietorii electrice
|
Încuietoarea electrică NICE PLA11 funcționează în mod automat; după scoaterea componentei detașabile, funcționează în mod semiautomat. În modul automat, încuietoarea se deblochează printr-un impuls electric și se blochează numai după deschiderea și închiderea ulterioară a porții. În modul semiautomat, după scoaterea componentei detașabile, încuietoarea se deblochează numai prin combinarea unui impuls electric cu împingerea manuală ulterioară a foii porții. Pentru a activa această funcție, împingeți clapeta G și scoateți componenta din plastic F. |
Dimensiunile cilindrilor compatibili
Încuietoarea electrică este livrată cu un cilindru de jumătate. Pentru a calcula dimensiunea altui cilindru necesar, consultați tabelul de mai jos, din care puteți afla dimensiunea potrivită în funcție de grosimea materialului porții pe care montați încuietoarea electrică. Alternativ, puteți utiliza doar un cilindru cu o singură intrare, cu dimensiunile indicate în desen.
Montarea cilindrului
După ce ați ales cilindrul potrivit, montați încuietoarea electrică conform schemei de mai jos. Păstrați distanța optimă de 4 mm între corpul încuietorii și partea superioară a opritorului mecanic.
Conectarea electrică a încuietorii
Treceți cablul prin orificiul de cauciuc din partea din spate a încuietorii și conectați-l conform imaginii:
Galerie foto a încuietorii electrice
| Corpul încuietorii electrice NICE PLA11 și opritorul acesteia | Corpul încuietorii electrice NICE PLA11 |
|---|---|
|
|
| Interiorul încuietorii electrice NICE PLA11 | Cutia încuietorii electrice NICE PLA11 |
|
|

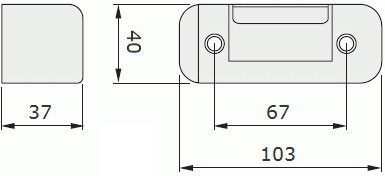

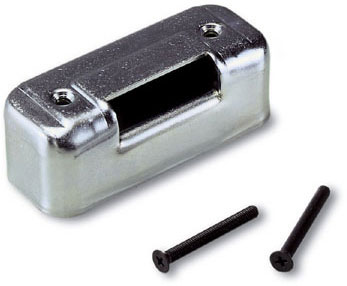

Galerie foto a opritorului încuietorii electrice
|
|
