NICE MC800 – unitate de comandă pentru două motoare de 230 V, cu placa MCA5R30
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
1.066,62 RON cu TVA
| Greutate |
|---|
| 1,00 kg |
Descrierea produsului NICE MC800 – unitate de comandă pentru două motoare de 230 V, cu placa MCA5R30
Conectarea și configurarea NICE MC800 cu placa MCA5R30
NICE MC800 controlează unul sau două motoare de 230 V AC pentru porți batante și continuă tradiția centralei mai vechi NICE Mindy A60. Această versiune are placa MCA5R30. Pe aceasta găsiți ieșirea OutSTB și butonul Aux PRG; manualul mai vechi pentru placa MCA5, cu OGI și Photo PRG, nu se aplică acestor poziții.
Pentru un singur canat se utilizează M2. Pentru două canaturi, M2 deschide primul, iar M1 închide primul. Alimentarea centralei de 230 V AC, tensiunea motoarelor de 230 V AC și ieșirile de joasă tensiune pentru accesorii sunt circuite separate.
Înainte de conectare: verificați marcajul MCA5R30 de pe placă, deconectați alimentarea de la rețea și, în timpul lucrului, asigurați-vă că poarta nu se poate mișca singură. După finalizare, testați fotocelulele, STOP și toate comenzile.
| Navigare rapidă | Proceduri | Service |
|---|---|---|
| Motoare și accesorii | Montaj și cablare | Date tehnice |
| Borne | Fotocelule și STOP | Diagnosticare |
| Prima pornire | Poziții manuale | Resetare |
| Standby | Programare | Receptor și telecomenzi |
Motoare și accesorii
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Semnalizează prin clipire mișcarea porții, mai ales la o ieșire cu vizibilitate redusă. |
|
| Fotocelule | Detectează un obstacol în zona porții și declanșează reacția de siguranță corespunzătoare. |
|
| Telecomandă | Deschiderea și închiderea porții de la distanță. |
|
| Receptor | Primește comenzile de la telecomenzi; în conectorul SM se montează un singur modul. |
|
| Programare pentru service | Configurare avansată și diagnosticare a centralei. |
|
| Antenă | Ajută la mărirea razei de acțiune a comenzii radio. |
|
| Tastatură | Permite introducerea unei comenzi prin cod, fără telecomandă. |
|
| Selector cu cheie | Comandarea porții cu cheia, dintr-un punct fix. |
|
Un exemplu de motor compatibil de 230 V este NICE HY7005. Alegeți motorul potrivit în funcție de dimensiunile, greutatea și mecanismul canatului.
Montarea cutiei și cablarea

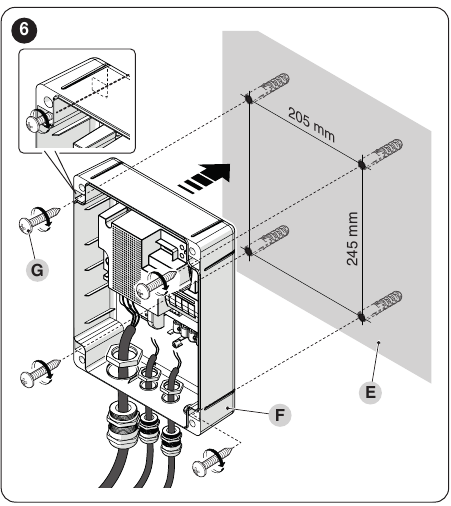

Imaginile originale NICE arată montarea cutiei și trecerea cablurilor prin presetupe adecvate. Faceți clic pe imagine pentru a o mări.
Fixați cutia pe o suprafață verticală solidă. Distanța dintre orificiile de montaj este de 205 × 245 mm. După conectare, fixați cablurile de alimentare cu o clemă, astfel încât forța de tracțiune să nu se transmită bornelor. Protejați intrările pentru cabluri împotriva apei.
| Circuit | Cablu și lungime |
|---|---|
| Alimentarea centralei | 3 × 1,5 mm² până la 30 m; pentru trasee mai lungi, producătorul indică 3 × 2,5 mm² și împământare la automatizare. |
| Fiecare motor | 4 × 1,5 mm², inclusiv PE, până la 10 m; condensatorul conform motorului. |
| Lampă de semnalizare | 2 × 1,5 mm² până la 20 m, cu izolație pentru tensiunea de rețea. |
| BlueBUS | 2 × 0,5 mm² până la 20 m; pentru 20–40 m, 2 × 1 mm². |
| Antenă | Cablu coaxial RG58 până la 20 m, lungime recomandată sub 5 m. |
| Selector cu cheie | Două cabluri de 2 × 0,5 mm² până la 50 m. |
| Încuietoare electrică | 2 × 1 mm² până la 10 m. |
Placă, borne și conectare

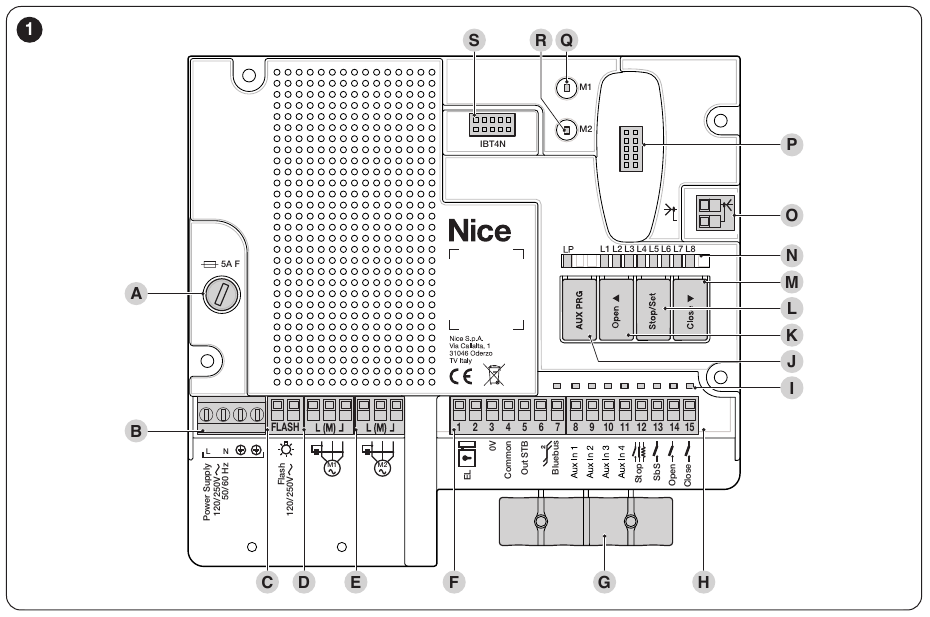

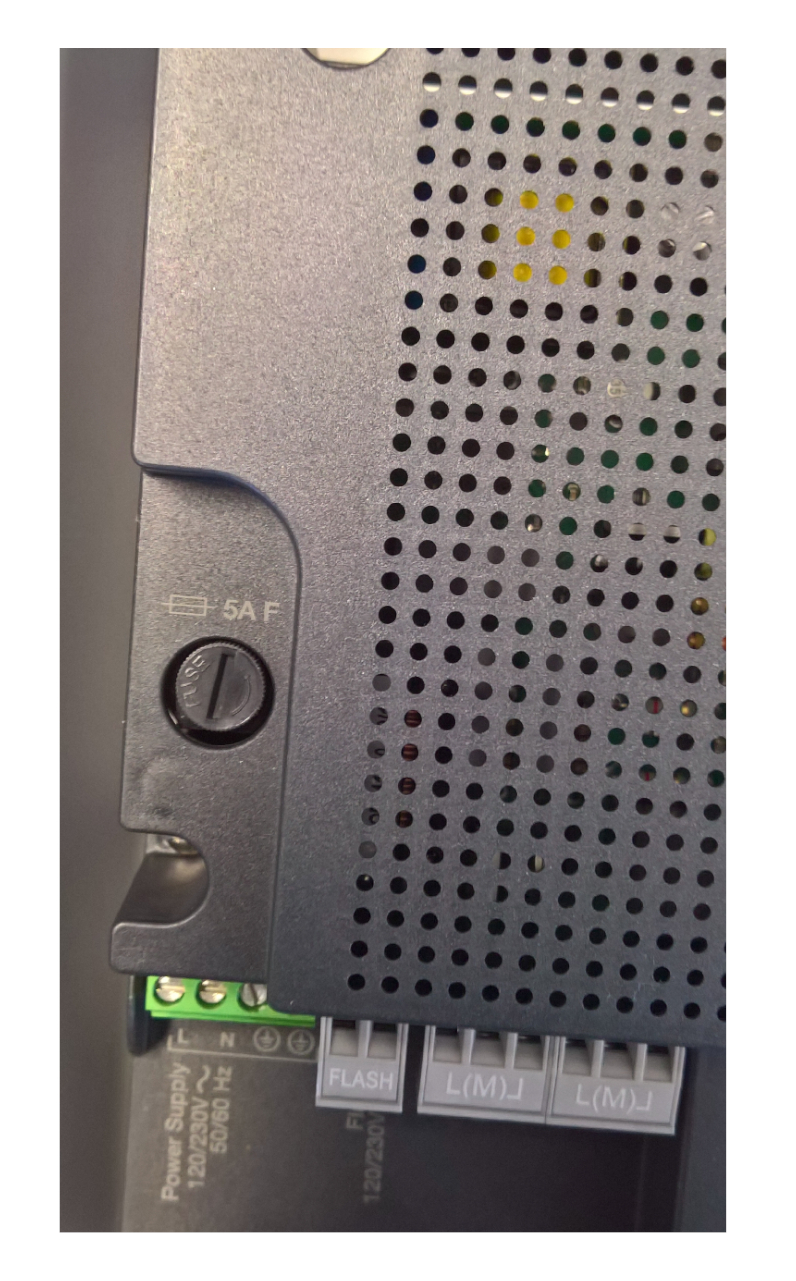

Imaginea prezintă placa MCA5R30: siguranța A, alimentarea B, FLASH C, motoarele D/E, bornele de joasă tensiune F/H, Aux PRG J, butoanele K–M, conectorul SM P și conectorul IBT4N S. Faceți clic pe imagine pentru a o mări.
| Bornă | Funcție | Conectare |
|---|---|---|
| L / N / PE | Alimentare 230 V AC | Conectați conductorul de protecție PE și la motoare, conform instrucțiunilor acestora. |
| M1 / M2 | Două motoare de 230 V AC | OPEN – COMMON – CLOSE, conform marcajului imprimat. Pentru un singur motor, utilizați doar M2. |
| FLASH | Lampă de semnalizare | Tensiune de rețea comutată, max. 21 W; de exemplu NICE ELAC. |
| 1–2 / EL | Încuietoare electrică | 12 V AC, max. 15 VA. |
| 3 / 4 | Accesorii | Bornă 3 = 0 V (−), bornă 4 = +24 V DC comun (+); consum total de maximum 200 mA. |
| 5 / OutSTB | Alimentarea fotocelulelor cu releu | 24 V, max. 4 W; se dezactivează în Standby. Nu este OGI de pe placa veche. |
| 6–7 | BlueBUS | Două fire, conectate în paralel, fără polaritate. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | În modul pentru fotocelule cu releu; în modul pentru limitatoare FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 sau STOP | În modul pentru limitatoare: FCC2; în modul pentru fotocelule: un alt STOP. |
| 12 / STOP | Intrare de siguranță | NO, NC sau 8,2 kΩ, în funcție de combinație. |
| 13 / SbS | Comandă pas cu pas | Contact NO fără potențial față de borna 4. |
| 14 / OPEN | Deschidere | Contact NO fără potențial față de borna 4. |
| 15 / CLOSE | Închidere | Contact NO fără potențial față de borna 4; funcția poate fi schimbată în deschidere parțială. |
Pentru NICE EKS folosiți contactul C–NO. Nu aplicați tensiuni externe la intrările de comandă. Conectați antena OXIBD direct la receptor; antena nu face parte din circuitul lămpii de semnalizare FLASH.
Fotocelule, fototest și STOP
Alegeți schema de conectare în funcție de tipul real al fotocelulelor și de starea Standby. TX este emițătorul, RX este receptorul. EPM are un contact C–NC cu releu; EPMB utilizează BlueBUS cu două fire. Numerele bornelor fotocelulelor de alt tip pot fi diferite.
Fotocelule cu releu EPM
Figura 7 NICE: conectare combinată cu Standby activat; alimentarea fotocelulelor cu releu se face prin OutSTB. Faceți clic pe imagine pentru a o mări.
O pereche de EPM fără fototest, cu Standby dezactivat: alimentați TX și RX de la bornele 3/4; conectați contactul C–NC al RX între 4/COMMON și 8/PHOTO. Pentru NICE EPM, se aplică următoarea conexiune:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; conectați la RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
La alte tipuri de fotocelule cu releu, numerele bornelor pot fi diferite. Pe MCA5R30, ieșirea 5 are funcția OutSTB, nu OGI.
Figura 10 NICE: conectarea fototestului; ieșirea 5 are funcția OutSTB, nu OGI. Faceți clic pe imagine pentru a o mări.
Pentru fototest, conform figurii 10, conectați TX 1 la borna 4 a MC800 și TX 2 la borna 5. RX rămâne alimentat de la bornele 3/4, iar contactul său C–NC se conectează la intrarea PHOTO aleasă. Nu utilizați ieșirea 5 simultan pentru o altă sarcină. După modificarea conexiunilor, repetați învățarea dispozitivelor și testați fotocelula în timpul mișcării.
Aux PRG și LP: pentru fotocelulele cu releu, LP trebuie să fie aprinsă; pentru intrările AUX utilizate ca limitatoare, aceasta trebuie să fie stinsă. Lăsați neconectate intrările AUX neutilizate. După comutare, verificați starea LP și repetați învățarea dispozitivelor.
BlueBUS și adresarea
Conectați fotocelulele BlueBUS cu două fire la bornele 6–7, fără polaritate. Dacă AUX1–4 sunt utilizate pentru limitatoarele motoarelor, setați Aux PRG astfel încât LP să nu fie aprinsă: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 și AUX4/11 = FCC2. Conectați contactele limitatoarelor la borna comună 4; lăsați neconectate intrările neutilizate.

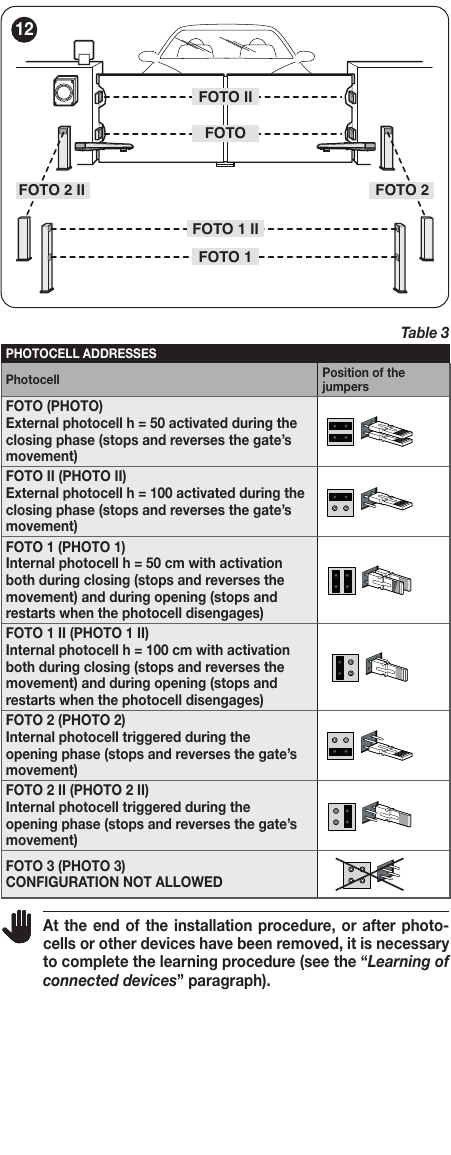

Tabelul original 3, inclusiv pozițiile punților: aceeași adresă la TX și RX ale aceleiași perechi, adresă diferită pentru perechea următoare. Faceți clic pe imagine pentru a o mări.
| Adresă | Reacție |
|---|---|
| FOTO / FOTO II | La închidere, se oprește și inversează direcția. |
| FOTO 1 / FOTO 1 II | La închidere, se oprește și inversează direcția; la deschidere, se oprește și continuă după eliberarea fasciculului. |
| FOTO 2 / FOTO 2 II | La deschidere, se oprește și inversează direcția. |
| FOTO 3 | Configurație nepermisă pentru MC800. |
Capacitatea BlueBUS este de maximum 15 unități de sarcină, nu automat 15 perechi de fotocelule. După adăugarea sau înlocuirea unui dispozitiv, porniți o nouă procedură de învățare.
Conectarea intrării STOP
| Dispozitive | Conectare |
|---|---|
| Mai multe contacte NO | În paralel. |
| Mai multe contacte NC | În serie. |
| Două muchii de siguranță de 8,2 kΩ | În paralel; pentru mai mult de două dispozitive, în cascadă, cu un singur rezistor terminal de 8,2 kΩ. |
| NO + NC | Conform tabelului 2 NICE, în paralel, cu un rezistor de 8,2 kΩ în serie cu NC; permite și combinația NO, NC și muchie de siguranță de 8,2 kΩ. |
În timpul învățării, STOP memorează starea conectată. O modificare ulterioară provoacă oprirea și o scurtă mișcare în sens invers. Nu scurtcircuitați intrarea în loc să remediați defecțiunea.
Procedură simplificată de conectare și configurare a MC800/MCA5R30
Această procedură descrie placa MCA5R30 cu o pereche de fotocelule EPM cu releu conectată la PHOTO, care protejează închiderea. Pentru BlueBUS sau mai multe perechi, utilizați schema corespunzătoare de mai sus.
Pasul 0. Conectarea cablurilor
Conectați alimentarea L/N/PE, motoarele M1/M2 de 230 V AC, condensatoarele și lampa de semnalizare conform bornelor de pe placă. Pentru o singură canatură, M1 rămâne neconectat. Conectați fotocelulele conform modului ales de mai sus; la EPM fără testarea fotocelulelor și cu Standby dezactivat, conectați 3/4 la TX/RX și contactul RX 4–5 între 4/COMMON și 8/PHOTO.
Pasul 1. Resetare numai dacă revenirea la setările din fabrică este intenționată
La o conectare nouă, nu este necesar să resetați centrala „pentru orice eventualitate”. Dacă trebuie să ștergeți setările proprii, folosiți procedura de resetare apoi reînvățați dispozitivele și cursa porții.
Pasul 2. Selectați modul AUX și Standby
Pe placa MCA5R30 există butonul Aux PRG. La fotocelulele cu releu, verificați ca LP să fie aprinsă; pentru AUX folosit ca limitator, LP trebuie să fie stinsă. Pentru conectarea cu releu, alegeți schema în funcție de starea activată sau dezactivată a funcției Standby. Selectarea AUX, de una singură, nu înlocuiește alimentarea corectă a TX/RX.
După conectarea alimentării, LED-ul verde BlueBUS trebuie să clipească regulat, aproximativ o dată pe secundă, indicatoarele fotocelulelor trebuie să semnalizeze funcționarea, iar lampa FLASH trebuie să fie stinsă. Dacă una dintre verificări nu este în regulă, controlați conexiunile înainte de învățare.
Pasul 3. Detectarea dispozitivelor conectate
Țineți apăsate Open + Stop/Set și eliberați butoanele când L1/L2 clipesc rapid, după aproximativ 3 s. La final, L1/L2 trebuie să se stingă, iar STOP să rămână aprins. Efectuați învățarea și fără dispozitive conectate la BlueBUS/STOP și repetați-o după schimbarea accesoriilor.
Pasul 4. Detectarea mișcării canaturilor

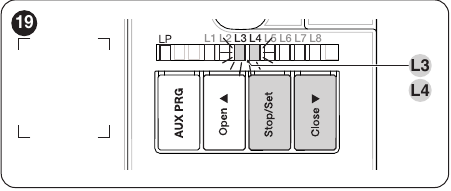

Butoanele și LED-urile L3/L4 folosite la învățarea cursei. Faceți clic pe imagine pentru a o mări.
Deplasați canaturile deblocate aproximativ la jumătatea cursei, blocați din nou motoreductoarele și verificați forța motorului (nivelul II/L6) înainte de învățare. Țineți apăsate Stop/Set + Close și eliberați-le când L3/L4 clipesc rapid, după aproximativ 3 s. Centrala va închide succesiv M1 și M2, va deschide M2 și M1, apoi va închide M1 și M2. Dacă operațiunea reușește, L3/L4 se sting.
Dacă un canat se deschide în loc să se închidă, întrerupeți învățarea apăsând Open sau Close. Cu alimentarea deconectată, inversați între ele cele două fire de direcție ale motorului respectiv; COMMON și PE rămân neschimbate. La 230 V AC nu este vorba de „inversarea polarității”. Apoi repetați învățarea. Fotocelula sau STOP pot întrerupe învățarea.
Pasul 5. Telecomanda și testul funcțional
Efectuați asocierea în funcție de receptorul instalat efectiv: SMXI, OXI sau un alt modul compatibil. Procedura SMXI existentă este prezentată în secțiunea despre radio; nu este necesar să resetați centrala pentru aceasta. Testați OPEN, CLOSE, STOP, ambele direcții și reacția fotocelulelor.
Reglarea manuală a pozițiilor limită și a încetinirii

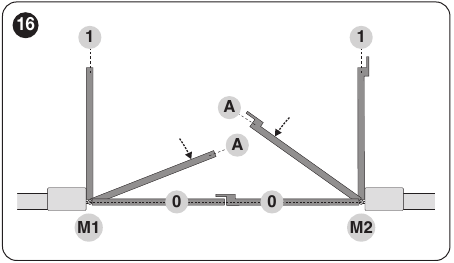

R30 folosește pozițiile 0, A și 1. Învățarea manuală completă se pornește în timpul clipirii rapide L3/L4, printr-o apăsare scurtă a Stop/Set; învățarea mixtă a pozițiilor selectate necesită învățarea automată prealabilă. Punctul A poate fi configurat numai după ce a fost învățată poziția deschisă a canatului respectiv.
Imagine originală 16 NICE. Faceți clic pe imagine pentru a o mări.
Învățare manuală completă
Poarta trebuie să fie oprită, motoarele blocate pentru funcționare, iar dispozitivele conectate trebuie să fi fost deja învățate. Apăsați simultan Stop/Set + Close, eliberați-le după aproximativ 3 s, când L3/L4 clipesc rapid, apoi apăsați scurt Stop/Set. LED-ul L1 începe să clipească. Apăsați scurt Open sau Close pentru a muta selecția LED-ului care clipește; țineți apăsat Open sau Close pentru a deplasa canatul corespunzător. În fiecare poziție dorită, țineți apăsat Stop/Set cel puțin 3 s. După 2 s, LED-ul corespunzător se aprinde continuu; după eliberare, începe să clipească următorul. Nu lăsați să treacă mai mult de 10 s între apăsările succesive; altfel, procedura se încheie și salvează modificările efectuate până atunci.
| Ordine / LED | Ce trebuie reglat | Cum se confirmă |
|---|---|---|
| 1 / L1 | Deplasați M1 în poziția complet închisă 0 | Țineți apăsat Stop/Set cel puțin 3 s; apoi clipește L2. |
| 2 / L2 | Deplasați M2 în poziția complet închisă 0 | Țineți apăsat Stop/Set cel puțin 3 s; apoi clipește L5. |
| 3 / L5 | Deplasați M2 până la punctul A, unde începe să încetinească la închidere | Țineți apăsat Stop/Set cel puțin 3 s; apoi clipește L6. |
| 4 / L6 | Deplasați M1 până la punctul A, unde începe să încetinească la închidere | Țineți apăsat Stop/Set cel puțin 3 s; apoi clipește L7. |
| 5 / L7 | Deplasați M2 în poziția complet deschisă 1 | Țineți apăsat Stop/Set cel puțin 3 s; apoi clipește L8. |
| 6 / L8 | Deplasați M1 în poziția complet deschisă 1 | Țineți apăsat Stop/Set cel puțin 3 s, apoi eliberați butonul. |
Producătorul precizează că punctele A pot fi reglate numai după învățarea pozițiilor deschise. Dacă placa nu le are încă după prima învățare manuală, salvați mai întâi L7/L8, apoi repetați procedura pentru L5/L6. Pentru un singur canat se folosesc numai L2, L5 și L7. După învățare, efectuați un ciclu complet de deschidere și închidere; la deschidere, canaturile trebuie să se oprească la câțiva centimetri înainte de opritorul mecanic, iar la închidere trebuie să ajungă la opritorul de închidere.
Reglarea fină mixtă a pozițiilor învățate
Mai întâi, învățarea automată trebuie să se încheie cu succes. Apoi țineți apăsate Stop/Set + Close și eliberați butoanele când L1 începe să clipească. Selectați LED-ul poziției apăsând scurt Open/Close, deplasați canatul ținând apăsat butonul și salvați poziția ținând apăsat Stop/Set cel puțin 3 s. Reglați celelalte poziții în același mod. După modificare, testați un ciclu complet al porții.
Modul Standby
MC800 cu placa MCA5R30 are modul de economisire a energiei Standby. Când este activat, centrala intră în acest mod la aproximativ 5 minute după o mișcare încheiată corect; dacă nu a fost încă configurată, după aproximativ 10 minute. În acest mod, ieșirea OutSTB este dezactivată, iar consumul centralei propriu-zise, cu conectarea corectă și fără a include accesoriile, scade sub 0,5 W. Conectați fotocelulele cu releu în funcție de activarea sau dezactivarea Standby.
La pornirea alimentării, trei clipiri ale LED-urilor L1–L8 confirmă că Standby este activ. Pentru a schimba modul, țineți apăsate simultan Open + Stop/Set + Close și eliberați-le la a treia clipire; la activare, L1–L8 vor clipi din nou de trei ori, iar la dezactivare nu. După modificare, verificați conexiunile și testați fotocelulele.
Programarea funcțiilor și a parametrilor
Cu poarta oprită, țineți apăsat Stop/Set până când L1 începe să clipească. Open/Close selectează opțiunea. La nivelul I, o apăsare scurtă pe Stop/Set schimbă starea: clipire scurtă = OFF, clipire lungă = ON. Din fabrică, funcțiile de nivel I sunt dezactivate. Nu așteptați mai mult de 20 s între apăsările succesive; după terminare, așteptați aproximativ 10 s pentru ieșirea din mod.
Nivelul I – funcții ON/OFF
| LED – funcție | Stare ON și OFF |
|---|---|
| L1 – Închidere automată | ON: După deschidere, cronometrează pauza și închide poarta. OFF (din fabrică): Mod semiautomat. |
| L2 – Închidere după activarea fotocelulei | ON: Cu L1 activă, scurtează pauza la 5 s după declanșare; chiar și fără L1, poate porni închiderea după declanșare, cu pauza setată. OFF (din fabrică): Fără această funcție asociată. |
| L3 – Închidere obligatorie | ON: După revenirea alimentării, verifică timp de 10 s dacă poarta este deschisă, apoi o închide după o presemnalizare de 5 s. OFF (din fabrică): Poarta rămâne în poziția în care se află. |
| L4 – Apăsare suplimentară pentru broască | ON: Înainte de deschidere, împinge scurt poarta în direcția închiderii. OFF (din fabrică): Fără apăsare suplimentară. |
| L5 – FLASH ca iluminare | ON: Schimbă funcția ieșirii FLASH, transformând-o în lumină auxiliară. OFF (din fabrică): FLASH comandă lampa de semnalizare. |
| L6 – Presemnalizare | ON: Lampa de semnalizare clipește timp de 3 s înainte de mișcare. OFF (din fabrică): Mișcarea începe imediat. |
| L7 – CLOSE ca Partial Open 1 | ON: Intrarea CLOSE declanșează deschiderea parțială. OFF (din fabrică): Intrarea închide. |
| L8 – Menținerea presiunii | ON: Pentru actuatoarele hidraulice compatibile, după 4 h de închidere, presiunea este restabilită printr-o scurtă închidere. OFF (din fabrică): Fără restabilirea presiunii. |
Nivelul II – valorile parametrilor
Selectați LED-ul de intrare al parametrului, apoi țineți apăsat Stop/Set aproximativ 3 s până se aprinde LED-ul valorii curente. Țineți în continuare apăsat Stop/Set și selectați cu Open/Close noul LED al valorii. După eliberare, așteptați revenirea la modul normal. LED-ul de intrare și LED-ul valorii au semnificații diferite. Valoarea evidențiată este setarea implicită din fabrică.
| LED de intrare – parametru | LED de setare – valoare |
|---|---|
| L1 – Timp de pauză Durata până la închiderea automată. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Secvențiere Secvența comenzilor SbS, OPEN, CLOSE și radio; la L4, L5, L7 și L8 se modifică și comportamentul OPEN și CLOSE. |
L1 – deschide–oprește–închide–oprește L2 – deschide–oprește–închide–deschide L3 – deschide–închide–deschide–închide L4 – mod condominiu L5 – mod condominiu 2 L6 – secvențiere 2; o comandă scurtă deschide parțial L7 – comandă cu menținere apăsată L8 – deschidere semiautomată, închidere cu menținere apăsată |
| L3 – Întârzierea deschiderii Decalajul dintre canaturi la deschidere, exprimat ca procent din timpul de funcționare. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Întârzierea închiderii Decalajul dintre canaturi la închidere, exprimat ca procent din timpul de funcționare. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Echilibrarea timpilor Modifică durata de închidere în raport cu cea de deschidere. Citiți valoarea inițială de pe LED-ul plăcii respective. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Forța motoarelor Forța ambelor motoare; verificați mecanismul înainte de a o mări. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Timp de pornire graduală Durata pornirii graduale la începutul mișcării. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Deschidere parțială Intervalul comenzii Partial Open 1. În cazul ambelor canaturi, procentul se calculează pornind de la deschiderea setată mai mică. |
L1 – M2 la ¼ L2 – M2 la ½ L3 – M2 la ¾ L4 – M2 complet L5 – ambele canaturi la ¼ L6 – ambele canaturi la ½ L7 – ambele canaturi la ¾ L8 – ambele canaturi la deschiderea completă mai mică |
La L2/L4 (mod condominiu), în timpul deschiderii, comanda SbS sau OPEN nu schimbă nimic, iar CLOSE inversează direcția; în timpul închiderii, SbS sau OPEN inversează direcția, iar CLOSE nu schimbă nimic. L2/L5 are aceeași funcționare de bază, dar o comandă menținută apăsată mai mult de 2 s declanșează STOP. La L2/L6, o comandă scurtă de până la 2 s provoacă o deschidere parțială; L2/L7 necesită menținerea continuă a comenzii, iar L2/L8 necesită menținerea comenzii în timpul închiderii.
Pentru parametrul II/L5, două valori sunt marcate ca setări implicite: L4 = 40 % și L5 = 60 %. Înainte de modificare, citiți LED-ul valorii care este aprins efectiv pe placa respectivă.
Exemplu: 60 s: activați nivelul I/L1 iar la nivelul II/L1 selectați valoarea L5. Dacă L2 este activă după fotocelulă, timpul de pauză se poate scurta.
Telecomenzi și programatoare de service
Receptorul SMXI sau OXI din instalația existentă poate fi păstrat dacă este compatibil cu telecomenzile utilizate. Instalați receptorul plug-in cu alimentarea deconectată. Pentru un receptor nou, urmați propriul manual; aceeași frecvență a telecomenzilor nu este suficientă.

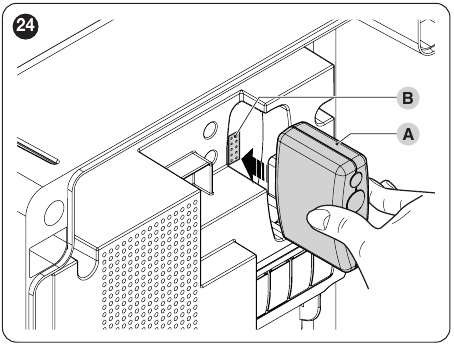

Imaginea 24 NICE. Faceți clic pe imagine pentru a o mări.
| Ieșirea receptorului SMXI/SMXIS sau OXI în modul 1/2 | Comanda centralei |
|---|---|
| 1 | SbS – secvențiere |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Pentru un SMXI existent: în modul I, țineți apăsat butonul receptorului cel puțin 3 s până se aprinde LED-ul, apoi, în decurs de 10 s, țineți apăsat butonul telecomenzii cel puțin 2 s. Trei clipiri confirmă memorarea. Pentru o anumită comandă, utilizați modulul corespunzător II al receptorului; nu aplicați automat această procedură la OXI sau OXIBD.
NICE OXIBD se montează în conectorul SM; antena se conectează direct la receptor. Telecomanda NICE ON3EBD se împerechează conform instrucțiunilor receptorului utilizat. Comenzile extinse din tabelul următor sunt valabile pentru receptoarele OXI/OXIFM/OXIT/OXITFM. Pentru OXIBD, urmați propriile instrucțiuni.
Modul extins II al receptoarelor OXI/OXIFM/OXIT/OXITFM: atribuiți numărul comenzii unui buton conform instrucțiunilor receptorului respectiv. Tabelul următor nu descrie modul OXIBD.
| Nr. | Comandă | Efect |
|---|---|---|
| 1 | SbS | Deschidere secvențială. |
| 2 | Partial 1 | Deschidere parțială în funcție de parametrul de nivel II/L8. |
| 3 | OPEN | Deschidere. |
| 4 | CLOSE | Închidere. |
| 5 | STOP | Oprirea mișcării. |
| 6 | SbS în regim de condominiu | Comandă în regim de condominiu. |
| 7 | SbS cu prioritate ridicată | Comanda este acceptată și de automatizarea blocată. |
| 8 | Partial 2 | Canatul M2 se deschide pe jumătate. |
| 9 | Partial 3 | Ambele canaturi se deschid pe jumătate. |
| 10 | Deschidere și blocare | După deschidere, blochează comenzile obișnuite ulterioare. |
| 11 | Închidere și blocare | După închidere, blochează comenzile obișnuite ulterioare. |
| 12 | Blocarea automatizării | Oprește mișcarea și blochează comenzile obișnuite ulterioare. |
| 13 | Deblocarea automatizării | Restabilește comanda obișnuită. |
| 14 | Iluminare cu temporizator | Aprinde lumina auxiliară, care se stinge automat după un timp. |
| 15 | Iluminare ON/OFF | Comută lumina auxiliară între pornit și oprit. |
BusT4 și programare
NICE IBT4N se montează în conectorul plăcii, cu alimentarea oprită. Permite conectarea NICE OVIEW conform propriilor instrucțiuni. În cazul modulului NICE BIDIWIFI verificați compatibilitatea și funcțiile disponibile pentru MCA5R30 în instrucțiunile actualizate ale modulului.

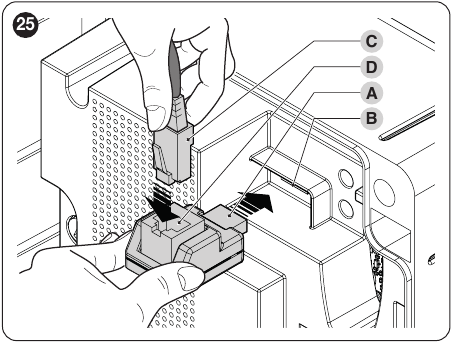

Figura 25 NICE. Faceți clic pe imagine pentru a o mări.
Diagnosticare și depanare
În caz de eroare, notați numărul de clipiri roșii ale LED-ului BlueBUS și starea celorlalte LED-uri. Două clipiri verzi rapide indică o schimbare la intrare sau o comandă recepționată. Când modul Standby este activ, o parte dintre indicatoare se pot stinge după o perioadă de inactivitate.

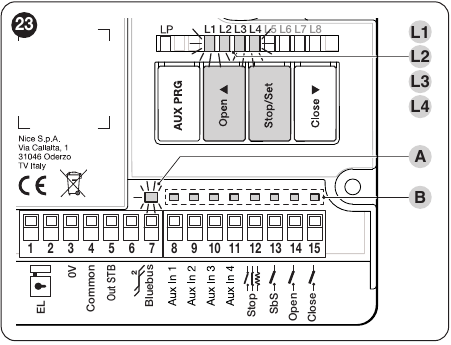

Figura 23 NICE indică BlueBUS, STOP și LED-urile de stare. Faceți clic pe imagine pentru a o mări.
| Simptom / cod | Verificare și soluție |
|---|---|
| 1 clipire roșie | Modificarea configurației BlueBUS – verificați adresele și repetați procesul de învățare. |
| 2 clipiri roșii | Fotocelula împiedică mișcarea – verificați obstacolele, alinierea, alimentarea. |
| 4 clipiri roșii | STOP – verificați dispozitivul de siguranță și cablajul. |
| 5 clipiri roșii | Eroare a parametrilor interni; după 30 s încercați o comandă, iar dacă eroarea reapare, solicitați service. |
| 7 clipiri roșii | Eroare electrică; L1 = protecție/motor deconectat, L2 = limitator de cursă învățat incorect, L3 = limitator de cursă prezent, dar neînvățat, L4 = anomalie generală. |
| 8 clipiri roșii | Comandă continuă – verificați butonul sau releul. |
| 9 clipiri roșii | Automatizare blocată prin comandă; deblocați-o cu comanda corespunzătoare. |
| LED-uri pe placă | Semnificație / prima verificare |
|---|---|
| BlueBUS verde 1×/s | Funcționare normală. |
| BlueBUS stins permanent / aprins | Alimentare, siguranță sau defect al plăcii. |
| STOP stins | Activ sau defect STOP. |
| SbS / OPEN / CLOSE aprins | Intrarea corespunzătoare este activă; o stare permanentă fără comandă explică blocarea. |
| LS1/LS2 OPEN/CLOSE | Dacă sunt conectați limitatori de cursă, interpretați semnalele în funcție de cablarea și modul AUX; schimbarea stării trebuie să corespundă mișcării. |
| L1 + L2 clipesc lent | Învățați dispozitivele. |
| L3 + L4 clipesc lent | Învățați cursa sau verificați dacă setarea plăcii a fost modificată. |
Siguranță 5 A F
Placa MCA5R30 are o siguranță rapidă de 5 A F. Înainte de verificare, întrerupeți alimentarea și înlocuiți siguranța numai cu una de același tip.
Pe capac este inscripționat 5 A F. Faceți clic pe imagine pentru a o mări.
Ștergerea memoriei unității de comandă
Resetarea șterge setările personalizate; nu este un pas inițial obligatoriu la o instalare nouă. Țineți apăsate Open + Close până când L1/L2 încep să clipească, apoi eliberați. Setați din nou modul AUX, programați dispozitivele și cursa, verificați parametrii personalizați și efectuați teste. Memoria receptorului plug-in are o procedură separată.
Mișcare temporară în cazul defectării unui dispozitiv de siguranță
Dacă, în cazul unei defecțiuni la intrarea de siguranță, dispozitivul nu acceptă o comandă obișnuită, producătorul permite mișcarea temporară prin menținerea continuă a comenzii: transmiteți comanda, repetați-o în cel mult 3 s și țineți apăsat. După aproximativ 2 s, poarta se mișcă numai cât timp țineți apăsat. Apoi remediați cauza defecțiunii și testați din nou dispozitivele de siguranță.
Date tehnice și verificare
| Parametru | MCA5R30 / MC800R30 |
|---|---|
| Alimentarea unității de comandă | 120–250 V AC, 50/60 Hz; în rețeaua noastră, 230 V AC. |
| Putere nominală | 900 W. |
| Consum în standby | Mai puțin de 0,5 W fără accesorii, când conexiunile sunt realizate conform schemei originale. |
| Motoare | Unul sau două motoare de acționare adecvate, de 230 V AC. |
| FLASH | Lampă de semnalizare pentru tensiunea rețelei, max. 21 W. |
| EL | Încuietoare electrică 12 V AC, max. 15 VA. |
| OutSTB | 24 V, max. 4 W; se oprește în standby. |
| BlueBUS | Cel mult 15 unități de sarcină. |
| Temperatura de funcționare / grad de protecție | −20 până la +55 °C / IP54, dacă carcasa este intactă. |
| Dimensiunile și greutatea carcasei | 310 × 232 × 122 mm; 4,1 kg. |
După configurare, testați deschiderea, închiderea și oprirea cu fiecare comandă utilizată. Testați separat fiecare pereche de fotocelule și fiecare dispozitiv STOP, inclusiv în timpul mișcării; verificați ordinea canaturilor și opritoarele. În cazul unei întreruperi a alimentării, deblocați doar motoarele de acționare, conform instrucțiunilor acestora.
Verificați automatizarea cel puțin o dată la fiecare 6 luni. Pentru o solicitare de service, sunt utile marcajul MCA5R30 și cele ale motoarelor, o fotografie a bornelor, starea LED-urilor și numărul de clipiri roșii ale BlueBUS.
PDF-ul de mai jos este pentru placa mai veche MCA5, cu OGI și Photo PRG. MCA5R30 furnizată are OutSTB și Aux PRG; pentru conectarea și configurarea acesteia, folosiți procedurile de mai sus de pe această pagină.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
