Descrierea produsului NICE EPSB - Era Photocell Slim - fotocelule cu conexiune BlueBUS, (1 pereche)
Înlocuitor pe deplin compatibil fotocelulelor NICE MOFB într-un design SLIM îngust.
Fotocelule de siguranță pentru exterior NICE EPSB (specificație tehnică) se montează față în față, pe lățimea deschiderii porții sau în orice zonă în care există riscul ca poarta să lovească un obstacol. Acestea emit un fascicul infraroșu de-a lungul axei optice; dacă fasciculul este întrerupt, transmit porții un semnal de oprire. Pot fi utilizate numai cu dispozitive care acceptă tehnologia NICE BlueBUS.
Montarea fotocelulelor NICE EPSB

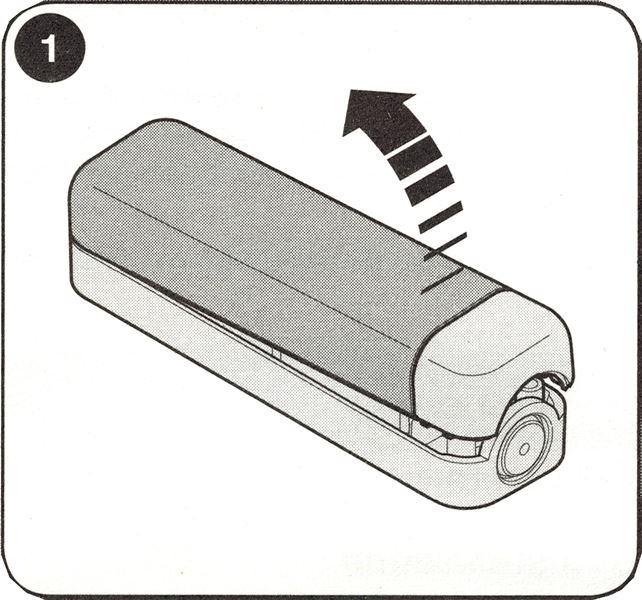

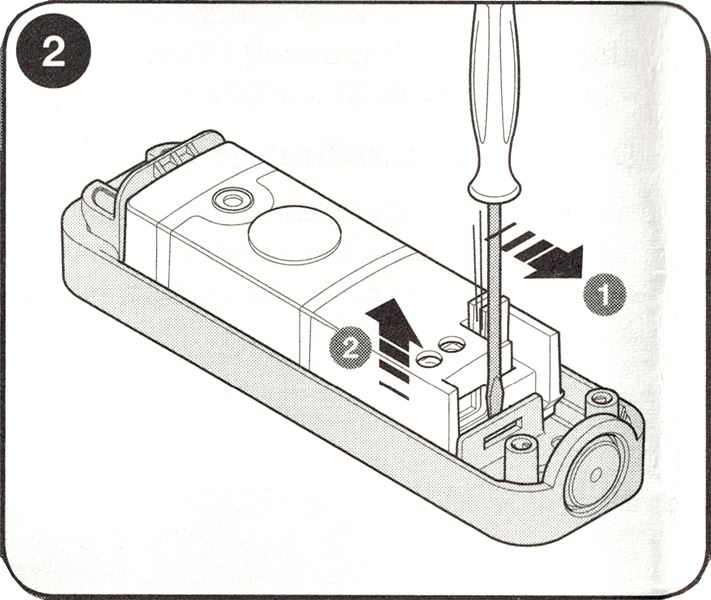

| 1. Deschideți fotocelula | 2. Scoateți placa electronică urmând săgețile din imagine |
|---|---|
 |
 |

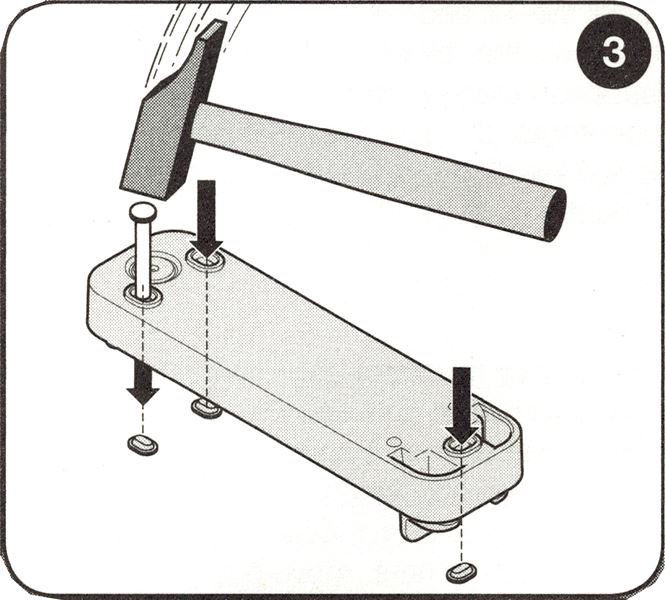

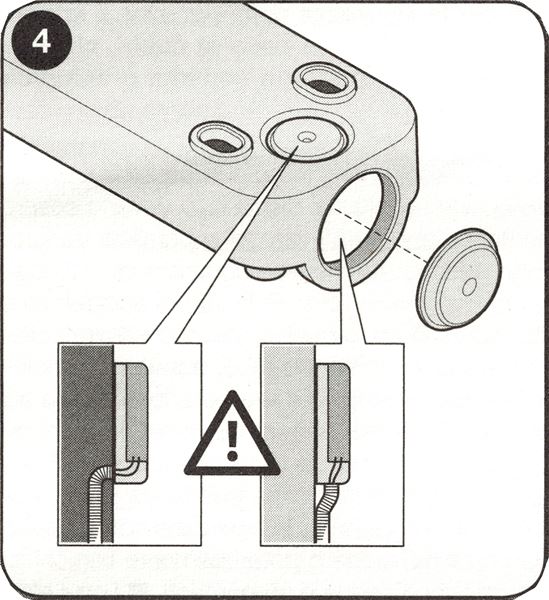

| 3. Perforați găurile necesare pentru montaj | 4. Perforați orificiul necesar pentru trecerea cablurilor |
 |
 |

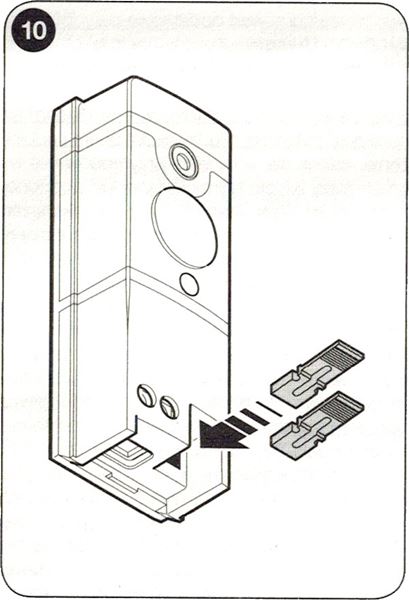

| 5. Consultați exemplele de situații, pentru a afla cum să poziționați fotocelulele la locul instalării. | 6. În funcție de poziția fotocelulelor la locul instalării, configurați punțile de adresare conform tabelului. |
|
 |

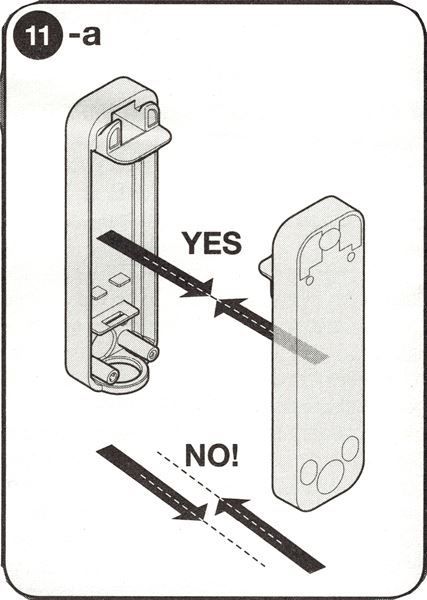

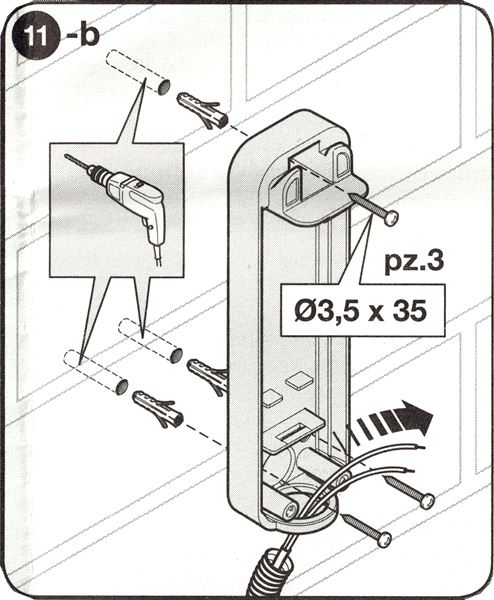

| 7. Poziționați fotocelulele perpendicular, față în față | 8. Montați corpul fotocelulelor pe perete sau pe stâlp |
 |
 |

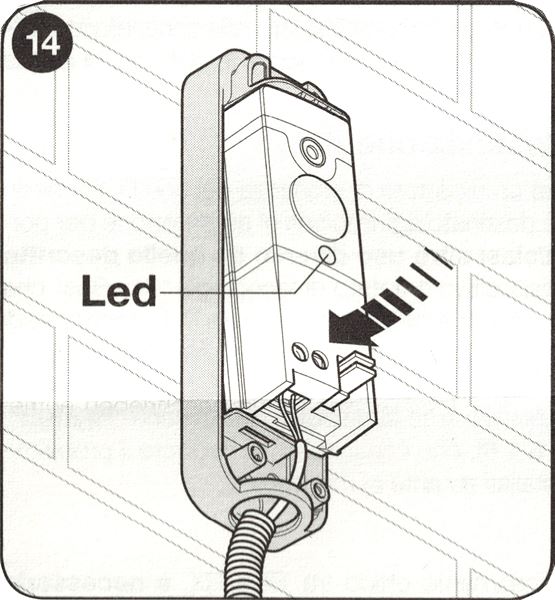

| 9. Conectați cablurile fotocelulelor (desigur, deconectați mai întâi alimentarea cu energie electrică) | 10. Montați placa electronică conectată în corpul fotocelulei și alimentați-o cu energie electrică. Efectuați etapa de detectare a dispozitivelor conectate la unitatea de comandă a motorului. |
 |
 |

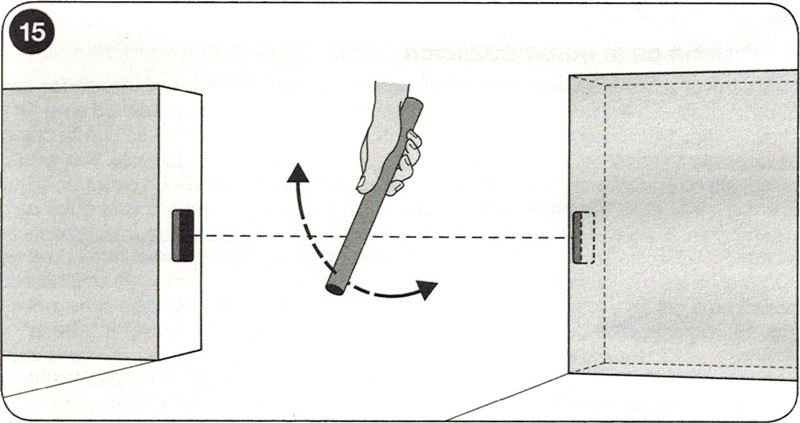

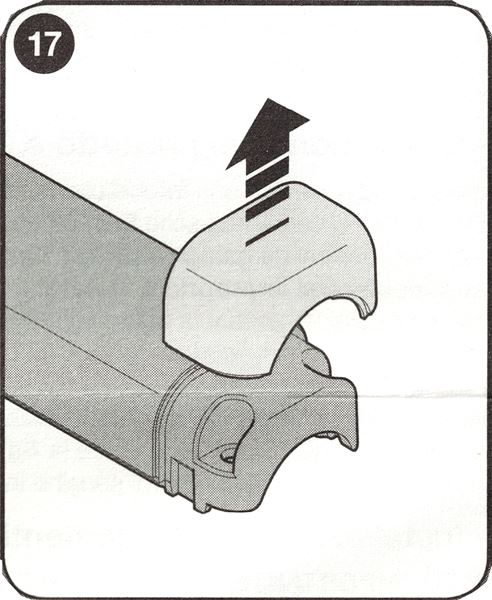

| 11. Testați fotocelulele. Dacă întâmpinați vreo problemă, urmați instrucțiunile din secțiunea de diagnosticare | 12. Scoateți dopul de pe capacul fotocelulei |
 |
 |

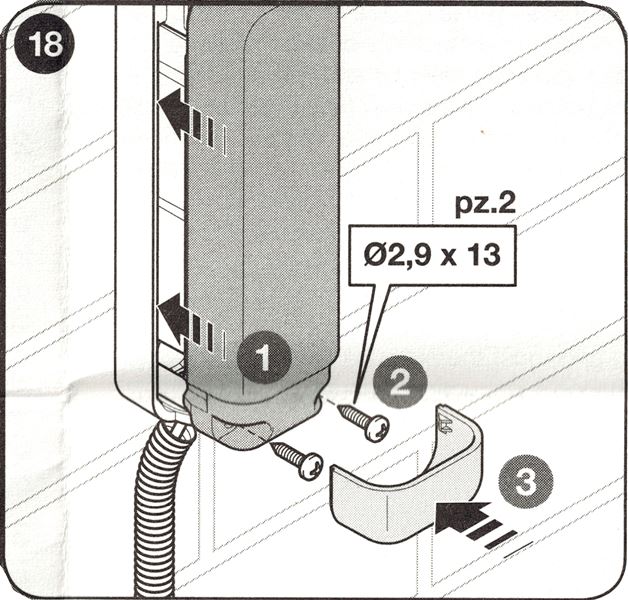

| 13. Puneți capacul fotocelulei, strângeți șuruburile și montați dopul | |
 |
Conectarea mai multor perechi de fotocelule NICE EPSB la rețeaua de date NICE BlueBUS

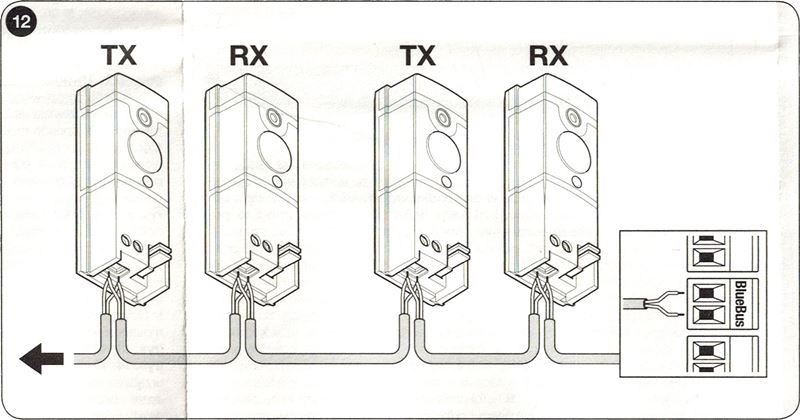

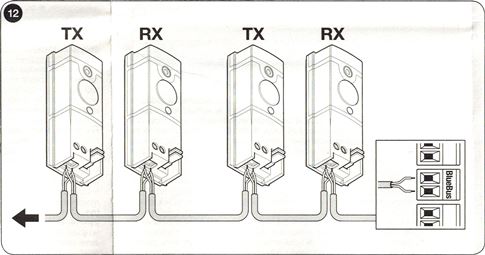

Poziționați fotocelulele în jurul porții sau al porților, conform exemplelor de situații pentru conectarea completă și configurați punțile conform tabelului punților fotocelulelor NICE EPSB motorului porții. Pentru a evita interferențele între perechile amplasate aproape una de alta, trebuie să respectați, conform acestor exemple de situații, orientarea emițătoarelor și a receptoarelor, TX și RX. Conectați fotocelulele în paralel, conform imaginii (nu este necesar să respectați polaritatea):

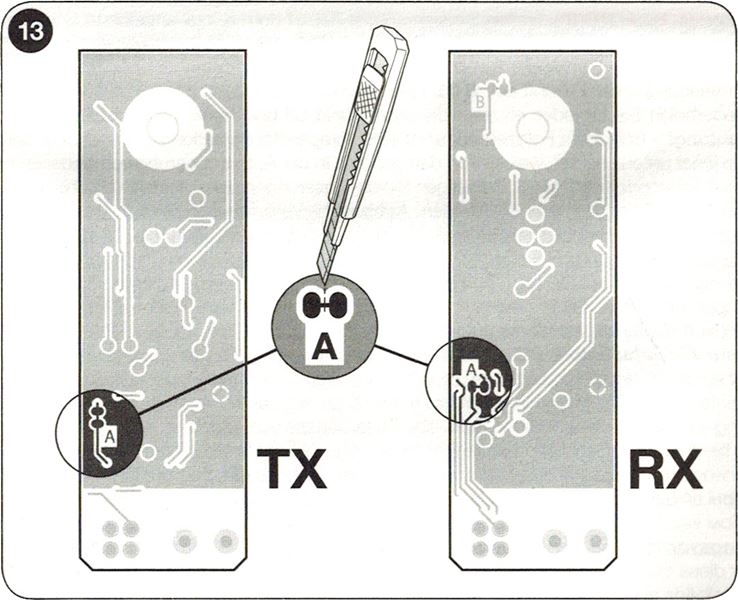

Dacă doriți ca fotocelulele să funcționeze ca dispozitive de deschidere a porții (vezi FA1 și FA2 în exemplele de situații), adică atunci când vehiculul trece între axele lor optice, acestea să deschidă poarta, trebuie să întrerupeți conexiunea A atât la emițătorul TX cât și la receptorul RX, vezi imaginea:
Exemple de situații pentru conectarea completă a mai multor perechi de fotocelule NICE EPSB motorului

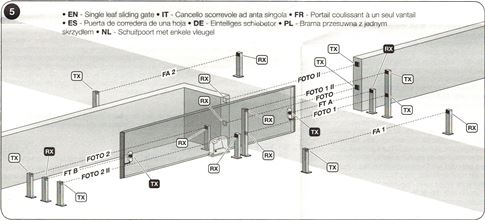

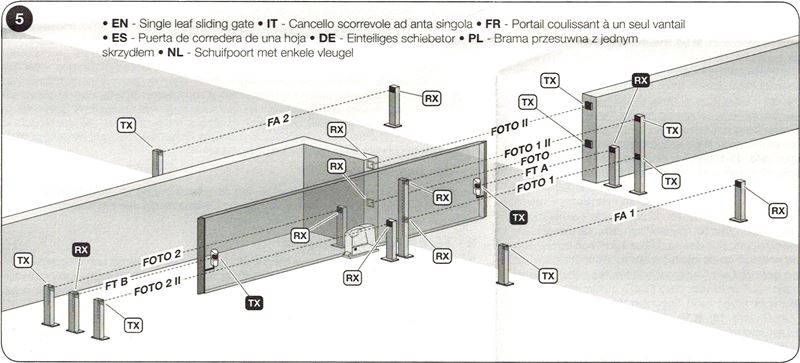

1. Poartă culisantă cu un singur canat

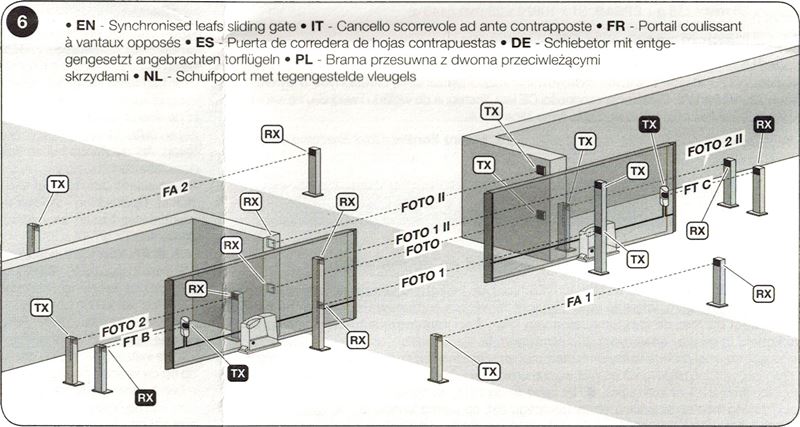

2. Două porți culisante sincronizate, care se deschid una spre cealaltă

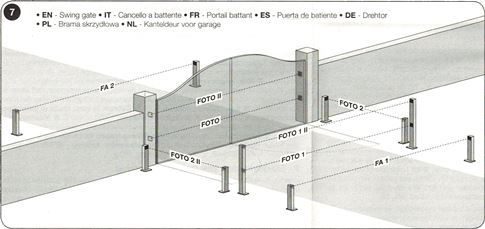

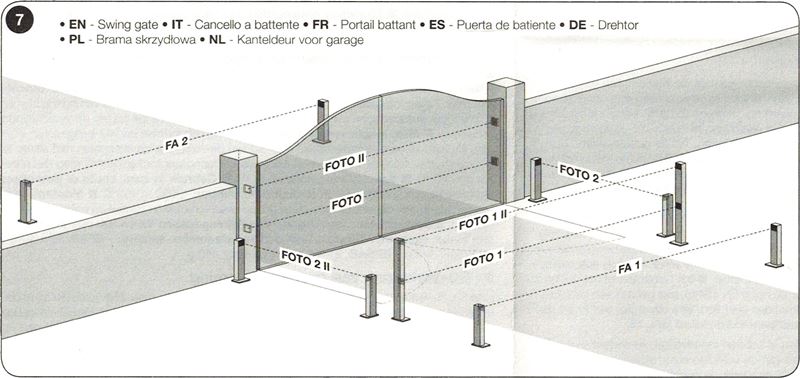

3. Poartă batantă

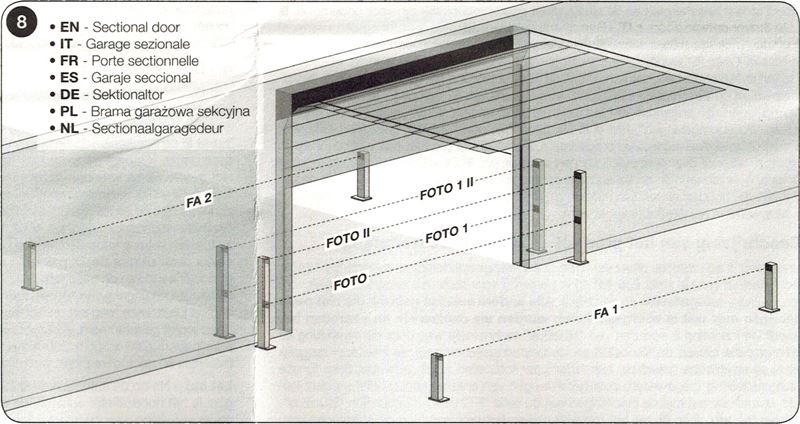

4. Ușă de garaj secțională

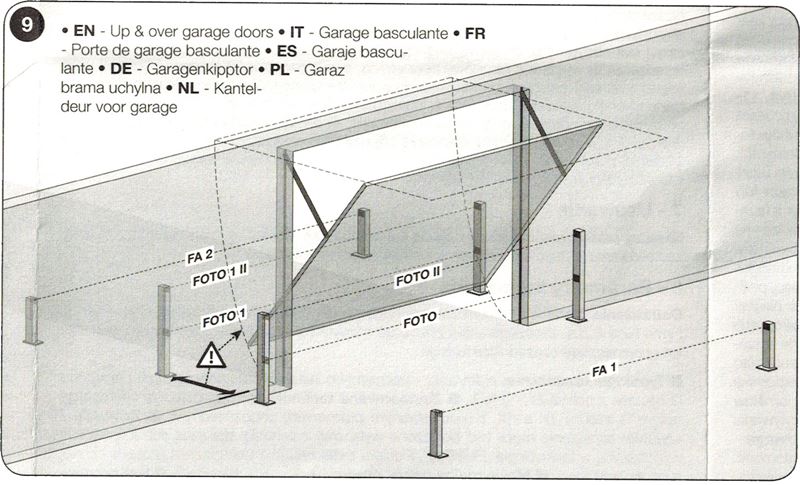

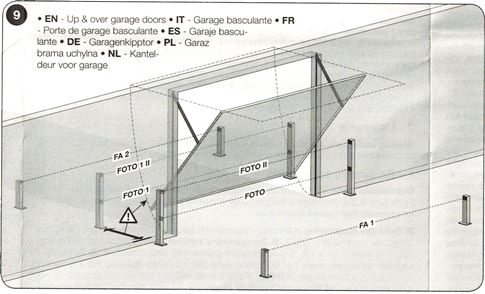

5. Ușă de garaj basculantă
Tabelul punților de configurare pentru fotocelulele NICE EPSB al automatizării porții
|
Conectarea mai multor perechi de fotocelule la sistem BlueBUS se realizează prin configurarea unor combinații diferite de punți, fiecare pereche conectată trebuind să aibă o combinație unică de punți. Asigurați-vă că în aceeași rețea de date BlueBUS nu există două perechi cu aceeași combinație. În cadrul unei perechi de fotocelule, puntea trebuie configurată la aceeași valoare atât la emițătorul TX, cât și la receptorul RX. Dacă tipul de punte necesită una sau nicio punte de legătură, păstrați întotdeauna punțile rămase pentru utilizări viitoare. |
| Identificarea perechii de fotocelule | Puntea configurată printr-o combinație de punți de legătură |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Dacă, din orice motiv, trebuie să înlocuiți o fotocelulă, este suficient să configurați aceeași punte ca la cea originală; nu este necesară efectuarea etapei de recunoaștere a dispozitivelor.
Verificarea funcționării și depanarea conectării fotocelulelor NICE EPSB
|
După recunoașterea dispozitivelor de către automatizare, verificați dacă LED-ul de pe emițătorul TX și cel de pe receptorul RX clipesc. În funcție de modul în care clipește LED-ul, pot apărea următoarele situații: |
| LED „L” | Situație | Ce trebuie făcut? |
|---|---|---|
| Stins | Fotocelula nu este alimentată sau este defectă. | Verificați dacă tensiunea la bornele de intrare ale fotocelulelor este de aproximativ 8–12 V. Dacă tensiunea este în regulă, este posibil ca fotocelulele să fie defecte. |
| 3 clipiri rapide și o pauză de o secundă | Dispozitivul nu a fost recunoscut de unitatea de comandă a automatizării. | Repetați etapa de recunoaștere la unitatea de comandă. Asigurați-vă că fiecărei perechi de fotocelule îi este atribuită o adresă unică prin intermediul punților. . |
| Clipire foarte lentă | Emițătorul TX emite în mod regulat Receptorul RX primește un semnal excelent |
Funcționare normală |
| Clipire lentă | Receptorul RX primește un semnal bun | Funcționare normală |
| Clipire rapidă | Receptorul RX primește un semnal slab | Funcționare normală. Totuși, este recomandat să verificați alinierea emițătorului TX și a receptorului RX și să vă asigurați că capacele sunt curate. |
| Clipire foarte rapidă | Receptorul RX primește un semnal foarte slab | Funcționare încă normală, dar la limită. Este recomandat să verificați alinierea emițătorului TX și a receptorului RX și să vă asigurați că capacele sunt curate. |
| Aprins | Receptorul RX nu primește niciun semnal | Asigurați-vă că LED-ul de pe TX clipește lent. Verificați dacă există un obstacol pe axa optică dintre emițătorul TX și receptorul RX. Verificați alinierea TX și RX. |
Specificațiile tehnice ale fotocelulelor NICE EPSB
| Tipul produsului | Detector pentru porți batante și culisante automatizate și uși de garaj de tip D conform standardului EN 12453, compus dintr-un emițător TX și un receptor RX. |
|---|---|
| Tehnologie | Interconectare optică directă TX-RX, cu fascicul infraroșu modulat. |
| Alimentare/Ieșire | Dispozitivul poate fi conectat numai la o rețea de date care acceptă interfața NICE BlueBUS, de la care primește tensiunea electrică și transmite semnalul de ieșire. |
| Absorbție | 1 BlueBUS unitate |
| Capacitate de detecție | Obiecte opace mai mari de 50 mm, care traversează axa optică dintre emițătorul TX și receptorul RX cu o viteză mai mică de 1,6 m/s. |
| Unghiul de emisie al emițătorului TX | 20° +-25% |
| Unghiul de recepție al receptorului RX | 8° +-25% |
| Raza normală (utilizabilă) | 15 m (în condiții meteorologice nefavorabile poate fi redusă la jumătate, de exemplu în caz de ceață, ploaie, praf etc.) |
| Raza maximă | 30 m |
| Adresare | 7 perechi cu funcție de protecție și 2 perechi cu funcția de comandă „Deschidere” |
| Utilizare în medii acide, saline sau cu risc crescut de explozie | Nu |
| Montaj | Montaj vertical pe perete; lungimea maximă a cablului pe o ramură a sistemului BlueBUS este de 50m. |
| Clasa de protecție | IP44 |
| Temperatura de funcționare | -20°C până la 55°C |
| Dimensiuni (l×î×a) | 29x105x35mm (o fotocelulă) |
| Greutate | 118g (fotocelulele împreună) |

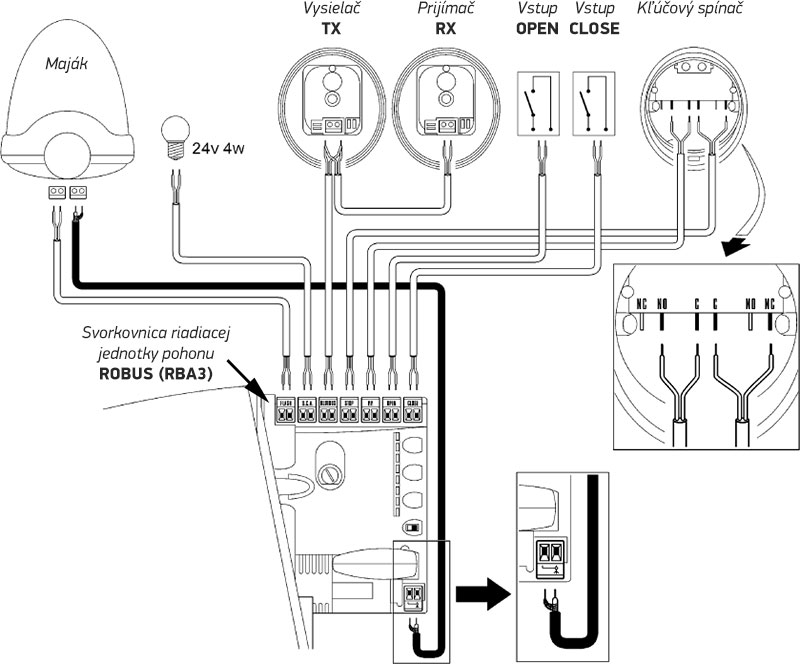

Conectarea fotocelulelor NICE EPSB cu motor NICE Robus 400, 600, 1000

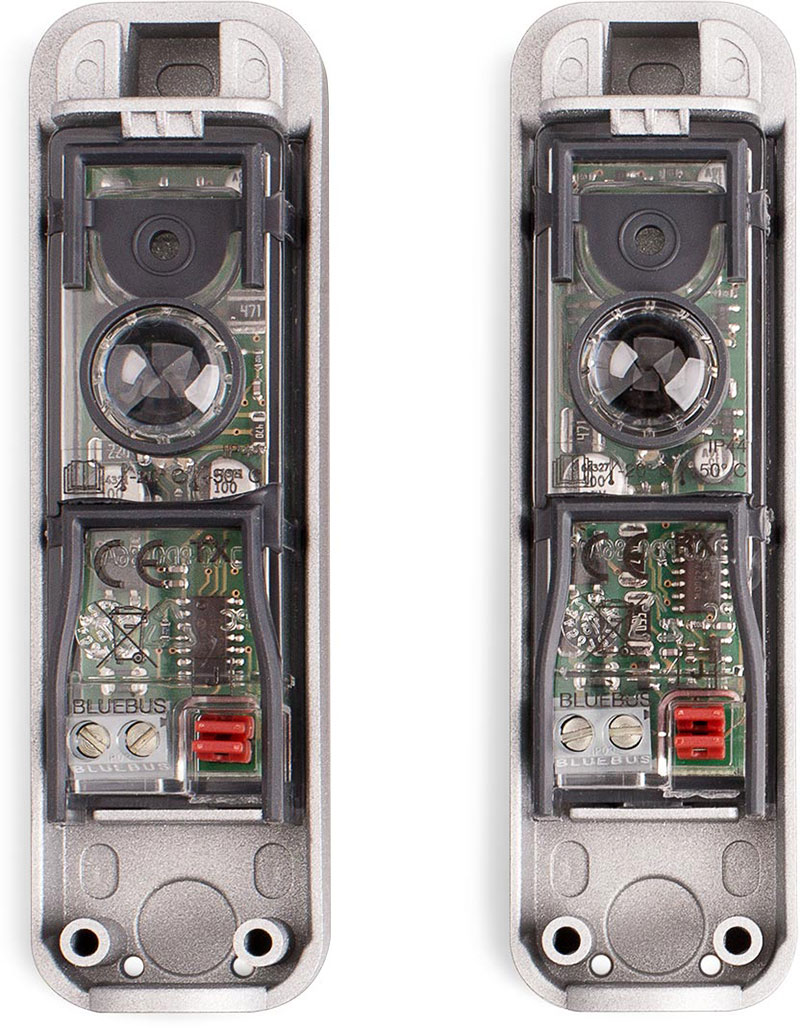

Interiorul fotocelulelor NICE EPSB pentru motoare de porți
