Descrierea produsului NICE Moonclever MC424LR10 - unitate de comandă pentru motoarele de 24 V ale porților batante din gama Wingo
Unitatea centrală de comandă NICE MC424LR10 este înlocuită de modelul NICE MC424LR30, mai nou și pe deplin compatibil..
NICE Moonclever MC424LR10 este o unitate centrală de comandă pentru automatizarea cu o singură foaie, sau cu două foi porților. Sistemele de acționare compatibile cu aceasta trebuie să aibă alimentare 24Vdc.
- Unitatea de comandă deschide și închide sincronizat (și oprește) poarta cu două foi; desigur, poate acționa și un singur motor pentru o poartă cu o singură foaie.
- Potrivită pentru deschiderea porților spre interiorul sau exteriorul proprietății.
- Comandă fără fir de la distanță telecomandă (cu antenă până la 150-200 m).
- Poarta poate fi comandată și prin cablu, cu ajutorul unui buton, al unui videointerfon și al multor alte accesorii (descoperiți toate modalitățile de deschidere a porții).
- Funcționare sigură datorită:
- posibilității de conectare a fotocelulelor care protejează zona de trecere cu o rază infraroșie; dacă aceasta este întreruptă, poarta se oprește și începe să se deschidă (sau să se închidă ori rămâne oprită),
- precum și sensibilității încorporate la obstacole mecanice: dacă poarta lovește un obiect sau o persoană, motoarele nu mai împing, ci se opresc și se deplasează în sens invers,
- și, nu în ultimul rând, alimentării de joasă tensiune, de 24 de volți, sigură pentru motoare și accesorii.
- Cu bateria de rezervă conectată, poarta poate efectua cu ușurință 10 manevre în cazul unei pene de curent.
- Cu încuietoarea electrică conectată, poarta se blochează automat în poziția închisă, astfel încât foile nu se îndoaie; acest lucru este deosebit de util pentru foile mai lungi de 3 m.
- La o singură apăsare a butoanelor, unitatea de comandă acționează singură motoarele între pozițiile complet deschisă și complet închisă și memorează pozițiile de capăt.
- Posibilitatea de a reseta la setările din fabrică (telecomenzile se șterg separat).
Compatibilitate exclusivă cu modelele enumerate în mod expres sisteme de acționare pentru porți batante:
Unitatea centrală de comandă MC424LR10 include unitatea de comandă MCA2R10, amplasată într-o carcasă din plastic standardizată Moonclever. Are un receptor radio încorporat și include, de asemenea, un conector de tip SM pentru conectarea unui alt receptor radio (SMXI, OXI, ...) din telecomenzilor (Flor, Era Flor, Era One, Era Inti, ...).
Datorită tehnologiei 24V este potrivită și pentru sistemul solar NICE Solemyo, care permite alimentarea și în locurile fără acces la o sursă de energie electrică. De asemenea, este posibil să alimentați unitatea de comandă de la bateria de rezervă NICE PS124, care permite efectuarea mai multor manevre de deschidere și închidere a porții batante timp de câteva ore după o pană de curent. În modul standby, unitatea de comandă cu receptor radio conectat consumă doar 2 W (dacă este alimentată de la bateria PS124, sau de la sistemul solar Solemyo, consumul este de doar 0,1 W).
Diagnosticare cu ajutorul LED-ului de diagnosticare.
După evaluarea automată a lungimii foii, se setează intervalele de accelerare și decelerare la deschidere și închidere; de asemenea, se poate seta forță, viteză, deschidere pentru pietoni etc. vezi programarea unității de comandă a motorului. Detectarea obstacolelor pe toată durata mișcării canatului garantează funcționarea în siguranță a motoarelor.
Unitatea de comandă NICE Moonclever MC424LR10 este potrivită pentru condițiile climatice din Slovacia și respectă toate standardele europene de siguranță.
Accesorii compatibile cu unitatea de comandă NICE Moonclever MC424LR10
Vă recomandăm să achiziționați și accesorii opționale compatibile cu unitatea de comandă:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa semnalizează mișcarea porții prin clipire – utilă la ieșirile cu vizibilitate redusă. În plus, are o antenă încorporată, care mărește raza de acțiune a telecomenzii. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotocelule | La închidere, detectează obstacolele și opresc mișcarea – poarta nu va lovi mașina sau persoanele. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Transmițător |
Pentru comanda de la distanță a porții. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Nu este necesar pentru comanda de la distanță a porții, deoarece unitatea de comandă NICE-MCA2R10 are deja un receptor încorporat. | - OXI - SMXI |
| Antenă | Pentru o rază de acțiune mai mare a telecomenzii. | - integrată în lampa de semnalizare ML24T, EL24, ELDC - doar antena ABFKIT, sau ABF |
| Tastatură | Dacă uitați telecomanda sau dacă vin la dumneavoastră multe vehicule ori persoane și nu doriți să dați fiecăruia o telecomandă sau să deschideți manual. | - EDSWG |
Manual pentru unitatea de comandă NICE Moonclever MC424LR10
Manualul unității de comandă NICE Moonclever MC424LR10 poate fi descărcat momentan doar în limba engleză:
Manual pentru unitatea de comandă NICE Moonclever MC424LR10
Instalarea unității de comandă NICE Moonclever MC424LR10
Montarea unității de comandă într-o cutie de montaj standard Moonclever se realizează prin fixarea cu patru șuruburi:
 |
 |

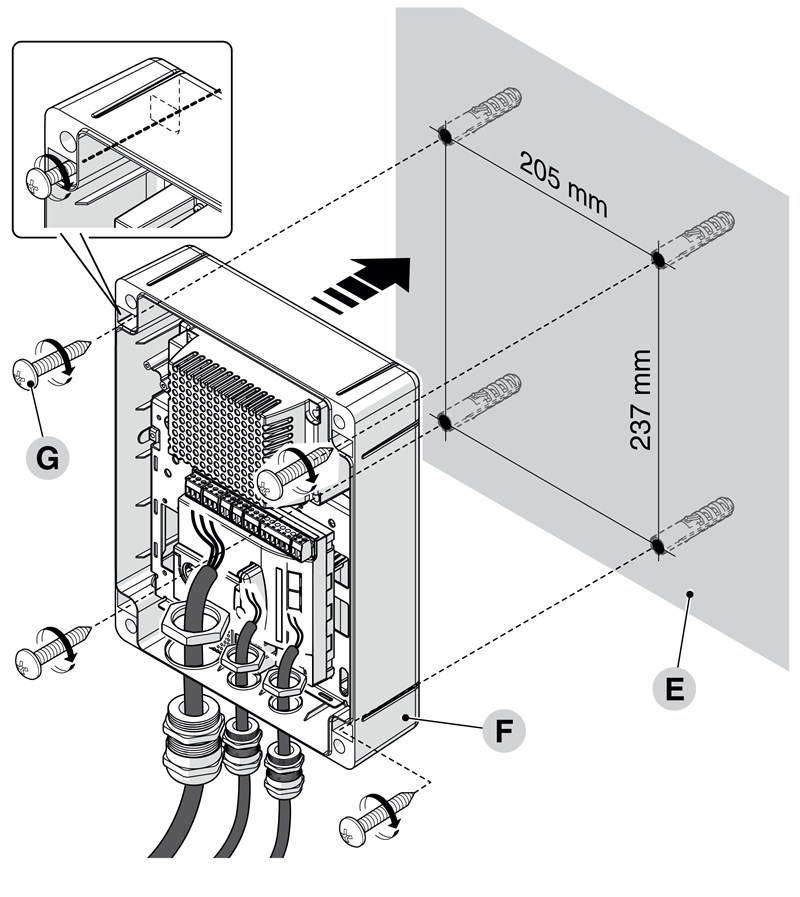

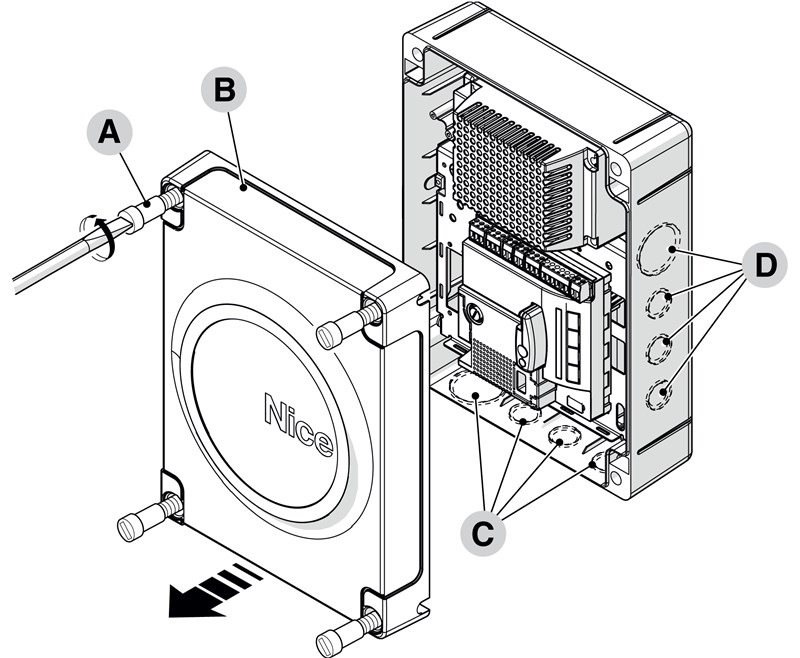

| 1. Deșurubați șuruburile din plastic ale capacului | 2. Fixați cutia centralei cu patru dibluri |
|---|

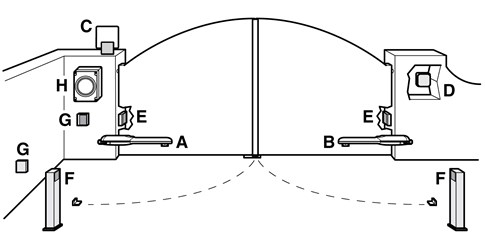

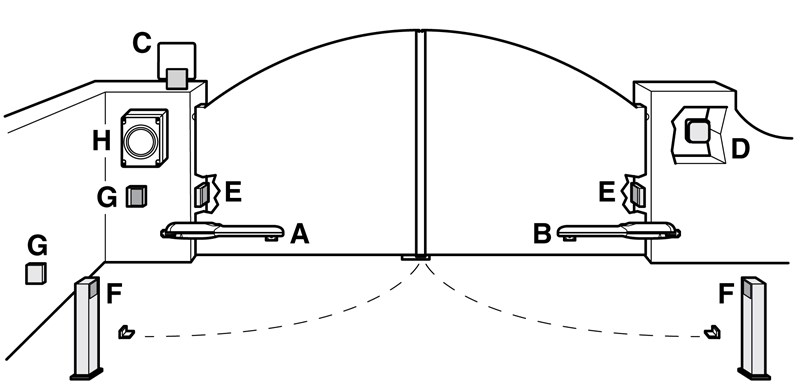

Schema tipică (opțională) de conectare a unității de comandă a motorului și a accesoriilor este următoarea:
Lista accesoriilor
|
|
Notă privind fotocelulele:
| 5. | FOTO | Fotocelulele nu au efect în timpul deschiderii; la închiderea porții, dacă fasciculul este întrerupt, declanșează redeschiderea porții. |
|---|---|---|
| 6. | FOTO1 | Fotocelulele opresc mișcarea porții atât în timpul deschiderii, cât și al închiderii. |
| 7. | FOTO2 | Fotocelulele nu au efect în timpul închiderii; la deschiderea porții, dacă fasciculul este întrerupt, declanșează închiderea porții. |
Schema de conectare a unității de comandă NICE Moonclever MC424LR10
Nu uitați să întrerupeți alimentarea cu energie electrică înainte de conectare, deconectare sau modificarea conexiunilor automatizării atât de la rețea, cât și de la accesoriile conectate, fie de la întrerupătorul automat, prin scoaterea siguranței de alimentare, sau prin deconectarea bateriei de rezervă. Așteptați până când se sting toate LED-urile.
...la rețea
Pentru funcționarea de bază a automatizării, este suficient să conectați la unitatea de comandă a automatizării alimentarea cu energie electrică.

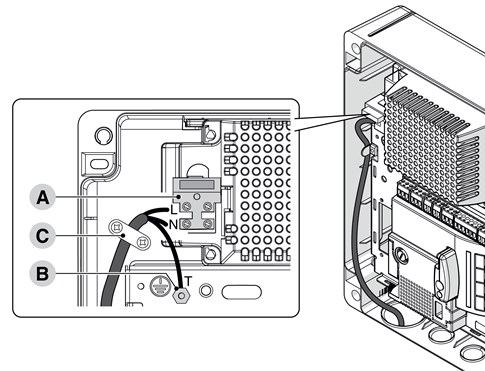

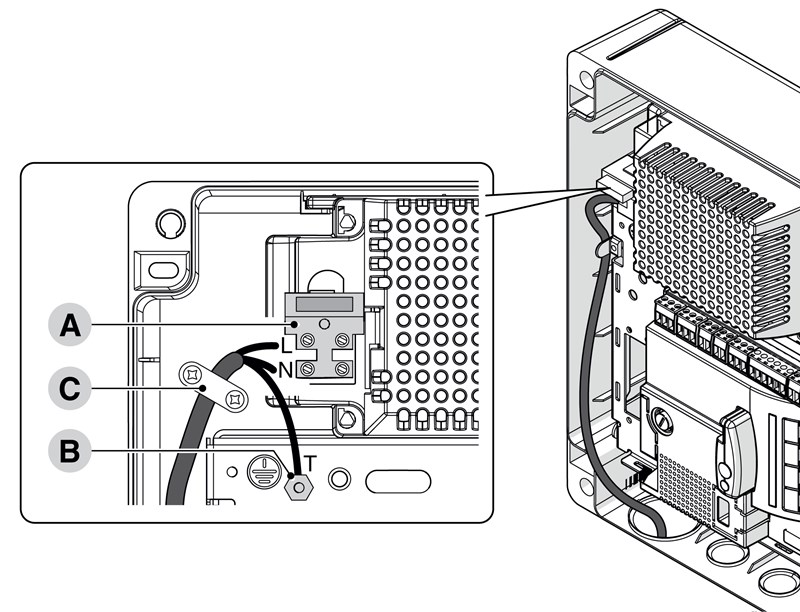

- Deșurubați clema de fixare a cablurilor C
- Conectați faza la blocul de borne A la borna marcată L
- Conectați nulul la blocul de borne A, la borna marcată N
- Înșurubați cablul de împământare la punctul B marcat cu T
...accesoriilor conectate

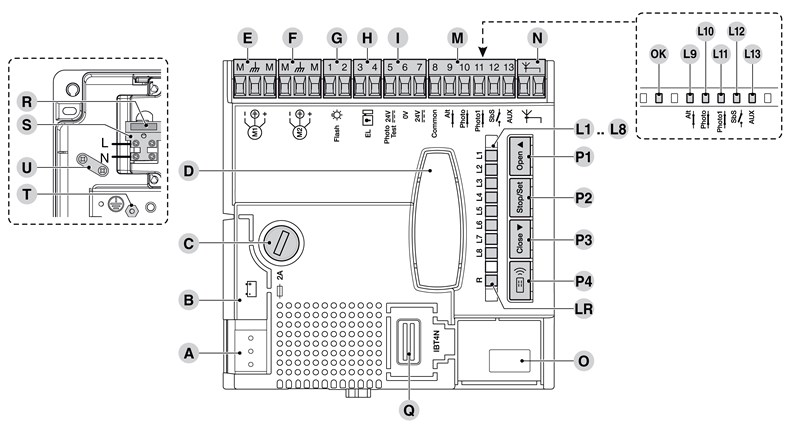

La unitatea de comandă pot fi conectate următoarele accesorii:
| A. | Conector de alimentare 24V |
|---|---|
| B. | Conector pentru conectarea bateriei de rezervă NICE PS124, sau a sistemului solar NICE Solemyo. |
| C. | Siguranța unității de comandă, tip F 2A |
| D. | Conector NICE SM pentru receptorul semnalului radio (de exemplu, SMXI, OXI) |
| E. | Conectarea motorului principal M1 (pornește primul la închidere, iar dacă nu este conectat, unitatea de comandă va identifica automat poarta ca fiind cu un singur canat) |
| F. | Conectarea motorului secundar M2 (pornește primul la deschidere) |
| G. | Ieșire pentru lampa de semnalizare |
| H. | Ieșire pentru indicatorul porții, sau încuietoarea electrică (în funcție de setarea din programare)) |
| I. | Alimentare de 24 V c.c. pentru accesorii, Mod de așteptare și TESTARE FOTO |
| L9...L13. | LED-uri de intrare |
| OK | LED-ul „OK” |
| L1..L8 | LED-uri de programare |
| LR | LED de programare a telecomenzilor |
| M. | Intrări pentru dispozitivele conectate, fotocelule, butoane etc. |
| N. | Intrare pentru antenă (de exemplu, ABF, ABFKIT, sau încorporată în lampa de semnalizare ML24T) |
| O. | Comutatoare pentru selectarea modelului motorului |
| Q. | Conector IBT4N pentru diagnosticare și programare (pentru uz profesional) |
| R. | Siguranța alimentării |
| S. | Bornieră de alimentare (L=fază, N=neutru) |
| T. | Conexiune de împământare |
| U. | Suport pentru cablul de alimentare |
| P1,P2,P3 | Butoane de programare |
| P4. | Buton de programare a telecomenzilor |
Scheme standard de conectare:
Cablarea la blocurile de borne ale unității de comandă se poate realiza în trei moduri principale:
| Cu mod standby | Fără mod standby | |
|---|---|---|
| Fără FOTOTEST | Cu FOTOTEST | |
 |
 |
 |
| La un minut după ultima manevră, unitatea de comandă intră în modul de economisire a energiei, în care dezactivează toate intrările și ieșirile. Activarea modului standby este semnalizată de LED-ul OK (LED P1), care clipește mai rar (o dată la 4 secunde) decât în mod normal (o dată pe secundă). Modul standby este obligatoriu pentru conectarea la sistemul solar NICE Solemyo, precum și pentru conectarea bateriei de rezervă NICE PS124. | Conectare fără mod standby și fără FOTOTEST. Dispozitivul are un consum normal de energie, iar manevra pornește chiar dacă una dintre fotocelulele de siguranță se defectează. | FOTOTEST verifică funcționarea corectă a fotocelulelor FOTO, FOTO1 și FOTO2 înainte de pornirea manevrei (adică fiecare fotocelulă este alimentată separat). Dacă una dintre fotocelule nu funcționează corect, manevra nu pornește. Dacă unele dintre fotocelule nu sunt utilizate, borna trebuie conectată la intrarea nr. 8 (intrare comună). |
Conectarea cu mod standby este standard; utilizarea acestuia este exclusă numai la conectarea cu FOTOTEST. Funcționează astfel: este activ fie modul standby, fie FOTOTEST, fie niciunul dintre ele.
Cablarea la bornele individuale
Unitatea de comandă NICE MCA2 a centralei NICE Moonclever MC424L permite următoarele intrări și ieșiri pentru dispozitive auxiliare:
| Intrare | Destinație | Descriere | Tipul cablului |
|---|---|---|---|
| L-N-I | Alimentare | Alimentarea electrică principală. | 3×1,5mm2 |
| 1-3 | Motor M1 | Alimentare a motorului primar M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Alimentare a motorului secundar M2 (dacă nu este conectat, unitatea de comandă va identifica automat poarta ca fiind cu un singur canat). | 3×1,5mm2 |
| 4-5 | Lampă de semnalizare | Ieșire pentru o lampă de avertizare NICE LUCY24 (sau NICE ML24T) cu un bec de 24V 25W . | 2×1mm2 |
| 6-7 | Indicator de poartă S.C.A., sau încuietoare electrică |
Conectare la indicatorul de poartă deschisă S.C.A. 24 Vdc, maximum 5W sau încuietoare electrică 12Vac, maximum 25VA. |
S.C.A.: 2×0,5mm2 Încuietoare electrică: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Două utilizări care se exclud reciproc: Dacă nu se utilizează nici modul standby, nici FOTOTEST, această bornă nu se folosește; în locul ei se utilizează intrarea nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
Alimentare 0 Vdc (minus) pentru accesorii | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Se utilizează alimentarea pentru accesorii (24 Vdc, maximum 200mA), fără modul standby. Dacă se utilizează modul standby, această bornă nu se folosește; în locul ei se utilizează intrarea nr. 8. Alimentare de +24 Vdc, maximum 100mA pentru fotocelulele RX (receptor), când se utilizează FOTOTEST; dacă FOTOTEST nu este utilizat, aceasta alimentează toate fotocelulele. |
1×0,5mm2 |
| 11 | Intrare comună | Intrare comună pentru accesorii (+24 Vdc), utilizată fără modul standby. | 1×0,5mm2 |
| 12 | STOP |
Intrare pentru dispozitivele care opresc mișcarea porții. Se pot conecta dispozitive:
|
1×0,5mm2 |
| 13 | FOTO | Intrare pentru dispozitive de siguranță, de exemplu fotocelule, muchii sensibile la presiune. Întreruperea în timpul manevrei va determina mișcarea în sens opus sau oprirea foii porții. Aici se conectează dispozitive normal închise. | 1×0,5mm2 |
| 14 | FOTO1 | Intrare pentru dispozitive de siguranță, de exemplu fotocelule, muchii sensibile la presiune. Întreruperea în timpul manevrei va determina mișcarea în sens opus sau oprirea foii porții. Aici se conectează dispozitive normal închise. | 1×0,5mm2 |
| 15 | Comandă pas cu pas | Intrare pentru dispozitive care comandă mișcarea porții pas cu pas (vezi Comanda pas cu pas a mișcării porții). Se pot conecta dispozitive normal deschise (NO). | 1×0,5mm2 |
| 16 | AUX | Intrare auxiliară. | 1×0,5mm2 |
| 17-18 | Antenă | intrare pentru antena receptorului radio. În mod standard, antena este încorporată în lampa de avertizare, de exemplu NICE ML24T, sau se poate utiliza o antenă externă separată NICE ABFKIT. | Cablu coaxial ecranat: RG58 |
Conectarea unui selector cu cheie
Unitate de comandă NICE Moonclever MC424L este compatibilă cu toate selectoarele cu cheie din oferta noastră. Conectarea se poate realiza în cel puțin două moduri standard:
| STOP și comandă pas cu pas | Comandă pas cu pas și intrare auxiliară |
|---|---|
 |
 |
| Rotirea cheii spre stânga oprește imediat mișcarea porții. Rotirea spre dreapta comandă pas cu pas mișcarea porții. Notă: dacă doriți activarea modului standby, conectați ALT la borna nr. 8 în locul bornei nr. 11. |
Rotirea spre stânga execută comanda programată pentru intrarea auxiliară (deschiderea parțială a unei foi, deschiderea parțială a ambelor foi, deschidere, închidere, executarea FOTO2). Rotirea spre dreapta comandă pas cu pas mișcarea porții. |
Conectarea intrării STOP
Unitatea de comandă NICE Moonclever MC424L poate fi programată cu două moduri de detectare a intrării STOP:
- Contacte normal închise (NC) - dispozitive care, la declanșare, deschid contactul și transmit astfel unității de comandă comanda de oprire a porții
- Dispozitive cu rezistență constantă de 8,2k? (de exemplu, muchii sensibile la presiune) - unitatea de comandă monitorizează rezistența și, dacă valoarea acesteia se abate de la valoarea standard, oprește mișcarea porții. În acest mod pot fi combinate contactele normal închise (NC), contactele normal deschise (NO) și dispozitivele cu rezistență constantă de 8,2k? (de exemplu, muchii sensibile la presiune), conform tabelului de mai jos:
|
|
Tipul primului dispozitiv | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Tipul celui de-al doilea dispozitiv |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
Conectarea intrării S.C.A. - indicator pentru poartă deschisă sau yală electrică
Pentru această intrare pot fi programate două moduri de funcționare:
| 1. Indicator pentru poartă deschisă | 2. Yală electrică |
|---|---|
 |
 |
| Becul conectat la intrarea S.C.A. clipește rar la deschiderea porții și rapid la închiderea acesteia. Când poarta este deschisă, becul rămâne aprins; când poarta este închisă, becul este stins. Funcționarea poate fi setată. | Totodată, la fiecare deschidere, timp de trei secunde este transmis către yală un semnal de deblocare. |
Siguranțele unității de comandă

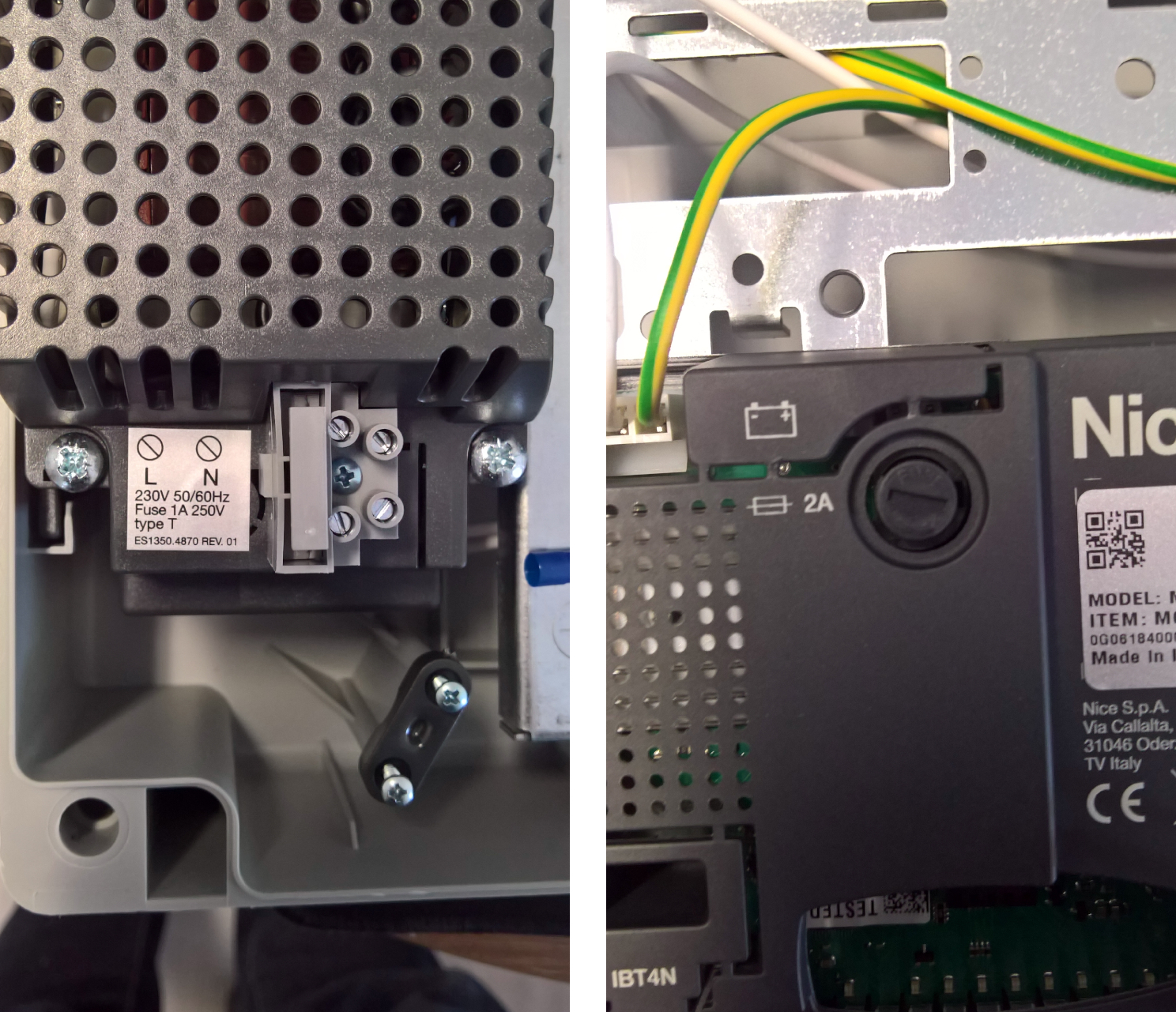

În motor se află două siguranțe: una pentru alimentare (tip: T 1A 250V) și una pentru unitatea de comandă (tip F 2A 250V).
Fotocelulele motorului
În curs de pregătire.
Pornirea unității de comandă
După conectarea unității de comandă la rețeaua electrică, toate LED-urile ar trebui să clipească rapid timp de câteva secunde, apoi ar trebui să se obțină următoarea stare:
- Tensiune de aproximativ 30 Vdc (la utilizarea bateriei de rezervă 24 Vdc) la intrările 9-10.
- LED-ul P1 clipește la intervale de o secundă. Dacă s-a produs o schimbare la intrări, LED-ul va clipi rapid de două ori consecutiv.
- LED-urile contactelor normal închise (NC) vor fi aprinse, iar LED-urile contactelor normal deschise vor fi stinse; vezi imaginea:
LED-urile vor lumina conform următoarei legende:
Intrare Tipul intrării Starea LED-ului STOP STOP NC L1 aprins Rezistență constantă de 8,2k? L1 aprins FOTO NC L2 aprins FOTO1 NC L3 aprins Comandă pas cu pas NO L4 nuaprins AUX NO - Deschidere parțială I. L5 nuaprins NO - Deschidere parțială II. L5 nuaprins NO - Deschidere L5 nuaprins NO - Închidere L5 nuaprins NC - FOTO2 activ L5 aprins - LED-urile individuale ar trebui să se aprindă și să se stingă în funcție de modificarea stării dispozitivelor conectate la acestea
- La apăsarea butonului P2 ambele motoare ar trebui să efectueze o scurtă deschidere, mișcându-se mai întâi canatul principal. Opriți manevra apăsând din nou butonul P2. Dacă canaturile nu încep să se deschidă, rămân pe loc sau încep să se închidă, va trebui să inversați polaritatea motoarelor. Dacă primul care se mișcă este canatul secundar, setați jumperul conform imaginii:
Canatul principal – motorul M2 Canatul primar, motor M1
Evaluarea mișcării canatului porții
Pentru funcționarea corectă a mișcării porții (mai exact, pentru calcularea distanței de pornire și de încetinire și pentru deschiderea parțială), unitatea de comandă trebuie să determine singură lungimea arcului de deschidere a canatelor porții. În timpul acestei operațiuni, acționează poarta cu ajutorul motoarelor, de la un opritor la celălalt, și determină intervalul de deschidere al porții.
Notă: Dacă ați parcurs deja etapa de evaluare a mișcării canatului porții, înainte de a efectua din nou evaluarea trebuie să ștergeți memoria unității de comandă.
Înainte de evaluarea propriu-zisă a mișcării canatului porții, verificați dacă dispozitivele conectate la intrările STOP, FOTO și FOTO1 sunt în stare bună și conectate corect. Dacă vreunul dintre ele se activează în timpul evaluării, procesul trebuie reluat. Ideal, canatele porții ar trebui să fie deschise aproximativ pe jumătate. Pentru aceasta, deblocați motoarele, deplasați manual canatele în poziția semideschisă, apoi blocați-le din nou. După blocarea motorului, mișcați întotdeauna puțin canatul cu mâna, pentru ca motorul să se cupleze. În principiu, însă, poziția canatelor înainte de evaluare nu contează.
Pornirea inițială a unității de comandă (sau evaluarea după resetare)
- Setați/verificați poziția comutatoarelor de selectare a modelului motorului conform tabelului 2.6 din manualul unității de comandă.
Notă: motor WG2024: 1-sus, 2-jos, 3-sus, 4-sus; WG3524: 1-jos, 2-jos, 3-sus, 4-sus; TOO3024: 1-sus, 2-jos, 3-jos, 4-sus; TOO4524: 1-jos, 2-jos, 3-jos, 4-sus; model nespecificat: 1-jos, 2-sus, 3-sus, 4-sus - Deblocați manual canatele și aduceți-le într-o poziție intermediară (deschidere de aprox. 45°), blocați din nou motoarele și trageți puțin de canate pentru ca motoarele să se cupleze.
- Apăsați simultan al doilea buton (STOP/SET) și al treilea buton (CLOSE) de pe unitatea de comandă; eliberați-le când canatele încep să se miște.
- Canatele vor urma succesiunea de mișcări de mai jos (evaluarea mișcării canatelor poate fi întreruptă oricând prin apăsarea butonului STOP):
- Ambele canate se vor deschide puțin.
Notă: dacă se deplasează în sens invers, adică se închid puțin, întrerupeți manevra apăsând butonul STOP, deconectați unitatea de comandă de la alimentare și inversați polaritatea la ambele motoare. Dacă unul dintre canate începe să se deschidă, iar celălalt să se închidă, inversați polaritatea doar la motorul care a început să se închidă. Inversarea polarității înseamnă schimbarea cablurilor conectate la bornele + (plus) și - (minus) din blocul cu trei borne al motorului respectiv. - Canatul inferior se va închide complet.
Notă: dacă începe să se miște canatul pe care nu doriți să-l acționați (adică cel superior), întrerupeți manevra apăsând butonul STOP, deconectați unitatea de comandă de la alimentare și schimbați între ele blocurile cu trei borne ale motoarelor M1 și M2. - Canatul superior se va închide complet.
- Canatul superior va începe să se deschidă, iar după puțin timp i se va alătura și canatul inferior.
Notă: dacă întârzierea este insuficientă, aceasta poate fi modificată din programare; consultați capitolul 5.2.2, LED-ul L6 „Întârzierea canatului” - Ambele canate se vor deschide complet.
- Canatul inferior va începe să se închidă, iar după puțin timp i se va alătura și canatul superior.
- Canatele se vor închide complet, iar unitatea de comandă le va memora pozițiile de capăt.
- Gata.
Toate etapele de mai sus trebuie să se desfășoare succesiv, fără intervenția dumneavoastră. Dacă o etapă nu se desfășoară corect, opriți-o apăsând butonul P1 și, dacă este cazul, ajustați setările și repetați procesul.
Programarea unității de comandă a motorului
Unitatea de comandă MC424L permite programarea mai multor funcții, fie prin activarea/dezactivarea funcției prin programarea nivelului I, fie prin setarea unui parametru prestabilit prin programarea nivelului II.
La prima vedere, programarea poate părea puțin greoaie și neclară, dar după ce înțelegeți cele două principii de bază, vă veți orienta rapid în meniu, cu puțină imaginație.
În esență, trebuie să rețineți că programarea se face cu ajutorul a trei butoane (P1, P2 și P3) și al LED-urilor corespunzătoare acestora (LED-urile P1, P2 și P3), precum și al LED-urilor indicatoare L1, L2, L3, L4 și L5.
Funcția fiecărui buton și semnalizarea LED-urilor depind de nivelul de programare în care vă aflați.
Unitatea de comandă MCA2 are trei butoane pentru controlul și programarea motorului:
 |
Buton |
|---|---|
| P1 | |
| P2 | |
| P3 |
Unitatea de comandă permite programarea următoarelor funcții: 1 funcție directă și 10 funcții care pot fi activate/dezactivate și 5 funcții reglabile (dintre care, la intrarea auxiliară AUX mai sunt disponibile 5 funcții care pot fi activate/dezactivate):
Funcție directă
Există o singură funcție directă, și anume setarea vitezei de mișcare a porții, care în modul normal de funcționare (adică nu în modul de programare) se comută prin apăsarea butonului P3:
| Funcție | Activată (LED-ul P3 este aprins) | Dezactivată (LED-ul P3 este stins) |
|---|---|---|
| Viteza de mișcare | viteză rapidă (setare implicită) | viteză redusă |
Funcții care pot fi activate
Sunt disponibile 10 funcții care pot fi activate, configurabile în cadrul programării de nivel I. programării de nivel I caractere aldine):
| Funcție | Activată (LED-ul este aprins) | Dezactivată (LED-ul este stins) |
|---|---|---|
| Închidere automată | După durata de pauză setată, poarta începe să se închidă automat. | Poarta se mișcă numai după primirea unei comenzi cu o telecomandă, cu un întrerupător cu cheie, un buton etc. |
| Modul condominiu | Este util dacă motorul este controlat de mai mulți utilizatori ale căror comenzi se pot contrazice, de exemplu, unul începe deschiderea, iar altul dorește și el să deschidă, însă, deoarece poarta se deschide deja, aceasta începe să se închidă etc. Astfel, după prima comandă de deschidere, toate celelalte comenzi sunt ignorate până când poarta se deschide. | Poarta este controlată în secvență: Deschidere > Oprire > Închidere > Oprire > Deschidere |
| Preavertizare luminoasă | Lampa de semnalizare clipește timp de 3 secunde, apoi poarta începe să se miște. | Mișcarea începe imediat, odată cu clipirea lămpii de semnalizare. |
| Închidere după întreruperea fasciculului fotocelulelor | Este utilă numai dacă este activată închiderea automată.. După ce se trece prin fotocelule (adică fasciculul fotocelulelor este întrerupt, apoi restabilit), poarta începe să se închidă după numai 4 secunde, de exemplu după ieșirea unui vehicul. | Poarta începe să se închidă numai după expirarea duratei de pauză setate pentru închiderea automată. |
| Întârzierea canatului secundar | Setează dacă canatul secundar începe să se miște cu întârziere. Este util atunci când un canat ar putea freca de celălalt în timpul mișcării. De asemenea, în cazul utilizării încuietorii electrice. Întârzierea poate fi setată în procente, în programarea nivelului II. | Ambele canaturi încep să se miște simultan. |
| Mod standby/Test fotocelule |
Activează ieșirea de la borna nr. 8: Activat modul standby, sau activat testul fotocelulelor. Poate fi activă întotdeauna o singură funcție; pe cea utilizată o selectați folosind schema de conexiuni corespunzătoare. |
Dezactivează ieșirea de la borna nr. 8: Modul standby dezactivat Și testul fotocelulelor dezactivat. |
| Indicator poartă deschisă/Încuietoare electrică | Ieșirea de la bornele 6-7 va funcționa pentru încuietorii electrice, ceea ce înseamnă că în primele trei secunde de la deschiderea porții această încuietoare se va debloca. | Ieșirea de la bornele 6-7 va funcționa pentru indicatorul porții deschise. Modul de clipire poate fi setat; consultați programarea nivelului I. Treptele de clipire ale indicatorului porții deschise |
| Intrare STOP rezistivă | Puntea dintre intrarea comună și intrarea STOP va fi configurată pentru o rezistență constantă de 8,2k? (+25% -25%), de exemplu pentru muchii de siguranță sensibile la presiune. Pentru mai multe detalii, consultați Intrarea STOP. | La intrarea STOP puteți conecta dispozitive normal închise (NC), care opresc imediat mișcarea porții atunci când circuitul este întrerupt. |
| Poartă grea | Acționările vor trata poarta ca fiind grea; unitatea de comandă va adapta corespunzător accelerarea și decelerarea mișcării. | Unitatea de comandă va trata poarta ca fiind ușoară. |
| Treptele de clipire ale indicatorului porții deschise | Becul conectat la intrarea S.C.A. clipește neregulat în timpul deschiderii porții: cu cât poarta este mai aproape de poziția deschisă, cu atât clipește mai repede; cu cât este mai aproape de închidere, cu atât clipește mai încet. | Becul conectat la intrarea S.C.A. clipește lent în timpul deschiderii porții și rapid în timpul închiderii. Când poarta este deschisă, becul luminează; când poarta este închisă, becul este stins. |
Funcții configurabile
Există 5 funcții configurabile, și anume (valorile prestabilite sunt evidențiate cu caractere aldine):
| L1 luminează | L2 luminează | L3 luminează | L4 luminează | L5 luminează | niciun LED nu luminează |
|---|---|---|---|---|---|
| Durata pauzei – Setează după cât timp de la deschidere trebuie să se închidă poarta. Este relevantă numai când este activată închiderea automată. | |||||
| 5 secunde | 10 secunde | 20 de secunde | 40 de secunde | 80 de secunde | – |
| Intrare auxiliară AUX – Activează sau dezactivează încă 5 funcții. | |||||
| Deschidere parțială I – deschide numai canatul primar în întregime | Deschidere parțială II – deschide ambele canaturi pe jumătate | Numai deschidere – parcurge comenzile în secvența Deschidere > Oprire > Deschidere | Numai închidere – parcurge comenzile în secvența Închidere > Oprire > Închidere | Fotocelule FOTO2 – activează funcționalitatea fotocelulelor FOTO2 | Intrarea AUX (borna nr. 16) nu este utilizată |
| Decuplarea motorului după închidere – După ce ajunge la opritorul de capăt în timpul închiderii, motorul mai împinge puțin pentru a închide poarta cât mai bine. Această funcție setează durata revenirii, astfel încât motorul să nu mai împingă canaturile când poarta este închisă. | |||||
| fără decuplare | 0,3 secunde | 0,7 secunde | 1,3 secunde | 2 secunde | – |
| Forța motorului – Motoarele sunt sensibile la frecare, vânt și fluctuațiile rețelei electrice. Prin urmare, atunci când acești factori ating valori ridicate, pot detecta un obstacol chiar și atunci când acesta nu există. Riscul poate fi eliminat prin setarea unei forțe mai mari. | |||||
| Forță redusă | Forță mai redusă | Forță medie | Forță mai mare | Forță mare | Forță maximă |
| Întârzierea celui de-al doilea canat – Setează procentual întârzierea canatului secundar. Procentul se calculează din cursa standard parcursă de canat. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programare – Nivelul I.
Pentru aceasta, unitatea de comandă trebuie să fie în modul normal; verificați acest lucru asigurându-vă că LED-ul P1 clipește lent și LED-ul P3 nu se aprinde.
În programarea nivelului I veți ajunge apoi ținând apăsate butoanele P1+P2 timp de 3 secunde, până când toate LED-urile clipesc. LED-ul P1 nu va mai clipi și va rămâne aprins. Felicitări, vă aflați în programării nivelului I pe „Ecranul I". Pe „Ecranul II” ajungeți apăsând butonul P3 și, în același mod, înapoi pe „Ecranul I". Pe ce „Ecran” vă aflați, puteți afla după starea LED-ului P3, consultați tabelul.
| Ecranul I | ||||
|---|---|---|---|---|
| LED-ul P1 este aprins, LED-ul P3 nu este aprins | ||||
| L1 | L2 | L3 | L4 | L5 |
| Închidere automată | Condominiu | Preavertizare luminoasă | Închidere după întreruperea fasciculului fotocelulelor | Întârzierea canatului secundar |
| Ecranul II | ||||
| LED-ul P1 este aprins, LED-ul P3 este și el aprins | ||||
| L1 | L2 | L3 | L4 | L5 |
| Mod standby/Test fotocelule | Indicator poartă deschisă/Încuietoare electrică | Intrare STOP rezistivă | Poartă grea | Gradarea clipirii indicatorului de poartă deschisă |
Apăsând butonul P1 parcurgeți LED-urile în direcția spre dreapta. Când ajungeți la al cincilea LED L5, începeți din nou de la primul LED L1, adică parcurgeți selecția în buclă. LED-ul selectat în acel moment va clipi. Dacă clipirea este scurtă, funcția nu este activă, iar dacă clipirea este mai lungă , funcția este activă. Comutați între clipirea scurtă și cea mai lungă apăsând o singură dată butonul P2.
După ce ați setat toate valorile la clipirea dorită (și, prin urmare, ați activat sau dezactivat funcția), ținând apăsate butoanele P1+P2 timp de 3 secunde, salvați programarea și reveniți la modul normal.
Alternativ, dacă sunteți mulțumit de toate și nu doriți să schimbați nimic sau reveniți din programarea nivelului II, ori pur și simplu doriți să încheiați programarea fără a salva, trebuie doar să țineți apăsat butonul P1 timp de 3 secunde.
În continuare, aveți posibilitatea de a accesa programarea nivelului II. ținând apăsat butonul P2 timp de 3 secunde. Înainte de aceasta, trebuie însă să selectați funcția al cărei parametru doriți să îl modificați.
Programarea nivelului II.
Condiția preliminară este ca unitatea de comandă să se afle în programarea nivelului I pe „Ecranul I”, lucru pe care îl puteți verifica dacă LED-ul P1 este aprins iar LED-ul P3 nu este aprins.
Selectați funcția dorită pe care doriți să o modificați:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Durata pauzei | Intrarea auxiliară AUX | Dezactivarea motorului după închidere | Forța motorului | Întârzierea celui de-al doilea canat |
Poziționați-vă pe LED-ul dorit apăsând repetat, o singură dată butonul P1, la fel ca în programarea nivelului I. În programarea nivelului II veți ajunge apoi ținând apăsat butonul P2 timp de 3 secunde. LED-ul P1 se stinge și începe să clipească rapid. Ura, ați ajuns la programarea nivelului II.
Apăsând repetat o singură dată butonul P2 selectați valoarea parametrului pe care doriți să o setați, apoi apăsați o dată butonul P1 pentru a reveni la programarea nivelului I.
Pentru a salva, trebuie să mai apăsați și să țineți apăsate butoanele P1+P2 timp de 3 secunde (în programarea nivelului I.).
Pentru a ieși fără a salva, apăsați și țineți apăsat 3 secunde doar butonul P1.
Nu e chiar atât de complicat, nu-i așa? Principiul constă în a înțelege că, deși vă uitați în continuare la 5 LED-uri și 3 butoane, după semnalizarea LED-urilor P1 și P2 știți unde vă aflați în acel moment. Poate că vă va ajuta tabelul cu stările posibile:
| LED P1 | ||||
|---|---|---|---|---|
| Aprins | Clipește | Clipește rapid | ||
| LED P3 |
Stins | Programarea nivelului I. "Ecranul I" |
Mod normal |
Programarea nivelului II. |
| Aprins |
Programarea nivelului I. |
- | - | |
Pentru o imagine de ansamblu, iată schema completă de programare (faceți clic pentru a o deschide la dimensiune completă):
Dacă întâmpinați dificultăți, nu ezitați să contactați serviciul nostru de asistență tehnică pentru automatizări NICE.
Conectarea unor dispozitive externe suplimentare la automatizare
|
Dacă trebuie să conectați la automatizare dispozitive suplimentare care necesită o alimentare externă (de exemplu, iluminat de semnalizare, întrerupător cu cheie, cititoare de carduri, etc.), conectați dispozitivul conform informațiilor alăturate. Tensiunea furnizată este de 30 Vdc -30% până la +50% (la utilizarea unei baterii de rezervă de 24Vdc), cu un curent maxim de 200mA. |
||||||||||||
Funcții speciale ale unității centrale de comandă
Ștergerea memoriei (resetarea) unității de comandă NICE MC424LR10
Notă: această procedură șterge doar memoria unității de comandă; telecomenzile vor rămâne memorate în aceasta.
- Apăsați simultan și țineți apăsate primul buton (OPEN) și al doilea buton (CLOSE)
- Când toate LED-urile L1..L8 încep să clipească (după aproximativ 3-4 secunde), eliberați butoanele
- Așteptați 5 secunde, iar unitatea de comandă va reveni la setările din fabrică.
Pentru a verifica dacă memoria a fost ștearsă corect, deconectați unitatea centrală de comandă de la rețeaua electrică (sau scoateți siguranța de alimentare F1) și așteptați până se sting toate LED-urile. După reconectarea la rețea, ar trebui ca în cazul ștergerii complete, toate LED-urile să clipească timp de aproximativ șase secunde. Dacă LED-urile au clipit doar timp de trei secunde, probabil că ștergerea nu a reușit și trebuie repetată.
Depanarea automatizării
Dacă ceva nu vă este clar sau întâmpinați orice altă problemă, nu ezitați să contactați serviciul nostru de asistență tehnică pentru automatizări NICE.
În funcție de natura problemei
În timpul montajului (sau în cazul unei defecțiuni a automatizării), este posibil să întâmpinați una dintre următoarele probleme:
|
Problemă |
Soluție posibilă |
|---|---|
|
Niciun LED nu este aprins |
Verificați dacă unitatea de comandă este alimentată. Puteți verifica acest lucru măsurând tensiunea la intrările 9-10 de pe regleta de borne; valoarea ar trebui să fie de aproximativ 30Vdc sau 24Vdc dacă alimentarea se face de la baterie. Încercați să verificați ambele siguranțe și, dacă este necesar, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
LED-ul P1 clipește regulat, dar starea LED-urilor L1 până la L5 nu corespunde dispozitivelor conectate |
Deconectați pentru scurt timp unitatea centrală de comandă de la rețeaua electrică (sau scoateți siguranța de alimentare F1) și așteptați până se sting toate LED-urile; este posibil să fi rămas blocat în etapa de programare. Apoi verificați toate conexiunile dispozitivelor la intrările 11 până la 16. Le puteți deconecta pe toate și apoi reconecta una câte una, prin eliminare. |
|
LED-ul P1 clipește o dată la fiecare 4 secunde |
Unitatea de comandă se află în modul standby |
|
Etapa de detectare a mișcării canatului nu pornește |
Etapa de detectare a mișcării canatului pornește numai dacă nu a fost efectuată încă sau dacă memoria nu a fost ștearsă. Dacă mișcarea porții a fost detectată incorect, va trebui mai întâi să ștergeți memoria. |
|
Faza de evaluare a mișcării canatului nu a fost încă efectuată niciodată și, cu toate acestea, nu pornește sau funcționează necorespunzător |
Mai întâi verificați dacă toate dispozitivele conectate și de siguranță funcționează corect. Asigurați-vă că niciun dispozitiv nu se declanșează în timpul evaluării mișcării canatului. Înainte de evaluarea propriu-zisă trebuie să LED-urile contactelor să lumineze corect iar LED-ul P1 trebuie să clipească o dată pe secundă. |
|
Faza de evaluare a mișcării canatului s-a încheiat corect, dar manevra nu pornește |
Verificați dacă LED-urile dispozitivelor de siguranță FOTO, FOTO1 și eventual FOTO2 (dacă sunt conectate), precum și LED-urile dispozitivelor de comandă pas cu pas și intrării auxiliare AUX sunt aprinse în timpul comenzii de mișcare. Dacă funcția FOTOTEST este activă, dar fotocelulele nu funcționează corect, LED-ul de diagnostic clipește de 4 ori. |
|
Poarta se mișcă, dar se oprește în timpul deplasării și începe să se miște în direcția opusă |
I. Fotocelulele se declanșează. Există mai multe posibilități:
Verificați conexiunile fotocelulelor și LED-urile aferente. II. A doua posibilitate este ca poarta să fie prea grea pentru motor sau să fie blocată de presiunea vântului. În acest caz, motorul detectează un consum crescut de curent și interpretează situația ca pe un obstacol (mișcarea porții poate fi oprită chiar și cu mâna). LED-ul de diagnostic clipește o dată dacă obstacolul a fost detectat de motorul M1 și de două ori dacă a fost detectat de motorul M2. Există două soluții: 1. Activarea setării pentru poartă grea: Primul nivel (LED-ul P1 aprins): a doua parte (LED-ul P3 aprins)
Activați LED-ul L4 Porți grele
Al doilea nivel
La parametrul Sensibilitate amperometrică (forța motorului) setați la Toate LED-urile stinse: nivelul 6 (amperometrie max.)
|
Diagnosticare cu ajutorul LED-ului P2
În curs de pregătire.
Montarea bateriei de rezervă la unitatea de comandă NICE MC424L
Baterie de rezervă NICE PS124 nu este inclusă în livrarea standard sistemului de acționare, dar poate fi comandată separat. Este utilizată în cazul unei pene de curent, când sistemul de acționare a porții va fi alimentat de la aceasta. Bateria se încarcă permanent de la rețeaua electrică.
| 1. Desfaceți clema de fixare a unității de comandă 2. Ridicați suportul unității de comandă |
3. Rabatați unitatea de comandă 4. Introduceți bateria sub unitatea de comandă 5. Închideți clema de fixare a unității de comandă |
6. Scoateți prin pârghie capacul de plastic al conectorului |
|---|---|---|
 |
 |
 |
Caracteristici tehnice ale unității de comandă NICE Moonclever MC424L
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrierea modelului | Unitate electrică de comandă pentru funcționarea automată a porților batante. Livrată împreună cu unitatea de comandă NICE MCA2, dar fără receptorul radio. | ||||||||||||||||
| Alimentare | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Putere consumată |
170W | ||||||||||||||||
| Sursă de rezervă | se poate achiziționa și monta bateria de rezervă NICE PS124 | ||||||||||||||||
| Ieșire pentru lampă de semnalizare | pentru o lampă de semnalizare 24Vdc, cu bec de maximum 25W (de ex. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Indicator de ieșire (S.C.A.) | - pentru un bec de 24Vdc, max. 5W (tensiune de ieșire +50% -30%); poate comanda un releu de mici dimensiuni - sau pentru un bec de 12Vac, max. 25W încuietoare electrică |
||||||||||||||||
| Ieșire FOTOTEST | 24Vdc max. 100mA | ||||||||||||||||
| Ieșire pentru accesorii | 24Vdc max. 200mA | ||||||||||||||||
| Intrare STOP | pentru contacte normal închise și pentru dispozitive cu rezistență constantă de 8,2K? | ||||||||||||||||
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. | ||||||||||||||||
| Intrare pentru antenă | 50? pentru cablu coaxial RG-58 (sau similar) | ||||||||||||||||
| Timp de funcționare | evaluare automată | ||||||||||||||||
| Durata pauzei | programabilă la 5, 10, 20, 40, 80 de secunde | ||||||||||||||||
| Oprirea motorului după închidere | programabilă la 0; 0,3; 0,7; 1,3; 2 secunde | ||||||||||||||||
| Întârzierea canatului la deschidere | programabilă la 5, 10, 20, 30, 40% din timpul de funcționare | ||||||||||||||||
| Întârzierea canatului la închidere | evaluare automată | ||||||||||||||||
| Ieșire motor M1 | pentru Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Ieșire motor M2 | pentru Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Lungimi maxime ale cablurilor |
|
||||||||||||||||
| Temperatura de funcționare | -20°C până la +50°C | ||||||||||||||||
| Utilizare în medii saline, acide și potențial explozive | nu | ||||||||||||||||
| Clasa de protecție | IP54 | ||||||||||||||||
| Dimensiuni | 232×310×122 (l×L×h) | ||||||||||||||||
| Greutate | 4,1kg |
Atenție! Înlocuitor disponibil - noua unitate de comandă MCA2R30
Noua unitate de comandă MCA2R30 înlocuiește unitatea MCA2R10, al cărei predecesor a fost unitatea MCA2. Unitatea centrală de comandă NICE MC424LR30 este echipată cu unitatea de comandă NICE MCA2R30, cu receptor radio încorporat. Este compatibilă cu motoarele Nice: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 și XME2024.
Modificări ale unității de comandă NICE MCA2R30 față de MCA2R10
- Ordinea ieșirilor este nouă, însă acestea rămân neschimbate.
- Conector nou pentru conectarea bateriei de rezervă, cu ajutorul noului cablu CABLA11. Se adaugă și noua sursă de alimentare de rezervă PSS124.
- Diagnosticare îmbunătățită.
- Consum redus de energie în modul de repaus.
ATENȚIE
Toate procedurile de programare rămân neschimbate față de vechea unitate de comandă MCA2R10.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
