NICE Moonclever MC424L – unitate de control pentru automatizările de 24 V ale porților batante din gama Wingo
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
1.171,24 RON cu TVA
| Greutate |
|---|
| 1,50 kg |
Descrierea produsului NICE Moonclever MC424L – unitate de control pentru automatizările de 24 V ale porților batante din gama Wingo
Schimbarea unității de comandă
Unitatea de comandă NICE MC424L nu se mai fabrică, așadar, la plasarea comenzii, vă vom livra versiunea mai nouă NICE MC424LR10.
NICE Moonclever MC424L este o unitate de comandă pentru automatizarea porților cu un singur canat, sau cu două canaturi . Motoarele compatibile cu aceasta trebuie să aibă alimentare 24Vdc.
Compatibilitate exclusivă cu modelele enumerate în mod exhaustiv motoare pentru porți batante:
Unitatea de comandă MC424L include unitatea de comandă MCA2, amplasată într-o cutie standard din plastic Moonclever. Include un conector de tip SM pentru conectarea receptorului radio (SMXI, OXI,...) din telecomenzilor (Flor, Era Flor, Era One, Era Inti,...).
Datorită tehnologiei 24V este potrivită și pentru sistemul solar NICE Solemyo, care permite alimentarea și în locații fără acces la o sursă de energie electrică. De asemenea, este posibil să alimentați unitatea de comandă de la bateria de rezervă NICE PS124, care permite efectuarea mai multor manevre de deschidere și închidere a porții batante timp de câteva ore după o pană de curent. În modul standby, unitatea de comandă cu receptor radio conectat consumă doar 2W (când este alimentată de la bateria PS124, sau de la sistemul solar Solemyo, consumul este de doar 0,1W).
Diagnosticare cu ajutorul LED-ului de diagnosticare.
După evaluarea automată a lungimii canatului, se setează intervalele de accelerare și decelerare la deschidere și închidere; se pot seta, de asemenea, forța, viteza, deschiderea pietonală etc. vezi programarea unității de comandă a motorului. Detectarea obstacolelor pe toată durata mișcării canatului asigură funcționarea în siguranță a motoarelor.
Unitatea de comandă NICE Moonclever MC424L este potrivită pentru condițiile climatice din Slovacia și respectă toate normele europene de siguranță.
Accesorii compatibile cu unitatea NICE Moonclever MC424L
Vă recomandăm să achiziționați accesorii opționale compatibile pentru unitatea de comandă:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa semnalizează mișcarea porții prin clipire – utilă la ieșirile cu vizibilitate redusă. Are și o antenă încorporată, care mărește raza de acțiune a telecomenzii. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotocelule | La închidere, detectează un obstacol și opresc mișcarea – poarta nu va lovi mașina și nici vreo persoană. | |
| Transmițător |
Pentru acționarea porții de la distanță. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesar pentru telecomanda porții. | - OXI - SMXI |
| Antenă | Pentru o rază de acțiune mai bună a telecomenzii. | - integrată în lampa de semnalizare ML24T - doar antena ABFKIT, sau ABF |
| Tastatură | Dacă uitați telecomanda sau dacă vin la dumneavoastră multe vehicule ori persoane și nu doriți să dați fiecăruia câte o telecomandă sau să deschideți poarta manual. | - MOTXR |
Manual pentru unitatea de comandă NICE Moonclever MC424L
Manualul unității de comandă NICE Moonclever MC424L poate fi descărcat de aici:
Manual pentru unitatea de comandă NICE Moonclever MC424L
Instalarea unității de comandă NICE Moonclever MC424L

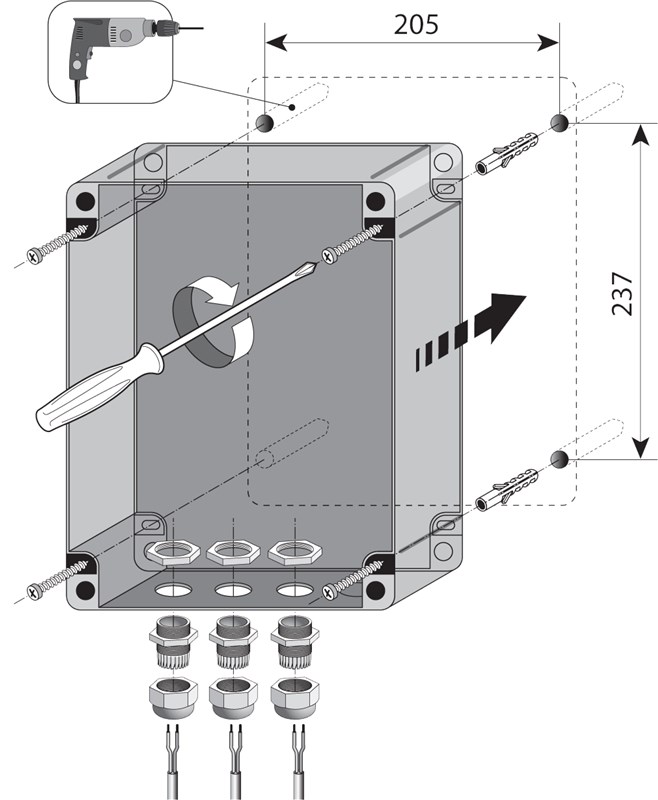

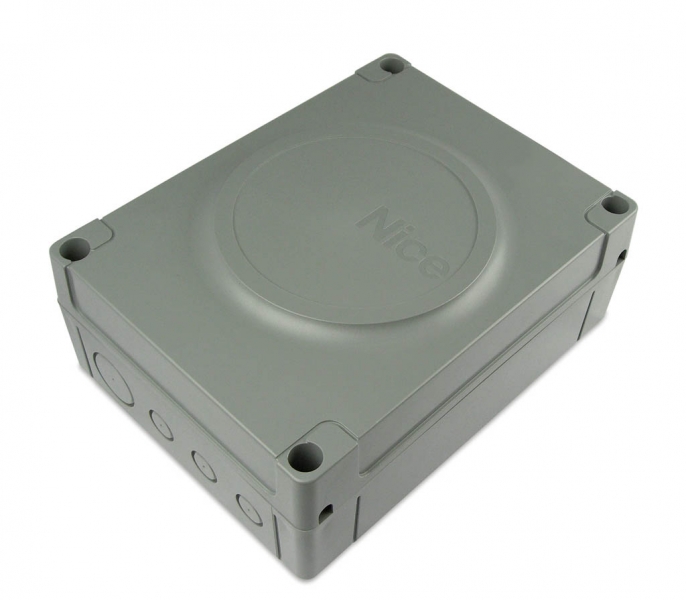

Instalarea unității de comandă în cutia de montaj standard Moonclever se realizează prin fixarea cu patru șuruburi:
 |
 |

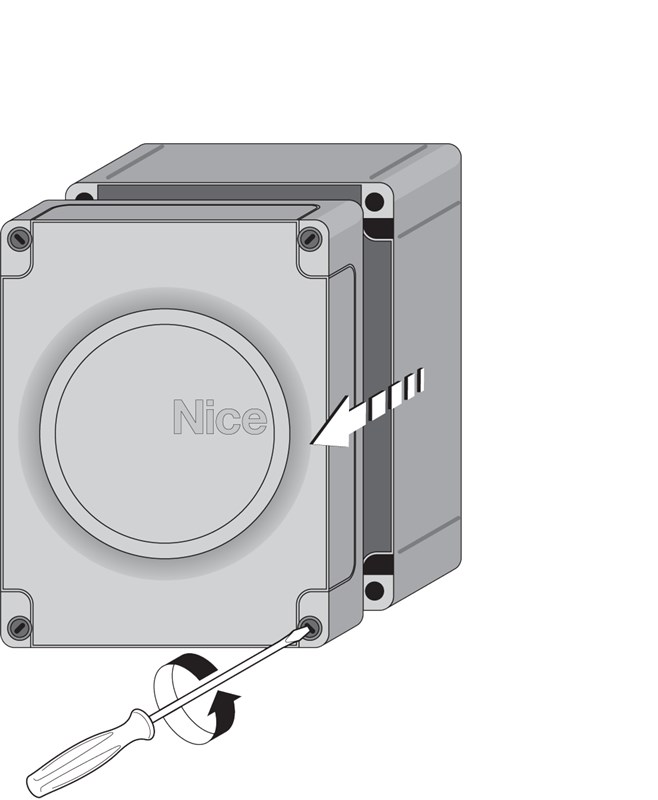

| 1. Deșurubați șuruburile din plastic ale capacului | 2. Fixați cutia unității de comandă cu patru dibluri |
|---|

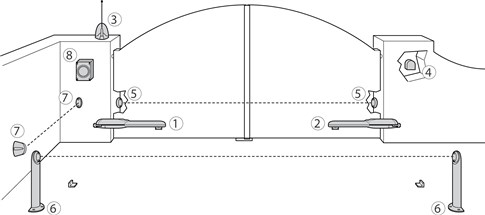

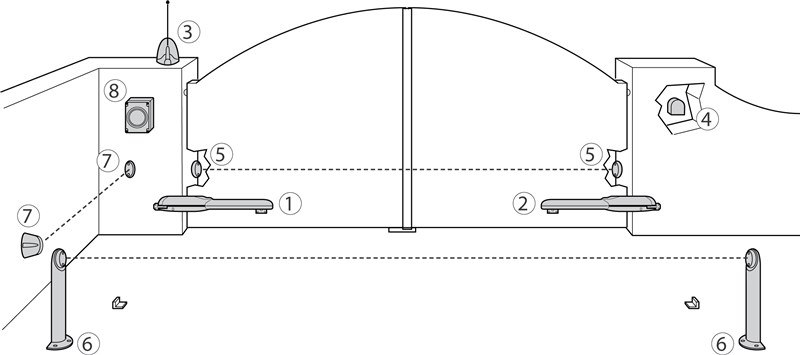

O situație tipică (opțională) de conectare a unității de comandă a automatizării și a accesoriilor arată astfel:
Lista accesoriilor
|
|
Notă privind fotocelulele:
| 5. | FOTO | Fotocelulele nu au efect în timpul deschiderii; la închiderea porții, întreruperea fasciculului declanșează mișcarea în sens invers, adică deschiderea. |
|---|---|---|
| 6. | FOTO1 | Fotocelulele opresc mișcarea porții atât la deschidere, cât și la închidere. |
| 7. | FOTO2 | Fotocelulele nu au efect în timpul închiderii; la deschiderea porții, întreruperea fasciculului declanșează mișcarea în sens invers, adică închiderea. |
Conectarea unității de comandă NICE Moonclever MC424L
Înainte de conectare, deconectare sau modificarea conexiunilor, nu uitați să întrerupeți alimentarea electrică automatizării atât de la rețea, cât și de la dispozitivele suplimentare, fie de la întrerupătorul automat, prin scoaterea siguranței de alimentare, sau prin deconectarea bateriei de rezervă. Așteptați până se sting toate LED-urile.

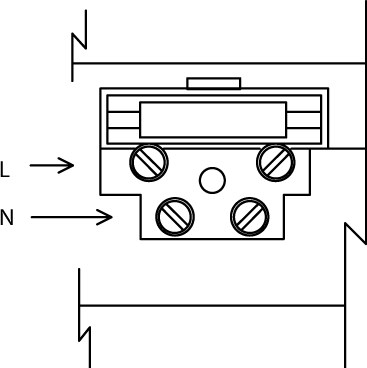

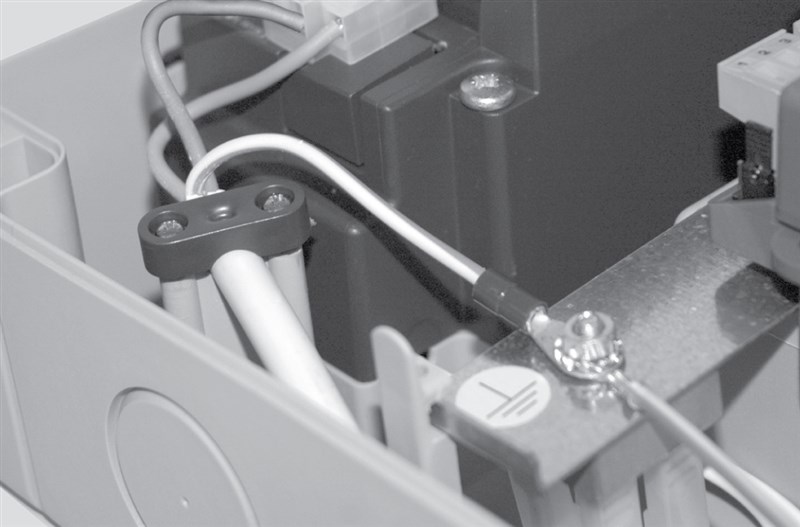

...la rețea
Pentru funcționarea de bază a automatizării, este suficient să conectați la unitatea de comandă a automatizării alimentarea electrică.

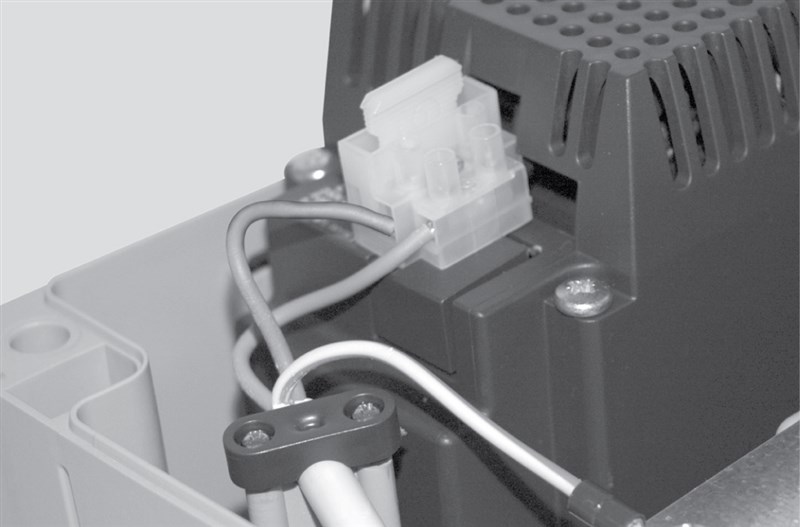

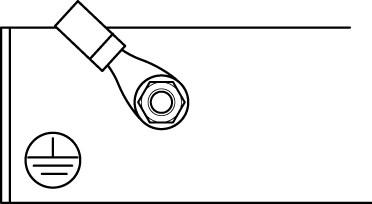

| Conectarea fazei (L) și a conductorului neutru (N). | Conectarea împământării (I). |
|---|---|
|
|
|
|
vedere de sus |
vedere de sus |

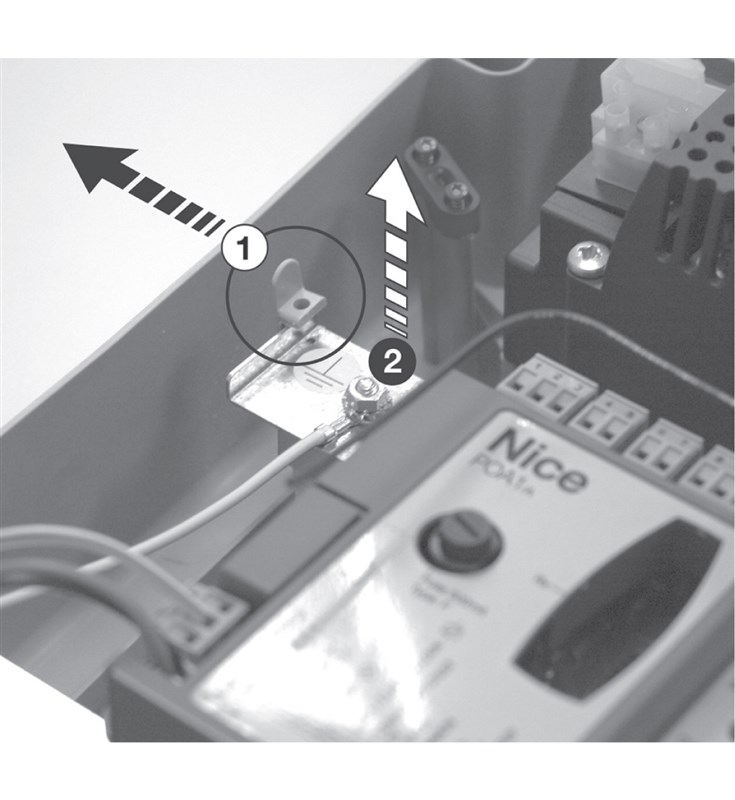

...dispozitivelor suplimentare

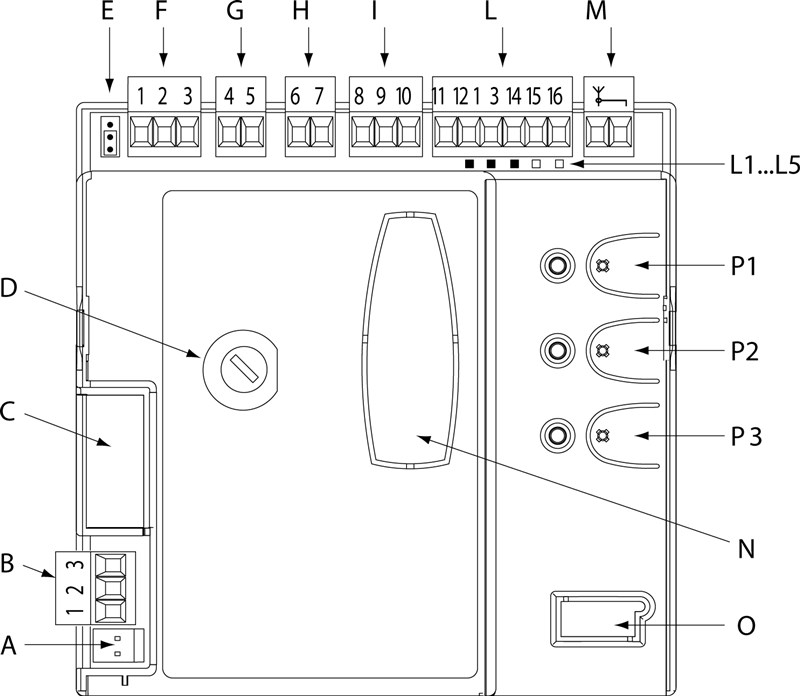

La unitatea de comandă pot fi conectate următoarele dispozitive suplimentare:
| A. | Conector de alimentare 24V |
|---|---|
| B. | Conectarea motorului principal M1 |

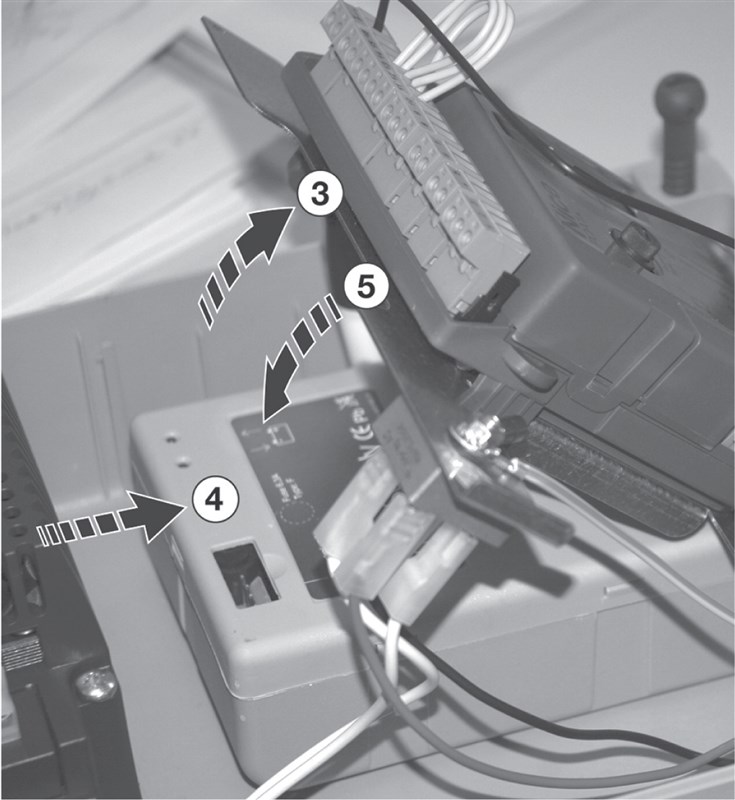

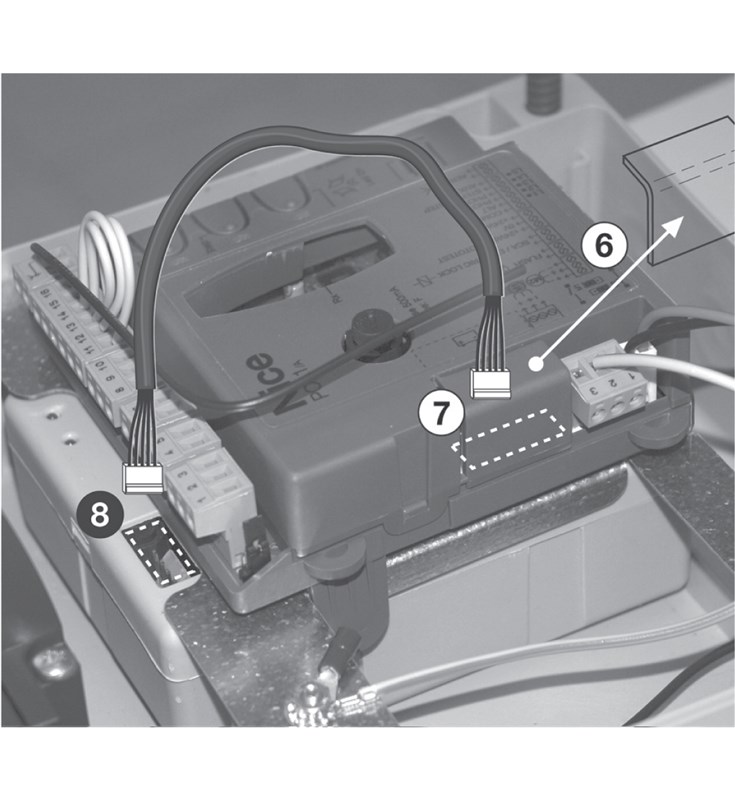

| C. | Conector pentru conectarea bateriei de rezervă NICE PS124, sau a sistemului solar NICE Solemyo. |
| D. | Siguranță a unității de comandă, tip F 500mA |
| E. | Punte reglabilă pentru selectarea motorului principal (prima canată care se deschide) |
| F. | Conectarea motorului secundar M2 (dacă nu este conectat, unitatea de comandă va detecta automat poarta ca fiind cu un singur canat) |
| G. | Ieșire pentru lampa de semnalizare |
| H. | Ieșire pentru indicatorul porții, sau pentru electroîncuietoare (în funcție de setarea din programare) |
| I. | Alimentare 24Vdc pentru accesorii, Mod de așteptare și FOTOTEST |
| L. | Intrări pentru dispozitive conectate, fotocelule, butoane etc. |
| L1...L5. | LED-uri de programare |
| M. | Intrare pentru antenă (de exemplu, ABF, ABFKIT, sau încorporată în lampa de semnalizare ML24T) |
| N. | Conector NICE SM pentru receptorul radio (de exemplu, SMXI, OXI) |
| O | Conector pentru diagnosticare și programare (pentru uz profesional) |
| P1,P2,P3 | Butoane și LED-uri de programare |

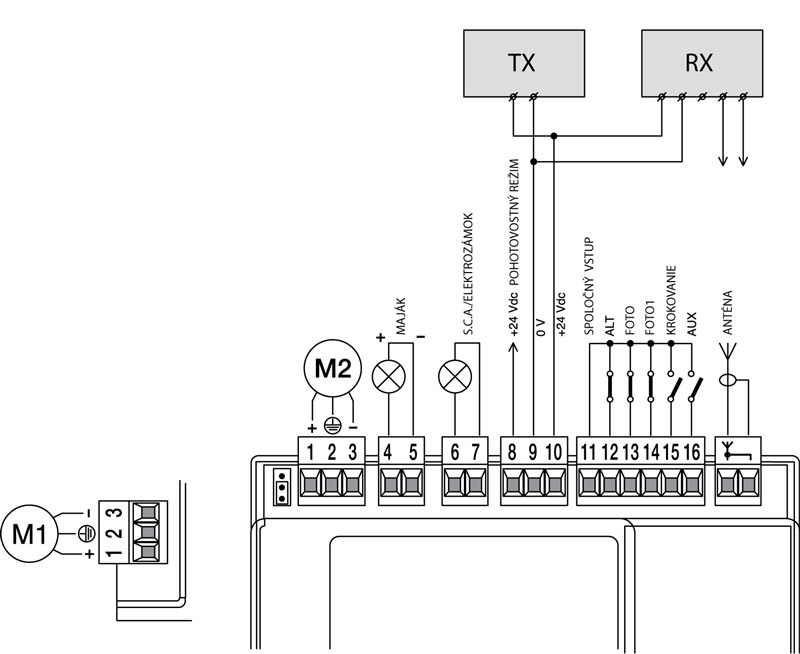

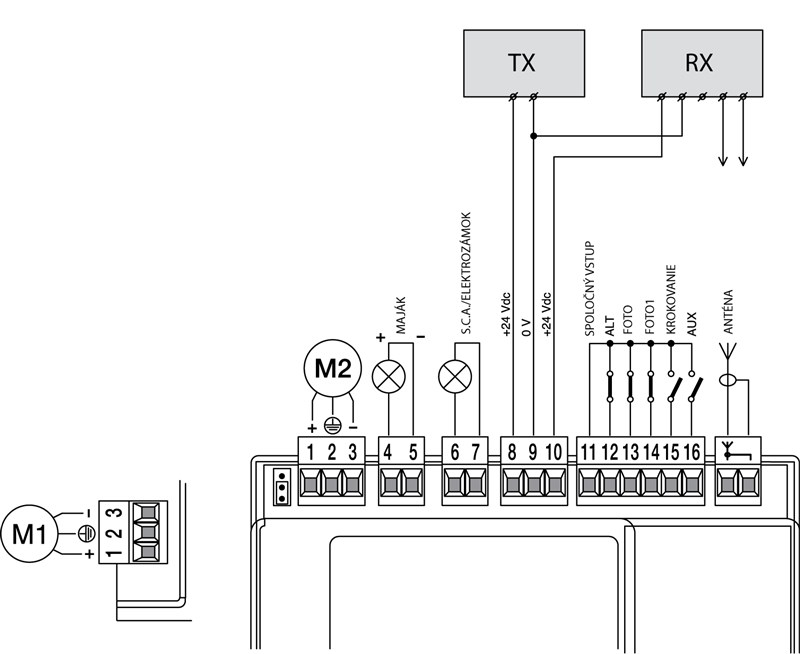

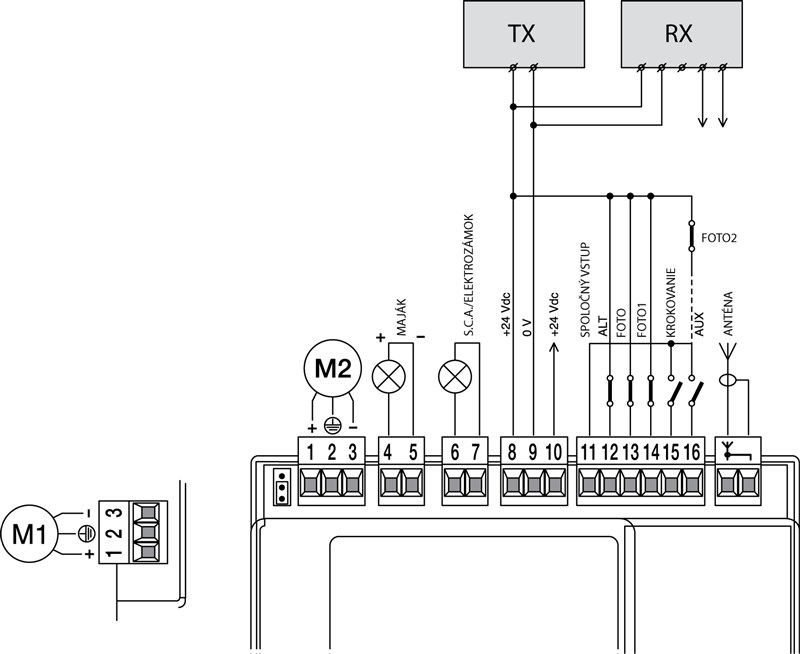

Scheme standard de conectare:
Cablarea la regletele de borne ale unității de comandă se poate realiza în trei moduri principale:
| Cu mod de așteptare | Fără mod de așteptare | |
|---|---|---|
| Fără FOTOTEST | Cu FOTOTEST | |
 |
 |
 |
| La un minut după ultima manevră, unitatea de comandă intră în modul de economisire a energiei, în care dezactivează toate intrările și ieșirile. Activarea modului de așteptare este semnalizată de LED-ul OK (LED P1), care clipește mai rar (o dată la 4 secunde) decât de obicei (o dată pe secundă). Modul de așteptare este obligatoriu pentru conectarea sistemului solar NICE Solemyo, precum și pentru conectarea bateriei de rezervă NICE PS124. | Conectare fără mod de așteptare și fără FOTOTEST. Dispozitivul consumă energie în mod standard, iar manevra porții se inițiază chiar dacă una dintre fotocelulele de siguranță este defectă. | FOTOTEST verifică funcționarea corectă a fotocelulelor FOTO, FOTO1 și FOTO2 înainte de inițierea manevrei (adică fiecare fotocelulă este alimentată separat). Dacă una dintre fotocelule nu funcționează corect, manevra nu se inițiază. Dacă unele fotocelule nu sunt utilizate, borna trebuie conectată la intrarea nr. 8 (comună). |
Conectarea cu mod de așteptare este standard; utilizarea acestuia este exclusă doar în cazul conectării cu FOTOTEST. Se poate activa fie modul de așteptare, fie FOTOTEST, fie niciunul dintre acestea.
Cablarea la bornele individuale
Unitatea de comandă NICE MCA2 a centralei NICE Moonclever MC424L oferă următoarele intrări și ieșiri pentru dispozitive suplimentare:
| Intrare | Funcție | Descriere | Tipul cablului |
|---|---|---|---|
| L-N-I | Alimentare | Alimentarea electrică principală. | 3×1,5mm2 |
| 1-3 | Motor M1 | Alimentarea motorului primar M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Alimentarea secundar motorului M2 (dacă nu este conectat, unitatea de comandă va detecta automat poarta ca cu un singur canat). | 3×1,5mm2 |
| 4-5 | Lampă de semnalizare | Ieșire pentru o lampă de avertizare NICE LUCY24 (sau NICE ML24T) cu un bec de 24V 25W . | 2×1mm2 |
| 6-7 | Indicator de poartă S.C.A., sau yală electrică |
Conectare la indicatorul de poartă deschisă S.C.A. 24 Vdc, maximum 5W sau yală electrică 12Vac, maximum 25VA. |
S.C.A.: 2×0,5mm2 Yală electrică: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Două utilizări care se exclud reciproc: Dacă nu se utilizează nici modul standby, nici FOTOTEST, această intrare nu se folosește; în locul ei se utilizează intrarea nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
Alimentare 0 Vdc (minus) pentru accesorii | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Se utilizează pentru alimentarea accesoriilor (24 Vdc, maximum 200mA), fără modul standby. Dacă se utilizează modul standby, această intrare nu se folosește; în locul ei se utilizează intrarea nr. 8. Alimentare +24 Vdc, maximum 100mA, pentru fotocelulele RX (receptor) la utilizarea funcției FOTOTEST; dacă FOTOTEST nu este utilizat, aceasta alimentează toate fotocelulele. |
1×0,5mm2 |
| 11 | Intrare comună | Intrare comună pentru accesorii (+24 Vdc), utilizată fără modul standby. | 1×0,5mm2 |
| 12 | STOP |
Intrare pentru dispozitive care opresc mișcarea porții. Se pot conecta următoarele dispozitive:
|
1×0,5mm2 |
| 13 | FOTO | Intrare pentru dispozitive de siguranță, de exemplu fotocelule, muchii sensibile la presiune. Întreruperea în timpul manevrei provoacă mișcarea în sens invers sau oprirea canatului. Aici se conectează dispozitive normal închise. | 1×0,5mm2 |
| 14 | FOTO1 | Intrare pentru dispozitive de siguranță, de exemplu fotocelule, muchii sensibile la presiune. Întreruperea în timpul manevrei provoacă mișcarea în sens invers sau oprirea canatului. Aici se conectează dispozitive normal închise. | 1×0,5mm2 |
| 15 | Comandă pas cu pas | Intrare pentru dispozitive care comandă mișcarea porții pas cu pas (vezi Comanda mișcării porții pas cu pas). Se pot conecta dispozitive normal deschise (NO). | 1×0,5mm2 |
| 16 | AUX | Intrare auxiliară. | 1×0,5mm2 |
| 17-18 | Antenă | intrare pentru antena receptorului radio. Antena este de obicei încorporată în lampa de avertizare, de exemplu în NICE ML24T, sau se poate instala o antenă externă separată NICE ABFKIT. | Cablu coaxial ecranat: RG58 |

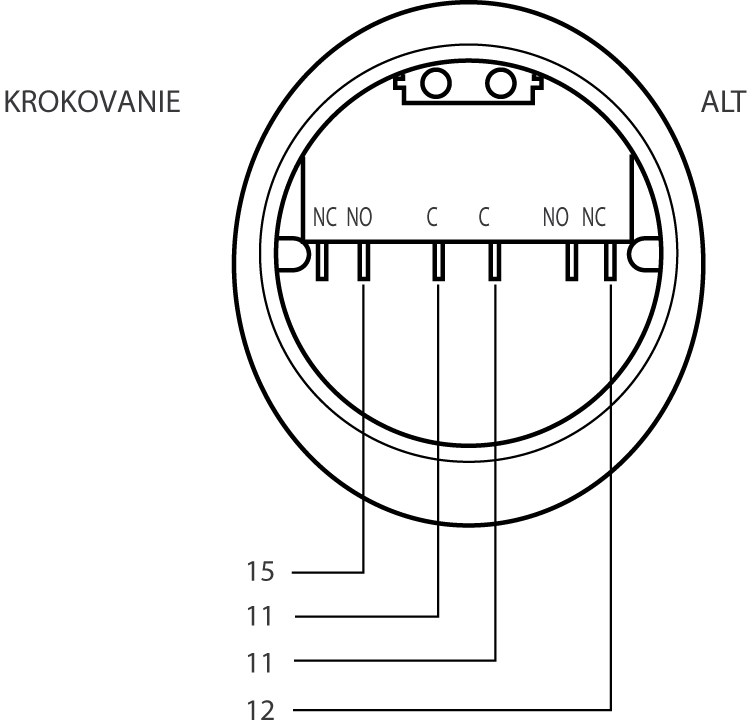

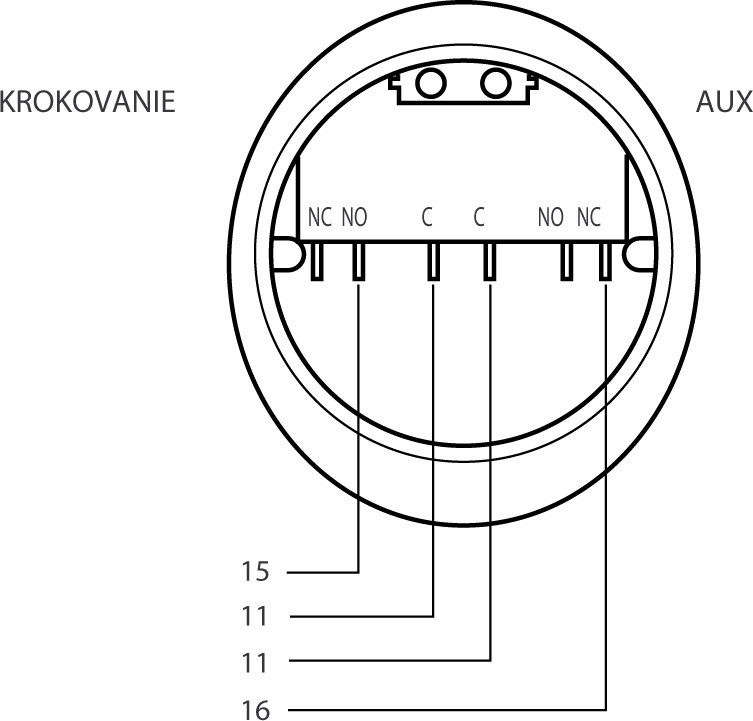

Conectarea întrerupătorului cu cheie
Unitate de comandă NICE Moonclever MC424L este compatibilă cu toate întrerupătoarele cu cheie din oferta noastră. Conectarea se poate realiza în cel puțin două moduri standard:
| STOP și pas cu pas | Pas cu pas și intrare auxiliară |
|---|---|
 |
 |
| Rotirea cheii spre stânga oprește imediat mișcarea porții. Rotirea spre dreapta comandă pas cu pas mișcarea porții. Notă: dacă doriți să activați modul standby, conectați ALT la borna nr. 8 în locul bornei nr. 11. |
Rotirea spre stânga execută comanda programată pentru intrarea auxiliară (deschiderea parțială a unei foi, deschiderea parțială a ambelor foi, deschide, închide, executarea FOTO2). Rotirea spre dreapta comandă pas cu pas mișcarea porții. |

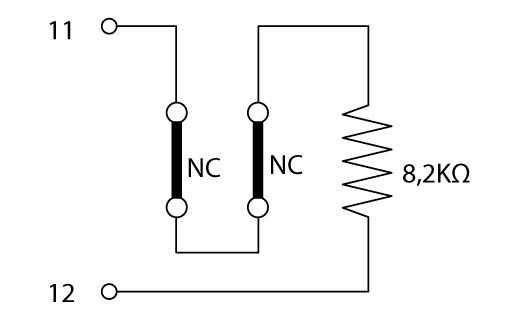

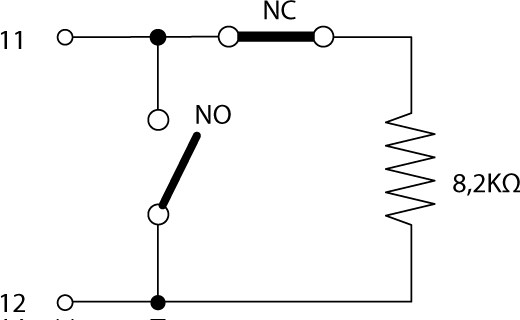

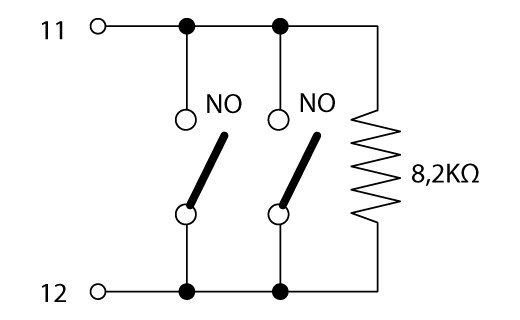

Conectarea intrării STOP
Unitatea de comandă NICE Moonclever MC424L poate fi programată cu două moduri de recunoaștere a intrării STOP:
- Contacte normal închise (NC) - dispozitive care, la detectarea unui obstacol, deschid contactul și transmit astfel unității de comandă comanda de oprire a porții
- Dispozitive cu rezistență constantă de 8,2k? (de exemplu, muchii sensibile la presiune) - unitatea de comandă monitorizează rezistența, iar dacă valoarea acesteia se abate de la valoarea standard, unitatea de comandă oprește mișcarea porții. În acest mod pot fi combinate contactele normal închise (NC), contactele normal deschise (NO) și dispozitivele cu rezistență constantă de 8,2k? (de exemplu, muchii sensibile la presiune), conform tabelului de mai jos:
|
|
Tipul primului dispozitiv | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Tipul celui de-al doilea dispozitiv |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|

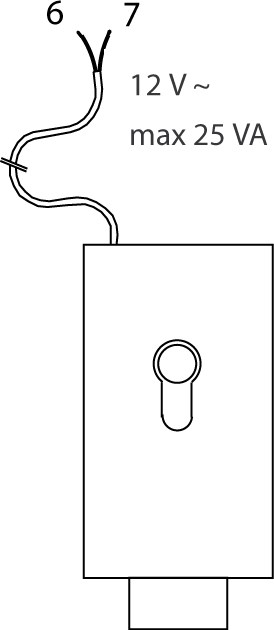

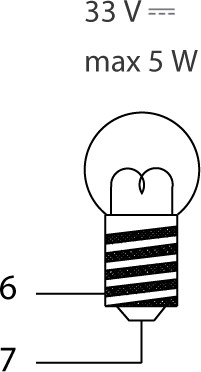

Conectarea intrării S.C.A. – indicator pentru poarta deschisă sau încuietoare electrică
Pentru această intrare pot fi programate două moduri de funcționare:
| 1. Indicator pentru poarta deschisă | 2. Încuietoare electrică |
|---|---|
 |
 |
| Becul conectat la intrarea S.C.A. clipește lent la deschiderea porții și rapid la închidere. Când poarta este deschisă, becul luminează; când poarta este închisă, becul este stins. Funcționarea poate fi setată. | În plus, la fiecare deschidere, timp de trei secunde, către încuietoare electrică este transmis un semnal de deblocare. |
Siguranțele unității de comandă
În pregătire.
Fotocelule pentru automatizare
În pregătire.

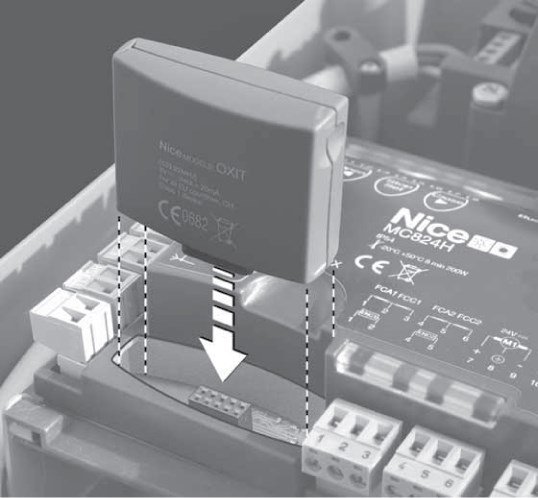

Receptor radio pentru automatizări
 |
Unitatea de comandă NICE Moonclever MC424L este livrată cu unitatea de comandă NICE MCA2, care oferă un conector SM pentru conectarea unui receptor radio extern receptorului radio (de exemplu, NICE OXI, NICE SMXI). Acest receptor este esențial pentru recepționarea comenzilor transmise de la telecomenzi, fiind, așadar, indispensabil pentru comanda de la distanță a porții culisante cu telecomandă. |
Pornirea unității de comandă
După conectarea unității de comandă la rețeaua electrică, toate LED-urile ar trebui să clipească rapid timp de câteva secunde, iar apoi ar trebui să se obțină următoarea stare:
- Tensiune de aproximativ 30 Vdc (la utilizarea bateriei de rezervă 24 Vdc) la intrările 9-10.
- LED-ul P1 clipește la intervale de o secundă. Dacă s-a produs o schimbare la intrări, LED-ul va clipi rapid de două ori consecutiv.
- LED-urile corespunzătoare contactelor normal închise (NC) vor fi aprinse, iar cele pentru contactele normal deschise vor fi stinse, vezi figura:

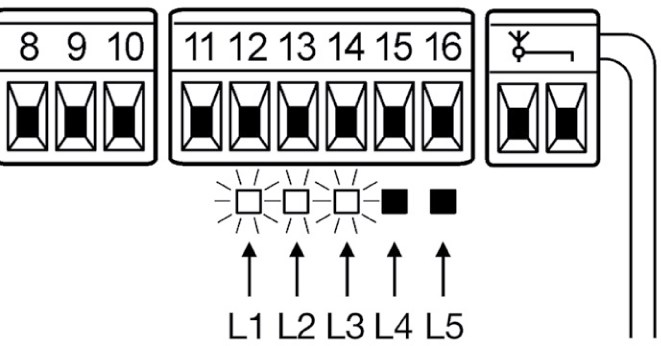

LED-urile vor lumina conform următoarei legende:
Intrare Tip de intrare Stare LED STOP STOP NC L1 aprins Rezistență constantă de 8,2 kΩ? L1 aprins FOTO NC L2 aprins FOTO1 NC L3 aprins Pas cu pas NO L4 stins AUX NO - Deschidere parțială I. L5 stins NO - Deschidere parțială II. L5 stins NO - Deschidere L5 stins NO - Închidere L5 stins NC - FOTO2 activ L5 aprins - LED-urile individuale ar trebui să se aprindă și să se stingă în funcție de schimbarea stării dispozitivelor conectate la ele
- La apăsarea butonului P2 ambele motoare ar trebui să efectueze o scurtă deschidere, mai întâi deplasându-se canatul principal. Întrerupeți manevra apăsând din nou butonul P2. Dacă în loc să se deschidă, canaturile rămân pe loc sau încep să se închidă, trebuie inversată polaritatea motoarelor. Dacă primul se deplasează canatul secundar, setați jumperul conform figurii:
Motorul M2 al canatului principal Motorul M1 al canatului principal
Detectarea mișcării canatului porții
Pentru funcționarea corectă a mișcării porții (în special calculul distanței de accelerare și decelerare și al deschiderii parțiale), unitatea de comandă trebuie să determine singură lungimea arcului de deschidere a canaturilor porții. În timpul acestei operațiuni, acționările vor deplasa poarta de la un opritor la celălalt și vor determina intervalul de deschidere al porții.
Notă: Dacă ați efectuat deja etapa de detectare a mișcării canatului porții, înainte de a o repeta trebuie să ștergeți memoria unității de comandă.
Înainte de detectarea propriu-zisă a mișcării canatului porții, verificați dacă dispozitivele conectate la intrările STOP, FOTO și FOTO1 sunt în stare bună și conectate corect. Dacă oricare dintre acestea este activat în timpul detectării, procesul trebuie repetat de la început. În mod ideal, canaturile porții ar trebui să fie deschise aproximativ pe jumătate. Pentru aceasta, deblocați acționările, deplasați manual canaturile până în poziția semideschisă, apoi blocați-le din nou. După blocarea motorului, mișcați întotdeauna manual canatul puțin, pentru ca motorul să se cupleze. În principiu, însă, nu contează în ce poziție se află canaturile înainte de detectare.
Procedura de detectare a mișcării canatului este automată și se desfășoară astfel:
- Apăsați butonul P2
- Ambele canaturi se deschid puțin
- Canatul secundar (inferior) se închide
- Canatul principal (superior) se închide
- Canatul principal (superior) se deschide
- După ce se scurge timpul de întârziere programat al motorului secundar canatul secundar (inferior) începe să se deschidă. Dacă întârzierea nu este potrivită, apăsați butonul P2 și setați o întârziere adecvată
- Unitatea de comandă determină durata necesară de deplasare până la deschiderea completă a porții (respectiv până când aceasta ajunge la opritoarele mecanice)
- Ambele canaturi se închid complet. Canaturile încep să se închidă la momente diferite, pentru a nu se freca unul de celălalt în timpul închiderii
- Unitatea de comandă salvează valorile măsurate și GATA.
Toate etapele menționate mai sus trebuie să se desfășoare una după alta, fără intervenția dumneavoastră. Dacă o etapă nu decurge corect, opriți-o apăsând butonul P1 și, dacă este cazul, modificați setările și repetați procesul.

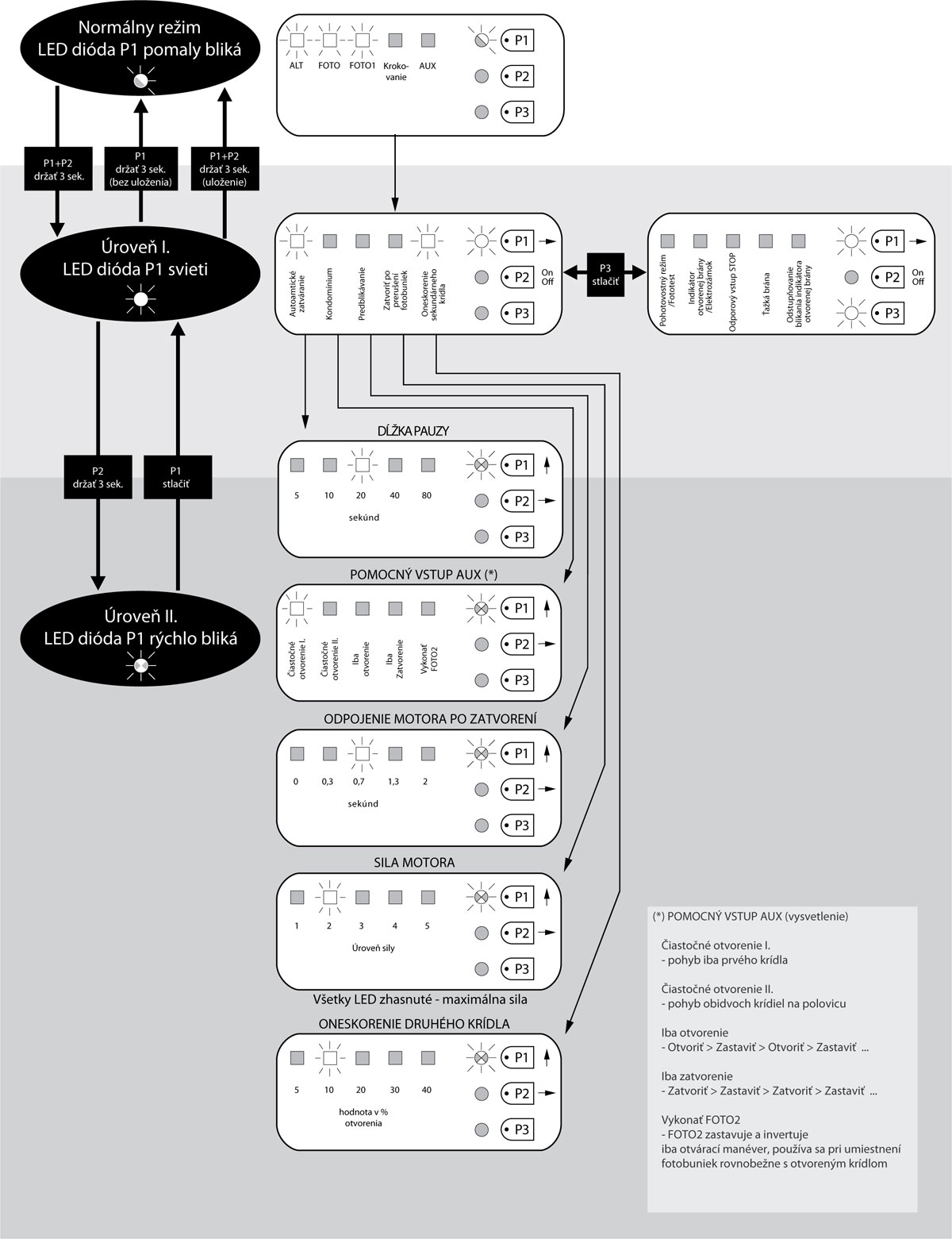

Programarea unității de comandă a acționării
Unitatea de comandă MC424L permite programarea mai multor funcții, fie prin activarea/dezactivarea funcției prin programarea nivelului I, fie prin setarea parametrului implicit prin programarea nivelului II.
La prima vedere, programarea poate părea puțin anevoioasă și neclară, însă, după ce înțelegeți cele două principii de bază, vă veți orienta rapid în meniu cu puțină imaginație.
În esență, trebuie să înțelegeți că programarea se realizează cu ajutorul a trei butoane (butoanele P1, P2 și P3) și al LED-urilor corespunzătoare (LED-urile P1, P2 și P3), precum și al LED-urilor indicatoare L1, L2, L3, L4 și L5.
Funcțiile fiecărui buton și semnalizarea LED-urilor depind de nivelul de programare în care vă aflați.

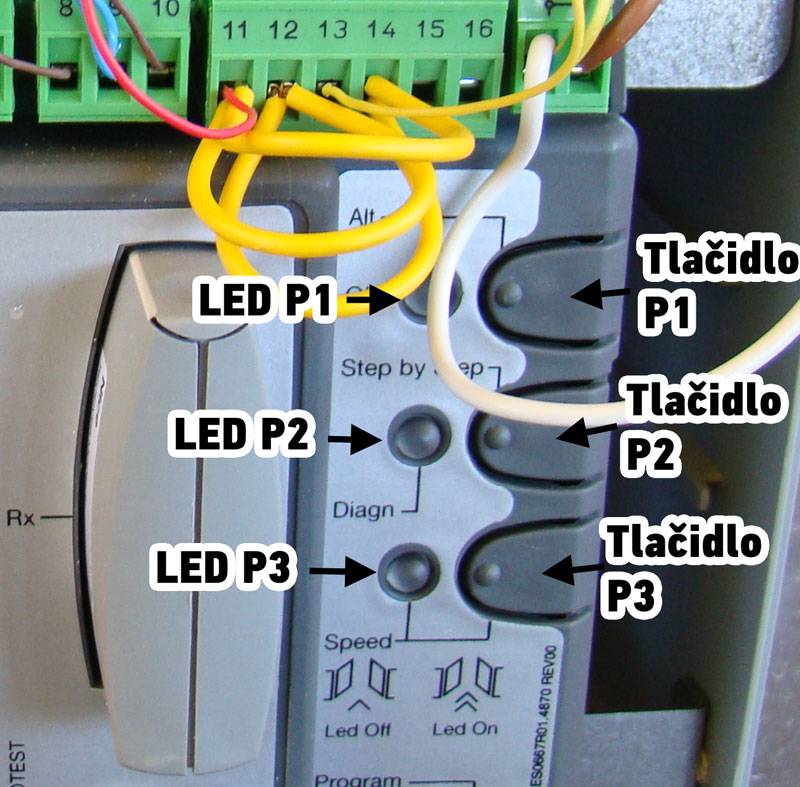

Unitate de comandă MCA2 include trei butoane pentru comandarea și programarea motorului:
 |
Buton |
|---|---|
| P1 | |
| P2 | |
| P3 |
Unitatea de comandă permite programarea unei funcții directe și a 10 funcții activabile/dezactivabile și a 5 funcții reglabile (dintre care pe intrarea auxiliară AUX mai sunt disponibile alte 5 funcții activabile/dezactivabile):
Funcție directă
Există o singură funcție directă, și anume viteza de deplasare a porții, care poate fi comutată în modul normal de funcționare (adică nu în modul de programare) prin apăsarea butonului P3:
| Funcție | Activată (LED-ul P3 este aprins) | Dezactivată (LED-ul P3 este stins) |
|---|---|---|
| Viteza de deplasare | viteză mare (implicită) | viteză mică |
Funcții activabile
Sunt disponibile 10 funcții activabile, care se configurează în programarea nivelului I. (valorile implicite sunt evidențiate cu caractere aldine):
| Funcție | Activată (LED-ul este aprins) | Dezactivată (LED-ul este stins) |
|---|---|---|
| Închidere automată | După intervalul de pauză setat poarta începe să se închidă automat. | Poarta se deplasează numai la primirea unei comenzi cu telecomanda, cu comutatorul cu cheie, cu butonul etc. |
| Modul comunitar | Este util dacă motorul este comandat de mai mulți utilizatori, ale căror comenzi se pot suprapune; de exemplu, unul începe să deschidă poarta, iar altul comandă și el deschiderea, însă poarta începe să se închidă deoarece se află deja în mișcare de deschidere etc. Astfel, după prima comandă de deschidere, toate celelalte comenzi sunt ignorate până când poarta se deschide complet. | Poarta este comandată în secvență: Deschidere > Oprire > Închidere > Oprire > Deschidere |
| Preavertizare luminoasă | Girofarul clipește timp de 3 secunde, apoi poarta începe să se deplaseze. | Mișcarea porții începe imediat, în același timp cu clipirea girofarului. |
| Închidere după întreruperea fotocelulelor | Este utilă numai dacă este activată închiderea automată. După trecerea prin fotocelule (adică fotocelulele sunt întrerupte și apoi reconectate), poarta începe să se închidă după numai 4 secunde, de exemplu după ieșirea vehiculului. | Poarta începe să se închidă abia după expirarea intervalului de pauză pentru închiderea automată. |
| Întârzierea foii secundare | Configurează dacă foaia secundară începe să se deplaseze cu întârziere. Este utilă atunci când o foaie ar putea atinge cealaltă în timpul deplasării. De asemenea, în cazul utilizării unei încuietori electrice. Întârzierea poate fi setată în procente în programarea nivelului II. | Ambele foi încep să se deplaseze simultan. |
| Mod standby/Test fotocelule |
Activează ieșirea de la borna nr. 8: Activat modul standby, sau activat testul fotocelulelor. Poate fi activă întotdeauna o singură funcție; funcția utilizată se selectează prin folosirea schemei de conexiuni corespunzătoare. |
Dezactivează ieșirea de la borna nr. 8: Mod standby dezactivat și testul fotocelulelor dezactivat. |
| Indicator poartă deschisă/Încuietoare electrică | Ieșirea de la bornele 6-7 va funcționa pentru încuietoarea electrică, ceea ce înseamnă că încuietoarea se va debloca în primele trei secunde de la deschiderea porții. | Ieșirea de la bornele 6-7 va funcționa pentru indicatorul de poartă deschisă. Se poate configura modul de clipire; consultați programarea nivelului I. Intensitatea progresivă a clipirii indicatorului de poartă deschisă |
| Intrare STOP cu rezistență | Conexiunea dintre intrarea comună și intrarea STOP va fi setată la o rezistență constantă de 8,2k? (+25% -25%), de exemplu pentru muchii de siguranță sensibile la presiune. Pentru mai multe informații, consultați Intrarea STOP. | La intrarea STOP puteți conecta dispozitive cu contact normal închis (NC), care opresc imediat mișcarea porții la deschiderea circuitului. |
| Poartă grea | Motoarele vor trata poarta ca fiind grea; unitatea de comandă va ajusta în mod corespunzător accelerarea și decelerarea mișcării. | Unitatea de comandă va trata poarta ca fiind ușoară. |
| Intensitatea progresivă a clipirii indicatorului de poartă deschisă | Becul conectat la intrarea S.C.A. clipește neregulat în timpul deschiderii porții: cu cât poarta este mai aproape de deschidere completă, cu atât clipește mai repede; cu cât este mai aproape de închidere, cu atât clipește mai încet. | Becul conectat la intrare S.C.A. la deschiderea porții, clipește lent, iar la închidere, rapid. Când poarta este deschisă, becul luminează; când poarta este închisă, becul nu luminează. |
Funcții reglabile
Există 5 funcții reglabile, și anume (valorile prestabilite sunt evidențiate cu caractere aldine):
| L1 aprins | L2 aprins | L3 aprins | L4 aprins | L5 aprins | niciunul aprins |
|---|---|---|---|---|---|
| Durata pauzei – Setează după cât timp de la deschidere trebuie să se închidă poarta. Are efect numai dacă este activată închiderea automată. | |||||
| 5 secunde | 10 secunde | 20 de secunde | 40 de secunde | 80 de secunde | – |
| Intrare auxiliară AUX – Activează sau dezactivează încă 5 funcții. | |||||
| Deschidere parțială I – deschide doar canatul principal complet | Deschidere parțială II – deschide ambele canaturi pe jumătate | Doar deschidere – parcurge comenzile în secvența Deschidere > Oprire > Deschidere | Doar închidere – parcurge comenzile în secvența Închidere > Oprire > Închidere | Fotocelule FOTO2 – activează funcția fotocelulelor FOTO2 | Intrarea AUX (borna nr. 16) nu este utilizată |
| Oprirea motorului după închidere – După ce ajunge la opritorul de capăt în timpul închiderii, motorul mai împinge puțin pentru a închide poarta cât mai bine. Această funcție setează durata mersului înapoi, astfel încât motorul să nu mai împingă canaturile când poarta este închisă. | |||||
| fără decuplare | 0,3 secunde | 0,7 secunde | 1,3 secunde | 2 secunde | – |
| Forța motorului – Motoarele sunt sensibile la frecare, vânt și fluctuațiile rețelei electrice. Prin urmare, în cazul unor valori ridicate ale acestor factori, pot detecta un obstacol chiar dacă acesta nu există. Setând o forță mai mare, eliminați acest risc. | |||||
| Forță mică | Forță mai mică | Forță medie | Forță mai mare | Forță mare | Cea mai mare |
| Întârzierea celui de-al doilea canat – Setează întârzierea procentuală a canatului secundar. Procentul se calculează din cursa standard parcursă de canat. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programarea nivelului I.
Condiția prealabilă este ca unitatea de comandă să se afle în modul normal, lucru pe care îl puteți verifica astfel: LED-ul P1 clipește lent și LED-ul P3 este stins.
În modul de programare a nivelului I veți intra apoi apăsând și ținând apăsate butoanele P1+P2 timp de 3 secunde, până când toate LED-urile clipesc. LED-ul P1 nu va mai clipi și va rămâne aprins. Felicitări, ați intrat în modul de programare a nivelului I. pe „Ecranul I". Pe „Ecranul IIveți ajunge apăsând butonul P3 și, în același mod, înapoi la „Ecranul I". Ecranul„ pe care vă aflațiîl puteți identifica după starea LED-ului P3, consultați tabelul.
| Ecranul I | ||||
|---|---|---|---|---|
| LED-ul P1 este aprins, LED-ul P3 este stins | ||||
| L1 | L2 | L3 | L4 | L5 |
| Închidere automată | Modul condominiu | Preclipire | Închidere după întreruperea fotocelulelor | Întârzierea canatului secundar |
| Ecranul II | ||||
| LED-ul P1 este aprins, iar LED-ul P3 este și el aprins | ||||
| L1 | L2 | L3 | L4 | L5 |
| Mod standby/Test fotocelule | Indicator poartă deschisă/Încuietoare electrică | Intrare STOP cu rezistență | Poartă grea | Intervalul de clipire al indicatorului porții deschise |
Apăsând butonul P1 parcurgeți LED-urile în direcția spre dreapta. Când ajungeți la al cincilea LED L5, reluați de la primul LED L1, adică ca și cum ați parcurge opțiunile. LED-ul aprins în acel moment va clipi. Dacă clipirea este scurtă, funcția nu este activă, dacă clipirea este mai lungă funcția este activă. Comutați între clipirea scurtă și cea mai lungă prin apăsarea o singură dată a butonului P2.
După ce setați toate valorile la clipirea dorită (și, implicit, activați sau dezactivați funcția), apăsând și ținând apăsate butoanele P1+P2 timp de 3 secunde, salvați programarea și reveniți la modul normal.
Dacă sunteți mulțumit de toate setările și nu doriți să schimbați nimic sau reveniți din programarea nivelului II, ori pur și simplu doriți să încheiați programarea fără a salva, doar apăsați și țineți apăsat butonul P1 timp de 3 secunde.
În continuare, puteți accesa programarea nivelului II. apăsând și ținând apăsat butonul P2 timp de 3 secunde. Înainte de asta, trebuie însă să selectați funcția al cărei parametru doriți să-l modificați.
Programare – nivelul II.
Este necesar ca unitatea de comandă să fie în programarea nivelului I, pe „Ecranul I”, lucru pe care îl puteți verifica astfel: LED-ul P1 este aprins iar LED-ul P3 este stins..
Selectați funcția dorită pe care vreți să o modificați:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Durata pauzei | Intrarea auxiliară AUX | Oprirea motorului după închidere | Forța motorului | Întârzierea celui de-al doilea canat |
Selectați LED-ul dorit apăsând repetat, o singură dată la fiecare apăsare, butonul P1, la fel ca în programarea nivelului I.. În programarea nivelului II veți intra apoi apăsând și ținând apăsat butonul P2 timp de 3 secunde. LED-ul P1 se va stinge și va începe să clipească rapid. Gata, ați intrat în programarea nivelului II..
Apăsând repetat, o singură dată la fiecare apăsare, butonul P2 selectați valoarea parametrului pe care doriți să o setați, apoi apăsați o dată butonul P1 pentru a reveni la programarea nivelului I..
Pentru a salva, trebuie să mai apăsați și să țineți apăsate butoanele P1+P2 timp de 3 secunde (în programarea nivelului I).).
Pentru a ieși fără a salva, apăsați și țineți apăsat timp de 3 secunde doar butonul P1..
Nu e chiar atât de complicat, nu-i așa? Ideea este să înțelegeți că, deși vă uitați mereu la 5 LED-uri și 3 butoane, semnalizarea LED-urilor P1 și P2 vă arată în ce punct vă aflați. Poate vă va ajuta tabelul cu stările posibile:
| LED P1 | ||||
|---|---|---|---|---|
| Aprins | Clipește | Clipește rapid | ||
| LED P3 |
Stins | Programare – nivelul I. "Ecranul I" |
Mod normal |
Programare – nivelul II. |
| Aprins |
Programare – nivelul I. |
- | - | |
Pentru o imagine mai clară, iată schema completă de programare (faceți clic pentru a o deschide la dimensiune completă):
Dacă întâmpinați dificultăți, nu ezitați să contactați serviciul nostru de asistență tehnică pentru automatizările NICE.
Conectarea unor dispozitive externe suplimentare la automatizare
|
Dacă trebuie să conectați la automatizare dispozitive suplimentare care necesită alimentare externă (de exemplu, iluminare de semnalizare, întrerupător cu cheie, cititoare de carduri, etc.), conectați dispozitivul conform indicațiilor alăturate. Tensiunea furnizată este de 30 Vdc -30% până la +50% (la utilizarea bateriei de rezervă de 24Vdc), cu un curent maxim de 200mA. |
||||||||||||
Funcții speciale ale unității de comandă
Ștergerea memoriei
- Deconectați unitatea de comandă de la rețeaua electrică (sau scoateți siguranța de alimentare F1) și așteptați până se sting toate LED-urile.
- Pe unitatea de comandă apăsați butoanele P1 și P2 și țineți-le apăsate (unitatea de comandă trebuie să rămână fără alimentare)
- În timp ce țineți apăsate butoanele P1 și P2, conectați unitatea de comandă la rețeaua electrică (sau introduceți siguranța de alimentare)
- Exact după 3 secunde eliberați butoanele (adică în timpul celei de-a treia secunde)
- Dacă procesul de ștergere s-a încheiat cu succes, toate LED-urile se vor stinge timp de o secundă. Dacă acest lucru nu se întâmplă, iar LED-urile continuă să clipească, este necesar să repetați procesul de ștergere de la început.
Pentru a verifica dacă memoria a fost ștearsă corect, deconectați unitatea de comandă de la rețeaua electrică (sau scoateți siguranța de alimentare F1) și așteptați până se sting toate LED-urile. După reconectarea la rețea, ar trebui ca dacă memoria a fost ștearsă complet, toate LED-urile să clipească timp de aproximativ șase secunde. Dacă LED-urile au clipit doar timp de trei secunde, probabil că ștergerea nu s-a efectuat cu succes și trebuie repetată.
Depanarea automatizării
Dacă ceva nu vă este clar sau întâmpinați orice altă problemă, nu ezitați să contactați serviciul nostru de asistență tehnică pentru automatizările NICE.
În funcție de natura problemei
În timpul montajului (sau în cazul unei defecțiuni a automatizării) este posibil să întâmpinați una dintre următoarele probleme:
|
Problemă |
Soluție posibilă |
|---|---|
|
Niciun LED nu este aprins |
Verificați dacă unitatea de comandă este alimentată. Puteți verifica acest lucru măsurând tensiunea la intrările 9-10 de pe regleta de borne: aceasta trebuie să fie de aproximativ 30Vdc sau 24Vdc în cazul alimentării de la baterie. Încercați să verificați ambele siguranțe și, dacă este necesar, înlocuiți-le cu altele noi, cu aceleași caracteristici. |
|
LED-ul P1 clipește regulat, dar starea LED-urilor L1 până la L5 nu corespunde dispozitivelor conectate |
Deconectați pentru scurt timp unitatea de comandă de la rețeaua electrică (sau scoateți siguranța de alimentare F1) și așteptați până se sting toate LED-urile; este posibil ca procesul de programare să se fi blocat. Apoi verificați toate conexiunile dispozitivelor la intrările 11-16. Le puteți deconecta pe toate și reconecta apoi pe rând, prin eliminare. |
|
LED-ul P1 clipește o dată la fiecare 4 secunde |
Unitatea de comandă este în modul de așteptare |
|
Etapa de învățare a mișcării canatului nu pornește |
Etapa de învățare a mișcării canatului pornește numai dacă nu a fost efectuată încă sau dacă memoria a fost ștearsă. Dacă mișcarea porții a fost învățată incorect, va trebui mai întâi să ștergeți memoria. |
|
Etapa de învățare a mișcării canatului nu a fost efectuată niciodată și totuși nu pornește sau funcționează anormal |
Mai întâi verificați dacă toate dispozitivele conectate, inclusiv cele de siguranță, funcționează corect. Asigurați-vă că niciun dispozitiv nu se activează în timpul învățării mișcării canatului. Înainte de învățarea propriu-zisă, trebuie ca LED-urile contactelor să fie aprinse corespunzător iar LED-ul P1 să clipească o dată pe secundă. |
|
Etapa de învățare a mișcării canatului s-a încheiat corect, dar manevra nu pornește |
Verificați dacă LED-urile dispozitivelor de siguranță FOTO, FOTO1 și eventual FOTO2 (dacă sunt conectate), precum și LED-urile dispozitivelor de comandă pas cu pas și intrării auxiliare AUX sunt aprinse în timpul comenzii de mișcare. Dacă funcția FOTOTEST este activă, dar fotocelulele nu funcționează corect, LED-ul de diagnostic va clipi de 4 ori. |
|
Poarta se mișcă, dar se oprește în timpul mișcării și începe să se deplaseze în direcția opusă |
I. Fotocelulele se activează. Există mai multe posibilități:
Verificați conexiunile fotocelulelor și LED-urile corespunzătoare. II. A doua posibilitate este ca poarta să fie prea grea pentru automatizare sau să fie blocată de presiunea vântului. În acest caz, automatizarea detectează un consum de curent crescut și interpretează situația ca pe un obstacol (mișcarea porții poate fi oprită și cu mâna). LED-ul de diagnostic va clipi o dată dacă motorul M1 a detectat obstacolul și de două ori dacă acesta a fost detectat de motorul M2. Există două soluții: 1. Activați setarea pentru poartă grea: Primul nivel (LED P1 aprinsă): a doua parte (LED P1 aprins)
Activați LED P3 aprins Porți grele
2. Setarea amperometricii (adică a forței motorului) la sensibilitatea minimă (adică la forța maximă):
Al doilea nivel
În parametrul Sensibilitate amperometrică (forța motorului) setați la Toate LED-urile stinse: nivelul 6 (amperometrie max.)
|
Diagnosticare cu ajutorul LED-ului P2
În pregătire.
Montarea bateriei de rezervă la unitatea de comandă NICE MC424L
Baterie de rezervă NICE PS124 nu este inclusă standard în livrare a sistemului de acționare, dar poate fi comandată separat. Este utilizată în cazul unei pene de curent, când sistemul de acționare al porții va fi alimentat de aceasta. Bateria se încarcă permanent de la rețeaua electrică.
| 1. Desfaceți clema de fixare a unității de comandă 2. Ridicați suportul unității de comandă |
3. Rabatați unitatea de comandă 4. Introduceți bateria sub unitatea de comandă 5. Închideți clema de fixare a unității de comandă |
6. Scoateți capacul din plastic al conectorului |
|---|---|---|
 |
 |
 |
Caracteristici tehnice ale unității centrale de comandă NICE Moonclever MC424L
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrierea tipului | Unitate electrică de comandă pentru funcționarea automată a porților batante. Inclusă în livrare unității de comandă NICE MCA2, dar fără receptor radio. | ||||||||||||||||
| Alimentare | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Putere absorbită |
170W | ||||||||||||||||
| Sursă de rezervă | posibilitate de achiziționare și instalare bateria de rezervă NICE PS124 | ||||||||||||||||
| Ieșire pentru lampă de semnalizare | pentru o lampă de semnalizare 24Vdc cu bec de max. 25W (de ex. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Indicator de ieșire (S.C.A.) | - pentru un bec de 24Vdc, max. 5W (tensiune de ieșire +50% -30%); poate comanda un releu mic - sau pentru un bec de 12Vac, max. 25W încuietoare electrică |
||||||||||||||||
| Ieșire FOTOTEST | 24Vdc max. 100mA | ||||||||||||||||
| Ieșire pentru accesorii | 24Vdc max. 200mA | ||||||||||||||||
| Intrare STOP | pentru contacte normal închise și dispozitive cu rezistență constantă de 8,2K? | ||||||||||||||||
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. | ||||||||||||||||
| Intrare pentru antenă | 50? pentru cablu coaxial RG-58 (sau similar) | ||||||||||||||||
| Timp de funcționare | evaluare automată | ||||||||||||||||
| Durata pauzei | programabilă la 5, 10, 20, 40, 80 de secunde | ||||||||||||||||
| Oprirea motorului după închidere | programabilă la 0; 0,3; 0,7; 1,3; 2 secunde | ||||||||||||||||
| Întârzierea canatului la deschidere | programabilă la 5, 10, 20, 30, 40% din timpul de funcționare | ||||||||||||||||
| Întârzierea canatului la închidere | evaluare automată | ||||||||||||||||
| Ieșirea motorului M1 | pentru Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Ieșirea motorului M2 | pentru Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Lungimi maxime ale cablurilor |
|
||||||||||||||||
| Temperatura de funcționare | -20°C până la +50°C | ||||||||||||||||
| Utilizare în medii saline, acide și potențial explozive | nu | ||||||||||||||||
| Clasa de protecție | IP54 | ||||||||||||||||
| Dimensiuni | 232×310×122 (l×L×h) | ||||||||||||||||
| Greutate | 4,1kg |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
