NICE Moonclever MC824H - unitate de comandă pentru automatizările de 24 V ale porților batante din gama Toona
| Disponibilitatea produsului: | indisponibil | Vă vom ajuta cu plăcere să alegeți un produs de înlocuire. Nu ezitați să ne contactați. |
|---|
Descrierea produsului NICE Moonclever MC824H - unitate de comandă pentru automatizările de 24 V ale porților batante din gama Toona
Înlocuitor disponibil!
Unitatea de comandă NICE Moonclever MC824H a fost înlocuită cu un model mai nou - NICE Moonclever MC824HR10.
NICE Moonclever MC824H este o unitate centrală de comandă pentru automatizarea cu un singur canat, sau cu două canaturi porților. Sistemele de acționare compatibile cu aceasta trebuie să aibă alimentare 24Vdc și encoder magnetic (senzor rotativ al turației motorului pentru determinarea precisă a poziției canatului).
Compatibilitate exclusivă cu modelele enumerate în mod explicit de sisteme de acționare pentru porți batante:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite
Unitatea centrală de comandă MC824H include unitatea de comandă MCA1, care este montată într-o cutie din plastic standardizată Moonclever. Include un conector de tip SM pentru conectarea receptorului radio (SMXI, OXI, ...) pentru telecomenzilor (Flor, Era Flor, Era One, Era Inti, ...).
Acceptă tehnologia BlueBus, care permite conectarea facilă a dispozitivelor suplimentare (fotocelule, lampă de semnalizare, cititoare de carduri, întrerupătoare cu cheie, etc.) folosind doar un cablu cu două fire, fără a fi necesară respectarea polarității.
Datorită tehnologiei 24V este compatibilă și cu sistemul solar NICE Solemyo, care permite alimentarea chiar și în locuri fără acces la o sursă de energie electrică. De asemenea, este posibil să alimentați unitatea de comandă de la bateria de rezervă NICE PS324, care permite efectuarea câtorva cicluri de deschidere și închidere a porții batante timp de câteva ore după o pană de curent. În modul standby, unitatea de comandă conectată la receptorul semnalului de comandă consumă doar 2 W (dacă este alimentată de la bateria PS324, sau de la sistemul solar Solemyo, consumul este de doar 0,1 W).
Acceptă tehnologia NICE Opera. Diagnosticare cu ajutorul lămpii de avertizare.
După determinarea lungimii canatului, intervalele de accelerare și decelerare la deschidere și închidere sunt setate automat; se pot seta și forța, viteza, deschiderea pentru pietoni etc. vezi programarea unității de comandă a motorului. Detectarea obstacolelor pe toată durata deplasării canatului garantează funcționarea în siguranță a motoarelor.
Unitatea de comandă NICE Moonclever MC824H este potrivită pentru condițiile climatice din Slovacia și respectă toate standardele europene de siguranță.
Accesorii compatibile cu unitatea de comandă NICE Moonclever MC824H
Vă recomandăm să achiziționați și accesorii opționale compatibile cu unitatea de comandă:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa semnalizează mișcarea porții prin clipire – potrivită pentru ieșiri cu vizibilitate redusă. În plus, are antenă încorporată, pentru o rază de acțiune mai mare a telecomenzii. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotocelule | La închidere, detectează obstacolele și opresc mișcarea – poarta nu va lovi mașina sau persoanele. | - MoonBUS (MOFB) |
| Transmițător |
Pentru acționarea porții de la distanță. |
- FloR (Flo2R-s, Flo4R-s) |
| Receptor | Necesar pentru acționarea porții de la distanță. | - OXI - SMXI |
| Antenă | Pentru o rază de acțiune mai mare a telecomenzii. | - integrată în lampa de semnalizare LUCYB, MLBT - doar antena ABFKIT, sau ABF |
| Tastatură | Dacă uitați telecomanda sau dacă vin multe vehicule ori persoane și nu doriți să oferiți tuturor o telecomandă sau să deschideți poarta doar pentru ei. | - MOTXR |
Manual pentru unitatea de comandă NICE Moonclever MC824H
Manualul unității de comandă NICE Moonclever MC824H poate fi descărcat de aici:
Manual pentru unitatea de comandă NICE Moonclever MC824H
Montarea unității de comandă NICE Moonclever MC824H
Montarea unității de comandă în cutia de montaj standardizată Moonclever se realizează prin fixarea cu patru șuruburi:
 |
 |
| 1. Deșurubați șuruburile din plastic ale capacului | 2. Fixați cutia unității de comandă cu patru dibluri |
Cablare

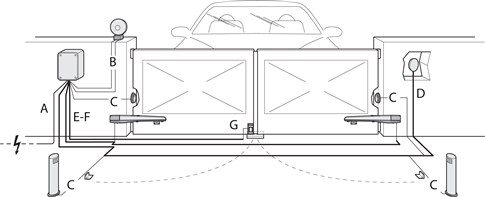

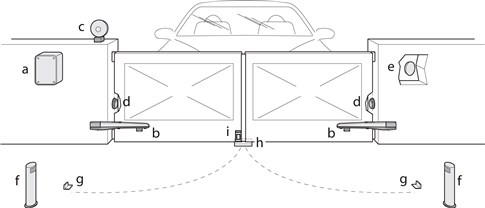

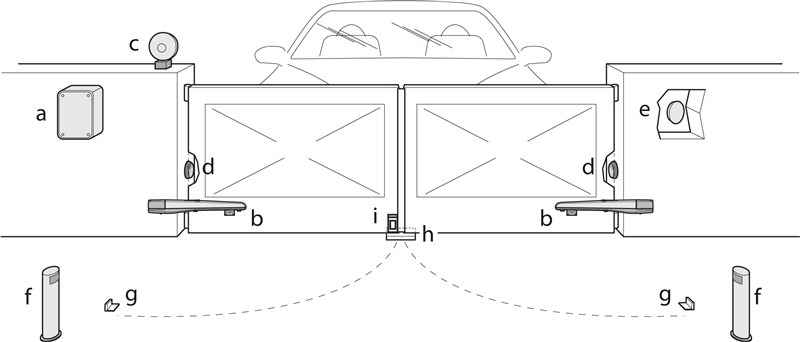

O configurație tipică (opțională) de conectare a unității de comandă a motorului cu accesorii arată astfel:
Lista accesoriilor
|
Lista cablurilor
| Utilizare | Tip | Lungime maximă |
|---|---|---|
| A. Alimentare | 3×1,5mm2 | 30m, în cazul unei lungimi mai mari 3×2,5mm2 + împământare |
| B. Lampă de semnalizare cu antenă |
2×0,5mm2 |
20m 20m (recomandat sub 5m) |
| C. Fotocelule | 2×0,5mm2 | 30m, peste 30m 2×1mm2 |
| D. Comutator cu cheie | 4×0,5mm2 | 50m (sau 2 buc. 2×0,5mm2) |
| E. Alimentarea motorului | 3×1,5mm2 | 10m |
| F. Encoder | 2×1,0mm2 | 10m |
| G. Încuietoare electrică | 2x1,0mm2 | 10m |
Schema de conectare a unității de comandă NICE Moonclever MC824H
Înainte de a conecta, deconecta sau modifica conexiunile motorului la rețea ori ale accesoriilor, nu uitați să întrerupeți alimentarea electrică, fie de la întrerupătorul automat, scoțând siguranța de alimentare, eventual deconectând bateria de rezervă. Așteptați până se sting toate LED-urile.

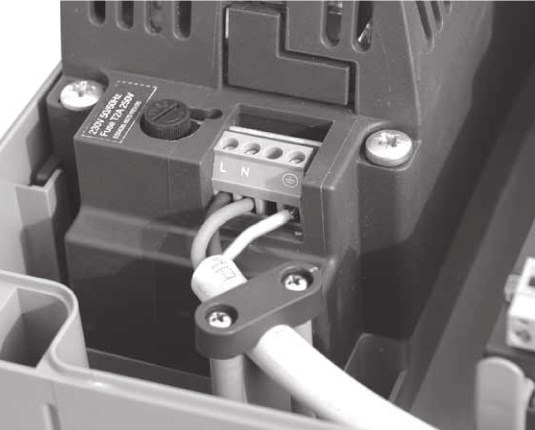

...la rețea
 |
Pentru funcționarea de bază a motorului, este suficient să conectați la unitatea de comandă a motorului alimentarea electrică.
Conectarea este simplă:
|
...la accesorii
Unitatea de comandă NICE MCA1 a centralei NICE Moonclever MC824H permite următoarele intrări și ieșiri pentru accesorii:
| Intrare/ieșire | Descriere | |
|---|---|---|
| AERIAL (Antenă) |
Intrare pentru antena receptorului radio. Antena este de regulă încorporată în lampa de semnalizare, de exemplu NICE LUCYB, NICE MLBT, sau se poate utiliza o antenă externă separată NICE ABFKIT. | |
| Ieșire pentru o lampă de semnalizare de 12V NICE LUCYB (sau NICE MLBT) cu un bec de 12V 21W | ||
| Ieșire pentru 12Vac max. încuietoare electrică de 15VA | ||
| S.C.A. (Indicator) |
Ieșire pentru indicator (24V 4W). Funcționarea acestuia poate fi configurată prin programarea nivelului II, pentru L4; consultați Programarea nivelului II, L4 – Indicator de ieșire. | |
| Intrare pentru conectarea în paralel a dispozitivelor compatibile care utilizează tehnologia BlueBUS prin intermediul unui cablu cu două fire, care transmite atât alimentarea electrică, cât și semnalul de comunicare. | ||
| STOP (Oprire) |
Intrare pentru dispozitive care opresc mișcarea porții. Se pot conecta următoarele dispozitive:
|
|
| Intrare pentru dispozitive care comandă mișcarea porții pas cu pas (consultați Comanda pas cu pas a mișcării porții). Se pot conecta dispozitive normal deschise (NO). | ||
| OPEN (Deschidere) |
Intrare pentru dispozitive care comandă doar deschiderea porții (consultați Deschiderea porții). Se pot conecta dispozitive normal deschise (NO). | |
| CLOSE (Închidere) |
Intrare pentru dispozitive care comandă doar închiderea porții (consultați Închiderea porții). Se pot conecta dispozitive normal deschise (NO). | |
| ENC1 | Intrare pentru encoderul motorului M1 (bornele 1, 2); nu este necesară respectarea polarității |

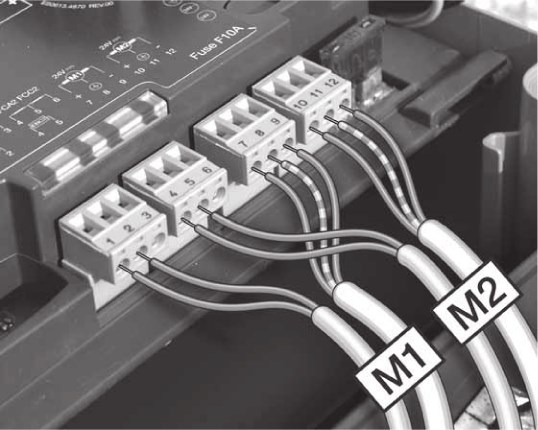

Conectarea motoarelor M1 și M2 și a encoderelor acestora |
| ENC2 | Intrare pentru encoderul motorului M2 (bornele 4, 5); polaritatea nu trebuie respectată | |
| M1 | Ieșire pentru motorul M1 (bornele 7, 8, 9) | |
| M2 | Ieșire pentru motorul M2 (bornele 10, 11, 12) | |
Siguranțele unității de comandă
În pregătire

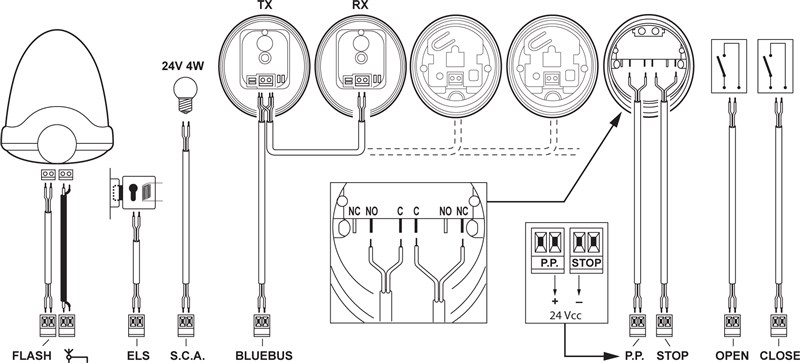

Schema standard de conectare:
Fotocelulele automatizării
Tehnologia BlueBUS, foarte ușor de utilizat, permite alimentarea și controlul a până la 7 perechi de fotocelule cu ajutorul unui cablu cu două fire.
CONECTAREA MAI MULTOR PERECHI DE FOTOCELULE NICE MOFB LA REȚEAUA DE DATE NICE BLUEBUS
Amplasați fotocelulele în configurația din jurul porții sau al porții pietonale, conform exemplelor de configurare pentru conectarea completă și setați jumper-ele conform tabelului jumperelor fotocelulelor NICE MOFB automatizării porții. Pentru a preveni interferențele dintre perechile amplasate aproape una de cealaltă, este necesar să respectați, conform acestor exemple de configurare, orientarea emițătoarelor TX și a receptoarelor RX. Conectați fotocelulele în paralel conform imaginii (polaritatea nu trebuie respectată):
Exemplu de configurare pentru conectarea fotocelulelor
Dacă doriți ca fotocelulele să funcționeze ca dispozitive de deschidere a porții (vezi FA1 și FA2 din imagine), adică să deschidă poarta atunci când intrați cu vehiculul între axele lor optice, trebuie să întrerupeți puntea A de la emițătorul TX și de la receptorul RX, vezi imaginea:
Tabelul jumperelor fotocelulelor NICE MOFB pentru automatizarea porții
 |
Conectarea mai multor perechi de fotocelule la sistemul BlueBUS se realizează prin setarea unor combinații diferite de jumper-e, fiecare pereche conectată trebuind să aibă o combinație unică. Asigurați-vă că nu există două perechi cu aceeași combinație într-o singură rețea de date BlueBUS. În cadrul aceleiași perechi de fotocelule, jumperul trebuie setat la aceeași valoare atât la emițătorul TX, cât și la receptorul RX. Dacă tipul de setare folosește un singur jumper, puneți-l întotdeauna pe celălalt în compartimentul gol, așa cum se vede în imaginea din stânga. |
| Identificarea perechii de fotocelule | Setare prin combinația de jumper-e |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ATENȚIE: CONFIGURAȚIE NEPERMISĂ! |
 |
|
FA1 |
 |
|
FA2 |
 |
Dacă este necesară înlocuirea unei fotocelule, indiferent de motiv, este suficient să setați la aceasta același jumper ca la cea originală; nu este necesară efectuarea etapei de identificare a dispozitivelor.
Receptor radio pentru automatizări
 |
Centrală de comandă NICE Moonclever MC824H este livrată cu unitatea de comandă NICE MCA1, care oferă conectorul SM pentru conectarea unui receptor extern receptorului radio (de exemplu, NICE OXI, NICE SMXI). Acest receptor este absolut necesar pentru recepționarea comenzilor transmise de de la telecomenzi, așadar este indispensabil pentru acționarea de la distanță a porții culisante cu telecomanda. |
Recunoașterea dispozitivelor conectate la motor
După fiecare conectare, deconectare sau modificare a cablajului dispozitivelor auxiliare la intrările BlueBUS și STOP trebuie efectuată etapa de recunoaștere a dispozitivelor auxiliare. Motorul vă va avertiza că trebuie efectuată această operațiune prin clipirea LED-urilor L1 și L2.
|
Recunoașterea mișcării foii porții (mod automat)
Pentru funcționarea corectă a porții (în special pentru calcularea distanței de accelerare și decelerare și pentru deschiderea parțială), unitatea de comandă trebuie să determine automat lungimea arcului de deschidere al foilor porții. În timpul acestei operațiuni, motorul deplasează poarta între opritoare și determină intervalul de deschidere al porții. Există și o metodă manuală alternativă și una combinată, pe care le găsiți în manual.
|
Programarea unității de comandă a sistemului de acționare
Unitatea de comandă MC824H permite programarea mai multor funcții, fie prin activarea/dezactivarea funcției prin programarea nivelului I., fie prin setarea valorii implicite a parametrului prin programarea nivelului II.
Unitatea de comandă MCA1 are trei butoane pentru comandarea și programarea sistemului de acționare:
 |
Buton | Utilizare |
|---|---|---|
| Open | Butonul permite transmiterea comenzii de deschidere a porții către sistemul de acționare. De asemenea, în timpul programării, permite deplasarea în sus a valorii parametrului programat. | |
| Stop/Set | Butonul permite transmiterea comenzii de oprire a porții către sistemul de acționare. Prima apăsare, menținută timp de 5 secunde, vă permite să accesați modul de programare a nivelului I. O nouă apăsare, menținută, vă permite să accesați modul de programare a nivelului II. pentru LED-ul curent. | |
| Close | Butonul permite transmiterea comenzii de închidere a porții către sistemul de acționare. De asemenea, în timpul programării, permite deplasarea în jos a valorii parametrului programat. |
Programarea nivelului I.
La nivelul I, programarea activează/dezactivează funcția respectivă. Dacă o funcție este activată, LED-ul corespunzător de pe unitatea de comandă rămâne aprins. Din fabrică, toate funcțiile sunt dezactivate.
Pentru a accesa modul de programare a nivelului I, țineți apăsat butonul „Stop/Set” timp de aproximativ 5 secunde, până când LED-ul L1 începe să clipească. Apoi, folosind butoanele „Open” și „Close”, deplasați LED-ul curent în sus sau în jos. Aveți la dispoziție 10 secunde pentru fiecare operațiune; în caz contrar, sistemul de acționare va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției pe care doriți să o activați/dezactivați, apăsați o dată butonul „Stop/Set”; clipirea se va accelera (funcție activată) sau încetini (funcție dezactivată). Apoi lăsați sistemul de acționare să iasă din modul de programare în decurs de 10 secunde. Dacă totul a decurs corect, LED-ul funcției activate va rămâne aprins.
Lista funcțiilor care pot fi activate prin programare:
| LED | Funcție | Descriere |
|---|---|---|
| L1 | Închidere automată | După un anumit interval (setat la „Programarea nivelului II – Durata pauzei”), poarta începe să se închidă automat după ce a fost deschisă. Dacă funcția este dezactivată, poarta poate fi acționată numai printr-o comandă de la telecomanda porții etc. |
| L2 | Închidere după întreruperea fasciculului fotocelulelor |
Funcția permite menținerea porții deschise doar atât timp cât este necesar pentru trecerea vehiculului. După eliberarea fasciculului fotocelulelor (vehiculul a trecut), poarta începe să se închidă automat după 5 secunde. Această funcție are două moduri de funcționare, în funcție de activarea sau dezactivarea închiderii automate (consultați funcția anterioară). Închidere automată activată – poarta se oprește când fasciculul fotocelulelor este eliberat și începe să se închidă după 5 secunde. Asta înseamnă că este posibil să nu se deschidă complet. |
| L3 | Închidere obligatorie | După o pană de curent, poarta fie rămâne în poziția în care se afla (dacă funcția este dezactivată), fie se închide (dacă funcția este activată). |
| L4 | Mod standby | Această funcție permite reducerea la minimum a consumului de energie electrică. Este ideală pentru alimentarea de la o baterie de rezervă (de exemplu, NICE PS124). Dacă funcția este activă, unitatea de comandă se oprește la un minut după ultima mișcare a porții intrarea BlueBUS (și, prin urmare, toate dispozitivele conectate la aceasta), precum și toate LED-urile, cu excepția LED-ului BlueBUS, care va clipi lent. În această stare, dacă este primită o comandă, unitatea de comandă va reporni mai întâi și abia apoi va executa comanda primită. |
| L5 | Încuietoare electrică/Iluminat automat | Dacă funcția nu este activată, ieșirea ELS funcționează ca o încuietoare electrică; dacă funcția este activată, ieșirea ELS poate fi utilizată pentru iluminatul automat. |
| L6 | Preavertizare luminoasă | După primirea unui semnal de acționare a porții, mai întâi girofarul avertizează timp de trei secunde prin clipire, apoi începe manevra de mișcare solicitată. |
| L7 | Comanda de închidere înseamnă deschidere parțială | Comanda de închidere va iniția întotdeauna manevra de parțială a porții. |
| L8 | Indicator de poartă deschisă/Indicator de mentenanță | Dacă funcția nu este activată, ieșirea S.C.A. funcționează ca indicator de poartă deschisă; dacă funcția este activată, ieșirea S.C.A. funcționează ca indicator de mentenanță. |
Programarea nivelului II.
La nivelul II, programarea stabilește valorile funcțiilor respective (aceste funcții sunt diferite de cele din nivelul I.).
Uitați de programarea nivelului I. Accesați programarea nivelului II ținând apăsat butonul „Stop/Set” timp de aproximativ 5 secunde, până când începe să clipească LED L1. Apoi, cu ajutorul butoanelor „Open” și „Close”, deplasați LED-ul curent în sus sau în jos. Aveți 10 secunde pentru fiecare acțiune, altfel automatizarea va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției al cărei parametru doriți să-l setați, țineți apăsat butonul „Stop/Set” pentru a accesa setarea LED-ului respectiv. LED-ul care rămâne aprins (butonul „Stop/Set” este în continuare apăsat) indică valoarea curentă a parametrului. Puteți modifica această valoare în sus sau în jos cu ajutorul butoanelor „Open”, respectiv "Close” (țineți apăsat în continuare butonul „Stop/Set”), apoi eliberați butonul „Stop/Set” și lăsați automatizarea să iasă din modul de programare în următoarele 10 secunde. Pentru a verifica dacă totul s-a desfășurat corect, repetați procedura, dar fără să modificați valoarea parametrului.
Lista funcțiilor programabile și configurabile:
|
LED de intrare — Denumire |
LED de configurare — Valoare |
|---|---|
| L1 — Durata pauzei Dacă valoarea „Închiderea automată” este activată în programarea nivelului I, |
L1 — 5 secunde L2 — 15 secunde L3 — 30 de secunde L4 — 45 de secunde L5 — 60 de secunde L6 — 80 de secunde L7 — 120 de secunde L8 — 180 de secunde |
|
L2 — Tipul secvenței de operare Setează secvența de mișcare a porții care se declanșează prin apăsarea repetată, de exemplu, a butonului de pe telecomanda porții sau prin activarea intrarea STEP-BY-STEP (denumită și P.P.sau secvență pas cu pas). Dacă setați L4, L5, L7 sau L8, vor fi afectate și intrările OPEN și CLOSE. |
L1 — Deschidere/Stop/Închidere/Stop L2 — Deschidere/Stop/Închidere/Deschidere L3 — Deschidere/Închidere/Deschidere/Închidere L4 — Mod condominiu L5 — Mod condominiu cu oprire după 2 s L6 — Secvență pas cu pas cu deschidere parțială după 2 s L7 — Om prezent L8 — Deschidere semiautomată, închidere cu om prezent |
|
Setează viteza de deplasare a porții în timpul funcționării normale (nu la pornire sau la încetinirea de la capătul cursei). |
L1 — Foarte lentă (30%) L2 — Lentă (45%) L3 — Medie (55%) L4 — Rapidă (70%) L5 — Foarte rapidă (85%) L6 — Extrem de rapidă (100%) L7 — Se deschide „Rapid”, se închide „Încet” L8 — Se deschide „Extrem de rapid”, se închide „Rapid” |
|
L4 — Decuplarea motorului după închidere Setează durata, în ms, pentru care unitatea de comandă relaxează motorul după închidere, pentru a reduce presiunea asupra foii porții. |
L1 — Niciuna L2 — Minimă (100 ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Maximă (800 ms) |
|
Adaptează sistemul de control al forței motorului la greutatea porții. |
L1 — Slabă L2 — ... L3 — ... (implicită) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Foarte puternică |
|
Setează lungimea cursei pentru deschiderea parțială. Pentru L5–L8, valoarea minimă înseamnă unghiul mai mic setat pentru cele două foi ale porții. Adică, dacă foaia M1 se deschide la 90°, iar foaia M2 la 110°C, atunci valoarea minimă este 90°C. |
L1 — Foaia M2 se deschide un sfert L2 — Foaia M2 se deschide pe jumătate L3 — Foaia M2 se deschide trei sferturi L4 — Foaia M2 se deschide complet L5 — Foile se deschid până la un sfert din valoarea minimă L6 — Foile se deschid până la jumătate din valoarea minimă L7 — Foile se deschid până la trei sferturi din valoarea minimă L8 — Foile se deschid până la valoarea minimă |
|
L7 — Avertizare de întreținere Setează numărul de manevre ale porții după care automatizarea va indica necesitatea efectuării lucrărilor de întreținere. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Redă tipul ultimelor până la 8 mesaje de eroare. |
L1 — Rezultatul manevrei 1 L2 — Rezultatul manevrei 2 L3 — Rezultatul manevrei 3 L4 — Rezultatul manevrei 4 L5 — Rezultatul manevrei 5 L6 — Rezultatul manevrei 6 L7 — Rezultatul manevrei 7 L8 — Rezultatul manevrei 8 |
Conectarea dispozitivelor externe suplimentare la automatizare
 |
Dacă trebuie să conectați la automatizare dispozitive suplimentare care necesită alimentare externă (de exemplu, iluminare indicatoare, comutator cu cheie, cititoare de carduri, etc.), conectați dispozitivul conform imaginii. Tensiunea furnizată este de 24 V c.c., între -30% și +50%, cu un curent maxim de 200 mA. |
Funcții speciale ale unității de comandă
Ștergerea memoriei
Apăsați butoanele „Open” și „Close” și țineți-le apăsate până când L1 și L2 încep să clipească.
Mișcare forțată
Dacă un dispozitiv de siguranță se defectează sau, de exemplu, în raza fotocelulelor ajunge un obstacol imposibil de îndepărtat, iar poarta nu se poate mișca din motive de siguranță, se poate activa modul „Om prezent”, fie permanent, în Programarea nivelului II. în setarea L2 - Tipul de comandă pas cu pas la valoarea L7 - Om prezent, fie temporar:
- Dați o comandă porții (cu telecomanda, cu comutatorul cu cheie etc.)
- Dacă există o problemă, poarta nu se va mișca, iar girofarul va semnaliza o eroare.
- Așadar, în cel mult 3 secunde de la comanda anterioară, dați din nou comanda și țineți-o apăsată.
- Cât timp țineți apăsat butonul de comandă, poarta se va mișca; când îl eliberați, se va opri.
Avertizare de întreținere
În Programarea nivelului II la punctul L7 - Avertizare de întreținere se setează numărul de cicluri după care automatizarea trebuie să semnalizeze necesitatea întreținerii (reviziei). Automatizarea semnalizează acest lucru prin girofar (sau la ieșirea S.C.A., dacă este setată în Programarea nivelului II la punctul L4 - Indicator de ieșire nivelul L7 - Întreținere) după cum urmează:
| Număr de cicluri | Semnalizare prin girofar | Semnalizare prin indicatorul de ieșire S.C.A. |
|---|---|---|
| sub 80% din limită | Funcționare normală, clipire la intervale de jumătate de secundă. | „Se aprinde” timp de 2 secunde după începerea deschiderii. |
| 80–100% din limită | Se aprinde timp de 2 s la începutul manevrei, apoi funcționează normal. | Clipește pe durata manevrei. |
| peste 100% din limită | Se aprinde timp de 2 s la începutul manevrei, apoi funcționează normal și se aprinde timp de 2 s după încheierea manevrei. | Clipește continuu. |
Instrucțiunile pentru ștergerea avertizării de întreținere și verificarea numărului curent de manevre față de limită se găsesc în tabelul 12 din manual.
Depanarea automatizării
Dacă ceva nu vă este clar sau întâmpinați orice altă problemă, nu ezitați să contactați serviciul nostru de asistență tehnică pentru automatizările NICE.
În funcție de natura problemei
În timpul montajului (sau în cazul unei defecțiuni a automatizării), este posibil să întâmpinați una dintre următoarele probleme:
|
Problemă |
Soluție posibilă |
|---|---|
|
Poarta nu răspunde la comanda telecomenzii, iar LED-ul de pe telecomandă nu se aprinde. |
Verificați dacă bateriile telecomenzii automatizării sunt în stare bună; dacă nu, înlocuiți-le. Instrucțiunile se găsesc în manualul telecomenzii respective. |
|
Poarta nu răspunde la comanda telecomenzii, dar LED-ul de pe telecomandă se aprinde. |
Verificați dacă telecomanda a fost memorată corect în memoria receptorului sau încercați să o o memorați din nou. |
|
Poarta nu se mișcă, iar LED-ul BlueBUS nu clipește.
|
Verificați dacă automatizarea este alimentată la 230 V. Dacă da, verificați cu un multimetru ambele siguranțe fuzibile și, dacă este cazul, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Poarta nu se mișcă, iar lampa de semnalizare nu clipește. |
Verificați dacă unitatea de acționare a înregistrat comanda. La transmiterea unei comenzi cu telecomanda ar trebui LED-ul BlueBUS să clipească rapid de două ori. Dacă o comandă este transmisă de un alt dispozitiv prin intrarea STEP-BY-STEP (P.P.), ar trebui să se aprindă LED-ul STEP-BY-STEP corespunzător. |
|
Poarta nu se mișcă, iar lampa de semnalizare clipește de mai multe ori. |
Numărați clipirile și consultați Diagnosticare prin clipirile lămpii de semnalizare. |
|
Poarta se pune în mișcare, dar se oprește imediat și începe să se deplaseze în direcția opusă. |
Programată forța motorului este probabil prea mică pentru poarta dumneavoastră. Verificați dacă există obstacole care împiedică mișcarea porții și, dacă este cazul, măriți forța de acționare. |
|
Poarta pornește, dar lampa de semnalizare nu funcționează. |
Verificați dacă există tensiune la ieșirea FLASH în timpul manevrei porții (valoarea tensiunii nu este importantă, aprox. 10-30Vdc). Dacă există tensiune la ieșire, problema este probabil la lampa de semnalizare, încercați să o înlocuiți cu una similară pentru a verifica dacă funcționează. Dacă nu există tensiune la ieșire, ieșirea FLASH poate fi suprasolicitată; verificați dacă nu există un scurtcircuit în cablaj. |
|
Poarta pornește, dar ieșirea S.C.A. nu funcționează. |
Aflați ce tip de funcție este programată pentru ieșirea S.C.A. iar dacă ieșirea ar trebui să clipească, verificați dacă există tensiune la aceasta (aproximativ 24Vdc). Dacă există tensiune la ieșire, problema este probabil la bec; încercați să îl înlocuiți cu unul similar pentru a verifica dacă funcționează. Dacă nu există tensiune la ieșire, ieșirea S.C.A. poate fi suprasolicitată; verificați dacă nu există un scurtcircuit în cablaj. |
Diagnosticare prin clipirile lămpii de semnalizare
În timpul manevrei porții lampa de semnalizare clipește regulat, o dată pe secundă. În cazul unei probleme, lampa de semnalizare indică eroarea prin două serii consecutive de clipiri rapide.
|
Seria de clipiri |
Eroare |
Soluție |
|---|---|---|
|
1 clipire Pauză de 1 secundă 1 clipire |
Eroare BlueBUS
|
Dispozitivele conectate la intrarea BlueBUS nu corespund celor detectate în etapa de detectare a dispozitivelor. Reluați etapa. Dacă nu ajută, încercați încă o dată; în caz contrar, va trebui să identificați dispozitivul defect prin eliminare și să îl înlocuiți (să cumpărați altul, să solicitați repararea în garanție sau să îl reparați). |
|
2 clipiri Pauză de 1 secundă 2 clipiri |
Activarea fotocelulei |
Se activează fotocelulele, ceea ce este normal dacă fasciculul lor este întrerupt în timpul închiderii porții. Dacă fasciculul nu a fost întrerupt, fotocelulele pot fi murdare, orbite de lumină sau defecte. |
|
3 clipiri Pauză de 1 secundă 3 clipiri |
Activarea limitatorului de forță al motorului
|
În timpul deplasării porții detectați o frecare crescută – este posibil ca poarta să nu fie reglată corect; încercați să o mișcați manual și să o reglați. În caz contrar, de regulă ajută mărirea forței motorului, eventual activarea funcției de impuls inițial. O altă problemă poate apărea dacă aveți opritorul inferior prea sus. |
|
4 clipiri Pauză de 1 secundă 4 clipiri |
Activarea intrării STOP
|
A fost transmisă o comandă către intrarea STOP, așadar, dacă această funcționare este neașteptată, verificați dispozitivele conectate la intrare. |
|
5 clipiri Pauză de 1 secundă 5 clipiri |
Eroare internă a unității de comandă |
Așteptați 30 de secunde și încercați din nou. Dacă problema persistă, încercați să să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
6 clipiri Pauză de 1 secundă 6 clipiri |
A fost atinsă limita orară a manevrelor. |
Așteptați câteva minute, până când limitatorul de cicluri scade sub valoarea-limită. |
|
7 clipiri Pauză de 1 secundă 7 clipiri |
Eroare internă a circuitelor electronice. |
Deconectați complet unitatea de acționare timp de câteva secunde, apoi încercați din nou. Dacă problema persistă, încercați să să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
8 clipiri Pauză de 1 secundă 8 clipiri |
Comandă permanentă activă.
|
Unitatea de acționare primește în mod continuu o comandă – verificați dispozitivele conectate la intrarea OPEN. Dacă aveți conectat un temporizator, cel mai probabil acesta este cauza.
|
|
9 clipiri Pauză de 1 secundă 9 clipiri |
Unitatea de acționare este blocată prin comanda „Blochează automatizarea”. | Deblocați unitatea de acționare prin comanda „Deblochează automatizarea”. |
| 10 clipiri
Pauză de 1 secundă 10 clipiri |
Activarea limitatorului encoderului | În timpul mișcării poarta detectați o frecare crescută și verificați cursa lină. |
Diagnosticare prin clipirea LED-urilor
Pe unitatea de comandă MCA1 a centralei MC824H se află două seturi de LED-uri, fiecare indicând prin clipire sau aprindere funcționarea normală a unității de comandă ori diagnosticarea defecțiunilor, conform tabelelor de mai jos.
LED-urile orizontale BLUEBUS, STOP, PP, OPEN, CLOSE
|
Semnalizare |
Stare |
Soluție |
|---|---|---|
|
LED BlueBUS |
||
|
Stins |
Defecțiune
|
Verificați conectarea la rețeaua electrică, iar dacă aceasta este în regulă, verificați siguranțele F1 și F2 și, dacă este necesar, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Aprins |
Defecțiune gravă
|
Încercați să deconectați unitatea de comandă, eventual toate intrările. Dacă nu ajută, resetați unitatea; dacă problema persistă, probabil va trebui să înlocuiți unitatea de comandă. |
|
Clipește la intervale de o secundă |
Totul este în regulă |
Funcționarea normală a unității de comandă. |
|
2 clipiri rapide |
Starea intrărilor s-a schimbat |
Funcționare normală – starea unei intrări s-a schimbat STEP-BY-STEP, STOP, OPEN, CLOSE, au fost activate fotocelulele, sau motorul a primit o comandă de la telecomenzii. |
|
Serii de clipiri separate de o pauză de o secundă |
Mai multe posibilități |
Numărul de clipiri dintr-o serie corespunde diagnosticării defecțiunilor indicate de girofar. |
|
LED STOP (Oprire) |
||
|
Stins |
Intrarea STOP a fost activată |
Verificați dispozitivele conectate la intrarea STOP. |
|
Aprins |
Totul este în regulă |
Intrarea STOP nu este activă. |
|
LED STEP-BY-STEP (numit și P.P., comandă pas cu pas) |
||
|
Stins |
Totul este în regulă |
Intrarea STEP-BY-STEP nu este activă. |
|
Aprins |
Intrarea STEP-BY-STEP a fost activată |
Funcționare normală a unității de comandă, dacă la intrarea STEP-BY-STEP. |
|
LED OPEN (Deschidere) |
||
|
Stins |
Totul este în regulă |
Intrarea OPEN nu este activă. |
|
Aprins |
Intrarea OPEN a fost activată |
Funcționare normală a unității de comandă, dacă la intrarea OPEN. |
|
LED CLOSE (Închidere) |
||
|
Stins |
Totul este în regulă |
Intrarea CLOSE nu este activă. |
|
Aprins |
Intrarea CLOSE a fost activată |
Funcționare normală a unității de comandă, dacă la intrarea CLOSE. |
LED-urile verticale L1–L8
|
Semnalizare |
Soluție |
|---|---|
|
LED 1 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere automată nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere automată este activată. |
|
Clipește |
|
|
LED 2 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor este activată. |
|
Clipește |
|
|
LED 3 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere întotdeauna nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere întotdeauna este activată. |
|
Clipește |
|
|
LED 4 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Modul de așteptare nu este activată. |
|
Este aprins |
În timpul funcționării normale, indică faptul că funcția Modul de așteptare este activată. |
|
Clipește |
|
|
LED 5 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Încuietoare electrică/Iluminare automată nu este activată. |
|
Este aprins |
În timpul funcționării normale, indică faptul că funcția Încuietoare electrică/Iluminare automată este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 6 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Preaprindere intermitentă nu este activată. |
|
Este aprins |
În timpul funcționării normale, indică faptul că funcția Preaprindere intermitentă este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 7 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închiderea înseamnă deschidere parțială nu este activată. |
|
Este aprins |
În timpul funcționării normale, indică faptul că funcția Închiderea înseamnă deschidere parțială este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 8 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Indicator poartă deschisă/Indicator de întreținere nu este activată. |
|
Este aprins |
În timpul funcționării normale, indică faptul că funcția Indicator poartă deschisă/Indicator de întreținere este activată. |
|
Clipește |
Funcția este în curs de programare. |
Montarea bateriei de rezervă la unitatea de comandă NICE MC824H
Baterie de rezervă NICE PS324 nu este inclusă în livrarea standard a motorului, dar poate fi comandată separat. Se utilizează în cazul unei pene de curent, când motorul porții va fi alimentat de la aceasta. Bateria se încarcă permanent de la rețeaua electrică.

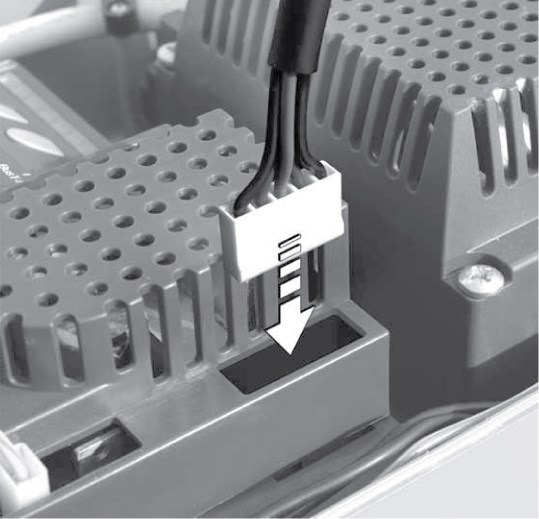

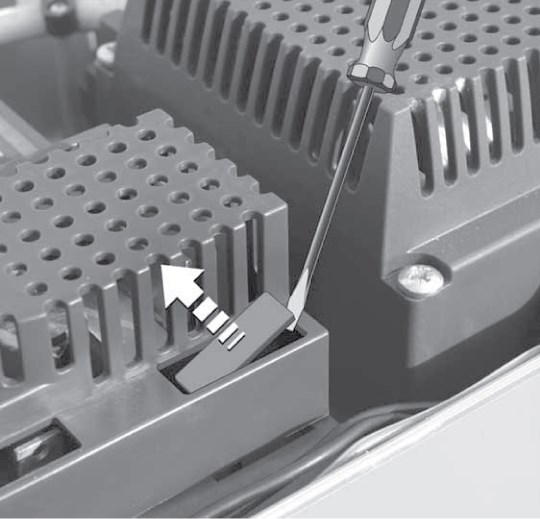

| 1. Scoateți capacul din plastic al conectorului bateriei | 2. Conectați bateria la conector și așezați-o lângă unitatea de comandă |
|---|---|
 |
 |
Caracteristici tehnice ale unității de comandă NICE Moonclever MC824H
| Model | NICE Moonclever MC824H |
|---|---|
| Descrierea tipului | Unitate de comandă electrică pentru funcționarea automatizată a porților batante. Furnizată împreună cu unitatea de comandă NICE MCA1, dar fără receptor radio. |
| Alimentare | 230V (+10% -15%) 50/60Hz |
|
Putere absorbită |
200W (sub 100W în modul de așteptare total) |
| Sursă de rezervă | se poate achiziționa separat și instala bateria de rezervă NICE PS324 |
| Ieșire pentru lampă de semnalizare | pentru o singură lampă de semnalizare 12Vdc cu bec de maximum 21W (de exemplu, NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Indicator de ieșire (S.C.A.) | pentru un bec de 21V, max. 4W (tensiune de ieșire +50% -30%); poate comanda un releu de mici dimensiuni |
| Ieșire BlueBUS | o ieșire pentru până la 15 dispozitive BlueBUS (maximum 6 perechi de fotocelule MOFB/MOFOB + 2 perechi de fotocelule MOFB/MOFOB care servesc pentru deschidere + 4 cititoare de carduri MOMB/tastaturi digitale MOTB) |
| Intrare STOP | pentru contacte normal deschise, normal închise și pentru dispozitive cu rezistență constantă de 8,2KΩ |
| Intrare STEP-BY-STEP (P.P., pas cu pas) | normal deschis (închiderea contactului declanșează comanda „Pas cu pas") |
| Intrare OPEN | normal deschis (închiderea contactului declanșează comanda „Deschidere") |
| Intrare CLOSE | normal deschis (închiderea contactului declanșează comanda „Închidere") |
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. |
| Intrare pentru antenă | 50Ω pentru cablu coaxial RG-58 (sau similar) |
| Funcții de programare | 8 funcții de activare/dezactivare (Programarea nivelului I.) 8 funcții reglabile (Programarea nivelului II.) |
| Funcții de autodiagnosticare |
determinarea lungimii canatului (calculul distanțelor de accelerare și decelerare, calculul punctului de deschidere parțială) |
| Temperatura de funcționare | -20°C până la +50°C |
| Utilizare în medii saline, acide și potențial explozive | nu |
| Clasa de protecție | IP54 |
| Dimensiuni | 232×310×122 (l×L×î) |
| Greutate | 4,1kg |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
