Descrierea produsului NICE MyMoonBus MOMB - cititor de carduri fără contact cu tehnologia BlueBUS
NICE ERA Transponder Reader ETPB cu un design nou, este înlocuitorul cititorului contactless NICE MyMoonBus MOMB.
Cititor de carduri NICE MyMoonBus MOMB este un dispozitiv care permite accesul într-o incintă sau controlul acționării porții sau altei automatizări, numai persoanelor autorizate. Această persoană primește card (sau breloc), care transmite o comandă acționării atunci când este apropiat de cititorul de carduri. Cardurile sunt stocate în memoria cititorului, astfel încât cardul nu reține nicio informație și poate fi folosit pentru a controla oricâte automatizări. Cititorul NICE MOMB comunică cu acționarea prin intermediul sistemului BlueBUS, cititorul fiind conectat la unitatea de comandă cu un cablu cu doar două conductoare, fără a fi necesară respectarea polarității. La o singură acționare se pot conecta până la patru cititoare de carduri, fiecare dintre ele fiind configuratǎ cu o adresă unică prin intermediul unei punți, astfel încât acționarea să poată identifica fiecare cititor.
În memoria cititorului se pot stoca până la 255 de carduri, sau de brelocuri.
Cititorul acceptă două moduri de programare: simplu pentru utilizare rapidă și ușoară și profesional pentru control avansat al accesului.
Distanța de detectare, cu instalarea corectă, este de 4-8 centimetri.
Se poate programa un număr limitat de accesări pentru un anumit card, de exemplu pentru vizitatori.
Posibilitatea de a programa funcția de blocare permanentă a acționării și de deblocare ulterioară a acesteia.
Cuprins
Instalarea și conectarea electrică a cititorului
Programarea cititorului NICE MyMoonBus MOMB
Programarea în modul simplu
Programarea în modul profesional
- Crearea cardurilor MASTER
- Programarea cardurilor
- Ștergerea unui card
- Verificarea numărului de carduri
- Programarea unui card pentru un număr limitat de utilizări
- Setarea blocării sau deblocării permanente a memoriei
- Ștergerea întregii memorii folosind un card MASTER
Alte funcții ale cititorului NICE MyMoonBus MOMB
Adăugarea unui card obișnuit nou folosind un card deja stocat
Ștergerea întregii memorii
Schimbarea tipului primei și celei de-a doua comenzi
Diagnosticare în funcție de natura problemei
Diagnosticare prin semnale luminoase
Caracteristici tehnice ale cititorului

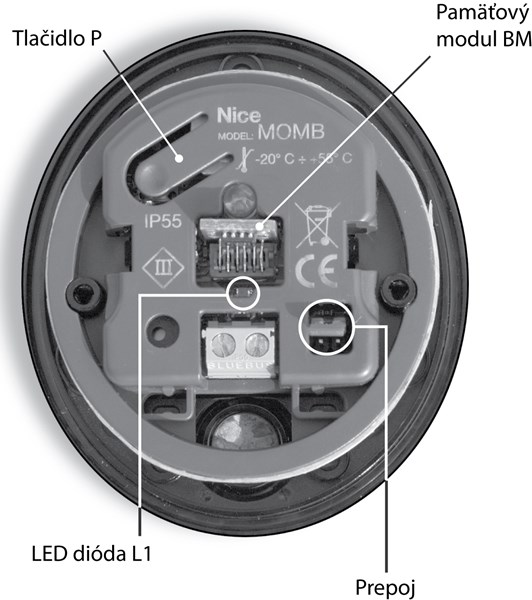

Instalarea și conectarea electrică a cititorului NICE MyMoonBus MOMB
Înainte de montarea cititorului, este necesară o suprafață adecvată și aducerea cablului la locul instalării. Cablul trebuie să fie deconectat de la acționare sau, cel puțin, să nu fie sub tensiune. De regulă, se folosește un cablu cu două conductoare 2x0,5mm2, dar vă recomandăm să consultați manualul unității de comandă a acționării respective.
Montarea se efectuează astfel:

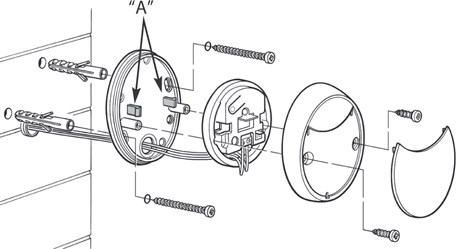

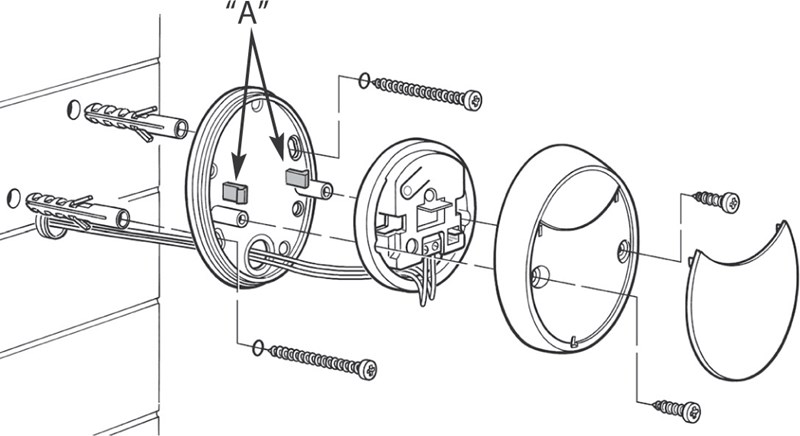

- Scoateți capacul mic, slăbiți cele două șuruburi și îndepărtați capacul cititorului. Montajul este ilustrat mai jos:

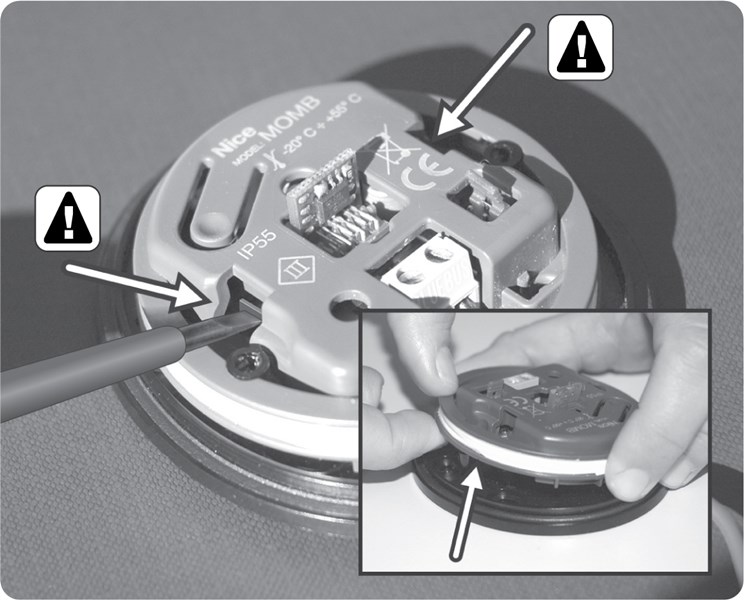

- Cu cititorul deschis, apăsați cu o șurubelniță mai întâi o clemă, apoi pe cealaltă și scoateți partea electronică a cititorului. Aveți grijă să nu deteriorați placa de circuit cu șurubelnița; vedeți imaginea:
- Faceți găurile necesare în partea inferioară din plastic (de regulă, sunt suficiente două) pentru șuruburile cu care veți fixa cititorul pe suport.

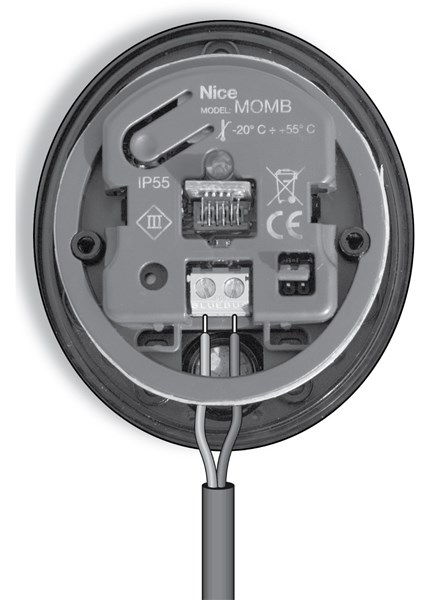

- Treceți cablul prin orificiul din partea inferioară și conectați-l la borna BlueBUS conform imaginii:
- Dacă conectați mai multe cititoare la acționare, trebuie să setați o adresă unică pentru fiecare, folosind o punte. Dacă conectați un singur cititor, puteți sări peste acest pas. Folosiți o punte diferită pentru fiecare cititor:

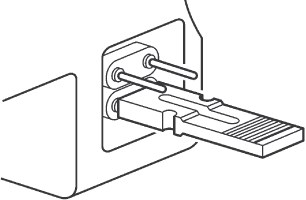

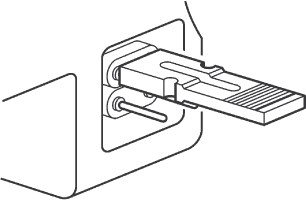

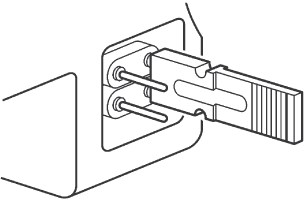

Primul MOMB Al doilea MOMB

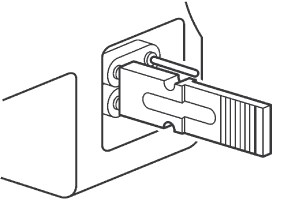

Al treilea MOMB Al patrulea MOMB
- Puteți alimenta cititorul; dacă începe să clipească, totul este în regulă (cititorul va clipi într-o anumită secvență, în funcție de tipul memoriei instalate; consultați tipul memoriei). Fixați cititorul pe suport cu șuruburi, fixați prin clipsare partea electronică, montați capacul cu cele două șuruburi, apoi fixați prin clipsare capacul mic.
Mai rămâne doar să programați cititorul.
Programarea cititorului NICE MyMoonBus MOMB
Cititorul poate fi programat în două moduri:
- simplu pentru utilizare rapidă și ușoară
- și profesional pentru control avansat al accesului.
Modul de programare trebuie ales înainte ca memoria cititorului să fie goală. În caz contrar, pentru a schimba modul de programare, va trebui mai întâi să ștergeți întreaga memorie.
Tipuri de comenzi
Cititorul poate transmite două comenzi către acționare. Unui card i se poate atribui prima comandă, a doua comandă sau ambele comenzi. Principiul de control este următorul:
| Static I. | Doar prima comandă – apropiați cardul, iar cititorul va transmite prima comandă |
|---|---|
| Static II. | Doar a doua comandă – apropiați cardul, iar cititorul va transmite a doua comandă |
| Dinamic |
Ambele comenzi
|
Notă: Așadar, puteți avea atât carduri care transmit doar prima comandă, cât și carduri care transmit doar a doua comandă și, bineînțeles, carduri care transmit ambele comenzi.
Comenzile disponibile diferă pentru fiecare model de motor, dar, de regulă, sunt următoarele:
| Numărul comenzii | Descrierea comenzii |
|---|---|
| 1. | Acționare pas cu pas (preconfigurată ca Comanda statică I.) |
| 2. | Deschidere |
| 3. | Închidere |
| 4. | Deschidere parțială (preconfigurată ca Comanda statică II.) |
| 5. | STOP (oprirea porții) |
| 6. | Iluminare |
Comanda preconfigurată pentru Comanda statică I. și Comanda statică II. și Comanda dinamică poate fi schimbată prin programarea schimbării comenzii.
Programare în modul simplu
- Apăsați butonul P pentru a intra în programarea inițială.
- Cititorul va emite semnale sonore la intervale regulate.
- În cel mult 30 de secunde salvați primul card în memorie.
- Aveți la dispoziție trei opțiuni (consultați Tipuri de comenzi):
- Static I. – apropiați cardul de cititor o dată
- Static II. – apropiați cardul de cititor de două ori
- Dinamic – apropiați cardul de cititor de trei ori
În cel mult 10 secunde puteți salva de fiecare dată un alt card conform punctului 4., dacă trec 10 secunde și nu ați apropiat niciun card în acest interval, programarea inițială se încheie, iar adăugarea altor carduri trebuie efectuată conform programării secundare – procedura de adăugare a unui card nou folosind un card deja asociat.
În modul simplu puteți:
- Adăuga alte carduri folosind un card deja asociat
- Șterge întreaga memorie
- Schimba tipul primei și celei de-a doua comenzi
Programare în modul profesional
În modul profesional, operarea și programarea funcțiilor se realizează cu ajutorul unuia sau a două carduri așa-numite MASTER, desemnate la începutul programării. De asemenea, cu acestea puteți bloca și debloca motorul astfel încât celelalte carduri să nu funcționeze. De exemplu, puteți deschide poarta dimineața, apoi o puteți bloca folosind cardul MASTER, astfel încât nimeni să nu o poată închide, iar seara puteți debloca poarta, o puteți închide și o puteți bloca din nou peste noapte, astfel încât nimeni să nu o poată deschide. Desigur, cardurile MASTER pot fi folosite ca niște carduri obișnuite și cu alte cititoare MOMB.
Cititorul poate memora două carduri MASTER:
- MASTER1 – gestionează toate cardurile care transmit Comanda statică I.
- MASTER2 – gestionează toate cardurile care transmit Comanda statică II.
Astfel se formează două grupuri de carduri; un card poate aparține unui singur grup și, prin urmare, poate transmite o singură comandă. Dacă această soluție nu vi se potrivește, puteți programa același card atât ca MASTER1, cât și ca MASTER2; în acest caz, veți avea un singur grup de carduri cărora li se pot atribui comenzi fie Static I., fie Static II., fie Dinamic.
Crearea cardurilor MASTER
Crearea a două carduri MASTER (unul MASTER1, celălalt MASTER2)
Această procedură creează două carduri MASTER, fiecare gestionând propriul grup de carduri obișnuite. Astfel, veți crea două grupuri de carduri: un grup folosește doar Comanda statică I., iar celălalt doar Comanda statică II.
Crearea primului card MASTER1
- Puteți urma această procedură numai dacă memoria cititorului este goală
- Apropiați cardul MASTER1 dorit de cititor și țineți-l acolo cel puțin 5 secunde
- După 5 secunde, cititorul va emite trei tonuri, apoi încă unul
- Apoi îndepărtați cardul = cardul MASTER1 este gata
Crearea celui de-al doilea card MASTER2
- Puteți urma această procedură numai dacă a fost deja salvat un card MASTER1
- Apropiați cardul MASTER2 dorit de cititor și țineți-l acolo cel puțin 5 secunde
- După 5 secunde, cititorul va emite trei tonuri, apoi încă unul
- Apoi îndepărtați cardul = cardul MASTER2 este gata
Crearea unui singur card MASTER unic (care este simultan MASTER1 și MASTER2)
Prin această procedură veți crea un card MASTER unic, care gestionează toate cardurile obișnuite cărora li se pot atribui comenzi fie Static I., fie Static II., fie Dinamic.
Procedura este aceeași ca pentru crearea celor două carduri MASTER1 și MASTER2, doar că în ambele cazuri veți folosi același card.
Programarea cardurilor
Programare în modul cu două carduri MASTER (Comanda statică I. și Comanda statică II.)
Programarea Comenzii statice I. cu cardul MASTER1
Această procedură salvează în memorie cardurile obișnuite care vor transmite Comanda statică I. Puteți repeta oricând procedura de programare:
- Apropiați cardul MASTER1 o dată
- Apropiați un card obișnuit o dată
- Pentru a salva un alt card obișnuit, continuați cu punctul 2. – aveți întotdeauna 10 secunde pentru a salva următorul card
Programarea Comenzii statice II. cu cardul MASTER2
La fel ca la programarea Comenzii statice I., doar că veți folosi cardul MASTER2.
Programare în modul cu un singur card MASTER unic (Comanda statică I., Comanda statică II. și Comanda dinamică)
Programarea Comenzii statice I. cu cardul MASTER unic
Această procedură salvează în memorie cardurile obișnuite care vor transmite Comanda statică I. Puteți repeta oricând procedura de programare:
- Apropiați cardul MASTER unic o dată
- Apropiați un card obișnuit o dată
- Pentru a salva un alt card obișnuit, continuați cu punctul 2. – aveți întotdeauna 10 secunde pentru a salva următorul card
Programarea Comenzii statice II. cu cardul MASTER unic
Această procedură salvează în memorie cardurile obișnuite care vor transmite Comanda statică II. Puteți repeta oricând procedura de programare:
- Apropiați cardul MASTER unic o dată
- Apropiați de două ori un card obișnuit
- Pentru a salva un alt card obișnuit, continuați cu punctul 2. – aveți întotdeauna 10 secunde pentru a salva următorul card
Programarea comenzii dinamice cu un card MASTER unic
Această procedură salvează în memorie cardurile obișnuite care vor transmite comanda dinamică. Puteți repeta procedura de programare în orice moment:
- Apropiați o dată cardul MASTER unic
- Apropiați de trei ori un card obișnuit
- Pentru a salva un alt card obișnuit, continuați cu punctul 2. – aveți întotdeauna 10 secunde pentru a salva următorul card
Ștergerea unui card
Procedura este următoarea:
- Apropiați de două ori MASTER cardul (dacă aveți două carduri MASTER1 și MASTER2, apropiați-l pe cel care aparține grupului în care se află cardul care urmează să fie șters)
- Apropiați o dată cardul obișnuit pe care doriți să îl ștergeți
- Pentru a șterge un alt card, repetați pasul 2. – aveți întotdeauna 10 secunde pentru a șterge următorul card
Modul de ștergere se încheie dacă:
- Trec 10 secunde de la ștergerea ultimului card
- Apropiați un card care nu este salvat în memorie
- Apropiați un card MASTER
Verificarea numărului de carduri
Numărul maxim de carduri este 999. Pentru a număra cardurile dintr-un anumit grup de comenzi, apropiați cardul MASTER de trei ori. Cititorul va indica acustic numărul de carduri după cum urmează: mai întâi emite semnale sonore corespunzătoare numărului de sute, apoi numărului de zeci și, în final, numărului de unități. Dacă un ton se aude de 10 ori, înseamnă zero în grupa respectivă:
| 3 semnale sonore | 100 de carduri |
|---|---|
| 2 semnale sonore | 10 carduri |
| 1 semnal sonor | 1 card |
| 10 tonuri | 0 de carduri |
Exemplul I: Aveți 54 de carduri salvate. Cititorul emite de 10 ori câte 3 semnale sonore, ceea ce înseamnă 0 sute. Apoi emite de 5 ori câte 2 semnale sonore, adică 50. Apoi emite de 4 ori câte 1 semnal sonor. Calculați 0+50+4=54.
Exemplul II Aveți 7 carduri salvate. Cititorul emite de 10 ori câte 3 semnale sonore, ceea ce înseamnă 0 sute. Apoi emite de 10 ori câte 2 semnale sonore, adică 0 zeci. Apoi emite de 7 ori câte 1 semnal sonor. Calculați 0+0+7=7.
Notă: după apropierea cardului MASTER1 sau MASTER2, cititorul numără doar cardurile care aparțin grupului respectiv. După apropierea cardului MASTER unic, cititorul numără toate cardurile (cardul MASTER unic aparține unui singur grup).
Programarea unui card pentru un număr limitat de utilizări
Din fabrică, fiecare card este setat pentru un număr nelimitat de utilizări. Dacă doriți să setați un număr limitat de utilizări pentru un anumit card obișnuit, astfel încât cardul să devină inactiv după atingerea numărului respectiv de utilizări, urmați instrucțiunile:
- Împărțiți numărul de utilizări dorit în sute, zeci și unități. Veți introduce succesiv aceste valori apropiind cardul de mai multe ori. Să presupunem că doriți să setați cardul pentru 345 de utilizări.
- Apropiați cardul MASTER de patru ori
- Așteptați 2 secunde; cititorul va emite trei semnale sonore, indicând că așteaptă introducerea numărului de sute de utilizări.
- Apropiați cardul de atâtea ori câte sute de utilizări doriți să setați. Apropiați cardul de trei ori (3x100=300).
- Așteptați 2 secunde; cititorul va emite două semnale sonore, indicând că așteaptă introducerea numărului de zeci de utilizări.
- Apropiați cardul de atâtea ori câte zeci de utilizări doriți să setați. Apropiați cardul de patru ori (4x10=40).
- Așteptați 2 secunde; cititorul va emite un semnal sonor, indicând că așteaptă introducerea numărului de unități de utilizare.
- Apropiați cardul de atâtea ori câte unități de utilizare doriți să setați. Apropiați cardul de cinci ori (5x1=5).
- Gata. Ați introdus succesiv numărul de utilizări: 300+40+5=345.
Notă: Numărul maxim de utilizări este 999. O valoare mai mare înseamnă un număr nelimitat de utilizări. Pentru a reda numărul nelimitat de utilizări unui card cu utilizări „limitate”, apropiați cardul de cel puțin 10 ori la pasul 3 (adică 10x100=1000>999). Dacă nu doriți să introduceți o anumită valoare, așteptați următorul semnal sonor.
Setarea blocării permanente și a deblocării automatizării
Procedura de blocare a automatizării (sistemului de acționare):
- Apropiați cardul MASTER de șapte ori
- Apropiați încă o dată cardul MASTER și țineți-l în fața cititorului
- Așteptați un semnal sonor, apoi îndepărtați cardul
- Dacă operațiunea a reușit, cititorul va emite trei semnale sonore, iar sistemul de acționare va fi blocat.
Procedura de deblocare a automatizării (sistemului de acționare):
- Apropiați cardul MASTER de șapte ori
- Apropiați încă o dată cardul MASTER și țineți-l în fața cititorului
- Așteptați două semnale sonore, apoi îndepărtați cardul
- Dacă operațiunea a reușit, cititorul va emite trei semnale sonore, iar sistemul de acționare va fi deblocat.
Ștergerea întregii memorii cu ajutorul cardului MAJESTER
ATENȚIE: această funcție șterge complet memoria cititorului, inclusiv toate cardurile obișnuite și cardurile MAJESTER. Cititorul va fi șters și din memoria unității de comandă a sistemului de acționare, așadar trebuie să efectuați etapa de detectare a dispozitivelor conectate la unitatea de comandă (de regulă, ținând apăsate primele două butoane).
- Apropiați cardul MASTER de cititor de cinci ori
- Așteptați trei semnale sonore
- Imediat după al treilea semnal sonor, apropiați din nou cardul MASTER și țineți-l în fața cititorului
- Așteptați cinci semnale sonore și îndepărtați cardul după al cincilea semnal
- Cititorul va emite trei semnale sonore, apoi va clipi de cinci ori
Alte funcții ale cititorului NICE MyMoonBus MOMB
După conectarea cititorului MOMB la sursa de alimentare (respectiv, după conectarea sistemului de acționare la care este conectat), cititorul se activează și clipește conform tabelului de mai jos, indicând tipul memoriei introduse:
| Numărul de clipiri | Tipul memoriei sau explicație |
|---|---|
| 1 | BM60 |
| 2 | BM250 |
| 3 | BM1000 |
| 4 | Eroare: memoria conține coduri defecte |
| 5 | Eroare: memoria nu poate fi citită |
Dacă cititorul clipește încă de 5 ori, memoria respectivă este goală.
În timpul utilizării cititorului (fie pentru programare, fie pentru operare), semnalele sonore indică următoarele evenimente:
| Semnale sonore | Descriere |
|---|---|
| 1 semnal sonor | Apropierea unui card |
| 2 semnale sonore rapide + un semnal sonor | Card incorect |
| 3 semnale sonore | Programare efectuată cu succes |
| 5 semnale sonore | Eroare în timpul programării |
Adăugarea unui card obișnuit nou cu ajutorul unui card deja salvat
Cu ajutorul acestei funcții, se pot adăuga în memorie alte carduri (NOU) cu ajutorul unui card deja asociat (VECHI), de pe care cardul NOU va copia setările tipuri de comenzi.
- Apropiați și țineți NOUA cardul în fața cititorului timp de cel puțin 5 secunde, apoi îndepărtați-l.
- Apropiați de trei ori cardul VECHI deja asociat.
- Apropiați o dată NOU cardul.
Ștergerea întregii memorii
ATENȚIE: această funcție șterge complet întreaga memorie a cititorului, inclusiv toate cardurile. De asemenea, cititorul va fi șters și din memoria unității de comandă a motorului, așadar trebuie să efectuați Faza de recunoaștere a dispozitivelor conectate la unitatea de comandă (de regulă, prin apăsarea și menținerea apăsată a primelor două butoane).
- Apăsați și mențineți apăsat butonul P
- LED-ul L1 se aprinde timp de aproximativ trei secunde, apoi începe să clipească
- Eliberați butonul exact la a treia clipire
- Cititorul va clipi rapid pentru scurt timp, apoi va emite trei semnale sonore și va clipi lent de cinci ori.
Schimbarea tipului primei și celei de-a doua comenzi
- În funcție de tipul comenzii, al cărei tip doriți să îl schimbați:
Statică I. Statică II. Dinamică I. Dinamică II. Apropiați o dată Apropiați o dată Apropiați, cititorul emite un semnal sonor, țineți, emite un semnal sonor, îndepărtați Apropiați, cititorul emite un semnal sonor, îndepărtați și apropiați din nou în decurs de 2 secunde, apoi îndepărtați - LED-ul L1 clipește de atâtea ori cât este numărul tipului de comandă programat în prezent pentru cardul respectiv.
- Apăsați butonul P de atâtea ori încât LED-ul L1 să clipească de numărul corespunzător tipului de comandă dorit
- În funcție de tipul comenzii al cărei tip îl schimbați:
Statică I. Statică II. Dinamică I. Dinamică II. Apropiați o dată Apropiați o dată Apropiați, cititorul emite un semnal sonor, țineți, emite un semnal sonor, îndepărtați Apropiați, cititorul emite un semnal sonor, îndepărtați și apropiați din nou în decurs de 2 secunde, apoi îndepărtați - Tipul comenzii a fost schimbat
Diagnosticarea cititorului NICE MyMoonBus MOMB în funcție de natura problemei
| Dacă cititorul MOMB clipește | Verificați dacă este introdus corect jumperul și dacă cititorul a fost recunoscut de unitatea de comandă |
| Dacă sunt conectați mai mulți cititori la motor și, după introducerea comenzii, iluminarea cititorului clipește, dar comanda nu este executată | Verificați dacă jumperul nu este configurat la fel jumperul |
| Dacă cititorul nu emite niciun semnal sonor când apropiați cardul | Verificați dacă este introdus corect modulul de memorie BM. |
| Dacă LED-ul L1 clipește după introducerea comenzii, dar nimic nu pornește |
Verificați dacă a fost efectuată Faza de recunoaștere a dispozitivelor conectate și dacă automatizarea (motorul) nu este blocată. |
| Dacă cititorul nu pornește | Verificați dacă există tensiune la intrarea BlueBUS |
| Dacă cititorul pornește, dar nu funcționează | Verificați dacă unitatea de comandă a motorului este compatibilă cu sistemul BlueBUS |
Diagnosticarea prin clipiri a cititorului NICE MyMoonBus MOMB
| Aprins | Cititorul ESTE sincronizat cu sistemul BlueBUS. Chiar și după ștergerea memoriei cititorului, efectuați din nou Faza de recunoaștere a dispozitivelor conectate. |
|---|---|
| 3 clipiri, pauză, 3 clipiri | Cititorul NU ESTE sincronizat cu sistemul BlueBUS. Efectuați Faza de recunoaștere a dispozitivelor conectate. |
| 2 clipiri, pauză, 2 clipiri | În cititor NU ESTE introdus jumperul. Configurați corect jumperul conform tabelului jumperelor. |
Caracteristicile tehnice ale cititorului NICE MyMoonBus MOMB
| Tip | Dispozitiv de control al accesului care utilizează carduri pasive cu transponder de 125 kHz, 32 de biți. Doar cititor. |
|---|---|
| Tehnologie |
NICE BlueBUS |
| Culoarea iluminării de fundal | Roșu |
| Lungimea cablului de conectare | În funcție de unitatea de comandă |
| Alimentare | Exclusiv prin borna NICE BlueBUS, de la care cititorul este alimentat și comunică cu unitatea de comandă |
| Consum | 2 unități BlueBUS |
| Distanță de detectare | De la 5 la 10 cm |
| Inducție magnetică | La o distanță de 10cm de cititor < 2mikroT |
| Capacitate de memorie | Un modul de memorie NICE BM1000 (255 de carduri) |
| Clasă de protecție | Clasa III. |
| Grad de protecție | IP55 |
| Temperatură de funcționare | -20°C până la +50°C |
| Utilizare în medii acide, saline sau cu risc ridicat de explozie | Nu |
| Montaj | Vertical, pe perete |
| Dimensiuni | 78x69x26 |
| Greutate | 65g |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
