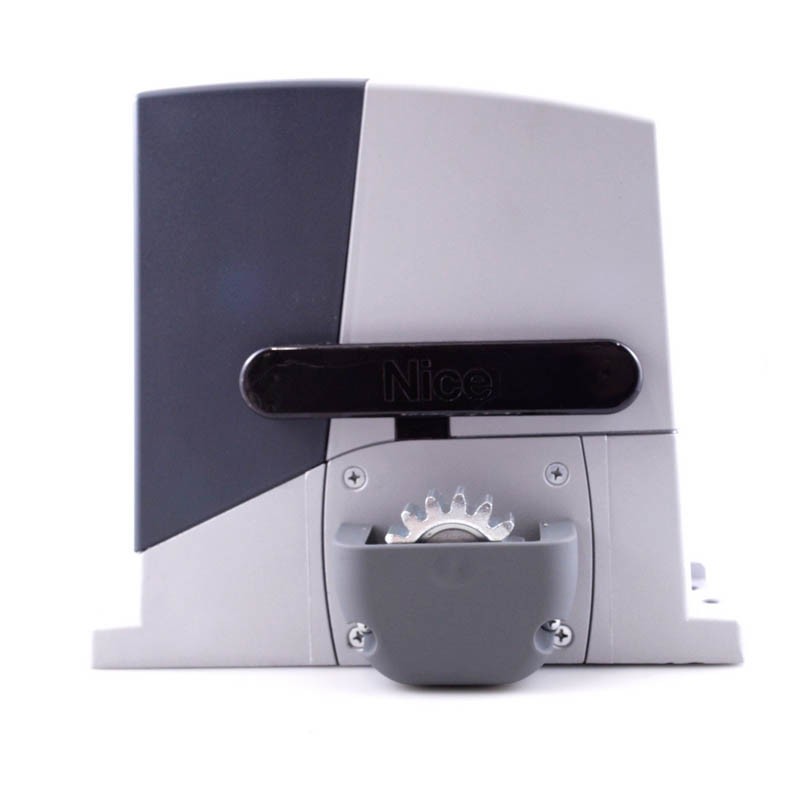

NICE Robus RB600 - motor individual pentru porți culisante (A)
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
2.876,56 RON cu TVA
| Greutate |
|---|
| 12 kg |
Descrierea produsului NICE Robus RB600 - motor individual pentru porți culisante (A)
Motorul NICE RB600 a fost înlocuit cu un model mai nou NICE RBS600. Consultați avantajele modelelor mai noi NICE RBS400 și RBS600.
Motor NICE Robus RB600 este destinat pentru porți culisante cu o greutate de până la 600 kg și o lățime de trecere de până la 8 m. Are un întrerupător electromecanic de oprire. Motorul este ireversibil. Caracteristici tehnice detaliate ». Descărcați manualul ».
(Este acest motor potrivit pentru mine?)
Comparați cu alte motoare:
| « Motor mai puțin puternic | Motor alternativ | Motor mai puternic » |
|---|---|---|
|
|
|
|
Acest produs – motorul independent pentru poartă culisantă NICE Robus RB600 (codul nostru NICE-RB600-A) – include:
- electromecanic motor NICE Robus RB600 cu o capacitate de 600 kg și o lungime maximă a canatului de 8m, cu o unitate de comandă încorporată (dar detașabilă) unitate de comandă RBA3R10 fără receptor de semnal radio (OXI).
- 2 × chei de deblocare pentru acționarea manuală a motorului (necesare în cazul unei pene de curent)
- componente pentru montarea motorului, elemente de ancorare și consolă, opritoare pentru limitatorul de cursă al motorului
- manual de montaj
La preț redus seturile care includ motorul NICE Robus RB600:
| Set motor cu accesorii » | Set motor cu accesorii și cremalieră » |
|---|---|
|
Motor Robus pentru porți de până la 600 kg, telecomandă, fotocelule, lampă de semnalizare, selector cu cheie. |
Motor ROBUS pentru porți de până la 600 kg, cremalieră, telecomandă, fotocelule, lampă de semnalizare, selector cu cheie. |
| Set pentru fabricarea porții autoportante » | Set pentru fabricarea porții pe șină » |
Cărucioare cu 8 rulmenți, profil C 6+3m Fe, rampă de acces, buzunar, ghidaj, motor, cremalieră. |
Role Ø100 mm, șină 4x3m Zn, opritoare inferioare, ghidaj, motor, cremalieră. |
Motorul este compact, sigur și practic, ideal atât pentru uz rezidențial, cât și comercial. Carcasă rezistentă la impact, corp din aliaj de aluminiu cu acoperire epoxidică.
Motorul este potrivit pentru automatizarea porților culisante cu o greutate de până la 600 kg și o lungime a canatului de 8 m. Valorile sunt valabile în condițiile stabilite de producător, precum condițiile meteorologice, variațiile de temperatură, rigiditatea porții și, mai ales, deplasarea ușoară a acesteia. Acest lucru nu este întotdeauna posibil sau nu poate fi controlat, de aceea recomandăm utilizarea motorului NICE Robus RB600 pentru porți cu valori de 80% din aceste limite. Consultați capitolul Alegerea motorului pentru mai multe informații.
Foarte ușor de utilizat tehnologie BlueBUS permite alimentarea și controlul a până la 7 perechi de fotocelule cu ajutorul unui cablu cu două fire.
Senzorul de temperatură reglează forța de tracțiune a motorului în funcție de condițiile climatice. Motorul include și o siguranță termică.
Reglabilă viteza, forța și durata pauzei de închidere automată a motorului și multe altele, vezi Programare.
Diagnosticare cu ajutorul lămpii de semnalizare.
Pinion modulul 4 este compatibil cu cremaliera din oferta noastră.
Funcția motorului Robus 600 "Unitatea secundară" asigură sincronizarea automată a două motoare. Aceasta înseamnă că se pot automatiza două porți culisante care se deplasează una spre cealaltă.
Motorul NICE Robus RB600 este un motor electromecanic potrivit pentru condițiile climatice din Slovacia și respectă toate standardele europene de siguranță.
Accesorii compatibile cu motorul NICE Robus RB600
În plus, vă recomandăm să achiziționați accesorii opționale compatibile cu motorul sau să alegeți un pachet preasamblat la preț redus:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa semnalizează mișcarea porții prin aprindere intermitentă – potrivită pentru ieșiri cu vizibilitate redusă. Are și o antenă încorporată, care mărește raza de acțiune a telecomenzii. | - lampă LED de semnalizare cu antenă ELDC - lampă multifuncțională WLT - lampă LED solară fără fir LLW |
| Fotocelule | La închidere, detectează obstacolele și opresc mișcarea – poarta nu va lovi mașina sau persoanele. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - fără fir FT210B - fără fir EPMOW - solar PHW |
| Telecomandă | Pentru comanda de la distanță a porții. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Receptor | Necesar pentru comanda de la distanță a porții. | - OXI - OXIBD - OXILR - receptor Wi-Fi IT4WIFI - receptor GSM GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenă | Pentru o rază de acțiune mai mare a telecomenzii. | - integrată în lampa de semnalizare ELDC - antenă separată ABFKIT |
| Tastatură | Dacă uitați telecomanda, dacă vin multe vehicule sau persoane la dumneavoastră și nu vreți să dați fiecăruia o telecomandă ori să deschideți poarta de fiecare dată. | - fără fir EDSWG - cu fir EDSB |
| Întrerupător cu cheie | Pentru acționarea porții cu cheia, printr-un întrerupător conectat prin cablu la automatizare, în orice loc convenabil. | - aparent, cu cilindru simplu EKS - aparent, cu cilindru european, EKSEU - încastrat, cu cilindru simplu EKSI - încastrat, cu cilindru european EKSIEU |
| Cititoare de carduri | Acționarea automatizării se face prin apropierea unui card sau a unui breloc de cititorul de carduri. | - Cititor de transponder ERA ETPB |
| Dantură | Necesară pentru automatizarea propriu-zisă a porții – fără cremalieră, motorul nu are cum să deplaseze poarta. | - nailon, cu armătură din oțel, 33cm LZ-1 - nailon, cu armătură din oțel, 1m LZ-10 - nailon, cu armătură din oțel, sens invers, 1m LZ-15 - din oțel, 30x8mm, 1m LZ-3 - din oțel, 30x12mm, 1m LZ-5 - din inox, 30x10mm, 1m LZ-7 |
| Sursă de alimentare de rezervă | Menține poarta în funcțiune în cazul unei pene de curent. | - baterie de rezervă PS124 - alimentare solară SYKCE |
Manuale și documente de descărcat
NICE Robus RB600 pe scurt
NICE Robus este o familie de motoreductoare electromecanice ireversibile pentru porți culisante. Acestea sunt livrate cu o unitate încorporată (dar detașabilă) unitate de comandă NICE RBA3R10 cu conector SM pentru dispozitive externe receptoare de semnal radio NICE SMXI, respectiv NICE OXI. Conexiunile electrice ale dispozitivelor externe (fotocelule, lampă de avertizare, etc.) au fost simplificate în familia NICE Robus de automatizări pentru porți culisante prin utilizarea tehnologiei BlueBUS, care permite conectarea mai multor dispozitive la un conector comun, folosind un singur cablu cu două fire, fără să fie necesară respectarea polarității. Acționarea automată depinde de alimentarea cu energie electrică, însă, bineînțeles, în cazul unei pene de curent, motorul cu reductor poate fi deblocat cu ajutorul unei chei speciale de deblocare, iar poarta poate fi acționată manual. De asemenea, se poate achiziționa opțional o baterie de rezervă NICE PS124, care permite acționarea automatizării porții și în timpul unei pene de curent.
Alegerea automatizării – este automatizarea NICE Robus RB600 potrivită pentru poarta mea?
Fiecare poartă are propria dimensiune (și, implicit, brațul de pârghie) și greutate (și, implicit, forța gravitațională exercitată asupra brațului de pârghie) și fiecare automatizare are limitele sale. Automatizarea NICE Robus RB600 este potrivită pentru următoarele lungimi ale canatului și greutăți ale porții:
| Număr de cicluri pe oră Număr de cicluri consecutive |
Greutatea canatului | ||||
| Până la 200kg | 200-400kg | 400-500kg | 500-600kg | ||
|---|---|---|---|---|---|
|
D |
Până la 4m |
40 |
32 |
24 |
20 |
| 4-6m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6-8m | 20 10 |
16 12 |
12 7 |
10 5 |
|
În principiu lungimea canatului determină numărul maxim de cicluri pe oră și, de asemenea, numărul de cicluri consecutive, adică precizează cât timp poate funcționa motorul. O greutate mai mare reduce și mai mult procentual numărul acestor cicluri, din cauza solicitării mai mari a motorului și determină, de asemenea, viteza maximă admisă la sarcina respectivă. Motorul este echipat cu un dispozitiv (siguranță termică), care măsoară atât temperatura motorului, cât și temperatura ambiantă și reduce proporțional numărul de cicluri posibile.
Limitele motorului NICE Robus RB600
Valorile indicate sunt cele recomandate de producătorul NICE. Din experiența noastră, recomandăm să păstrați o rezervă de aproximativ 80% din valorile indicate:
| Maxim | Recomandat | |
|---|---|---|
| Lungimea canatului | 8 m | 6,5 m |
| Greutatea canatului | 600 kg | 500 kg |
Utilizarea motorului la capacitate maximă îi reduce însă durata de viață – consultați calculul orientativ al duratei de viață a motorului în funcție de factorii de solicitare:
Durata de viață a motorului NICE Robus RB600
În tabelul următor, adunați indicii de solicitare pentru greutatea și lungimea canatului și adăugați indicii pentru ceilalți factori, dacă sunt prezenți. Apoi, din grafic puteți determina durata de viață a motorului, exprimată în număr de cicluri.
Exemplu: Am o poartă cu o deschidere de 4,5 m și o greutate a structurii cu umplutură de până la 200kg (poartă standard). Adun indicele lungimii canatului, aproximativ 15, la care adaug indicele greutății porții, 10, și, ca măsură de precauție, indicele temperaturii scăzute, 10, deoarece avem ierni mai aspre; astfel, obțin un indice total de 35. Din grafic deduc că durata de viață a motorului este de aproximativ 120.000 de cicluri. La 10 manevre pe zi, durata de viață estimată este de aproximativ 32 de ani.
| Caracteristicile întregului sistem de automatizare | Indice | Graficul duratei de viață |
|---|---|---|
| Greutatea canatului |
Indicele total maxim recomandat este de până la 75%. (Adică 40.000 de cicluri, ceea ce înseamnă 10 ani la o utilizare obișnuită de 10 cicluri/zi)
|
|
| Până la 200 kg | 10 | |
| 200-400 kg | 30 | |
| 400-600 kg | 50 | |
| Lungimea canatului | ||
| Până la 4 m | 10 | |
| 4-6 m | 20 | |
| 6-8 m | 35 | |
| Alți factori (dacă probabilitatea apariției lor este mai mare de 10%) | ||
| Temperatura ambiantă peste 40°C, sub 0°C sau umiditatea peste 80% | 10 | |
| Mediu cu praf | 15 | |
| Mediu salin | 20 | |
| Activarea fotocelulelor | 15 | |
| Activarea intrării STOP | 25 | |
| Viteză mai mare decât „L4 - Rapidă” | 20 | |
| Funcția de vârf activă | 25 | |
Montarea motorului NICE Robus RB600
Modul de montare a motorului este diferit pentru poartă culisantă pe șină și poartă culisantă autoportantă diferă. Pentru o poartă culisantă pe șină de regulă, motorul se montează la nivelul solului; pentru o poartă autoportantă este necesar să motoarele fie ridicat cu ajutorul, de exemplu, al tijelor filetate (tijă filetată Ø8), al unui suport confecționat în regie proprie, al unei fundații din beton etc. Factorul decisiv este poziționarea pe înălțime a cremalierei, astfel încât să se angreneze optim cu pinionul motorului; vezi Cremaiera și opritorul acesteia.
Cablaj
O schemă tipică (opțională) de conectare a motorului și a accesoriilor arată astfel:
Lista accesoriilor
|
|
Lista cablurilor
| Scop | Tip | Lungime maximă |
|---|---|---|
| A. Alimentare | 3×1,5mm2 | 30m, pentru lungimi mai mari 3×2,5mm2 + împământare |
| B. Lampă de semnalizare cu antenă |
2×0,5mm2 |
20m 20m (se recomandă mai puțin de 5m) |
| C. Fotocelule | 2×0,5mm2 | 30m, peste 30m 2×1mm2 |
| D. Selector cu cheie | 4×0,5mm2 | 50m (sau 2 buc. 2×0,5mm2) |
| E. Muchii de siguranță fixe | 2×0,5mm2 | 30m |
| F. Muchii de siguranță mobile | 2×0,5mm2 | 30m |
Montaj
Consultați "La ce înălțime trebuie montată automatizarea".
Cremaliera și opritorul acesteia
Principiul de funcționare al porții constă în transmiterea cuplului de rotație al pinionului automatizării într-o mișcare liniară, prin intermediul transmisiei cu cremalieră, pe cremaliera automatizării. Cele mai utilizate tipuri de cremaliere sunt două:
 |
Cremalieră din nailon (eventual cu armătură din oțel) – se fixează pe poartă cu șuruburi autofiletante prin orificii. Ideală pentru porți relativ ușoare și scurte. Mișcarea este silențioasă datorită frecării dintre pinionul din oțel și cremaliera din nailon. |
 |
Cremalieră din oțel – se fixează pe poartă prin sudarea unor console cu filet, în care se înșurubează apoi cremaliera. Se utilizează pentru porți mai lungi și mai grele. Mișcarea este puțin mai zgomotoasă din cauza frecării pinionului din oțel de cremaliera din oțel. |
Este esențial ca modulul danturii pinionului automatizării să fie compatibil cu modulul cremalierei. Automatizarea NICE Robus RB600 are modulul danturii 4.
Automatizarea detectează poziția finală la deschidere și la închidere cu ajutorul limitatoarelor de cursă, care se montează pe cremalieră:
| 1. Reglați automatizarea la nivel folosind cele patru puncte de reglare | 2. Poarta și automatizarea trebuie să fie la nivel | 3. Lăsați un spațiu de aproximativ 1-2 mm între cremalieră și pinionul automatizării, astfel încât greutatea porții să nu fie transmisă automatizării. |
 |
 |
 |
| 4. Strângeți fixarea automatizării, astfel încât aceasta să nu se miște în timpul antrenării | 5. Aduceți poarta în poziția deschisă/închisă și montați limitatoarele de cursă astfel încât, în poziția finală, să acționeze întrerupătorul automatizării. | |
 |
 |
Conectarea automatizării NICE Robus RB600
Nu uitați ca, înainte de conectarea, deconectarea sau modificarea conexiunilor automatizării, atât la rețea, cât și la dispozitivele suplimentare, să întrerupeți alimentarea cu energie electrică, fie de la întrerupătorul automat, prin scoaterea siguranței de alimentare, eventual prin deconectarea bateriei de rezervă.
...la rețea
 |
Pentru funcționarea de bază a automatizării, este suficient să conectați la automatizare alimentarea cu energie electrică.
Conectarea este simplă:
|
...dispozitivelor suplimentare
Unitatea de comandă NICE RBA3R10 automatizării NICE Robus RB600 permite următoarele intrări și ieșiri pentru dispozitivele suplimentare:
| Intrare/ieșire | Descriere |
|---|---|
| Ieșire pentru până la două lămpi de semnalizare de 12 V NICE LUCYB (sau NICE MLBT) cu un bec de 12 V, 21 W | |
| S.C.A. (Indicator) |
Ieșire pentru indicator (24 V, 4 W). Funcționarea acestuia poate fi configurată prin programarea nivelului II pentru L4; consultați Programarea nivelului II, L4 – Indicator de ieșire. |
| Intrare pentru conectarea în paralel a dispozitivelor compatibile care utilizează tehnologia BlueBUS prin intermediul unui cablu cu două fire, prin care se transmit atât alimentarea electrică, cât și semnalul de comunicație. | |
| STOP (Oprire) |
Intrare pentru dispozitivele care opresc mișcarea porții. Se pot conecta următoarele dispozitive:
|
| Intrare pentru dispozitivele care comandă mișcarea porții pas cu pas (consultați Comanda pas cu pas a mișcării porții). Se pot conecta dispozitive normal deschise (NO). | |
| OPEN (Deschidere) |
Intrare pentru dispozitivele care comandă deschiderea porții (consultați Deschiderea porții). Se pot conecta dispozitive normal deschise (NO). |
| CLOSE (Închidere) |
Intrare pentru dispozitivele care comandă deschiderea porții (consultați Închiderea porții). Se pot conecta dispozitive normal deschise (NO). |
| AERIAL (Antenă) |
intrare pentru antena receptorului radio. Antena este de obicei încorporată în lampa de semnalizare, de exemplu NICE LUCYB, NICE MLBT, sau se poate utiliza o antenă externă separată NICE ABFKIT. |

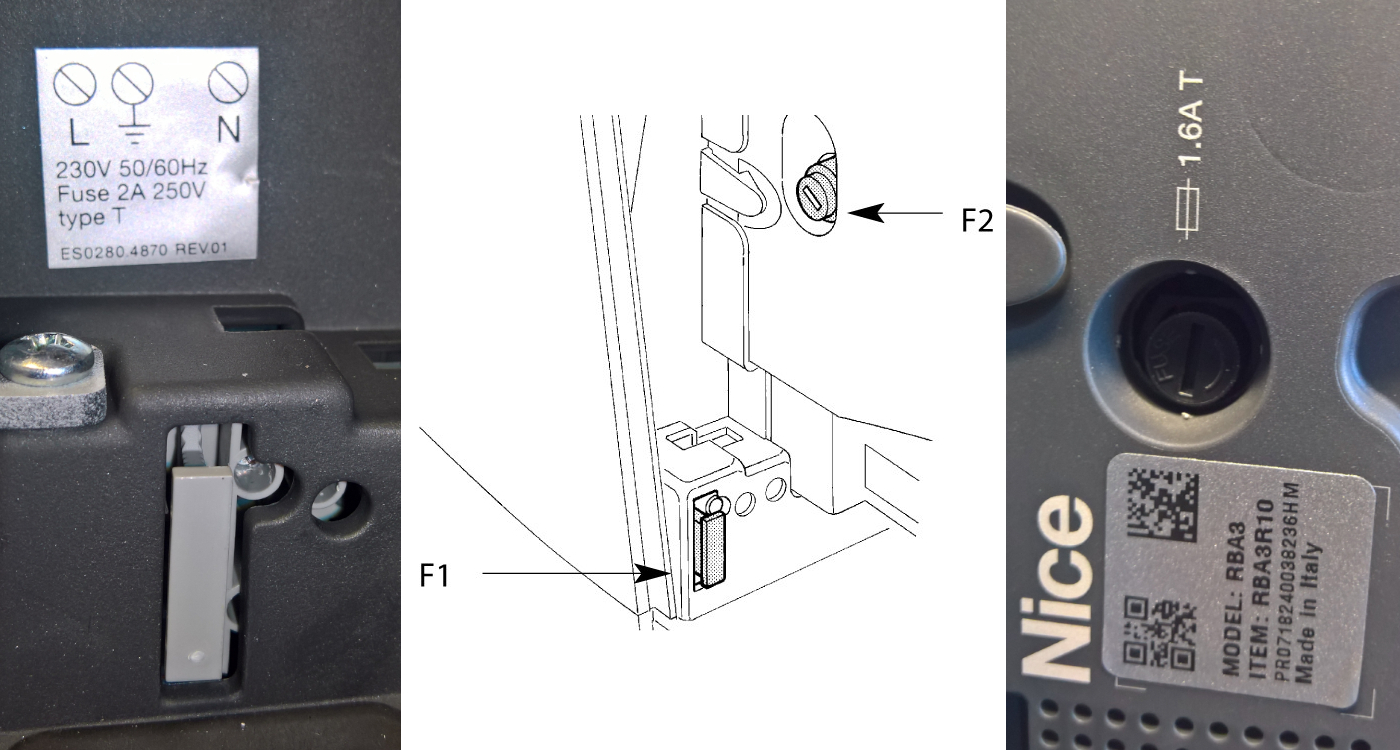

Siguranțele automatizării
|
În automatizare se află două siguranțe:
|
||||||||||||
Schema standard de conectare:
Fotocelulele automatizării
Tehnologia BlueBUS, foarte ușor de utilizat, permite alimentarea și controlul a până la 7 perechi de fotocelule cu ajutorul unui cablu cu două fire.
Conectarea mai multor perechi de fotocelule NICE EPMB la rețeaua de date NICE BlueBUS
Amplasați fotocelulele în configurația din jurul porții sau al porților, conform configurațiilor exemplificative pentru conectarea completă și setați punțile conform tabelului punților fotocelulelor NICE EPMB automatizării porții. Pentru a evita interferențele dintre perechile amplasate aproape una de alta, trebuie respectată orientarea emițătoarelor, conform acestor configurații exemplificative, respectând orientarea emițătoarelor TX și a receptoarelor RX. Conectați fotocelulele în paralel, conform imaginii (nu este necesară respectarea polarității):
Dacă aveți nevoie ca fotocelulele să funcționeze ca dispozitive de deschidere a porții (vezi FA1 și FA2 în exemplele de situații), adică atunci când intrați cu vehiculul între axele lor optice, pentru ca acestea să deschidă poarta, trebuie să întrerupeți conexiunea A de pe emițătorul TX și de pe receptorul RX, vezi imaginea:
Exemplu de conectare a fotocelulelor
Tabelul punților pentru fotocelulele NICE EPMB ale automatizării porții
 |
Conectarea mai multor perechi de fotocelule la sistemul BlueBUS se realizează prin configurarea unor combinații diferite de punți, fiecare pereche conectată trebuind să aibă o combinație unică de punți. Asigurați-vă că într-o singură rețea de date BlueBUS nu există două perechi cu aceeași combinație. În cadrul aceleiași perechi de fotocelule, puntea trebuie setată la aceeași valoare atât la emițătorul TX, cât și la receptorul RX. Dacă tipul punții folosește doar una sau nicio punte, păstrați întotdeauna punțile rămase pentru utilizări viitoare. |
| Denumirea perechii de fotocelule | Punte configurată printr-o combinație de jumperi |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Dacă, din orice motiv, este necesară înlocuirea unei fotocelule, este suficient să setați la aceasta același jumper ca la cea originală; nu este necesară efectuarea etapei de detectare a dispozitivelor.
Receptor de semnal radio pentru automatizări
 |
Automatizarea NICE Robus RB600 este livrată cu unitatea de comandă NICE RBA3R10, care are un conector SM pentru conectarea unui receptor radio extern (de exemplu, NICE OXI, NICE SMXI). Acest receptor este esențial pentru recepționarea comenzilor transmise de la telecomenzi, fiind, așadar, indispensabil pentru acționarea de la distanță a porții culisante cu telecomandă. |
Selectarea direcției de deplasare a porții
Direcția de deschidere a porții culisante trebuie selectată în funcție de poziția automatizării față de canatul porții culisante. Priviți poarta din partea pe care este montată automatizarea.
 |
 |
| Dacă poarta se deschide spre stânga, deplasați comutatorul spre stânga. | Dacă poarta se deschide spre dreapta, deplasați comutatorul spre dreapta. |
Comutatorul se află pe partea dreaptă a unității de comandă RBA3R10 în centru.
Detectarea dispozitivelor conectate la automatizare
După fiecare conectare, deconectare sau modificare a conexiunii dispozitivelor auxiliare la intrările BlueBUS și STOP trebuie efectuată etapa de detectare a dispozitivelor auxiliare. Automatizarea vă va semnala necesitatea efectuării acestei operațiuni prin clipirea LED-urilor L1 și L2.
 |
|
Evaluarea lungimii canatului porții
Pentru funcționarea corectă a mișcării porții (mai exact, pentru calcularea distanței de accelerare și decelerare și a deschiderii parțiale), motorul trebuie să determine singur lungimea canatului porții. În timpul acestei operațiuni, motorul deplasează poarta de la un opritor la celălalt și determină lungimea porții cu ajutorul unui comutator.
 |
|
Programarea motorului
Motorul Robus permite programarea mai multor funcții, fie prin activarea/dezactivarea funcției prin programarea nivelului I., fie prin setarea parametrului implicit prin programarea nivelului II.
Unitatea de comandă RBA3R10 are trei butoane pentru operarea și programarea motorului:
 |
Buton | Funcție |
|---|---|---|
| Open | Butonul permite transmiterea comenzii de deschidere a porții către motor. În plus, în timpul programării, este folosit pentru a mări valoarea parametrului programat. | |
| Stop/Set | Butonul permite transmiterea comenzii de oprire a porții către motor. Prima apăsare, menținută timp de 5 secunde, vă permite să accesați programarea nivelului I. O apăsare ulterioară, menținută apăsată, vă permite să accesați programarea nivelului II pentru LED-ul selectat. | |
| Close | Butonul permite transmiterea comenzii de închidere a porții către motor. În plus, în timpul programării, este folosit pentru a micșora valoarea parametrului programat. |
Programarea nivelului I
La nivelul I, programarea permite activarea/dezactivarea funcției respective. Dacă o funcție este activată, LED-ul corespunzător de pe unitatea de comandă luminează continuu. Din fabrică, toate funcțiile sunt dezactivate.
Pentru a accesa programarea nivelului I, țineți apăsat butonul „Stop/Set” timp de aproximativ 5 secunde, până când LED-ul L1 începe să clipească. Apoi, folosind butoanele „Open” și „Close”, deplasați LED-ul selectat în sus, respectiv în jos. Aveți la dispoziție 10 secunde pentru fiecare acțiune; în caz contrar, motorul va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției pe care doriți să o activați/dezactivați, apăsați o dată butonul „Stop/Set”: clipirea se va accelera (funcție activată) sau încetini (funcție dezactivată). Apoi lăsați motorul să iasă din modul de programare în decurs de 10 secunde. Dacă totul a decurs bine, LED-ul corespunzător funcției activate va rămâne aprins.
Lista funcțiilor care pot fi activate prin programare:
| LED | Funcție | Descriere |
|---|---|---|
| L1 | Închidere automată | După un anumit interval (setat în „Programarea nivelului II - Durata pauzei”), poarta începe să se închidă automat după ce a fost deschisă. Dacă funcția este dezactivată, poarta poate fi acționată numai la comandă de la telecomanda porții etc. |
| L2 | Închidere după eliberarea fotocelulelor |
Funcția permite menținerea porții deschise doar atât timp cât este necesar pentru trecerea vehiculului. După eliberarea fotocelulelor (vehiculul a trecut prin deschidere), poarta începe să se închidă automat după 5 secunde. Această funcție se comportă în două moduri, în funcție de activarea sau nu a închiderii automate (consultați funcția anterioară). Închiderea automată este activată – poarta se oprește după eliberarea fotocelulelor și începe să se închidă după 5 secunde. Asta înseamnă că s-ar putea să nu se deschidă complet. |
| L3 | Închidere întotdeauna | După o pană de curent, poarta fie rămâne în poziția în care se afla (dacă funcția este dezactivată), fie se închide (dacă funcția este activată). |
| L4 | Mod standby | Această funcție permite reducerea la minimum a consumului de energie electrică. Este ideală în cazul alimentării de la o baterie tampon (de exemplu, NICE PS124). Dacă funcția este activă, unitatea de comandă se oprește la un minut după ultima mișcare a porții intrare BlueBUS (și, prin urmare, toate dispozitivele conectate la aceasta), toate LED-urile, cu excepția LED-ului BlueBUS, care va clipi lent. În această stare, dacă primește o comandă, unitatea de comandă se va reporni mai întâi și abia apoi va executa comanda respectivă. |
| L5 | Viteză maximă | Dezactivează pornirea progresivă a motorului la începutul manevrei, activându-l direct la putere maximă. Potrivită atunci când frecarea este ridicată sau când trebuie să străpungă zăpada și gheața, astfel încât această funcție este utilă mai ales iarna. Pe de altă parte, reduce durata de viață a motorului. |
| L6 | Preavertizare luminoasă | După primirea semnalului de mișcare a porții, mai întâi lumina de semnalizare avertizează timp de trei secunde persoanele din apropiere prin clipire, apoi începe manevra de mișcare solicitată. |
| L7 | Închiderea înseamnă deschidere parțială | Comanda închidere va porni întotdeauna manevra de parțială a porții. |
| L8 | Unitate secundară | Activarea acestei funcții este utilă la instalarea a două porți culisante automatizate orientate una spre cealaltă – un motor este principal față de celălalt. Motorul secundar are activată această funcție și este sincronizat cu motorul principal prin intrarea BlueBUS. Pentru mai multe detalii, consultați Robus în modul de unitate secundară. |
Programarea nivelului II
La nivelul II, programarea setează valorile pentru funcțiile respective (aceste funcții diferă de cele din nivelul I).).
Nu confundați cu programarea nivelului I. Pentru a accesa programarea nivelului II, țineți apăsat butonul „Stop/Set” timp de aproximativ 5 secunde, până când LED-ul L1. Apoi, cu ajutorul butoanelor „Open” și „Close”, deplasați LED-ul selectat în sus sau în jos. Aveți la dispoziție 10 secunde pentru fiecare operațiune; în caz contrar, motorul va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției al cărei parametru doriți să-l setați, țineți apăsat butonul „Stop/Set” pentru a accesa setarea LED-ului respectiv. LED-ul care rămâne aprins (în timp ce țineți apăsat „Stop/Set”) indică valoarea curentă a parametrului. Puteți modifica această valoare în sus sau în jos cu ajutorul butoanelor „Open” și, respectiv, „ "Close” (ținând în continuare apăsat butonul „Stop/Set”), apoi eliberați butonul „Stop/Set” și așteptați ca motorul să iasă din modul de programare în decurs de 10 secunde. Pentru a verifica dacă totul a decurs corect, repetați procedura, dar nu modificați valoarea parametrului.
Lista funcțiilor programabile și configurabile:
|
LED de intrare — Denumire |
LED setare — Valoare |
|---|---|
| L1 — Durata pauzei Dacă valoarea „Închiderea automată” este activată în programarea nivelului I, |
L1 — 5 secunde L2 — 15 secunde L3 — 30 de secunde L4 — 45 de secunde L5 — 60 de secunde L6 — 80 de secunde L7 — 120 de secunde L8 — 180 de secunde |
|
L2 — Tipul succesiunii comenzilor Setează succesiunea mișcărilor porții care se declanșează prin apăsarea repetată, de exemplu, a butonului de pe telecomanda porții sau prin activarea intrarea STEP-BY-STEP (numită și P.P., sau comandă pas cu pas)). |
L1 — Deschidere/Oprire/Închidere/Oprire L2 — Deschidere/Oprire/Închidere/Deschidere L3 — Deschidere/Închidere/Deschidere/Închidere L4 — Mod condominiu L5 — Mod condominiu după două opriri L6 — Comandă pas cu pas după două deschideri parțiale L7 — Comandă cu menținerea butonului apăsat L8 — Deschidere semiautomată, închidere cu menținerea butonului apăsat |
|
Setează viteza de mișcare a porții în timpul funcționării normale (nu la pornirea sau încetinirea porții). |
L1 — Foarte lentă (30%) L2 — Lentă (45%) L3 — Medie (55%) L4 — Rapidă (70%) L5 — Foarte rapidă (85%) L6 — Extrem de rapidă (100%) L7 — Deschide „Rapid”, închide „Încet” L8 — Deschide „Extrem de rapid”, închide „Rapid” |
|
Setează momentul în care trebuie al ieșirii S.C.A. să trimită semnalul (24V -30% +50%, cu puterea maximă de 4W) |
L1 — Poarta se deschide L2 — Poarta este închisă L3 — Poarta este deschisă L4 — A doua ieșire radio L5 — A treia ieșire radio L6 — A patra ieșire radio L7 — Întreținere L8 — Încuietoare electrică |
|
Indică sistemului de control al forței motorului greutatea porții. Acest sistem evaluează și temperatura mediului și reglează automat forța motorului, de exemplu, mărind-o la temperaturi foarte scăzute. |
L1 — Poartă extrem de ușoară L2 — Poartă foarte ușoară L3 — Poartă ușoară L4 — Poartă cu greutate medie L5 — Poartă ușor grea L6 — Poartă grea L7 — Poartă foarte grea L8 — Poartă extrem de grea |
|
Setează lungimea cursei la deschiderea parțială. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Avertizare de întreținere Setează numărul de manevre ale porții după care sistemul de acționare va indica faptul că este necesară efectuarea întreținerii. |
L1 — Automat (sistemul de acționare calculează automat în funcție de dificultatea manevrelor) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Redă tipurile ultimelor până la 8 mesaje de eroare. |
L1 — Rezultatul manevrei 1 L2 — Rezultatul manevrei 2 L3 — Rezultatul manevrei 3 L4 — Rezultatul manevrei 4 L5 — Rezultatul manevrei 5 L6 — Rezultatul manevrei 6 L7 — Rezultatul manevrei 7 L8 — Rezultatul manevrei 8 |
Automatizarea a două porți culisante care se deschid în sensuri opuse cu două sisteme de acționare NICE Robus RB600
Dacă trebuie să automatizați două porți culisante care se deschid în sensuri opuse, sistemele de acționare Robus permit conectarea în regim de unitate subordonată. Principiul de funcționare este că un sistem de acționare este master și transmite comenzi celuilalt, slave.. Toate sistemele de acționare Robus sunt configurate din fabrică drept unități master, prin urmare, acest parametru trebuie setat la sistemul de acționare slave în programarea de nivel I. cu ajutorul funcției L8 — unitate subordonată.
Limitări privind conectarea unităților master și slave
- Nu este posibilă deschiderea porții acționate de unitatea slave decât complet (nu este posibilă deschiderea parțială).
- Toate dispozitivele (fotocelulele, receptor, etc.) trebuie conectate la unitatea master. La unitatea slave se pot conecta doar: lampă de avertizare, indicatorul de ieșire S.C.A., dispozitivele de la intrarea STOP și P.P. (denumită și STEP-BY-STEP, sau Pas cu pas), intrările OPEN și CLOSE sunt ignorate.
- Dacă doriți să utilizați o baterie de rezervă (NICE PS124), fiecare automatizare trebuie să aibă propria unitate.
- Toate funcțiile programate pe unitatea secundară sunt ignorate, cu excepția funcțiilor programate la:
| Programarea nivelului I. | Programarea nivelului II. |
|---|---|
| L4 - Modul standby | L3 - Viteza motorului |
| L5 - Vârf | L4 - Indicatorul de ieșire |
| L8 - Unitate secundară | L5 - Forța motorului |
| L8 - Arhiva de erori |
Procedura de instalare a două automatizări Robus în modul de unitate secundară
1. Montați porțile și automatizările și setați direcțiile de deschidere conform:
2. Conectați automatizările conform schemei (respectați polaritatea conexiunii BlueBUS între automatizări):
3. Conectați alimentarea electrică la ambele automatizări
4. Setați la unitatea secundară parametrul din programarea nivelului II L8 - Unitate secundară
5. Efectuați etapa de identificare a dispozitivelor conectate la unitatea secundară
6. Efectuați etapa de identificare a dispozitivelor conectate la unitatea principală
7. Efectuați etapa de identificare a lungimii canatului la unitatea principală
Conectarea dispozitivelor externe suplimentare la automatizare
 |
Dacă trebuie să conectați la automatizare dispozitive suplimentare care necesită o sursă de alimentare externă (de exemplu, iluminare de semnalizare, întrerupător cu cheie, carduri magnetice etc.), conectați dispozitivul conform imaginii. Tensiunea furnizată este de 24 V c.c., între -30% și +50%, cu un curent maxim de 100 mA. |
Funcții speciale ale automatizării
Poartă menținută deschisă
Dacă comanda de la intrarea STEP-BY-STEP (denumită și P.P. sau comandă pas cu pas) durează mai mult de 2 secunde, unitatea de comandă va menține poarta deschisă cât timp comanda este activă. Această funcție este utilă în combinație cu un temporizator.
Deplasare forțată
Dacă un dispozitiv de siguranță se defectează sau, de exemplu, în fasciculul fotocelulelor ajunge un obstacol care nu poate fi îndepărtat, iar poarta nu se deplasează din motive de siguranță, se poate activa modul „Acționare cu om prezent”, fie permanent, în Programarea nivelului II prin setarea L2 - Tip de comandă pas cu pas la valoarea L7 - Acționare cu om prezent, fie temporar:
- Dați o comandă porții (cu telecomanda, cu întrerupătorul cu cheie etc.)
- Dacă apare o problemă, poarta nu se va mișca, iar lampa de semnalizare va semnaliza o eroare.
- Așadar, în decurs de 3 secunde de la comanda precedentă, dați din nou comanda și mențineți-o apăsată.
- Cât timp mențineți comanda, poarta se va deplasa; când o eliberați, se va opri.
Notificare de întreținere
În Programarea nivelului II la punctul L7 - Avertizare de întreținere se setează numărul de cicluri după care automatizarea trebuie să semnalizeze că este necesară întreținerea (revizia). Automatizarea semnalizează acest lucru prin lampa de semnalizare (sau la ieșirea S.C.A., dacă este setată în Programarea nivelului II la punctul L4 - Indicator de ieșire nivelul L7 - Întreținere) după cum urmează:
| Număr de cicluri | Semnalizare prin lampa de semnalizare | Semnalizare prin indicatorul de ieșire S.C.A. |
|---|---|---|
| sub 80% din limită | Funcționare normală, clipire la intervale de jumătate de secundă. | Se aprinde timp de 2 secunde după începerea deschiderii. |
| 80-100% din limită | Se aprinde timp de 2 s după începerea manevrei, apoi funcționează normal. | Clipește pe durata manevrei. |
| peste 100% din limită | Se aprinde timp de 2 s după începerea manevrei, apoi funcționează normal și se aprinde timp de 2 s după încheierea manevrei. | Clipește în continuare. |
Instrucțiunile pentru ștergerea notificării de întreținere și verificarea numărului actual de manevre față de limita admisă se găsesc în manual, la capitolul 7.4.3.
Depanarea problemelor de funcționare ale automatizării
Dacă ceva nu vă este clar sau întâmpinați orice altă problemă, nu ezitați să contactați serviciul nostru de asistență tehnică pentru automatizările NICE.
În funcție de natura problemei
În timpul montajului (sau în cazul defectării automatizării), este posibil să întâmpinați una dintre următoarele probleme:
|
Problemă |
Soluție posibilă |
|---|---|
|
Poarta nu răspunde la comanda telecomenzii, iar LED-ul de pe telecomandă nu se aprinde. |
Verificați dacă bateriile telecomenzii automatizării sunt în stare bună; dacă nu, înlocuiți-le. Instrucțiunile se găsesc în manualul telecomenzii respective. |
|
Poarta nu răspunde la comanda telecomenzii, însă LED-ul de pe telecomandă se aprinde. |
Verificați dacă telecomanda a fost memorată receptorului este în regulă sau încercați telecomanda să o memorați din nou. |
|
Poarta nu se mișcă, iar LED-ul BlueBUS nu clipește.
|
Verificați dacă automatizarea este alimentată la 230 V. Dacă da, măsurați ambele siguranțe și, dacă este necesar, înlocuiți-le cu altele noi, cu aceleași caracteristici. |
|
Poarta nu se mișcă, iar lampa de semnalizare nu clipește. |
Verificați dacă automatizarea a înregistrat comanda. La transmiterea unei comenzi cu telecomanda ar trebui să LED-ul BlueBUS clipească rapid de două ori. Dacă o altă unitate transmite comanda prin intrarea STEP-BY-STEP (P.P.), ar trebui să se aprindă LED-ul corespunzător LED-ul STEP-BY-STEP. |
|
Poarta nu se mișcă, iar lampa de semnalizare clipește de câteva ori. |
Numărați clipirile și consultați Diagnosticare cu ajutorul clipirilor lămpii de semnalizare. |
|
Poarta începe să se miște, dar se oprește imediat și pornește în direcția opusă. |
Forța motorului programată este probabil prea mică pentru poarta dumneavoastră. Verificați dacă există obstacole care împiedică mișcarea porții și, dacă este necesar, măriți forța automatizării sau activați funcția Impuls. |
|
Poarta pornește, dar lampa de semnalizare nu funcționează. |
Verificați dacă există tensiune la ieșirea FLASH în timpul manevrei porții (valoarea tensiunii nu este importantă, aprox. 10-30 V c.c.). Dacă există tensiune la ieșire, problema este probabil la lampa de semnalizare, încercați să o înlocuiți cu una similară și verificați dacă funcționează. Dacă nu există tensiune la ieșire, ieșirea FLASH poate fi suprasolicitată; verificați dacă există un scurtcircuit în cablaj. |
|
Poarta pornește, dar ieșirea S.C.A. nu funcționează. |
Identificați tipul funcției programate pentru ieșirea S.C.A. iar dacă ieșirea ar trebui să clipească, verificați dacă există tensiune la aceasta (aproximativ 24 V c.c.). Dacă există tensiune la ieșire, problema este probabil la bec; încercați să-l înlocuiți cu unul similar și verificați dacă funcționează. Dacă nu există tensiune la ieșire, ieșirea S.C.A. poate fi suprasolicitată; verificați dacă există un scurtcircuit în cablaj. |
Diagnosticare cu ajutorul clipirilor lămpii de semnalizare
În timpul manevrei porții lampa de semnalizare clipește regulat, o dată pe secundă. Dacă apare o problemă, lampa de semnalizare indică eroarea prin două serii succesive de clipiri mai rapide.
|
Seria de clipiri |
Eroare |
Soluție |
|---|---|---|
|
1 clipire Pauză de 1 secundă 1 clipire |
Eroare BlueBUS
|
Dispozitivele conectate la intrarea BlueBUS nu corespund celor detectate în etapa de detectare a dispozitivelor. Repetați etapa de detectare. Dacă nu ajută, încercați încă o dată; în caz contrar, va trebui să identificați dispozitivul defect prin eliminare și să-l înlocuiți (să-l cumpărați, să-l returnați în garanție sau să-l reparați). |
|
2 clipiri Pauză de 1 secundă 2 clipiri |
Declanșarea fotocelulei |
Se declanșează fotocelulele, lucru normal dacă fasciculul este întrerupt în timpul închiderii porții. Dacă fasciculul nu a fost întrerupt, fotocelulele pot fi murdare, orbite de lumină sau defecte. |
|
3 clipiri Pauză de 1 secundă 3 clipiri |
Activarea limitatorului de forță a motorului
|
În timpul mișcării porții detectați o frecare crescută – este posibil ca poarta să fie reglată incorect; încercați să o mișcați manual și să o reglați. În caz contrar, de regulă ajută mărirea forței motorului, eventual activarea funcției Impuls. O altă problemă poate apărea dacă opritorul inferior este poziționat prea sus. |
|
4 clipiri Pauză de 1 secundă 4 clipiri |
Activarea intrării STOP
|
A fost transmisă o comandă către intrarea STOP, așadar, dacă aceasta a fost activată fără să fie solicitată, verificați dispozitivele conectate la intrare. |
|
5 clipiri Pauză de 1 secundă 5 clipiri |
Eroare internă a unității de control |
Așteptați 30 de secunde și încercați din nou. Dacă persistă, încercați să resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
6 clipiri Pauză de 1 secundă 6 clipiri |
A fost atinsă limita orară de manevre. |
Așteptați câteva minute, până când limitatorul de cicluri scade sub valoarea-limită. |
|
7 clipiri Pauză de 1 secundă 7 clipiri |
Eroare internă a circuitelor electronice. |
Deconectați întregul sistem de acționare pentru câteva secunde, apoi încercați din nou. Dacă persistă, încercați să resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
8 clipiri Pauză de 1 secundă 8 clipiri |
Comandă permanentă activă.
|
Către sistemul de acționare este transmisă în permanență o comandă – verificați dispozitivele conectate la intrarea OPEN. Probabil este vorba despre temporizator, dacă aveți unul conectat.
|
Diagnosticare prin clipirea LED-urilor
Pe unitatea de comandă RBA3R10 a sistemului de acționare NICE Robus RB600 există două grupuri de LED-uri, fiecare indicând prin clipire sau iluminare funcționarea normală a unității de comandă ori diagnosticarea defecțiunilor, conform tabelelor de mai jos.
LED-urile orizontale BLUEBUS, STOP, PP, OPEN, CLOSE
|
Semnalizare |
Stare |
Soluție |
|---|---|---|
|
LED BlueBUS |
||
|
Stins |
Defecțiune
|
Verificați conectarea la rețeaua electrică, iar dacă este în regulă, verificați siguranțele F1 și F2 și, dacă este cazul, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Aprins |
Defecțiune gravă
|
Încercați să deconectați unitatea de comandă, dacă este cazul, toate intrările. Dacă nu ajută, resetați unitatea, iar dacă problema persistă, probabil va fi necesară înlocuirea acesteia. |
|
Clipire la intervale de o secundă |
Totul este în regulă |
Funcționarea unității de comandă este normală. |
|
2 clipiri rapide |
Starea intrărilor s-a schimbat |
Funcționare normală – starea intrării s-a schimbat STEP-BY-STEP, STOP, OPEN, CLOSE, au fost activate fotocelulele, sau sistemul de acționare a primit o comandă de la telecomandă. |
|
Serii de clipiri separate de o pauză de o secundă |
Mai multe posibilități |
Numărul de clipiri din serie corespunde diagnosticării defecțiunilor prin intermediul lămpii. |
|
LED STOP (Oprire) |
||
|
Stins |
Intrarea STOP a fost activată |
Verificați dispozitivele conectate la intrarea STOP. |
|
Aprins |
Totul este în regulă |
Intrarea STOP nu este activă. |
|
LED STEP-BY-STEP (numit și P.P., comandă pas cu pas) |
||
|
Stins |
Totul este în regulă |
Intrarea STEP-BY-STEP nu este activă. |
|
Aprins |
Intrarea STEP-BY-STEP a fost activată |
Funcționare normală a unității de comandă, dacă a fost activat un dispozitiv conectat la intrarea STEP-BY-STEP. |
|
LED OPEN (Deschidere) |
||
|
Stins |
Totul este în regulă |
Intrarea OPEN nu este activă.
|
|
Aprins |
Intrarea OPEN a fost activată |
Funcționare normală a unității de comandă, dacă a fost activat un dispozitiv conectat la intrarea OPEN. |
|
LED CLOSE (Închidere) |
||
|
Stins |
Totul este în regulă |
Intrarea CLOSE nu este activă.
|
|
Aprins |
Intrarea CLOSE a fost activată |
Funcționare normală a unității de comandă, dacă a fost activat un dispozitiv conectat la intrarea CLOSE. |
LED-urile verticale L1–L8
|
Semnalizare |
Soluție |
|---|---|
|
LED 1 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere automată nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere automată este activată. |
|
Clipește |
|
|
LED 2 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor este activată. |
|
Clipește |
|
|
LED 3 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere permanentă nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere permanentă este activată. |
|
Clipește |
|
|
LED 4 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Mod standby nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Mod standby este activată. |
|
Clipește |
|
|
LED 5 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Vârf nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Vârf este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 6 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Presemnalizare luminoasă nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Presemnalizare luminoasă este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 7 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere înseamnă Deschidere parțială nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere înseamnă Deschidere parțială este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 8 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Unitate secundară nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Unitate secundară este activată. |
|
Clipește |
Funcția este în curs de programare. |
Montarea bateriei de rezervă la motorul NICE Robus 600
Bateria de rezervă NICE PS124 nu este inclusă în echiparea standard a motorului, dar poate fi comandată separat. Este utilizată în cazul unei pene de curent, când motorul porții va fi alimentat de aceasta. Bateria se încarcă permanent de la rețeaua electrică.
| 1. Scoateți capacul din plastic al conectorului bateriei | 2. Conectați bateria la conector și așezați-o lângă unitatea de control |
|---|---|
 |
 |
Deblocarea manuală a motorului NICE Robus RB600
 |
În cazul unei pene de curent, nu veți putea acționa poarta cu ajutorul telecomenzii. Prin urmare, motorul poate fi deblocat cu ajutorul cheii de deblocare iar poarta poate fi deplasată manual: |
| 1. Glisați capacul încuietorii de deblocare | 2. Introduceți cheia de deblocare și rotiți-o în sensul acelor de ceasornic |
|---|---|
 |
 |
| 3. Trageți maneta de deblocare | 4. Puteți deplasa poarta manual |
 |
 |
Caracteristicile tehnice ale motorului NICE Robus RB600
| Model | NICE Robus RB600 |
|---|---|
| Descrierea modelului | Motor electromecanic cu reductor pentru acționarea automată a porților culisante în mediu privat. Livrat împreună cu unitatea de comandă NICE RBA3R10, dar fără receptorului radio. |
| Pinion | Număr de dinți: 15 Modulul dintelui: 4 Pas: 12,6mm Diametrul de pas: 60mm |
| Cuplu [Forță] |
18Nm [600N] - necesară pentru pornirea foii |
| Cuplu nominal [Forță nominală] |
9Nm [300N] - necesară pentru menținerea foii în mișcare |
| Viteză | 0,31 m/s |
| Viteză nominală | 0,15 m/s |
| Limita ciclurilor consecutive | 100 de cicluri/zi (unitatea de comandă limitează numărul în funcție de restricțiile indicate la Alegerea motorului) |
| Limită de funcționare | 7 minute (unitatea de comandă limitează durata în funcție de restricțiile indicate la Alegerea motorului) |
| Durată de viață | de la 250.000 la 20.000 de cicluri, în funcție de greutatea și lungimea foii, precum și de reglajele motorului |
| Alimentare | 230V (+10% -15%) 50/60Hz |
|
Putere absorbită |
515W [2,5A] |
| Clasa de izolație | 1 - necesită împământare |
| Sursă de alimentare de rezervă | se poate achiziționa și instala bateria de rezervă NICE PS124 |
| Ieșire pentru lampă de semnalizare | pentru două lămpi de semnalizare de 12V cu bec de 21W (de exemplu, NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Indicator de ieșire (S.C.A.) | pentru un bec de 21V, max. 4W (tensiunea de ieșire +50% -30%); poate comanda un releu mic |
| Ieșire BlueBUS | o singură ieșire pentru până la 15 dispozitive BlueBUS |
| Intrare STOP | pentru contacte normal deschise, normal închise și dispozitive cu rezistență constantă de 8,2KΩ |
| Intrare PAS CU PAS (P.P., comanda pas cu pas) | normal deschisă (închiderea contactului declanșează comanda „Pas cu pas") |
| Intrare OPEN | normal deschisă (închiderea contactului declanșează comanda „Deschidere") |
| Intrare CLOSE | normal deschisă (închiderea contactului declanșează comanda „Închidere") |
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. |
| Intrare pentru antenă | 52Ω pentru cablu coaxial RG-58 (sau similar) |
| Funcții de programare | 8 funcții de activare/dezactivare (Programare nivel I.) 8 funcții reglabile (Programare nivel II.) |
| Funcții de autodiagnosticare |
evaluarea lungimii foii (calculul distanțelor de accelerare și decelerare, calculul punctului de deschidere parțială) |
| Temperatură de funcționare | -20°C până la +50°C |
| Utilizare în medii saline, acide și potențial explozive | nu |
| Clasă de protecție | IP44 |
| Dimensiuni | 210×330×303 (l×L×h) |
| Greutate | 11kg |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
