NICE MOFB - fotocelule Moon - fotocelule cu conectare BlueBUS, (1 pereche)
| Disponibilitatea produsului: | indisponibil | Vă vom ajuta cu plăcere să alegeți un produs de înlocuire. Nu ezitați să ne contactați. |
|---|
Descrierea produsului NICE MOFB - fotocelule Moon - fotocelule cu conectare BlueBUS, (1 pereche)
Fotocelulele NICE MOFB nu se mai fabrică. Au fost înlocuite de succesorul lor NICE EPMB, care au aceeași electronică internă (nu trebuie să schimbați fotocelulele complete; este suficient să transferați electronica din fotocelulele noi în cele vechi).
Alte fotocelule compatibile cu modelul NICE MOFB sunt variantele de design NICE EPSB și NICE EPLB.
Este posibilă achiziționarea unor capace de schimb pentru fotocelule: NICE-ND-PRB-MOFB
Fotocelule de siguranță pentru exterior NICE MOFB (specificații tehnice) se instalează față în față, pe lățimea deschiderii porții, sau în orice zonă în care există riscul ca poarta să lovească un obstacol. Acestea creează un fascicul infraroșu pe axa optică, iar întreruperea acestuia transmite porții un semnal de oprire. Pot fi utilizate numai cu dispozitive care acceptă tehnologia NICE BlueBUS.
Sunt alcătuite din două componente sincronizate: emițătorul TX și receptorul RX.
Montarea fotocelulelor NICE MOFB

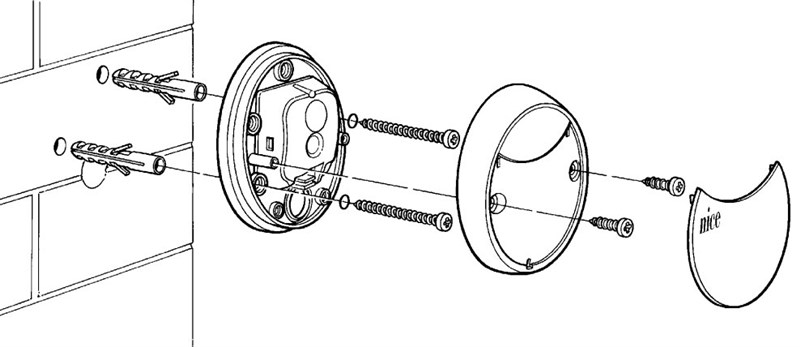

1. Fotocelulele se montează pe un perete, zid, stâlp sau pe orice suprafață (montaj aparent), la aceeași înălțime și orientate una spre cealaltă, pe aceeași axă. Suprafața de montaj trebuie să fie plană, pentru a putea alinia ușor fotocelulele:
2. Apoi conectați fotocelulele conform schemei livrate împreună cu automatizarea sau unitatea de comandă (consultați schema de conectare pentru NICE Robus 400, 600, 1000 - unitate de comandă RBA3).
3. Efectuați etapa de recunoaștere a dispozitivelor conectate (această etapă este acceptată de toate automatizările sau unitățile de comandă cu interfață BlueBUS).
4. Apoi, pentru a testa dacă legăturile sunt corecte, consultați capitolul Verificarea funcționării și remedierea defecțiunilor, sau continuați pentru informații despre conectarea mai multor perechi de fotocelule:
Conectarea mai multor perechi de fotocelule NICE MOFB la rețeaua de date NICE BlueBUS
Amplasați fotocelulele în jurul porții sau al porților, conform exemplelor de configurare pentru conectarea completă și configurați jumperii conform tabelului jumperilor fotocelulelor NICE MOFB automatizării porții. Pentru a evita interferențele între perechile amplasate în apropiere una de cealaltă, trebuie respectată orientarea emițătoarelor și receptoarelor conform exemplelor de configurare, în ceea ce privește emițătoarele TX și receptoarele RX. și a receptoarelor RX. Conectați fotocelulele în paralel, conform imaginii (nu este necesară respectarea polarității):
Dacă doriți ca fotocelulele să funcționeze ca deschizătoare de poartă (consultați FA1 și FA2 din exemplele de configurare), adică să deschidă poarta atunci când vehiculul trece între axele lor optice, trebuie întreruptă conexiunea A de la emițătorul TX și de la receptorul RX, consultați imaginea:
Exemple de configurare completă a mai multor perechi de fotocelule NICE MOFB pentru automatizarea porții
1. Poartă culisantă cu un singur canat

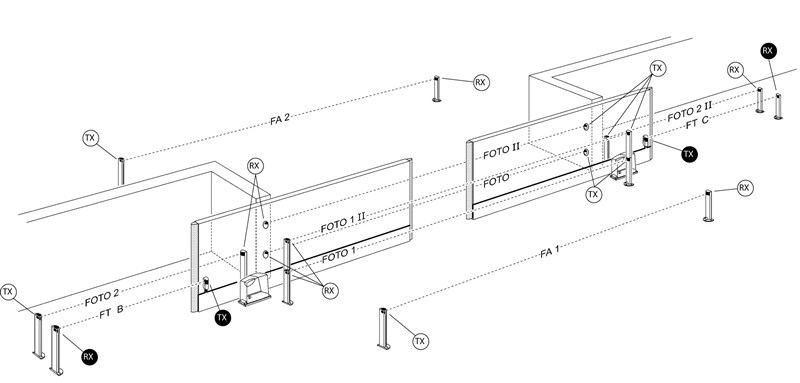

2. Două porți culisante sincronizate, dispuse față în față

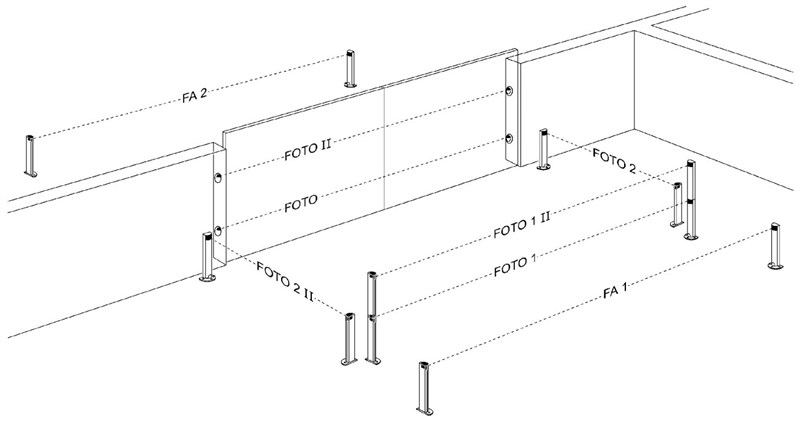

3. Poartă batantă

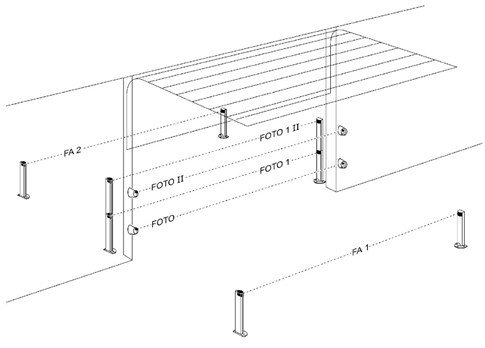

4. Ușă de garaj secțională

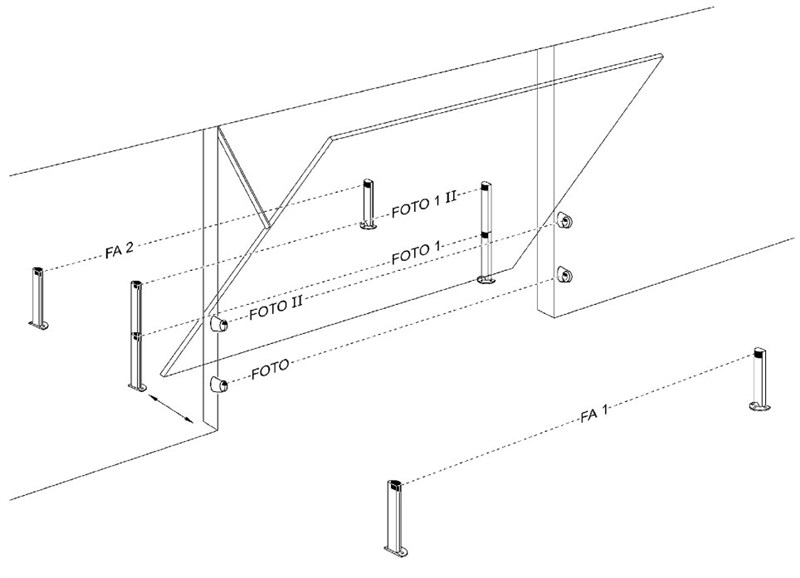

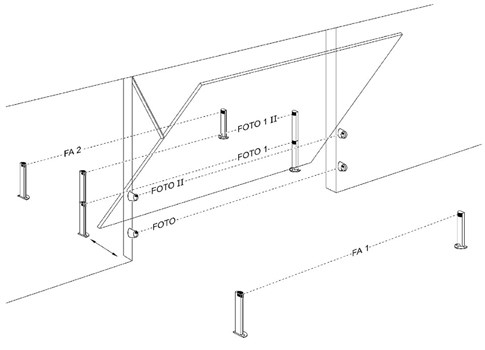

5. Ușă de garaj basculantă
Tabelul jumperilor fotocelulelor NICE MOFB pentru automatizarea porții
 |
Conectarea mai multor perechi de fotocelule la sistemul BlueBUS se realizează prin configurarea unor combinații diferite de jumperi, fiecare pereche conectată trebuind să aibă o combinație unică. Asigurați-vă că în aceeași rețea de date BlueBUS nu există două perechi cu aceeași combinație. În cadrul unei perechi de fotocelule, jumperul trebuie configurat la aceeași valoare atât la emițătorul TX, cât și la receptorul RX. Dacă tipul de configurare folosește un singur jumper, puneți-l întotdeauna pe celălalt în compartimentul orb, așa cum se vede în imaginea din stânga. |
| Denumirea perechii de fotocelule | Configurarea prin combinația de jumperi |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Dacă este necesară înlocuirea unei fotocelule din orice motiv, este suficient să setați aceeași punte ca la cea originală; nu este necesară efectuarea etapei de evaluare a dispozitivelor.
Verificarea funcționării și depanarea conexiunilor fotocelulelor NICE MOFB
 |

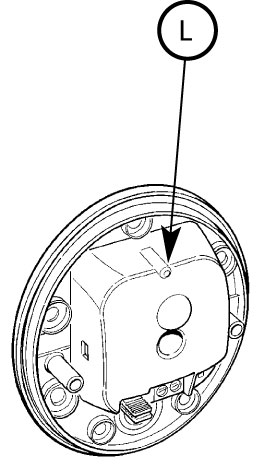

După etapa de evaluare a dispozitivelor automatizării, verificați dacă LED-ul de pe emițătorul TX și de pe receptorul RX clipește. În funcție de clipirea LED-ului, pot apărea următoarele situații: |
| LED „L” | Situație | Ce trebuie făcut? |
|---|---|---|
| Stins | Fotocelula nu este alimentată sau este defectă. | Verificați dacă tensiunea la intrările fotocelulei este de aproximativ 8-12V. Dacă tensiunea este în regulă, fotocelulele sunt probabil defecte. |
| 3 clipiri rapide și o pauză de o secundă | Dispozitivul nu a fost detectat de unitatea de comandă a automatizării. | Repetați etapa de detectare la unitatea de comandă. Asigurați-vă că fiecare pereche de fotocelule are atribuită o adresă unică prin intermediul punților de configurare. |
| Clipire foarte lentă | Emițătorul TX emite în mod regulat Receptorul RX primește un semnal excelent |
Funcționare normală |
| Clipire lentă | Receptorul RX primește un semnal bun | Funcționare normală |
| Clipire rapidă | Receptorul RX primește un semnal slab | Funcționare normală. Totuși, este recomandat să verificați alinierea emițătorului TX și a receptorului RX și să vă asigurați că capacele sunt curate. |
| Clipire foarte rapidă | Receptorul RX primește un semnal foarte slab | Funcționarea este încă normală, dar la limită. Este recomandat să verificați alinierea emițătorului TX și a receptorului RX și să vă asigurați că capacele sunt curate. |
| Aprins | Receptorul RX nu primește niciun semnal | Asigurați-vă că LED-ul de pe TX clipește lent. Verificați dacă există vreun obstacol pe axa optică dintre emițătorul TX și receptorul RX. Verificați alinierea TX și RX. |
Specificații tehnice ale fotocelulelor NICE MOFB
| Tipul produsului | Detector pentru porți batante și culisante automate și uși de garaj de tip D, conform standardului EN 12453, format dintr-un emițător TX și un receptor RX. |
|---|---|
| Tehnologie | Interconexiune optică directă TX-RX cu fascicul infraroșu modulat. |
| Alimentare/Ieșire | Dispozitivul poate fi conectat numai la o rețea de date compatibilă cu interfața NICE BlueBUS, de la care primește tensiunea electrică și către care transmite semnalul de ieșire. |
| Consum | 1 BlueBUS unitate |
| Capacitate de detectare | Obiecte opace mai mari de 50 mm care traversează axa optică dintre emițătorul TX și receptorul RX cu o viteză mai mică de 1,6 m/s. |
| Unghiul de emisie al emițătorului TX | 20° +-25% |
| Unghiul de recepție al receptorului RX | Aproximativ 20° |
| Rază normală de acțiune | 15 m pentru o abatere maximă a axelor emițătorului TX și receptorului RX de +-5%, inclusiv în condiții meteorologice nefavorabile |
| Rază maximă de acțiune | 30 m pentru o abatere maximă a axelor emițătorului TX și receptorului RX de +-5%, în condiții meteorologice excelente |
| Adresare | 7 perechi cu funcție de protecție și 2 perechi cu funcția de comandă „Deschidere” |
| Utilizare în medii acide, saline sau cu risc ridicat de explozie | Nu |
| Montaj | Montaj vertical pe perete |
| Grad de protecție | IP55 |
| Temperatură de funcționare | -20°C până la 55°C |
| Dimensiuni | 69x78x25mm |
| Greutate | 50g |
Conectarea fotocelulelor NICE MOFB cu automatizarea NICE Robus 400, 600, 1000

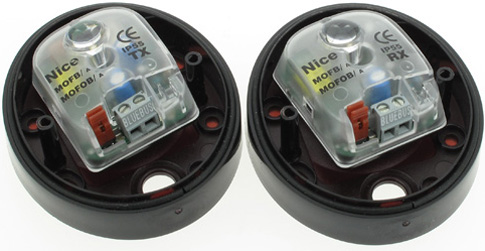

Interiorul fotocelulelor NICE MOFB pentru automatizări de porți
