NICE MOF - Moon Photocells - fotocelule cu conectare clasică, (1 pereche)
| Disponibilitatea produsului: | indisponibil | Vă vom ajuta cu plăcere să alegeți un produs de înlocuire. Nu ezitați să ne contactați. |
|---|
Descrierea produsului NICE MOF - Moon Photocells - fotocelule cu conectare clasică, (1 pereche)
Atenție: fotocelulele NICE Moon MOF nu se mai fabrică și, prin urmare, nu sunt disponibile. Ca înlocuitor, puteți alege fotocelulele NICE BF, NICE Era Photocell EPS sau NICE Era Photocell EPM.
Posibilitatea de a cumpăra capace de schimb pentru fotocelule: NICE-ND-PRB-MOFB
Fotocelule de siguranță pentru exterior NICE MOF (specificații tehnice) se instalează față în față, pe lățimea zonei de trecere a porții sau în orice zonă în care există riscul ca poarta să lovească un obstacol. Acestea creează un fascicul infraroșu pe axa optică, iar întreruperea acestuia trimite porții un semnal pentru oprirea mișcării. Pot fi utilizate cu echipamente care acceptă sistemul clasic de conectare (adică alimentare de 12-24V și circuit NC sau NO).
Sunt alcătuite din două componente sincronizate: emițătorul TX și receptorul RX.
Montarea fotocelulelor NICE MOF

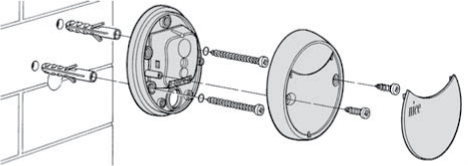

1. Fotocelulele se montează pe un perete, zid, stâlp sau orice altă suprafață (montaj aparent), la aceeași înălțime și orientate una spre cealaltă, pe aceeași axă. Suprafața de montaj trebuie să fie plană, pentru a putea alinia ușor fotocelulele:

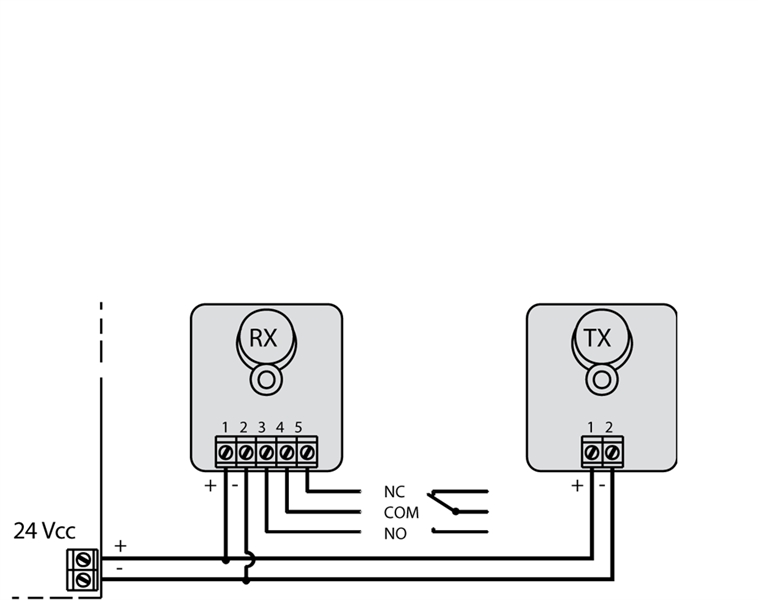

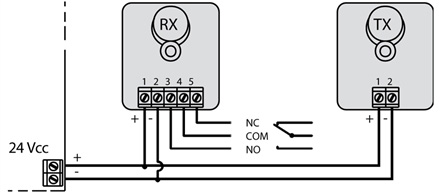

2. Apoi conectați fotocelulele conform schemei furnizate împreună cu motorul sau unitatea de comandă (consultați schema de conectare pentru NICE Road 400 - unitatea de comandă RBA4). Schema universală de conectare este următoarea:

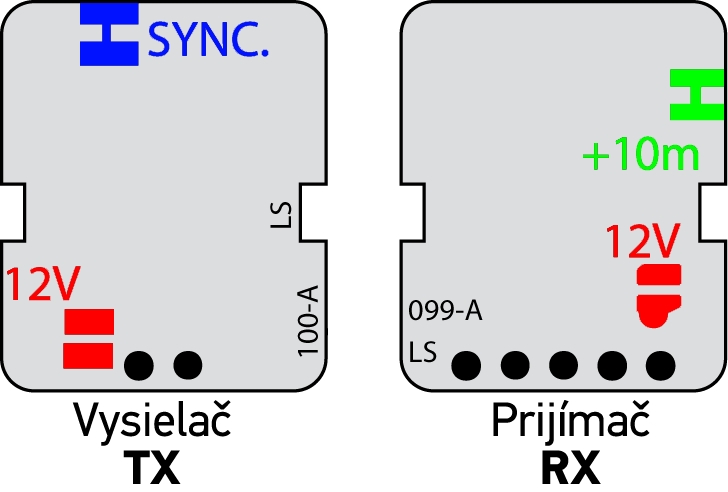

3. În mod standard, fotocelulele sunt setate pentru alimentare la 24V. Dacă aveți nevoie de alimentare la 12V, uniți cu o picătură de cositor contactele de pe partea din spate a plăcii cu circuite emițătorului TX și receptorului RX, marcate „12V”.
4. Dacă distanța dintre emițătorul TX și receptorul RX depășește 10m, întrerupeți conexiunea de pe partea din spate a plăcii cu circuite receptorului RX, marcată „+10m”.
5. Dacă unghiul de deschidere dorit trebuie să fie mai mic de ±5°, montați pe receptorul RX conul de reducere (inclus în pachet), conform instrucțiunilor următoare:
| Scoateți capacul fotocelulei | Scoateți componentele electronice |
|---|---|
 |
 |
| Scoateți placa cu circuite | Montați conul de reducere |
 |
 |
6. Apoi, pentru a verifica dacă conectarea este corectă, consultați capitolul Verificarea funcționării și depanarea, sau continuați pentru informații despre conectarea mai multor perechi de fotocelule:
Conectarea a două perechi de fotocelule NICE MOF

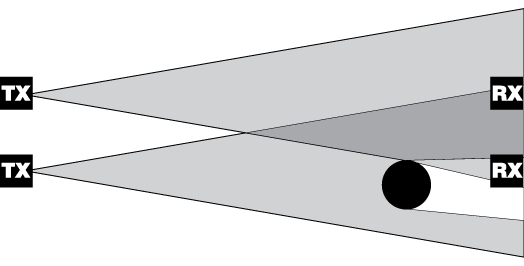

Poziționați fotocelulele în jurul porții sau ușii de garaj. Dacă montați două perechi de fotocelule, poate apărea interferență între emițătorul TX al primei perechi și receptorul RX al celei de-a doua perechi; consultați imaginea:
Pentru a evita interferența dintre două perechi montate aproape una de cealaltă, trebuie să aveți la dispoziție alimentare cu curent alternativ și să întrerupeți conexiunea SYNC la ambii emițători TX, conform imaginii:

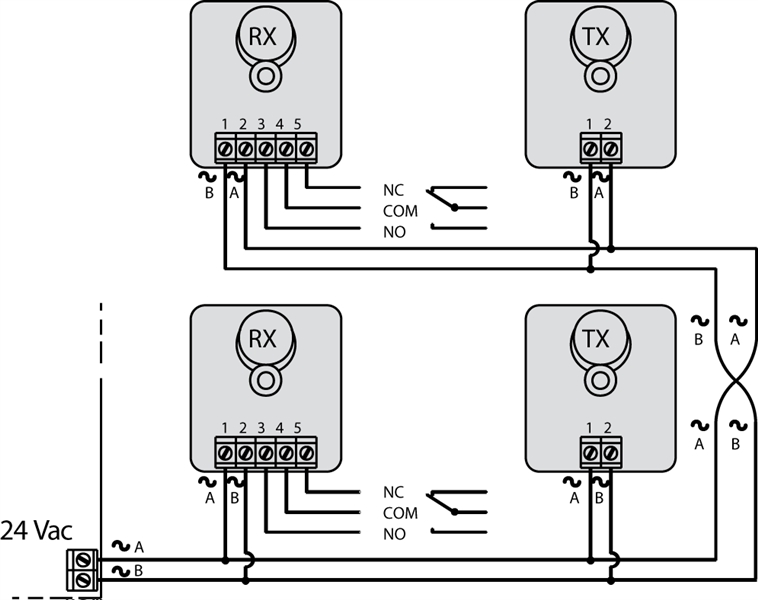

De asemenea, trebuie să conectați a doua pereche de fotocelule inversat; consultați imaginea:
Verificarea funcționării și depanarea conectării fotocelulelor NICE MOF
 |
După instalarea fotocelulelor, verificați comportamentul LED-ului de pe receptorul RX. În funcție de clipirea LED-ului, pot apărea următoarele situații: |
| LED „L” | Situație | Ce trebuie făcut? |
|---|---|---|
| Stins | Totul este în regulă | Nimic. |
| Clipește lent | Receptorul RX primește un semnal slab | Reglați alinierea fotocelulelor. |
| Clipește rapid | Receptorul RX nu primește niciun semnal | Verificați dacă există vreun obstacol pe axa optică dintre emițătorul TX și receptorul RX. Verificați alinierea TX și RX. |
| Aprins | Obstacol detectat | Îndepărtați obstacolul |
Specificații tehnice ale fotocelulelor NICE MOF
| Tipul produsului | Detector pentru porți batante și culisante automatizate și uși de garaj, alcătuit dintr-un emițător TX și un receptor RX. |
|---|---|
| Tehnologie | Legătură optică directă TX-RX cu fascicul infraroșu modulat. |
| Alimentare/Ieșire |
|
| Consum |
O pereche: 55mA, compusă din:
|
| Capacitate de detectare | Obiecte opace cu dimensiuni mai mari de 50 mm, care traversează axa optică dintre emițătorul TX și receptorul RX cu o viteză mai mică de 1,6 m/s. |
| Unghiul de emisie al emițătorului TX | 20° ±25% |
| Unghiul de recepție al receptorului RX |
|
| Rază de acțiune normală | 15 m (în condiții meteorologice nefavorabile, poate fi redusă cu 50%) |
| Rază de acțiune maximă | 30 m cu puntea „+10m” întreruptă |
| Ieșirea releului | Maximum 500mA și 48V |
| Utilizare în medii acide, saline sau cu risc sporit de explozie | Nu |
| Montaj | Montaj vertical pe perete |
| Clasă de protecție | IP55 |
| Temperatura de funcționare | -20°C până la 60°C |
| Dimensiuni | 69x78x25mm |
| Greutate | 50g |
Conectarea fotocelulelor NICE MOF cu motor NICE Road 400

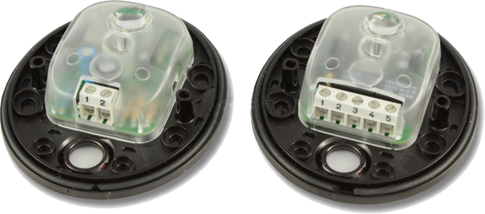

Interiorul fotocelulelor NICE MOF pentru motoare de porți
