NICE Road RD400 - motor individual pentru porți culisante (A)
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
1.527,08 RON cu TVA
| Greutate |
|---|
| 8,10 kg |
Descrierea produsului NICE Road RD400 - motor individual pentru porți culisante (A)
Automatizarea NICE Road RD400 este destinată porți culisante cu o greutate de până la 400 kg și o lățime de trecere de până la 8 m (lungimea recomandată este de maximum 5 m). Are un întrerupător electromecanic de oprire. Automatizarea este ireversibilă. Caracteristici tehnice detaliate ». Descărcați manualul ».
Alimentare: Unitatea de comandă RD400 se conectează la 230 V AC; motorul funcționează la 24 V DC. Automatizarea are un receptor radio integrat și acceptă o baterie de rezervă opțională NICE PS124.
(Este potrivită această automatizare pentru mine?)
Comparați-o cu alte automatizări:
Prezentare generală a automatizării NICE Road RD400
RD400 folosește conexiuni clasice cu relee pentru accesorii. Alegerea depinde de greutatea și lungimea canatului, rezistența la deplasare, numărul de cicluri și compatibilitatea accesoriilor.
NICE Road RD400
- Greutate max.: până la 400 kg
- Lungimea max. a canatului: până la 8 m
Motor de 24 V DC; intrări convenționale cu relee; receptor radio integrat.

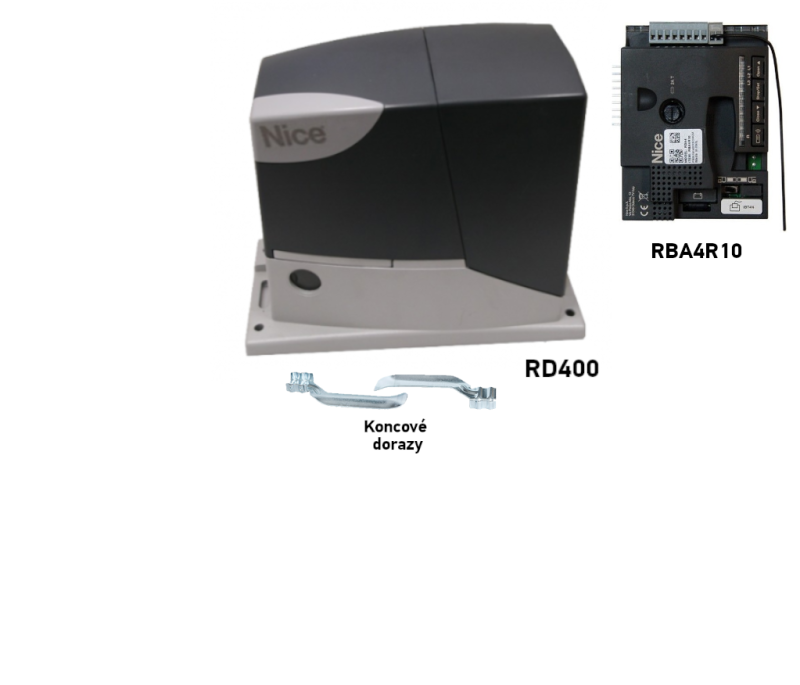

Acest produs – automatizare individuală pentru poartă culisantă NICE Road RD400 (codul nostru NICE-RD400-A) include:
- electromecanică automatizare NICE Road RD400 cu o capacitate de 400 kg și o lungime maximă a canatului de 8 m și cu unitate de comandă încorporată (dar detașabilă) unitate de comandă RBA4R10 cu receptor radio încorporat (dacă doriți să acționați poarta cu telecomandă, nu este necesar să cumpărați un receptor separat).
- 2 × chei de deblocare pentru acționarea manuală a automatizării (necesare în cazul unei pene de curent)
- componente pentru montarea automatizării, elemente de ancorare și consolă, opritoare pentru limitatorul automatizării
- manual de montaj
Cu preț redus seturile care conțin automatizarea NICE Road RD400:
| Set de automatizare cu accesorii » | Set de automatizare cu accesorii și cremalieră » |
|---|---|
|

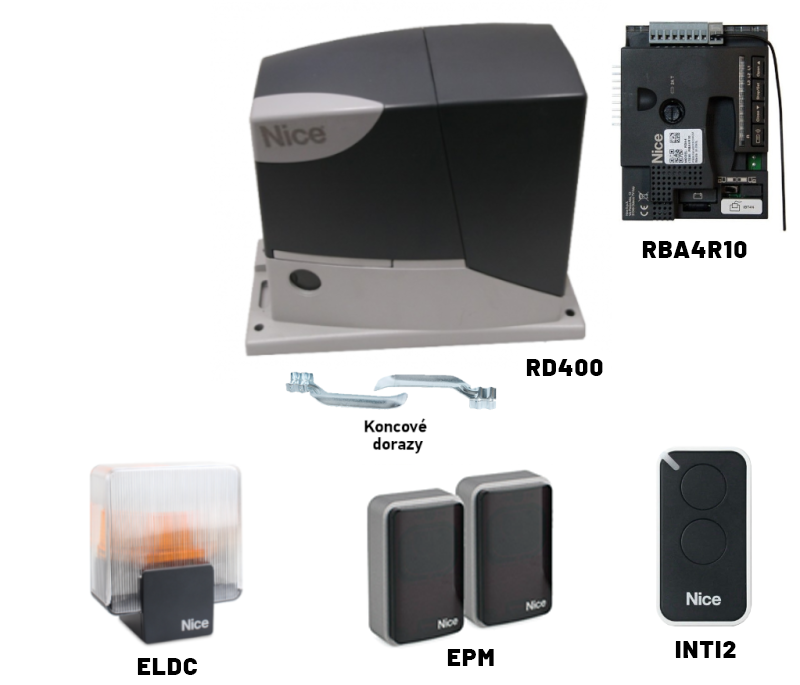

Automatizare Road pentru până la 400 kg, telecomandă, fotocelule, lampă de semnalizare. |

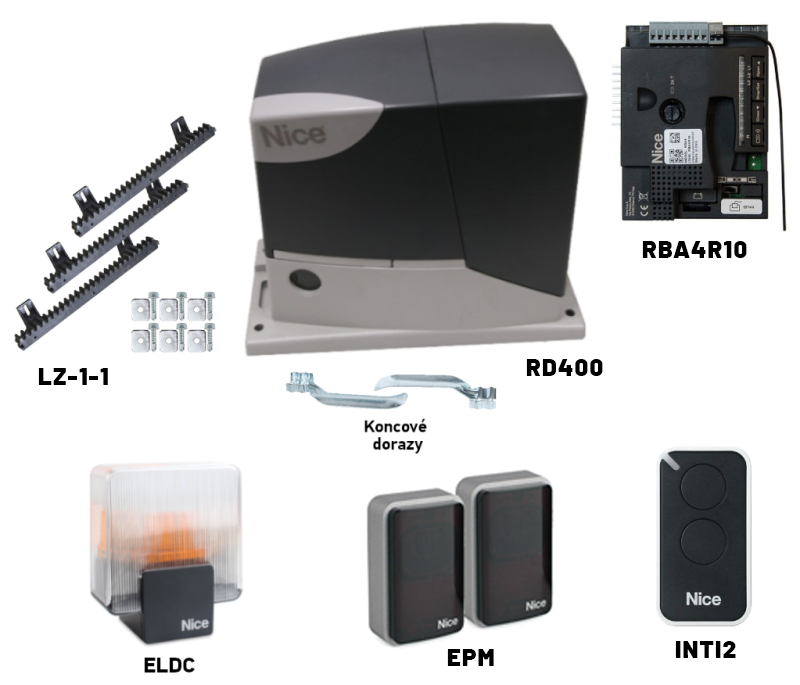

Automatizare ROAD pentru până la 400 kg, cremalieră, telecomandă, fotocelule, lampă de semnalizare. |
| Set pentru construirea unei porți autoportante » | Set pentru construirea unei porți pe șină » |
Cărucioare cu 5 rulmenți, profil C Fe de 5 m, rampă de intrare, buzunar, ghidaj, automatizare, cremalieră. |
Role Ø90 mm, șină 3 × 3 m Zn, opritoare inferioare, ghidaj, automatizare, cremalieră |
NICE Road RD400 este o automatizare electromecanică compactă, destinată automatizării porților culisante în mediul rezidențial.
Automatizarea este potrivită pentru porți culisante cu o greutate de până la 400 kg și o lungime a canatului de până la 8 m. Valorile se aplică în condițiile stabilite de producător, precum influențele meteorologice, diferențele de temperatură, rigiditatea porții și, mai ales, deplasarea ușoară a porții. Aceste condiții nu pot fi întotdeauna îndeplinite sau influențate; de aceea, recomandăm utilizarea automatizării NICE Road RD400 ideal până la 60% din aceste valori. Consultați capitolul Alegerea automatizării pentru mai multe informații.
RD400 are intrări separate pentru fotocelulele de siguranță. Numărul de perechi alimentate depinde de consumul lor efectiv și de conexiuni; limitele și schemele se găsesc în secțiunea Fotocelule.
Condițiile de temperatură pot limita disponibilitatea automatizării. Detaliile privind limitele de funcționare se găsesc în secțiunea Selectarea motorului.
Reglabilă viteză, forță și timpul de pauză pentru închiderea automată a motorului și altele, vezi Programare.
Diagnosticare cu ajutorul lămpii de avertizare.
Pinion modul 4 este compatibil cu cremaliera din oferta noastră.
Accesorii compatibile cu motorul NICE Road RD400
Vă recomandăm, de asemenea, să achiziționați accesorii opționale compatibile cu motorul sau să alegeți un kit complet la preț redus:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Semnalizează mișcarea porții prin clipire – utilă la ieșirile cu vizibilitate redusă. Include și o antenă – rază de acțiune mai mare pentru telecomandă. |
Manualul RD400 indică ieșirea FLASH pentru o lampă LED ELDC. Alegeți o altă lampă de semnalizare numai după ce verificați tensiunea, tipul de comutare și sarcina maximă admisă a ieșirii. |
| Fotocelule | Detectează un obstacol la închidere și opresc mișcarea – poarta nu va lovi mașinile sau persoanele. | |
| Transmițător | Pentru controlul porții de la distanță. | |
| Receptor |
Pentru controlul porții de la distanță. Motorul Road 400 are deja un receptor încorporat. Aceste receptoare suplimentare sunt accesorii opționale. |
|
| Antenă |
Pentru o rază de acțiune mai mare a telecomenzii. |
|
| Tastatură |
Dacă uitați telecomanda sau dacă vă vizitează multe vehicule ori persoane și nu doriți să dați fiecăruia câte o telecomandă sau să deschideți poarta separat. |
|
| Întrerupător cu cheie |
Pentru acționarea porții cu cheia, prin intermediul unui întrerupător conectat la motor prin cablu, în orice loc. |
|
| Cititoare de carduri |
Acționarea motorului prin apropierea unui card sau a unui breloc de cititorul de carduri. |
|
| Dantură |
Necesară pentru automatizarea propriu-zisă a motorului.
|
|
| Sursă de alimentare de rezervă |
Sursă de energie de rezervă. |
Modulele Wi-Fi/GSM externe, tastaturile de acces și cititoarele de carduri se conectează direct numai dacă ieșirea lor oferă un contact NO fără potențial adecvat pentru intrarea SbS. Alte ieșiri necesită o interfață adecvată și o alimentare separată. Consultați și Module GSM și Wi-Fi.
NICE Road RD400 pe scurt
RD400 are un receptor radio integrat. Placa descrisă are patru butoane și acceptă o baterie opțională NICE PS124. În cazul unei pene de curent, poarta poate fi și deblocată manual.
Unitatea de comandă prezentată pe această pagină de produs este NICE RBA4R10. În manualul pentru această generație RD400, NICE menționează placa RBA4; placa comercializată și prezentată în imagine are marcajul RBA4R10, care nu este menționat explicit în acest manual. Numerotarea bornelor și procedurile de mai jos se bazează pe acest manual. Pentru placa RBA4R10 comercializată, trebuie verificată conformitatea cu ajutorul propriului manual sau al confirmării producătorului. Înainte de a începe lucrul, verificați întotdeauna marcajele plăcii și bornelor. Faceți clic pe imagine pentru a o mări.
Alegerea motorului – este motorul NICE Road RD400 potrivit pentru poarta mea?

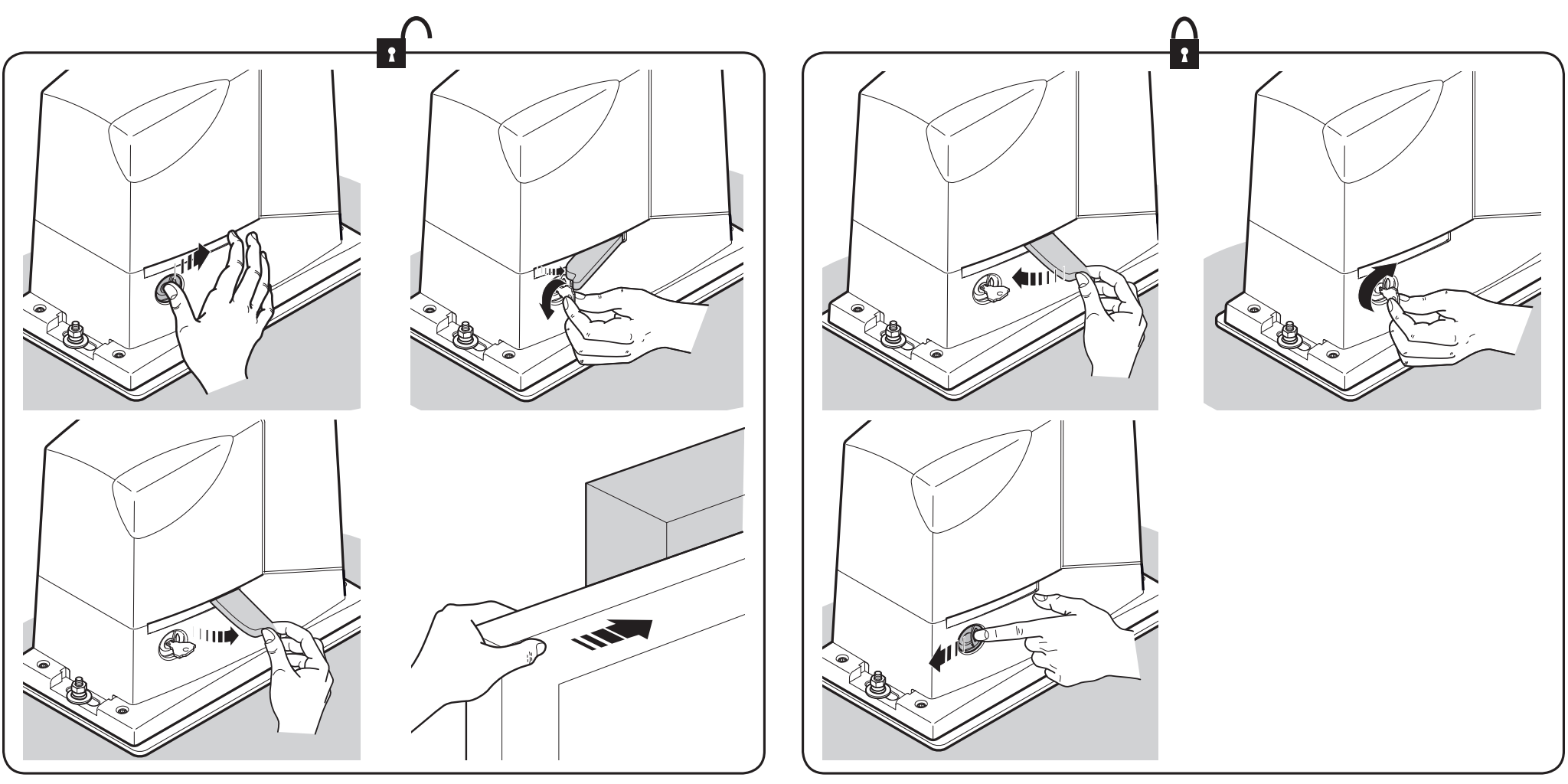

După deblocare, poarta trebuie să poată fi glisată ușor cu mâna pe întreaga lungime a cursei. Blocajele, cărucioarele sau rolele deteriorate și cremaliera montată incorect trebuie remediate înainte de reglarea forței. Greutatea, de una singură, nu determină rezistența porții la deplasare.
| Lungimea canatului | Nr. max. de cicluri/oră | Nr. max. de cicluri consecutive |
|---|---|---|
| Până la 5 m | 20 | 15 |
| Peste 5 până la 7 m | 16 | 12 |
| Peste 7 până la 8 m | 14 | 9 |
| Greutatea canatului | Procent din numărul de cicluri de mai sus |
|---|---|
| Până la 200 kg | 100 % |
| Peste 200 până la 300 kg | 85 % |
| Peste 300 până la 400 kg | 70 % |
Un ciclu înseamnă o deschidere și o închidere. Limitele în funcție de lungime se înmulțesc cu procentul corespunzător greutății; la calcularea ciclurilor întregi, se rotunjește în jos. De exemplu, 6 m / 350 kg: 16 × 0,70 = 11 cicluri întregi pe oră, maximum 8 consecutive. Se aplică simultan limita de 50 de cicluri pe zi și durata maximă de funcționare continuă de 9 minute. Condițiile de temperatură pot limita suplimentar durata de funcționare disponibilă.
Limitele motorului NICE Road RD400
Pentru o marjă obișnuită de siguranță la alegere, magazinul nostru recomandă maximum aproximativ 5 m și 250 kg. Aceasta este o recomandare comercială; poarta concretă trebuie evaluată de un tehnician. Tabelul următor diferențiază această recomandare de limitele stabilite de producător.
| Maximum | Recomandăm | |
|---|---|---|
| Lungimea canatului | 8 m | 5 m |
| Greutatea canatului | 400 kg | 250 kg |
Întreținerea motorului
Durata de viață a motorului depinde de mecanica porții, sarcină, mediu și întreținere. Efectuați service-ul cel puțin o dată la 6 luni sau după cel mult 10 000 de mișcări de la ultimul service, în funcție de ce survine mai întâi.
Montarea motorului NICE Road RD400
La o poartă cu șină, motorul se montează de obicei jos, aproape de nivelul solului. La o poartă autoportantă, cremaliera este de obicei mai sus, astfel că motorul se ridică pe elemente de ancorare sau pe un suport adecvat. În ambele cazuri, înălțimea se reglează în funcție de cremalieră, astfel încât greutatea acesteia să nu apese pe pinion, iar jocul de 1–2 mm să fie menținut pe întreaga cursă. Sunt importante o bază plană, o ancorare solidă și deplasarea liberă a porții cu mâna.
Cablarea
Amplasarea accesoriilor conform manualului original RD400. Numărul elementelor de siguranță se stabilește în urma evaluării porții respective.

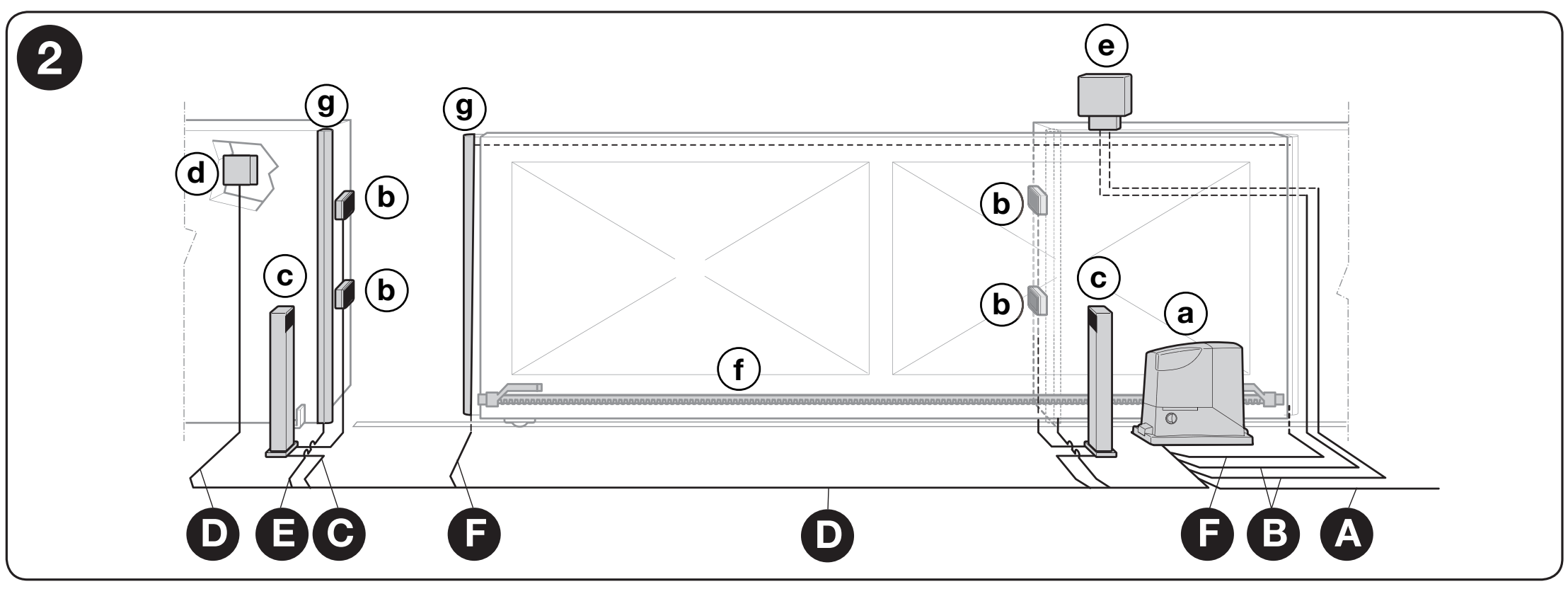

Amplasarea dispozitivelor: literele mici indică dispozitivele, iar majusculele traseele cablurilor. Faceți clic pe imagine pentru a o mări.
Lista accesoriilor
| Element | Semnificație / procedură |
|---|---|
| a / b / c | Motor / fotocelule / stâlpi pentru fotocelule. |
| d / e | Comutator cu cheie sau tastatură / lampă de avertizare. |
| f / g | Cremalieră / muchii de siguranță sensibile la presiune. |
Lista cablajelor
| Element | Semnificație / procedură |
|---|---|
| A – alimentare | 3 × 1,5 mm² până la 30 m; pentru un cablu de alimentare mai lung, producătorul indică, de exemplu, 3 × 2,5 mm² și împământare pentru automatizare. |
| B – lampă de avertizare / antenă | 2 × 0,5 mm² până la 20 m; separat, RG58 până la 20 m, lungimea recomandată fiind sub 5 m. |
| C – fotocelule EPM | TX: 2 × 0,25 mm². RX: alimentare și contact de siguranță, de exemplu 4 × 0,25 mm² până la 30 m. Dimensiunea conductorilor depinde de fotocelulele și placa utilizate. |
| D – comutator cu cheie | 2 cabluri de 2 × 0,5 mm² sau 1 cablu de 4 × 0,5 mm² până la 50 m; pentru o singură comandă C–NO se folosesc două conductoare. |
| E / F – muchii sensibile la presiune | 2 × 0,5 mm² până la 30 m. Pentru canatul mobil este necesară o metodă adecvată de transmitere a semnalului. |
Cablurile trebuie să fie adecvate mediului respectiv, iar traseele lor trebuie să separe tensiunea de rețea de circuitele de comandă. RX-ul cu releu necesită, pe lângă perechea de alimentare, și conductoarele contactului de siguranță.
Montaj
Consultați „La ce înălțime trebuie să montez motorul".
Cremaliera și opritorul acesteia
Principiul de funcționare al porții constă în transformarea cuplului de rotație al pinionului motorului în mișcare liniară, cu ajutorul transmisiei cu cremalieră, pe cremaliera motorului. Cele mai frecvent utilizate sunt două tipuri de cremaliere:
 |
Cremalieră din nylon (eventual cu armătură din oțel) – se fixează pe poartă cu șuruburi autofiletante, prin găurile de prindere. Ideală pentru porți relativ ușoare și scurte. Mișcarea este silențioasă datorită frecării dintre pinionul din oțel și cremaliera din nylon. |
 |
Cremalieră din oțel – se fixează pe poartă prin sudarea unor suporturi cu filet, în care se înșurubează apoi cremaliera. Se folosește pentru porți mai lungi și mai grele. Mișcarea este ceva mai zgomotoasă din cauza frecării pinionului din oțel de cremaliera din oțel. |
Esențial este ca modulul danturii motorului să fie compatibil cu modulul cremalierei. Motorul NICE Road RD400 are modulul danturii de 4.
După montarea cremalierei, verificați jocul și reglați ambele opritoare ale întrerupătoarelor de limită.
- Reglați jocul pe toată lungimea cursei la 1–2 mm între cremalieră și pinion. Greutatea canatului nu trebuie să se sprijine pe motor.
- Deplasați manual canatul spre poziția deschisă, astfel încât să rămână la 2–3 cm de opritorul mecanic. Deplasați suportul întrerupătorului de limită până când acesta se acționează, apoi, conform indicațiilor producătorului, deplasați-l cu cel puțin încă 2 cm în direcția deschiderii și fixați-l.
- Reglați în același mod poziția închisă, în direcția opusă. Opritoarele mecanice ale porții trebuie să rămână funcționale.
- Strângeți elementele de fixare și verificați deplasarea liberă pe toată lungimea cursei. Abia apoi memorați pozițiile de capăt.

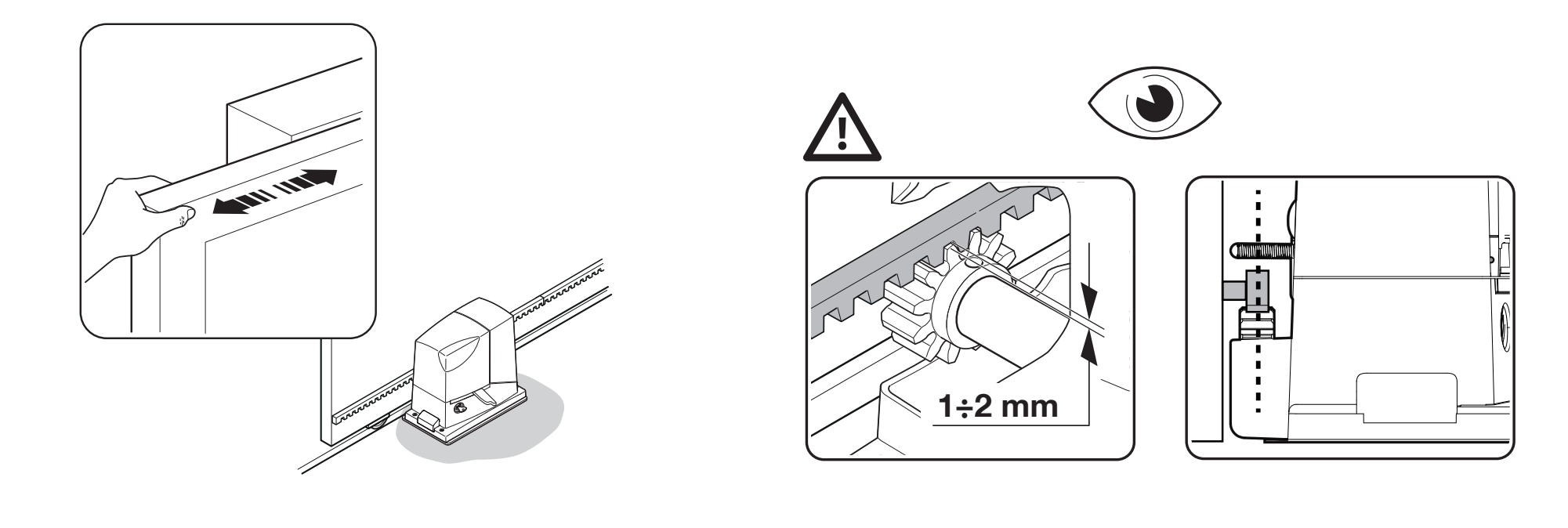

Jocul dintre cremalieră și pinionul RD400. Faceți clic pe imagine pentru a o mări.

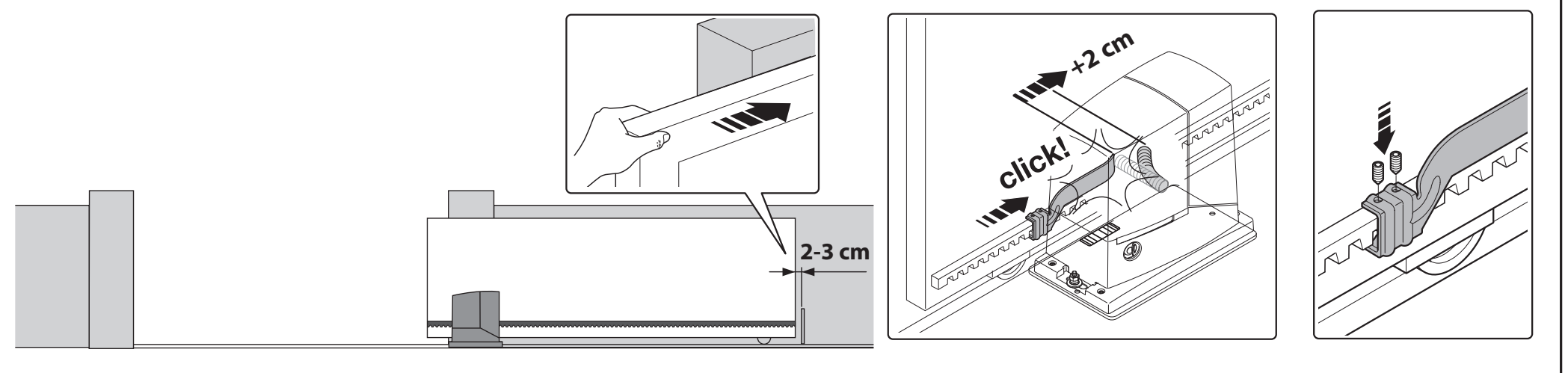

Distanța față de opritorul mecanic și deplasarea suplimentară a suportului după acționare. Faceți clic pe imagine pentru a o mări.
Conectarea motorului NICE Road RD400
Conectarea electrică trebuie efectuată de un tehnician calificat. Înainte de a modifica conductorii, de a înlocui siguranțele sau de a conecta module, deconectați rețeaua și orice baterie și verificați absența tensiunii. Asigurați poarta împotriva deplasării accidentale.
...la rețea
| Element | Semnificație / procedură |
|---|---|
| L | Conductorul de fază, conform marcajului de pe blocul de borne de rețea. |
| N | Conductorul neutru de lucru. |
| PE | Conductorul de protecție galben-verde, la borna de protecție; motorul este de clasa I și necesită împământare. |
Această versiune RD400 se alimentează la 230 V AC, 50/60 Hz. Cablul de alimentare de la rețea nu se conectează niciodată la bornele de joasă tensiune 1–8. Electricianul dimensionează protecțiile, dispozitivul de deconectare și cablul de alimentare în funcție de instalație.
...la dispozitive suplimentare
Numerotarea de mai jos se bazează pe manualul plăcii RBA4. Placa comercializată este marcată RBA4R10; înainte de conectare, comparați marcajele și descrierea bornelor de pe placa dvs. și urmați manualul aferent acesteia.
| Element | Semnificație / procedură |
|---|---|
| ANTENNA | Intrarea antenei receptorului integrat. Cablul coaxial are un conductor central și un ecran separat; conectați-le conform simbolului de pe placă. |
| 1–2 / SbS | Comandă pas cu pas printr-un contact NO fără potențial, de exemplu contactul C–NO al unui comutator NICE EKS. |
| 3–4 / STOP | NO, NC sau 8,2 kΩ, în funcție de conexiune. Tipul este memorat în timpul memorării pozițiilor; modificarea stării memorate declanșează STOP, urmat de o scurtă mișcare în sens invers. |
| 1–5 / PHOTO | Contactul NC de siguranță al fotocelulelor. Dacă fotocelulele sunt activate în timpul închiderii, poarta își inversează sensul de deplasare. |
| 4–6 / PHOTOTEST | Alimentare separată pentru TX în timpul testului fotocelulelor, maximum 100 mA. RX rămâne la 1–4. |
| 7–8 / FLASH | Ieșire pentru un girofar NICE ELDC; în timpul mișcării comută la intervale de 0,5 s. |
| 1 (+) / 4 (−) – accesorii | Bornă 1 = +24 V DC, borna 4 = 0 V (−/GND). Toleranța alimentării −30 % / +50 %; consumul total al dispozitivelor externe: maximum 100 mA. |
Mai multe contacte NC de tip STOP se conectează în serie, iar mai multe contacte NO se conectează în paralel. Muchiile de siguranță rezistive necesită conectarea în cascadă prescrisă, cu o singură rezistență terminală de 8,2 kΩ. Intrările de siguranță nu se șuntează ca soluție pentru o defecțiune. După schimbarea dispozitivelor, trebuie repetate procedura de învățare și testele de siguranță.
Siguranțele motorului
| Marcaj | Funcție | Valoare |
|---|---|---|
| F1 | Siguranța de alimentare a motorului | T 1 A / 250 V, temporizată |
| F2 | Siguranța unității de comandă | T 2 A / 250 V, temporizată |
F1 protejează alimentarea motorului; F2 protejează unitatea de comandă.

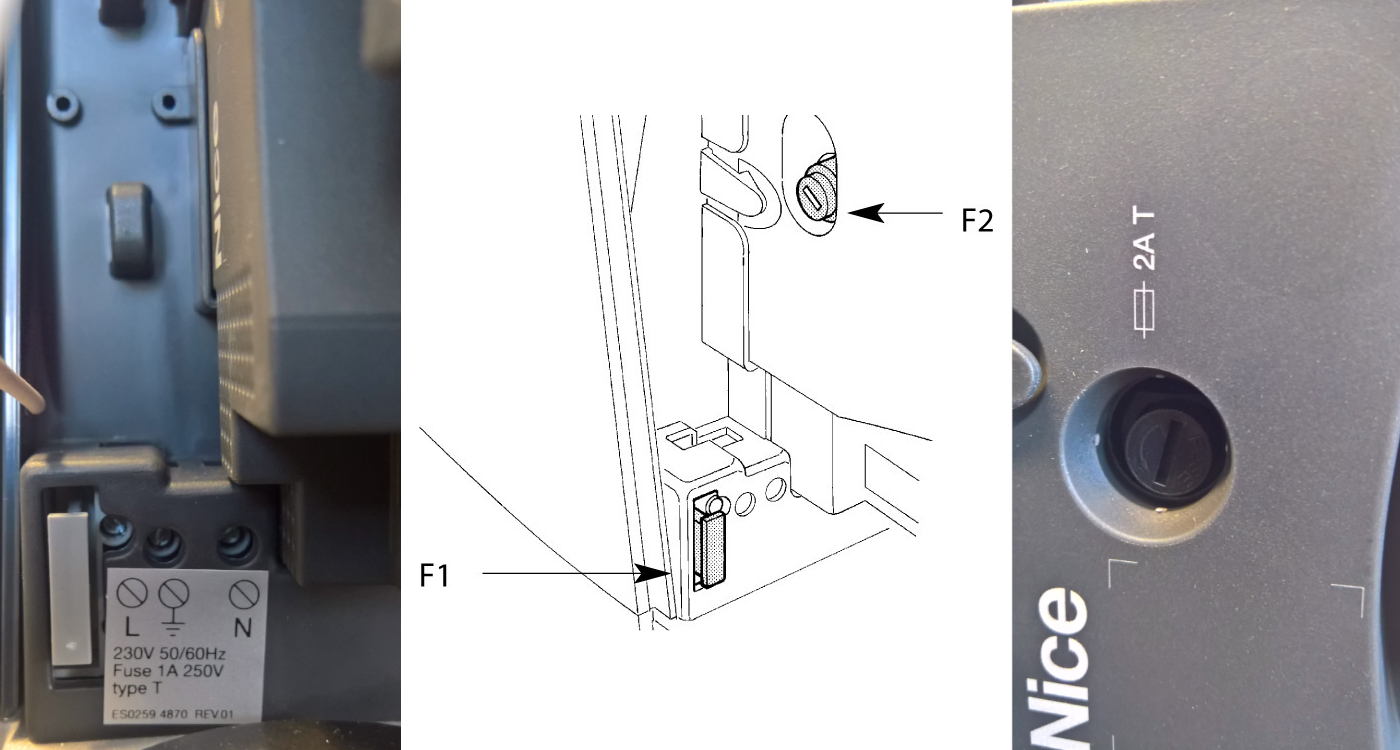

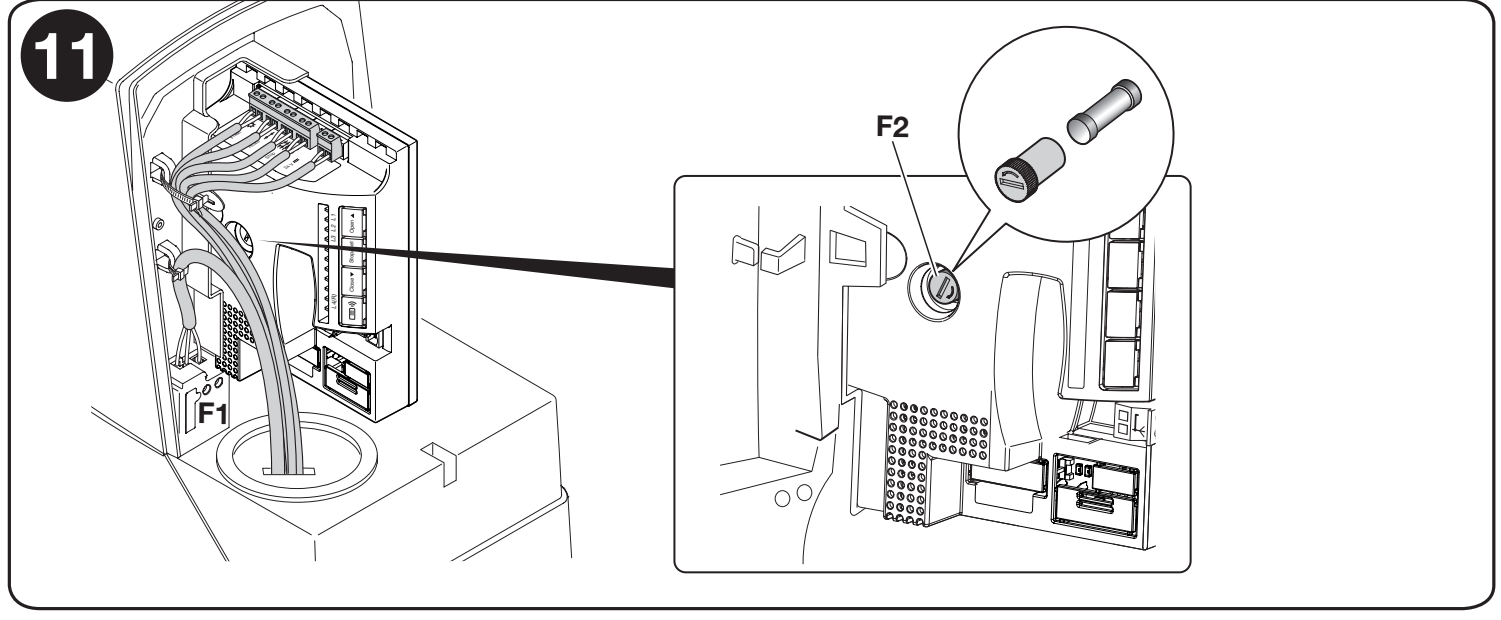

Poziția siguranțelor F1 și F2 în motorul RD400. Faceți clic pe imagine pentru a o mări.
Înlocuiți siguranța cu una de același tip numai după identificarea cauzei defecțiunii. Nu folosiți o siguranță cu valoare mai mare și nu o șuntați.

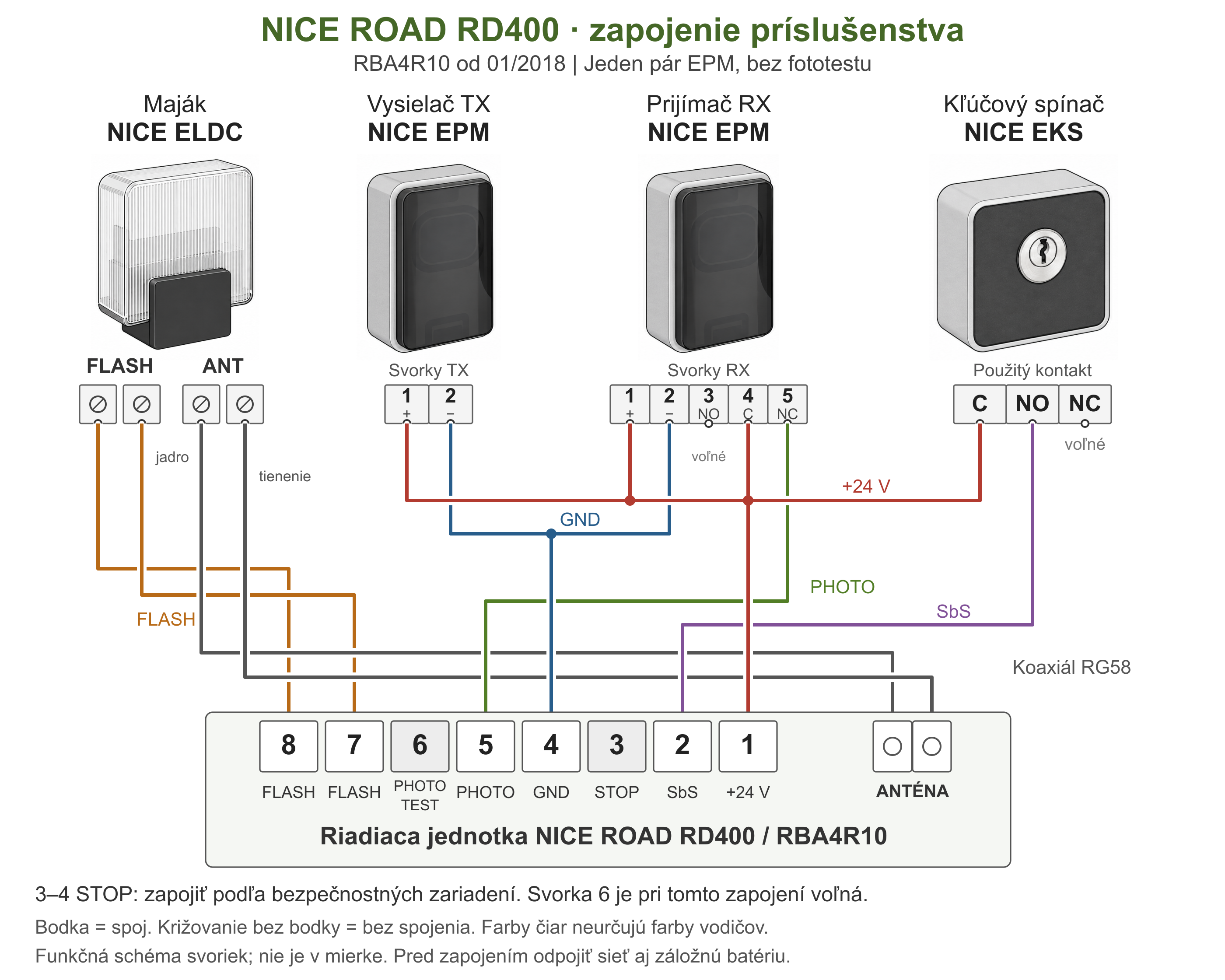

Schema standard de conectare:
Alimentarea accesoriilor: borna 1 este +24 V DC, iar borna 4 este 0 V (−/GND), maximum 100 mA în total. Intrările SbS (1–2), STOP (3–4) și PHOTO (1–5) sunt comandate prin contacte; prin urmare, întrerupătorul EKS nu are propriile borne +/−. Ieșirea FLASH pentru girofar folosește bornele 7–8; în schema prezentată, producătorul nu indică polaritatea acestora. În timpul testului fotocelulelor, alimentarea emițătorului TX se modifică conform procedurii de mai jos.
Conectarea unei perechi de fotocelule cu releu EPM fără testarea fotocelulelor conform manualului unității de comandă RBA4. Girofarul ELDC are conexiuni separate pentru FLASH și antenă; întrerupătorul EKS comandă intrarea SbS prin contactul C–NO. Punctul indică o conexiune electrică; două linii care se intersectează fără punct nu sunt conectate. Culorile liniilor disting circuitele și nu indică culorile firelor. Faceți clic pe imagine pentru a o mări.
| Dispozitiv | RD400 / placă RBA4 |
|---|---|
| ELDC – girofar | Conector cu doi pini FLASH la bornele 7–8. Antena se conectează separat, prin cablu coaxial RG58, la intrarea pentru antenă: conductorul central și ecranul conform marcajelor. |
| EPM – emițător TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – receptor RX | RX 1 (+) și 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) rămâne neconectată. |
| EKS – întrerupător cu cheie | Un singur contact: C → RD400 1, NO → RD400 2 (SbS). NC și al doilea contact nu se folosesc în această conexiune. |
| STOP și testarea fotocelulelor | STOP între 3–4 se realizează în funcție de dispozitivele de siguranță; schema nu specifică o punte universală. Borna 6 este nefolosită aici. Pentru conectarea cu testarea fotocelulelor folosiți procedura de mai jos. |
Fotocelulele motorului
Exemplul se referă la NICE EPM: TX este emițătorul, RX receptorul. EPM are TX 1 = +, 2 = − și RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) nu se folosește în circuitul de siguranță. Pentru un alt tip de fotocelule, verificați numerotarea specifică acestuia.
Conectare fără funcția de testare a fotocelulelor
Verificați consumul total al fotocelulelor. Ieșirea 1–4 furnizează maximum 100 mA. O pereche EPM consumă aproximativ 55 mA; două perechi fără testarea fotocelulelor ar consuma împreună aproximativ 110 mA, depășind această limită. Prin urmare, conectarea în serie doar a contactelor NC nu este suficientă pentru a conecta încă o pereche. Alimentarea mai multor perechi trebuie proiectată de un tehnician, în funcție de consumul lor real și de manuale.
Ambele fotocelule sunt alimentate permanent de la bornele 1–4. Contactul de siguranță C–NC al receptorului se conectează între bornele 1 și 5 ale unității de comandă.
| Unitate de comandă | Fotocelule EPM |
|---|---|
| RD400 1 (+24 V) | TX 1 și RX 1; de asemenea RX 4 (C). |
| RD400 4 (GND) | TX 2 și RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Nu se conectează. |
Numerotarea indicată este conform manualului plăcii RBA4. După conectare, verificați alinierea fotocelulelor și reacția porții la întreruperea fasciculului.
Conectare cu funcția de testare a fotocelulelor
În timpul testării fotocelulelor, alimentarea emițătorului se modifică: TX 1 (+) se conectează la borna 6 (ieșire PHOTOTEST comutată), iar TX 2 (−) la borna 4 (0 V/GND). Receptorul RX rămâne alimentat permanent de la bornele 1 (+24 V DC) și 4 (−/GND); contactul său C–NC se conectează între bornele 1 și 5, ca la conectarea fără fototest. Ieșirea PHOTOTEST are o limită de 100 mA. Înainte de mișcare, se testează reacția circuitului de siguranță.
| Element | Semnificație / procedură |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (ieșire PHOTOTEST comutată); TX 2 (−) → RD400 4 (0 V/GND). Maximum 100 mA la ieșirea PHOTOTEST. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Modul dispozitivelor de siguranță conectate este recunoscut în timpul învățării pozițiilor. După modificarea conexiunilor, repetați învățarea și verificați dacă mișcarea nu începe în cazul unui test nereușit.
Utilizarea fototestului cu NICE EPM nu este confirmată fără echivoc în manualele disponibile. Manualul RD400 cere activarea sincronizării conform manualului fotocelulelor pentru fototest; manualul EPM descrie însă jumperul SYNC pentru mai multe perechi alimentate cu curent alternativ, în timp ce RD400 alimentează transmițătorul cu curent continuu. Tabelul indică bornele conform manualului RD400, nu o setare EPM SYNC confirmată. Înainte de a utiliza această combinație, solicitați confirmarea NICE sau a furnizorului. Ieșirea 1–4 RD400 are o limită de 100 mA.
Selectarea direcției de mișcare a porții
Stabiliți direcția privind dinspre partea motorului către poartă. Pentru deschiderea spre stânga, setați comutatorul la stânga; pentru deschiderea spre dreapta, setați-l la dreapta.

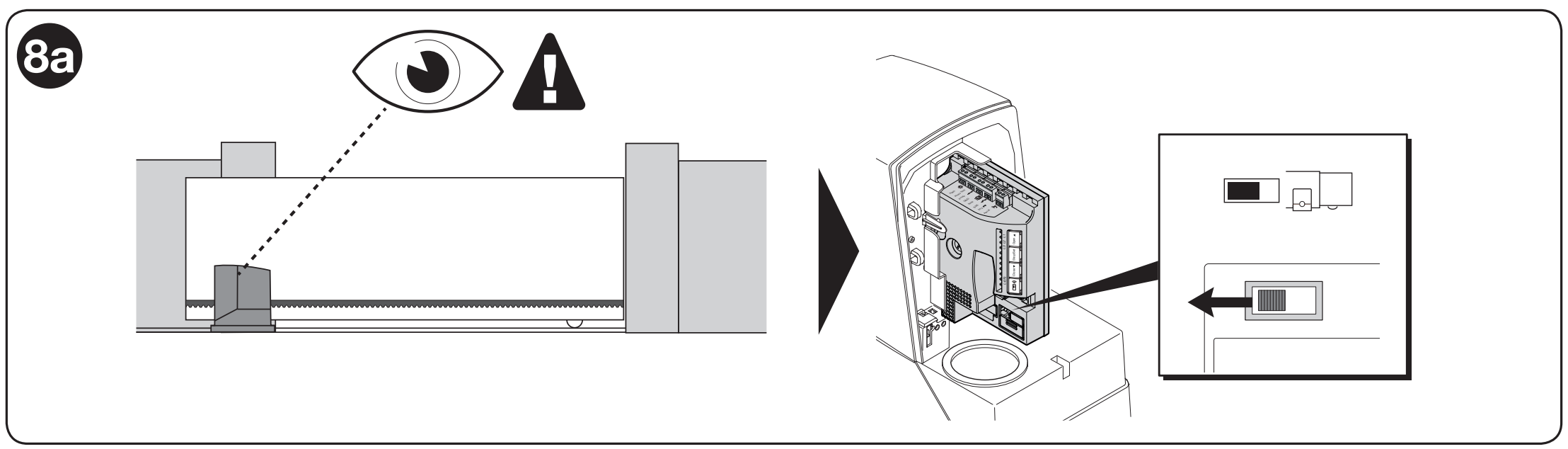

Deschidere spre stânga, vedere dinspre partea motorului. Faceți clic pe imagine pentru a o mări.

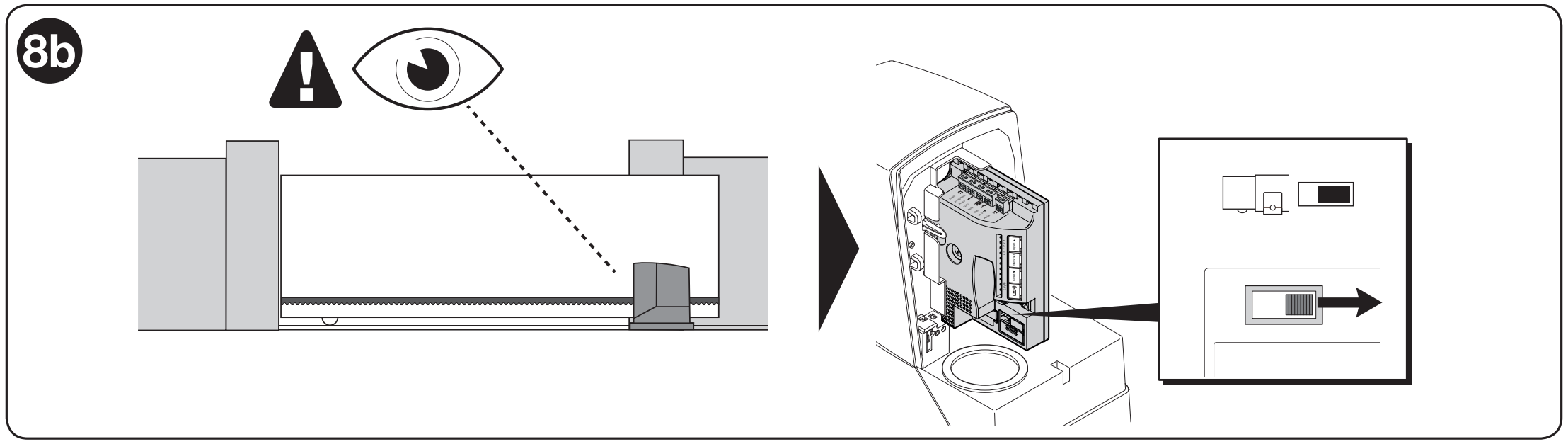

Deschidere spre dreapta, vedere dinspre partea motorului. Faceți clic pe imagine pentru a o mări.
Nu schimbați poziția comutatorului în timpul mișcării. Înainte de a interveni asupra motorului deschis, deconectați alimentarea; după schimbarea direcției, verificați din nou învățarea pozițiilor.
Evaluarea lungimii canatului porții
Procesul de învățare detectează pozițiile de capăt, conexiunea STOP și modul fototestului. Repetați procesul după modificarea opritoarelor sau a dispozitivelor de siguranță. Zona de mișcare trebuie să rămână liberă.
- Deblocați motorul, deplasați poarta aproximativ până la jumătate și blocați-o din nou mecanic. Verificați comutatorul de direcție.
- Porniți alimentarea. În repaus, motorul este oprit, LED-ul verde OK clipește aproximativ o dată pe secundă, iar lampa de semnalizare este stinsă.
- Țineți apăsate simultan Close + Stop/Set; eliberați butoanele când începe mișcarea, după aproximativ 3 secunde.
- Prima mișcare trebuie să fie închiderea. Dacă poarta se deschide, opriți procesul de învățare cu butonul Stop/Set, deconectați alimentarea și verificați direcția.
- Lăsați ciclul să se încheie închidere → deschidere → închidere. În timpul procesului de învățare, L2 și L3 clipesc.
- După încheierea procesului de învățare, dați comanda SbS pentru deschiderea completă, apoi o altă comandă pentru închiderea completă. În timpul acestui ciclu de probă, verificați încetinirea cu aproximativ 30–50 cm înainte de întrerupătoarele de capăt și oprirea la 2–3 cm înainte de opritoarele mecanice.
Dacă L2 și L3 continuă să clipească după încheierea procesului de învățare, acesta nu a reușit. Verificați conexiunile și diagnosticul, eliminați cauza și repetați procesul de învățare.
Programarea motorului
Motorul Road permite programarea mai multor funcții, fie prin activarea/dezactivarea unei funcții programarea nivelului I., fie prin setarea parametrului implicit programarea nivelului II.
Placa are patru butoane și patru LED-uri de programare. La această generație, programarea se accesează ținând apăsat Set aproximativ 3 secunde.
| Element | Semnificație / procedură |
|---|---|
| Open ▲ | Deschidere; în meniu, deplasează selecția în sus. |
| Stop/Set | Oprire; ținerea apăsată aproximativ 3 s deschide meniul. |
| Close ▼ | Închidere; în meniu, deplasează selecția în jos. |
| Radio | Memorarea și ștergerea telecomenzilor, semnalizare prin LED-ul L4(R). |

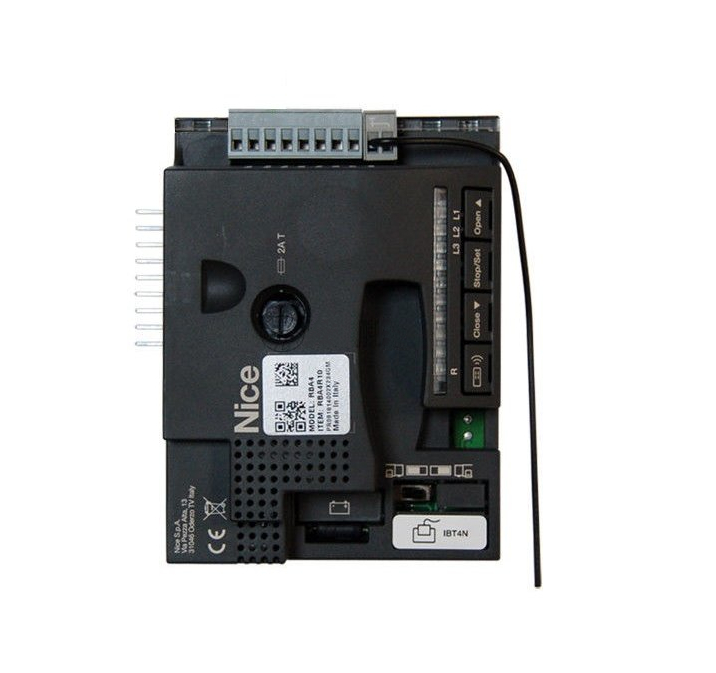

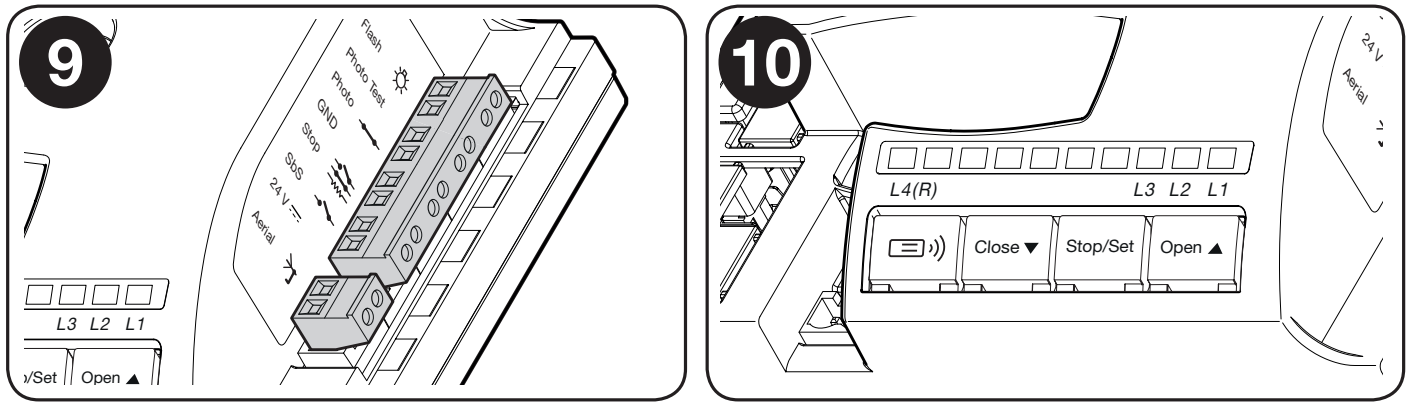

Butoanele și LED-urile plăcii. L4(R) aparține receptorului radio. Faceți clic pe imagine pentru a o mări.
Programarea nivelului I.
Starea inițială a tuturor celor trei funcții de nivel I este OFF. O clipire scurtă la selectare indică OFF, iar una lungă indică ON.
- Țineți apăsat Set aproximativ 3 s și eliberați-l când L1 clipește.
- Selectați LED-ul funcției folosind butoanele Open / Close.
- Apăsați scurt Set pentru a schimba OFF / ON. Dacă este necesar, ajustați o altă funcție.
- După 10 s fără apăsarea vreunui buton, programarea se încheie, iar modificările rămân salvate.
Lista funcțiilor programabile cu activare/dezactivare:
| Element | Semnificație / procedură |
|---|---|
| L1 – durata încetinirii | OFF = încetinire scurtă; ON = lungă. |
| L2 – viteză | OFF = lentă; ON = rapidă. |
| L3 – închidere automată | OFF = dezactivată; ON = activată. Timpul de pauză se selectează la nivelul II; setarea din fabrică este de 30 s. |
Programarea nivelului II.
Nivelul II setează valoarea parametrului. Selectarea parametrului și selectarea valorii acestuia folosesc aceleași LED-uri în doi pași succesivi.
- Țineți apăsat Set aproximativ 3 s și eliberați-l când L1 clipește.
- Selectați parametrul L1, L2 sau L3 cu Open / Close.
- Țineți apăsat Set. După aproximativ 3 s se aprinde LED-ul valorii actuale.
- Țineți în continuare apăsat Set și selectați noua valoare cu Open / Close; apoi eliberați Set.
- Meniul se închide după 10 s fără apăsarea vreunui buton.
Lista funcțiilor programabile cu valori ajustabile:
| Element | Semnificație / procedură |
|---|---|
| L1 – forța motorului | L1 scăzută; L2 medie; L3 ridicată (setare din fabrică). |
| L2 – secvența SbS | L1 deschidere–oprire–închidere–deschidere (setare din fabrică); L2 deschidere–oprire–închidere–oprire; L3 mod pentru condominii. |
| L3 – timpul de pauză | L1 15 s; L2 30 s (setare din fabrică); L3 60 s. Se aplică atunci când închiderea automată este activată. |
Nu compensați rezistența mecanică a porții prin creșterea forței. După modificarea forței, repetați măsurătorile relevante și testele de siguranță.
Conectarea unor dispozitive externe suplimentare la motor
| Element | Semnificație / procedură |
|---|---|
| Alimentarea accesoriilor | Între 1 (+) și 4 (GND), 24 V DC cu toleranță de −30 % / +50 %, maximum 100 mA în total. |
| Contact de comandă | Contact NO separat, fără potențial, la 1–2 (SbS). Nu aplicați tensiune externă la intrare. |
Funcții speciale ale motorului
Poartă deschisă permanent
Dacă comanda SbS durează mai mult de 3 secunde, declanșează deschiderea indiferent de secvența de pași setată. Poate fi utilizată cu un contact temporizat adecvat pentru a menține poarta deschisă în intervalul stabilit.
Mișcare forțată
În cazul defectării unui dispozitiv de siguranță, producătorul descrie o mișcare de urgență cu comanda menținută permanent. Utilizați-o numai cu poarta în raza vizuală directă, cu spațiul liber și fără a pune persoane în pericol. Defecțiunea trebuie remediată cât mai curând.
- Dați comanda. Dacă mișcarea nu începe din cauza unui dispozitiv de siguranță care o blochează, repetați comanda în decurs de 3 s și mențineți-o apăsată.
- După aproximativ 2 s, poarta începe să se miște numai cât timp comanda este menținută.
- Eliberarea comenzii oprește imediat poarta. Acest mod nu înlocuiește repararea elementelor de siguranță.
Depanarea automatizării porții
Dacă acești pași nu v-au ajutat, contactați serviciul de asistență tehnică pentru automatizări NICE.
În funcție de natura problemei
În timpul montării sau în cazul unei defecțiuni a automatizării pot apărea, de exemplu, următoarele situații:
| Element | Semnificație / procedură |
|---|---|
| Telecomanda nu se aprinde | Verificați bateria. |
| Telecomanda se aprinde, dar poarta nu reacționează | Verificați înregistrarea și protocolul telecomenzii, antena și eventualele blocări ale memoriei. |
| LED-ul OK nu se aprinde | Un electrician va verifica alimentarea și siguranțele după deconectarea în condiții de siguranță. |
| Comanda este recepționată, dar mișcarea nu începe | Notați clipirile roșii ale LED-ului OK sau secvența girofarului; verificați PHOTO, STOP și comenzile active. |
| Mișcarea se inversează imediat | Verificați obstacolele, frecarea, cremaliera și limitatorul de cursă. Forța se reglează numai după verificarea mecanicii și după o nouă verificare a siguranței. |
Diagnosticare prin semnalele girofarului
În timpul funcționării normale, girofarul clipește la intervale de 0,5 s. În cazul unei defecțiuni, numărați clipirile dintr-o secvență, separate de o pauză de aproximativ o secundă. Aceleași erori sunt semnalate de LED-ul roșu OK.
| Număr de clipiri | Semnificație și verificare |
|---|---|
| 2 | Fotocelula blochează mișcarea. Verificați obstacolele, alinierea, alimentarea și contactul de siguranță. |
| 3 | A intervenit limitatorul de forță. Identificați cauza frecării excesive sau obstacolul. |
| 4 | A intervenit STOP. Verificați dispozitivul de siguranță și cablajul. |
| 5 | Eroare a parametrilor interni. Așteptați cel puțin 30 s; dacă problema persistă, un tehnician va efectua o resetare și o nouă procedură de învățare. |
| 6 | Ciclul de funcționare a fost depășit. Lăsați automatizarea să se odihnească câteva minute. |
| 7 | Defecțiune electrică internă. Tehnicianul va deconecta toate sursele de alimentare pentru câteva secunde; dacă problema se repetă, va verifica placa și cablajul motorului. |
| 8 | Este deja prezentă o altă comandă continuă. Verificați butonul, releul sau temporizatorul. |
| 10 | Timpul de mișcare a fost depășit sau lipsește alimentarea motorului în timpul procedurii de învățare. Verificați mecanica, timpul de mișcare și dacă placa este așezată corect în suport. |
Diagnosticare prin clipirea LED-urilor
Pe această placă există LED-ul OK, nu BlueBUS. Starea intrării de siguranță este indicată de STOP; setările și radioul sunt indicate de LED-urile L1, L2, L3, L4(R). Poziția acestora este indicată în imaginea butoanelor.
LED-urile orizontale OK, STOP
| Element | Semnificație / procedură |
|---|---|
| OK – verde, o clipire pe secundă | Funcționare normală. |
| OK – 2 clipiri rapide, verzi | Modificarea unei intrări sau recepționarea unei comenzi. |
| OK – secvență roșie | Defecțiune conform tabelului cu secvențele de clipire. |
| OK – verde sau roșu continuu | Stare de eroare; dacă se repetă după deconectare și verificare, este necesară o intervenție de service. |
| OK – stins | Verificați alimentarea și siguranțele. |
| STOP aprins / stins | Aprins: starea intrării este în regulă. Stins: STOP a intervenit; verificați dispozitivul și starea memorată. |
LED-urile L1–L4(R) de lângă butoane
| Element | Semnificație / procedură |
|---|---|
| L1 | Stins = încetinire scurtă, aprins = încetinire lungă. |
| L2 | Stins = viteză lentă, aprins = viteză rapidă. |
| L3 | Stins = închiderea automată este dezactivată, aprins = activată. |
| L1 + L2 + L3 clipesc | Este necesară învățarea pozițiilor; în timpul programării, urmați procedura corespunzătoare. |
| L4(R) aprins | În timpul funcționării normale a fost recepționat un cod radio nememorat. |
| L4(R) clipește | Se memorează sau se șterg telecomenzile. |
Deblocarea manuală a automatizării NICE Road RD400
În cazul unei pene de curent sau al unei defecțiuni, RD400 poate fi deblocat cu cheia furnizată, iar poarta poate fi acționată manual. Înainte de aceasta, preveniți mișcarea neintenționată și deconectați sursele de alimentare. Dacă foaia porții se mișcă singură sau se blochează după deblocare, este necesară repararea.
Partea stângă a imaginii arată deblocarea, iar partea dreaptă blocarea din nou a RD400. Faceți clic pe imagine pentru a o mări.
- Deschideți capacul încuietorii, introduceți și rotiți cheia; ridicați mânerul de deblocare conform imaginii.
- Deplasați poarta încet și cu grijă, manual.
- Pentru a bloca din nou, rabatați mânerul, rotiți și scoateți cheia, apoi închideți capacul. Verificați cuplarea mecanismului înainte de funcționarea automată.
Caracteristici tehnice ale automatizării NICE Road RD400
| Element | Semnificație / procedură |
|---|---|
| Utilizare / limite | Porți culisante rezidențiale, de până la 400 kg și 8 m, în funcție de ciclul de funcționare. |
| Motor / alimentare | Automatizare electromecanică cu unitate de comandă încorporată; RD400 alimentare de la rețea 230 V AC, 50/60 Hz. RD400/V1 este o versiune cu altă tensiune. |
| Putere / curent max. | 210 W / 1,1 A. |
| Cuplu | La pornire: 12 Nm (400 N); nominal: 5 Nm (167 N). |
| Viteză | Fără sarcină: 0,13 sau 0,25 m/s; la cuplul nominal: 0,16 m/s. |
| Dantură | Z15, modul 4, pas 12,5 mm, diametru de divizare 60 mm. |
| Funcționare | Max. 50 de cicluri pe zi, continuu max. 9 min.; ulterior, limitare în funcție de lungime și greutate. |
| Siguranțe / protecție | F1 T 1 A / 250 V; F2 T 2 A / 250 V; clasa I, împământare de protecție. |
| Lampă de semnalizare / baterie | Una NICE ELDC; opțional NICE PS124. |
| Funcții | 3 funcții ON/OFF și 3 parametri reglabili. Învățarea STOP și a pozițiilor. |
| Mediu | −20 până la +55 °C; IP44. |
| Dimensiuni / greutate | 330 × 195 × 277 mm; 8 kg. |
Caracteristicile tehnice ale receptorului radio încorporat în automatizarea NICE Road RD400
| Element | Semnificație / procedură |
|---|---|
| Receptor | Integrat, 4 comenzi, 433,92 MHz. |
| Protocoale | FloR, O-Code, Smilo. Primul transmițător memorat determină familia următoarelor transmițătoare. |
| Memorie | Pentru placa RBA4, maximum 100 de transmițătoare la memorarea în modul I; capacitatea RBA4R10 trebuie confirmată consultând propriul manual. |
| Antenă / sensibilitate | 52 Ω, RG58 sau cablu similar; sensibilitate mai bună de 0,5 µV. |
| Rază de acțiune | Producătorul indică 100–150 m; raza este influențată de obstacole, interferențe și amplasarea antenei. |
| Temperatură | −20 până la +55 °C. |
Memorarea telecomenzilor
Procedura este destinată receptorului integrat al plăcii RBA4 din generația cu patru butoane. Înainte de utilizarea cu RBA4R10, confirmați compatibilitatea butoanelor și a modurilor. Alegeți o telecomandă cu protocol acceptat, de exemplu NICE ON2E sau NICE FLO2RE, în funcție de familia utilizată. Asocierea nu necesită ștergerea cursei porții.
Modul I – telecomanda completă
- Țineți apăsat butonul Radio cel puțin 5 s și eliberați-l când LED-ul L4(R) se aprinde.
- În cel mult 10 s, țineți apăsat primul buton al telecomenzii cel puțin 5 s, apoi eliberați-l.
- Trei clipiri ale LED-ului L4(R) confirmă memorarea. Dacă nu se memorează altă telecomandă, modul se încheie după 10 s.
T1 = SbS, T2 = trecere pietonală, T3 = deschidere, T4 = închidere; o telecomandă cu două butoane are doar T1 și T2.
Modul II – un singur buton
- Apăsați scurt butonul Radio: 1× pentru SbS, 2× pentru trecere pietonală, 3× pentru deschidere sau 4× pentru închidere.
- Verificați numărul corespunzător de clipiri ale LED-ului L4(R).
- În cel mult 10 s, țineți apăsat butonul dorit al telecomenzii cel puțin 3 s; trei clipiri confirmă memorarea.
Puteți compara alte receptoare și proceduri în ghidul nostru de asociere a telecomenzilor NICE. Dacă telecomanda nu poate fi memorată, verificați și blocarea memoriei radio.
Resetarea unității de comandă
Resetarea servește la ștergerea intenționată a setărilor, nu este un prim pas obligatoriu. Cu motorul oprit, țineți apăsate Open + Close aproximativ 3 s. Când se aprind toate LED-urile, eliberați butoanele. La final, LED-urile L1, L2 și L3 clipesc. Trebuie repetate învățarea pozițiilor, setările și testele de siguranță. Telecomenzile memorate nu se șterg prin această procedură.
Baterie de rezervă și interfață de service
Pentru RD400 din această generație este prevăzută bateria opțională NICE PS124 cu o capacitate de 1,2 Ah și încărcare integrată. Se conectează numai după finalizarea montajului și programării, cu alimentarea de la rețea deconectată. După conectare, automatizarea este alimentată și în lipsa tensiunii de la rețea. Autonomia depinde de sarcina automatizării și de starea bateriei.
Programator de service NICE OVIEW se conectează prin NICE IBT4N la BusT4. Introduceți interfața numai cu sursele de alimentare deconectate.
Teste, predare și întreținere
- Verificați deschiderea, închiderea, oprirea, încetinirea și ambele limitatoare de cursă.
- Testați fiecare pereche de fotocelule, fiecare dispozitiv STOP și testul fotocelulelor, dacă este utilizat.
- Verificați forțele și efectuați măsurătorile necesare pentru poarta respectivă; o forță excesivă nu trebuie să compenseze un defect mecanic.
- Verificați deblocarea, capacele, elementele de protecție și marcajele. Predați utilizatorului instrucțiunile de operare și planul de întreținere.
Un tehnician trebuie să efectueze întreținerea cel puțin o dată la 6 luni sau după cel mult 10 000 de cicluri de mișcare de la ultima intervenție de service. Utilizatorul menține curate zona și fotocelulele; dacă apar zgomote neobișnuite sau mișcări sacadate, nu mai utilizează automatizarea. La curățarea căii de rulare, deconectați și bateria, dacă este prezentă. Supravegheați poarta de la o distanță sigură în timpul mișcării. Treceți numai după ce poarta este complet deschisă și s-a oprit. Copiii nu trebuie să acționeze poarta și nici să se joace în apropierea acesteia.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
