NICE BF - fotocelule cu conectare clasică, (1 pereche)
TOP| Disponibilitatea produsului: | înlocuit | Produsul nu se mai fabrică, dar, din fericire, a fost înlocuit cu un model mai nou. |
|---|
Descrierea produsului NICE BF - fotocelule cu conectare clasică, (1 pereche)
Înlocuitor disponibil!
Fotocelulele cu conexiune clasică NICE BF au fost înlocuite cu un model mai nou NICE EPM.
Exterioare fotocelule de siguranță NICE BF se instalează față în față, de-a lungul deschiderii porții sau în orice punct în care există riscul ca poarta să lovească un obstacol. Acestea creează o rază infraroșie, iar când aceasta este întreruptă, trimit porții un semnal pentru a-i opri deplasarea.
Sunt alcătuite din două componente sincronizate: emițătorul TX și receptorul RX.

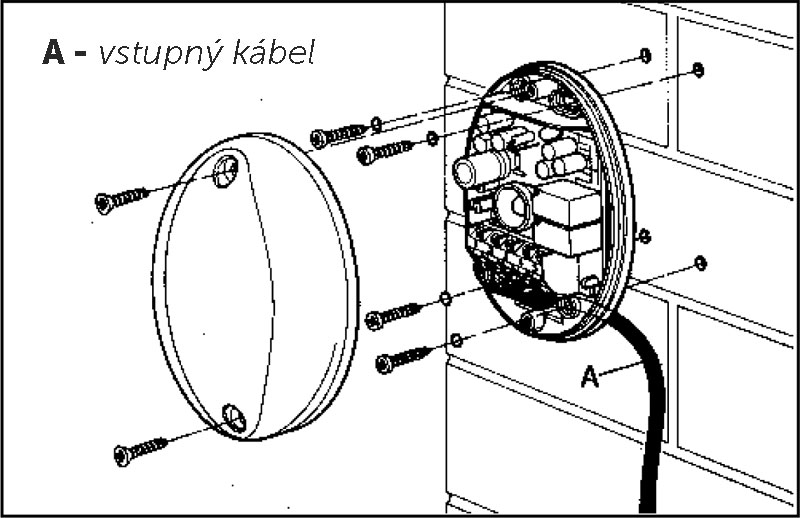

Se montează pe perete, zid, stâlp sau orice altă suprafață (montaj aparent), la aceeași înălțime și orientate una către cealaltă, pe aceeași axă. Nu necesită centrare precisă; alinierea se verifică ușor cu ajutorul LED-ului de pe receptorul RX. Carcasa fotocelulelor este fabricată din policarbonat rezistent și durabil; acestea sunt rezistente la interferențele cauzate de radiația solară și la șocuri.
În cazul deteriorării capacelor fotocelulelor, puteți cumpăra un set de capace de schimb.
Raza de acțiune a fotocelulelor NICE BF
Pentru a evita problemele cauzate de reflexiile obiectelor din apropiere, sunt disponibile două niveluri de distanță pentru raza infraroșie:
- 15 m (standard)

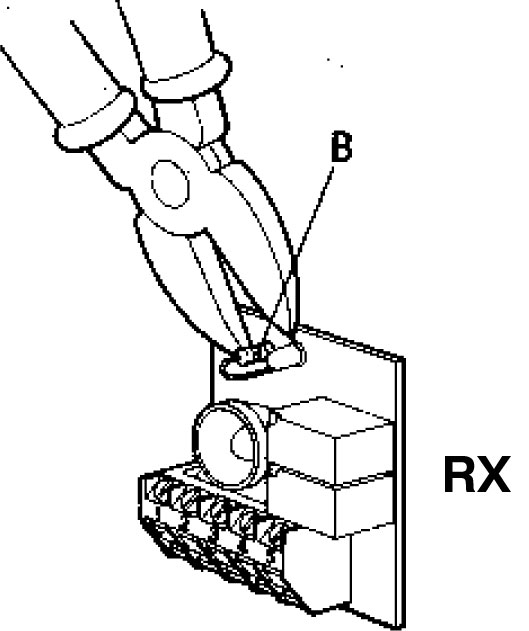

- 30 m (este necesar să întrerupeți puntea „B” de pe receptorul RX), vezi:
Notă: raza de acțiune a fotocelulelor poate fi redusă cu 50% în condiții meteorologice nefavorabile (ceață, ploaie, praf etc.).

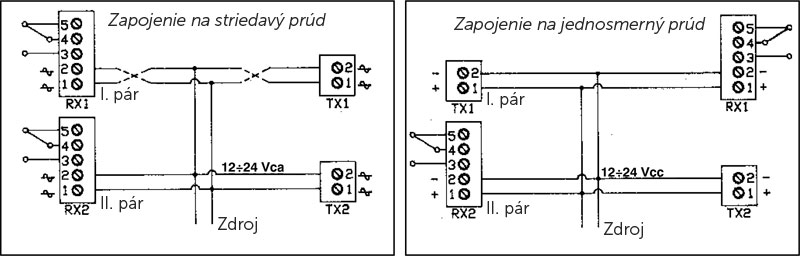

Conectarea sincronizată a două perechi de fotocelule NICE BF

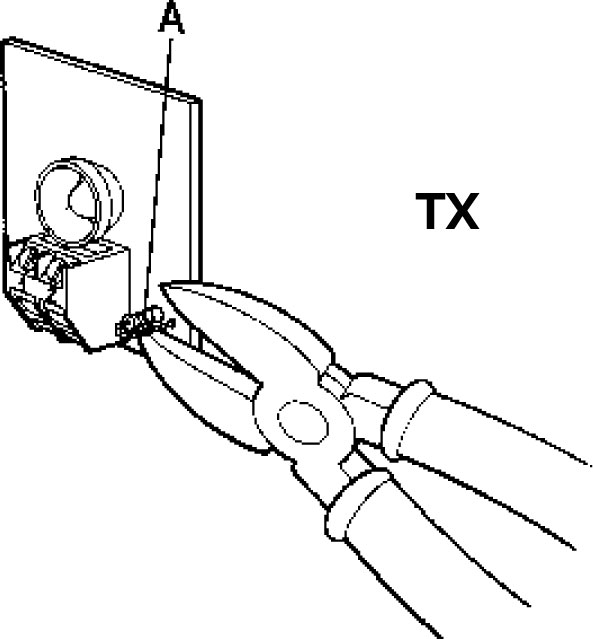

Fotocelulele NICE BF permit amplasarea foarte apropiată a două perechi, fără interferențe. Pentru această conexiune, întrerupeți puntea „A” de pe emițătorul TX, vezi:
apoi continuați în funcție de tipul de alimentare:

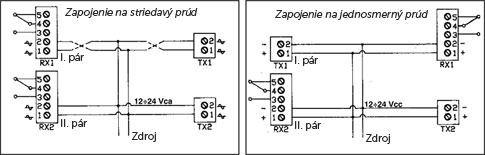

| Conectare la curent alternativ | Conectare la curent continuu |
|---|---|
|
Conectați ambele perechi la curent alternativ, inversând polaritatea între prima și a doua pereche. |
Dacă alimentarea este la curent continuu, conectați invers receptoarele RX și emițătoarele TX ale fiecărei perechi. |
Verificarea funcționării CONECTĂRII FOTOCELULELOR NICE BF
1. Întrerupeți de câteva ori raza infraroșie a fotocelulelor NICE BF montate, pentru a verifica dacă releul comută și dacă LED-ul de pe receptorul RX se aprinde:
LED-ul este aprins: fotocelulele nu sunt aliniate; centrați-le pe aceeași axă
LED-ul este stins: fotocelulele sunt aliniate corect
2. Montați capacul și verificați dacă fotocelulele funcționează în continuare și cu filtrul de atenuare lipit.
3. Îndepărtați filtrul de atenuare
Parametrii tehnici ai fotocelulelor NICE BF
| Raza de acțiune: |
|
|---|---|
| Alimentare: | 12–24 DC/AC |
| Lungime de undă: | 880 nm |
| Frecvența razei infraroșii: | 540 Hz |
| Curent de intrare: |
|
| Temperatură de funcționare: | -20°C până la 70°C |
| Ieșire releu: | 1A max 24V |
| Dimensiuni | 54×84×27 mm (l×a×î) |
Conectarea fotocelulelor NICE BF la motorul NICE Road 400

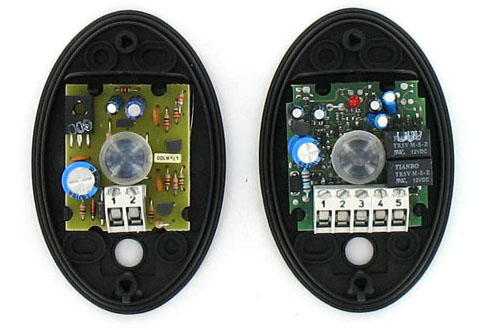

Interiorul fotocelulelor NICE BF pentru motorul porții
