NICE M-Fab MFAB3000 - motor îngropat individual pentru poartă batantă, pentru un canat de 3,5 m/600 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
1.838,85 RON cu TVA
| Greutate |
|---|
| 11 kg |
Descrierea produsului NICE M-Fab MFAB3000 - motor îngropat individual pentru poartă batantă, pentru un canat de 3,5 m/600 kg
NICE M-FAB MFAB3000 este un actuator subteran independent actuator ireversibil cu motor de 230 V AC pentru o singură canatură de poartă. Nu include unitate de comandă; pentru un ansamblu nou se utilizează NICE MC800 cu placa MCA5R30. Pentru două canaturi sunt necesare două motoare și o unitate de comandă centrală compatibilă.
Actuatorul subteran este ascuns sub axa balamalelor și păstrează aspectul curat al canatului. Îl puteți utiliza și acolo unde nu există spațiu pentru un actuator liniar sau cu braț articulat. Evaluați compatibilitatea porții în funcție de lungime, greutate și regim de utilizare, nu doar de tensiunea motorului.
Unitate de comandă și accesorii compatibile
MC800 comandă unul sau două motoare de 230 V. Alimentarea motorului, ieșirea pentru lampa de avertizare și accesoriile de joasă tensiune sunt circuite distincte. Alegeți receptorul și fotocelulele în funcție de unitatea de comandă instalată efectiv; nu aplicați procedurile MCA5R30 unei plăci mai vechi doar pentru că este denumită MC800.
| Ce | De ce | Tip |
|---|---|---|
| Unitate centrală de comandă | Comandă unul sau două motoare. Conectare. | Unitatea de comandă centrală instalată în prezent: NICE MC800 / MCA5R30. NICE MC200 comandă un singur motor de 230 V. Dacă este instalată, utilizați schema de conectare și setările de siguranță proprii; nu procedura pentru MC800. Placa de schimb MCA5 pentru unitatea MC800 mai veche se alege în funcție de generația unității de comandă instalate. |
| Lampă de avertizare | Semnalizează mișcarea. Alimentarea și consumul admis sunt stabilite de unitatea de comandă centrală; consultați specificațiile ieșirilor. |
Alte lămpi de avertizare alegeți-le în funcție de tensiune și de consumul maxim al ieșirii FLASH de pe unitatea de comandă instalată efectiv. |
| Fotocelule | Protecția zonei de trecere, în funcție de poziție și de modul de funcționare. Conectare și configurare. |
Conectați perechile BlueBUS cu fir la bornele BLUEBUS. EPMOW necesită interfața radio IBW conectată la BlueBUS; nu se conectează direct prin cabluri, așa cum se conectează EPMB. La FT210B, emițătorul montat pe canat este alimentat de baterie, iar receptorul se conectează la BlueBUS prin două fire. FT210B transmite și starea muchiei de siguranță. Fotocelulele cu releu se conectează la intrările de contact, nu la BlueBUS. |
| Telecomandă | Comandă la distanță. Tipul de codare trebuie să corespundă receptorului instalat; asociere. | |
| Receptor | Receptor cu conectare în conectorul centralei SM. OXIBD și OXILR folosesc sisteme radio diferite; alegeți emițătoarele în funcție de receptor. |
|
| Antenă | Recepție mai bună a telecomenzii. Conectați antena la receptorul instalat; în cazul modelului OXIBD, direct la bornele antenei acestuia. | |
| Tastatură | Acces prin cod. Modelul radio trebuie să fie compatibil cu receptorul, iar cel cu fir cu tipul interfeței. | |
| Selector cu cheie | Comandă cu cheie prin contact fără potențial NO, pentru intrarea de pas cu pas, deschidere sau închidere. | |
| Cititoare de carduri | Acces cu cip sau card prin intermediul unei interfețe compatibile a centralei. |
|
| Încuietori electrice | Asigurare suplimentară a foii; ieșire pentru încuietoare. |
|
Motor, cutie și mecanism de deblocare
| Componentă a ansamblului | Echipare și utilizare |
|---|---|
| MFAB3000 | Un motor de 230 V cu cablu de 2 m, braț de legătură și opritor mecanic la închidere. |
| Cutie de fundație | MFABBOX din oțel vopsit prin cataforeză sau din oțel inoxidabil MFABBOXI. Cutia include un opritor mecanic pentru deschidere; acesta se alege separat. |
| Deblocare manuală | NICE MEA2 cu ajutorul cheii sau NICE MEA3 cu ajutorul manetei. Pentru acționarea manuală funcțională este necesar un mecanism de deblocare adecvat. |
| Comandă și siguranță | MC800, fotocelule, receptor, telecomenzi și lampă de avertizare, în funcție de echiparea porții; motorul separat nu le include. |
| Unghi mare de deschidere | NICE MEA1 pentru deschiderea până la 360°; numai pentru canaturi de până la 2,5 m, cu opritoare exterioare adecvate. |
Cutia poate fi folosită atât pentru canatul drept, cât și pentru cel stâng. Pentru set, verificați numărul și materialul cutiilor, precum și alegerea MEA2/MEA3; livrarea unui motor separat nu înseamnă automat că este inclus un ansamblu complet.

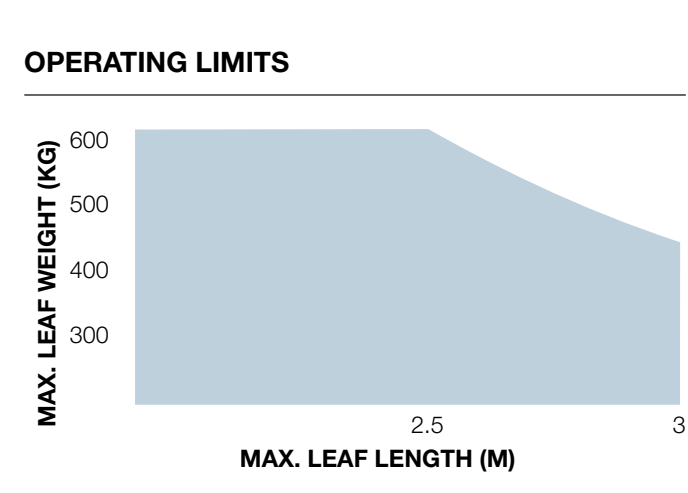

Lungimea și greutatea canatului
Pentru alegerea unui ansamblu nou, luați în calcul un canat de până la 3 m. Limita de 600 kg se aplică la o lungime de cel mult 2,5 m; pe măsură ce lungimea crește, greutatea admisă scade conform graficului. Un canat mai lung de 3 m, inclusiv ansamblurile indicate pentru până la 3,5 m, necesită confirmarea adecvării variantei concrete și a condițiilor de montaj.
| Parametru de selecție | Limită |
|---|---|
| Lungimea unui canat | Până la 3 m pentru o selecție nouă; porțile mai lungi trebuie evaluate individual |
| Greutatea unui canat | Maximum 600 kg la o lungime de până la 2,5 m; peste 2,5 m, se aplică limita descrescătoare din grafic |
| Panourile pline și vântul | Pot crește semnificativ sarcina. Tensiunea de 230 V nu confirmă, prin ea însăși, că poarta respectivă este adecvată. |
Canatul trebuie să fie rigid, echilibrat corect și să se deplaseze manual pe întreaga cursă cu o rezistență uniformă. Balamalele trebuie să fie coaxiale, cu axa comună cu știftul cutiei. Pentru un canat mai lung de 2,5 m se recomandă o yală electrică NICE PLA10 sau NICE PLA11. Două motoare nu modifică limita pentru un singur canat.
Viteza de 1,14 rot./min corespunde orientativ unui timp de aproximativ 13–14 secunde pentru 90° fără pornire și încetinire. Ciclul de funcționare al motorului este de 30 %; nu este destinat funcționării continue. Pentru 90° sunt indicate 30 de cicluri/h; la 180°, cu accesoriul MEA1, jumătate, adică 15 cicluri/h. Trebuie respectate și timpul de funcționare și condițiile întregului ansamblu.
Montarea cutiei și instalarea motorului

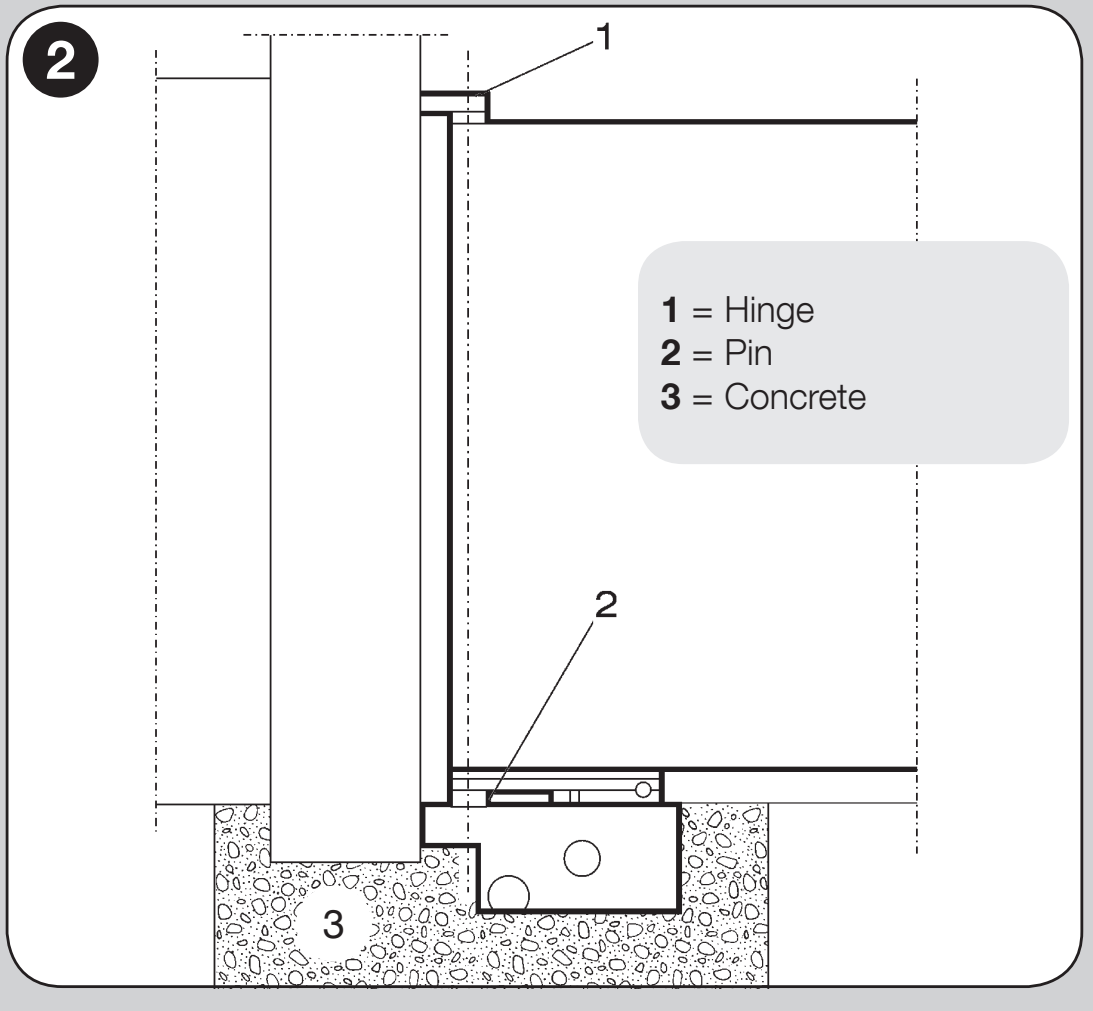

Știftul cutiei trebuie să fie coaxial cu balamalele canatului. Poziționați cutia orizontal, la înălțimea potrivită ansamblului concret și suprafeței din jur. Pregătiți un traseu separat pentru cablu și un sistem eficient de drenaj. Instrucțiuni detaliate pentru montarea cutiei de fundație.
- Săpați groapa în funcție de dimensiunile cutiei și de condițiile locale ale fundației. Drenajul trebuie să evacueze apa, nu să se termine într-o groapă impermeabilă.
- Înainte de montare, fixați accesoriul opritorului de deschidere conform poziției ilustrate.
- Aliniați știftul cutiei cu axa balamalelor, pregătiți tubul de protecție și drenajul, apoi fixați cutia în beton în poziție orizontală.

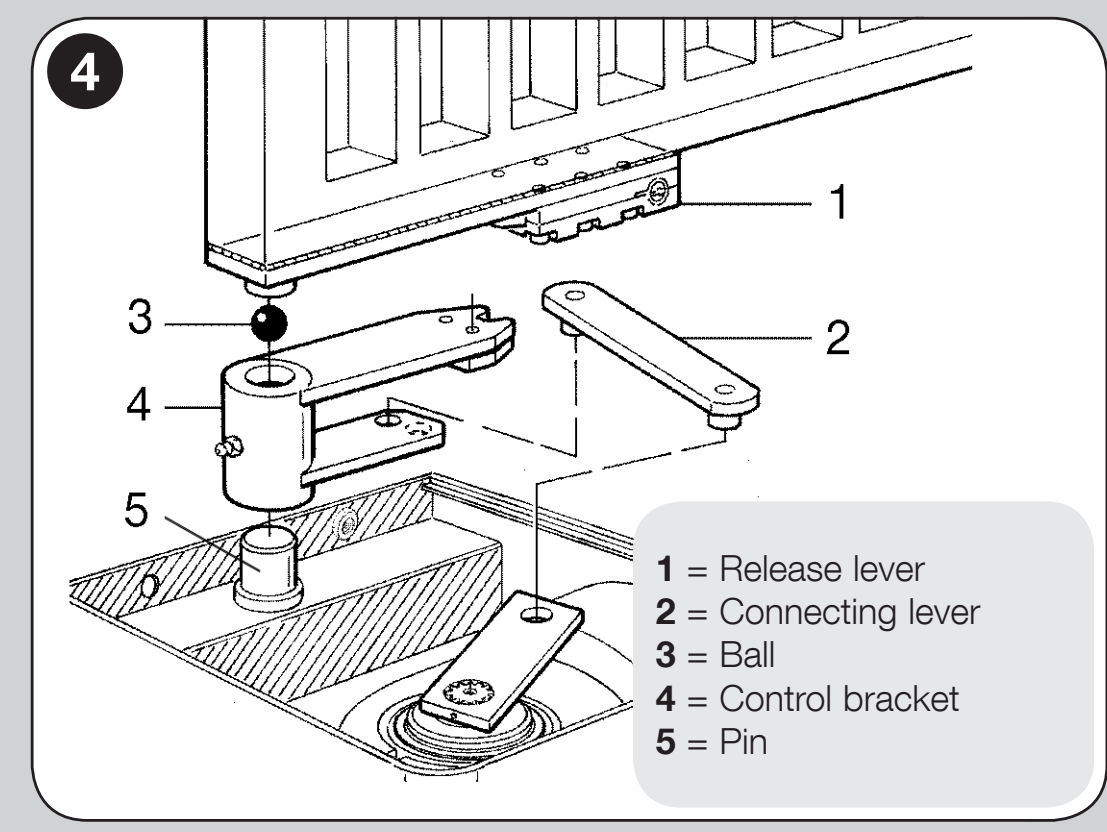

- Montați pe știft consola de acționare cu bila livrată. Așezați canatul pe maneta de deblocare și fixați-l bine prin sudură; ungeți punctul corespunzător prin gresor.
- Introduceți motorul în orientarea corectă, montați opritorul de închidere și fixați-l cu patru piulițe autoblocante și șaibe.
- Conectați motorul la canat cu ajutorul brațului de legătură. Verificați deplasarea manuală, opritoarele, blocarea și deblocarea.
- Scoateți cablul din cutie și duceți-l la o doză de conexiuni adecvată; efectuați conexiunile electrice numai după aceea.
Motorul are carcasă metalică și grad de protecție IP67 pentru imersie temporară. Apa și murdăria care stagnează îndelung în cutie indică o defecțiune a drenajului, nu o stare normală de funcționare. Conexiunile electrice nu trebuie să fie în cutie.

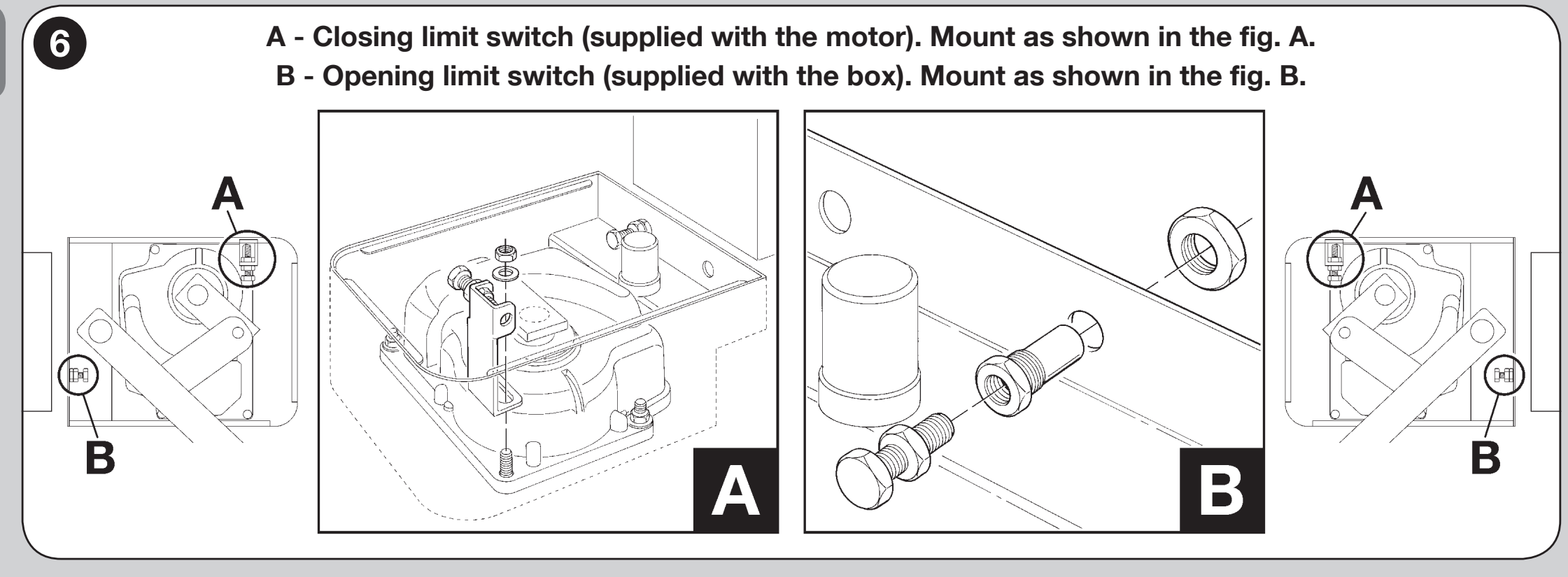

Opritoare mecanice și unghiul de deschidere
În configurația mecanică standard, unghiul de deschidere este de până la 110°. Opritorul de închidere este livrat cu motorul, iar opritorul de deschidere cu cutia. Acestea nu sunt limitatoare electrice și nu se conectează la intrările FCA/FCC ale unității de comandă.
Pentru un unghi mai mare, de până la 360°, se utilizează NICE MEA1 cu roată dințată și lanț. Acest accesoriu este destinat canaturilor de până la 2,5 m. Sunt necesare opritoare exterioare adecvate și un spațiu liber, sigur, pentru mișcare; reglați unghiul exact în funcție de întreaga instalație.
Cablul motorului și conectarea la MC800
Cablul livrat are lungimea de 2 m. Este interzisă îmbinarea conductoarelor în cutia de fundație. Utilizați o doză adecvată în afara cutiei, accesibilă pentru verificare și protejată împotriva apei. Deconectați alimentarea înainte de orice intervenție.
| Culoarea conductorului MFAB3000 | Funcție și conectare |
|---|---|
| Negru | Fază comutată pentru deschidere → OPEN al motorului corespunzător M1 sau M2 |
| Maro | Fază comutată pentru închidere → CLOSE al motorului corespunzător M1 sau M2 |
| Albastru | Conductor comun al motorului → COMMON al blocului de borne al motorului corespunzător |
| Galben-verde | Conductor de protecție PE → împământare de protecție |
Motorul se conectează la ieșirea de 230 V AC, nu la accesoriile de 24 V. Motorul nu are encoder magnetic, iar conductorul negru nu este ENC. Motorul are un condensator încorporat de 10 µF; nu adăugați altul doar pe baza schemei de conectare a unui alt model.
La MC800/MCA5R30, cablul motorului este 4 × 1,5 mm², cel mult 10 m între unitatea de comandă și motor. Stabiliți ordinea bornelor conform marcajelor OPEN, COMMON și CLOSE de pe placa respectivă, nu după ordinea culorilor din cablu. Conectarea completă a motoarelor la MC800.

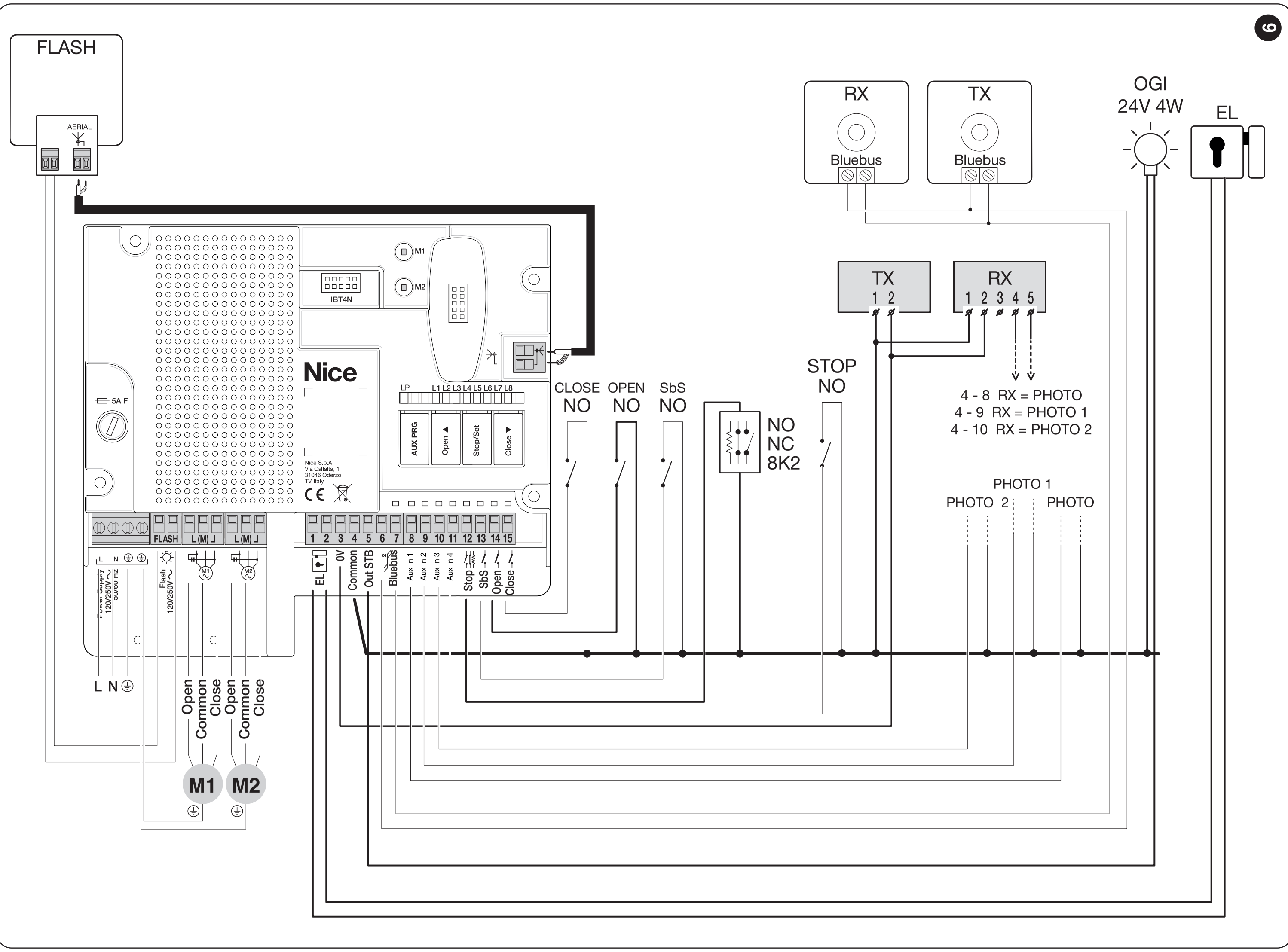

Schema de conectare și polaritatea accesoriilor MC800/MCA5R30
| Borne | Tensiune, polaritate și funcție |
|---|---|
| 3 și 4 | 3 = minus (−), 0 V; 4 = plus (+), comun +24 V DC. Consumul accesoriilor: maximum 200 mA. |
| 5 OUT STB și 3 | 5 = plus (+), 3 = minus (−). 24 V DC, maximum 4 W; în Standby, ieșirea este oprită. Alimentarea fotocelulelor cu releu depinde și de modul Phototest/Standby. |
| 6 și 7 BLUEBUS | Alimentare și comunicare prin două fire pentru dispozitive compatibile, de exemplu EPMB. Fără polaritate +/−. |
| FLASH | Tensiune de rețea comutată, 230 V AC, maximum 21 W, de exemplu ELAC. Fără polaritate +/−; nu este o ieșire pentru 12 V ELDC. |
| 1 și 2 EL | 12 V AC, maximum 15 VA pentru încuietoarea electrică. Fără polaritate +/−. |
| 4 și 13 SbS | Contact fără tensiune NO pentru comanda pas cu pas. Modulul extern nu trebuie să trimită propria tensiune la intrare. |
| AUX 8–11 | Funcția intrărilor poate fi selectată în funcție de setare. Pentru fotocelulele cu releu, trebuie selectat modul corespunzător; nu este suficient să le conectați la o intrare AUX oarecare. |
Schema prezintă fotocelule cu releu fără Phototest și cu Standby dezactivat. Pentru alte moduri, utilizați schema corespunzătoare de conectare a fotocelulelor cu releu. EPMB și EPM cu releu nu sunt interschimbabile din punct de vedere electric.

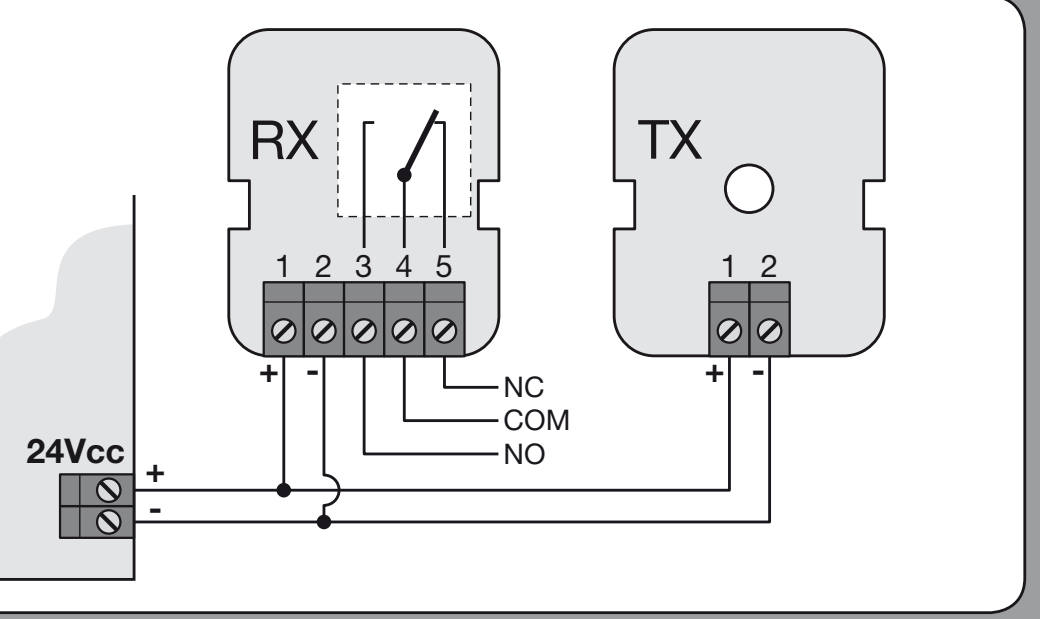

Fotocelule EPM cu releu la 24 V DC
Atât la transmițător, cât și la receptor EPM este borna 1 plus (+), borna 2 minus (−). La RX există 4 contact comun COM și 5 contact NC; borna 3 este NO. În modul indicat, fără Phototest, alimentarea se face de la bornele 4 (+) și 3 (−) ale unității de comandă. Contactul RX se conectează între borna comună 4 și intrarea AUX selectată și programată corespunzător. Perechea de contacte COM/NC este fără tensiune și nu are polaritate proprie de alimentare.
Prima pornire și verificarea porții
Înainte de pornire, poarta trebuie să se poată deplasa manual pe întreaga cursă, caseta trebuie să fie drenată, opritoarele reglate, iar motorul blocat. Verificați conductorul de protecție, traseul cablurilor, fotocelulele și protecția zonelor de risc. Montarea, conectarea la rețea și testul de siguranță trebuie efectuate de un tehnician calificat.
- Deconectați alimentarea de la rețea și bateria, dacă există, apoi verificați toate conexiunile; în casetă nu trebuie să existe îmbinări electrice.
- Reconectați alimentarea. La unitatea de comandă actuală menționată, LED-ul BlueBUS trebuie să clipească regulat o dată pe secundă, LED-urile fotocelulelor TX/RX trebuie să clipească, iar lampa FLASH trebuie să rămână stinsă. Dacă starea nu este cea corectă, deconectați alimentarea și remediați cauza.
- Efectuați recunoașterea dispozitivelor conectate, apoi învățarea pozițiilor canaturilor pe placa montată efectiv.
- Verificați sensul de deplasare, ambele poziții finale, încetinirea și ordinea corectă a canaturilor suprapuse.
- Testați fiecare element de siguranță în poziția sa de lucru și măsurați forțele pe întreaga poartă.
- Predați dispozitivul funcțional de deblocare manuală, cheile, manualul de utilizare și planul de verificări. Utilizați poarta numai după testarea cu succes a întregului ansamblu.
MFAB3000 folosește opritoare mecanice, nu întrerupătoare electrice de limită. Setarea AUX de pe MC800 trebuie să corespundă accesoriului conectat; opritorul mecanic nu se conectează ca un contact FCA/FCC. Selectarea funcției intrărilor AUX.
Recunoașterea dispozitivelor conectate
La unitatea de comandă actuală menționată, țineți apăsate simultan OPEN ▲ și STOP/SET timp de aproximativ 3 secunde. Eliberați-le când L1 și L2 încep să clipească rapid. Așteptați finalizarea: LED-ul STOP va rămâne aprins, iar L1/L2 se vor stinge. Învățarea trebuie efectuată și fără dispozitive conectate și repetată după adăugarea sau îndepărtarea acestora.
Învățarea automată a pozițiilor
La MC800/MCA5R30, verificați mai întâi dacă forța motorului este adecvată – parametrul L6. Apoi țineți apăsate CLOSE ▼ și STOP/SET timp de aproximativ 3 secunde; eliberați-le când L3/L4 clipesc rapid. La o poartă cu două canaturi, succesiunea este: închiderea M1, închiderea M2, deschiderea M2, deschiderea M1, închiderea M1 și închiderea M2. După finalizare, L3/L4 se sting.
Dacă prima mișcare se desfășoară în sensul greșit, opriți imediat învățarea apăsând butonul OPEN sau CLOSE. Corectați cablajul numai după deconectarea alimentării, apoi repetați învățarea. Intervenția unei fotocelule sau a intrării STOP întrerupe învățarea, iar L1 începe să clipească; remediați cauza și reluați procedura. Plăcile mai vechi pot avea o procedură diferită.
Setările, telecomenzile și service-ul unității de comandă
| Ce trebuie să configurați | Procedura pentru unitatea de comandă corespunzătoare |
|---|---|
| Recunoașterea dispozitivelor | Recunoașterea dispozitivelor |
| Învățarea cursei | Învățarea cursei |
| Fotocelule cu releu și AUX | Fotocelule cu releu și AUX |
| Închiderea automată și timpul de pauză | Închiderea automată și timpul de pauză |
| Forța motorului | Forța motorului |
| Asocierea telecomenzilor | Asocierea telecomenzilor |
| Diagnosticarea unității de comandă | Diagnosticarea unității de comandă |
Nu încercați să remediați balamalele care se blochează sau caseta inundată prin creșterea forței. După modificarea pozițiilor, a opritoarelor sau a forței, verificați din nou siguranța. Ștergerea telecomenzilor și resetarea plăcii sunt operații diferite; urmați procedura corespunzătoare unității de comandă montate efectiv.
Dacă motorul nu funcționează corect
| Simptom | Ce trebuie verificat |
|---|---|
| Canatul se deplasează greu chiar și când este deblocat | Balamalele, alinierea casetei, deformările și opritoarele. Remediați mai întâi cauza mecanică; montare. |
| Apa stagnează în casetă | Deconectați alimentarea. Curățați și verificați drenajul; întreținere. Componentele electrice deteriorate trebuie verificate de un tehnician. |
| Motorul nu pornește sau se oprește | Alimentarea și siguranțele de pe unitatea de comandă, starea intrării STOP și a fotocelulelor, semnalizarea erorilor. Nu dezactivați protecțiile; diagnosticare. |
| Motorul funcționează, dar canatul nu se mișcă | Verificați dacă deblocarea manuală este blocată și dacă motorul este cuplat mecanic la canat. Deblocare și repunere în funcțiune. |
| Canatul se deplasează în direcția greșită | După deconectarea alimentării, verificați firele motorului și efectuați o nouă programare; conectarea motorului. |
| Funcționează defectuos doar telecomanda radio | Verificați bateria emițătorului, compatibilitatea codării, antena și memorarea butonului în receptorul corect. |
Întreținere și utilizare în siguranță
Efectuați verificarea cel puțin o dată la șase luni, iar în condiții dificile, mai des, conform planului tehnicianului. Înainte de intervenție, deconectați alimentarea de la rețea și sursa de rezervă și asigurați canatul împotriva mișcării.
- Curățați carcasa și sistemul de drenaj; apa și murdăria nu trebuie să blocheze mecanismul.
- Verificați fixarea motorului, a canatului și a opritoarelor, starea cablurilor și funcționarea deblocării manuale.
- Verificați lubrifierea punctelor de contact mecanice conform instrucțiunilor de montaj.
- Repetați testul manual al cursei, testul fotocelulelor și al celorlalte dispozitive de siguranță.
- Măsurarea forțelor și reparațiile trebuie efectuate de un tehnician; nu utilizați ansamblul dacă este deteriorat.
Poarta trebuie supravegheată pe toată durata deplasării. Țineți telecomenzile departe de copii, nu intrați pe traiectoria porții și, în caz de defecțiune, utilizați deblocarea manuală în siguranță. Dacă în canat există o portiță de acces, deschiderea acesteia trebuie să blocheze funcționarea automatizării.

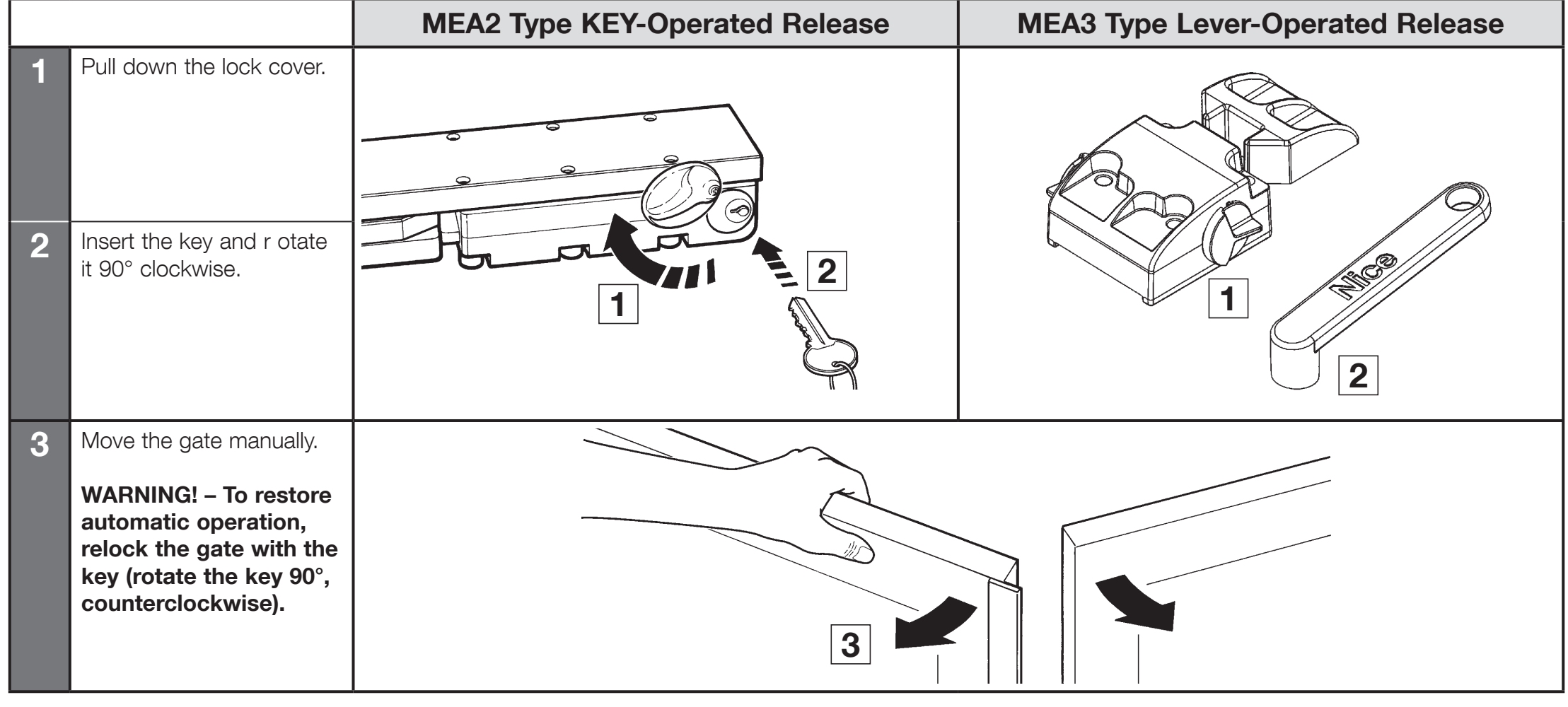

Deblocare manuală și repunere în funcțiune
În cazul unei întreruperi a alimentării, deplasarea manuală este posibilă cu ajutorul mecanismului ales NICE MEA2 sau NICE MEA3. Mai întâi opriți alimentarea și asigurați canatul împotriva deplasării accidentale.
| Mecanism | Deblocare |
|---|---|
| MEA2 – cheie | Deschideți capacul încuietorii, introduceți cheia și rotiți-o cu 90° în sensul acelor de ceasornic. Deplasați canatul manual. Pentru a bloca din nou, rotiți cheia cu 90° în sens opus. |
| MEA3 – manetă | Introduceți maneta în mecanismul de deblocare și rotiți-o în direcția indicată în imagine. Acționați canatul manual, apoi readuceți mecanismul în poziția blocată. |
După blocare, verificați cuplarea automatizării la canat și deplasarea în siguranță. Dacă deblocarea nu se face ușor, nu forțați mecanismul; solicitați verificarea ansamblului de către un tehnician.
Date tehnice și dimensiuni
| Parametru | MFAB3000 |
|---|---|
| Alimentarea motorului | 230 V AC / 50 Hz |
| Curent absorbit și putere | 1,2 A / 250 W |
| Cuplu | 300 Nm |
| Viteză | 1,14 rot./min |
| Condensator încorporat | 10 µF |
| Ciclu de funcționare | 30 % |
| Cicluri pe oră | 30 la 90°; la 180° cu MEA1, jumătate |
| Protecție termică | 140 °C |
| Grad de protecție și temperatură de funcționare | IP67; −20 până la +50 °C |
| Greutatea motorului | 11 kg; greutatea carcasei și a mecanismului de deblocare se evaluează separat |

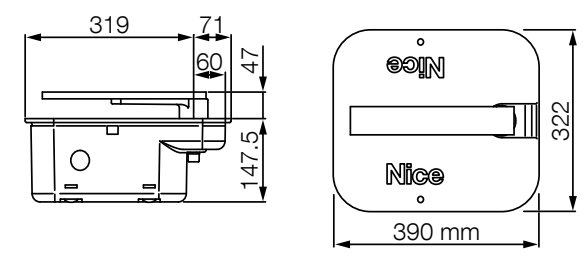

| Dimensiunile de gabarit ale ansamblului | 390 × 322 × 194,5 mm; montajul exact depinde de carcasa aleasă |
| Cablu de alimentare | 2 m |
| Unghi standard / accesoriu opțional | Până la 110° / NICE MEA1 până la 360°, pentru canaturi de până la 2,5 m |
