NICE Hyppo HY7005 – motor pentru poartă batantă, pentru canat de 3 m/800 kg
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
2.598,92 RON cu TVA
| Greutate |
|---|
| 13 kg |
Descrierea produsului NICE Hyppo HY7005 – motor pentru poartă batantă, pentru canat de 3 m/800 kg
NICE HYPPO HY7005 – actuator articulat pentru poartă batantă
NICE HYPPO HY7005 este un motor electromecanic separat pentru o singură canată de poartă. Are un motor 230 V AC, un braț articulat și este ireversibil. Poziția canatei este monitorizată cu ajutorul întrerupătoarelor de limită pentru deschidere și închidere. Necesită o unitate de comandă și accesorii de siguranță; în cazul unei pene de curent, poate fi deblocat cu cheia.
Montajul, conectarea și verificările de siguranță trebuie efectuate de un tehnician calificat. Înainte de a deschide motorul sau unitatea de comandă, deconectați alimentarea și orice sursă de rezervă. La acționarea manuală, asigurați canata împotriva mișcării accidentale.
Când să alegeți acest actuator
HYPPO este potrivit pentru porți batante cu braț articulat montat pe partea interioară. Alegerea depinde de lungimea și greutatea canatei, rezistența la mișcare, poziția balamalelor și spațiul necesar pentru întreaga cursă a brațului.
| Lungimea maximă a canatei | 3 m; greutatea admisă scade pe măsură ce crește lungimea. |
|---|---|
| Greutatea conform graficului | Pentru o canată de aproximativ 2 m curba superioară ajunge la aproximativ 800 kg. La 3 m graficul indică sub 400 kg. Evaluați greutatea concretă în funcție de curba corespunzătoare și de condițiile porții. |
| Ciclu de lucru | 30 % |
Valorile de 3 m și 800 kg nu se aplică simultan. Limitele se aplică unui singur motor și unei singure canate. Înălțimea și forma porții, umplutura plină și vântul puternic pot reduce semnificativ valorile. Ciclul de lucru exprimat în procente nu reprezintă numărul de cicluri pe oră și nici funcționarea continuă.
Axa orizontală indică lungimea în metri, iar axa verticală greutatea în kilograme. Pentru HY7005, utilizați zona de valabilitate marcată pentru acest model.
Accesorii compatibile
Alegeți accesoriile în funcție de unitatea de comandă instalată, conectori și tensiune. Următoarele scheme de conectare și proceduri se referă la MC800 / MCA5R30.
| Ce | De ce | Tip |
|---|---|---|
| Unitate de comandă | Comandă unul sau două motoare și elementele de siguranță. | NICE MC800 / MCA5R30 MC200 pentru un motor de 230 V utilizează o schemă de conectare diferită, fără BlueBUS. |
| Lampă de semnalizare | Semnalizează mișcarea porții și poate include o antenă. | NICE ELAC pentru FLASH 230 V AC alimentat de la rețea. ELDC pentru 12/24 V nu conectați aici. Tensiunea ieșirilor. |
| Fotocelule | Monitorizează zona porții; reacția depinde de amplasare. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Conectare și adresare. Cu releu: EPM, EPMOR, EPMA. MC800 permite combinarea acestora cu BlueBUS, în funcție de schema de conectare aleasă. AUX nu trebuie utilizate simultan pentru fotocelulele cu releu și întrerupătoarele de limită. |
| Margine de siguranță sensibilă | Protecție la contactul cu canata; este obligatorie în configurația cu MC800. | Tipul și amplasarea trebuie stabilite de instalator, astfel încât configurația să treacă testul de impact. Conectarea marginii de siguranță la STOP. Fotocelulele nu înlocuiesc această protecție. |
| Fotocelule fără fir | Soluție fără cabluri trase către fotocelule. | EPMOW necesită interfața separată NICE IBW și procedura de învățare. Perechea nu se conectează direct cu două fire. |
| Receptor | Recepționează comenzile telecomenzilor; în SM se montează un singur receptor. | NICE OXIBD actual. OXI mai vechi, compatibil poate fi păstrat în configurația existentă. OXILR este pentru ON3ELR. Codare și antenă. |
| Telecomandă | Control de la distanță în funcție de receptorul instalat. | O-CODE / FloR în funcție de receptor: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Bidirecțional ON3EBD și DOMIW3C cu OXIBD; LR ON3ELR cu OXILR. |
| Antenă | Ajută la îmbunătățirea razei de acțiune a telecomenzii. | Antenă în lampa ELAC sau ABFKIT. La OXIBD, cablul coaxial se conectează la receptor. |
| Tastatură | Comandă prin cod, fără telecomandă. | EDSWG fără fir cu receptor FloR; EDSB cu fir prin BlueBUS, pe o unitate de control compatibilă. Nu se aplică pentru MC200. |
| Întrerupător cu cheie | Comandă cu cheie dintr-un loc fix. | EKS, EKSEU, EKSI, EKSIEU. Contact C–NO pentru intrarea de comandă fără tensiune externă. |
| Cititor de carduri | Control cu un card sau un breloc autorizat. | NICE ETPB prin BlueBUS; unitatea de control trebuie să fie compatibilă cu dispozitivele de comandă BlueBUS. Nu se aplică pentru MC200. |
| Încuietoare electrică | Blocare suplimentară a canatului, sincronizată cu sistemul de comandă. | PLA11 – orizontal, PLA10 – vertical. Ieșire ELS 12 V AC / max. 15 VA; borne. |
| Braț prelungit | Rază de acțiune mai mare în cazul unei geometrii diferite de montaj. | NICE HYA12; dimensiuni de montaj. |
| Deblocare din exterior | Acces manual în cazul unei pene de curent, când nu există o altă intrare. | Cutie NICE KIO cu cablu KA1, 6 m. Pentru fiecare mecanism de deblocare necesar este nevoie de un kit corespunzător. |
| Control Wi-Fi / GSM | Comandă la distanță prin contact fără potențial. | Control Wi-Fi Zamel sau Module GSM din oferta noastră. Verificați alimentarea modulului și conectați doar ieșirea NO fără potențial la intrarea de comandă. |
| Programare și integrare | Configurare și diagnosticare avansate. | NICE BiDi-WiFi pentru conectorul BusT4 compatibil; nu este un receptor radio obișnuit. BiDi-ZWave alegeți în funcție de generația Opera compatibilă; pentru R10 existent, în funcție de compatibilitatea acestuia. |
FT210B nu sunt potrivite pentru MC800 sau MC824H: necesită adrese FT A / FT B / FT C diferite. Alegeți fotocelulele compatibile menționate mai sus.
Motor și unitate de comandă separate
Oferta se referă la un motor HYPPO HY7005 cu braț articulat. Motorul separat nu include unitatea de comandă. Pentru o poartă cu două canaturi, aveți nevoie de două motoare compatibile; acestea nu măresc limita pentru un singur canat. Alegeți unitatea de comandă, fotocelulele, lampa de semnalizare, receptorul și telecomenzile în funcție de configurație.
| Configurație | Unitate de comandă | Diferență importantă |
|---|---|---|
| HY7005 | MC800 | 230 V AC, întrerupătoare de limită încorporate. MC200 este o opțiune pentru un singur motor. |
În cazul unei porți existente, urmați indicațiile pentru placa instalată. Manualul actualului MC800 nu se aplică modelului vechi A60, iar procedurile pentru MC824HR30 nu se transferă automat la o altă generație MC824H.
Montarea motorului cu braț articulat
Înainte de montare
- Canatul trebuie să se deplaseze manual, fără probleme, pe toată cursa. Verificați balamalele, rigiditatea canatului și capacitatea portantă a punctelor de fixare.
- Montați opritoare mecanice solide pentru închiderea și deschiderea porții, care să limiteze cursa și să permită programarea unității de comandă.
- Lăsați suficient spațiu pentru carcasa motorului, întreaga cursă a brațului și mânerul de deblocare. Identificați punctele în care există riscul de strivire sau agățare și prevedeați protecții.
- Pe stâlp se montează placa de susținere, iar pe canat suportul frontal. Dimensiunile de montaj și rezistența suportului sunt decisive.
Dimensiunile de montaj A și B
Măsurați dimensiunile A și B conform imaginii. Tabelul se referă la brațul articulat standard HY7005; indică unghiul de deschidere pentru fiecare pereche specifică de dimensiuni, exprimate în milimetri.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Unghiul este determinat de geometrie, nu de o setare arbitrară a unității de comandă. Înainte de fixarea definitivă, deblocați motorul și verificați întreaga cursă a canatului și a brațului. Opritoarele trebuie să împiedice deplasarea în afara zonei de siguranță.
Brațul prelungit HYA12
Braț articulat prelungit NICE HYA12 permite o rază de acțiune mai mare. Imaginea indică și dimensiunea D. Valorile maxime A/B/D sunt limite de montaj, nu dimensiuni recomandate pentru stâlp. Nu aplicați automat la HYA12 tabelul unghiurilor pentru brațul standard.
| Dimensiune | Braț standard | HYA12 |
|---|---|---|
| A max. | 150 mm | 400 mm |
| B max. | 350 mm | 450 mm |
| D max. | 450 mm | 800 mm |
Fixarea plăcii și a suportului
- Stabiliți dacă montajul este pe stânga sau pe dreapta privind dinspre interiorul proprietății. Același model poate fi adaptat pentru ambele părți prin poziționarea plăcii și asamblarea brațului.
- Fixați placa de susținere A pe suportul solid al stâlpului și suportul B pe partea rigidă a canatului. Aici, A/B desemnează componentele, nu dimensiunile de montaj din tabelul anterior.
- Înșurubați motorul pe placă. Corectați micile abateri de aliniere folosind găurile de fixare alungite.
- Asamblați brațul pentru partea aleasă. Înainte de asamblare, ungeți șuruburile conform instrucțiunilor de montaj și montați șaibele și elementele de fixare.
- Cu motorul deblocat, verificați manual cursa canatului până la opritoare; apoi strângeți definitiv elementele de fixare.
Montaj pe stânga, vedere din interior:
Montaj pe dreapta, vedere din interior:
Capacul și protecția mecanismului
După reglare, montați capacul și mânerul de deblocare și fixați-le cu șuruburi. Verificați presetupele și închiderea capacului. Apa nu trebuie să pătrundă în motor sau în unitatea de comandă; protejați cablurile de braț și de mișcarea canatului.
Deblocare manuală
- Opriți automatizarea, deconectați alimentarea și asigurați canatul împotriva deplasării accidentale.
- Glisați în sus capacul încuietorii. Introduceți cheia și rotiți-o în sensul acelor de ceasornic.
- Rotiți mânerul de deblocare conform imaginii; apoi deplasați canatul manual.
- Înainte de funcționarea automată, readuceți mecanismul în poziția blocată, cu mânerul vertical. Verificați blocarea transmisiei, scoateți cheia și închideți capacul încuietorii.
Dacă nu aveți o altă cale de acces pe proprietate, asigurați accesul încă de la montaj: NICE KIO cu cablu KA1 permite deblocarea manuală din exterior. Montați și testați ansamblul înainte de punerea porții în funcțiune.
Cablare și conexiune electrică
Trasați și protejați cablul de alimentare, conductoarele motorului și semnalele de joasă tensiune în funcție de tensiune și de mediu. Alimentarea unității de comandă include L, N și PE; protejați-o cu o siguranță adecvată și un dispozitiv de deconectare completă. Fixați cablurile cu presetupe și dispozitive de descărcare a tracțiunii.
| Circuit | Cablu | Utilizare |
|---|---|---|
| Alimentare către unitatea de comandă | 3 × 1,5 mm² | Până la 30 m; L, N și PE. Pentru cabluri de alimentare mai lungi, folosiți 3 × 2,5 mm² și împământare de protecție la automatizare, conform manualului unității de comandă. |
| Motor | 4 × 1,5 mm² | Până la 10 m; deschidere, comun, închidere și PE de protecție. |
| BlueBUS | 2 × 0,5 mm² | Până la 20 m; pentru lungimi între 20 m și 40 m, folosiți 2 × 1 mm². Fără polaritate. |
| Lampă de semnalizare | 2 × 1,5 mm² | Până la 20 m, FLASH la tensiunea rețelei. |
| Încuietoare electrică | 2 × 1 mm² | Până la 10 m; ieșire 12 V AC / max. 15 VA. |
| Comutator cu cheie | 4 × 0,5 mm² | Până la 50 m; alternativ, două cabluri de 2 × 0,5 mm². |
| Antenă | RG58 | Până la 20 m; se recomandă o lungime sub 5 m. |
Secțiunea și traseul trebuie verificate de instalator în funcție de lungimea cablurilor și de manualul unității de comandă instalate.
Conectarea motorului și a unității de comandă
HY7005 are un motor de 230 V AC și întrerupătoare de limită integrate. Procedura unității de comandă de mai jos se aplică modelului MC800 cu placa MCA5R30 și OutSTB. Pentru MC200 sau modelul istoric A60, folosiți manualul aferent. Placa mai veche MCA5 are marcaje diferite și nu trebuie confundată cu MCA5R30.
| Motorul din stânga | Regletă de conexiuni Open / Common / Close (deschidere / comun / închidere). PE se conectează la o bornă de protecție separată. |
|---|---|
| Motorul din dreapta | Față de motorul din stânga, se inversează Open și Close. Common și PE nu se inversează. |
| Un canat | Pentru MC800, folosiți M2; M1 rămâne liber. |
| Două canaturi | M2 deschide primul, iar M1 închide primul. |

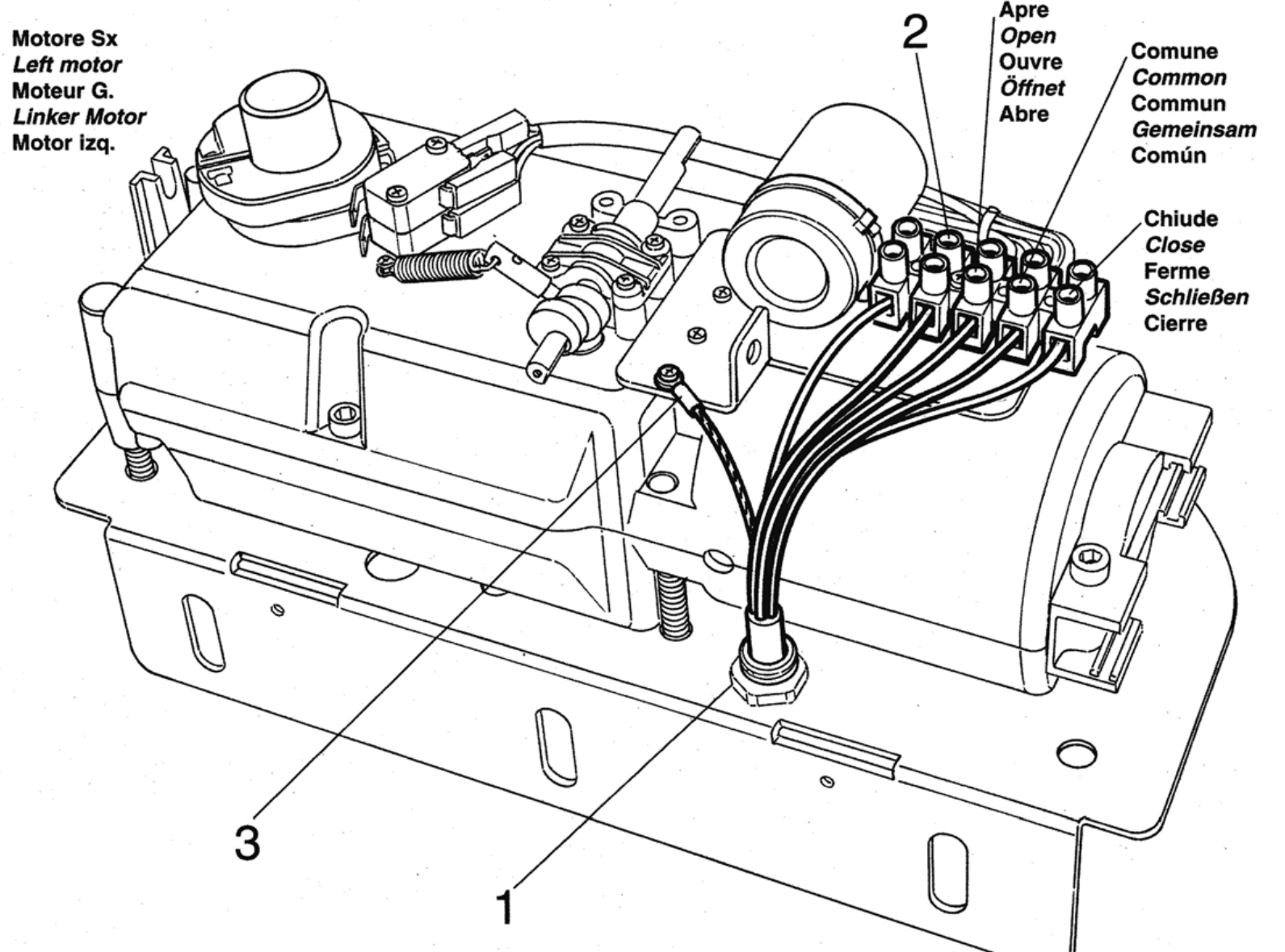

1 este presetupa pentru cablu, 2 regleta de conexiuni a motorului, 3 împământarea de protecție. Circuitul motorului de curent alternativ nu are polaritate DC +/−. Cuplul se reglează la unitatea de comandă.
MC800 – borne pentru accesorii și polaritate
| 3 / 4 – alimentare | 3 = 0 V (−), 4 = Common +24 V DC (+), în total max. 200 mA pentru dispozitive auxiliare. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; alimentare comutată pentru fotocelulele cu releu, max. 4 W. Se dezactivează în modul Standby. Nu îl confundați cu OGI de pe placa mai veche. |
| 6 / 7 – BlueBUS | Alimentare și date prin două fire; fără polaritate +/−. |
| 1 / 2 – ELS | Încuietoare electrică 12 V AC, max. 15 VA; fără polaritate DC. |
| FLASH | Lampă de semnalizare cu clipire autonomă 230 V AC, max. 21 W; de exemplu, ELAC. Nu conectați aici ELDC de joasă tensiune. |
| 4 / 13 – SbS | Fără potențial NO contact între Common 4 și SbS 13 pentru comanda pas cu pas; contactul nu are polaritate. |
| 4 / 14 și 4 / 15 | Fără tensiune NO contact pentru deschidere (14) sau închidere (15). |
| 4 / 12 – STOP | Intrare de siguranță memorată NO, NC sau 8,2 kΩ; contactele nu au polaritate. |
| 8–11 – AUX | Limitatoare de cursă: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP stinsă. Fotocelule cu releu: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 devine STOP; LP aprinsă. Aceste funcții AUX se exclud reciproc. Intrările AUX neutilizate rămân libere. |

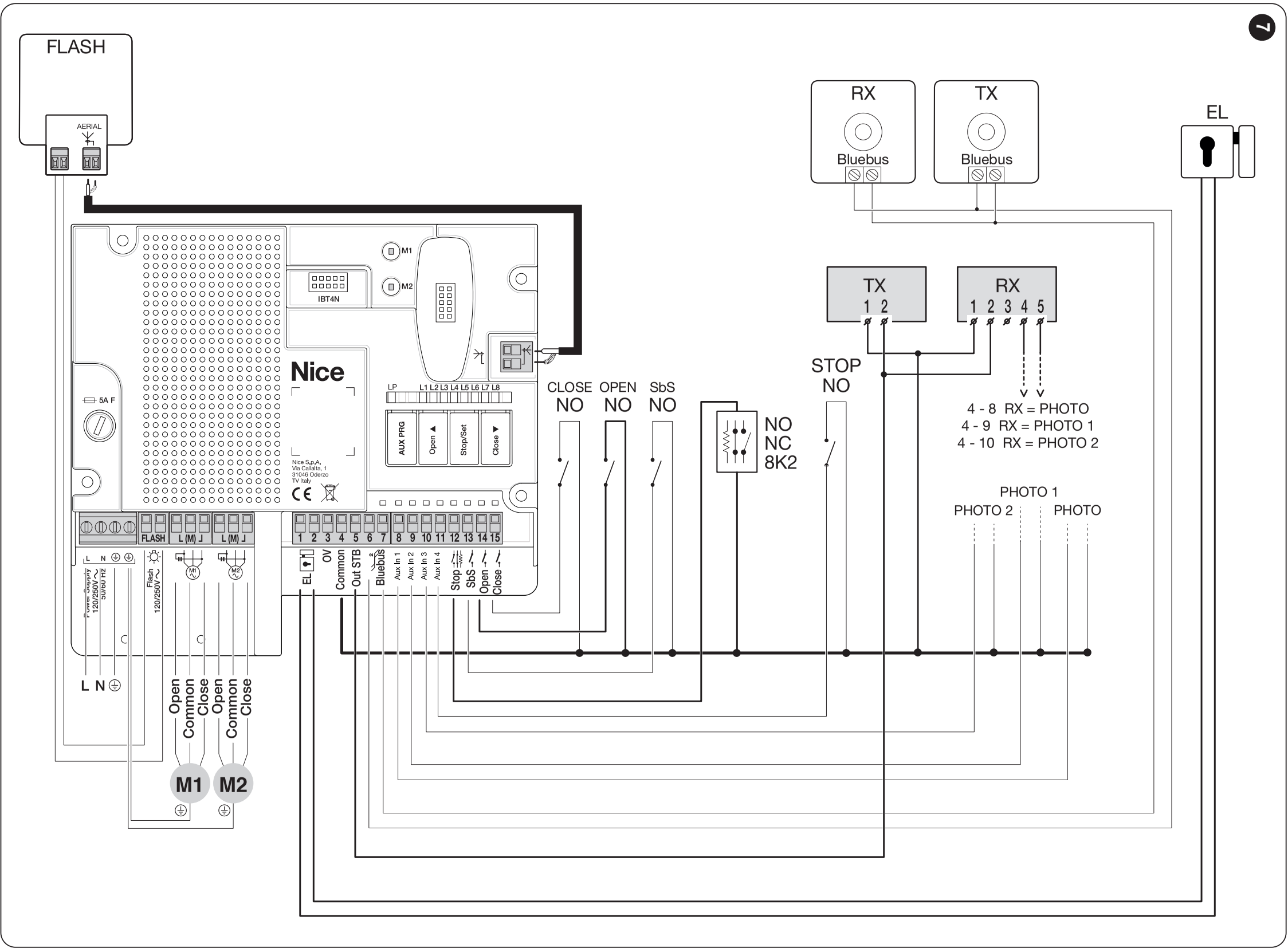

Schema prezintă conectarea combinată a fotocelulelor cu releu și BlueBUS, cu Standby activat. Alimentați TX/RX cu releu conform schemei, de la OutSTB; pentru alt mod, folosiți schema corespunzătoare a unității de comandă. Microîntrerupătoarele HY7005 sunt integrate în circuitul motorului. Nu conectați contacte fără tensiune la AUX de la blocul de borne Open/Common/Close. Configurarea AUX.

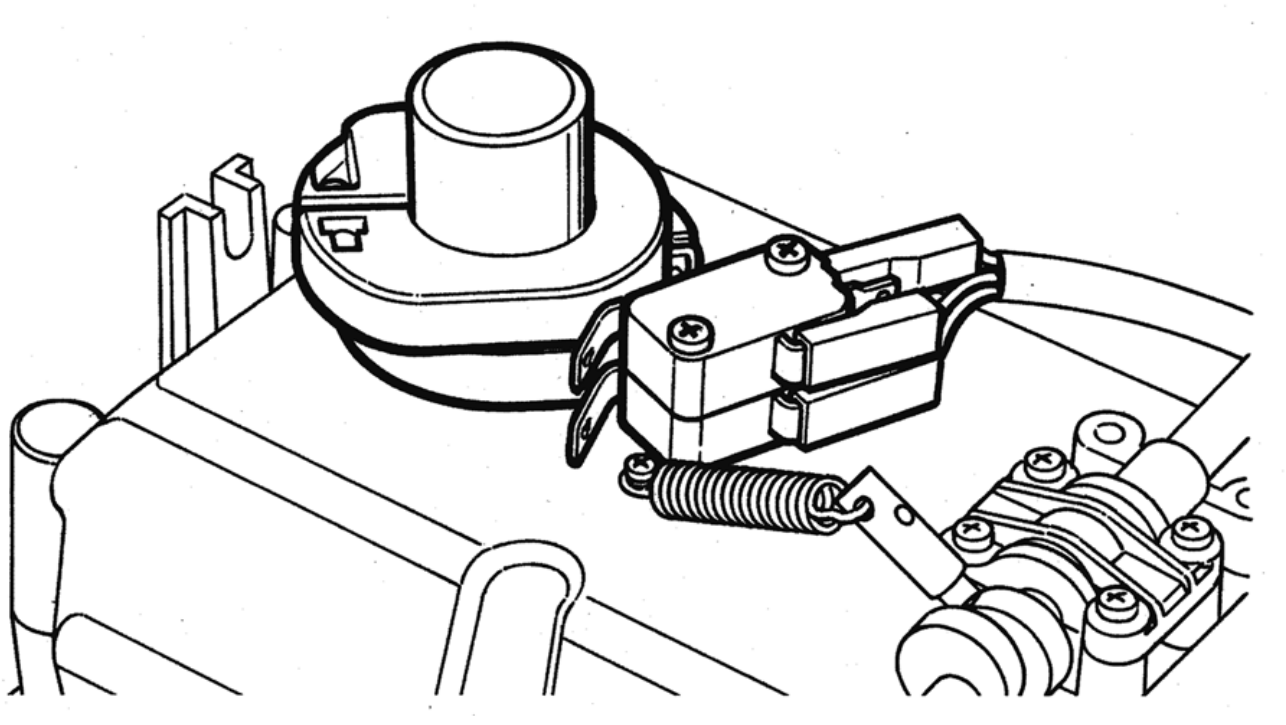

Reglarea limitatoarelor de cursă HY7005
- Deconectați alimentarea, deblocați motorul și deplasați manual poarta în poziția închisă, până la opritorul mecanic.
- Rotiți cama corespunzătoare până când auziți cuplarea microîntrerupătorului. Reglați a doua camă cu poarta deschisă, pentru direcția opusă.
- Readuceți mânerul în poziția verticală de blocare.
- În timpul unei probe controlate, verificați direcția, oprirea și atingerea opritoarelor. Înainte de orice nouă intervenție asupra camelor, deconectați din nou alimentarea.
- După probă, deconectați din nou alimentarea. Abia apoi strângeți șuruburile de fixare ale camelor și montați capacul.
Opritoarele mecanice rămân necesare. Reglarea camelor din motor este o operațiune diferită de învățarea cursei pe MC800.
Fotocelule și intrări de siguranță
Poziționați fotocelulele în funcție de mișcarea canaturilor și de riscurile asociate porții. Aliniați corect TX/RX. Protecția zonei de trecere nu înlocuiește protecția punctelor de strivire de la balama și braț.
MC800 acceptă atât fotocelule BlueBUS, cât și fotocelule cu releu, inclusiv în combinație conform schemei corecte. Modul AUX și alimentarea TX/RX trebuie să corespundă conexiunilor și setării Standby sau testării fotocelulelor. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB și F210B au două fire fără polaritate. Fiecare pereche necesită o adresă corectă și unică.
Cu releu EPM, EPMOR sau EPMA necesită configurarea AUX pentru fotocelule cu LP aprinsă. Contactul RX C–NC se conectează între Common 4 și 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Conectați alimentarea și testarea TX/RX conform modului, inclusiv polaritatea 3− / 4+ și OutSTB 5+. La EPM, atât TX, cât și RX au borna 1 = + și 2 = − la alimentare DC; RX are 4 = COM și 5 = NC. Aceste numere nu se aplică automat altui model de fotocelulă. Nu este suficient să conectați contactul fără alimentare și configurare. Procedura pentru fotocelule cu releu.
La o instalație cu MC800 sunt necesare muchii de siguranță sensibile. Tipul și poziționarea acestora trebuie stabilite de instalator astfel încât ansamblul să treacă testul de impact în toate condițiile de funcționare. Conectarea muchiei la intrarea de siguranță STOP.
Testați fiecare pereche la deschidere și la închidere, funcția STOP și toate muchiile de siguranță sensibile instalate. Nu dezactivați un element de siguranță prin șuntare pentru a face poarta să pornească.
Prima pornire și învățarea
Pașii sunt efectuați de instalator după verificarea mecanică și electrică. Asigurați motorul în modul automat și verificați opritoarele, cursa liberă și M1/M2. La prima mișcare, fiți pregătit să opriți poarta.
Reglați limitatoarele de cursă HY7005. Înainte de învățare, verificați dacă forța setată pe MC800 este adecvată, parametrul nivelului II/L6. HY7005 este electromecanic; funcția de menținere a presiunii pentru motoarele hidraulice nu se activează pentru acesta.
După pornirea alimentării, BlueBUS trebuie să clipească aproximativ o dată pe secundă, LED-urile fotocelulelor BlueBUS TX/RX conectate trebuie să clipească, iar lampa de semnalizare FLASH trebuie să fie stinsă. Dacă o verificare eșuează, deconectați alimentarea și orice sursă de rezervă și verificați conexiunile înainte de a continua.

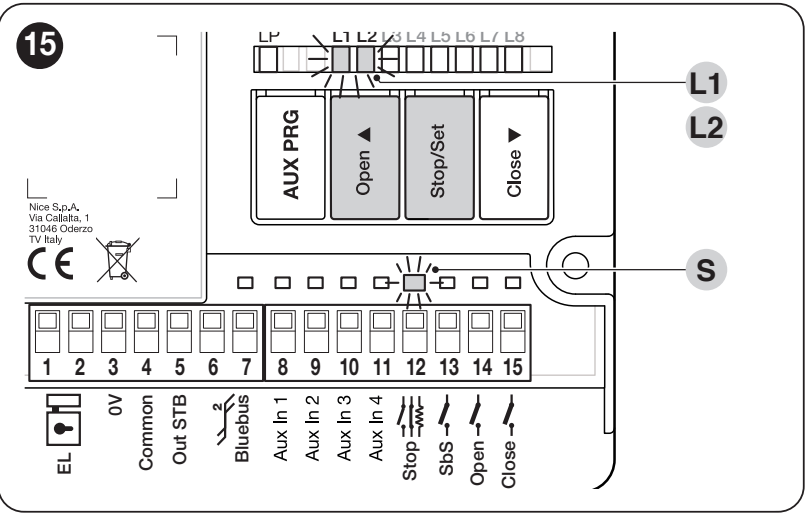

1. Recunoașterea dispozitivelor
- Țineți apăsate simultan Open ▲ + Stop/Set.
- Eliberați ambele butoane când L1/L2 încep să clipească rapid, după aproximativ 3 secunde.
- Așteptați finalizarea. Reușită: STOP este aprins, L1/L2 se sting. L3/L4 pot clipi pentru a indica necesitatea învățării pozițiilor.
Repetați după adăugarea sau îndepărtarea unui dispozitiv BlueBUS/STOP. Efectuați învățarea și fără accesorii conectate.
2. Învățarea automată a pozițiilor
- Țineți apăsate simultan Stop/Set + Close ▼.
- Eliberați butoanele când L3/L4 încep să clipească rapid, după aproximativ 3 secunde.
- Urmăriți: Închiderea M1, închiderea M2, deschiderea M2, deschiderea M1, închiderea M1 și închiderea M2; de fiecare dată până la opritorul corespunzător. La un singur motor, se mișcă doar M2.
- Stingerea confirmă succesul L3/L4.
Dacă vreun motor se deschide în loc să se închidă în timpul primelor mișcări de închidere, opriți procesul de învățare cu butonul Open ▲ sau Close ▼. Deconectați alimentarea și orice sursă de rezervă, apoi corectați sensul motorului respectiv: inversând Open și Close; Common și PE-ul de protecție rămân la bornele lor. Dacă ordinea este incorectă, corectați M1/M2. Porniți procesul de învățare de la început. Declanșarea fotocelulei sau a STOP-ului întrerupe procesul și L1 clipește; eliminați cauza și repetați învățarea.
3. Testare și predare
Testați deschiderile și închiderile complete, opritoarele, încetinirile, suprapunerea canaturilor și deblocarea. Verificați fiecare element de siguranță, oprirea și schimbarea sensului după întâlnirea unui obstacol. Instalatorul trebuie să măsoare forțele și să evalueze ansamblul complet. Nu setați o forță mare în loc să reparați poarta care se blochează. Utilizatorul trebuie să primească instrucțiunile și să știe cum să deblocheze în siguranță sistemul de acționare.
Învățare manuală și mixtă: procedura detaliată a unității de comandă. Învățarea automată trebuie efectuată înaintea celei mixte.
Setări și telecomenzi
Setați închiderea automată, timpul de pauză, modul pas cu pas, încetinirea și forța în funcție de poartă. După modificarea forței sau a funcțiilor de siguranță, repetați testele. Intervalele complete, LED-urile și valorile din fabrică sunt prezentate în tabelele de programare ale unității de comandă.
Receptor, telecomandă și antenă
Motorul individual nu are receptor radio încorporat. În unitatea de comandă se montează un receptor SM. NICE OXIBD acceptă și telecomenzi bidirecționale ON3EBD; OXILR utilizați cu ON3ELR. Pentru receptoarele mai vechi OXI alegeți telecomenzile în funcție de codificarea memorată. Aceeași frecvență nu garantează, prin ea însăși, compatibilitatea.
Conectați cablul coaxial în funcție de receptor: la OXIBD, direct la receptor; la OXI, conform schemei unității de comandă. Asocierea și ștergerea telecomenzilor. Ștergerea memoriei radio nu înseamnă resetarea plăcii și nici învățarea pozițiilor.
Ce trebuie verificat în caz de defecțiune
| Simptom | Ce trebuie verificat |
|---|---|
| Poarta nu se mișcă | Alimentarea, blocarea sistemului de deblocare și STOP-ul. Defecțiunile de alimentare sau ale siguranțelor trebuie remediate de un tehnician, cu alimentarea deconectată. |
| Motorul funcționează, canatul rămâne pe loc | Verificați blocarea transmisiei și fixarea brațului; readuceți sistemul de deblocare în poziția blocată. |
| Poarta se oprește sau își schimbă sensul | Verificați mai întâi mișcarea manuală și spațiul brațului, apoi fotocelulele, STOP-ul și opritoarele. Nu măriți forța fără să identificați cauza. |
| Procesul de învățare nu se finalizează | Ordinea și sensul motoarelor, opritoarele și elementele de protecție. La HY7005, verificați și camele limitatoarelor de cursă. |
| Telecomanda nu funcționează, butonul da | Bateria, codificarea, memorarea telecomenzii în receptor și antena. |
| Defecțiune după modificarea fotocelulelor | Adresele și cablurile, apoi repetați detectarea dispozitivelor. |
Numărul de clipiri ale lămpii de semnalizare și ale LED-urilor: diagnosticare și reparații. Înainte de resetare, notați setările. Resetarea plăcii, ștergerea receptorului și o nouă învățare sunt operațiuni diferite; consultați manualul unității instalate.
Verificare și întreținere
Solicitați verificarea întregului ansamblu cel puțin o dată la șase luni; în cazul utilizării intensive sau al unui mediu dificil, verificați-l mai des, conform planului de întreținere. Verificați balamalele, elementele de fixare, jocul brațului, opritoarele, sistemul de deblocare, presetupele și cablurile. Testați fotocelulele și STOP-ul și consemnați verificarea.
În timpul mișcării, stați în afara traiectoriei canatului și a brațului articulat. Nu lăsați copiii să se joace lângă poartă și păstrați telecomenzile în afara razei lor de acțiune. Păstrați liberă zona porții. Curățați suprafețele și ferestrele fotocelulelor fără produse agresive. Nu clătiți motorul cu apă sub presiune. Lăsați intervențiile asupra mecanismului, circuitelor electrice și setărilor de siguranță în seama unui tehnician. Dacă brațul este deteriorat, se aude un zgomot neobișnuit sau sistemul se mișcă spontan, scoateți automatizarea din funcțiune și asigurați repararea acesteia.
Date tehnice NICE HYPPO HY7005
| Tip | Sistem de acționare electromecanic, ireversibil, cu braț articulat, pentru un singur canat. |
|---|---|
| Motor | 230 V AC / 50 Hz |
| Curent | 1,2 A |
| Putere absorbită | 258 W |
| Cuplu | 400 Nm |
| Viteză de rotație | 1,7 rot./min |
| Ciclu de funcționare | 30 % |
| Detectarea poziției | Limitatoare de cursă pentru deschidere și închidere |
| Grad de protecție | IP43 |
| Temperatură de funcționare | −20 până la +50 °C |
| Dimensiuni | 350 × 165 × 242 mm (lățime × adâncime × înălțime totală) |
| Greutate | 13 kg |
| Limitele canatului | Până la 3 m; consultați în graficul limitelor. |
Înălțimea totală de 242 mm include placa de sub corpul sistemului de acționare; în desen, carcasa are înălțimea de 152 mm.
