Descrierea produsului NICE Hyppo 7100 HY7100 – motor pentru porți pliabile cu două canaturi
NICE HYPPO HY7100 – motor pentru poartă pliantă
Motorul NICE HY7100 este destinat porților pliante cu două canaturi. Înainte de a comanda, verificați dimensiunile, greutatea și construcția porții.
NICE HYPPO HY7100 este un motor electromecanic autonom cu braț telescopic pentru o poartă pliantă. Motorul funcționează la 230 V AC și este ireversibil. Necesită o unitate de comandă, alimentare și elemente de siguranță. În cazul unei pene de curent, se poate debloca cu cheia.
Când să alegeți acest motor
HY7100 este destinat unei porți pliante cu braț telescopic. Înainte de alegere, trebuie cunoscute dimensiunile și greutatea fiecărei secțiuni, poziția balamalelor verticale, rezistența la mișcare, spațiul necesar plierii și modul de fixare a motorului.
| Lungimea secțiunii porții pliante | Cel mult 1 500 mm pentru fiecare secțiune, conform desenului de montaj. |
|---|---|
| Greutate și lungime | Limita superioară de greutate este de 200 kg, însă greutatea admisă scade odată cu lungimea. La o lungime de 1,5 m, curba indică o valoare sub 150 kg. |
| Ciclu de funcționare | 30 % |
1,5 m și 200 kg nu reprezintă o combinație admisă simultan. În grafic, axa orizontală reprezintă lungimea secțiunii în metri, iar axa verticală greutatea în kilograme; zona de deasupra curbei, marcată „Ne”, nu este admisă. Valoarea nu indică sarcina admisă pentru întreaga deschidere și nici suma greutăților tuturor secțiunilor. În cazul unui panou plin și al vântului, instalatorul trebuie să evalueze sarcina asupra întregii porți. Procentul ciclului de funcționare nu reprezintă numărul de deschideri pe oră.
Cum funcționează o poartă pliantă
În configurația ilustrată, un motor acționează o pereche de secțiuni pliante. Motorul este fixat pe prima secțiune a perechii pliabile; brațul telescopic conectează mecanismul la a doua secțiune. Pentru o poartă cu două jumătăți pliabile sunt necesare două motoare și o unitate de comandă comună adecvată. Așadar, nu confundați numărul secțiunilor cu numărul motoarelor.
În imagine: 1 – stâlp pentru fotocelulă, 2 – fotocelulă, 3 – selector cu cheie sau tastatură, 4 – unitate de comandă, 5 – lampă de semnalizare, 6 – antenă, 7 – motor HYPPO, 8 – alimentare, 9 – deblocare. Desenul ilustrează principiul ansamblului; accesoriile se aleg în funcție de unitatea de comandă instalată.
Motor separat și unitate de comandă
Această fișă de produs este pentru motorul HY7100 separat, cu braț telescopic. Unitatea de comandă nu este integrată în motor. Unitatea de comandă, elementele de siguranță, receptorul și telecomenzile trebuie alese în funcție de configurația concretă. Înainte de a comanda, verificați disponibilitatea și echipamentele incluse în livrare.
| Model | Motor și detectare | Unitate de comandă actuală compatibilă |
|---|---|---|
| HYPPO HY7100 | 230 V AC; întrerupătoare de limită integrate pentru deschidere și închidere. | MC800 / MCA5R30 |
Următoarele instrucțiuni de conectare și prima pornire se referă la MC800 / MCA5R30. În cazul unei automatizări existente, consultați întotdeauna manualul plăcii instalate efectiv. Tensiunea motorului și alimentarea de la rețea a unității de comandă sunt circuite diferite.
Unitate de comandă compatibilă mai veche: pentru modelele A60 sau A6 originale, urmați manualul aferent. Modelul actual MC800 înlocuiește unitățile de comandă mai vechi; conexiunile și programarea acestora nu trebuie confundate. Pentru un singur motor este disponibilă și MC200, care utilizează o conexiune diferită pentru accesorii, fără BlueBUS.
Montarea motorului telescopic
Montajul, conectarea electrică și verificările de siguranță trebuie efectuate de un tehnician calificat. Înainte de a începe lucrul, deconectați alimentarea de la rețea și orice sursă de rezervă și asigurați secțiunile porții împotriva mișcării necontrolate.
- Verificați rezistența ambelor secțiuni și a balamalelor. Întreaga pereche de secțiuni pliabile trebuie să se deplaseze manual, fără probleme, pe toată cursa, fără blocări și fără joc excesiv.
- Montați opritoare mecanice solide pentru închidere și deschidere, adecvate construcției alese și procesului de învățare al unității de comandă.
- Evaluați zonele de strivire de la balamaua de capăt și cea din mijloc, între secțiunile care se pliază și în zona brațului telescopic. Poziționarea dispozitivelor de protecție trebuie să țină cont de întreaga cursă a porții.
- Motorul, brațul, cablurile și mecanismul de deblocare nu trebuie să lovească cadrul, peretele sau cealaltă secțiune. Fixați-le pe o parte portantă a construcției.
Dimensiunile secțiunilor pliante și fixarea
| Ambele secțiuni indicate | Fiecare de cel mult 1 500 mm; această dimensiune nu reprezintă lungimea admisă pentru un singur canat rigid complet. |
|---|---|
| Cota de la balamaua centrală, pe partea motorului | Max. 200 mm, în poziția indicată în imagine. |
| Cota de la punctul de fixare a brațului telescopic | Min. 150 mm, în poziția indicată în imagine. |
Valorile de 200 și 150 mm se referă la puncte specifice din desen. Acestea nu reprezintă secțiunea transversală a stâlpului și nici o distanță universală de la motor la margine. La montaj, respectați geometria ilustrată a brațului telescopic și a secțiunilor pliabile.
Placă portantă și braț telescopic
- Stabiliți dacă montajul este pe stânga sau pe dreapta privind din interior. Înainte de fixare, verificați întreaga cursă a ambelor secțiuni.
- Placa portantă a motorului A și suportul frontal B poziționați conform desenului porții pliabile. A/B desemnează aici componentele de fixare, nu cotele din tabelul brațului articulat.
- Înșurubați motorul pe placa de susținere. Pentru adaptarea pe partea corespunzătoare, poziția plăcii poate fi rotită la 180°, conform ilustrației de montaj.
- Asamblați brațul telescopic cu șaibele și elementele de fixare conform desenului. Lubrifiați șuruburile înainte de asamblare, conform instrucțiunilor.
- Cu motorul deblocat, verificați manual întreaga cursă. Corectați micile abateri de aliniere folosind găurile alungite, apoi strângeți definitiv elementele de fixare.
Capacul și cablurile
Cablul către motorul montat pe componenta mobilă trebuie să rămână protejat chiar și atunci când poarta este pliată complet. Asigurați jocul necesar al cablului și protecția împotriva solicitării la tracțiune; cablul nu trebuie să se agațe de balama sau de braț. După finalizarea reglajelor, fixați capacul și mânerul și verificați presetupele.
Deblocare manuală
- Opriți automatizarea, deconectați alimentarea și asigurați componentele pliabile împotriva mișcării accidentale.
- Glisați în sus capacul încuietorii, introduceți cheia și rotiți-o în sensul acelor de ceasornic.
- Rotiți mânerul conform ilustrației, apoi deplasați poarta manual. Țineți mâinile departe de balamale și de spațiul dintre componentele care se pliază.
- Înainte de operarea automată, readuceți mânerul în poziția verticală blocată, verificați cuplarea transmisiei, scoateți cheia și închideți capacul încuietorii.
Dacă nu există o altă cale de acces, pregătiți de la montare posibilitatea deblocării din exterior. NICE KIO cu cablul KA1 alegeți în funcție de montajul concret; funcționarea întregului ansamblu trebuie testată înainte de predare.
Accesorii pentru unitatea de comandă selectată
Motorul nu înlocuiește unitatea de comandă sau elementele de siguranță. Amplasarea fotocelulelor și a muchiilor sensibile trebuie să țină cont și de plierea componentelor, precum și de spațiul dintre acestea.
| Componentă | Selecție | Aspecte de avut în vedere |
|---|---|---|
| Unitate de comandă | MC800 | Comandă separată pentru unul sau două motoare; alegeți în funcție de tensiune și de detectarea poziției. |
| Fotocelule | EPMB, EPM la MC800 | BlueBUS fără polaritate; EPM cu releu numai conform schemei de conectare acceptate de unitatea de comandă. |
| Lampă de semnalizare | ELAC | FLASH 230 V AC la MC800; ELDC de joasă tensiune nu este compatibil aici. |
| Receptor și telecomenzi | OXIBD, MYGO4 | Receptor cu montare în soclu SM; telecomanda trebuie să fie compatibilă cu codarea receptorului. |
| Selector cu cheie | EKS | Contact fără potențial C–NO către intrarea de comandă; nu aplicați tensiune externă. |
| Încuietoare electrică | PLA10, PLA11 | Pentru o construcție adecvată a sistemului de blocare; ieșire ELS 12 V AC, max. 15 VA. |
| Deblocare din exterior | KIO + KA1 | Acces la deblocarea manuală în cazul unei pene de curent. |
Cablarea și conectarea electrică
Pozați și protejați cablul de alimentare, conductoarele motorului și semnalele de joasă tensiune în funcție de tensiune și de mediu. Alimentarea unității de comandă include L, N și PE; protejați-o cu o siguranță adecvată și cu un dispozitiv de deconectare completă. Asigurați cablurile cu presetupe și dispozitive de protecție împotriva solicitării la tracțiune.
| Circuit | Cablu | Utilizare |
|---|---|---|
| Alimentarea unității de comandă | 3 × 1,5 mm² | Până la 30 m; L, N și PE. Pentru cabluri de alimentare mai lungi, utilizați 3 × 2,5 mm² și împământare de protecție pentru automatizare, conform instrucțiunilor unității de comandă. |
| Motor | 4 × 1,5 mm² | Până la 10 m; deschidere, comun, închidere și PE de protecție. |
| BlueBUS | 2 × 0,5 mm² | Până la 20 m; pentru distanțe de peste 20 m și de până la 40 m, utilizați 2 × 1 mm². Fără polaritate. |
| Lampă de semnalizare | 2 × 1,5 mm² | Până la 20 m, FLASH alimentat de la rețea. |
| Încuietoare electrică | 2 × 1 mm² | Până la 10 m; ieșire 12 V AC / max. 15 VA. |
| Selector cu cheie | 4 × 0,5 mm² | Până la 50 m; alternativ, două cabluri de 2 × 0,5 mm². |
| Antenă | RG58 | Până la 20 m; se recomandă o lungime sub 5 m. |
Secțiunea și traseul trebuie verificate de instalator în funcție de lungimea cablurilor și de instrucțiunile unității de comandă instalate.
Conectarea motorului și a unității de comandă
HY7100 are un motor de 230 V AC și întrerupătoare de limită încorporate. Procedura pentru centrală de mai jos este valabilă pentru MC800 cu placa MCA5R30 și OutSTB. Pentru MC200 sau modelul mai vechi A60, folosiți manualul aferent.
| Motorul din stânga | Bloc de borne Open / Common / Close (deschidere / comun / închidere). PE se conectează la borna de protecție separată. |
|---|---|
| Motorul din dreapta | Față de motorul din stânga, se inversează Open și Close. Common și PE nu se inversează. |
| O singură parte pliantă | La MC800, folosiți M2; M1 rămâne neutilizat. |
| Două părți pliante | M2 se deschide primul, M1 se închide primul. |

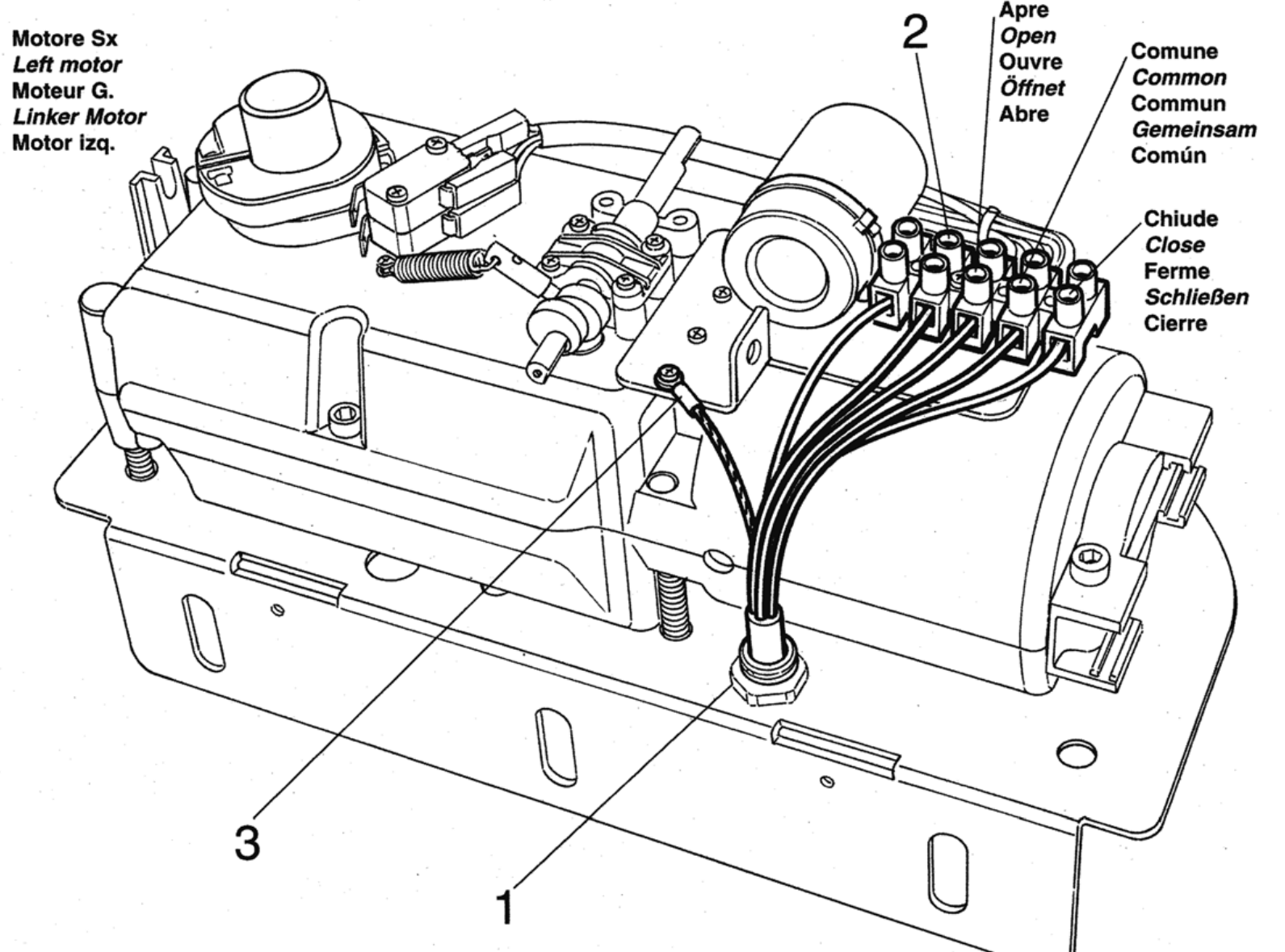

1 este presetupa pentru cablu, 2 blocul de borne al motorului, 3 împământarea de protecție. Circuitul motorului de curent alternativ nu are polaritate DC +/−. Cuplul se reglează la centrală.
MC800 – borne pentru accesorii și polaritate
| 3 / 4 – alimentare | 3 = 0 V (−), 4 = Common +24 V DC (+), în total max. 200 mA pentru dispozitive auxiliare. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; alimentare comutată pentru fotocelule cu releu, max. 4 W. Se dezactivează în modul Standby. Nu îl confundați cu OGI de pe placa mai veche. |
| 6 / 7 – BlueBUS | Alimentare și date prin două fire; fără polaritate +/−. |
| 1 / 2 – ELS | Încuietoare electrică 12 V AC, max. 15 VA; fără polaritate DC. |
| FLASH | Lampă de semnalizare cu autointermitență 230 V AC, max. 21 W; de exemplu ELAC. Nu conectați aici modelul ELDC de joasă tensiune. |
| 4 / 13 – SbS | Fără potențial NO contact între Common 4 și SbS 13 pentru comandă pas cu pas; contactul nu are polaritate. |
| 4 / 14 și 4 / 15 | Fără potențial NO contact pentru deschidere (14) sau închidere (15). |
| 4 / 12 – STOP | Intrare de siguranță învățată NO, NC sau 8,2 kΩ; contactele nu au polaritate. |
| 8–11 – AUX | Limitatoare de cursă: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LED-ul LP stins. Fotocelule cu releu: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 devine STOP; LED-ul LP aprins. Aceste funcții AUX se exclud reciproc. Intrările AUX neutilizate rămân libere. |

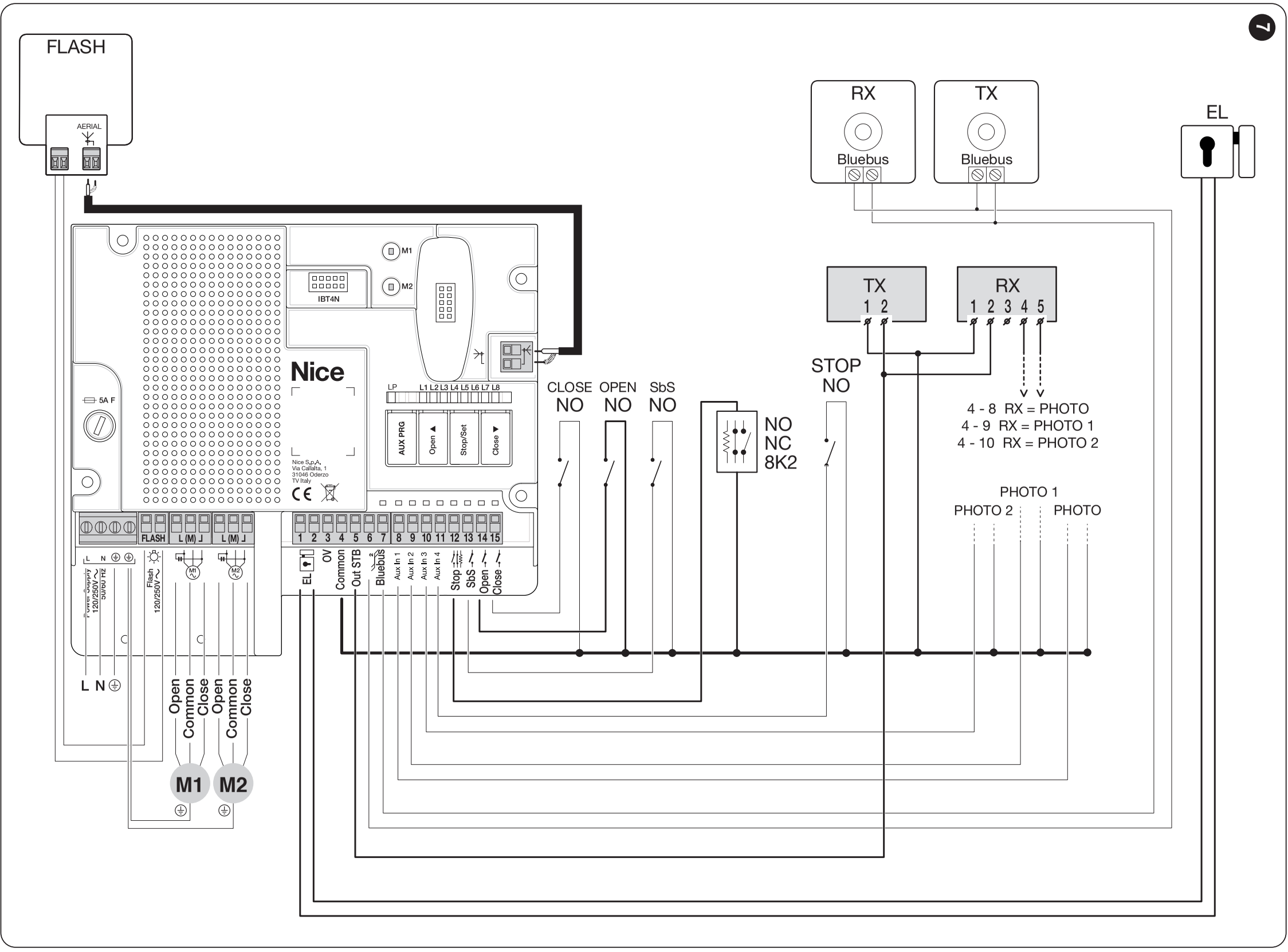

Schema ilustrează conectarea combinată a releului și a BlueBUS cu Standby activat. Alimentați TX/RX cu releu conform schemei, de la OutSTB; pentru alt mod, folosiți schema corespunzătoare a centralei. Microîntrerupătoarele HY7100 sunt integrate în circuitul motorului. Nu derivați contacte fără potențial de la blocul de borne Open/Common/Close către AUX. Configurarea AUX.

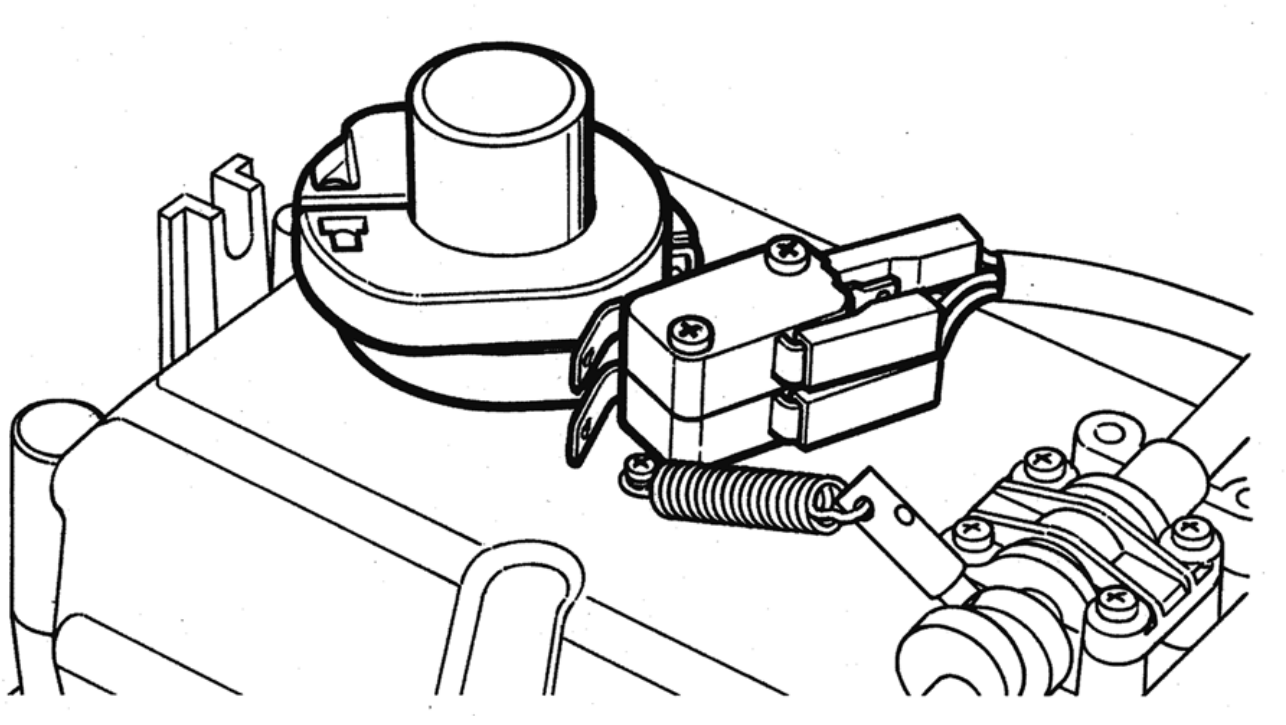

Reglarea limitatoarelor de cursă HY7100
- Deconectați alimentarea, deblocați motorul și deplasați manual canatul în poziția închis, până la opritorul mecanic.
- Rotiți cama corespunzătoare până auziți microîntrerupătorul cuplând. Reglați cealaltă camă cu canatul deschis, pentru sensul opus.
- Readuceți mânerul în poziția verticală de blocare.
- În timpul testului comandat, verificați sensul de deplasare, oprirea și oprirea în dreptul opritoarelor. Înainte de orice intervenție suplimentară asupra camelor, deconectați din nou alimentarea.
- După test, deconectați din nou alimentarea. Abia apoi strângeți șuruburile de fixare ale camelor și montați capacul.
Opritoarele mecanice rămân necesare. Reglarea camelor din motor este o operațiune diferită de învățarea cursei la MC800.
Fotocelule și intrări de siguranță
Poziționați fotocelulele în funcție de mișcarea părților pliante și de riscurile porții. Aliniați corect TX/RX. Protecția zonei de trecere nu înlocuiește protecția zonelor de strivire de la balama și braț.
MC800 acceptă fotocelule BlueBUS și cu releu, inclusiv combinația acestora conform schemei corecte. Modul AUX și alimentarea TX/RX trebuie să corespundă conexiunilor și setării Standby sau fototestului. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB și F210B au două fire fără polaritate. TX și RX ale aceleiași perechi trebuie să aibă aceeași setare a jumperelor; o pereche suplimentară are o adresă diferită. Adresa PHOTO 3 nu este permisă pe MC800.
Cu releu EPM, EPMOR sau EPMA necesită configurarea AUX pentru fotocelule cu LP iluminat. Contact RX C–NC se conectează între Common 4 și 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Conectați alimentarea și testul TX/RX conform modului de funcționare, inclusiv polaritatea 3− / 4+ și OutSTB 5+. La EPM, atât TX, cât și RX au borna 1 = + și 2 = − la alimentarea DC; RX are 4 = COM și 5 = NC. Aceste numere nu se aplică automat altui model de fotocelulă. Nu este suficient să conectați contactul fără alimentare și configurare. Procedura pentru fotocelule cu releu.
La configurația cu MC800 sunt necesare muchii de siguranță sensibile. Tipul și amplasarea acestora trebuie stabilite de instalator astfel încât configurația să treacă testul de impact în toate condițiile de funcționare. Conectarea muchiei la intrarea de siguranță STOP.
Testați fiecare pereche la deschidere și la închidere, funcția STOP și toate muchiile de siguranță sensibile instalate. Nu dezactivați un element de siguranță printr-o punte pentru a face poarta să pornească.
Prima pornire și programarea
Pașii sunt efectuați de instalator după verificarea mecanică și electrică. Asigurați motorul în modul automat și verificați opritoarele, cursa liberă și M1/M2. La prima mișcare, fiți pregătit să opriți poarta.
Reglați limitatoarele de cursă HY7100. Înainte de programare, verificați dacă forța setată pe MC800 este adecvată, parametrul de nivel II/L6. HY7100 este electromecanic; funcția de menținere a presiunii pentru motoarele hidraulice nu se activează pentru acesta.
După pornirea alimentării, BlueBUS trebuie să clipească aproximativ o dată pe secundă, LED-urile fotocelulelor TX/RX BlueBUS conectate trebuie să clipească, iar lampa FLASH trebuie să fie stinsă. Dacă una dintre verificări nu este satisfăcătoare, deconectați alimentarea și orice sursă de rezervă și verificați conexiunile înainte de a continua.

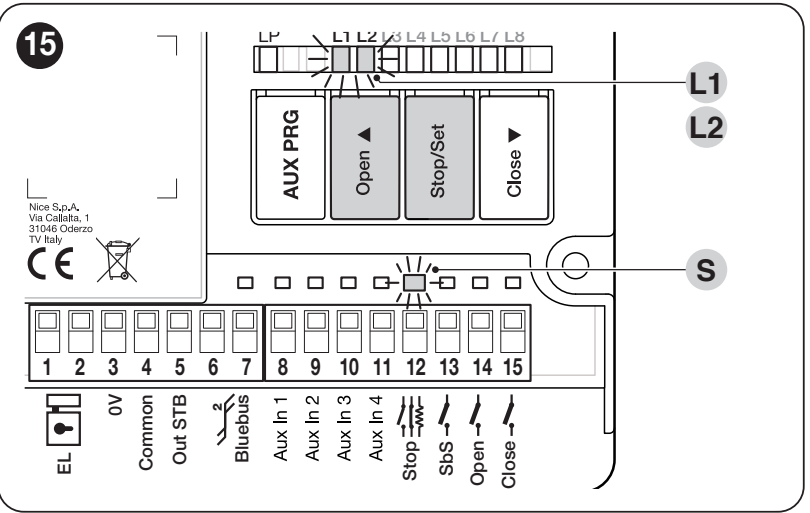

1. Recunoașterea dispozitivelor
- Țineți apăsate simultan Open ▲ + Stop/Set.
- Eliberați ambele butoane când L1/L2 încep să clipească rapid, după aproximativ 3 secunde.
- Așteptați finalizarea. Succes: STOP se aprinde, L1/L2 se sting. L3/L4 pot clipi pentru a indica faptul că este necesară programarea pozițiilor.
Repetați procedura după adăugarea sau eliminarea unui dispozitiv BlueBUS/STOP. Efectuați programarea și fără accesorii conectate.
2. Programarea automată a pozițiilor
- Țineți apăsate simultan Stop/Set + Close ▼.
- Eliberați butoanele când L3/L4 încep să clipească rapid, după aproximativ 3 secunde.
- Urmăriți: Închidere M1, închidere M2, deschidere M2, deschidere M1, închidere M1 și închidere M2; de fiecare dată până la opritorul corespunzător. La un singur motor, se mișcă doar M2.
- Succesul este confirmat de stingerea L3/L4.
Dacă unul dintre motoare se deschide în loc să se închidă în primele mișcări de închidere, opriți programarea cu butonul Open ▲ sau Close ▼. Deconectați alimentarea și orice sursă de rezervă și corectați sensul motorului respectiv: inversând Open și Close; Common și PE de protecție rămân la bornele lor. La două motoare, dacă ordinea este greșită, corectați M1/M2. Reluați programarea de la început. Intervenția fotocelulei sau a STOP întrerupe programarea și L1 clipește; eliminați cauza și repetați programarea.
3. Testare și predare
Testați deschiderea și închiderea complete, opritoarele, încetinirile, sincronizarea celor două jumătăți pliabile și deblocarea. Verificați fiecare element de siguranță, oprirea și schimbarea sensului la întâlnirea cu un obstacol. Instalatorul trebuie să măsoare forțele și să evalueze ansamblul complet. Nu setați o forță mare în loc să remediați blocarea porții. Utilizatorul trebuie să primească manualul și să știe cum să deblocheze în siguranță sistemul de acționare.
Programare manuală și mixtă: procedura detaliată pentru unitatea de comandă. Programarea mixtă este precedată de programarea automată.
Setări și telecomenzi
Setați închiderea automată, pauza, comanda pas cu pas, încetinirea și forța în funcție de poartă. După modificarea forței sau a funcțiilor de siguranță, repetați testele. Intervalele complete, LED-urile și valorile din fabrică sunt prezentate în tabelele de programare ale unității de comandă.
Receptor, telecomandă și antenă
Motorul nu are receptor radio încorporat. În unitatea de comandă se montează un receptor SM. NICE OXIBD acceptă și comunicația bidirecțională ON3EBD; OXILR utilizați cu ON3ELR. Pentru modelul mai vechi OXI alegeți emițătoarele în funcție de codarea memorată. Aceeași frecvență nu garantează, de una singură, compatibilitatea.
Conectați cablul coaxial conform receptorului: la OXIBD direct la receptor, iar la OXI conform schemei unității de comandă. Asocierea și ștergerea telecomenzilor. Ștergerea memoriei radio nu resetează placa și nici nu programează pozițiile.
Ce trebuie verificat în caz de defecțiune
| Simptom | Ce trebuie verificat |
|---|---|
| Poarta nu se mișcă | Alimentarea, blocarea deblocării și STOP. Defecțiunile de alimentare sau ale siguranțelor trebuie remediate de un tehnician, cu alimentarea deconectată. |
| Motorul funcționează, dar canatul stă pe loc | Angrenajul este blocat și brațul este fixat; readuceți mecanismul de deblocare în poziția blocată. |
| Poarta se oprește sau revine | Verificați mai întâi mișcarea manuală și spațiul brațului, apoi fotocelulele, STOP și opritoarele. Nu măriți forța fără să identificați cauza. |
| Programarea nu se finalizează | Ordinea și sensul motoarelor, opritoarele și elementele de protecție. La HY7100, verificați și camele limitatoarelor de cursă. |
| Telecomanda nu funcționează, dar butonul da | Bateria, codarea, memorarea emițătorului în receptor și antena. |
| Defecțiune după modificarea fotocelulelor | Adresele și cablurile, apoi repetați recunoașterea dispozitivelor. |
Numărul de clipiri ale lămpii și ale LED-urilor: diagnosticare și reparații. Înainte de resetare, notați setările. Resetarea plăcii, ștergerea receptorului și reînvățarea sunt operațiuni diferite; consultați manualul unității instalate.
Verificare și întreținere
Solicitați verificarea întregului sistem de automatizare cel puțin o dată la șase luni; în cazul utilizării intense sau al unui mediu solicitant, efectuați verificarea mai des, conform planului de întreținere. Tehnicianul va verifica balamalele de capăt și cele intermediare, fixarea motorului, brațul telescopic, opritoarele, traseul cablurilor, deblocarea și toate elementele de siguranță. Va consemna rezultatul în registrul de întreținere.
În timpul mișcării, nu intrați între elementele care se pliază și nici în raza de acțiune a brațului. Nu permiteți copiilor să se joace lângă poartă și păstrați telecomenzile în afara accesului lor. Utilizatorul poate efectua doar deblocarea manuală în condiții de siguranță și curățarea obișnuită a suprafețelor accesibile; reparațiile, intervențiile electrice și modificarea setărilor de siguranță trebuie efectuate de un tehnician. În caz de defecțiune, scoateți poarta din funcțiune și asigurați-o.
Specificații tehnice NICE HYPPO HY7100
| Tip | Motor electromecanic ireversibil cu braț telescopic pentru poartă pliantă. |
|---|---|
| Tensiunea motorului | 230 V AC |
| Curent | 1,2 A |
| Putere absorbită | 250 W |
| Cuplu | 400 Nm |
| Viteză de rotație | 1,7 rot./min |
| Timp de deschidere declarat de producător | 12 s |
| Ciclu de funcționare | 30 % |
| Detectarea poziției | Limitatoare de cursă pentru deschidere și închidere |
| Condensator | Încorporat, 10 µF |
| Grad de protecție | IP43 |
| Temperatură de funcționare | −20 până la +70 °C |
| Greutatea motorului | 13 kg |
| Dimensiuni | 350 × 165 × 242 mm; corpul cu placa de montaj conform desenului. |
| Limitele elementului pliant | Maximum 1 500 mm; greutatea conform graficului. Valorile maxime ale lungimii și greutății nu se aplică simultan. |
Timpul de deschidere nu este garantat pentru orice poartă pliantă. Depinde de geometrie, de setările sistemului de comandă și de sarcină. În cazul unui sistem de acționare mai vechi, sunt decisive plăcuța de identificare a producătorului și manualul corespunzător.
