Opritoare, zăvoare și accesorii pentru porți batante

Opritorul stabilește poziția finală, zăvorul fixează canatul, iar o încuietoare potrivită îl încuiă. Alegeți-le împreună cu cadrul, finisajul final al suprafeței de acces și modul de acționare. La o poartă automatizată, sistemul de blocare trebuie să fie compatibil cu motorul; un zăvor manual obișnuit trebuie eliberat înainte de pornirea acestuia.

Înainte de comandă, verificați întregul ansamblu

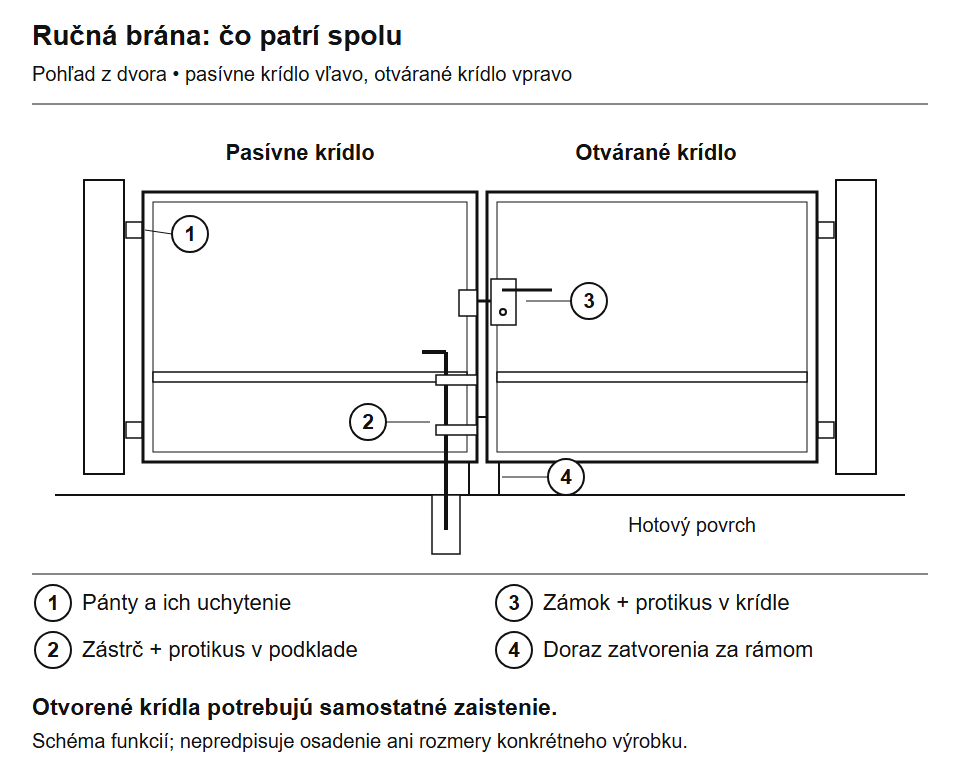

Principiul unui ansamblu manual, văzut din curte. Balamalele și umplutura se dimensionează separat; canaturile deschise au nevoie de un sistem propriu de fixare. Faceți clic pentru a mări.

Înapoi la cuprinsul articolului

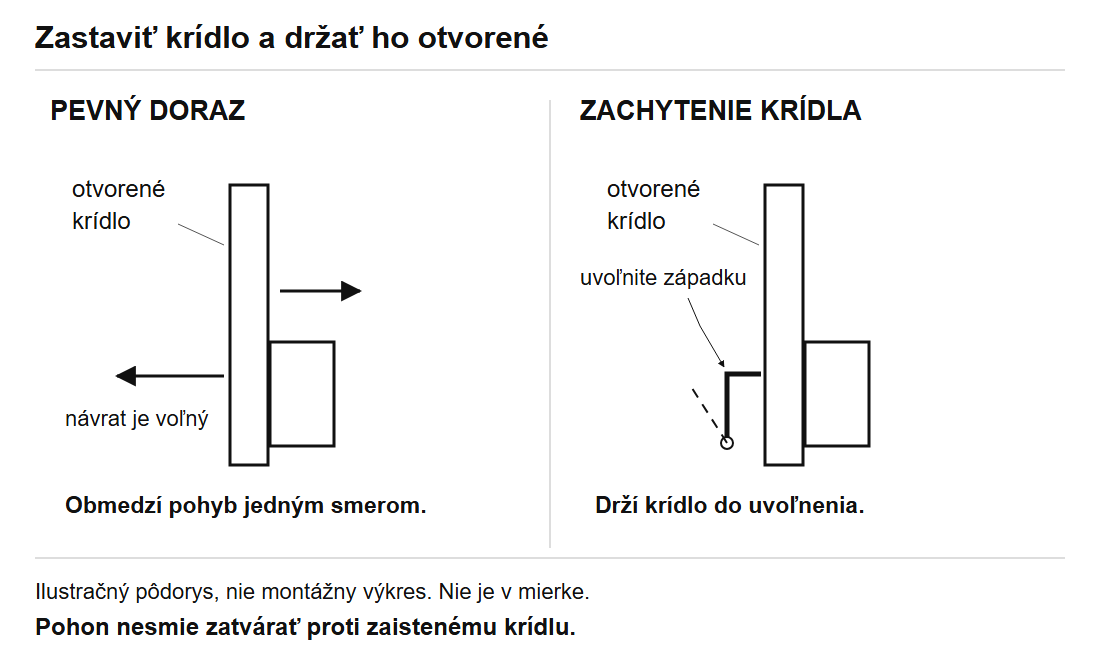

Ce oprește poarta și ce o menține pe loc

Pentru automatizare, alegeți opritoarele conform instrucțiunilor motorului. Timpul de funcționare memorat nu înlocuiește în mod general un opritor mecanic. Dispozitivul fix de fixare a canatului deschis nu trebuie să rămână blocat când motorul începe închiderea.

Montați opritorul în funcție de pavajul finit

Înainte de găurire, verificați contactul cu cadrul, distanța față de sol sub mașină și traiectoria ambelor canaturi. Pavajul montat ulterior poate modifica spațiul de sub cadru și cursa necesară a zăvorului. Alegeți elemente de ancorare potrivite pentru suportul portant; este posibil ca o simplă placă subțire de pavaj să nu fie suficientă.

În cazul unei mașini cu gardă joasă, verificați și trecerea peste opritor. Pietrișul, frunzele și zăpada trebuie să poată fi îndepărtate din zăvor și din orificiul acestuia. Mențineți scurgerea apei liberă; orificiul de drenaj nu garantează de unul singur protecția împotriva înghețului.

Exemplu: pavaj finit și mașină cu gardă joasă

Alegeți un opritor central și un zăvor inferior. Contează înălțimea marginii inferioare a cadrului, traiectoria mașinii și suportul portant de sub pavaj.

1. Închideți și aliniați canaturile. Măsurați distanța dintre suprafața finită și cadru în dreptul opritorului, precum și locul până la care ajunge tija zăvorului.
2. Comparați înălțimea opritorului cu punctul de contact de pe cadru și cu garda reală a mașinii la trecere. În cazul unei schimbări de pantă, garda la sol indicată în catalog nu este suficientă.
3. Dacă alegeți bucșa îngropată EGS, poziția finală trebuie stabilită cu un opritor separat. Pentru SABO, evaluați simultan suprafața de oprire, orificiul pentru tijă, ancorarea și curățarea.

Piese și instrucțiuni conexe: opritoare, EGS și SABO, alegerea zăvorului.

Înapoi la cuprinsul articolului

Cum să alegeți un zăvor cu o contrapiesă potrivită

La o poartă manuală cu două canaturi, canatul pasiv este adesea fixat cu un zăvor inferior. Alegeți-l numai după ce ați stabilit poziția cadrului închis și înălțimea finală a suprafeței.

1. Măsurați cursa: distanța dintre punctul de fixare a zăvorului și contrapiesă. Comparați lungimea totală și cursa utilă a produsului.
2. Comparați tija și orificiul: diametrul, poziția și adâncimea de introducere necesară, conform desenului produsului.
3. Verificați manevrarea: spațiul necesar mânerului, mișcarea acestuia și fixarea tijei ridicate, astfel încât să nu atingă solul la deschidere.
4. Alegeți contrapiesa: bucșă îngropată sau opritor cu orificiu. Stabiliți modul de ancorare, drenajul și accesul pentru curățare.

Opritoare și zăvoare

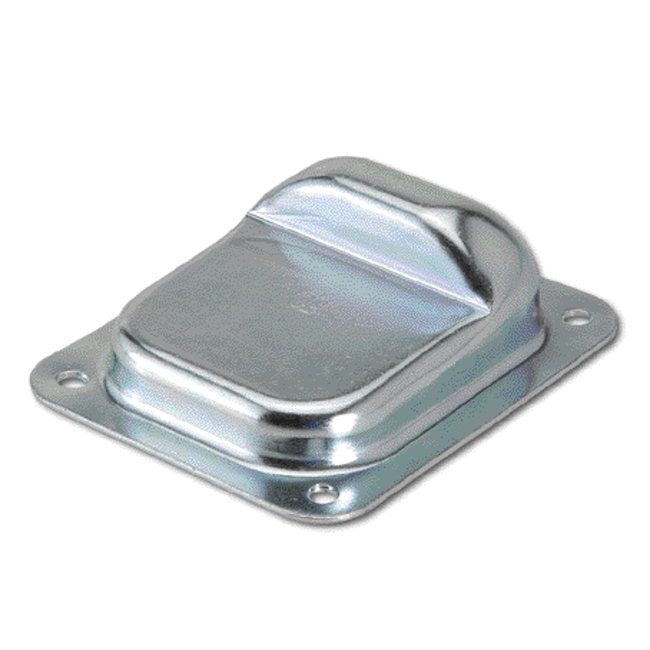

	Opritor inferior cu montaj prin înșurubare Pentru stabilirea precisă a poziției de închidere. Montajul se adaptează la suport și la locul din zona de trecere.

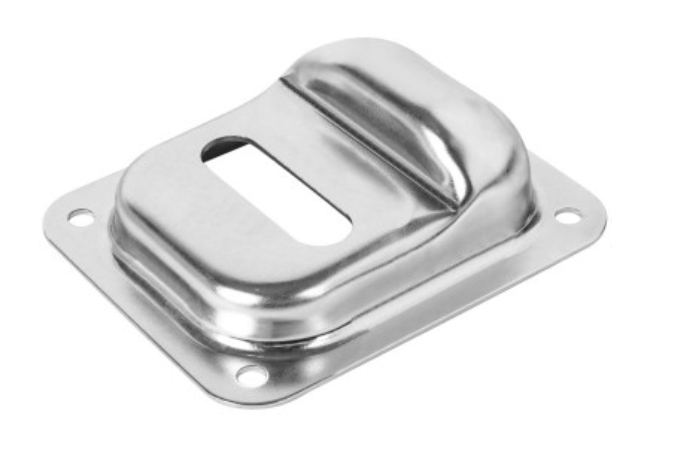

	Opritor cu orificiu pentru zăvor Într-un ansamblu manual, poate funcționa împreună cu zăvorul; orificiul și zăvorul trebuie alese în dimensiuni compatibile.

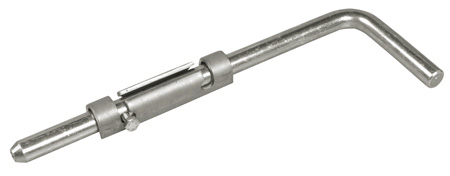

	Zăvor galvanizat pentru poartă Zăvor cu prindere prin înșurubare pentru fixarea canatului în sol; alegeți lungimea și contrapiesa.

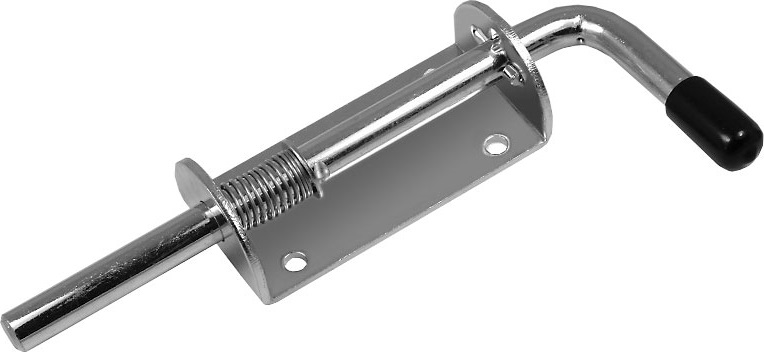

	Zăvor pentru poartă cu arc Variantă cu arc, pentru acționare manuală. Verificați sistemul de blocare și montajul în raport cu produsul concret.

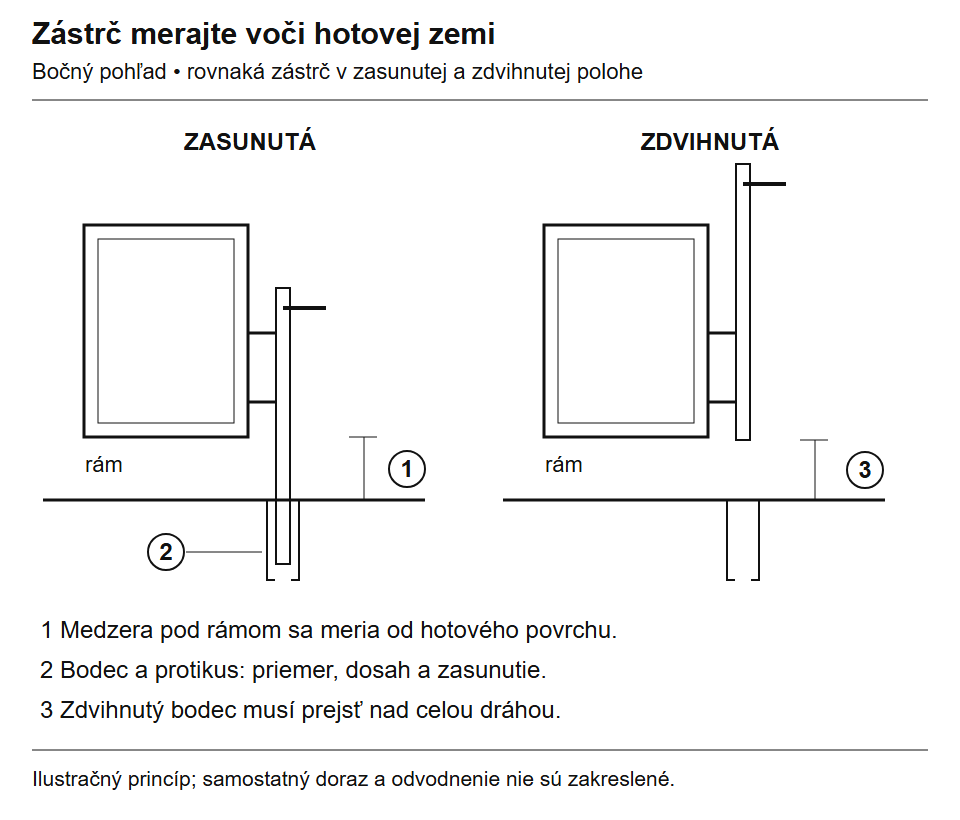

Măsurați atât poziția coborâtă, cât și poziția ridicată. La deschidere, bolțul nu trebuie să atingă punctul mai înalt al căii de acces. Faceți clic pentru mărire.

Manșon EGS sau opritor SABO?

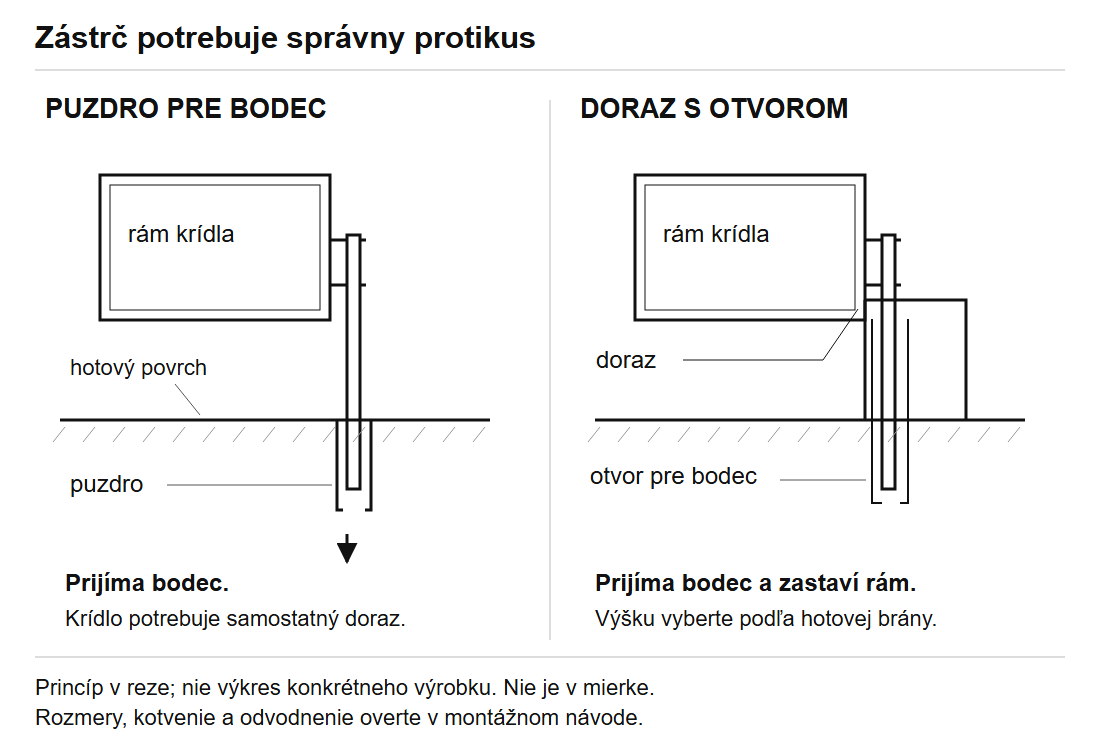

EGS este un manșon îngropat pentru bolț, cu evacuare pentru apă. Nu are placă de oprire, deci nu stabilește singur poziția finală a canatului. SABO combină opritorul inferior cu o gaură pentru zăvor. Alegeți-l în funcție de distanța dintre solul finisat și marginea inferioară a canatului, dimensiunea bolțului și instrucțiunile de montaj.

Manșon și opritor din gamă

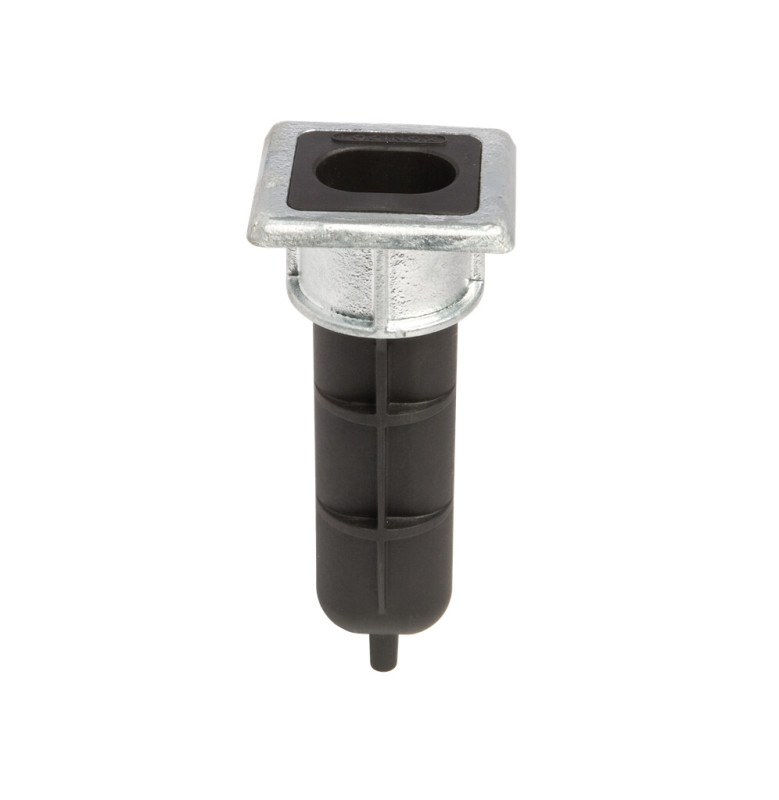

	Locinox EGS – manșon pentru zăvor Manșon îngropat pentru bolț, cu evacuare pentru apă. Nu are placă de oprire; stabiliți separat poziția finală a canatului.

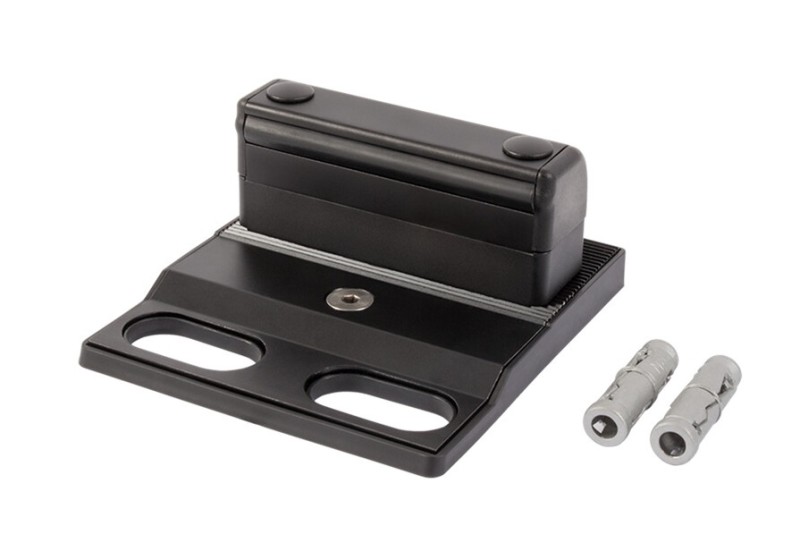

	Locinox SABO – opritor cu gaură Opritor inferior cu gaură pentru zăvor. Alegeți în funcție de distanța deasupra pavajului finisat și de dimensiunea bolțului.

Două exemple de blocare a unei porți cu acționare manuală

Pentru ambele soluții, verificați dacă bolțul ridicat este în afara întregii traiectorii și dacă fiecare canat deschis are propriul sistem de blocare adecvat. Dacă se va monta ulterior un sistem de acționare, adaptați blocarea manuală la funcționarea automată.

Înapoi la cuprinsul articolului

Zăvor cu încuietoare sau montaj în cadru

Opritorul singur sau un zăvor obișnuit, fără încuietoare, nu blochează poarta. Alegeți o încuietoare sau un zăvor cu încuietoare, de exemplu KEYDROP. Pentru montajul ascuns SUBY, verificați mai întâi spațiul interior al profilului și grosimea peretelui; pregătiți orificiul de montaj conform desenului produsului.

Blocare și montaj în profil

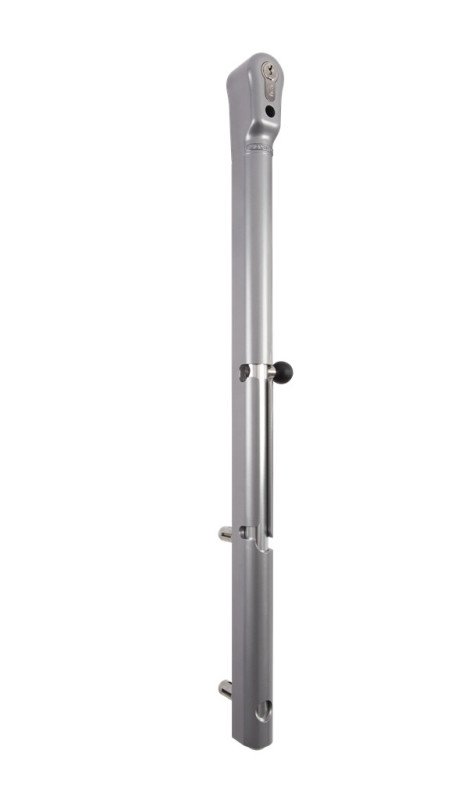

	Locinox KEYDROP – zăvor cu încuietoare Zăvor care se încuie cu cheia. Verificați spațiul disponibil pe profil, cursa necesară și poziția piesei de cuplare.

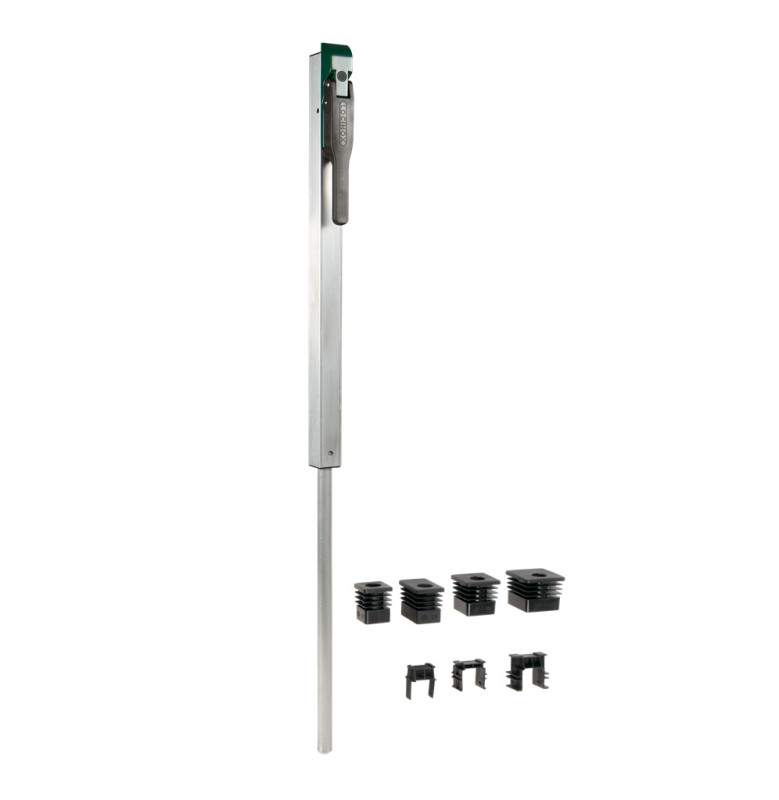

	Locinox SUBY – zăvor pentru montaj în profil Zăvor montat în profilul canatului. Înainte de decuparea orificiului, verificați profilul, grosimea peretelui și desenul de montaj.

Locinox VSF are o configurație diferită: mânerul său poate fi blocat de celălalt canat când poarta este închisă. Nu confundați acest sistem de blocare cu montajul SUBY în interiorul profilului. Alte dimensiuni și variante sunt disponibile în categoria zăvoare pentru porți batante.

Înapoi la cuprinsul articolului

Încuietoarea electrică trebuie să fie compatibilă cu sistemul de acționare

Verificați necesitatea unei încuietori înainte de pregătirea cablajului. Pentru M-Fab, producătorul recomandă o încuietoare electrică la canatele cu lățimea de peste 2,5 m; această limită nu se aplică tuturor motoarelor. Pentru un alt sistem de acționare, consultați instrucțiunile acestuia.

NICE PLA10 este o încuietoare electrică verticală, iar PLA11 este una orizontală; ambele funcționează la 12 V AC. Verificați ieșirea și modul de comandă în instrucțiunile unității de comandă instalate efectiv. Tensiunea motorului nu determină alimentarea încuietorii.

O altă opțiune este un zăvor inferior cu acționare electrică. Acesta trebuie să se deblocheze complet înainte de mișcarea canatului și să se retragă numai când acesta se află în poziția corectă. Verificați alimentarea necesară, semnalul de comandă, piesa de cuplare și metoda de deblocare de urgență.

În cazul unei pene de curent în funcție de model, sistemul electric de blocare poate rămâne încuiat sau se poate debloca. Verificați caracteristicile modelului exact și accesul la cheie. Deblocarea zăvorului nu eliberează singură motorul blocat; consultați și secțiunea despre deblocarea manuală și alimentarea de rezervă a sistemului de acționare.

Înapoi la cuprinsul articolului

Suprapunerea stabilește ordinea de mișcare a canatelor

Dacă un canat are o platbandă de acoperire care îl suprapune pe celălalt, la deschidere trebuie eliberat primul, iar la închidere trebuie să ajungă ultimul. Testați mai întâi manual această mișcare. Apoi setați ordinea și temporizarea corecte în unitatea de comandă respectivă; nu deduceți numerele motoarelor după partea stângă sau dreaptă.

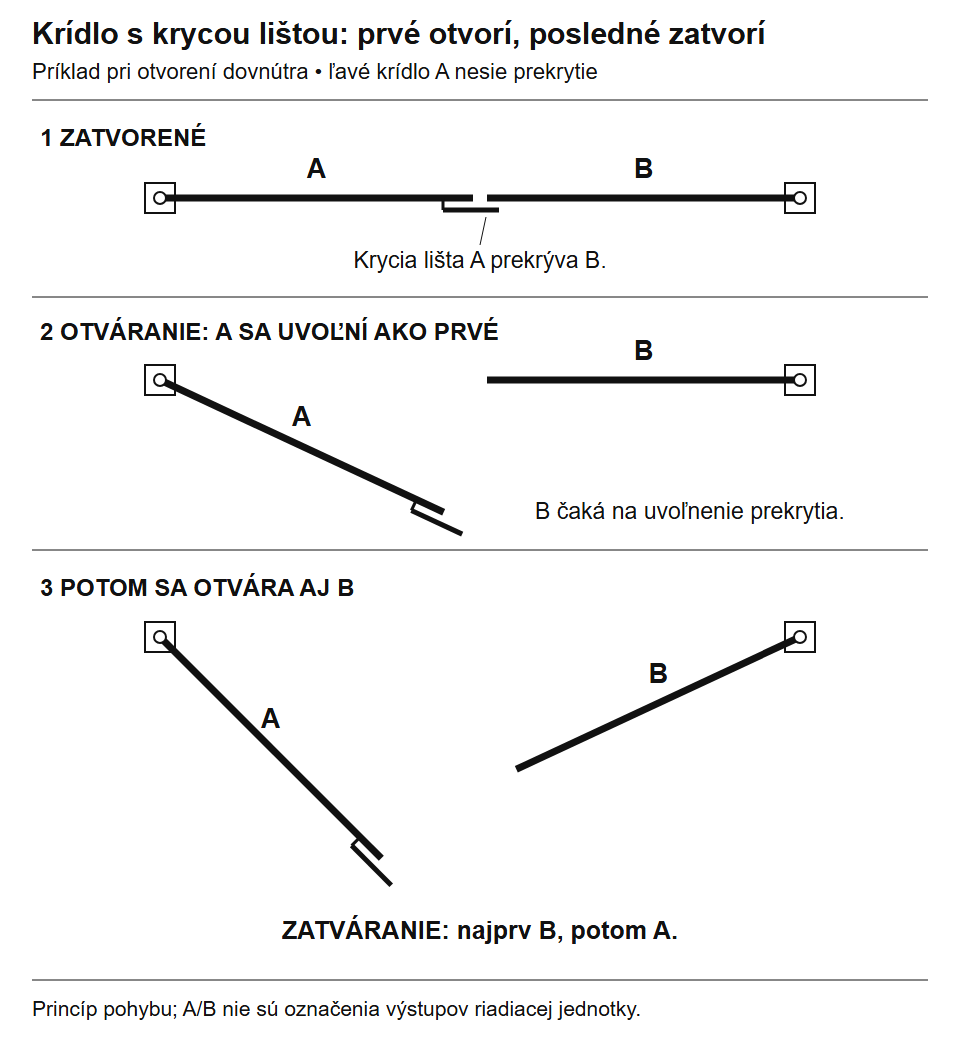

În acest exemplu, canatul stâng A poartă platbanda; dacă suprapunerea este inversă, rolurile se schimbă. Numerele motoarelor și setarea temporizării sunt indicate în instrucțiunile unității de comandă. Faceți clic pentru mărire.

La o poartă cu acționare manuală, închideți și blocați mai întâi canatul pasiv, apoi închideți canatul activ. Opritorul și piesa de cuplare trebuie să se potrivească în această poziție. Nu forțați închiderea cu încuietoarea sau zăvorul pentru a compensa un cadru lăsat sau deformat. În cazul canatelor de lățimi diferite evaluați separat fiecare motor și fiecare traiectorie.

Înapoi la cuprinsul articolului

Cum veți acționa poarta zi de zi

Înainte de comandă, verificați ce include setul sistemului de acționare. Este posibil ca receptorul, telecomenzile, fotocelulele sau lampa de semnalizare să fie deja incluse. Alegeți accesoriile în funcție de tipul exact al unității de comandă și de persoanele care vor utiliza poarta.

Alegeți locul pentru buton sau tastatură astfel încât utilizatorul să stea în afara zonei de mișcare a canatului și a brațului sistemului de acționare în timp ce introduce comanda. Un selector electric cu cheie trimite o comandă unității de comandă; în cazul unei pene de curent, acesta nu înlocuiește cheia mecanică de deblocare.

Alegeți elementele de protecție în funcție de loc

Fotocelulele monitorizează traseul propriului fascicul. Ele nu înlocuiesc evaluarea zonelor de la balamale, dintre canaturi și de lângă gard. Alegeți interfața fotocelulelor, a muchiilor de siguranță și sistemul lor de monitorizare în funcție de unitatea de comandă și de zonele de risc ale porții. Alegeți alimentarea girofarului în funcție de ieșirea unității de comandă.

Înapoi la cuprinsul articolului

Întrebări frecvente despre alegerea pieselor

Am nevoie de opritor și la o poartă cu motor?

Urmați instrucțiunile motorului respectiv: acesta poate utiliza un opritor mecanic exterior sau încorporat pentru direcția respectivă. Învățarea traseului nu înseamnă că puteți omite opritorul prescris. Verificați poziția deschisă și pe cea închisă.

Zăvorul cu arc este automat?

Prezența unui arc nu înseamnă deblocare electrică. La un zăvor manual obișnuit, operatorul trebuie să elibereze canatul înainte de pornirea motorului. Pentru blocare automată, alegeți un dispozitiv compatibil cu unitatea de comandă.

Ajută o roată dacă canatul se lasă?

Mai întâi, identificați cauza: balamalele, cadrul, ancorarea sau stâlpul. Roata de sprijin poate susține o poartă proiectată pentru aceasta; nu este o soluție universală pentru repararea mecanismului.

Înapoi la cuprinsul articolului

Ce trebuie verificat înainte de comandă

• Dimensiunea profilului și un punct solid de fixare a piesei.
• Distanța efectivă sub canat, diametrul bolțului, cursa acestuia și contrapieșa.
• Direcția de deschidere, suprapunerea și accesul la mâner sau la cheie.
• Pentru un element electric, verificați modelul exact al unității de comandă, alimentarea, interfața și comportamentul în cazul unei pene de curent.
• Conținutul setului, ancorarea, cablurile și piesele care se comandă separat.

Trimiteți-ne o fotografie a zonei de întâlnire a canaturilor și a locului opritorului, precum și dimensiunile profilului și ale distanței față de sol. La o poartă automatizată, includeți eticheta motorului și modelul unității de comandă. Vă ajutăm să alegeți piese compatibile între ele.
