Cadrul, balamalele și stâlpii formează un ansamblu. La o poartă nouă, includeți încă din faza de proiectare și umplutura, și sistemul de acționare ales: consolele acestuia au nevoie de un punct de fixare solid și de distanțe corecte față de axa balamalei. Recomandările de mai jos vă ajută să măsurați și să alegeți componentele; dimensiunile elementelor portante trebuie stabilite pentru fiecare canat și suport în parte.
| Poartă batantă: alegeți un subiect | |
|---|---|
| Măsurători și etape de lucru | |
| Spațiu și pantă | Cadru, balamale și umplutură |
| Sistem de acționare și console | Opritoare și accesorii |
Înainte de tăiere: stabiliți lungimea cadrului în funcție de deschiderea finală și de balamalele alese. Marcați traversa, punctele de fixare a umpluturii și consola frontală a sistemului de acționare la înălțimea reală a acesteia.
Cadru, traversă și stâlpi
Canatul își transmite propria greutate prin balamale către stâlp și fundație. Vântul și sistemul de acționare adaugă forțe suplimentare. De aceea, la proiectare nu este suficient să alegeți doar profilul tubular pătrat: contează și lungimea și înălțimea canatului, rigiditatea cadrului, umplutura, poziția balamalelor și fixarea consolelor.
Profile tubulare pătrate și traversa cadrului
Pentru un canat mic, de aproximativ până la 2 m, cu umplutură ușoară și deschisă, se poate lua în calcul și un profil tubular pătrat 40 × 20 × 2 mm. Totuși, lungimea de 2 m nu confirmă capacitatea portantă a acestui profil și nici nu reprezintă un ghid pentru întregul cadru. La alegerea profilelor structurale comparați secțiunea, grosimea peretelui și orientarea profilului în cadru. Comunicați producătorului cadrului dimensiunile și greutatea canatului, modul de fixare a umpluturii și locul consolei sistemului de acționare.
| Profile din oferta noastră | |
|---|---|
 |
Profil tubular pătrat 40 × 20 × 2 mm Pentru construcții ușoare de dimensiuni mici; înainte de a-l folosi la cadrul perimetral, verificați rigiditatea și sarcina întregului canat. |
 |
Secțiune dreptunghiulară, cu perete de 2 mm. Indicați în desen în ce direcție va fi orientată latura mai lată. |
 |

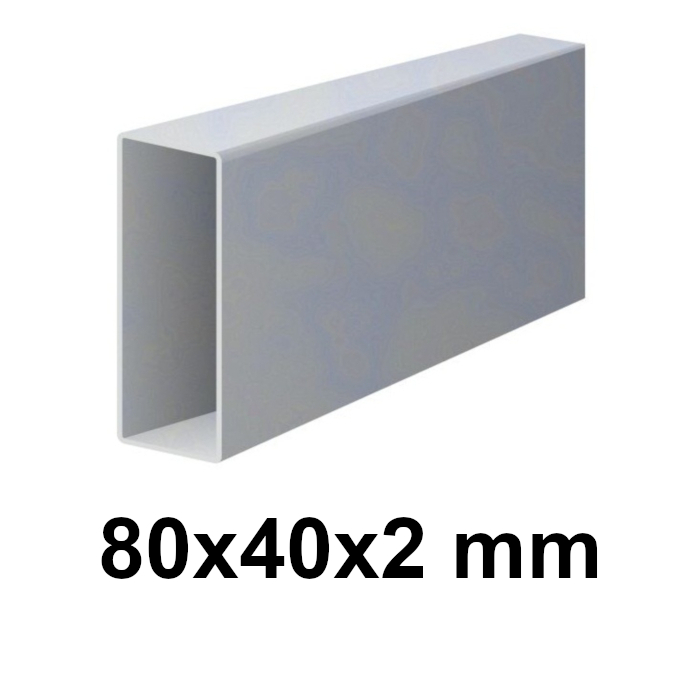

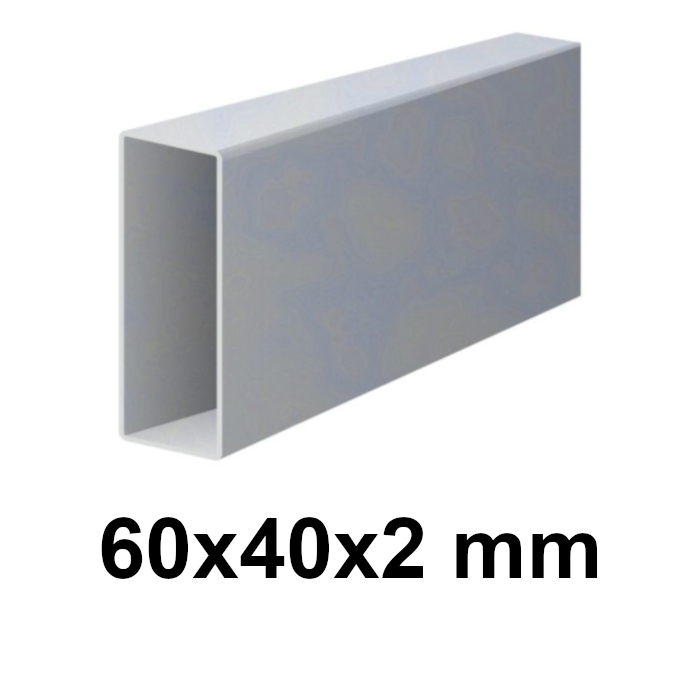

Profil mai înalt, cu aceeași grosime a peretelui. Comparați rigiditatea, greutatea cadrului și spațiul disponibil pentru feronerie. |
În exemplul de 4 × 1,5 m, fiecare canat are o traversă orizontală în treimea inferioară. Înainte de montarea acesteia, verificați distanța dintre suporturile umpluturii și înălțimea consolei frontale a sistemului de acționare. Dacă traversa trebuie să susțină și sistemul de acționare, ea trebuie să-i transmită forțele către cadru; nu-i stabiliți poziția doar în funcție de aspect.

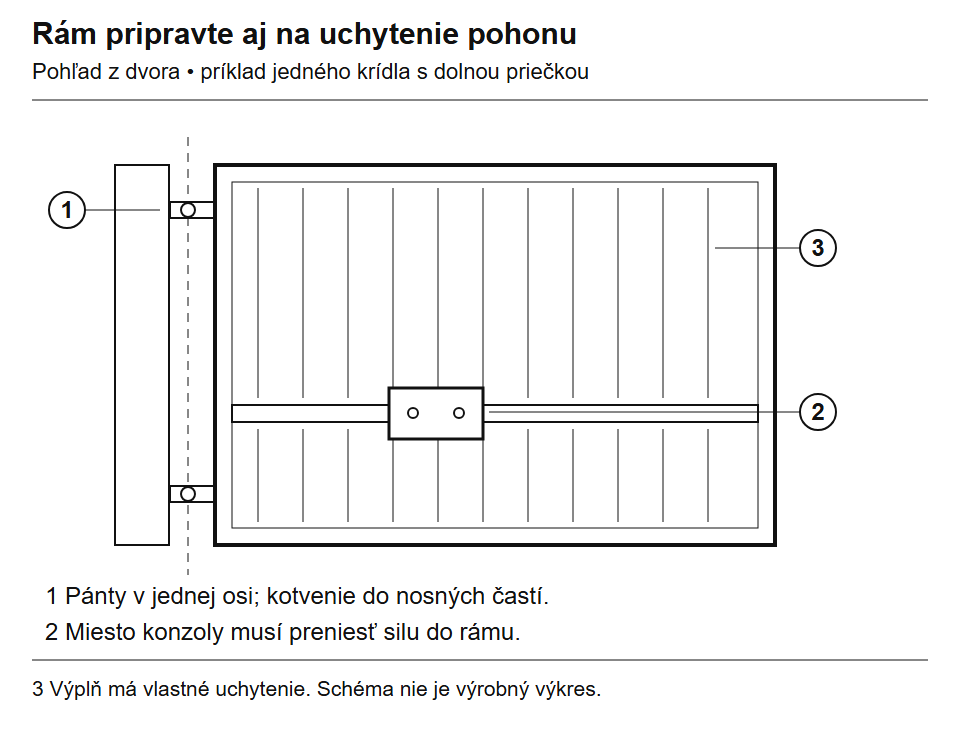

Poziția consolei se stabilește pe baza desenului de montaj al sistemului de acționare. În acest exemplu, traversa inferioară nu reprezintă o înălțime universală de montaj. Faceți clic pentru a mări.
Exemplu: poartă acționată manual acum, sistem de acționare montat ulterior
Deschidere de trecere de 4 m, cadru de 1,5 m înălțime și umplutură ușoară, deschisă. La început, doriți să deschideți poarta manual, iar după amenajarea curții să montați motoarele.
- Măsurați deschiderea finală și alegeți balamalele. Stabiliți lățimea ambelor cadre numai după poziționarea acestora; un canat de aproximativ doi metri nu înseamnă că dimensiunea de tăiere este de doi metri.
- Comparați de pe acum dimensiunile de montaj ale sistemului de acționare avut în vedere. Pregătiți puncte portante pentru console atât pe stâlp, cât și pe canat, precum și o trecere pentru cabluri sub intrare.
- Pentru acționarea manuală, alegeți opritoare, dispozitive de reținere pentru canatele deschise și un zăvor cu contraplacă. Înainte de pornirea ulterioară a motorului, sistemul de blocare manuală trebuie eliberat sau înlocuit cu o soluție adecvată.
Componente și proceduri asociate: profile, balamale, zăvor și contraplacă, pregătirea tuburilor de protecție.
Stâlp și fundație
Stâlp pentru sistemele de acționare liniare Wingo sau Toona: pentru o structură din oțel, recomandăm să prevedeați spațiu pentru un stâlp de 120 × 120 mm sau, dacă geometria concretă permite, de 100 × 100 mm. Contează poziția axei balamalei și a bolțului consolei, conform desenului de montaj și graficului sistemului de acționare. Pentru o altă secțiune sau poziție, poate fi necesară o consolă modificată sau consola prelungită PLA6, dacă modelul ales permite acest lucru.
Aceasta este o recomandare privind spațiul de fixare, nu o valoare minimă din punct de vedere static. Stabiliți grosimea peretelui, ancorarea și fundația în funcție de canat, umplutură, vânt și suport. Pentru HOPP cu braț articulat spațiul necesar se verifică pe baza desenului propriu al acestuia.
Fixați balamalele și consolele în partea portantă a stâlpului, nu doar în placare. Pentru ancore, verificați tipul suportului, adâncimea de ancorare și distanțele prescrise față de margini. În cazul unui stâlp existent din zidărie, verificați ce se află sub placare. Proiectarea fundației necesită informații despre sol, apă și condițiile locale de îngheț; de aceea, o singură dimensiune universală a săpăturii nu este suficientă.
Este practic să pregătiți traseele pentru tuburile de protecție înainte de turnarea betonului. Sistemul de acționare îngropat necesită pregătirea lucrărilor de construcție pentru o casetă de fundație specifică, inclusiv evacuarea apei. Timpul de întărire a betonului și sarcinile suportate de ancore se stabilesc în funcție de proiect și de materialele folosite.
Finisajul și montarea umpluturii
Înainte de finisarea suprafeței, merită să asamblați cadrul de probă împreună cu feroneria și să-i verificați geometria. Protecția suprafeței, repararea stratului de acoperire în zonele sudate și orificiile de drenaj sau aerisire se adaptează sistemului ales. La zincarea la cald a profilelor închise, stabiliți cu atelierul de zincare orificiile necesare înainte de fabricație. Furnizorul umpluturii recomandă o metodă specifică de fixare a acesteia.
Înapoi la cuprinsul articolului
Cum să alegeți balamalele și sistemul lor de fixare
La înlocuirea unei balamale existente: Înainte de demontare, fotografiați întregul sistem de fixare, precum și un detaliu al acestuia. Notați diametrul bolțului sau al filetului, distanța dintre găuri și distanța axei față de stâlp. Același filet, dar cu un alt decalaj, poate modifica atât spațiul de lângă stâlp, cât și geometria sistemului de acționare.
Alegeți ansamblul complet de balama: balama, bolț sau contraplacă și sistemul de fixare atât în stâlp, cât și în cadru. Doar filetul M16 sau M20 nu determină capacitatea portantă a întregului ansamblu.
| Ce trebuie comparat | Ce trebuie verificat înainte de comandă |
|---|---|
| Canat | Lungimea de la axa balamalei, greutatea totală cu umplutură și distanța dintre balamaua superioară și cea inferioară. Capacitatea portantă trebuie să fie valabilă pentru această combinație. |
| Fixare | Dimensiunile plăcii și găurile în cazul fixării cu șuruburi; materialul portant adecvat în cazul sudării. Balamaua nu trebuie ancorată doar în placare. |
| Poziție și reglaj | Spațiul de lângă stâlp, intervalul de reglare și locul necesar piulițelor. După finisarea suprafeței trebuie să rămână spațiu pentru reglare și blocare. |
| Contrapiesă | Dimensiunea exactă a bolțului sau o contrapiesă compatibilă, recomandată pentru balamaua aleasă. La înlocuire, trimiteți o fotografie a întregii perechi. |
O balama reglabilă ajută la ajustarea poziției canatului, însă după reglare trebuie blocată corect, iar filetul trebuie să fie înșurubat pe lungimea prescrisă. Nu adunați capacitățile portante din două fișe de catalog; verificați dacă producătorul indică valoarea pentru o singură piesă sau pentru un ansamblu și la ce distanță între balamale.

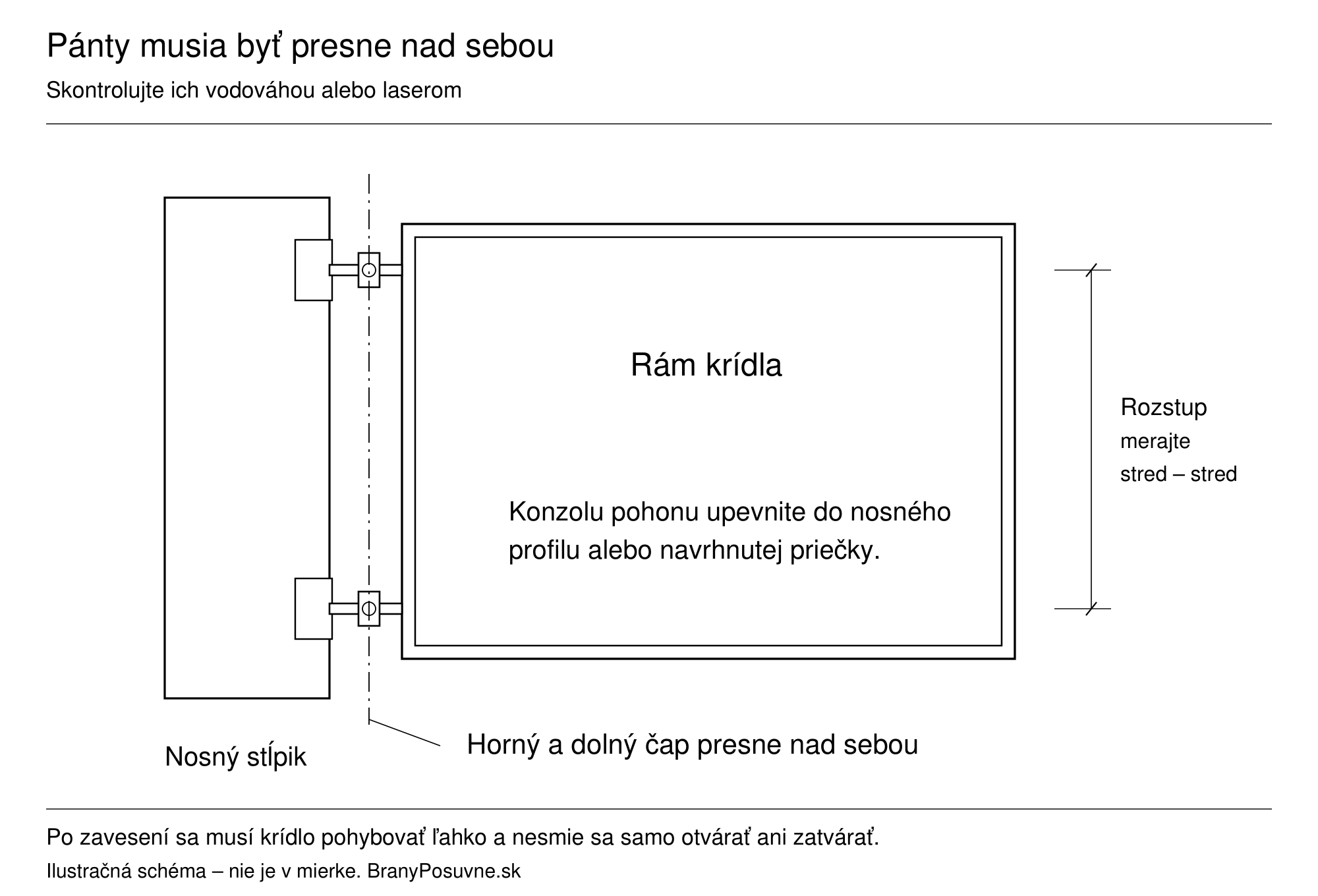

Bolțurile superior și inferior trebuie să fie exact unul deasupra celuilalt. Distanța se măsoară între centrele bolțurilor, iar o nivelă sau o nivelă laser ajută la verificarea axei comune. Faceți clic pentru a mări.
| Tip | Când să luați în considerare | Ce trebuie verificat |
|---|---|---|
| Reglabil pe placă | Fixare cu șuruburi într-un suport adecvat. | Placa, găurile, ancorele, intervalul de reglare și spațiul pentru mecanismul de acționare. |
| Reglabil, pentru sudare | Cadru din oțel și stâlp portant din oțel. | Verificați sudura, coaxialitatea, contrapiulița și refacerea protecției după sudare. |

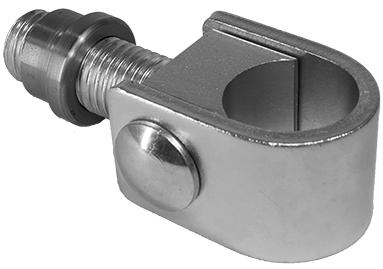

| Balama C cu ax | Construcție cu bolțul corespunzător în profil. | Bolțul, profilul, montajul și condițiile de rezistență corespunzătoare. |
| Specială / cu ax excentric | Geometrie specială sau ridicarea canatului. | Verificați întregul traseu și confirmați explicit compatibilitatea cu mecanismul de acționare. |
| Produse asociate | |
|---|---|
 |

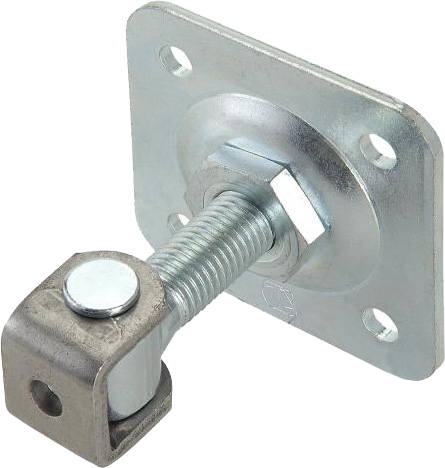

Balama reglabilă cu montare prin înșurubare Măsurați spațiul necesar plăcii și distanța dintre găuri. Alegeți dimensiunea filetului și ancorele în funcție de suportul portant real. |
 |

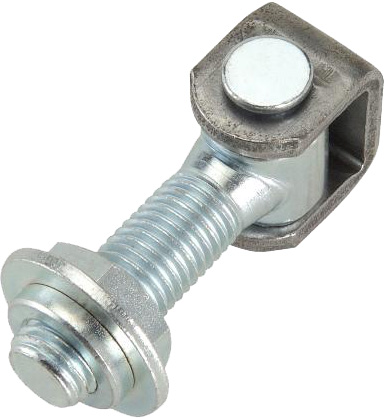

Balama reglabilă pentru sudare Pentru o structură din oțel adecvată. După reglare, blocați filetul și refaceți protecția suprafeței. |
 |
Alegeți împreună cu bolțul CAIS HP40 pentru sudare în profil. Pentru întregul sistem de balamale, verificați și suportul superior și cel inferior, precum și metoda de reglare. |
La aceeași greutate, un canat mai lat solicită balamalele diferit față de unul îngust. Dacă produsul nu are specificații pentru lungimea și distanța dintre balamale necesare, cereți confirmarea compatibilității înainte de a comanda.
Găsiți întreaga gamă în categoria balamale pentru porți batante. Unghiul final de deschidere este influențat atât de balama, cât și de geometria mecanismului de acționare montat.
Când să luați în considerare o roată de sprijin
Alegeți roata numai după ce verificați traseul. Verificați traseul de contact cu suportul, inclusiv rosturile, rigola de drenaj și schimbările de pantă. Dacă roata se descarcă sau se blochează pe o porțiune a arcului, se modifică atât sarcina asupra balamalelor, cât și rezistența la mișcare.
Roata de sprijin poate face parte dintr-un sistem proiectat de susținere a canatului. Are nevoie de o suprafață solidă și continuă pe întregul arc; pietrișul, bordura sau pavajul tasat îi pot limita mișcarea.
Măsurați diferențele de nivel de pe traseu și comparați-le cu configurația roții. Cursa arcului cu resort este limitată, iar sarcina maximă a roții nu reprezintă greutatea admisă pentru întreaga poartă. Dacă există un mecanism de acționare, verificați dacă susținerea este permisă pentru configurația respectivă. Dacă canatul este deja lăsat, remediați mai întâi cauza la cadru, balamale sau stâlp.
Înapoi la cuprinsul articolului
Umplutura: aspect, greutate și vânt
Umplutura este un element firesc atât în proiectarea cadrului, cât și în alegerea mecanismului de acționare. Greutatea totală a canatului include cadrul, ranforsarea, umplutura, elementele de fixare și feroneria.

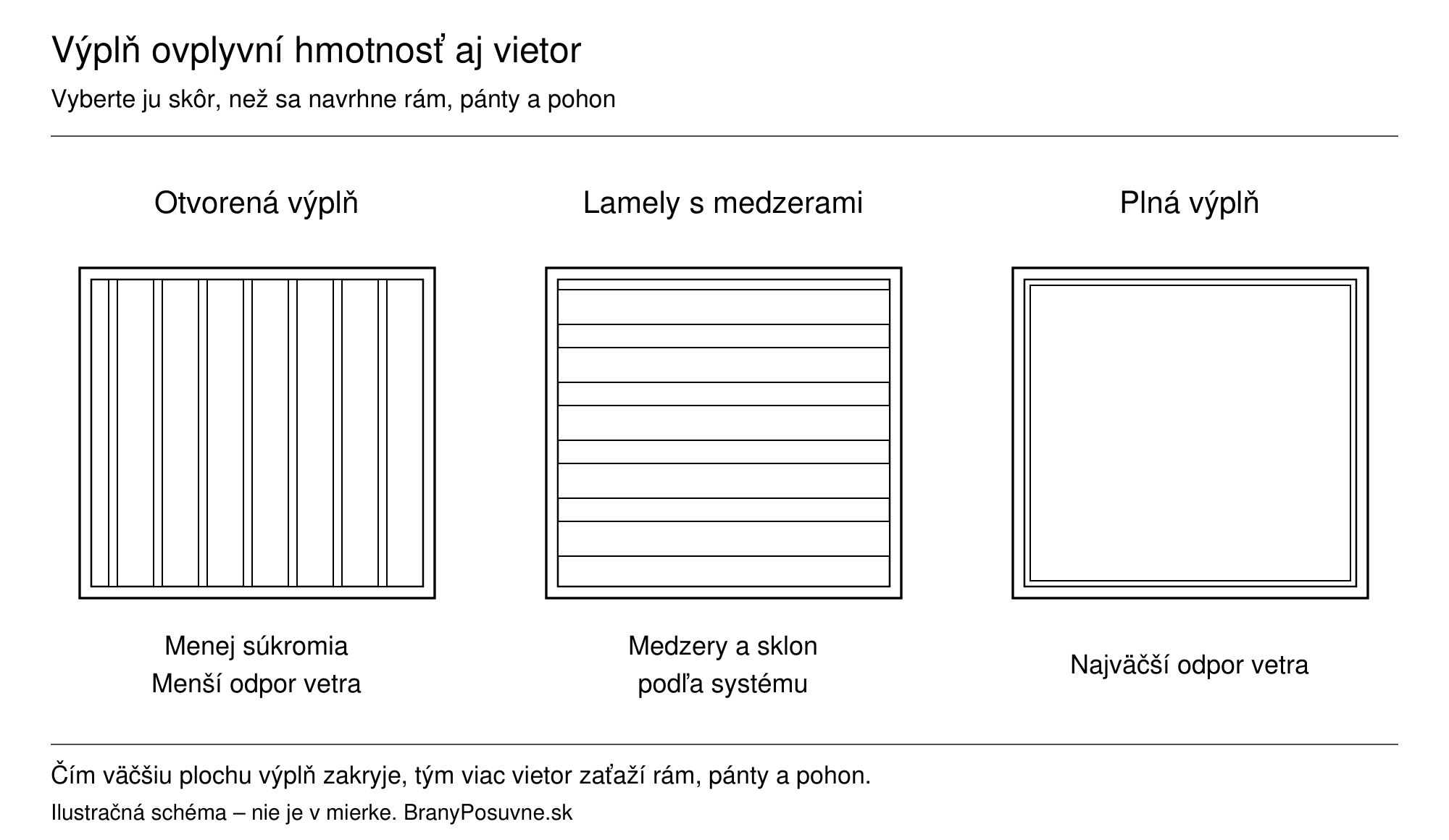

Cu cât umplutura acoperă o suprafață mai mare, cu atât vântul solicită mai mult cadrul, balamalele și mecanismul de acționare. De aceea, umplutura este una dintre primele specificații luate în calcul la dimensionarea celorlalte componente. Faceți clic pentru a mări.
| Umplutură | La alegere, vă vor ajuta |
|---|---|
| Lamele din aluminiu | Greutatea profilului ales, distanța dintre reazeme, fixarea, dilatarea și izolarea metalelor diferite. |
| Profile plate zincate | Greutatea totală și refacerea protecției în zonele tăiate sau sudate. |

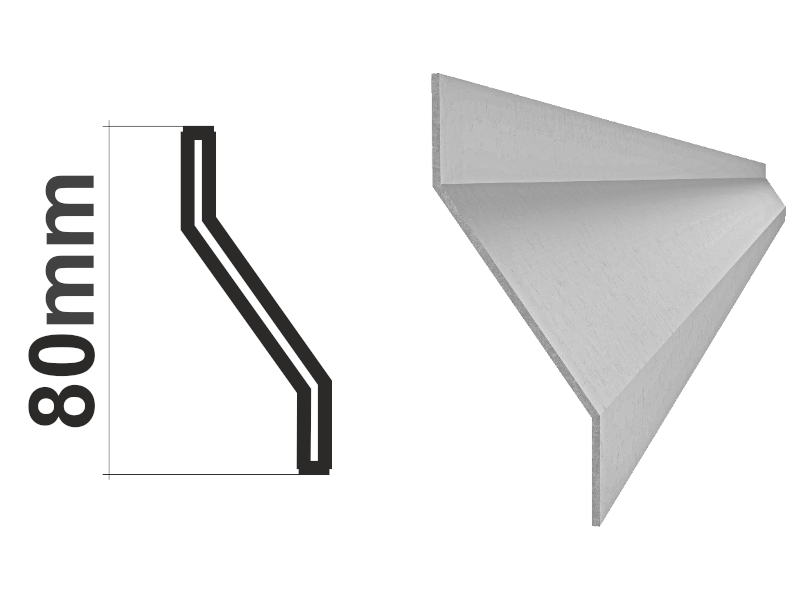

| Lamele în formă de Z | Combinația corectă dintre lamele și sistemul portant. Înclinația și suprapunerea influențează atât transparența, cât și circulația aerului. |
| Lemn, WPC și alte tipuri de umplutură | Greutatea, dilatarea sau variațiile de umiditate, susținerea prescrisă și rosturile de dilatație. |
| Produse asociate | |
|---|---|
 |

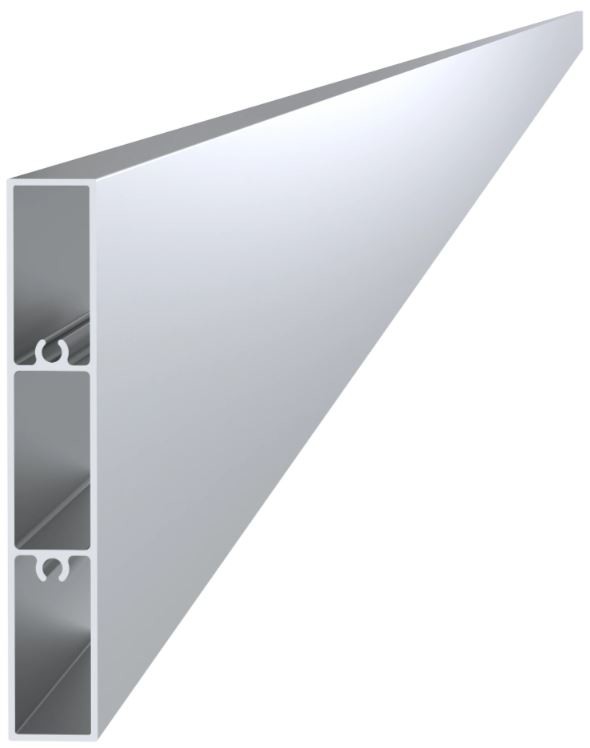

Lamelă din aluminiu 100 × 16 mm În instrucțiunile pentru umplutură, verificați distanța dintre reazeme, metoda de fixare și rosturile de dilatație. Calculați greutatea umpluturii pe baza numărului și a lungimii lamelelor. |
 |
Face parte dintr-un sistem cu profil portant de mărimea S și dispunere S1; toate componentele pot fi alese ca un ansamblu compatibil. |
Umplutură plină într-o zonă expusă la vânt
Vântul acționează asupra întregii suprafețe a canatului. Dacă adăugați umplutură plină unui cadru inițial deschis, verificați din nou cadrul, balamalele, stâlpii, compatibilitatea mecanismului de acționare precum și sistemul de blocare. Pentru comparație, trimiteți dimensiunile fiecărui canat, tipul de umplutură și o fotografie a zonei înconjurătoare. Un motor mai puternic sau o încuietoare nu va remedia o structură insuficientă.
Toate umpluturile pentru porți și garduri »
Exemplu: doriți lamele pline pentru un cadru deschis
Poarta se deschide ușor în prezent, dar doriți să limitați vizibilitatea dinspre stradă. Noua umplutură va modifica atât greutatea, cât și suprafața expusă vântului.
- Aflați greutatea umpluturii, inclusiv a traverselor și a elementelor de îmbinare. Calculați separat pentru fiecare canat creșterea de greutate în funcție de lungimea și numărul lamelelor.
- Arătați furnizorului cadrului modul de fixare a umpluturii, secțiunea transversală și grosimea peretelui cadrului, balamalele și stâlpii. Verificați și susținerea necesară și rosturile de dilatație ale lamelelor.
- Dacă există deja un mecanism de acționare, precizați modelul acestuia și trimiteți o fotografie a intrării deschise. Reevaluați alegerea ținând cont de vânt; un motor potrivit inițial poate să nu mai fie adecvat pentru noua umplutură.
Componente și instrucțiuni asociate: comparație între tipurile de umplutură, limitele mecanismelor de acționare, blocare electrică.
Înapoi la cuprinsul articolului
Opritoare, zăvoare și sisteme de blocare
Stabiliți poziția opritoarelor și metoda de blocare împreună cu cadrul. Lăsați un spațiu solid și accesibil pentru montarea zăvorului sau a încuietorii.
- Opritorul de închidere alegeți-l în funcție de muchia inferioară a cadrului și de pavajul final.
- Opritorul de deschidere și dispozitivul de reținere a canatului îndeplinesc funcții diferite.
- Alegeți zăvorul manual împreună cu piesa de închidere; comparați dimensiunile acestora.
Pregătiți sistemul de blocare înainte de finalizarea cadrului
La o poartă automatizată, verificați din timp dacă mecanismul de acționare necesită o încuietoare electrică și cablajul acesteia. Dacă cele două canaturi se suprapun, stabiliți ordinea de închidere. Zăvorul manual nu trebuie să blocheze mecanismul de acționare la pornire.
Înapoi la cuprinsul articolului
Înainte de montarea mecanismului de acționare, testați poarta manual
- Pe o suprafață plană, verificați dimensiunile, diagonalele și planeitatea cadrului înainte de finalizarea sudurilor.
- La montare, mențineți bolțurile pe aceeași axă. Testați poarta cu umplutura prevăzută, nu doar cu cadrul gol și ușor.
- Parcurgeți întregul arc de mișcare al ambelor canaturi. Verificați distanța față de pavaj, stâlp și gard, precum și pozițiile opritoarelor.
- Canatul trebuie să se miște ușor, fără să agațe sau să se deplaseze singur. Apoi reverificați cotele de montaj pregătite pentru console și instalați mecanismul de acționare ales în prealabil.
Dacă trebuie să ridicați canatul pentru a-l deschide manual, un motor mai puternic nu va remedia o problemă mecanică. Remediați cauza înainte de automatizare.
Trimiteți-ne dimensiunea canatului, tipul de umplutură și o fotografie a stâlpului, dacă nu sunteți siguri în privința balamalei, opritorului sau spațiului pentru consola de montaj.
