Plănuiți o poartă batantă sau doriți să adăugați un sistem de acționare? Alegeți situația dvs. din tabel. Vă arătăm ce să măsurați, ce piese se folosesc împreună și ce să pregătiți înainte de fabricație și turnarea betonului. Deschideți detaliile direct la întrebarea relevantă.
Găsiți soluția potrivită pentru accesul dvs.
| Situația dvs. | Deschideți direct |
|---|---|
| Poartă nouă, deocamdată manuală | Exemplu 4 × 1,5 m: cadru, balamale și pregătire pentru un sistem de acționare ulterior |
| Poartă montată, vreau un sistem de acționare | Testare manuală, măsurare și alegerea setului |
| Curte scurtă sau în pantă | Spațiu pentru mașină · exemplu de măsurare a pantei |
| Stâlp lat din zidărie | Console pentru sistemul de acționare liniar sau braț articulat |
| Vreau intimitate și o umplutură plină | Ce trebuie verificat când acoperiți poarta existentă |
| Aleg un opritor sau un zăvor | Pavaj finalizat, mașină cu gardă joasă și contrapiesă potrivită |
| Am nevoie de acces pietonal sau de urgență | O canatură pentru pietoni · pană de curent |
Ce trebuie măsurat · Exemplu 4 × 1,5 m · Ce trebuie comandat împreună · Date necesare pentru recomandare
Exemplul de 4 m × 1,5 m ilustrează procedura. Adaptați dimensiunile, construcția și feroneria la accesul dvs.; acesta nu este un desen de fabricație universal. Montați sistemul de acționare numai după testarea manuală cu succes a porții terminate.
Ordinea pregătirilor: măsurători → alegerea împreună a canaturilor, feroneriei și sistemului de acționare → desen și pregătirea lucrărilor de construcție → fabricație și testare manuală → montarea sistemului de acționare și punerea în funcțiune.
Ce trebuie măsurat înainte de alegerea pieselor
Luați o ruletă și măsurați deschiderea finită dintre stâlpi, atât sus, cât și jos. În schiță, marcați axa fiecărei balamale, nivelul final al pavajului și locul în care va sta mașina. Dacă cele două canaturi au dimensiuni diferite, evaluați-le separat.
| Date | Ce trebuie verificat la fața locului |
|---|---|
| Deschiderea de trecere | Distanța liberă dintre stâlpii finisați, atât la sol, cât și la înălțimea porții. |
| Teren | Punctul cel mai înalt de pe întregul traseu al ambelor canaturi, nu doar de sub poarta închisă. |
| Deschiderea | Sensul, unghiul necesar și distanța față de mașină, zid, gard sau trotuar. |
| Stâlpi | Materialul, starea, miezul portant și spațiul pentru balama și consola sistemului de acționare. |
| Canaturi | Lungimea măsurată de la axa balamalei, greutatea canatului finit și tipul umpluturii. |
| Utilizare | Acționare manuală sau motorizată, vânt și numărul de deschideri. |
Procedura detaliată de măsurare a spațiului și a pantei accesului ajută la identificarea coliziunilor înainte de fabricație.

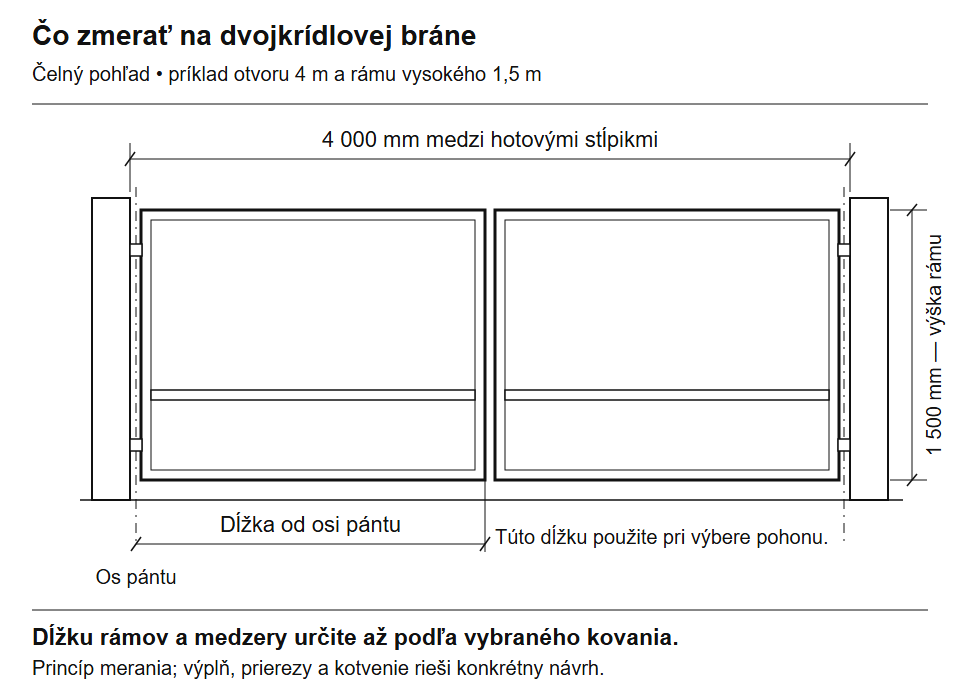

Exemplu ilustrativ: deschidere de trecere 4 m, cadru de 1,5 m
4 000 mm reprezintă deschiderea dintre stâlpii finisați; 1 500 mm este înălțimea cadrului. Stabiliți lungimea fiecărui cadru numai după ce ați ales balamalele, opritorul și eventuala suprapunere. Nu împărțiți pur și simplu deschiderea în două cadre de câte doi metri — aveți nevoie de spațiu și pentru feronerie și jocurile de funcționare.
Umplutura este omisă pentru claritate. O traversă orizontală indică o posibilă compartimentare a cadrului; nu se stabilesc astfel nici secțiunea, nici poziția consolei. Faceți clic pentru a mări.
Pentru alegerea sistemului de acționare, măsurați canatul de la axa balamalei până la marginea îndepărtată. La comandarea profilelor, folosiți desenul de fabricație al cadrului. Sunt două dimensiuni diferite.
Ce piese vă trebuie împreună
Mai întâi stabiliți modul de acționare. Acesta determină modul de blocare a canaturilor și conținutul comenzii.
| Poarta dvs. | Elementele de bază ale alegerii |
|---|---|
| Poartă manuală cu două canaturi | Balamale cu elemente de fixare, opritoare și dispozitive de reținere a canaturilor deschise, zăvor pentru canatul pasiv, cu contrapiesă și încuietoare în funcție de nivelul de securizare dorit. |
| Cu sistem de acționare montat imediat sau ulterior | Pe lângă mecanismul porții, luați în calcul consolele și punctele lor de sprijin, unitatea de comandă, cablajul și elementele de protecție. Verificați opritoarele prevăzute și eventuala încuietoare electrică și accesul de urgență. |
Comparați întregul set: Prețul motorului singur nu include încă toate piesele necesare și nici pregătirea lucrărilor de construcție. Pentru sistemul de acționare subteran, verificați și cutiile, deblocarea și scurgerea apei; pentru poarta manuală, verificați contrapiesa zăvorului și dispozitivele de reținere a canaturilor deschise.
Cum să verificați conținutul setului și să alegeți piesele asociate
Toate instrucțiunile într-un singur loc
| Ce trebuie să rezolvați | Instrucțiuni și alegerea pieselor |
|---|---|
| Încap canaturile în acces? | Măsurarea pantei, deschidere spre exterior și canaturi pliabile. Marcați traseul și locul pentru mașină. |
| Din ce să construiți poarta? | Cadru, profile, stâlpi și fundații, balamale, umplutură și protecția suprafeței. Alegeți-le împreună cu punctele de sprijin pentru console. |
| Ce sistem de acționare să alegeți? | Tipul sistemului de acționare, 24 V sau 230 V și limitele fiecărui model. Evaluați împreună lungimea și greutatea. |
| Încap consolele? | Geometria de montaj: Wingo A/B/C și grafice, brațul HOPP sau sistem de acționare subteran. |
| Ce trebuie pregătit și conectat? | Cablaj și exemplul MC424LR30. În continuare manuale, montaj și teste și întreținere și depanare. |
| Cum se securizează și se acționează poarta? | Opritoare, zăvor cu contraplacă, încuietoare electrică și comandă și rezervă. Alegeți în funcție de utilizarea manuală sau automată. |
Ce să ne trimiteți pentru alegerea pieselor și a sistemului de acționare
Pentru o primă recomandare, pregătiți:
- O schiță a deschiderii, cu lungimea și înălțimea fiecărei foi, direcția și unghiul de deschidere.
- Tipul de umplutură și greutatea foii finite; pentru o poartă nouă, lista materialelor, pentru estimarea greutății.
- Trei fotografii: întreaga intrare dinspre curte, un detaliu fotografiat de sus al balamalei și al stâlpului și locul în care se va deschide foaia. Notați dimensiunile lângă detaliu — fotografia singură nu este suficientă.
Dacă terenul este în pantă, adăugați înălțimile suprafeței de-a lungul traseului foilor. Dacă sistemul de acționare este deja instalat, fotografiați și eticheta acestuia, precum și marcajul unității de comandă.
Căutați doar o anumită piesă? Consultați balamalele, zăvoarele, opritoarele sau sistemele de acționare pentru porți batante. La înlocuire, comparați și desenul de montaj și contraplaca piesei originale.
Alegem piesele în funcție de intrarea dumneavoastră
Trimiteți-ne dimensiunile și fotografiile. Vă ajutăm să comparați balamalele, opritoarele și ansamblurile de acționare potrivite și să verificați spațiul disponibil pentru montajul acestora.
