Bariere și rampe Nice
Bariere profesionale de la producătorul italian Nice
Bariere sunt o modalitate simplă și eficientă de a controla intrarea și ieșirea din incinte, companii, întreprinderi, parcări sau alte spații securizate. Bariera poate servi astfel drept barieră de parcare, barieră rutieră, barieră de acces sau barieră de securitate, împreună cu o poartă culisantă.
În articol veți afla despre:
- Avantajele barierelor
- Clasificarea barierelor
- Comparația modelelor și a ciclurilor
- Lungimea brațului și lățimea liberă de trecere
- Seturi la preț special
- Oferta noastră de bariere și rampe
- Opțiuni de comandă a barierei
- Exemplu de instalare
- Prezentare video a barierei
- Pregătirea lucrărilor de construcție pentru bariere
- Viteza barierelor
Avantajele barierelor
- Echipament fiabil
- Ocupă puțin spațiu și necesită lucrări minime de construcție
- Execuție de calitate, culoare rezistentă în timp
- Disponibilă și în versiunea cu carcasă din inox (INOX)
- O gamă largă de opțiuni de comandă
- Posibilitatea de a conecta sursa de alimentare de rezervă, iar la modelele BAR compatibile, și alimentarea solară Solemyo
- Deblocare ușoară (în cazul unei pene de curent)
- Vă configurăm cu precizie setul ideal pentru situația dumneavoastră
- Certificare
Clasificarea barierelor

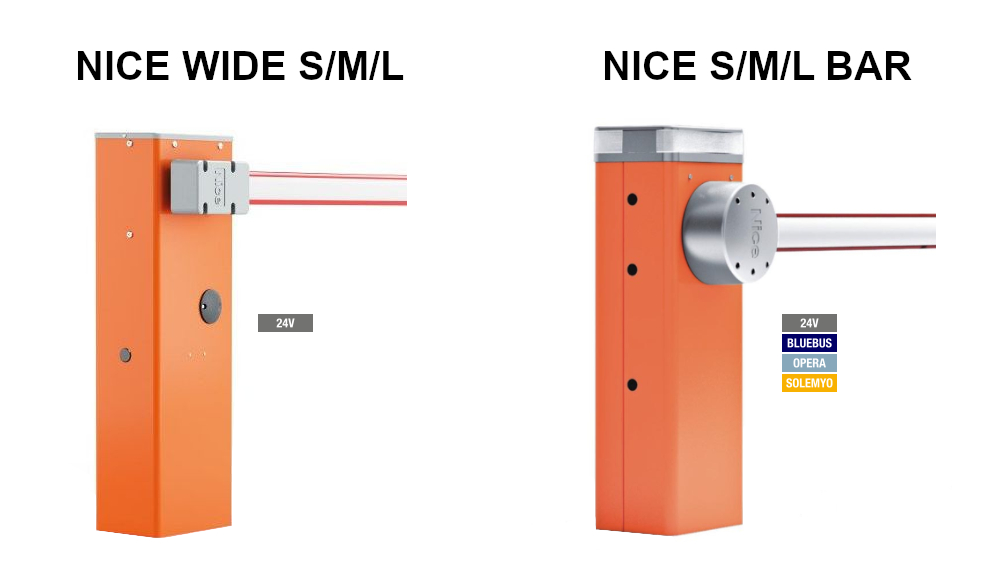

Împărțim barierele Nice în seriile WIDE și BAR. La alegere, comparați modelul concret, lățimea necesară a trecerii, numărul de deschideri pe oră și tipul de comandă dorit.
NICE WIDE sunt potrivite pentru utilizare obișnuită și, în funcție de model, suportă maximum 100–300 de cicluri pe oră. Pot fi echipate cu o baterie de rezervă.
Modelele NICE BAR nu au toate aceeași capacitate. M3BAR este potrivită pentru utilizare foarte intensă și procesarea rapidă a vehiculelor. La M5BAR, M7BAR și L9BAR contează și lungimea brațului. S-BAR suportă maximum 100 de cicluri/h, adică mai puțin decât WIDE M.
Unitatea de comandă și bateria de rezervă
WIDE are setări simple, potrivite pentru utilizarea obișnuită. BAR oferă funcții mai avansate. S-Bar are propria unitate, diferită de cea a modelelor M-Bar și L-Bar.
| Seria barierei | Configurarea unității | Baterie de rezervă |
|---|---|---|
| WIDE S, M, L | WIA20R10: microîntrerupătoare și trimmere. | PS324 |
| S-Bar | XBA20R10: butoane și LED-uri. | PS124 |
| M-Bar, L-Bar | BCU1R10: afișaj și joystick. | PS224 |
S-Bar permite numărarea ciclurilor și avertizarea privind efectuarea reviziei. M-Bar și L-Bar permit și sincronizarea a două bariere opuse în modul master/slave.
Comparația modelelor și a numărului maxim de cicluri
Un ciclu înseamnă deschiderea și închiderea barierei. Contează numărul de deschideri din cea mai aglomerată oră, nu doar media zilnică.

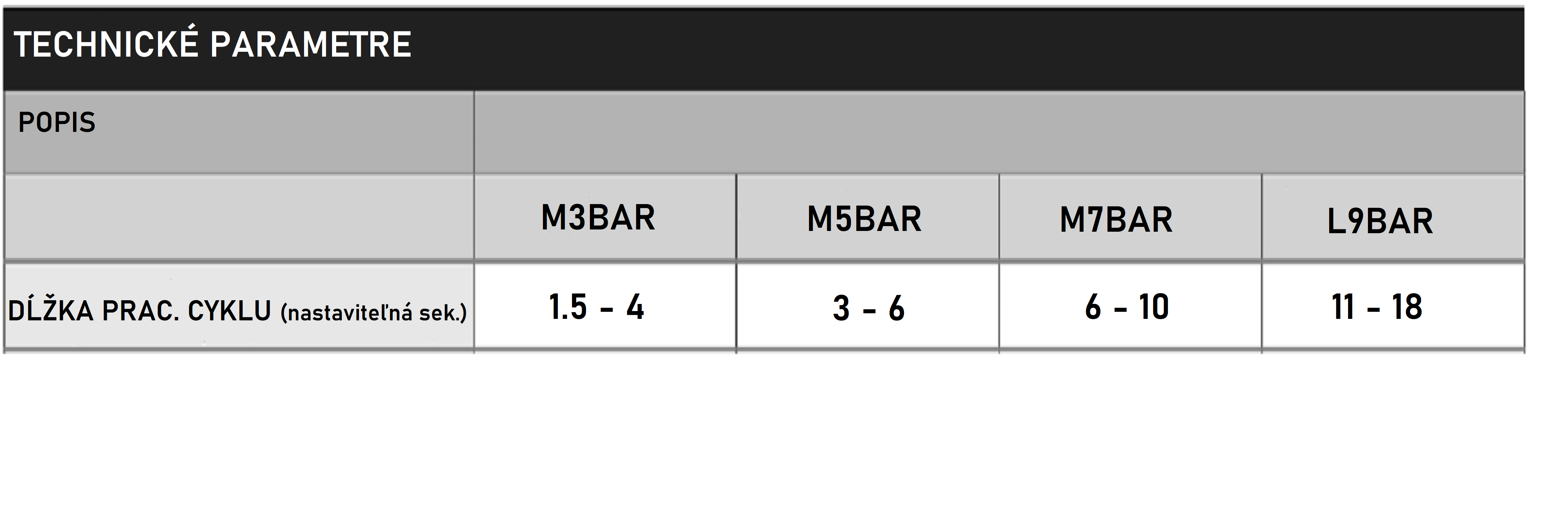

| Model | Nr. max. de cicluri/h | Timp de deschidere |
|---|---|---|
| WIDE S | 100 | de la 4 s |
| WIDE M | 300 | de la 3,5 s |
| WIDE L | 200 | de la 5 s |
| S-BAR | 100 | de la 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Valorile reprezintă maximele indicate de producător la sarcina nominală. Frecvența efectivă depinde de braț, de accesorii și de setări. Pentru S4BAR cu iluminare XBA4 limita maximă este de 80 de cicluri/h, iar timpul de deschidere este mai mare de 5 s. Numărul de cicluri indicat nu reprezintă un număr garantat de mașini deservite.
BlueBUS, baterie de rezervă și alimentare solară
BlueBUS simplifică conectarea fotocelulelor compatibile și a altor accesorii, prin intermediul a două fire. Acestea asigură atât alimentarea, cât și comunicarea cu accesoriile. S-BAR, M-Bar și L-Bar folosesc BlueBUS, în timp ce WIDE utilizează fotocelule clasice cu releu.
La comandarea fotocelulelor, țineți cont de următoarele: pentru WIDE, fotocelule cu releu EPM, pentru S-Bar, M-Bar și L-Bar, EPMB cu BlueBUS.
Bateria de rezervă se conectează separat, nu prin BlueBUS. Este disponibilă și pentru WIDE. Alimentarea solară Solemyo este destinată modelelor BAR compatibile; WIDE nu este compatibilă cu aceasta. Alegeți configurația solară potrivită în funcție de model și de unitatea sa de comandă. Comanda de pe telefonul mobil este o opțiune suplimentară separată, în funcție de modulul utilizat.
Barierele folosesc motoare de 24 V, ceea ce permite utilizarea lor și în regim aproape continuu. Barierele au protecție amperometrică. Când brațul barierei lovește un obstacol, consumul de curent crește, iar unitatea de comandă detectează impactul. După detectarea obstacolului, brațul se poate opri sau poate reveni în poziția deschisă (în funcție de setare).
Seturi promoționale
Oferim bariere în seturi la preț special. Pe lângă barieră și braț, acestea includ și accesorii precum receptor, telecomandă, fotocelule și lampă de semnalizare. Setul include și bandă de protecție antișoc pentru braț, iar în cazul seturilor cu două brațe, setul include și o cuplă pentru aceste brațe.
Seturile sunt clasificate în principal în funcție de lungimea brațului și de bariera respectivă, care va ridica brațul. Brațele au lungimi de 3, 4 și 5 metri, dar, datorită cuplei originale, lungimea totală poate fi configurată până la 9 metri.. Barierele sunt clasificate în funcție de putere, viteza de ridicare a brațului și numărul de cicluri, pe care le efectuează într-o oră.
Lungimea brațului și lățimea liberă de trecere
Lungimea brațului nu este egală cu lățimea liberă de trecere. Lățimea liberă de trecere este spațiul disponibil pentru vehicul atunci când bariera este deschisă. Măsurați mai întâi lățimea de trecere necesară, apoi alegeți brațul și bariera conform desenului de montaj.
| Model | Lățime liberă de trecere conform manualului | Braț inclus în set (lungime nominală) | Seturi disponibile |
|---|---|---|---|
| WIDE S | În funcție de montaj* | 4 m | Set de 4 m |
| WIDE M | În funcție de montaj* | 4 m | Set de 4 m |
| WIDE L | În funcție de montaj* | 5 / 6 / 7 m | Set de 5 m Set de 6 m Set de 7 m |
| S-BAR | până la 4 m | 4 m | Set de 4 m |
| M3BAR | 2,32 - 2,82 m | 3 m | Set de 3 m |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | Set de 4 m Set de 5 m |
| M7BAR | 5 - 7 m | 6 / 7 m | Set de 6 m Set de 7 m |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | Set de 8 m Set de 9 m |
* Pentru WIDE este indicată lungimea nominală a brațului inclus în set, nu lățimea liberă de trecere garantată. Lățimea liberă de trecere depinde de amplasarea carcasei și de fixarea brațului. Pentru M-Bar/L-Bar sunt indicate intervalele din manual pentru M3BAR, M5BAR, M7BAR și L9BAR. Accesoriile montate pe braț pot limita lungimea utilizabilă.
De exemplu, brațul NICE XBA15 are o lungime fizică de 3 150 mm. Pentru M3BAR, manualul indică o lățime liberă de trecere de cel mult 2,82 m. Prin urmare, marcajul setului „3 m” nu înseamnă automat o lățime liberă de trecere de 3 m.
Pentru cerințe speciale, putem adapta seturile conform specificațiilor dumneavoastră.
Oferta noastră de bariere și rampe
În oferta noastră avem bariere și brațe disponibile și separat, astfel încât să vă puteți configura singuri întregul ansamblu. Totuși, trebuie să aveți grijă la compatibilitatea componentelor; vă oferim cu plăcere consultanță în acest sens. Este disponibilă și asistență tehnică.
În plus, în oferta noastră găsiți și alte accesorii pentru bariere, precum suport pentru braț, suport rabatabil, gard de protecție din aluminiu sub braț sau articulație rabatabilă pentru brațe pentru spații cu înălțime redusă.
Pentru spații cu înălțime redusă: articulație rabatabilă WIA11 este pentru WIDE M, XBA11 pentru M3BAR și M5BAR. Înainte de a alege, măsurați înălțimea tavanului. În cazul suportului și al balustradei, verificați combinațiile permise cu brațul și echilibrarea acestuia.
O categorie distinctă este siguranța. Barierele Nice au detectarea integrată a obstacolelor, iar brațul revine imediat în poziția inițială după ce lovește un obstacol.
Pentru o siguranță sporită, bariera poate include și fotocelule de siguranță, profile din cauciuc de protecție sau diverse dispozitive de avertizare, precum girofaruri, semafoare și lămpi. Accesorii recomandate sunt autocolante reflectorizante, care se lipesc direct pe brațul barierei. Brațul devine mai vizibil, prevenind astfel loviturile frecvente în acesta.
Un semafor extern poate fi conectat atât la WIDE, cât și la BAR. Semaforul XBA8 încorporat în capacul superior este destinat modelelor M-Bar și L-Bar. Pentru un semafor extern, alegeți tensiunea, puterea și conexiunea corecte, în funcție de unitatea de comandă.
Un impact puternic asupra brațului îl poate deteriora. La anumite modele, brațul poate fi echipat cu un suport rabatabil, care ajută la limitarea deteriorării barierei în cazul unui impact..
- NICE WIA10 – consolă pentru rabatarea laterală a brațului pentru WIDE S și WIDE M, cu braț de până la 4 m.
- NICE XBA10 – consolă pentru rabatarea laterală a brațului pentru M3BAR și M5BAR, cu braț de până la 4 m.
Este un accesoriu opțional. Nu este vorba despre desprinderea automată standard a brațului la fiecare barieră.
O extensie populară pentru barieră este detectorul magnetic de metale. Acesta poate detecta componentele metalice ale mașinii și apoi poate trimite o comandă barierei. Rezultatul poate fi un sistem complet automatizat, care deschide bariera la detectarea unei mașini, sau un contor al mașinilor din parcare, care numără intrările și ieșirile acestora.
Pentru unitățile compatibile M-Bar și L-Bar sunt disponibile detectoarele LP21 și LP22 și kit pentru realizarea unei bucle inductive. Detectorul în sine detectează vehiculul. Pentru numărarea locurilor libere sau pentru traficul alternativ cu semafoare este necesar și un sistem de comandă corespunzător.
Opțiuni de comandă pentru barieră
Bariera este un dispozitiv electronic, comandat cel mai adesea cu o telecomandă. Aceasta poate fi cumpărată și programată oricând. De asemenea, poate fi ștearsă cu ușurință din memorie. Receptorul barierei poate funcționa cu sute de telecomenzi (de exemplu, receptorul NICE OXIBD are o memorie de 1024 de coduri).
Telecomenzile și receptoarele din oferta noastră
Pentru comanda obișnuită, puteți alege dintre mai multe game NICE cu cod variabil. Compatibilitatea cu receptorul și codarea acestuia sunt decisive, la fel ca în cazul automatizărilor Robus.
| Utilizare | Telecomandă și receptor |
|---|---|
| FloR și Era FloR | FLO2R-S și FLO2RE: 2 canale. FLO4R-S și FLO4RE: 4 canale. |
| Era One | ON2E: 2 canale. ON4E: 4 canale. ON9E: 9 canale. |
| Era INTI | Telecomenzi cu două canale, disponibile în culorile: INTI2 negru, INTI2Y galben, INTI2L roz, INTI2B albastru, INTI2R roșu, INTI2G verde. |
| MYGO | MYGO2, MYGO4 sau MYGO8: 2, 4 sau 8 canale. |
| Comunicare bidirecțională | ON3EBD + OXIBD |
| Rază radio mai mare | ON3ELR + OXILR. LoRa necesită un receptor OXILR. Raza de acțiune depinde de mediu și de antenă. |
Pentru adăugarea unui receptor extern este disponibil și un kit INTIKIT cu receptor și telecomenzi INTI.
Frecvența și codul rolling singure nu garantează compatibilitatea. Dacă achiziționați o telecomandă suplimentară pentru o barieră existentă, ne puteți trimite denumirea sau o fotografie a receptorului.
Sunt disponibile însă și toate celelalte opțiuni de comandă – tastaturi, cititoare de carduri, butoane fără fir pentru montare pe perete sau la postul de pază, temporizatoare automate, comutatoare cu cheie sau comandă de pe telefonul mobil. Un alt avantaj al barierelor Nice este intrarea pentru dispozitive externe de la alți producători.
Tastatura poate comanda până la 3 dispozitive. Funcționează simplu: trebuie doar să introduceți pe tastatură propriul cod numeric, format din 4–8 cifre.
Cititoarele de carduri sunt o opțiune de comandă foarte apreciată. Apropiați de cititor un card fără contact sau breloc iar bariera se deschide.
Butoanele fără fir funcționează ca telecomenzile. Butoanele sunt potrivite pentru instalare într-un loc fix, de exemplu pe perete, lângă întrerupătorul de lumină.
Dacă doriți să deschideți și să închideți bariera la ore exacte, temporizatoarele automate. Acestea transmit comanda barierei în funcție de ora setată – ore și minute.
Pentru comanda de pe telefonul mobil se folosește un modul GSM sau soluții moderne prin intermediul unui modul Wi-Fi. GSM este un dispozitiv în care se introduce o cartelă SIM obișnuită, cu număr propriu. După ce apelați numărul respectiv, modulul GSM transmite comanda unității de control și ridică bariera (sau deschide poarta).
Modulul Wi-Fi este, de asemenea, un dispozitiv care se conectează la unitatea de control și îi transmite comenzile. Modulul Wi-Fi funcționează prin intermediul unei aplicații mobile și al internetului, însă trebuie să se afle în raza de acoperire a propriei rețele (de acasă) Wi-Fi.
Bariera este un dispozitiv autoblocant – când este coborâtă, rămâne blocată. În practică, asta înseamnă că nu puteți forța bariera cu mâna.. Pachetul include o cheie de deblocare, care eliberează transmisia, după care puteți ridica ușor bariera. Această soluție se folosește în principal în cazul unei pene de curent.

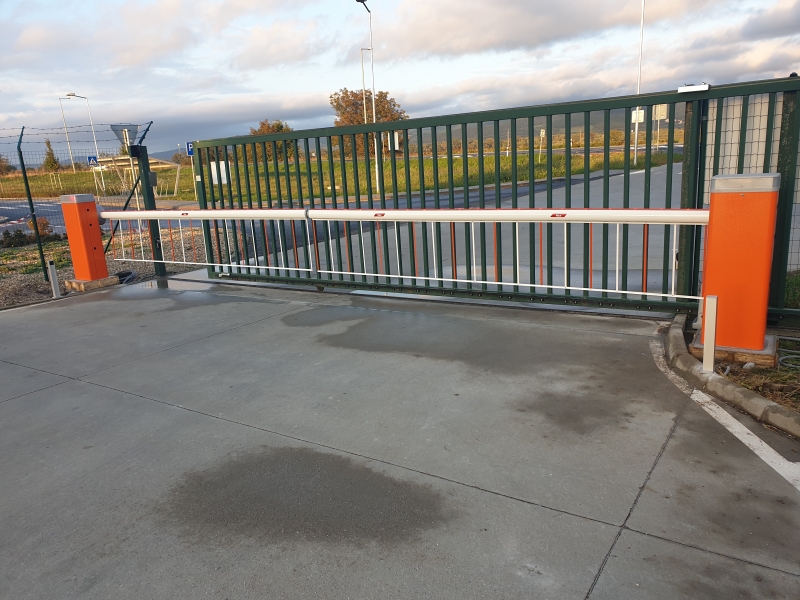

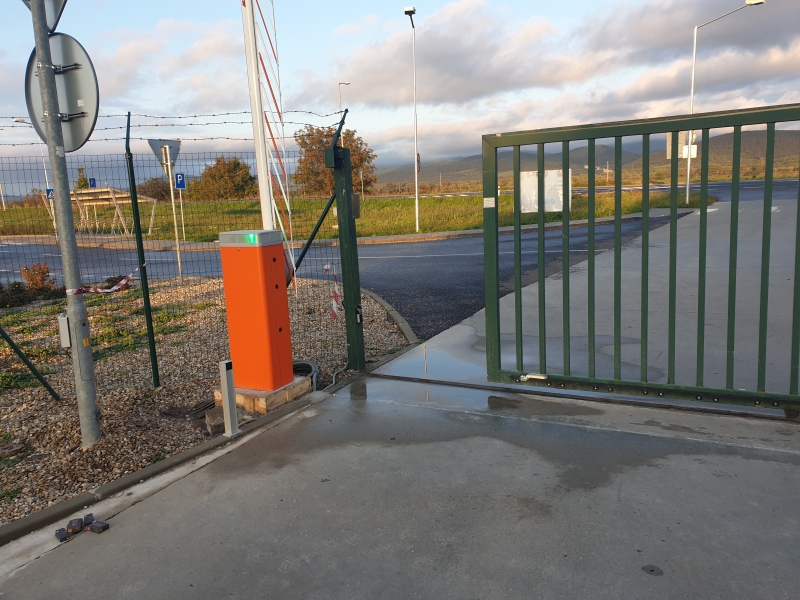

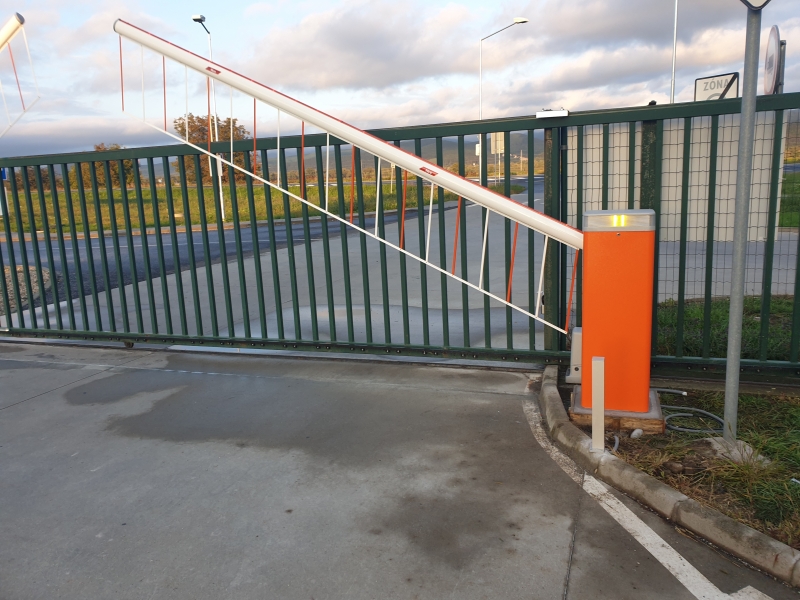

Exemplu de instalare
Odată cu comanda veți primi un manual complet, cu desene și scheme.
Prezentare video a barierei Nice Wide
În prezentarea video simplă a barierei Nice Wide puteți observa cum funcționează bariera și din ce este alcătuită și sunt prezentate și câteva detalii, de exemplu: cheia de deblocare; funcția anti-impact, datorită căreia bariera revine după detectarea unui obstacol; articulație rabatabilă; posibilitatea de prelungire a brațului și altele.
Dacă aveți întrebări suplimentare despre bariere sau aveți nevoie de ajutor pentru a alege dispozitivul potrivit, nu ezitați să ne contactați prin e-mail la [email protected]
Pregătirea lucrărilor de construcție pentru bariere
Bariera se recomandă a fi fixată pe o fundație din beton, ideal la o adâncime sub limita de îngheț, adică aproximativ 80 cm, în funcție de zonă. Fiecare barieră include o placă de montaj din oțel galvanizat. Placa se folosește pentru fixarea barierei. Dimensiunile fiecărei plăci sunt disponibile în pagina produsului:
- NICE SIA1 - placă de fundație pentru barierele WIDE S, WIDE M și S-BAR
- NICE SIA2 - placă de fundație pentru bariera NICE WIDE L
- NICE XBA16 - placă de fundație pentru bariera M-BAR
- NICE XBA17 - placă de fundație pentru bariera L-BAR
Placa de montaj are un orificiu pentru trecerea cablurilor. În acest punct trebuie pregătită alimentarea de 220 V, ideal pe un circuit cu întrerupător automat separat de 6 A. Recomandăm separarea circuitelor de curenți slabi de alimentarea de 220 V.
Fundație de montaj pentru barierele NICE WIDE

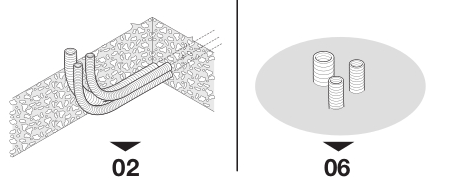

01. Alegeți pașii în funcție de stadiul fundației
Stabiliți locul în care vor fi amplasate bariera și elementele individuale ale sistemului.
- Dacă nu aveți încă fundația din beton, începeți cu pasul 02.
- Dacă fundația din beton este deja realizată, continuați cu pasul 06.
02. Pregătiți excavația și tuburile de protecție pentru cabluri
Săpați groapa pentru fundație și pregătiți tuburile de protecție pentru cablurile electrice. Tipurile de cabluri sunt indicate în tabelul de cablare de mai jos.
03. Fixați ancorele pe placa de montaj
Fixați patru ancore pe placa de montaj. Asigurați fiecare ancoră cu o piuliță deasupra plăcii și cu alta dedesubt.
Important: Înșurubați piulița inferioară până la capătul filetului.
04. Înglobați placa de montaj în beton
Umpleți săpătura cu beton și instalați placa de montaj cu ancorele.
Important: Înainte ca betonul să se întărească, verificați cu o nivelă dacă placa de montaj este perfect orizontală.

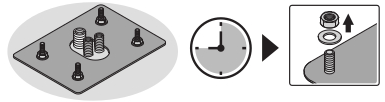

05. Lăsați betonul să se întărească
Așteptați până când betonul se întărește. Producătorul indică, de regulă, cel puțin două săptămâni. Apoi deșurubați cele patru piulițe superioare ale ancorelor.
06. Pregătiți și fixați carcasa barierei

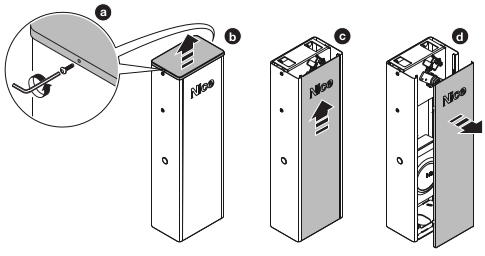

- a/b: Deșurubați șuruburile și scoateți capacul superior.
- c/d: Scoateți ușa carcasei.
Ancorarea într-o fundație de beton existentă: Procedura de mai jos, care presupune găurirea, este destinată montajului cu ancore de expansiune, nu montării pe o placă cu ancore deja înglobate în beton, descrisă la pașii 03–05.

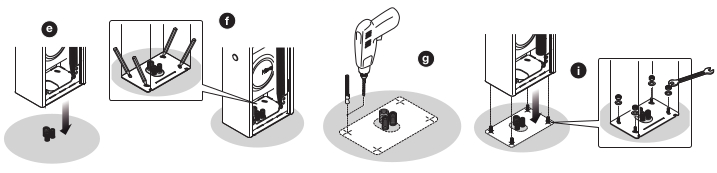

- e/f: Așezați carcasa la locul de montaj și marcați punctele de ancorare prin orificiile de montaj.
- g: Dați găuri în suport în punctele marcate.
- h: Introduceți patru ancore de expansiune. Nu sunt incluse în pachet.
- i: Așezați carcasa și fixați-o cu piulițe și șaibe. Pentru această metodă de ancorare, piulițele și șaibele nu sunt incluse în pachet.

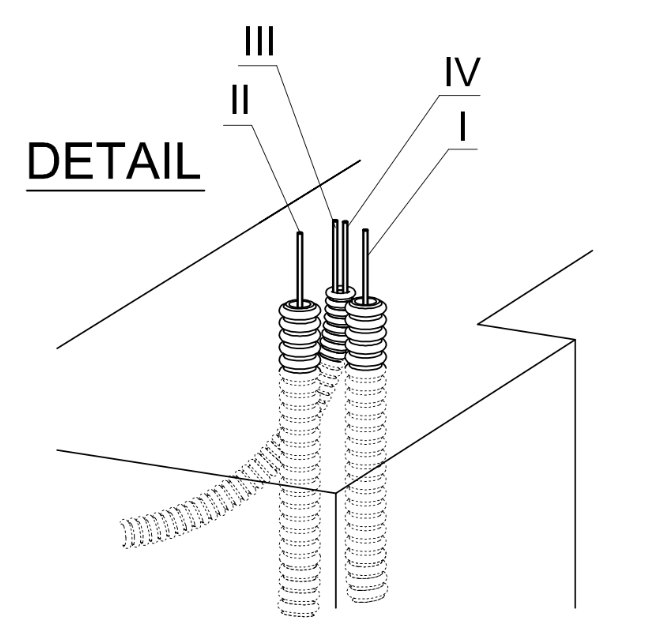

Restul cablării depinde de accesoriile alese; cea mai frecventă configurație:
| Conexiune | Nice WIDE | Nice BAR |
|---|---|---|
| I - alimentare (230 V) | 1 buc. 3x1,5mm2 1 buc. 3x1,5mm2 | 1 buc. 1 buc. 3x1,5mm2 |
| II - conectarea fotocelulei din stânga | 1 buc. 1 buc. 2x0,25mm2 | 1 buc. 1 buc. 2x0,5mm2 |
| III - conectarea fotocelulei din dreapta | 1 buc. 1 buc. 4x0,25mm2 | 1 buc. 1 buc. 2x0,5mm2 |
| IV - conectarea lămpii de avertizare | 1 buc. 1 buc. 2x0,5mm2 1 buc. 1 buc. cablu RG58 ecranat (sau cablu coaxial cu impedanța de 50 ohmi) (sau cablu coaxial cu impedanța de 50 ohmi |
1 buc. 1 buc. 2x0,5mm2 1 buc. 1 buc. cablu RG58 ecranat (sau cablu coaxial cu impedanța de 50 ohmi) (sau cablu coaxial cu impedanța de 50 ohmi |
Viteza barierelor
În videoclip puteți vedea o comparație a vitezelor barierelor M5-BAR și L-BAR.
Vă ajutăm să alegeți soluția potrivită
Trimiteți-ne lățimea căii de acces, numărul aproximativ de deschideri pe oră și modul în care doriți să controlați bariera. Ne-ar ajuta și o fotografie a intrării sau o schiță simplă. Vă ajutăm cu plăcere să alegeți bariera și accesoriile potrivite.
