Barieră NICE M7BAR - fără braț
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
5.822,14 RON cu TVA
| Greutate |
|---|
| 85 kg |
Descrierea produsului Barieră NICE M7BAR - fără braț
NICE M7BAR este o barieră electromecanică pentru controlul accesului vehiculelor, livrată fără braț. Are un motor 24 V DC și o unitate de comandă încorporată BCU1 R10 (XBA3 R10). Configurația obișnuită se alimentează de la rețea 230 V AC; 24 V este tensiunea motorului.
Este destinată unui braț cu lungimea indicată ca 5, 6 sau 7 m. Are o carcasă robustă din oțel și un arc de echilibrare. Brațe ovale din aluminiu XBA15, XBA14 și XBA5 pot fi îmbinate în combinațiile permise cu ajutorul XBA9. Lungimea exactă a brațului asamblat și accesoriile acestuia determină reglarea arcului.
În cazul unei pene de curent, brațul poate fi deblocat cu cheia sau se poate utiliza bateria de rezervă PS224. În carcasă se poate monta lampa de semnalizare XBA7 sau semaforul XBA8. Două bariere opuse pot fi sincronizate în modul Master–Slave.
Dacă bariera este deja instalată, verificați mai întâi marcajul plăcii. Setările de mai jos sunt pentru BCU1 R10 cu afișaj și selector rotativ; modelul mai vechi XBA3 are un sistem de comandă diferit și nu este interschimbabil doar pe baza denumirii asemănătoare.
Când să alegeți NICE M7BAR
| Ce trebuie verificat | Date și semnificație |
|---|---|
| Lățimea liberă de trecere | 5–7 m |
| Timp de manevră reglabil | 6–10 s |
| Număr max. de cicluri la cuplul nominal | 200 de cicluri/h |
| Braț | Se livrează separat; combinații de piese și conector |
| Deblocare manuală | Cu cheia, în caz de pană de curent sau intervenție de service |
| Două bariere opuse | Sincronizare Master–Slave |
Lungimea brațului nu este egală cu lățimea liberă de trecere. La alegere, scădeți spațiul ocupat de carcasă și suport; verificați lățimea liberă finală la fața locului. Durata mișcării depinde de setări, de braț și de accesoriile acestuia. Numărul maxim de cicluri nu garantează funcționarea nelimitată la orice nivel de solicitare.
Bariera este destinată vehiculelor. Mișcarea brațului nu trebuie să pună în pericol pietonii; amenajați separat o trecere pietonală și alegeți dispozitivele de siguranță în funcție de riscurile specifice fiecărui acces. Înainte de montaj, verificați și spațiul de deasupra brațului în poziția deschisă.
Accesoriile brațului și limitările acestora
| Accesoriu | Condiție |
|---|---|
| Garnitură de cauciuc și lumini | Permise dacă lungimea, conexiunea și echilibrarea sunt corecte. Alegeți banda luminoasă în funcție de lungimea reală a brațului. |
| Grilaj inferior WA13 | Doar pentru configurațiile mai scurte indicate în tabelul arcului. Această combinație nu este permisă pentru brațul M7BAR de 7,33 m. |
| Suport mobil WA12 | Este luat în considerare în tabelul arcului și pentru brațul de 7,33 m. |
| Articulație pliabilă XBA11 | Nu este permisă pentru M7BAR. Nu este o soluție pentru tavanele joase la această barieră. |
După adăugarea luminilor, garniturii de cauciuc, suportului sau grilajului inferior, selectați din nou fixarea arcului și echilibrarea. Creșterea puterii motorului nu înlocuiește reglarea mecanică corectă.
Din ce componente este alcătuită bara
| Identificarea barei | Componente | Ce trebuie verificat |
|---|---|---|
| 5 m | 1 × XBA5, 5,15 m | Fără conectorul XBA9; verificați lungimea exactă și fixarea arcului în funcție de configurație. |
| 5 m | 2 × XBA15 + XBA9 | Configurație scurtată la 5,00 m conform tabelului arcului. |
| 6 m | 2 × XBA15 + XBA9 | Tabelul arcului: 6,33 m. |
| 7 m | XBA15 + XBA14 + XBA9 | Tabelul arcului: 7,33 m; piesa mai scurtă se montează lângă carcasă. |
XBA15 are 3 150 mm, XBA14 are 4 150 mm, iar XBA5 are 5 150 mm. Nu folosiți denumirea comercială de 6, 7, 8 sau 9 m ca dimensiune exactă de montaj. Măsurați lungimea barei echipate și lățimea liberă de trecere înainte de montare. Conectorul XBA9 nu permite depășirea limitelor barierei.
Seturi de bariere cu bară și accesorii
Pentru un ansamblu complet cu bară, alegeți unul dintre seturile disponibile. Lungimea indicată se referă la bară, nu la lățimea liberă de trecere. Seturile din game diferite au unități de control și limite diferite; deschideți pagina setului pentru a vedea componența exactă.
| Seturi de bariere NICE M7BAR | |
|---|---|

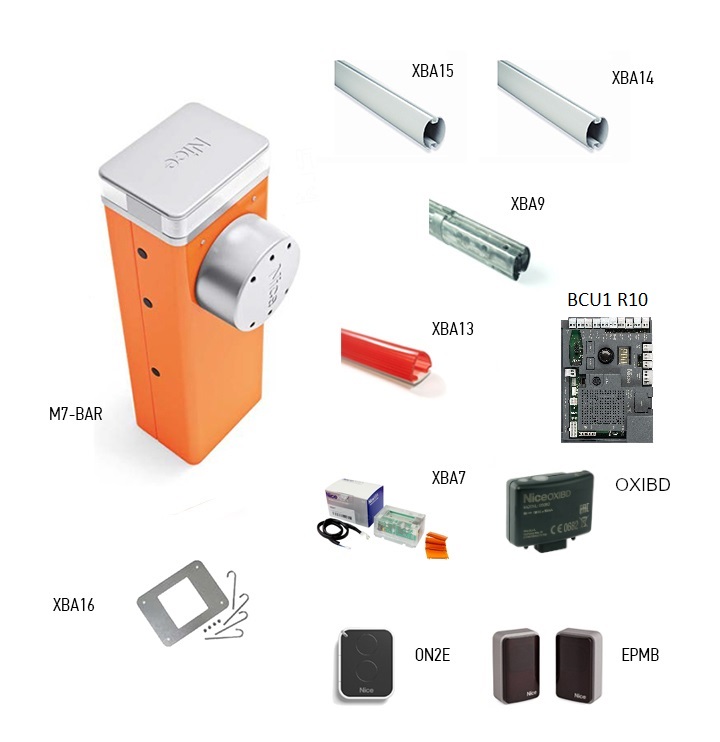

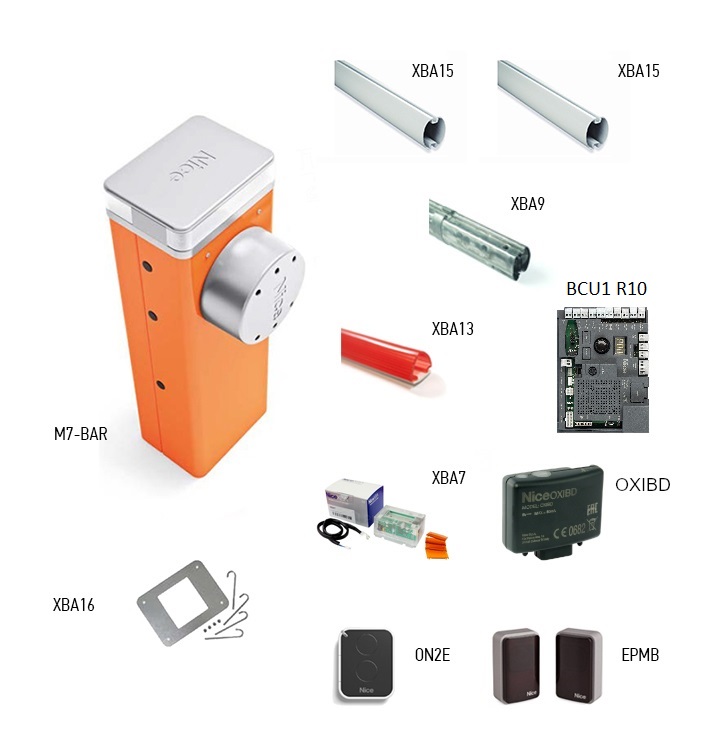

M7BAR – bară de 6 m | M7BAR – bară de 7 m |
Accesorii compatibile cu bariera M7BAR
Alegeți echiparea în funcție de lungimea barei și de modul de utilizare. Și accesoriile compatibile au limitări mecanice și electrice; este posibil ca nu toate accesoriile să poată fi utilizate simultan.
| Ce | De ce | Tip |
|---|---|---|
Bară  | Carcasa se livrează fără bară. Alegeți componentele și conectorul în funcție de lungimea exactă. | XBA15 / XBA14 / XBA5 |
Conector pentru bare  | Unește două segmente de bară; instrucțiuni de montare. Utilizați conectorul numai cu segmentele compatibile indicate pentru această barieră. | XBA9 |
Suport fix  | Suport reglabil pe înălțime pentru capătul barei în poziția închisă. Nu este un suport fixat pe bară. | WA11 |
Suport mobil  | Suport rabatabil montat pe bară. Verificați lungimile permise și sarcina suportului în tabelul arcului. | WA12 |
Gard inferior  | Barieră din aluminiu, segment de 2 m. Numai în configurațiile permise; limite în funcție de lungime. | WA13 |
Autocolante reflectorizante  | 24 de autocolante roșii pentru o vizibilitate mai bună a barei. | WA10 |

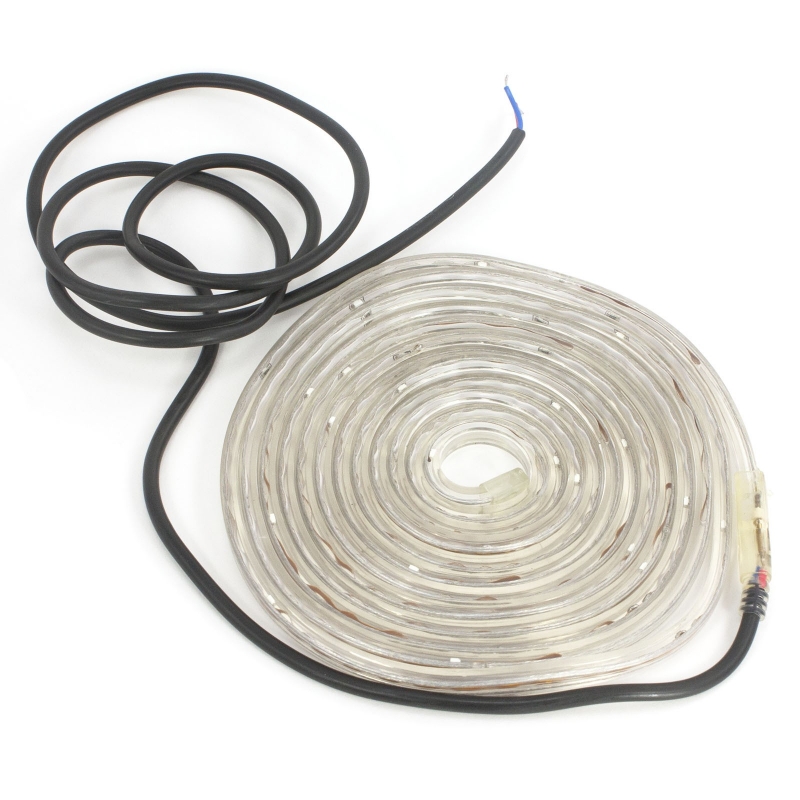

Iluminarea barei  | XBA6 este o bandă de 6 m, iar XBA18, de 8 m. Verificați numărul și conectarea în funcție de consumul la ieșirea LIGHT. | XBA6 / XBA18 |
Bandă de protecție din cauciuc  | 9 segmente de câte 1 m. Protecție mecanică a muchiei; nu înlocuiește o bară de siguranță monitorizată. | XBA13 |
Alimentare de rezervă  | Baterie de 24 V cu încărcare, pentru funcționare în caz de pană de curent; numărul de manevre depinde de nivelul de încărcare și de echipare. | PS224 – conectare |
Girofar în carcasă  | Semnalizarea mișcării și a diagnosticării se face prin INTERNAL LIGHT. | XBA7 |
Semafor în carcasă  | Controlul trecerii în funcție de setarea INTERNAL LIGHT / OU4. | XBA8 |
Fotocelule | BlueBUS cu două fire. După modificarea conexiunilor, efectuați Set 1. | EPMB |
Telecomandă | Receptor SM și telecomandă cu codificare corespunzătoare; dacă există deja un receptor, verificați familia de telecomenzi deja memorată. | OXIBD + ON2E |
Placă de comandă | Placă de schimb din generația cu afișaj și selector. Bariera are deja unitatea de comandă integrată; nu este necesară o altă unitate externă. | BCU1 R10 (XBA3 R10) |
Service și configurare | Interfață BUS T4 pentru diagnosticare și contor de service. | OVIEW + IBT4N |
Alimentare solară | Sursă alternativă, în locul alimentării de la rețea. Pentru această conexiune, nu conectați simultan alimentarea de 230 V. | Solemyo SYKCE30 |

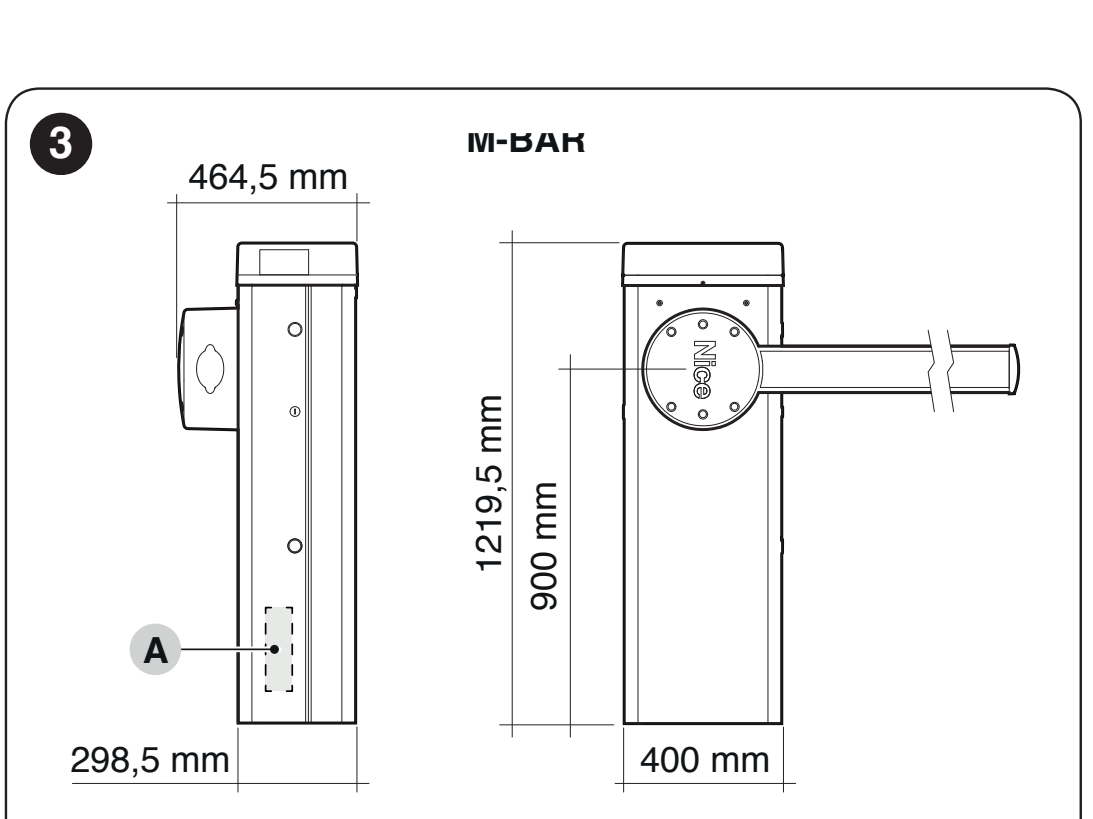

Montarea carcasei și a brațului
Montarea, conectarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de a începe lucrul, deconectați alimentarea de la rețea și bateria de rezervă. Verificați dacă suportul este solid, dacă drenajul este corespunzător, dacă există spațiu pentru brațul complet și acces sigur la deblocare.
Placă de fundație și ancorare
Dacă fundația existentă este adecvată, marcați cele patru găuri conform carcasei și alegeți ancore potrivite pentru suport. Pentru o fundație nouă, pregătiți tuburile de protecție pentru cabluri, cele patru șuruburi de ancorare incluse și placa de fundație montată orizontal, paralel cu brațul.
| Verificarea suportului | Cerință |
|---|---|
| Fundație din beton | Beton armat, cu grosimea de cel puțin 0,15 m și volumul mai mare de 0,2 m³. Tehnicianul stabilește dimensiunile fundației în funcție de condițiile locale. |
| Ancore pentru beton | 4 ancore cu șuruburi 12 MA (M12), fiecare cu o rezistență la tracțiune de cel puțin aproximativ 3,9 kN. |
| Alt material portant | Verificați rezistența suportului și a celor patru puncte de ancorare pentru o sarcină de cel puțin aproximativ 9,8 kN. |
| Montare | Placa trebuie să fie orizontală și la nivelul suprafeței; fixați carcasa numai după întărirea completă a betonului. |
Fixarea și asamblarea brațului
La un braț din două segmente, segmentul mai scurt se montează lângă carcasa barierei. Introduceți în capătul acestuia, lângă suport, inserția de ranforsare specificată: 300 mm pentru M7BAR. Această inserție nu este conectorul XBA9 dintre cele două segmente ale brațului.
- Introduceți cei doi pini specificați în arborele de ieșire. Montați suportul în poziția pentru braț vertical, fixați-l cu șuruburi și șaibe elastice.
- Așezați capacul pe suport cu șase șuruburi; deocamdată, lăsați-le slăbite.
- Introduceți inserția de îmbinare inclusă în capătul brațului de aluminiu corespunzător și fixați-o cu un șurub.
- Introduceți în caneluri garnitura de protecție din cauciuc, împreună cu îmbinările aferente, apoi montați capacul de capăt și capacele garniturii.
- Introduceți brațul complet în suport până la capăt și strângeți bine toate cele șase șuruburi.
- Montați accesoriile alese și abia apoi finalizați reglarea arcului, echilibrarea și procedura de învățare.
Îmbinarea celor două segmente cu ajutorul XBA9
- Introduceți conectorul XBA9 în capetele libere ale celor două segmente. Găurile brațelor și ale conectorului trebuie să fie aliniate.
- Cele trei șuruburi de expansiune ale conectorului slăbiți-le uniform conform imaginii. Astfel, mecanismul se extinde și fixează conectorul în interiorul brațelor; nu este vorba despre strângerea obișnuită a unui șurub de fixare.
- Verificați dacă îmbinarea este solidă și fără joc. Numai după asamblarea brațului și montarea accesoriilor acestuia, finalizați echilibrarea și testarea.
Montarea barierei pe stânga sau pe dreapta
Partea de prindere a arcului trebuie să corespundă poziției selectorului de direcție de pe placă. RH/DX pentru arcul amplasat în partea dreaptă a pârghiei de echilibrare, LH/SX pentru arcul amplasat în partea stângă. Modificarea configurației mecanice trebuie efectuată de un tehnician, cu arcul eliberat în condiții de siguranță; simpla rotire a selectorului fără modificarea mecanismului nu este suficientă.
Prinderea arcului și echilibrarea brațului
Alegeți în funcție de modelul exact, lungimea reală și toate accesoriile montate. Punctul superior de prindere este marcat cu litera A sau B, iar cel inferior cu cifra 1, 2 sau 3. Folosiți găurile pârghiei indicate pentru M7BAR. Pentru închiderea în sens opus, folosiți găurile corespunzătoare de pe cealaltă parte a pârghiei.
Pentru brațul de lungime maximă, cu garnitură de protecție din cauciuc, eventual și cu lumini, folosiți partea A din tabelul original: M7BAR, 7,33 m = B / 2. Pentru brațe mai scurte și alte accesorii, folosiți partea B.
Indicii accesoriilor pentru partea B
| Accesoriile brațului | Indice |
|---|---|
| Garnitură de protecție din cauciuc XBA13 | 0 |
| Garnitură de protecție din cauciuc cu lumini XBA4/XBA6/XBA18 | 1 |
| WA12 | 4 pentru XBA5 separat, 5,15 m; 3 pentru 5,00, 6,33 și 7,33 m |
| WA13 | 2 pentru XBA5 separat, 5,15 m; 1 pentru 5,00 și 6,33 m; nepermis pentru 7,33 m |
Adăugați indicele corespunzător pentru fiecare accesoriu utilizat. Rândurile „cauciuc” și „cauciuc cu lumini” sunt alternative și nu se însumează între ele. Fiecare accesoriu suplimentar mărește sarcina; suma și numărul de bucăți trebuie să rămână în limitele permise pentru configurația respectivă. Linia indică o combinație nepermisă.
| Configurația exactă a brațului | Prinderea în funcție de suma indicilor |
|---|---|
| XBA5, 5,15 m | 0–2: A / 2 3–5: A / 2 6–7: A / 3 |
| 2 × XBA15 scurtate la 5,00 m | 0–2: A / 2 3–5: A / 3 |
| 2 × XBA15, 6,33 m | 0–2: B / 1 3–5: B / 2 |
| XBA15 + XBA14, 7,33 m | 3–4: B / 3 5–6: B / 2 Cauciuc sau cauciuc cu lumini: secțiunea A, B / 2. WA13 nu este permis. |
Folosiți pozițiile indicate numai dacă suportul și dispunerea arcului corespund exact celor ilustrate. Dacă execuția mecanică este diferită, urmați instrucțiunile furnizate împreună cu bariera respectivă; nu confundați pozițiile găurilor între diferitele variante.
Dacă tabelul nu acoperă lungimea, dotările sau suma rezultată, nu estimați poziția de prindere. Înainte de a muta arcul, tehnicianul trebuie să asigure brațul și să elibereze în siguranță pretensionarea acestuia. Nu scoateți brațul din suport cât timp arcul este tensionat.

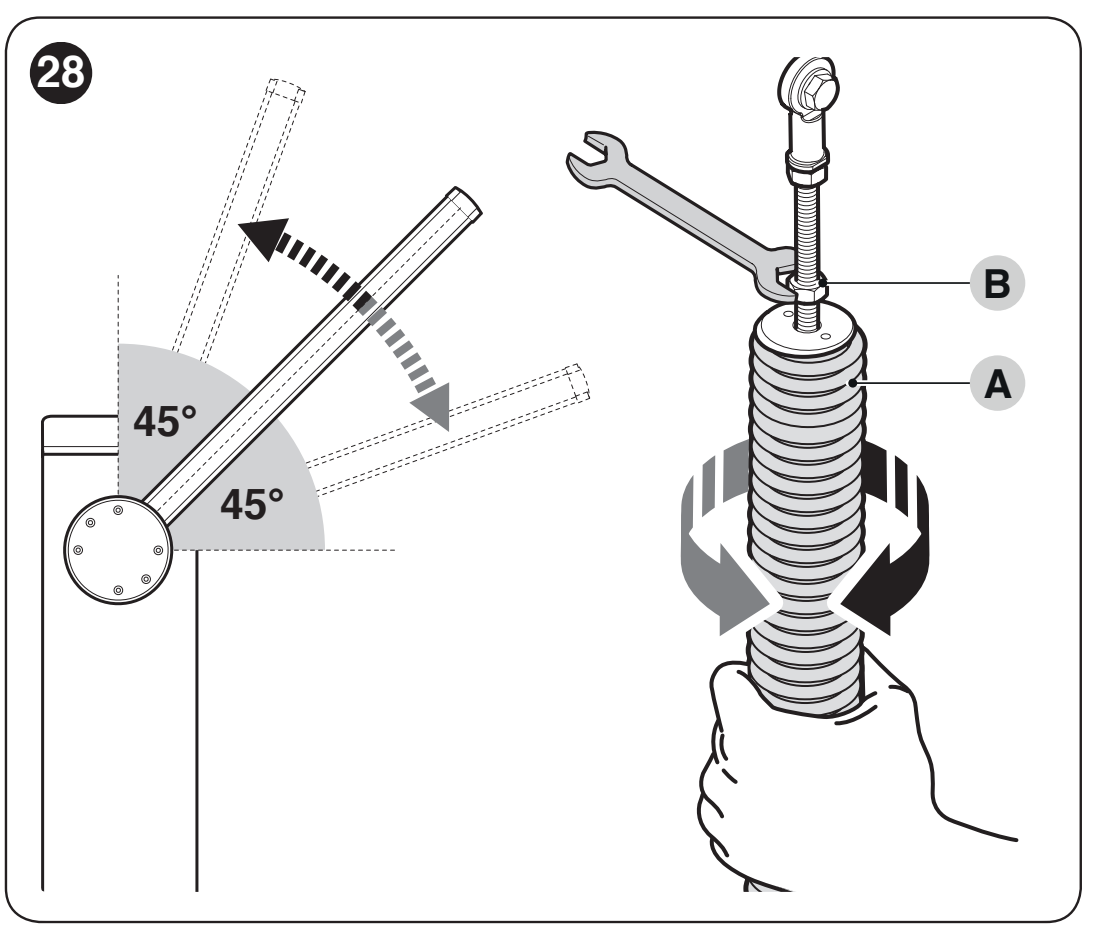

Verificarea echilibrării la 45°, 20° și 70°
- Deconectați alimentarea de la rețea și bateria. Țineți brațul ferm în siguranță, deblocați reductorul și poziționați-l aproximativ la 45°.
- Dacă brațul se ridică, reduceți pretensionarea rotind arcul A în sensul acelor de ceasornic. Dacă coboară, măriți pretensionarea rotind în sens invers acelor de ceasornic.
- Repetați verificarea aproximativ la 20° și 70°. Brațul nu trebuie să se miște semnificativ de la sine și nici să accelereze în cădere.
- Asigurați arcul împotriva rotirii cu piulița B, conform imaginii; verificați fixarea fermă.
- După finalizare, blocați reductorul.
Cu motorul deblocat, forța necesară pentru deplasarea manuală la deschidere sau închidere nu trebuie să depășească aproximativ, în nicio poziție, 45 N. Aceasta este limita superioară admisă a dezechilibrării, nu valoarea-țintă pentru reglaj. Forța se măsoară perpendicular pe braț, la 1 m de axa de rotație; ea nu indică forța de impact a brațului acționat.
Opritoare mecanice
După deblocare, parcurgeți manual întreaga cursă. Reglați cu șuruburile opritoarelor poziția orizontală închisă și poziția verticală deschisă, apoi strângeți contrapiulițele. Apoi efectuați învățarea pozițiilor Set 2. Învățarea electronică nu înlocuiește reglarea corectă a opritoarelor mecanice.
Cablare și separarea alimentării
Conectați cablul de alimentare de 230 V la blocul de borne de rețea L/N și conductorul de protecție conform instalației originale. Asigurați cablul cu presetupe și element de descărcare a tracțiunii. Nu aplicați 230 V la intrările de comandă sau la BlueBUS. Nu confundați circuitele motorului cu cele ale accesoriilor.
| Cablare | Secțiune și lungime |
|---|---|
| Rețea 230 V | 3 × 1,5 mm² până la 30 m; pentru lungimi mai mari, 3 × 2,5 mm² și împământare corespunzătoare. |
| BlueBUS | 2 × 0,5 mm² până la 20 m; până la 40 m, utilizați 2 × 1 mm². |
| Comutator cu cheie | 2 cabluri de 2 × 0,25 mm² până la 30 m; pot fi înlocuite cu un cablu de 4 × 0,5 mm². |
| OPEN / CLOSE | 2 × 0,25 mm² până la 30 m pentru fiecare intrare. |
| Lampă de semnalizare / indicator | 2 × 0,5 mm² până la 30 m; tensiunea dispozitivului trebuie să corespundă setării ieșirii. |
| Master–Slave | 2 × 1 mm² până la 20 m. |
| Antenă | Cablu coaxial RG58, maximum 15 m; lungime recomandată sub 5 m. |
Unitate de comandă BCU1 R10: schemă și borne
Înainte de conectare, deconectați alimentarea de la rețea și bateria. Blocurile de borne sunt detașabile; conectați conductoarele conform marcajelor de pe placa proprie. Schema următoare este pentru unitatea de comandă cu afișaj și selector rotativ.
Alimentarea de la rețea trebuie să aibă împământare de protecție PE și un dispozitiv adecvat pentru deconectarea completă de la rețea. Conectarea la 230 V și verificarea protecției trebuie efectuate de un electrician calificat. Tensiunea de rețea nu trebuie să ajungă la bornele de comandă sau ale accesoriilor.
| Bornă / conector | Ce se conectează aici |
|---|---|
| FLASH | Lampă de semnalizare, standard 12 V, max. 21 W. OU2 modifică funcția și tensiunea; verificați setarea curentă înainte de conectare. |
| LIGHT | Luminile brațului, circuit standard de 24 V, max. 10 W; funcția OU1. |
| OGI | Indicator pentru barieră, 24 V, max. 10 W; funcționarea sa este determinată de OU3. |
| BlueBUS | Alimentare și comunicație prin două conductoare pentru accesorii compatibile, fără polaritate. |
| STOP | NO, NC sau 8,2 kΩ; tipul este identificat în timpul învățării. O schimbare ulterioară a stării oprește manevra. |
| SbS / OPEN / CLOSE | Contacte de comutare NO fără potențial pentru comandă pas cu pas, deschidere sau închidere. Alocarea In1–In3 poate fi modificată. |
| HP SbS | Intrare de comandă NO cu prioritate ridicată, implicit In4 = 6. |
| LOOP1 / LOOP2 | Conectarea ieșirii detectorului de buclă inductivă. Bucla propriu-zisă nu se conectează direct ca un contact de comandă. |
| MASTER–SLAVE | Comunicarea între două bariere opuse; păstrați conexiunile 1–1 și 2–2. |
| SAFETY | Contact de siguranță NC pentru braț rabatabil, în funcție de dotările utilizate. |
| INTERNAL LIGHT | Conector propriu pentru XBA7 sau XBA8, funcția OU4. |
| ANTENĂ / SM | Antenă coaxială și priză separată pentru receptorul compatibil. |
Fotocelule BlueBUS și intrare STOP
Fotocelulele EPMB se conectează în paralel la cele două fire BlueBUS. TX și RX ale unei perechi trebuie să aibă aceeași adresă; o altă pereche are nevoie de o adresă diferită. Pentru protecția de siguranță a căii de trecere, utilizați adresele FOTO, FOTO II, FOTO 1 sau FOTO 1 II, în funcție de poziție și funcție. FA1/FA2 sunt adrese de comandă pentru deschidere și nu înlocuiesc funcția de siguranță a fotocelulelor.
După adăugarea sau îndepărtarea fotocelulelor ori modificarea intrării STOP, efectuați Set 1 și un nou test al funcțiilor de siguranță. Nu dezactivați STOP prin șuntarea unei defecțiuni; conectarea mai multor dispozitive de siguranță trebuie să țină cont de tipul și monitorizarea acestora.
Pentru configurația BCU1 R10 menționată, sarcina BlueBUS este de cel mult 10 unități BlueBUS. Calculați consumul conform instrucțiunilor fiecărui dispozitiv; numărul de unități nu este automat identic cu numărul de componente fizice.
Lămpi, lampă de semnalizare și semafor
XBA6 / XBA18 se montează în canalul brațului, conform propriilor instrucțiuni. XBA7 și XBA8 se conectează la INTERNAL LIGHT. Înainte de fiecare modificare a ieșirilor OU1–OU4, verificați tensiunea și puterea maximă de ieșire. Nu confundați conectorul semaforului cu borna pentru o lampă de semnalizare externă obișnuită.
Alimentarea accesoriilor suplimentare de 24 V
Ieșirea separată 24 V DC pentru dispozitive suplimentare are o toleranță de −30 % până la +10 % și un curent maxim disponibil de 500 mA în total. Calculați consumul tuturor dispozitivelor alimentate în acest mod. Pe blocul său de borne cu doi poli, marcat − + 24 V privind-o ca în imaginea de mai jos, borna din stânga este minus (−) iar borna din dreapta este plus (+).
| Borna ieșirii auxiliare de 24 V | Firul de alimentare a accesoriilor |
|---|---|
| Stânga: − | Minus (−), marcat 0 V sau GND pe dispozitiv. |
| Dreapta: + | Plus (+), marcat +24 V pe dispozitiv. |
Această marcare se aplică ieșirii separate de 24 V prezentate mai jos. Fotocelulele BlueBUS se conectează fără polaritate la propriile borne BlueBUS. Intrările de comandă SbS, OPEN, CLOSE și HP SbS utilizează contacte fără potențial; nu le conectați la o sursă de alimentare externă.
Prima pornire și învățarea
Înainte de pornire, brațul trebuie montat cu toate accesoriile, echilibrat și asigurat. Verificați opritoarele, comutatorul de direcție, dispozitivele de siguranță și calea de trecere liberă. După conectarea la rețea, afișajul și LED-urile fotocelulelor trebuie să se aprindă; în setarea implicită, lampa de semnalizare nu trebuie să lumineze în lipsa unei manevre.
1. Set → 1: învățarea dispozitivelor BlueBUS și STOP
- Rotiți selectorul pentru a găsi Set.
- Apăsați scurt selectorul, selectați valoarea 1 și apăsați din nou pentru confirmare.
- Unitatea detectează dispozitivele conectate și tipul intrării STOP. Efectuați învățarea chiar și atunci când nu sunt conectate accesorii.
Dacă eroarea E01 persistă, verificați cablajul și compatibilitatea; repetarea învățării fără a înlătura cauza nu este suficientă.
2. Set → 2: învățarea pozițiilor mecanice
- Deblocați motorul și poziționați manual brațul aproximativ la 45° apoi blocați reductorul.
- Selectați pe selector Set → 2 și confirmați.
- Lăsați unitatea să învețe întreaga cursă. Pârghia de echilibrare trebuie să ajungă la opritoarele mecanice reglate.
- Dacă nu ajunge la opritoare, opriți învățarea apăsând selectorul, reglați mecanismul și reluați de la început. După fiecare întrerupere, procedura se reia de la început.
Meniul 8.8.8. pornește învățarea rapidă combinată a dispozitivelor și pozițiilor. Și pentru această opțiune, poziționați mai întâi manual brațul aproximativ la 45° apoi blocați reductorul. Zona de mișcare trebuie să rămână liberă. Învățarea dispozitivelor sau a pozițiilor nu memorează butoanele telecomenzii.
3. Verificarea mișcării și a siguranței
Efectuați câteva manevre complete folosind butoanele OPEN și CLOSE. Brațul trebuie să încetinească înainte de opritoare; nu trebuie să se agațe, să cadă brusc sau să vibreze puternic. Testați fiecare pereche de fotocelule, STOP, deblocarea, întreruperea alimentării și, dacă este cazul, configurația Master–Slave.
Tehnicianul trebuie să verifice și riscul ca brațul să ridice o persoană: testul se efectuează cu o greutate de 20 kg amplasată la mijlocul brațului iar la deschidere, brațul nu trebuie să se ridice cu mai mult de 50 cm deasupra poziției închise. Măsurați forța de impact conform cerințelor instalației respective; fotocelulele și reducerea forței nu înlocuiesc, prin ele însele, o evaluare completă a riscurilor.
Programarea BCU1 R10 cu selectorul rotativ
Unitatea de comandă se configurează cu ajutorul selectorului rotativ și al afișajului cu trei cifre. Înainte de modificare, notați valoarea inițială; modificarea forței, a vitezei și a funcțiilor de siguranță impune un nou test al barierei.
- Rotiți selectorul în ambele direcții pentru a selecta codul parametrului.
- Apăsați-l scurt, apoi eliberați-l. Se afișează valoarea memorată; afișajul rămâne aprins.
- Rotiți selectorul pentru a alege o valoare nouă. În timpul selectării, afișajul clipește.
- Apăsați și eliberați pentru a confirma valoarea. Unitatea revine la selectarea parametrilor.
Opțiunea ESC încheie modificarea fără a salva. Afișarea --- indică o configurație setată prin OVIEW; nu este o altă valoare selectabilă. În tabele, setarea de fabrică confirmată este evidențiată cu caractere aldine; valorile reale ale plăcii pot fi modificate în timpul montajului.
Funcții de operare F01–F09
| Parametru și scop | Valori și comportament |
|---|---|
| F01 – Închidere automată Se aplică după deschiderea completă. | OFF – funcționare semiautomată: închidere la comandă (setare din fabrică) On – închidere după timpul t01 |
| F02 – Închidere după fotocelulă După eliberarea dispozitivului de siguranță selectat, începe numărătoarea timpului t10. | OFF – dezactivat (setare din fabrică) 1 – deschidere doar până la eliberarea fotocelulei: intervenția oprește mișcarea, iar după eliberare urmează timpul t10 și închiderea 2 – deschidere completă: intervenția declanșează deschiderea completă; o nouă comandă de deschidere în timpul t10 anulează închiderea ulterioară 3 – deschidere completă 2: ca valoarea 2, dar o nouă comandă de deschidere în timpul t10 nu anulează închiderea ulterioară |
| F03 – Dispozitiv pentru F02 | 1 – fotocelule și bucle configurate ca fotocelule (setare din fabrică) 2 – numai fotocelule 3 – numai bucle configurate ca fotocelule |
| F04 – Închidere la revenirea alimentării Înainte de activare, evaluați siguranța mișcării automate după o pană de curent. | OFF – dezactivat (setare din fabrică) 1 – dacă brațul nu este închis, la restabilirea alimentării se aprinde intermitent timp de t09, apoi se închide 2 – reia închiderea automată dacă înainte de pană era în curs timpul de pauză |
| F05 – Stand-by Se activează după timpul t04; o nouă comandă reia funcționarea. | OFF – dezactivat (setare din fabrică) 1 – dezactivează afișajul, BlueBUS, ieșirile și o parte din circuitele interne 2 – dezactivează BlueBUS 4 – la alimentarea de la baterie activează automat stand-by complet |
| F06 – Forță de pornire | OFF – dezactivat (setare din fabrică) On – la pornirea din poziția deschis sau închis, folosește pentru scurt timp puterea maximă pentru a învinge frecarea statică |
| F07 – Deschidere de urgență Necesită o baterie conectată și funcțională. | OFF – dezactivat (setare din fabrică) On – la întreruperea alimentării de la rețea, deschide automat brațul |
| F09 – Master / Slave | OFF – barieră principală Master (setare din fabrică) On – barieră secundară Slave; consultați procedura Master–Slave |
Timpi, viteze, forță și funcții de intrare
| Parametru și scop | Valori disponibile |
|---|---|
| 8.8.8. – Programare rapidă | Pornește programarea BlueBUS, STOP și a pozițiilor într-o singură secvență. Îndepliniți mai întâi condițiile preliminare pentru pornire. |
| Set – Programare | 1 – dispozitive BlueBUS și STOP 2 – poziția deschis și poziția închis |
| Prn – Program | 000 – program de bază (setare din fabrică) 001 / 002 / 003 – programe personalizate rezervate; de regulă nu se utilizează |
| t01 – Pauză înainte de închidere Activ când F01 = On. | 0–250 s Setare din fabrică: 20 s |
| t02 – Presemnalizare la deschidere Timpul dintre aprinderea lămpii de semnalizare și începerea deschiderii. | 0–5,0 s Setare din fabrică: 0 s |
| t03 – Presemnalizare la închidere Timpul dintre aprinderea lămpii de semnalizare și începerea închiderii. | 0–5,0 s Setare din fabrică: 0 s |
| t04 – Întârziere stand-by Timpul de la încheierea manevrei până la activarea funcției F05, dacă este activată. | 0–60 s Setare din fabrică: 60 s |
| t06 – Întârziere electromagnet După decuplarea electromagnetului de blocare, așteaptă înainte de deschidere. Se utilizează numai dacă este montat un electromagnet și ieșirea este configurată corespunzător. | 0–3,0 s Setare din fabrică: 0,2 s |
| t07 – Durata luminii auxiliare Durata de iluminare a ieșirii configurate ca lumină auxiliară. | 0–250 s Setare din fabrică: 60 s |
| t09 – Presemnalizare la revenirea alimentării Utilizat de funcția F04. | 0–20 s Setare din fabrică: 5 s |
| t10 – Închidere după fotocelulă Timpul după eliberarea dispozitivului, când F02 este activată. | 0–250 s Setare din fabrică: 5 s |
| SPO – Viteza de deschidere | 1 – cea mai mică 2 – nivelul 2 3 – nivelul 3 4 – cea mai mare (setare din fabrică) |
| SPC – Viteza de închidere | 1 – cea mai mică 2 – nivelul 2 3 – nivelul 3 4 – cea mai mare (setare din fabrică) |
| SLO – Încetinire la deschidere | 1 – viteza cea mai mică 2 – viteza medie (setare din fabrică) 3 – viteza cea mai mare |
| SLC – Încetinire la închidere | 1 – viteza cea mai mică 2 – viteza medie (setare din fabrică) 3 – viteza cea mai mare |
| PLO – Poziția de încetinire la deschidere Diferența dintre poziția finală și începutul încetinirii. | 1 – 0° (setare din fabrică) 2 – aproximativ 10° 3 – aproximativ 20° |
| PLC – Poziția de încetinire la închidere Diferența dintre poziția finală și începutul încetinirii. | 1 – 0° (setare din fabrică) 2 – aproximativ 10° 3 – aproximativ 20° |
| FrO – Forță la deschidere Nu înlocuiește echilibrarea mecanică. | 1 – cea mai mică 2 – nivelul 2 3 – medie (setare din fabrică) 4 – nivelul 4 5 – nivelul 5 6 – cea mai mare |
| FrC – Forță la închidere Nu înlocuiește echilibrarea mecanică. | 1 – cea mai mică 2 – nivelul 2 3 – medie (setare din fabrică) 4 – nivelul 4 5 – nivelul 5 6 – maxim |
| tF – Timpul de reacție al limitării forței O valoare mai mare prelungește timpul până la detectarea obstacolului. | 3–32, fiecare unitate = 30 ms Interval: 90–960 ms Setare din fabrică: 3 = 90 ms |
| In1 – Intrare SbS | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 1 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| In2 – Intrare OPEN | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 3 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| In3 – Intrare CLOSE | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 4 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| In4 – Intrare HP SbS | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 6 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| SE1 – Secvența de comandă pas cu pas | 1 – industrială: deschidere semiautomată, închidere cât timp comanda este menținută 2 – deschidere – oprire – închidere – oprire 3 – deschidere – oprire – închidere – deschidere 5 – mod de comandă pas cu pas pentru locuințe (setare din fabrică) 6 – comandă cu menținerea apăsării |
| SE3 – Secvența OPEN | 1 – deschidere – oprire – deschidere 2 – mod de deschidere pentru locuințe (setare din fabrică) 3 – deschidere cât timp comanda este menținută |
| SE4 – Secvența CLOSE | 1 – închidere – oprire – închidere 2 – mod de închidere pentru locuințe (setare din fabrică) 3 – închidere cât timp comanda este menținută |
| SE5 – Funcția fotocelulei la închidere | 1 – oprire și inversarea sensului pentru deschidere (setare din fabrică) 4 – oprire temporară; după eliberarea fotocelulei, deschidere 5 – oprire temporară; după eliberarea fotocelulei, închidere |
| SE6 – STOP la deschidere | 1 – oprire imediată 2 – oprire și inversarea scurtă a sensului spre închidere (setare din fabrică) |
| SE7 – STOP la închidere | 1 – oprire imediată 2 – oprire și inversarea scurtă a sensului spre deschidere (setare din fabrică) |
| SE8 – Obstacol la deschidere | 2 – oprire și inversarea scurtă a sensului spre închidere (setare din fabrică) 3 – oprire și inversarea completă a sensului spre închidere |
| SE9 – Obstacol la închidere | 2 – oprire și inversarea scurtă a sensului spre deschidere 3 – oprire și inversarea completă a sensului spre deschidere (setare din fabrică) |
| LO1 – Funcția LOOP1 | 1 – deschidere – deschidere, contact NO (setare din fabrică) 2 – închidere – închidere, contact NO 4 – fotocelulă, contact NC |
| LO2 – Funcția LOOP2 | 1 – deschidere – deschidere, contact NO 2 – închidere – închidere, contact NO (setare din fabrică) 4 – fotocelulă, contact NC |
În modul de comandă cu menținerea apăsării, brațul se mișcă doar cât timp contactul este activ. Modul pentru locuințe limitează întreruperea deschiderii prin comenzi suplimentare; înainte de utilizare, verificați comportamentul în configurația proprie. F02 stabilește închiderea ulterioară după eliberarea protecției, iar SE5 stabilește reacția brațului la declanșarea protecției în timpul închiderii — aceste setări nu trebuie confundate.
Semnificația codurilor de comandă In1–In4
| Cod | Comandă |
|---|---|
| 0 | Fără comandă. |
| 1 | Comandă pas cu pas conform SE1. |
| 3 | Deschidere conform SE3. |
| 4 | Închidere conform SE4. |
| 6 | Comandă pas cu pas cu prioritate ridicată, activă și în cazul blocării software. |
| 7 | Deschidere și blocare software. |
| 8 | Închidere și blocare software. |
| 11 | Pornește lumina auxiliară temporizată; se stinge după timpul setat. |
| 12 | Pornește/oprește lumina auxiliară; se aplică și timpul setat. |
| 16 | Fotocelulă. |
| 19 | Deblocare software și deschidere. |
| 20 | Deblocare software și închidere. |
| 21 | Activarea deschiderii prin fotocelulele de comandă BlueBUS. |
| 22 | Dezactivarea deschiderii prin fotocelulele de comandă BlueBUS. |
| 25 | Comandă pas cu pas pentru Master și Slave; la In2, comandă doar Master. Verificați atribuirea înainte de funcționare, testând ambele brațe. |
| 26 | Deschide Master și Slave. |
| 27 | Închide Master și Slave. |
| 28 | Comandă pas cu pas doar pentru Slave. |
| 29 | Deschide doar Slave. |
| 30 | Închide doar Slave. |
Ieșirile OU1–OU4 și semnalizarea
Schimbarea funcției poate modifica și tensiunea de ieșire. Funcțiile externe de 24 V au o limită de 10 W pentru ieșirea respectivă; lampa intermitentă de 12 V conectată la FLASH are o limită de 21 W. Înainte de conectare, verificați întotdeauna dispozitivul, tensiunea și puterea consumată. INTERNAL LIGHT este un conector destinat modulului propriu XBA7/XBA8.
| Ieșire | Cod și funcție |
|---|---|
| OU1 – LIGHT | 0 – lampă intermitentă 24 V 1 – indicator OGI 2 – barieră închisă 3 – barieră deschisă 4 – lumină intermitentă a brațului (setare din fabrică) 5 – indicator de întreținere 6 – lumină suplimentară 8 – semafor roșu 9 – semafor verde 10 – canal radio 1 11 – canal radio 2 12 – canal radio 3 13 – canal radio 4 14 – electromagnet de blocare |
| OU2 – FLASH | 0 – lampă de semnalizare 24 V 1 – lampă de semnalizare 12 V (setare din fabrică) 2 – indicator OGI 3 – barieră închisă 4 – barieră deschisă 5 – lumină intermitentă a brațului 6 – indicator de întreținere 7 – lumină suplimentară 9 – semafor roșu 10 – semafor verde 11 – canal radio 1 12 – canal radio 2 13 – canal radio 3 14 – canal radio 4 15 – electromagnet de blocare |
| OU3 – OGI | 0 – lampă de semnalizare 24 V 1 – indicator OGI 2 – barieră închisă (setare din fabrică) 3 – barieră deschisă 4 – lumină intermitentă a brațului 5 – indicator de întreținere 6 – lumină suplimentară 8 – semafor roșu 9 – semafor verde 10 – canal radio 1 11 – canal radio 2 12 – canal radio 3 13 – canal radio 4 14 – electromagnet de blocare |
| OU4 – INTERNAL LIGHT | 0 – lampă de semnalizare (setare din fabrică) 1 – indicator OGI 2 – barieră închisă 3 – barieră deschisă 4 – lumină suplimentară 5 – semafor roșu 6 – semafor verde 7 – semafor cu sens unic 8 – semafor alternativ cu sens unic 9 – semafor pentru pietoni |
| Mod de semnalizare | Semnificație |
|---|---|
| Lampă de semnalizare | Clipește în timpul manevrei: 0,5 s aprinsă / 0,5 s stinsă. |
| OGI | Închisă: stinsă; la deschidere: clipește lent; la închidere: clipește rapid; deschisă: aprinsă. |
| Barieră închisă / deschisă | Este aprinsă numai în poziția finală selectată. |
| Lumină intermitentă a brațului | Clipește la intervale de 0,5 s și când brațul este staționar. |
| Întreținere | Sub 80 % din numărul setat: se aprinde timp de 2 s la începutul deschiderii. Între 80 și 100 %: clipește în timpul manevrei. Peste 100 %: clipește continuu. |
| Lumină suplimentară | Este aprinsă în timpul mișcării și după aceasta, până la expirarea timpului t07. |
| Semafor roșu | Clipește lent la închidere, este aprins la închiderea completă, iar în celelalte cazuri este stins. |
| Semafor verde | Clipește lent la deschidere, este aprins la deschiderea completă, iar în celelalte cazuri este stins. |
| Canale radio | Comanda canalului corespunzător activează ieșirea; comanda acestuia destinată unității de control este ignorată. |
| Electromagnet de blocare | Este activ când bariera este închisă; se dezactivează înainte de deschidere, iar unitatea așteaptă timpul t06. |
| OU4 = 7 | Verde când brațul este deschis, roșu în toate celelalte stări. |
| OU4 = 8 | Pentru partea interioară, folosiți In2 sau LOOP1 setat pentru deschidere; pentru partea exterioară, In3 sau LOOP2 setat pentru deschidere. Verde se atribuie părții de la care a fost emisă comanda, iar pe partea opusă se aprinde roșu. Când bariera este închisă sau se închide, semaforul este roșu pe ambele părți. |
| OU4 = 9 | Când bariera este închisă, verde în interior și roșu în exterior; când este deschisă, invers. În pozițiile intermediare, semaforul este roșu pe ambele părți. |
Contoare, versiuni și date de service
| Meniu | Utilizare |
|---|---|
| MnP – Numărul setat de manevre | După apăsare, se afișează succesiv a = unități, b = mii, c = milioane. Se utilizează pentru semnalizarea întreținerii. |
| MnE – Numărul de manevre efectuate | După apăsare, se afișează succesiv t = unități, u = mii, v = milioane. |
| ErS – Ștergere | 1 – dispozitive; 2 – poziții; 3 – valori ale funcțiilor; 5 – totul. Procedură și reînvățare ulterioară. |
| Fir – Versiunea firmware-ului | Două apăsări afișează două grupuri de câte trei cifre ale identificării. |
| Hdr – Versiunea hardware-ului | Trei apăsări afișează trei grupuri de câte trei cifre ale identificării. |
| din – Diagnosticarea intrărilor | Stările intrărilor și ale afișajului. |
Contorul de service nu se resetează prin resetarea plăcii. Resetați-l prin intermediul OVIEW numai după efectuarea și înregistrarea întreținerii.
Două bariere opuse: Master–Slave
Se pot sincroniza două bariere complete. Fiecare are propriul motor, propria unitate de comandă și propria alimentare; nu se conectează între ele ca doi motoare pe aceeași placă. Conectați bornele de comunicare 1–1 și 2–2 cu un cablu de 2 × 1 mm², pe o distanță de până la 20 m.
- Finalizați montajul, setarea sensului, echilibrarea și conectarea electrică la ambele bariere.
- La bariera Slave, executați Set 1 și Set 2, setați vitezele, încetinirea și forța, apoi setați F09 = On.
- La bariera Master, executați Set 1 și Set 2. Până atunci, Slave poate semnala eroarea de comunicare E05.
- Trimiteți o comandă de la unitatea Master și verificați mișcarea ambelor brațe, precum și dispozitivele de siguranță.
Dispozitivele BlueBUS comune și receptorul se conectează la Master. Comenzile proprii SbS/OPEN/CLOSE pentru Slave pot acționa doar brațul acestuia. Viteza, încetinirea, poziția de încetinire și forța se reglează separat pentru fiecare barieră. Pentru alimentarea de rezervă, fiecare barieră are nevoie de propria PS224.
Telecomandă și alimentare de rezervă
Receptor și telecomenzi
Placa are o mufă SM pentru un receptor compatibil. Opțiunea actuală OXIBD permite utilizarea telecomenzilor compatibile, de exemplu ON2E. Conectați receptorul numai după deconectarea alimentării de la rețea și a bateriei. Memorarea și ștergerea telecomenzilor se efectuează conform instrucțiunilor receptorului respectiv; resetarea plăcii de comandă nu înlocuiește procedura radio a acestuia.
PS224 în cazul unei pene de curent
PS224 se conectează numai după finalizarea montajului și a programării: deconectați alimentarea de la rețea, instalați bateria și conectați cablul prevăzut la conectorul pentru alimentarea de rezervă; apoi restabiliți alimentarea de la rețea. Modul F05 = 4 poate limita consumul în timpul alimentării de la baterie. Funcția F07 = On comandă deschiderea în cazul unei pene de curent, dacă bateria este prezentă; funcția nu este activată implicit.
Solemyo SYKCE30 este o modalitate diferită de alimentare. Când se conectează sistemul Solemyo, bariera nu trebuie să fie conectată simultan la rețeaua de 230 V. Evaluați capacitatea sursei în funcție de numărul de manevre și de accesoriile instalate.
Diagnosticare și remedierea defecțiunilor
Mai întâi, identificați codul afișat pe ecran sau numărul de clipiri scurte. Seria de diagnosticare se repetă după o pauză de aproximativ 1 s; clipirea obișnuită în timpul mișcării nu este un cod de defecțiune.
Când bariera nu răspunde sau se mișcă incorect
| Simptom | Ce trebuie verificat |
|---|---|
| Telecomanda nu răspunde, iar LED-ul acesteia nu se aprinde | Verificați bateria telecomenzii. |
| LED-ul telecomenzii se aprinde, dar bariera nu răspunde | Verificați dacă telecomanda este memorată și compatibilă cu receptorul instalat; receptor și telecomandă. |
| Ecranul nu se aprinde și nicio comandă nu funcționează | Un tehnician va verifica alimentarea și siguranțele F1/F2. Siguranța se înlocuiește numai după identificarea cauzei și cu una de același tip și aceeași valoare; nu șuntați siguranța. |
| Comanda este transmisă, dar manevra nu începe | În cazul unei comenzi prin cablu, urmăriți LED-ul intrării corespunzătoare. Dacă lampa de semnalizare indică o defecțiune, consultați tabelul de coduri de mai jos. |
| Brațul își schimbă imediat direcția sau se mișcă neobișnuit de încet | Verificați mai întâi echilibrarea, mișcarea liberă, opritoarele și limitatoarele de cursă. Dacă placa nu detectează poziția de capăt, trebuie verificate limitatoarele și învățarea pozițiilor. |
| Brațul se mișcă în direcția opusă | Verificați partea pe care se află arcul și selectorul de direcție. Nu schimbați firele între ele fără să verificați. |
| Cod / semnal | Ce trebuie verificat |
|---|---|
| E01 / 1 clipire | Modificarea sau lipsa memorării dispozitivelor BlueBUS/STOP. Verificați conexiunile, apoi Set 1. |
| E02 | Poziții nememorate; după verificarea opritoarelor și a echilibrării, efectuați Set 2. |
| E03 | Limitatoare de cursă inversate; verificați direcția și conexiunile lor electrice. |
| E04 | Lipsește semnalul encoderului; un tehnician va verifica conectorul și cablul senzorului. |
| E05 | Eroare de comunicare Master–Slave; verificați polaritatea și învățarea ambelor bariere. |
| E06 / 5 clipiri | Eroare a memoriei parametrilor. După deconectarea și reconectarea tuturor surselor de alimentare, încercați din nou; dacă problema persistă, este necesară intervenția service-ului și, eventual, resetarea completă și o nouă învățare. |
| E07 / 7 clipiri | Eroare internă a componentelor electronice. Deconectați toate sursele de alimentare; dacă eroarea se repetă, solicitați intervenția service-ului. |
| E08 | Configurația tipului de barieră; un tehnician va verifica setarea din fabrică a plăcii. |
| E09 / 9 clipiri | Blocare software. Introduceți comanda de deblocare prevăzută, eventual HP SbS; nu este vorba despre deblocarea mecanică cu cheie. |
| E10 | Lipsește un contact de siguranță NC sau un limitator de cursă; verificați SAFETY și limitatoarele. |
| E11 | Scurtcircuit BlueBUS. Cu alimentarea deconectată, verificați cablajul și dispozitivele. După remedierea cauzei, restabiliți alimentarea, transmiteți o comandă și așteptați 40 s. Dacă eroarea se repetă, este necesară intervenția service-ului. |
| I02 / 2 clipiri | Fotocelulă activă. Îndepărtați obstacolul, curățați elementele optice și verificați alinierea. |
| I03 / 3 clipiri | A intervenit limitarea forței. Verificați mai întâi echilibrarea, frecarea și opritoarele. Nu măriți forța pentru a compensa o defecțiune mecanică. |
| I04 / 4 clipiri | A intervenit STOP. Identificați cauza la dispozitivul conectat; nu ocoliți intrarea de siguranță. |
LED-uri și modul din
STOP este aprins când intrarea este activată normal; stingerea indică intervenția acesteia. LED-urile SbS, OPEN, CLOSE și HP SbS se aprind când comanda este activă. Starea FC1/FC2 depinde de selectorul RH/LH: în poziția RH, FC1 se stinge când bariera este închisă, iar FC2 când este deschisă; în poziția LH, situația este inversă.
Codurile de pe afișaj și numărul de clipiri ale lămpii de semnalizare nu se numerotează la fel. De exemplu E06 înseamnă cinci clipiri; seriilor de șase și opt clipiri nu le este atribuită nicio funcție în această configurație.
Meniul din afișează intrările prin segmentele celor trei cifre ale afișajului. Marcajele A–G și punctul dp sunt indicate în imagine. În cazul FC1/FC2, pozițiile deschisă și închisă sunt controlate în funcție de setarea RH/LH indicată mai sus.
| Cifră | Segment și semnificație |
|---|---|
| Prima | A1 – LOOP1 B1 – CLOSE C1 – HP SbS D1 – LOOP2 E1 – OPEN F1 – SbS G1 – neutilizat dp1 – clipește o dată pe secundă când placa este în funcțiune |
| A doua | A2 – FC1 B2 – butonul CLOSE de pe placă C2 – direcția RH D2 – alimentarea de la baterie E2 – direcția LH F2 – butonul OPEN de pe placă G2 – FC2 dp2 – intrarea A a senzorului motorului |
| A treia | A3 – fotocelula de deschidere FA1 B3 – FOTO activă C3 – FOTO II activă D3 – fotocelula de deschidere FA2 E3 – FOTO 1 activă F3 – FOTO 1 II activă G3 – Master a recunoscut Slave dp3 – intrarea B a senzorului motorului |
Punctele dp2/dp3 pot fi aprinse sau stinse când motorul este oprit, în funcție de poziția senzorului; în timpul mișcării clipesc. Corectați direcția greșită la nivelul mecanismului și al comutatorului, nu prin schimbarea aleatorie a firelor.
Ștergerea setărilor și reluarea de la început
Selectați de la selector ErS, apăsați, selectați valoarea dorită și confirmați. 1 șterge dispozitivele memorate, 2 pozițiile, 3 valorile funcțiilor, 5 toate datele unității de comandă. După ștergerea completă, efectuați din nou Set 1, Set 2, setările și testele de siguranță.
Resetarea plăcii nu resetează numărul manevrelor efectuate. Resetați contorul de service numai după efectuarea efectivă a lucrărilor de întreținere, prin intermediul OVIEW. Ștergerea telecomenzilor se efectuează conform procedurii specifice receptorului.
Deblocarea manuală a brațului
În caz de pană de curent, defecțiune sau montaj, opriți funcționarea, deconectați alimentarea și asigurați-vă că spațiul este liber. Țineți brațul; un braț dezechilibrat incorect se poate mișca singur.
- Introduceți cheia de deblocare și rotiți-o cu 180° spre stânga sau spre dreapta.
- Deplasați manual brațul în poziția necesară.
- Pentru a relua funcționarea cu motorul, readuceți cheia în poziția inițială și scoateți-o. Verificați blocarea și reluarea în siguranță a comenzii.
Întreținere și durată de viață
Pentru o instalație existentă cu BCU1 R10, programați o verificare de specialitate cel târziu după 6 luni sau 20 000 de manevre, în funcție de care dintre acestea survine mai întâi. În cazul utilizării intensive, numărul de cicluri se poate epuiza mult mai devreme. Verificați echilibrarea și după modificarea echipării brațului.
Tehnicianul va deconecta toate sursele de alimentare și va verifica, de asemenea, îmbinarea rigidă a celor două părți ale brațului și șuruburile de dilatare ale cuplajului XBA9, coroziunea, ancorarea, șuruburile și fixarea arcului, jocul arborelui, starea brațului și funcționarea sistemului de deblocare. După restabilirea alimentării, va repeta testele dispozitivelor de siguranță și ale forței. Înregistrați lucrările de service și eventuala înlocuire a arcului în registrul de întreținere.
Factori care influențează durata de viață estimată
| Factor | Indice de solicitare |
|---|---|
| Viteză, nivelul 3 | 15 % |
| Viteză, nivelul 2 | 10 % |
| Activarea fotocelulelor în peste 10 % dintre manevre | 15 % |
| Activarea STOP în peste 10 % dintre manevre | 15 % |
| Suport mobil WA12 | 10 % în configurația permisă |
| Sare în mediu | 10 % |
| Praf / nisip | 5 % |
| Bară de protecție inferioară | 5 % în configurația permisă |
| Temperatură peste 40 °C sau sub 0 °C | 5 % |
| Forță setată FrO / FrC | Nivelul 4: 5 % Nivelul 5: interval 5–10 % Nivelul 6: 10 % |
Nivelurile de viteză 2 și 3 sunt alternative; adăugați doar nivelul utilizat. Pentru nivelul 4 nu este stabilit niciun indice, așadar nu estimați numărul de cicluri pentru acesta. Adunați indicii celorlalți factori aplicabili. Identificați suma pe axa orizontală a graficului și citiți numărul estimativ de cicluri pe axa verticală. La forța setată la nivelul 5 rezultă un interval de estimare; nu estimați numărul de cicluri în afara intervalului graficului. Estimarea presupune montajul corect și întreținerea periodică; nu garantează un anumit număr de cicluri și nu reprezintă un îndemn de a amâna lucrările de service.
Caracteristicile tehnice ale barierei NICE M7BAR
| Parametru | Valoare |
|---|---|
| Model | NICE M7BAR – fără braț |
| Tip | Barieră electromecanică cu motor de 24 V DC și unitate de comandă integrată |
| Unitate de comandă | BCU1 R10 (XBA3 R10) |
| Alimentare de la rețea | 230 V AC, 50/60 Hz |
| Tensiunea motorului | 24 V DC |
| Curent absorbit | 1,1 A |
| Putere maximă la pornire | 110 W |
| Putere absorbită la cuplul nominal | 40 W |
| Durata manevrei | 6–10 s |
| Cuplu la pornire | 300 Nm |
| Cuplu nominal | 90 Nm |
| Frecvență maximă la cuplul nominal | 200 cicluri/h |
| Lățimea liberă de trecere | 5–7 m |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +55 °C |
| Dimensiunile carcasei | 400 × 299 × 1 215 mm (lățime × adâncime × înălțime) |
| Greutate | 85 kg |
| Clasa de izolație | I |
| Alimentare de rezervă | PS224 |
| Alimentare solară | Solemyo SYKCE30 |
Parametrii sunt valabili la o temperatură de referință de aproximativ 20 °C. Evaluați-i împreună cu lungimea brațului, echiparea și echilibrarea. În cazul unei versiuni diferite a automatizării sau a unității de comandă, verificați timpul de mișcare și setările disponibile în funcție de marcajul de pe dispozitiv.
Desenul indică și părțile proeminente, precum și dimensiunile exacte de 298,5 și 1 219,5 mm. Pentru ancorare și amplasare, urmați desenul, nu doar dimensiunile rotunjite ale carcasei din tabel.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
