Barieră NICE LBAR - fără braț
| Disponibilitatea produsului: | în 3 zile | Expediem de obicei produsele în termen de 3 zile. |
|---|
în 3 zile
10.164,39 RON cu TVA
| Greutate |
|---|
| 85 kg |
Descrierea produsului Barieră NICE LBAR - fără braț
NICE LBAR este o barieră electromecanică pentru controlul accesului vehiculelor cu motor, livrată fără braț. Are un motor 24 V DC și o unitate de comandă încorporată BCU1 R10 (XBA3 R10). Configurația obișnuită se alimentează de la rețeaua electrică 230 V AC; 24 V este tensiunea motorului.
Este concepută pentru un braț cu lungimea indicată ca 7, 8 sau 9 m. Are o carcasă robustă din oțel și un arc de echilibrare. Brațe elipsoidale din aluminiu XBA15, XBA14 și XBA5 pot fi îmbinate în combinațiile permise cu ajutorul XBA9. Lungimea exactă a brațului asamblat și accesoriile acestuia determină reglajul arcului.

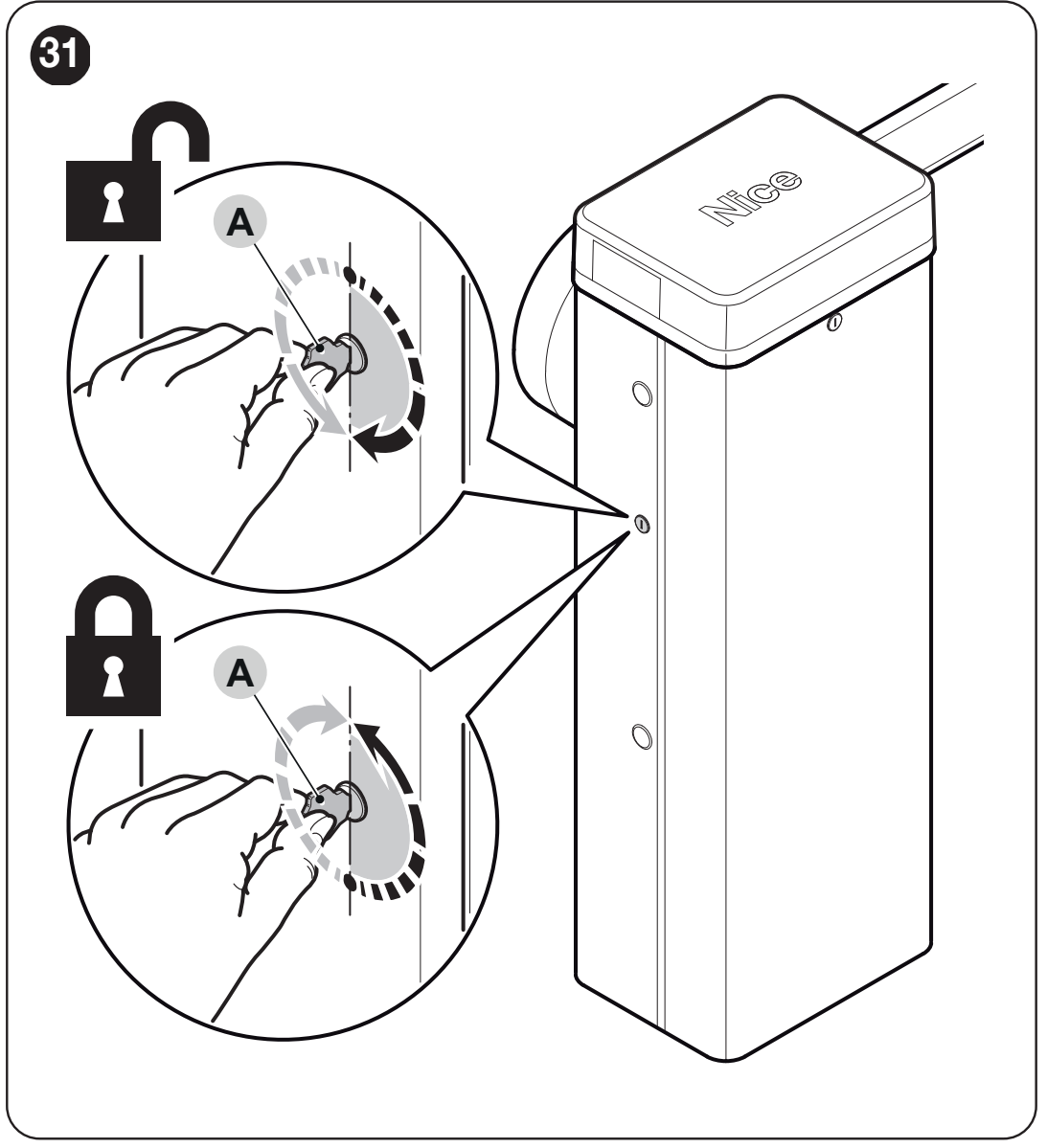

În cazul unei pene de curent, brațul poate fi deblocat cu ajutorul unei chei sau se poate utiliza bateria de rezervă PS224. În carcasă se pot instala lampa de semnalizare XBA7 sau semaforul XBA8. Două bariere opuse pot fi sincronizate în modul Master–Slave.
Dacă bariera este deja instalată, verificați mai întâi inscripția de pe placă. Setările de mai jos se aplică pentru BCU1 R10 cu afișaj și selector rotativ; modelul mai vechi XBA3 are un sistem de comandă diferit și nu este interschimbabil doar pe baza unei denumiri asemănătoare.
Când să alegeți NICE LBAR
| Ce trebuie verificat | Date și semnificație |
|---|---|
| Lățimea liberă de trecere | 7–9 m |
| Timp reglabil pentru manevră | 8–12 s pentru configurația BCU1 R10 indicată |

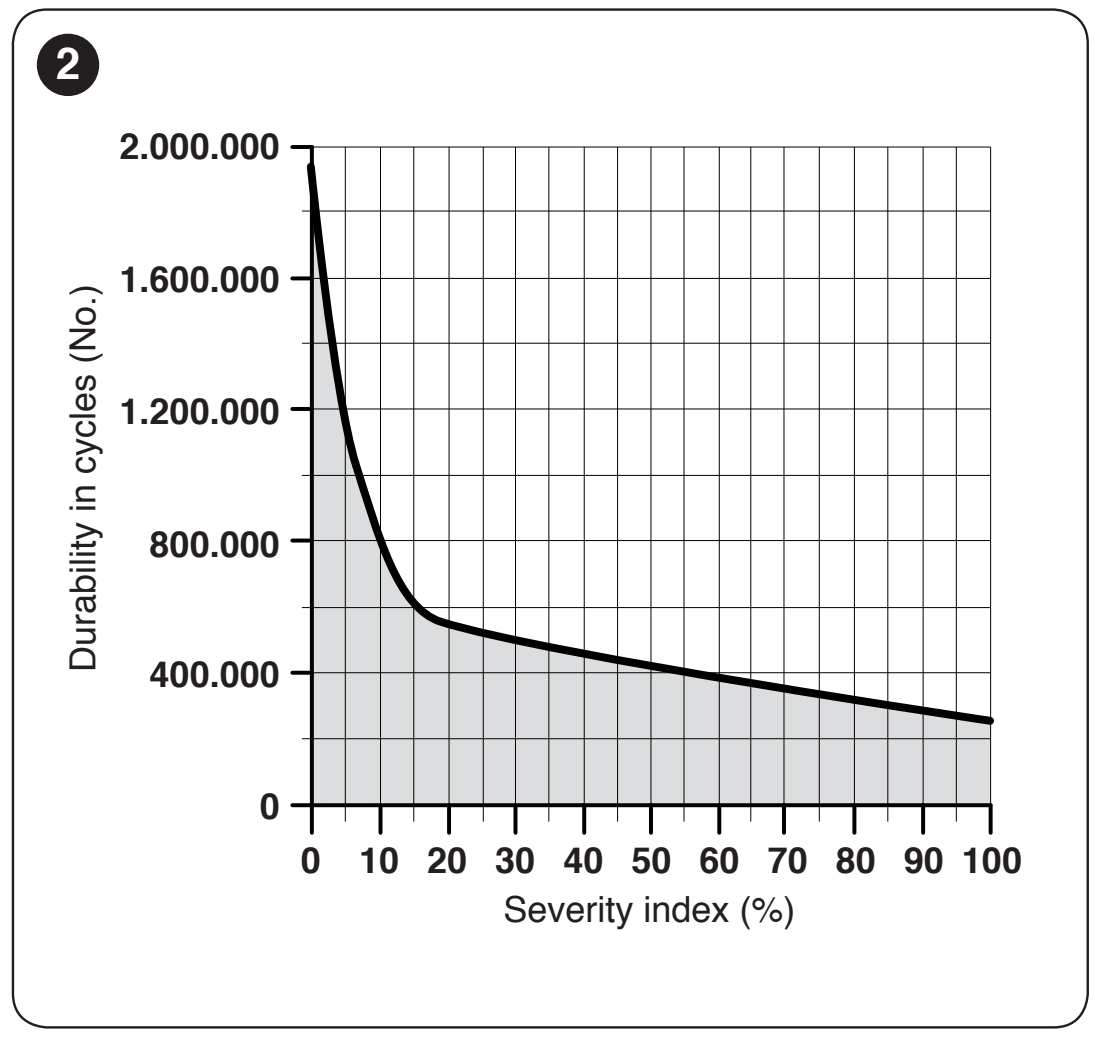

| Număr maxim de cicluri la cuplul nominal | 150 de cicluri/h |
| Braț | Se livrează separat; combinații de piese și conector |
| Deblocare manuală | Cu cheie, în cazul unei pene de curent sau al unei intervenții de service |
| Două bariere opuse | Sincronizare Master–Slave |
Lungimea brațului nu este egală cu lățimea liberă de trecere. La alegere, luați în calcul spațiul ocupat de carcasă și suport; verificați la fața locului lățimea liberă finală. Timpul de mișcare depinde de reglaj, de braț și de accesoriile acestuia. Numărul maxim de cicluri nu garantează funcționarea nelimitată în orice condiții de sarcină.
Bariera este destinată vehiculelor. Mișcarea brațului nu trebuie să pună în pericol pietonii; amenajați separat trecerea pietonală și alegeți dispozitivele de siguranță în funcție de riscurile specifice accesului. Înainte de montaj, verificați și spațiul de deasupra brațului în poziția deschisă.
Accesoriile brațului și limitările acestora
| Accesoriu | Condiție |
|---|---|
| Garnitură din cauciuc și lumini | Permise dacă lungimea, conectarea și echilibrarea sunt corecte. Alegeți banda luminoasă în funcție de lungimea reală a brațului. |
| Grilaj inferior WA13 | Numai pentru configurațiile de 7,33 sau 8,33 m, conform tabelului arcului. Tabelul nu indică acest accesoriu pentru brațul de 9,33 m; nu îl instalați fără o soluție confirmată. |
| Suport mobil WA12 | Se ia în calcul pentru brațele de 7,33 și 8,33 m. Nu îl utilizați cu un braț de 9,33 m fără o soluție confirmată individual. |
| Articulație pliabilă XBA11 | Nu este permisă pentru LBAR. Nu este o soluție pentru plafon jos în cazul acestei bariere. |
După adăugarea luminilor, garniturii din cauciuc, suportului sau grilajului inferior, reglați din nou fixarea arcului și echilibrarea. Creșterea forței motorului nu înlocuiește reglarea mecanică corectă.
Din ce componente este alcătuită bara
| Denumirea barei | Componente | Ce trebuie verificat |
|---|---|---|
| 7 m | XBA15 + XBA14 + XBA9 | Tabelul arcului: 7,33 m; segmentul mai scurt lângă carcasă. |
| 8 m | 2 × XBA14 + XBA9 | Tabelul arcului: 8,33 m. |
| 9 m | XBA14 + XBA5 + XBA9 | Tabelul arcului: 9,33 m; segmentul mai scurt lângă carcasă. |
XBA15 are 3 150 mm, XBA14 are 4 150 mm, iar XBA5 are 5 150 mm. Nu folosiți denumirea comercială de 6, 7, 8 sau 9 m ca dimensiune exactă de montaj. Măsurați lungimea barei echipate și deschiderea liberă de trecere înainte de montare. Conectorul XBA9 nu permite depășirea limitelor barierei.

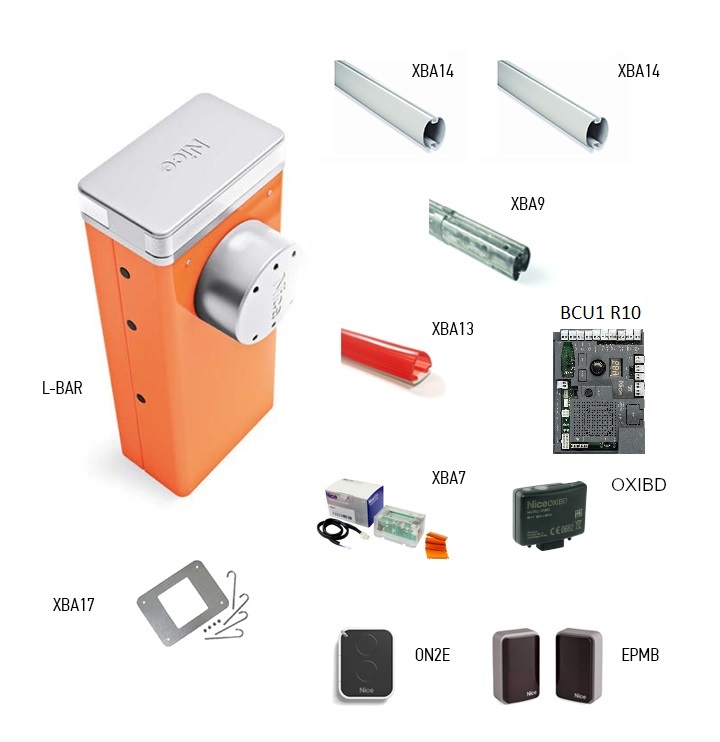

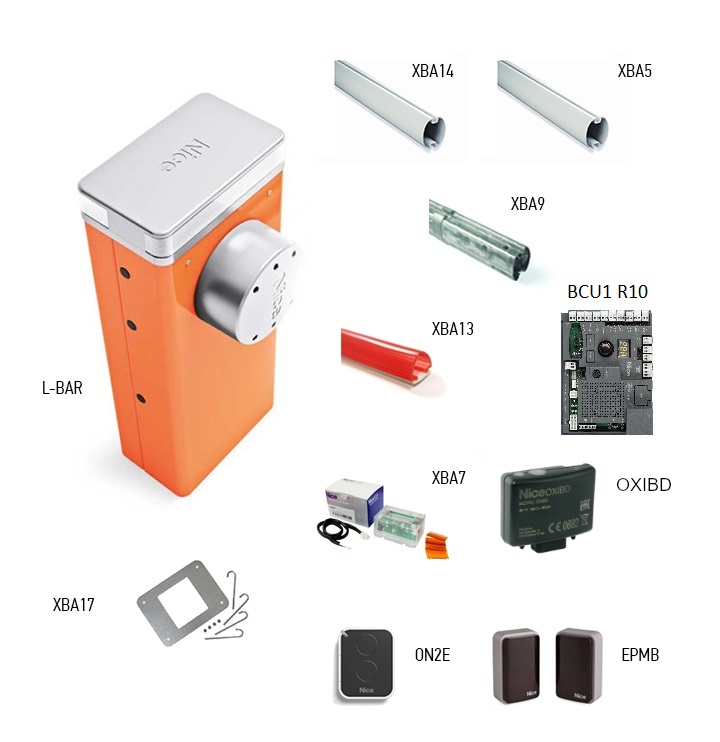

Kituri de bariere cu bară și accesorii
Pentru o configurație completă cu bară, alegeți unul dintre kiturile disponibile. Lungimea indicată se referă la bară, nu la lățimea liberă de trecere. Kiturile din serii diferite au unități de comandă și limite diferite; pentru componența exactă, deschideți fișa kitului.
| Kituri de bariere NICE LBAR | |
|---|---|
LBAR – bară de 8 m | LBAR – bară de 9 m |
Accesorii compatibile cu bariera LBAR
Alegeți echiparea în funcție de lungimea barei și de regimul de utilizare. Și accesoriile compatibile au limitări mecanice și electrice; este posibil să nu poată fi utilizate toate accesoriile simultan.
| Ce | De ce | Tip |
|---|---|---|

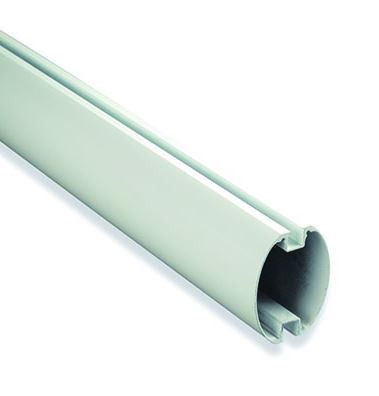

Bară  | Carcasa nu include bara. Alegeți segmentele și conectorul în funcție de lungimea exactă. | XBA15 / XBA14 / XBA5 |
Conector pentru bare  | Unește două segmente de bară; procedura de montare. Utilizați conectorul numai cu segmentele compatibile indicate pentru această barieră. | XBA9 |
Suport fix  | Suport reglabil pe înălțime pentru capătul barei în poziție închisă. Nu este un suport fixat pe bară. | WA11 |
Suport mobil  | Suport rabatabil montat pe bară. Verificați lungimile permise și sarcina suportului în tabelul arcului. tabelul arcului. | WA12 |
Gard inferior  | Element de barieră din aluminiu, lungime 2 m. Numai în configurațiile permise; limite în funcție de lungime. | WA13 |
Autocolante reflectorizante  | 24 de autocolante roșii pentru o vizibilitate mai bună a barei. | WA10 |

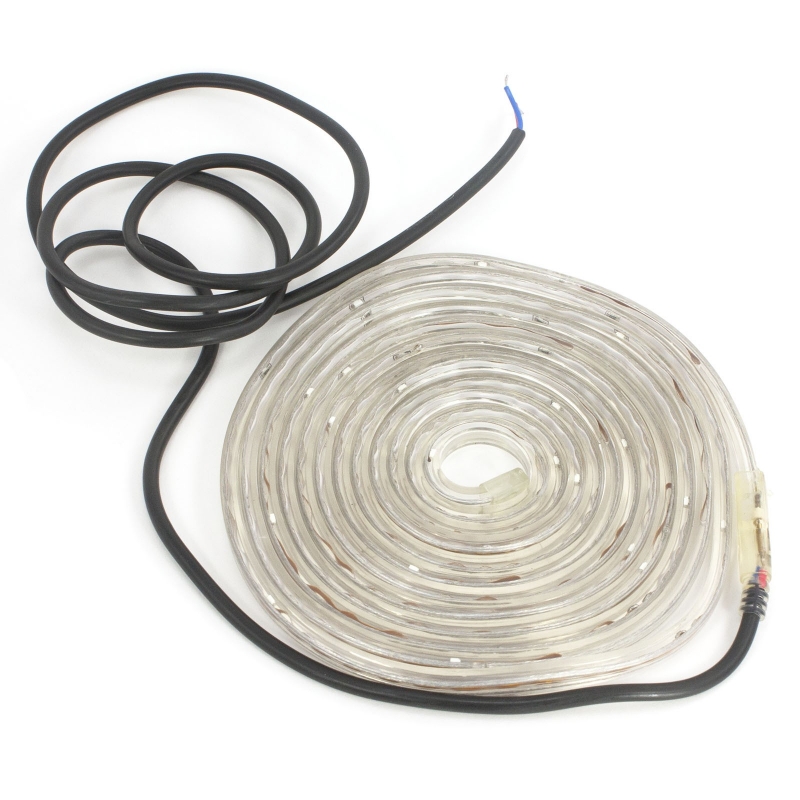

Iluminarea barei  | XBA18 este o bandă de 8 m; nu acoperă automat o bară de 9 m în întregime. Verificați numărul și conectarea în funcție de consumul la ieșirea LIGHT. | XBA18 |
Bandă de protecție  | 9 segmente de câte 1 m. Protecție mecanică a muchiei; nu înlocuiește muchia de siguranță monitorizată. | XBA13 |

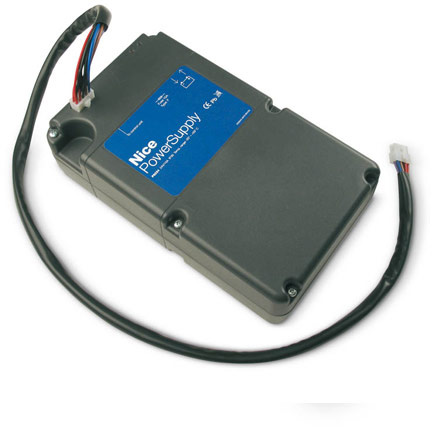

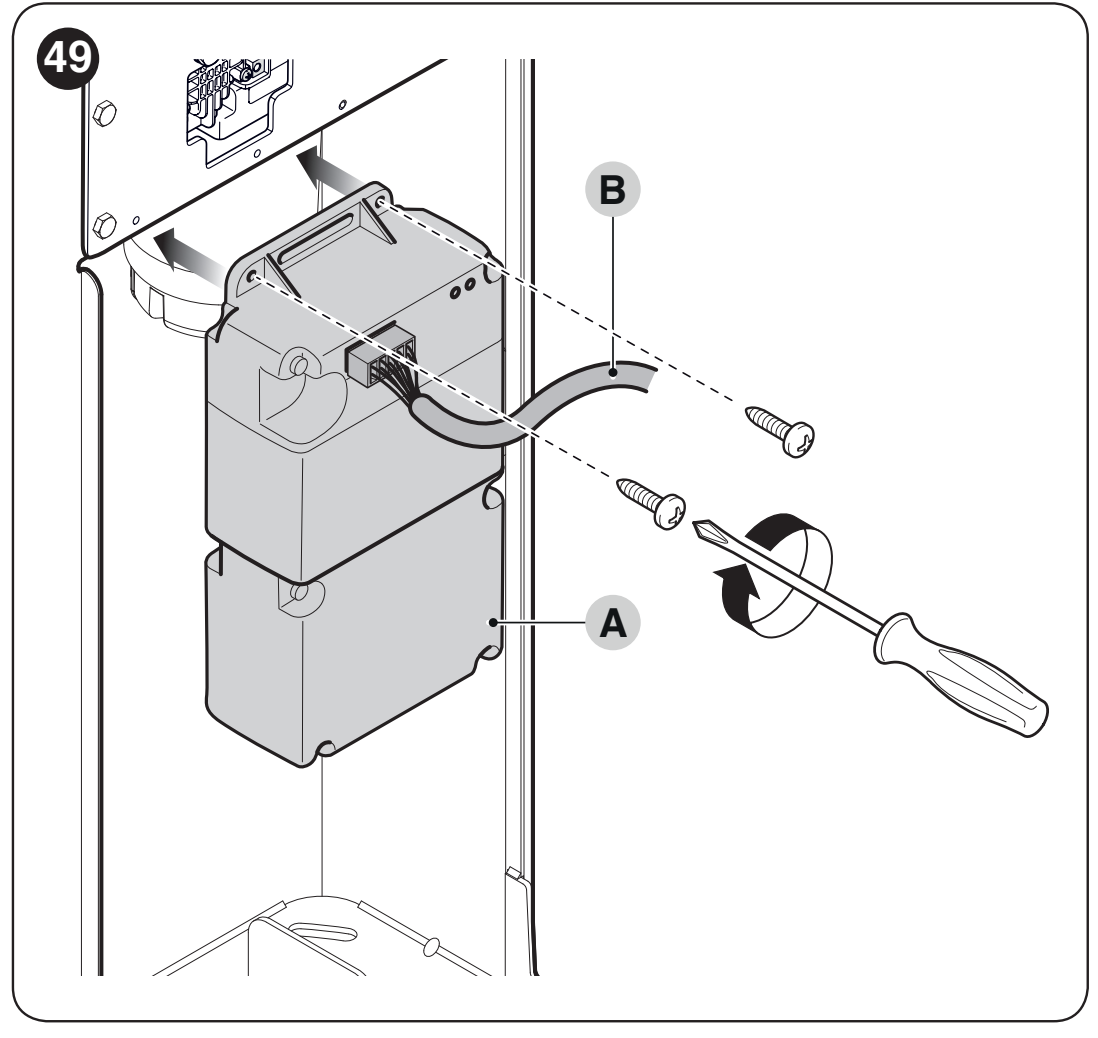

Baterie de rezervă  | Baterie de 24 V cu încărcare, pentru funcționare în caz de pană de curent; numărul de cicluri depinde de nivelul de încărcare și de echipare. | PS224 – conectare |
Girofar în carcasă  | Semnalizare pentru mișcare și diagnosticare prin INTERNAL LIGHT. | XBA7 |
Semafor în carcasă  | Controlul trecerii în funcție de setarea INTERNAL LIGHT / OU4. | XBA8 |
Fotocelule | Cu două fire BlueBUS. După modificarea cablajului, efectuați Set 1. | EPMB |
Telecomandă | Receptor SM și telecomandă cu codificare corespunzătoare; în cazul unui receptor existent, verificați familia de telecomenzi memorată deja. | OXIBD + ON2E |
Placă de comandă | Placă de schimb pentru generația cu afișaj și selector. Bariera are deja unitatea de comandă integrată; nu este necesară o altă unitate externă. | BCU1 R10 (XBA3 R10) |
Service și setări | Interfață BUS T4 pentru diagnosticare și contor de service. | OVIEW + IBT4N |
Alimentare solară | Sursă alternativă la alimentarea de la rețea. Cu această conexiune, nu conectați simultan alimentarea de 230 V. | Solemyo SYKCE30 |
Montarea carcasei și a brațului
Montarea, conectarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de lucru, deconectați alimentarea de la rețea și bateria de rezervă. Verificați dacă suportul este solid, dacă există drenaj, spațiu pentru brațul complet și acces sigur la deblocare.

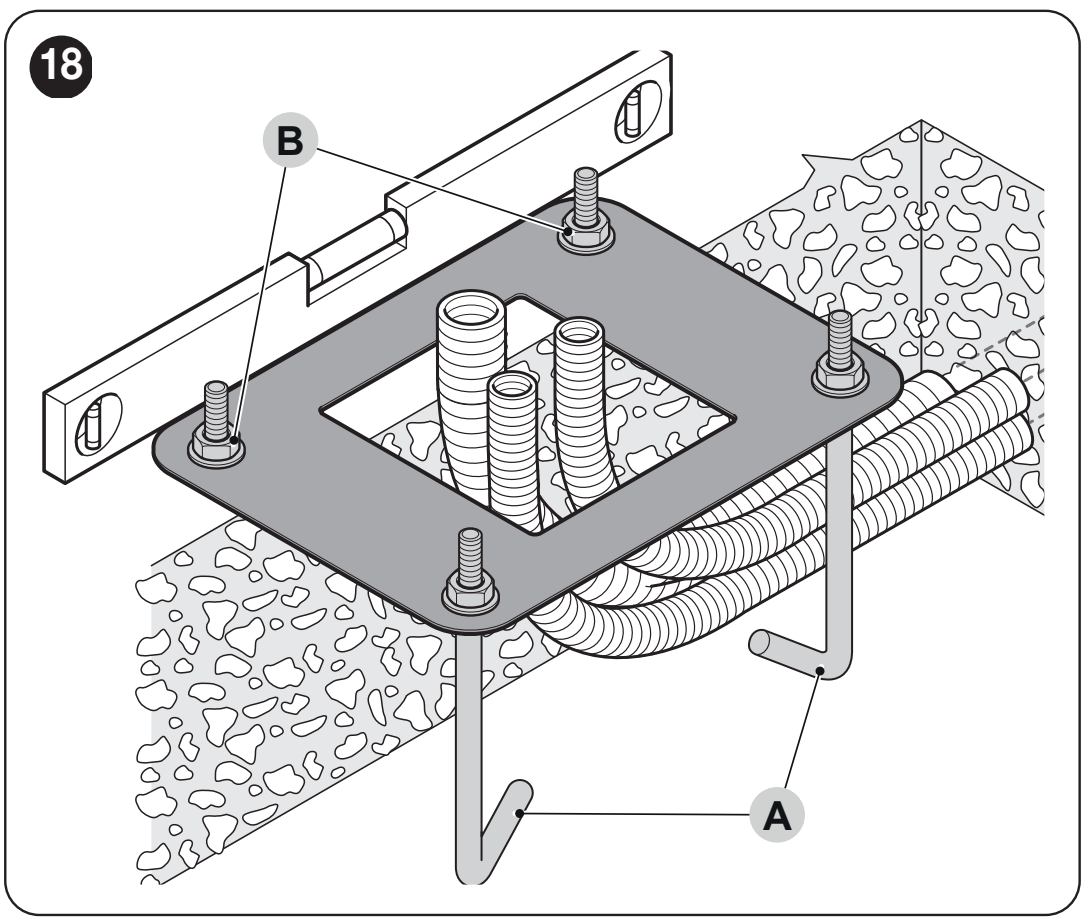

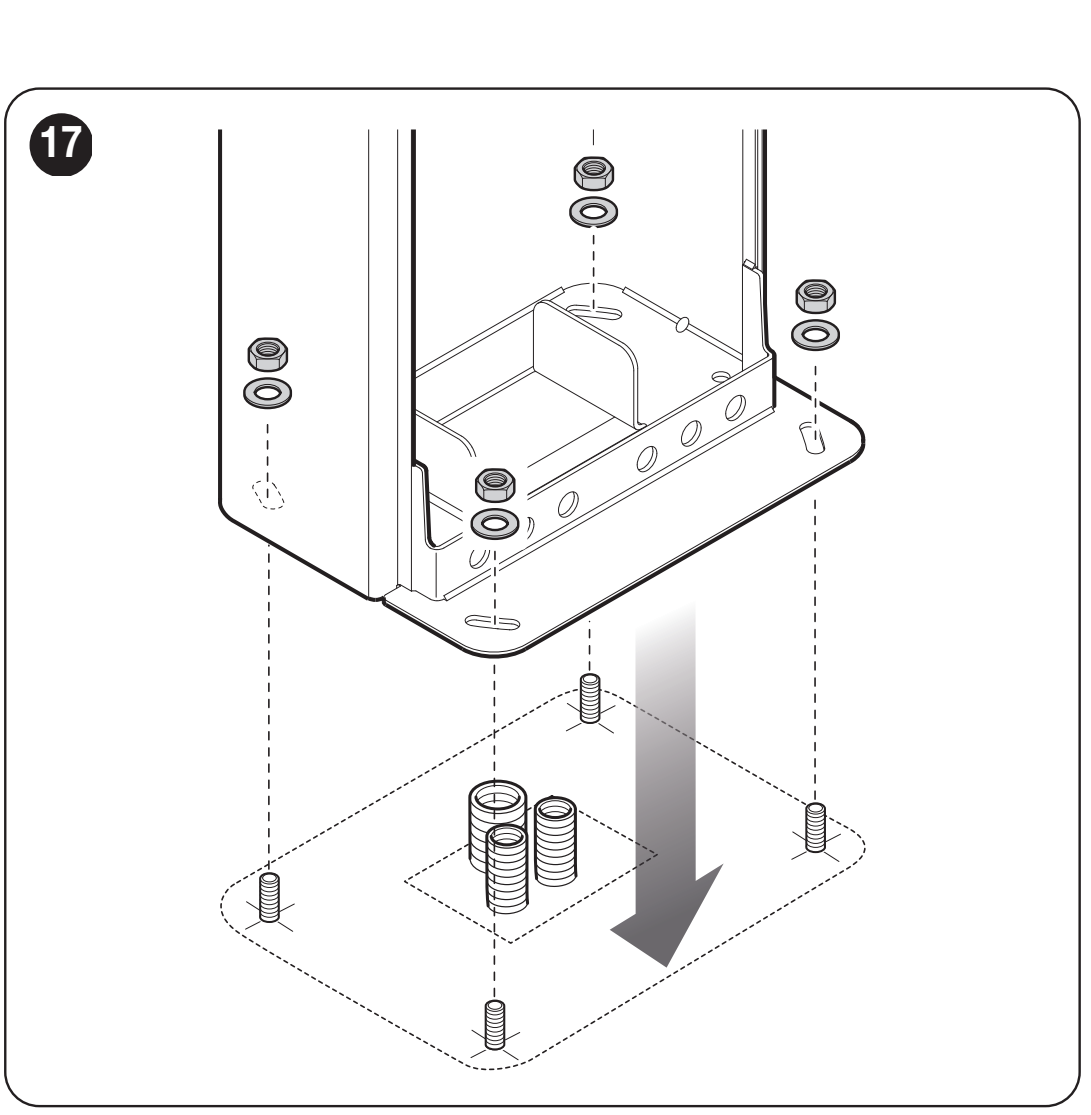

Placă de fundație și ancorare
Dacă suprafața de fundație existentă este adecvată, marcați patru găuri conform carcasei și alegeți ancore potrivite pentru suport. Pentru o fundație nouă, pregătiți tuburile de protecție, cele patru șuruburi de ancorare incluse și placa de fundație montată orizontal, paralel cu brațul.
| Verificarea suportului | Cerință |
|---|---|
| Fundație din beton | Beton armat, grosime de cel puțin 0,15 m și volum mai mare de 0,2 m³. Dimensiunile fundației sunt stabilite de tehnician în funcție de condițiile locale. |
| Ancore pentru beton | 4 ancore cu șuruburi 12 MA (M12), fiecare cu o rezistență la tracțiune de cel puțin aproximativ 3,9 kN. |
| Alt material portant | Verificați rezistența suportului și a celor patru puncte de ancorare pentru o sarcină de cel puțin aproximativ 9,8 kN. |
| Montare | Placa trebuie să fie orizontală și la nivelul suprafeței; fixați carcasa numai după întărirea completă a betonului. |

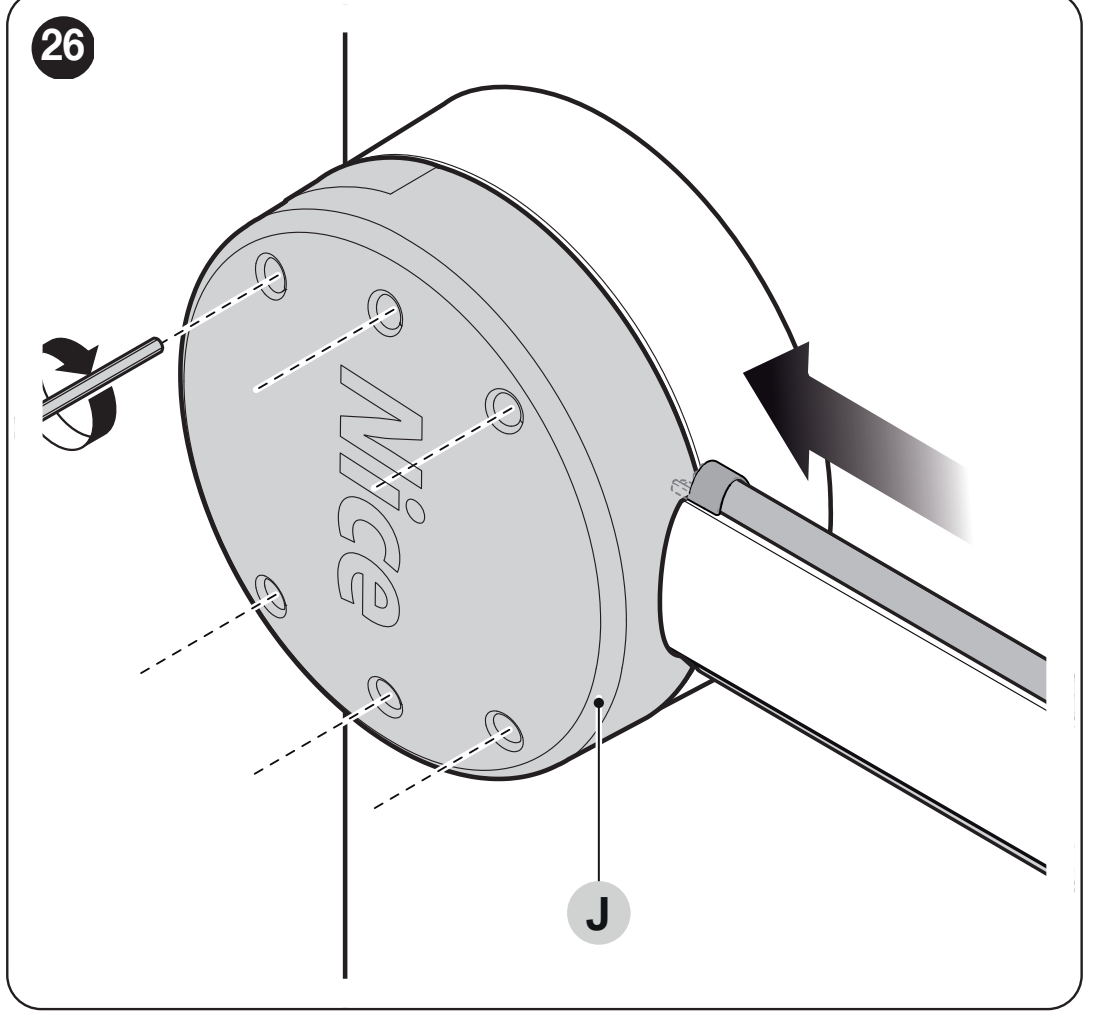

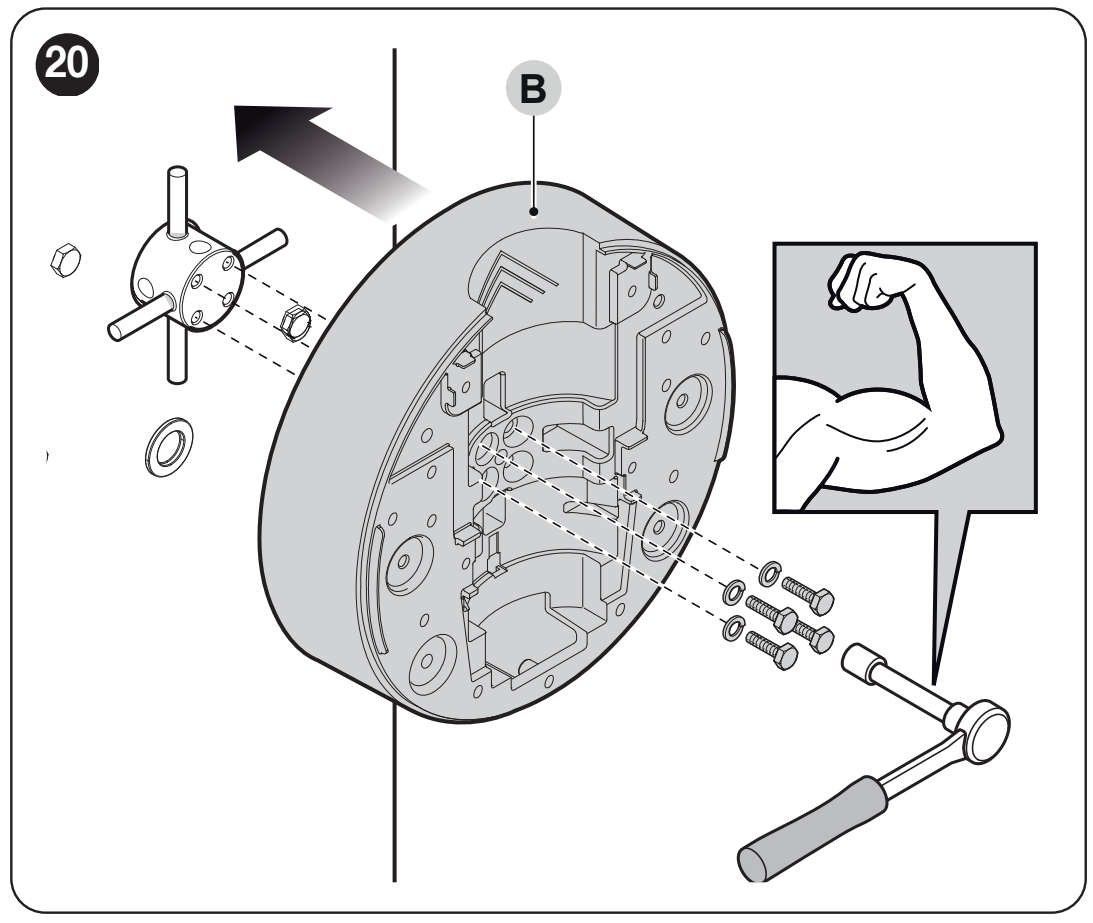

Fixarea și asamblarea brațului
În cazul unui braț din două segmente, segmentul mai scurt se montează lângă carcasa barierei. La capătul acestuia, lângă suport, introduceți inserția de armare prevăzută: 700 mm pentru LBAR. Această inserție nu este conectorul XBA9 dintre cele două segmente ale brațului.
- Introduceți cei doi pini prevăzuți în arborele de ieșire. Montați suportul în poziția pentru braț vertical, fixați-l cu șuruburi și șaibe elastice.
- Așezați capacul pe suport cu cele șase șuruburi; deocamdată nu le strângeți complet.

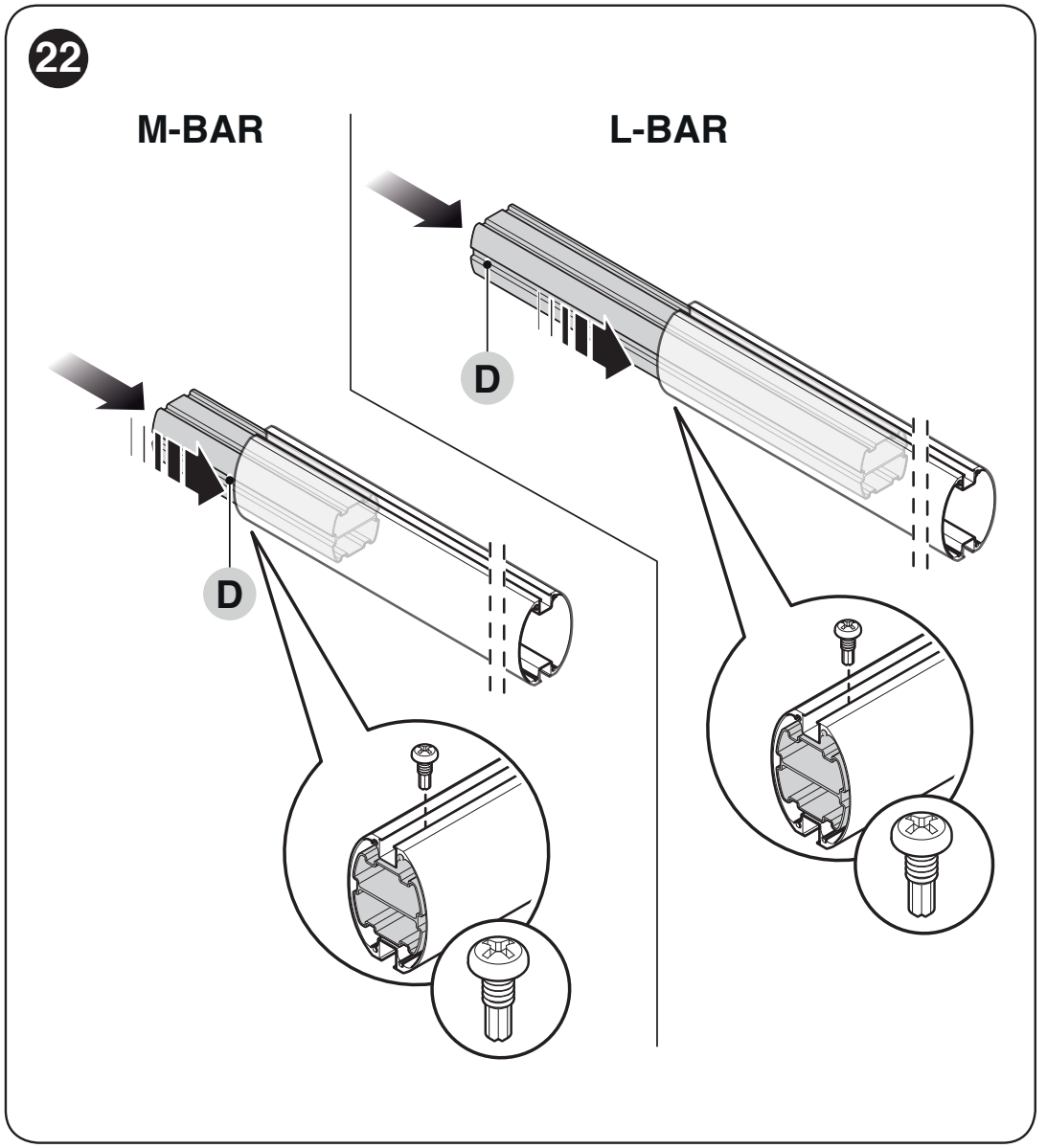

- Introduceți inserția de îmbinare inclusă în capătul brațului din aluminiu corespunzător și fixați-o cu șurubul.
- Introduceți în caneluri profilul de cauciuc de protecție împreună cu conectorii corespunzători, apoi montați capacul de capăt și capacele profilului de cauciuc.
- Glisați brațul complet în suport până la capăt și strângeți bine toate cele șase șuruburi.
- Montați accesoriile alese și abia apoi finalizați reglarea arcului, echilibrarea și programarea.

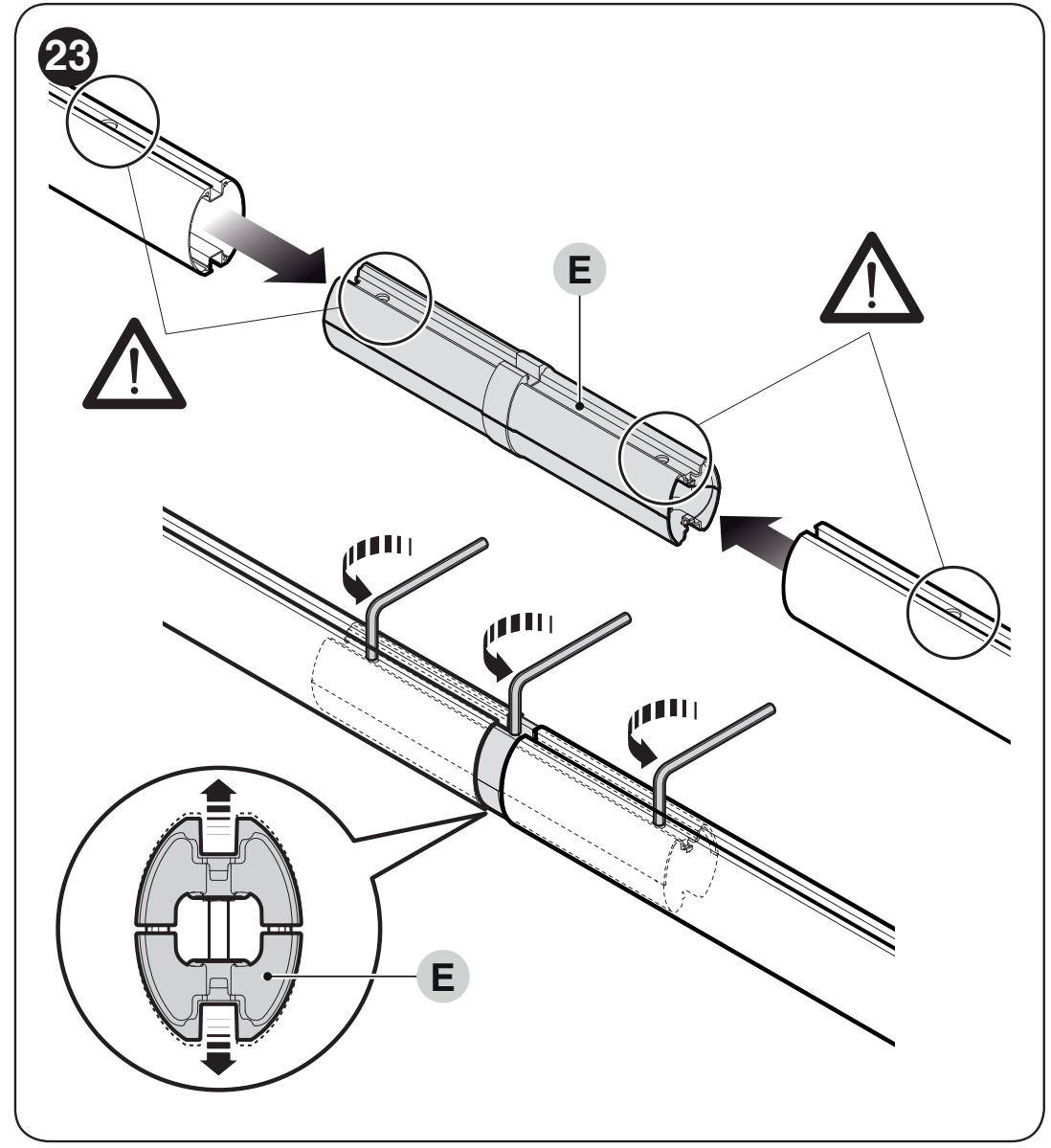

Îmbinarea celor două segmente cu ajutorul XBA9
- Introduceți conectorul XBA9 în capetele libere ale ambelor segmente. Găurile brațelor și ale conectorului trebuie să fie aliniate.
- Cele trei șuruburi de expansiune ale conectorului slăbiți-le uniform conform imaginii. Astfel, mecanismul se extinde și blochează conectorul în interiorul brațelor; nu este vorba despre strângerea obișnuită a unui șurub de fixare.
- Verificați ca îmbinarea să fie solidă și fără joc. Finalizați echilibrarea și testele numai după asamblarea brațului și montarea accesoriilor acestuia.

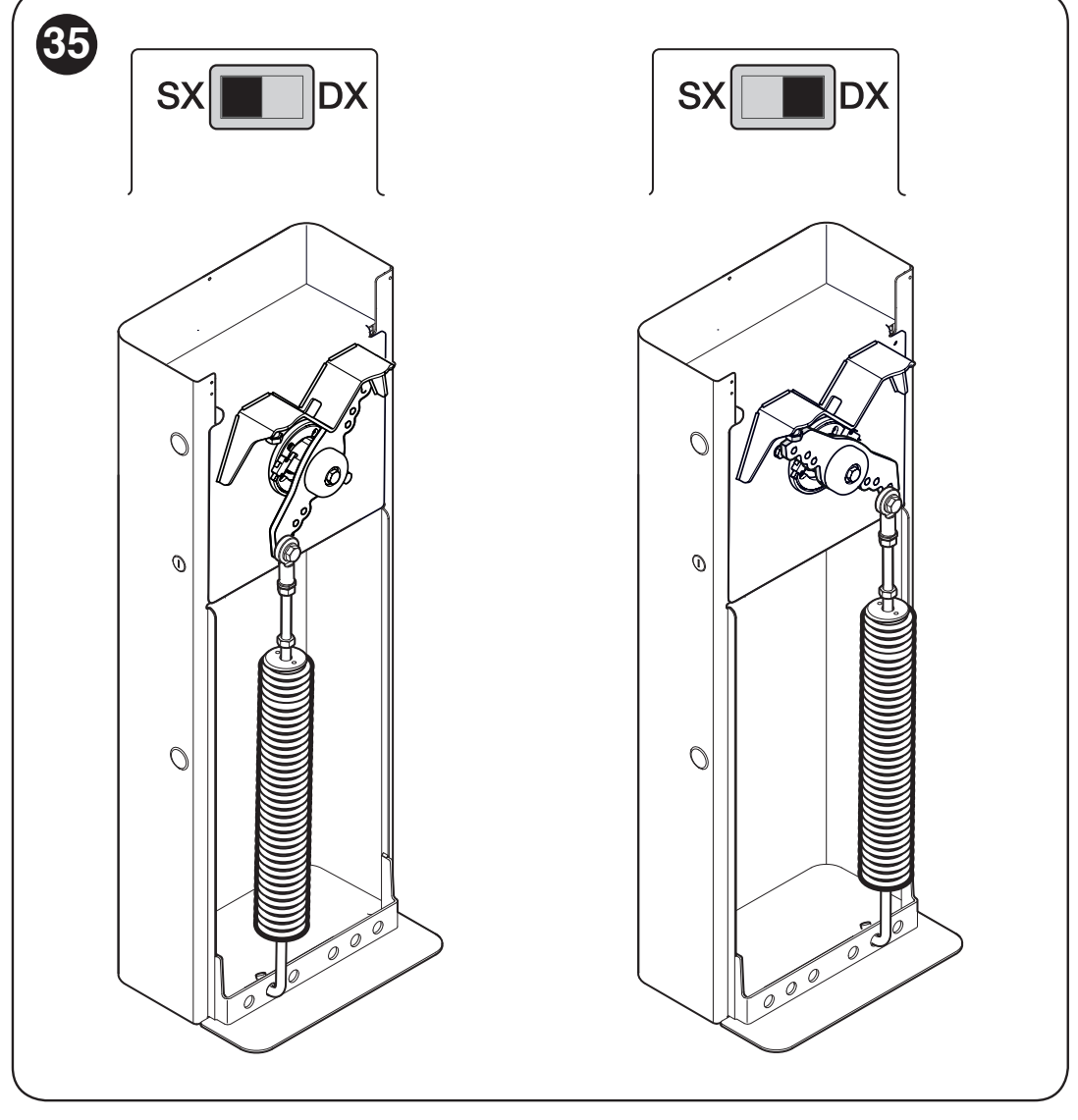

Montarea barierei pe partea stângă sau dreaptă
Partea de prindere a arcului trebuie să corespundă poziției comutatorului de direcție de pe placă. RH/DX este pentru arcul de pe partea dreaptă a pârghiei de echilibrare, LH/SX pentru arcul de pe partea stângă. Modificarea configurației mecanice trebuie efectuată de un tehnician, cu arcul detensionat în siguranță; simpla schimbare a poziției comutatorului, fără modificarea mecanismului, nu este suficientă.

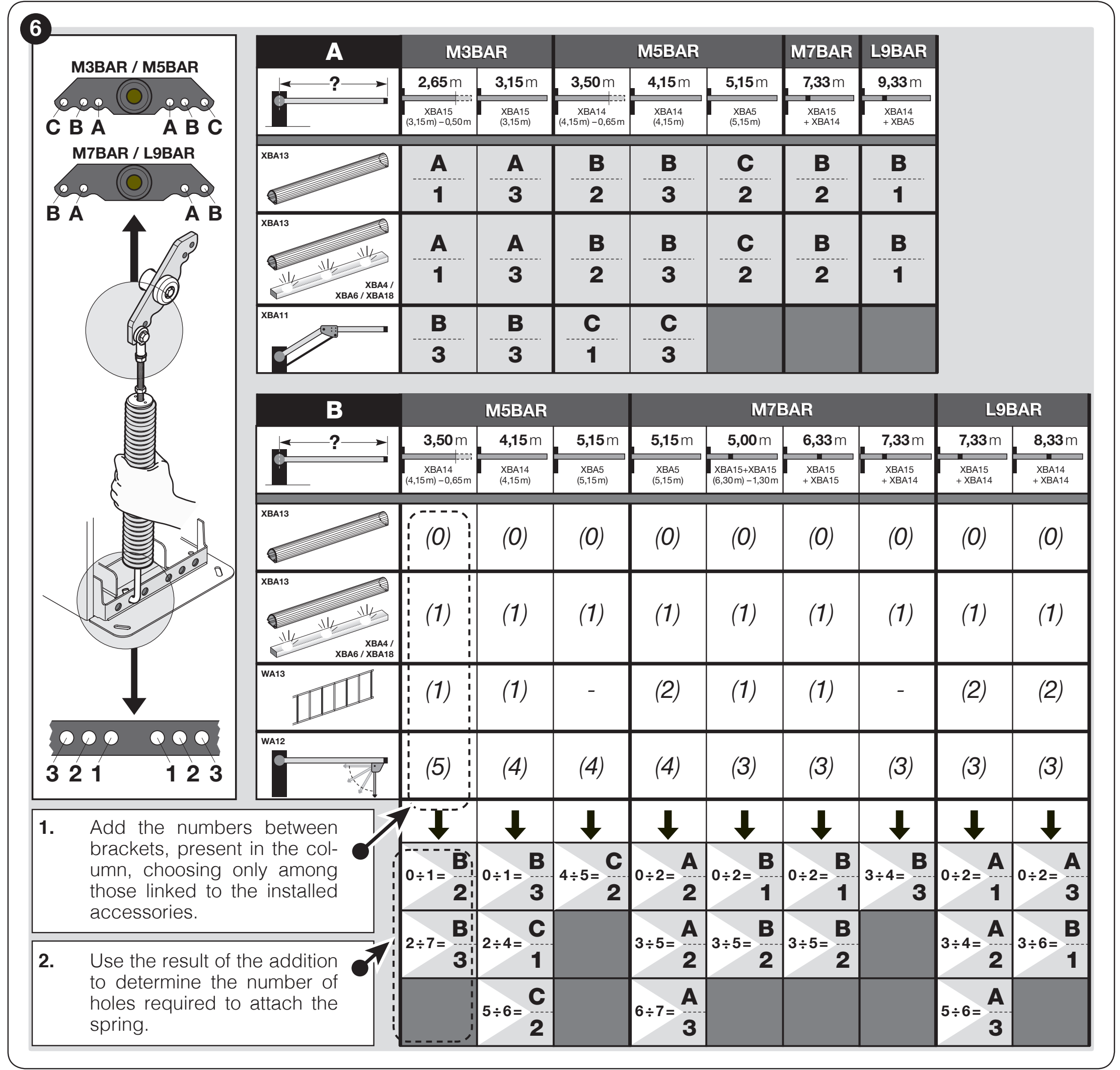

Prinderea arcului și echilibrarea brațului
Alegeți în funcție de modelul exact, lungimea reală și toate accesoriile montate. Punctul superior de prindere este indicat prin litera A sau B, iar cel inferior prin numărul 1, 2 sau 3. Folosiți găurile pârghiei indicate pentru LBAR. Pentru închiderea în sens opus, folosiți găurile corespunzătoare de pe cealaltă parte a pârghiei.
Pentru brațul de lungime maximă cu profil de cauciuc de protecție, eventual cu profil de cauciuc și lumini, folosiți partea A din tabelul original: L9BAR, 9,33 m = B / 1. Pentru brațele mai scurte și alte accesorii, folosiți partea B. Denumirea L9BAR din tabel se referă la această familie LBAR; înainte de intervenție, verificați și eticheta barierei respective.
Indicii accesoriilor pentru partea B
| Accesoriu pentru braț | Indice |
|---|---|
| Profil de cauciuc de protecție XBA13 | 0 |
| Profil de cauciuc de protecție cu lumini XBA4/XBA6/XBA18 | 1 |
| WA12 | 3 |
| WA13 | 2 la 7,33 și 8,33 m |
Adăugați indicele corespunzător pentru fiecare accesoriu utilizat. Rândurile „cauciuc” și „cauciuc cu lumini” sunt alternative și nu se adună între ele. Fiecare accesoriu suplimentar mărește sarcina; suma și numărul de bucăți trebuie să se încadreze în limitele permise pentru configurația respectivă. Linia indică o combinație nepermisă.
| Configurația exactă a brațului | Fixarea în funcție de suma indicilor |
|---|---|
| XBA15 + XBA14, 7,33 m | 0–2: A / 1 3–4: A / 2 5–6: A / 3 |
| 2 × XBA14, 8,33 m | 0–2: A / 3 3–6: B / 1 |
| XBA14 + XBA5, 9,33 m | Partea A: B / 1, cauciuc de protecție sau cauciuc cu lumini. Partea B nu este specificată pentru această lungime. |
Folosiți pozițiile indicate numai dacă suportul și configurația arcului corespund exact celor ilustrate. Dacă execuția mecanică este diferită, urmați instrucțiunile livrate împreună cu bariera respectivă; nu confundați pozițiile găurilor între diferitele versiuni.
Dacă tabelul nu acoperă lungimea, echiparea sau suma rezultată, nu estimați poziția de fixare. Înainte de mutarea arcului, tehnicianul trebuie să fixeze brațul și să elibereze în siguranță pretensionarea acestuia. Nu scoateți brațul din suport cât timp arcul este tensionat.

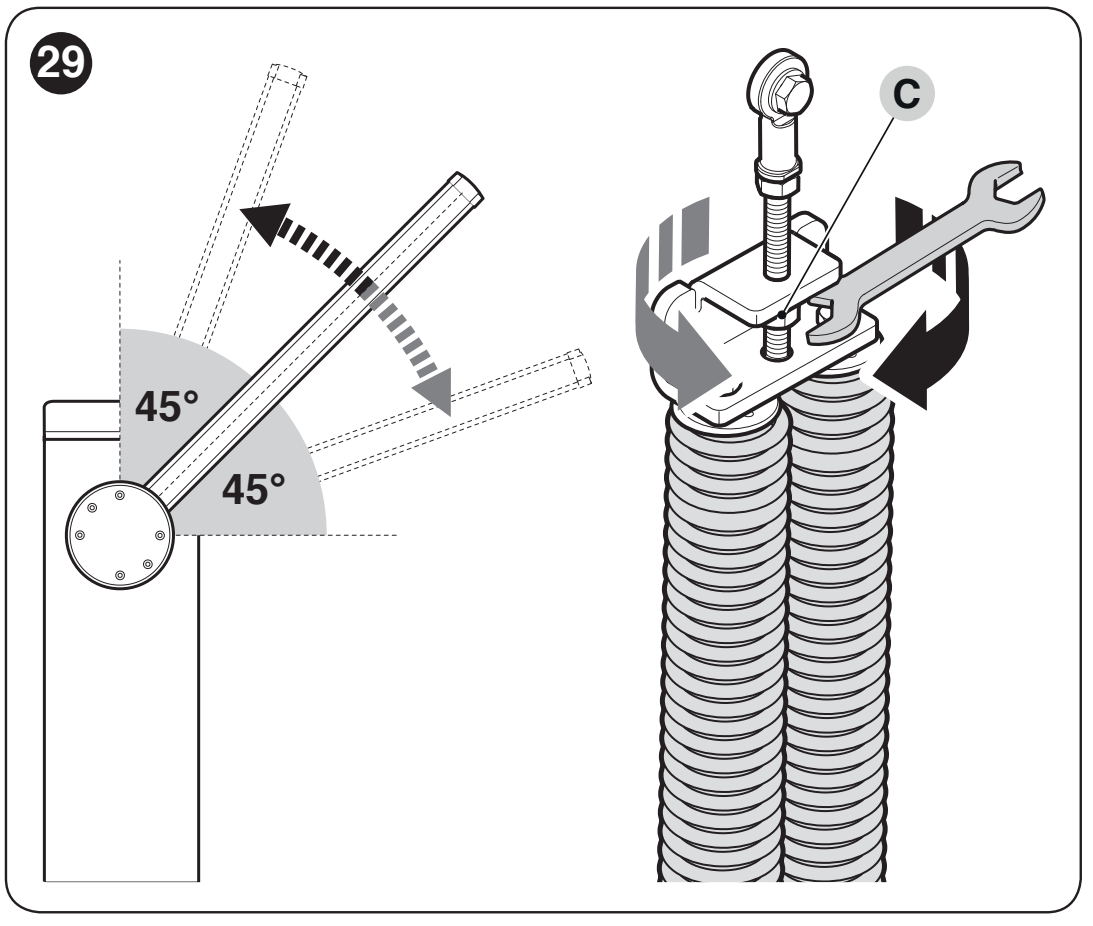

Verificarea echilibrării la 45°, 20° și 70°
- Deconectați alimentarea de la rețea și baterie. Țineți brațul în siguranță, deblocați reductorul și poziționați-l aproximativ la 45°.
- Dacă brațul se ridică, reduceți pretensionarea rotind piulița de reglare C în sensul acelor de ceasornic. Dacă coboară, măriți-o rotind în sens invers acelor de ceasornic.
- Repetați verificarea la aproximativ 20° și 70°. Brațul nu trebuie să se deplaseze singur în mod semnificativ și nici să accelereze în cădere.
- După finalizare, blocați reductorul.
Cu motorul deblocat, forța necesară pentru deplasarea manuală la deschidere sau închidere nu trebuie să depășească, în nicio poziție, aproximativ 65 N. Aceasta este limita superioară admisă pentru dezechilibru, nu valoarea țintă de reglare. Forța se măsoară perpendicular pe braț, la 1 m de axa de rotație; ea nu determină forța de impact a brațului acționat.
Opritoare mecanice

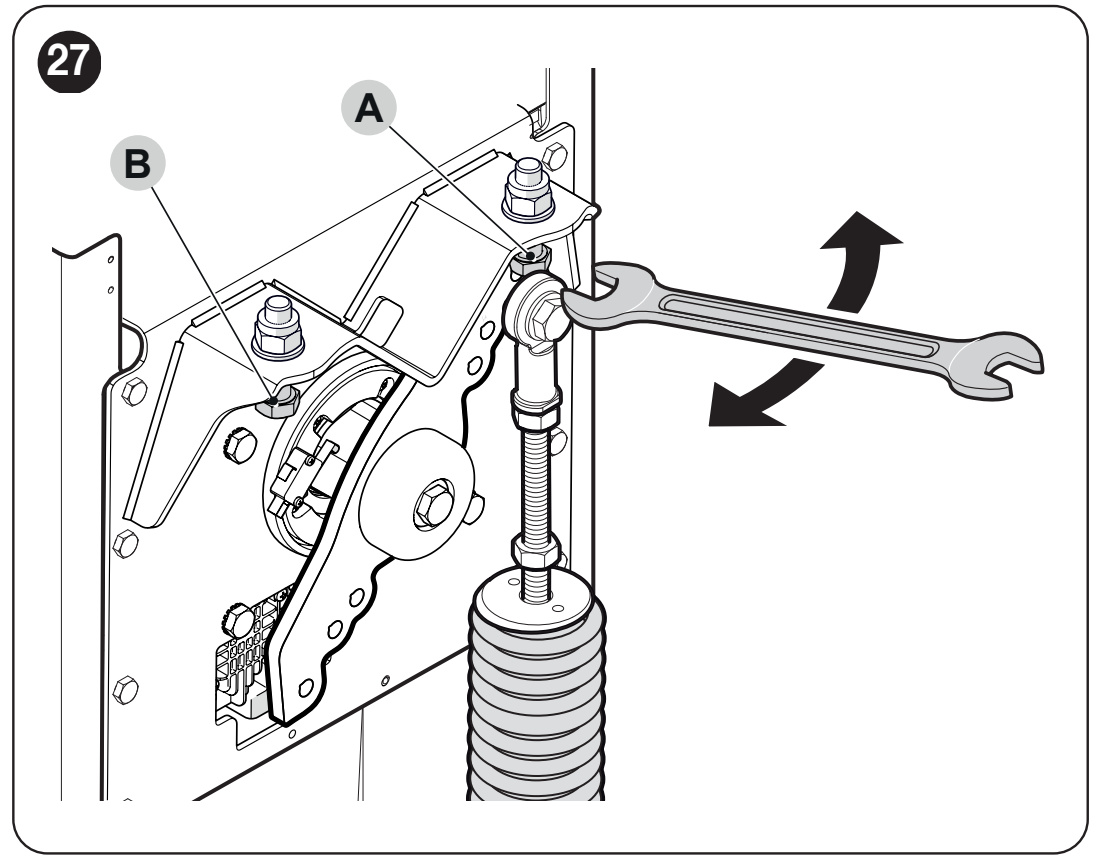

După deblocare, parcurgeți manual întreaga cursă. Reglați cu șuruburile opritoare poziția orizontală închisă și cea verticală deschisă, apoi strângeți contrapiulițele. Apoi efectuați învățarea pozițiilor Set 2. Învățarea electronică nu înlocuiește reglarea corectă a opritoarelor mecanice.
Cablare și separarea alimentării
Conectați cablul de alimentare de 230 V la blocul de borne L/N și conductorul de protecție conform instalației originale. Asigurați cablul cu o presetupă și un dispozitiv de descărcare a tracțiunii. Nu conectați 230 V la intrările de comandă sau la BlueBUS. Nu inversați circuitele motorului cu cele ale accesoriilor.
| Cablaj | Secțiune și lungime |
|---|---|
| Rețea 230 V | 3 × 1,5 mm² până la 30 m; pentru lungimi mai mari, 3 × 2,5 mm² și împământare corespunzătoare. |
| BlueBUS | 2 × 0,5 mm² până la 20 m; până la 40 m, utilizați 2 × 1 mm². |
| Comutator cu cheie | 2 cabluri de 2 × 0,25 mm² până la 30 m; pot fi înlocuite cu un singur cablu de 4 × 0,5 mm². |
| OPEN / CLOSE | 2 × 0,25 mm² până la 30 m pentru fiecare intrare. |
| Girofar / indicator | 2 × 0,5 mm² până la 30 m; tensiunea dispozitivului trebuie să corespundă setării ieșirii. |
| Master–Slave | 2 × 1 mm² până la 20 m. |
| Antenă | Coaxial RG58, maximum 15 m; lungime recomandată sub 5 m. |

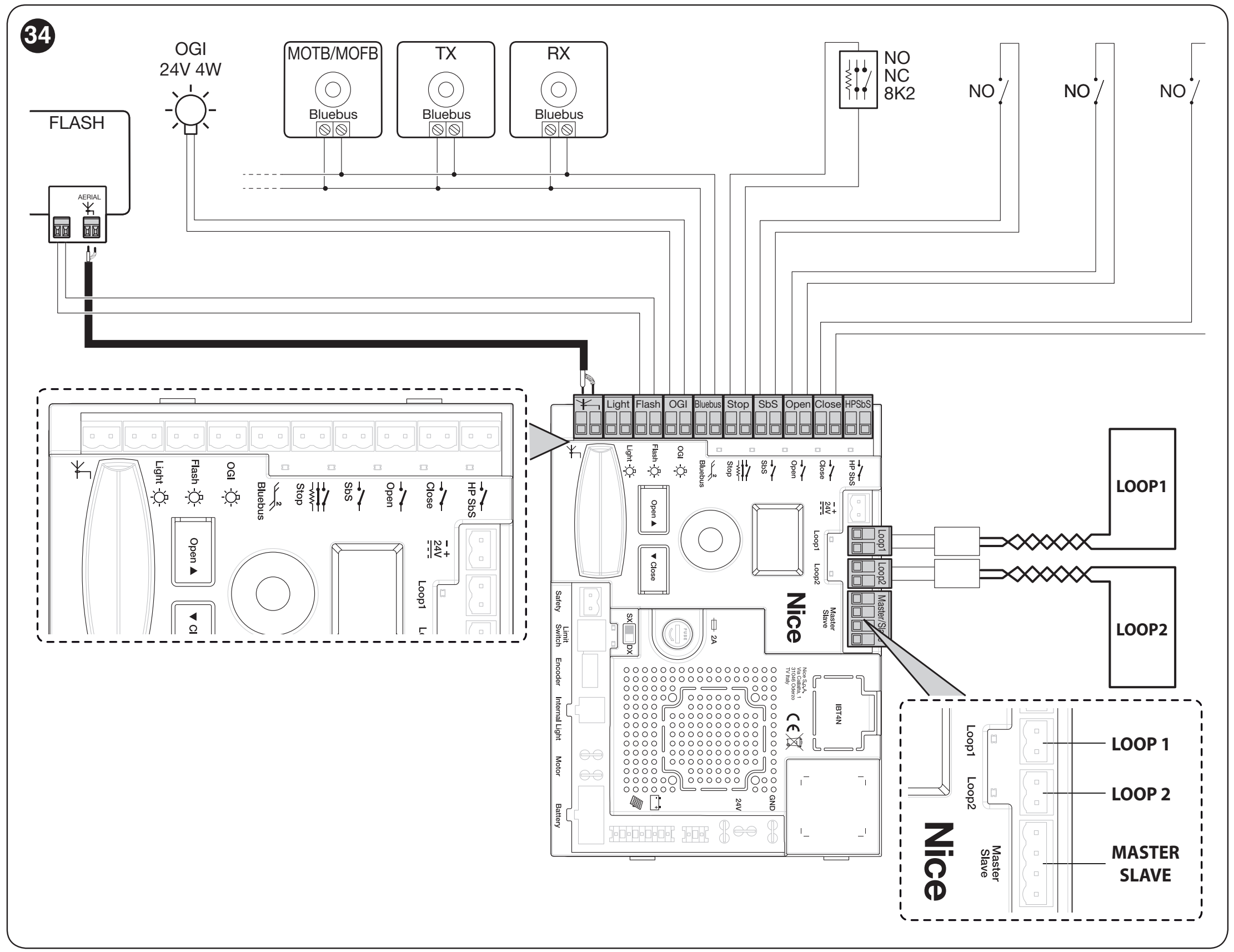

Unitatea de control BCU1 R10: schemă și borne
Deconectați alimentarea de la rețea și baterie înainte de conectare. Blocurile de borne sunt detașabile; conectați firele conform marcajelor de pe placa respectivă. Schema următoare este pentru unitatea de comandă cu afișaj și selector rotativ.
Cablul de alimentare trebuie să aibă împământare de protecție PE și un dispozitiv adecvat pentru deconectarea completă de la rețea. Conectarea la 230 V și verificarea protecției trebuie efectuate de un electrician calificat. Tensiunea rețelei nu trebuie să ajungă la bornele de comandă sau la cele pentru accesorii.
| Bornă / conector | Ce se conectează aici |
|---|---|
| FLASH | Girofar, standard 12 V, max. 21 W. OU2 schimbă atât funcția, cât și tensiunea; verificați setarea actuală înainte de conectare. |
| LIGHT | Luminile brațului, circuit standard de 24 V, max. 10 W; funcția OU1. |
| OGI | Indicatorul barierei 24 V, max. 10 W; funcționarea acestuia este determinată de OU3. |
| BlueBUS | Alimentare și comunicație cu două fire pentru accesoriile compatibile, fără polaritate. |
| STOP | NO, NC sau 8,2 kΩ; tipul este identificat în timpul învățării. O schimbare ulterioară a stării oprește manevra. |
| SbS / OPEN / CLOSE | Contacte de comutare fără potențial NO pentru comandă pas cu pas, deschidere sau închidere. Atribuirea In1–In3 poate fi modificată. |
| HP SbS | Intrare NO de comandă cu prioritate înaltă, implicit In4 = 6. |
| LOOP1 / LOOP2 | Conectarea ieșirii detectorului buclei inductive. Bucla propriu-zisă nu se conectează direct ca un contact de comandă. |

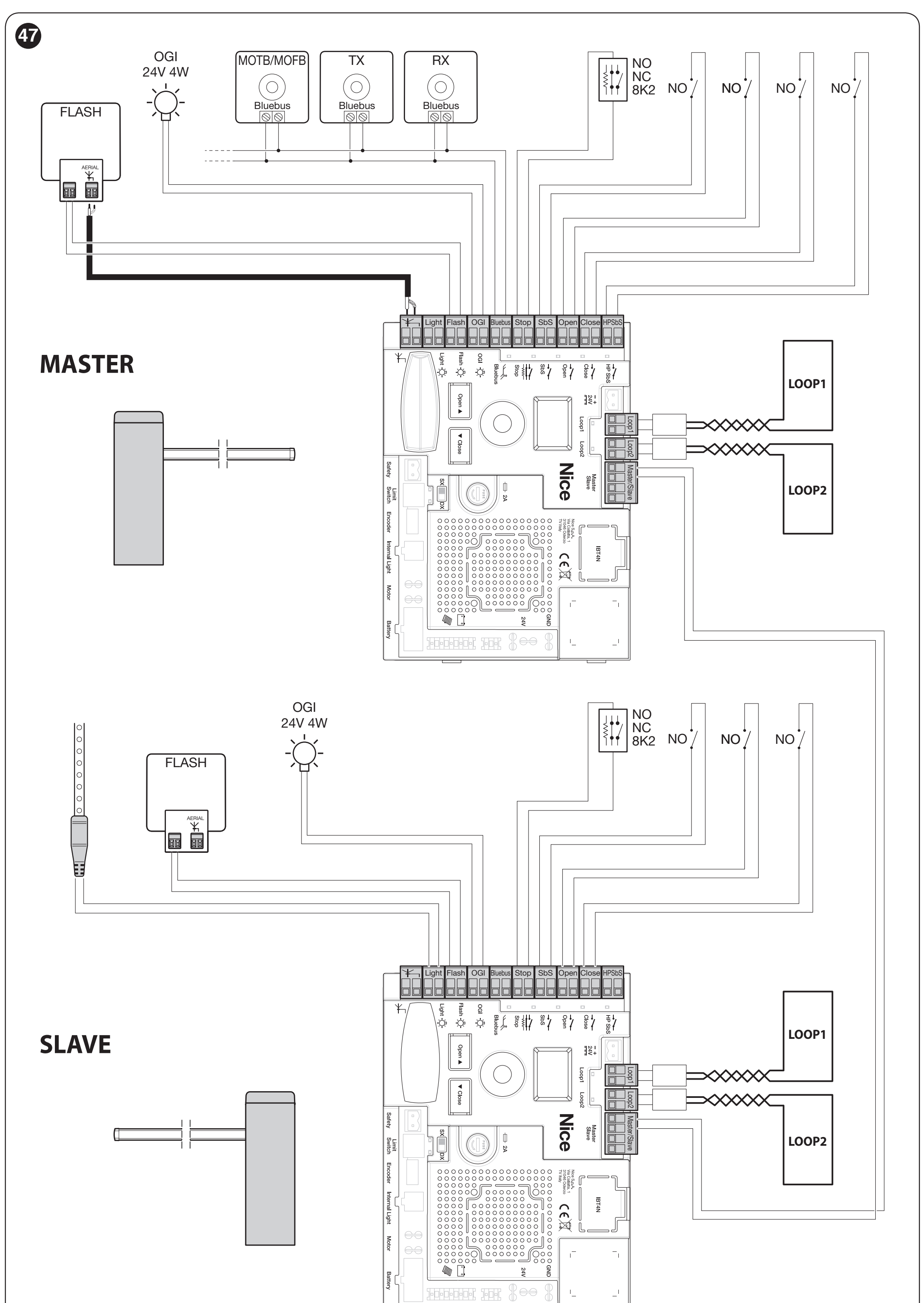

| MASTER–SLAVE | Comunicația dintre două bariere opuse; păstrați conexiunile 1–1 și 2–2. |
| SAFETY | Contact de siguranță NC pentru brațul rabatabil, în funcție de echiparea utilizată. |

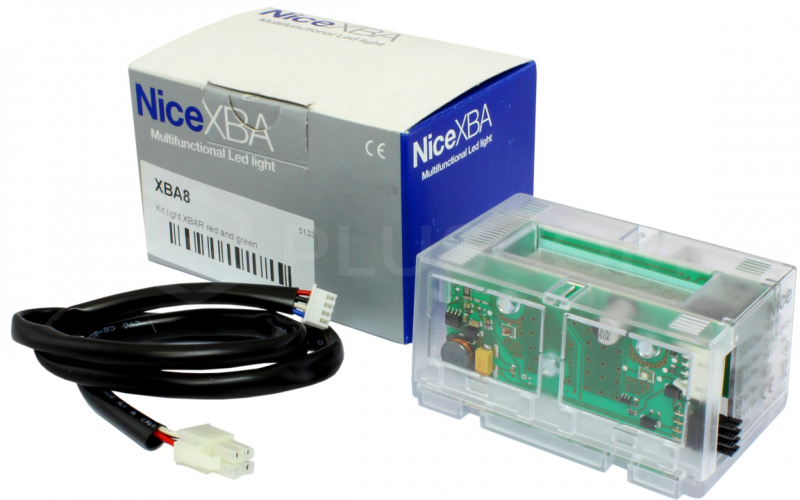

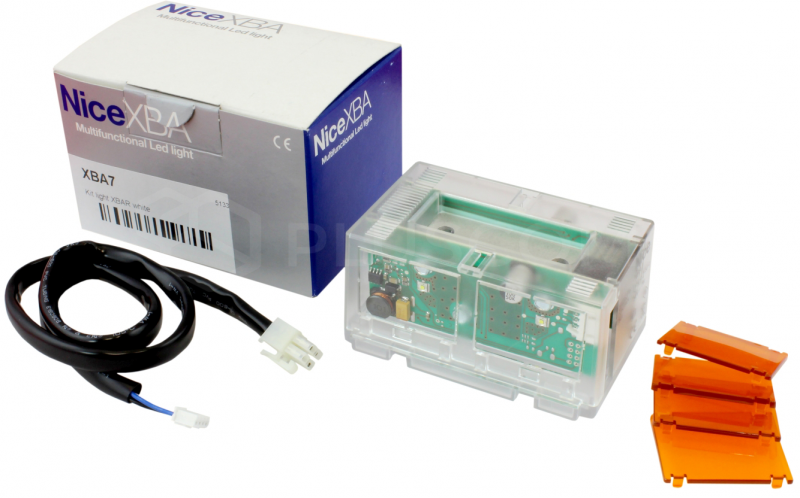

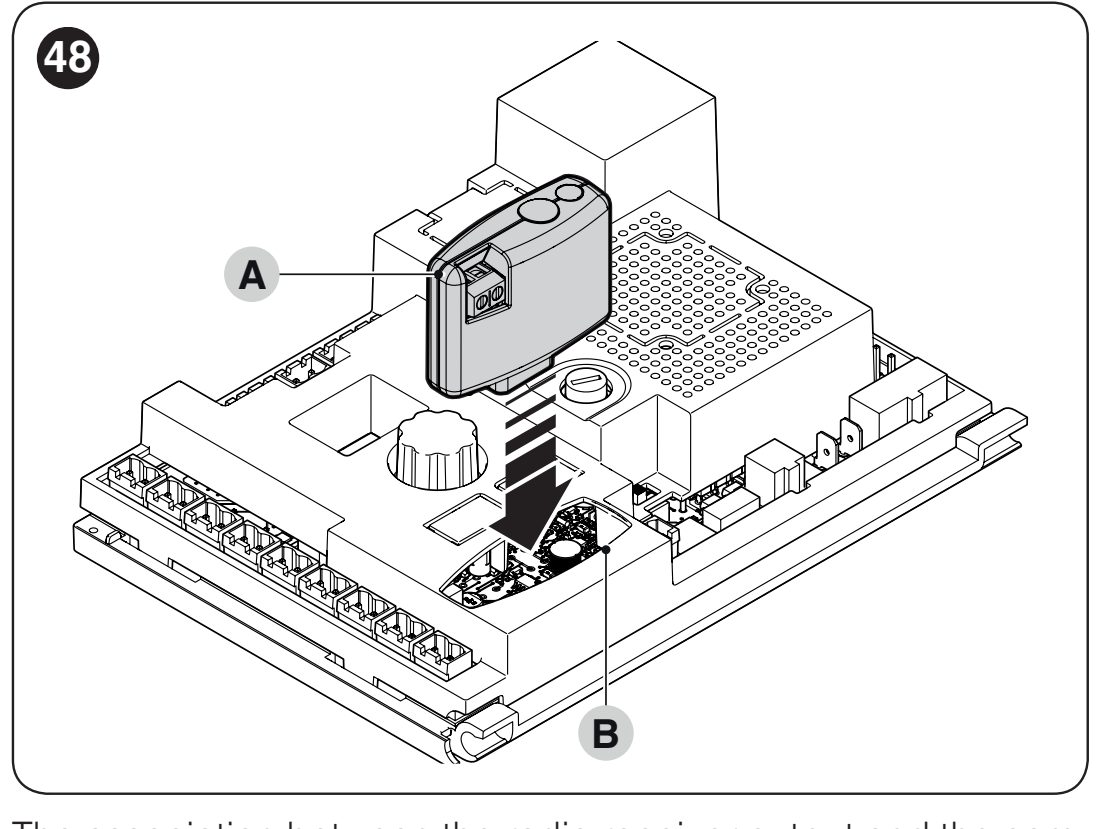

| INTERNAL LIGHT | Conector dedicat pentru XBA7 sau XBA8, funcția OU4. |
| ANTENNA / SM | Antenă coaxială și mufă separată pentru receptorul compatibil. |

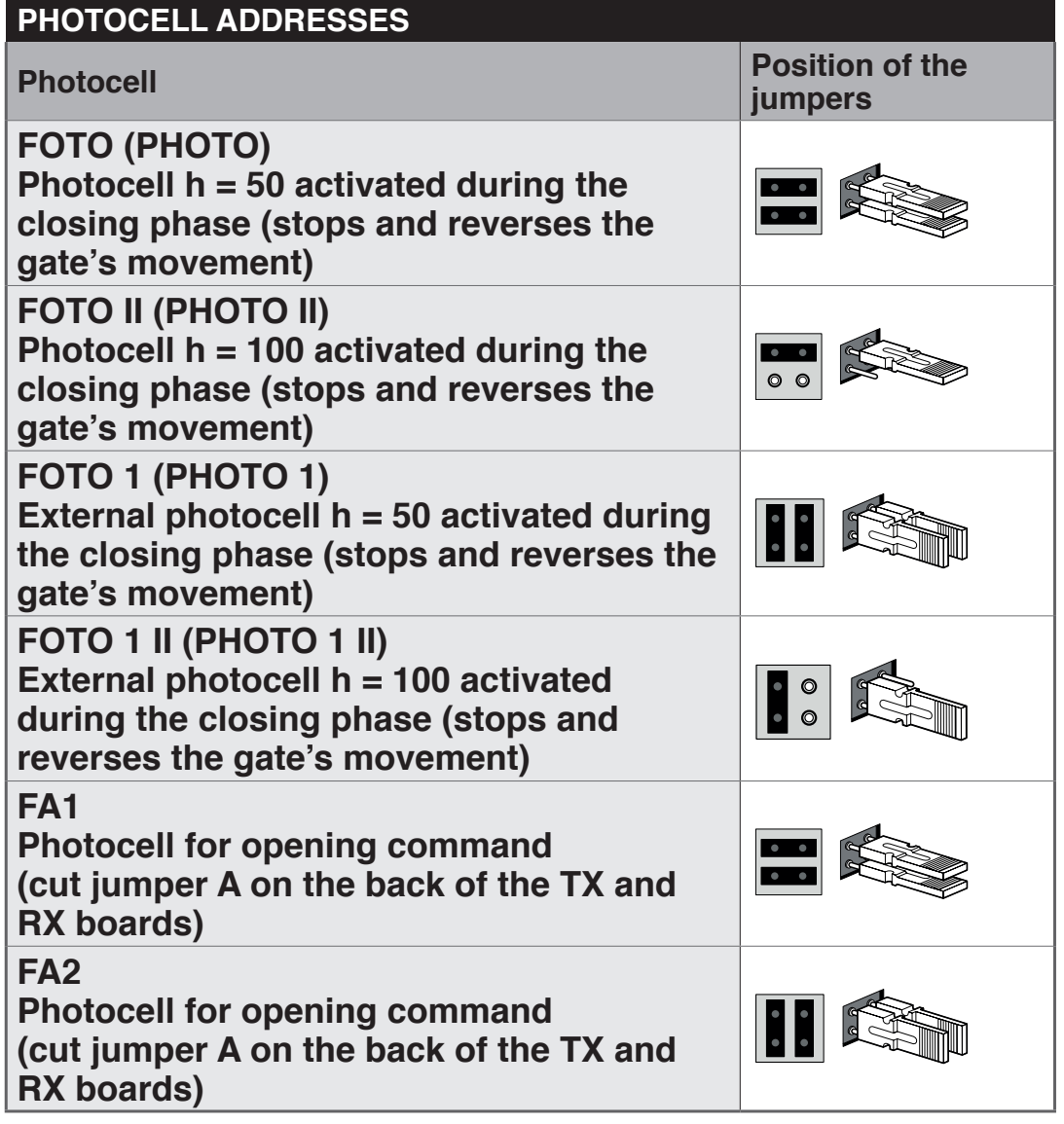

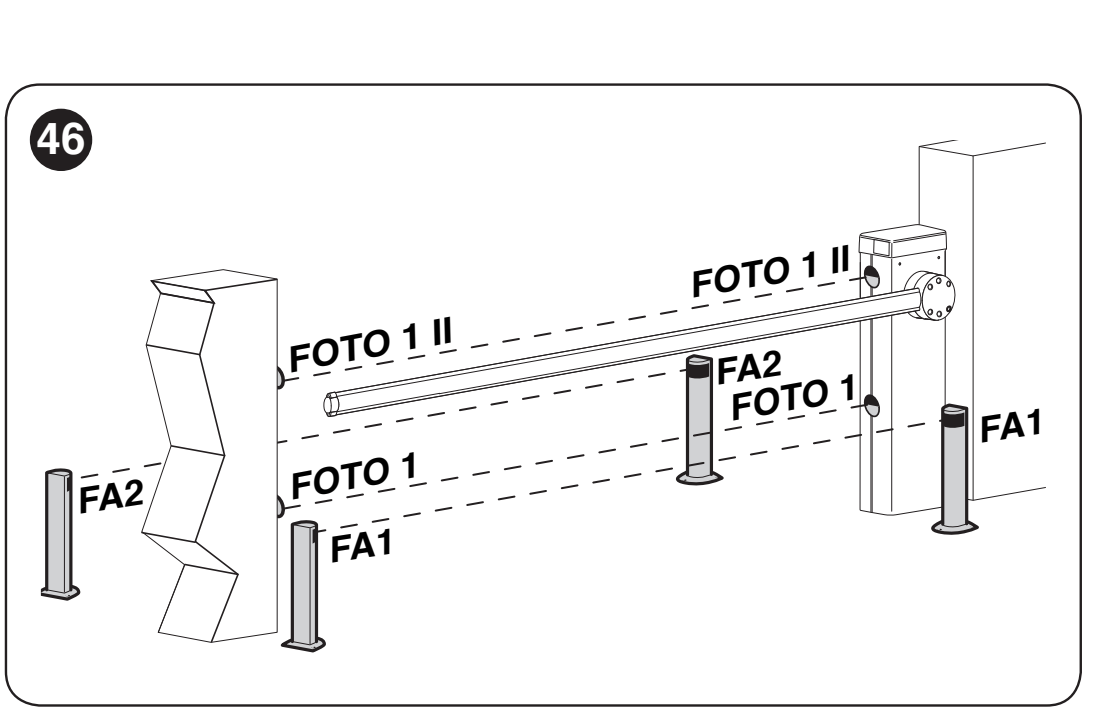

Fotocelule BlueBUS și intrarea STOP
Fotocelule EPMB se conectează în paralel la cele două fire BlueBUS. TX și RX ale unei perechi trebuie să aibă aceeași adresă; următoarea pereche trebuie să aibă o adresă diferită. Pentru protecția de siguranță a zonei de trecere, utilizați adresele FOTO, FOTO II, FOTO 1 sau FOTO 1 II, în funcție de poziție și funcție. FA1/FA2 sunt adrese de comandă pentru deschidere și nu înlocuiesc funcția de siguranță a fotocelulelor.
După adăugarea sau îndepărtarea fotocelulelor ori modificarea STOP, efectuați Set 1 și un nou test al funcțiilor de siguranță. Nu dezactivați STOP prin șuntarea unei defecțiuni; conectarea mai multor dispozitive de siguranță trebuie să respecte tipul și supravegherea acestora.
Pentru configurația BCU1 R10 menționată, sarcina BlueBUS este de cel mult 10 unități BlueBUS. Calculați consumul conform instrucțiunilor fiecărui dispozitiv; numărul de unități nu este automat identic cu numărul de elemente fizice.
Lumini, lampă de semnalizare și semafor
XBA6 / XBA18 se montează în canalul brațului conform instrucțiunilor proprii. XBA7 și XBA8 se conectează la INTERNAL LIGHT. Înainte de fiecare modificare a OU1–OU4, verificați tensiunea și puterea maximă de ieșire. Nu confundați conectorul semaforului cu borna pentru o lampă de semnalizare externă obișnuită.

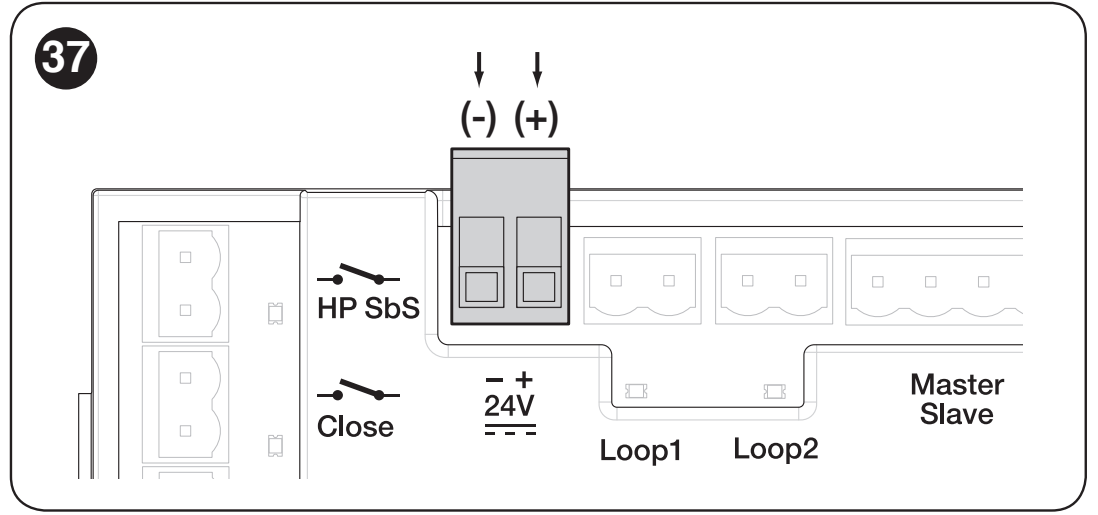

Alimentarea accesoriilor suplimentare de 24 V
Ieșirea separată 24 V c.c. pentru dispozitive auxiliare are o toleranță de −30 % până la +10 % și un curent maxim disponibil de 500 mA în total. Calculați consumul tuturor dispozitivelor alimentate în acest mod. Pe regleta sa cu două borne, marcată − + 24 V privind-o ca în imaginea de mai jos, borna din stânga este minus (−) iar borna din dreapta este plus (+).
| Borna ieșirii auxiliare de 24 V | Firul de alimentare al accesoriului |
|---|---|
| Stânga: − | Minus (−), marcat 0 V sau GND pe dispozitiv. |
| Dreapta: + | Plus (+), marcat +24 V pe dispozitiv. |
Această marcă se aplică ieșirii separate de 24 V prezentate mai jos. Fotocelulele BlueBUS se conectează fără polaritate la bornele BlueBUS dedicate. Intrările de comandă SbS, OPEN, CLOSE și HP SbS utilizează contacte fără potențial; nu le conectați la o sursă de alimentare externă.
Prima pornire și învățarea
Înainte de pornire, brațul trebuie montat cu toate echipamentele, echilibrat și asigurat. Verificați opritoarele, comutatorul de direcție, dispozitivele de siguranță și trecerea liberă. După conectarea la rețea, afișajul și LED-urile fotocelulelor trebuie să se aprindă; în setarea implicită, lampa de semnalizare nu trebuie să fie aprinsă fără o manevră.
1. Set → 1: învățarea BlueBUS și STOP
- Rotiți selectorul până găsiți Set.
- Apăsați scurt selectorul, selectați valoarea 1 și apăsați din nou pentru confirmare.
- Unitatea recunoaște dispozitivele conectate și tipul intrării STOP. Efectuați învățarea chiar și atunci când nu este conectat niciun accesoriu.
Dacă eroarea E01 persistă, verificați cablajul și compatibilitatea; repetarea învățării fără eliminarea cauzei nu este suficientă.
2. Set → 2: învățarea pozițiilor mecanice
- Deblocați motorul, poziționați manual brațul aproximativ la 45° și blocați transmisia.
- Selectați cu ajutorul selectorului Set → 2 și confirmați.
- Lăsați unitatea să efectueze învățarea întregului traseu. Pârghia de echilibrare trebuie să ajungă la opritoarele mecanice reglate.
- Dacă nu ajunge la opritoare, opriți învățarea apăsând selectorul, reglați mecanismul și reluați procedura. După fiecare întrerupere, procedura se reia de la început.
Meniul 8.8.8. pornește învățarea rapidă combinată a dispozitivelor și pozițiilor. Și pentru această opțiune, poziționați mai întâi manual brațul aproximativ la 45° și blocați transmisia. Zona de mișcare trebuie să rămână liberă. Învățarea dispozitivelor sau a pozițiilor nu memorează butoanele telecomenzii.
3. Verificarea mișcării și a siguranței
Efectuați câteva manevre complete folosind butoanele OPEN și CLOSE. Brațul trebuie să încetinească înainte de opritoare; nu trebuie să se agațe, să cadă brusc sau să vibreze puternic. Testați fiecare pereche de fotocelule, funcția STOP, deblocarea, întreruperea alimentării și, dacă este cazul, configurația Master–Slave.
Tehnicianul trebuie să verifice și riscul ca brațul să ridice o persoană: testul folosește o sarcină de 20 kg la jumătatea brațului iar la deschidere brațul nu trebuie să se ridice cu mai mult de 50 cm deasupra poziției închise. Măsurați forța de impact conform cerințelor instalației respective; fotocelulele și reducerea forței nu înlocuiesc, prin ele însele, evaluarea completă a riscurilor.

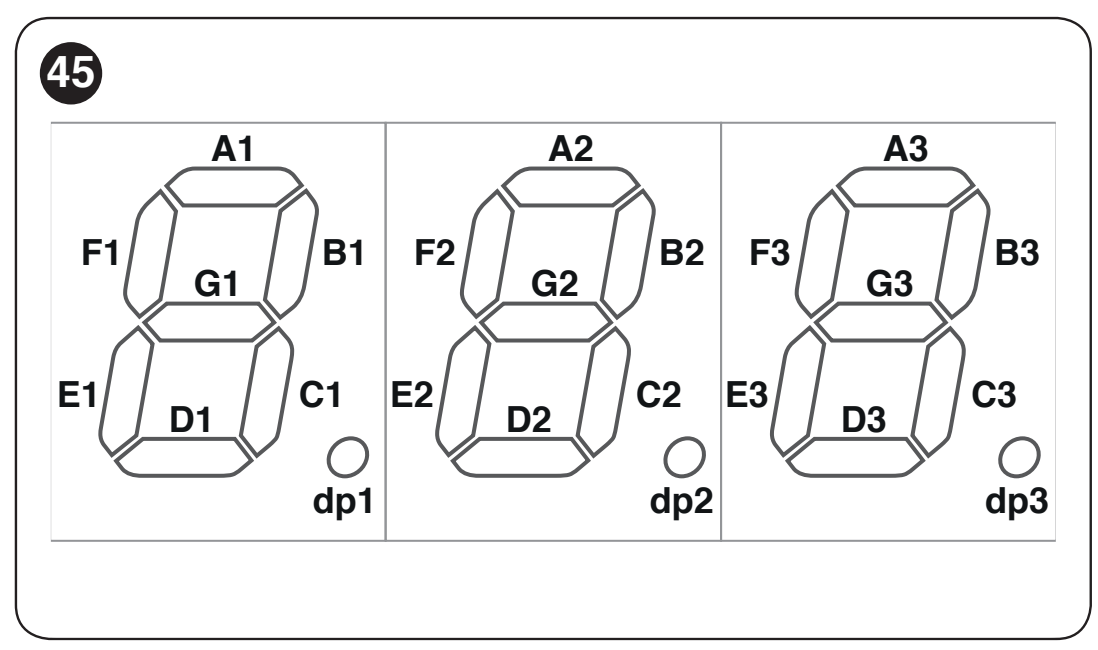

Programarea BCU1 R10 cu selectorul rotativ

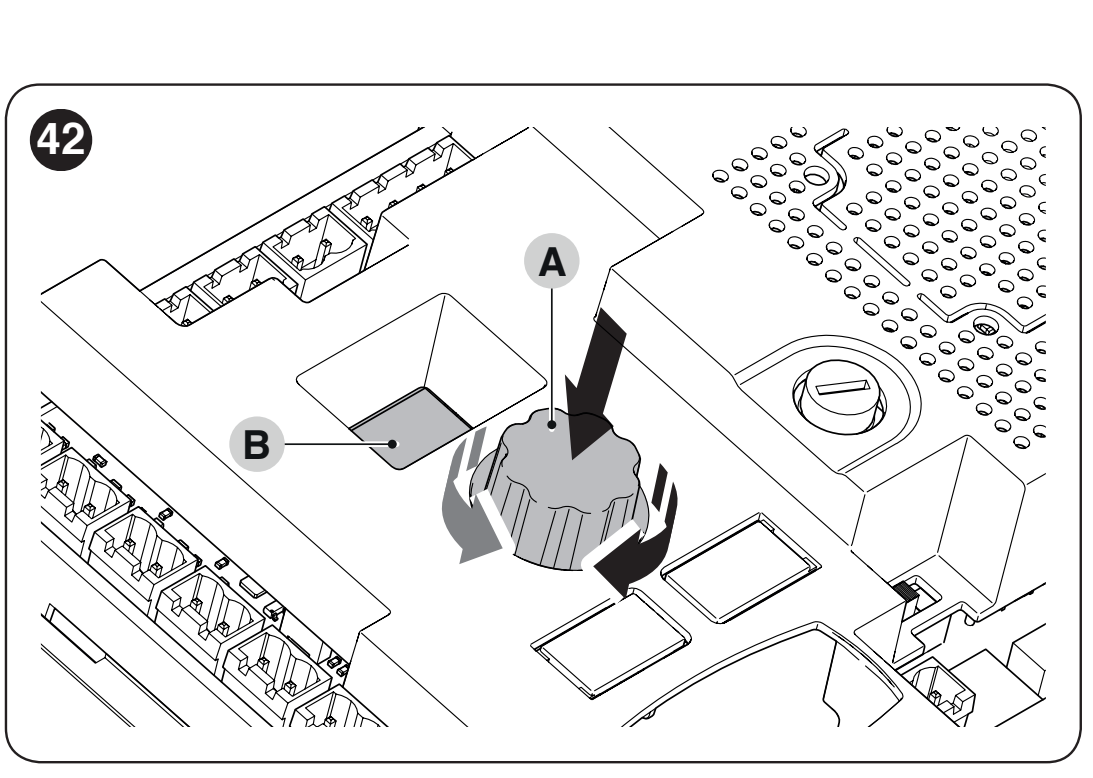

Unitatea de comandă se configurează cu ajutorul selectorului rotativ și al afișajului cu trei cifre. Înainte de modificare, notați valoarea inițială; modificările forței, vitezei și funcțiilor de siguranță necesită retestarea barierei.
- Rotiți selectorul în ambele sensuri pentru a selecta codul parametrului.
- Apăsați-l scurt și eliberați-l. Se afișează valoarea memorată; afișajul rămâne aprins continuu.
- Rotiți selectorul pentru a alege o valoare nouă. În timpul selectării, afișajul clipește.
- Apăsați și eliberați selectorul pentru a confirma valoarea. Unitatea revine la selectarea parametrilor.
Opțiunea ESC încheie modificarea fără a salva. Afișarea --- indică o configurație setată prin OVIEW; nu este o altă valoare selectabilă. În tabele, setarea din fabrică confirmată este evidențiată cu caractere aldine; placa instalată poate avea valori modificate în timpul montajului.
Funcții de operare F01–F09
| Parametru și scop | Valori și comportament |
|---|---|
| F01 – Închidere automată Se aplică după deschiderea completă. | OFF – funcționare semiautomată: închidere la comandă (setare din fabrică) On – închidere după timpul t01 |
| F02 – Închidere după fotocelulă După eliberarea dispozitivului de siguranță selectat, începe numărătoarea timpului t10. | OFF – dezactivat (setare din fabrică) 1 – deschidere doar până la eliberarea fotocelulei: intervenția oprește mișcarea; după eliberare urmează t10 și închiderea 2 – deschidere completă: intervenția declanșează deschiderea completă; o nouă comandă de deschidere în timpul t10 anulează închiderea ulterioară 3 – deschidere completă 2: ca valoarea 2, dar o nouă comandă de deschidere în timpul t10 nu anulează închiderea ulterioară |
| F03 – Dispozitiv pentru F02 | 1 – fotocelule și bucle configurate ca fotocelule (setare din fabrică) 2 – numai fotocelule 3 – numai bucle configurate ca fotocelule |
| F04 – Închidere după revenirea alimentării Înainte de activare, evaluați siguranța mișcării automate după o pană de curent. | OFF – dezactivat (setare din fabrică) 1 – dacă brațul nu este închis, după revenirea alimentării semnalizează luminos timp de t09, apoi se închide 2 – reia închiderea automată dacă, înainte de întreruperea alimentării, era în curs timpul de pauză |
| F05 – Stand-by Se activează după timpul t04; o nouă comandă reia funcționarea. | OFF – dezactivat (setare din fabrică) 1 – oprește afișajul, BlueBUS, ieșirile și o parte din circuitele interne 2 – oprește BlueBUS 4 – la alimentarea de la baterie, activează automat modul stand-by complet |
| F06 – Forță de pornire | OFF – dezactivat (setare din fabrică) On – la pornirea din poziția deschisă sau închisă, aplică pentru scurt timp puterea maximă pentru a depăși frecarea statică |
| F07 – Deschidere de urgență Necesită o baterie conectată și funcțională. | OFF – dezactivat (setare din fabrică) On – în cazul unei întreruperi a alimentării de la rețea, deschide automat brațul |
| F09 – Master / Slave | OFF – barieră principală Master (setare din fabrică) On – barieră secundară Slave; consultați procedura Master–Slave |
Timpi, viteze, forță și funcțiile intrărilor
| Parametru și scop | Valori disponibile |
|---|---|
| 8.8.8. – Programare rapidă | Pornește programarea BlueBUS, STOP și a pozițiilor într-o singură secvență. Îndepliniți mai întâi cerințele de pornire. |
| Set – Programare | 1 – dispozitive BlueBUS și STOP 2 – poziția deschisă și închisă |
| Prn – Program | 000 – program de bază (setare din fabrică) 001 / 002 / 003 – programe personalizate rezervate; nu se folosesc în mod obișnuit |
| t01 – Pauză înainte de închidere Activă la F01 = On. | 0–250 s Setare din fabrică: 20 s |
| t02 – Presemnalizare luminoasă la deschidere Timpul dintre aprinderea lămpii de semnalizare și începutul deschiderii. | 0–5,0 s Setare din fabrică: 0 s |
| t03 – Presemnalizare luminoasă la închidere Timpul dintre aprinderea lămpii de semnalizare și începutul închiderii. | 0–5,0 s Setare din fabrică: 0 s |
| t04 – Întârziere stand-by Timpul de la încheierea manevrei până la activarea funcției F05, dacă aceasta este activată. | 0–60 s Setare din fabrică: 60 s |
| t06 – Întârziere electromagnet După decuplarea electromagnetului de blocare, așteaptă înainte de deschidere. Se utilizează numai dacă este montat un electromagnet și ieșirea corespunzătoare este configurată. | 0–3,0 s Setare din fabrică: 0,2 s |
| t07 – Durata luminii auxiliare Timpul cât rămâne aprinsă ieșirea configurată ca lumină auxiliară. | 0–250 s Setare din fabrică: 60 s |
| t09 – Presemnalizare luminoasă după revenirea alimentării Utilizat de funcția F04. | 0–20 s Setare din fabrică: 5 s |
| t10 – Închidere după fotocelulă Timpul după eliberarea dispozitivului, când F02 este activată. | 0–250 s Setare din fabrică: 5 s |
| SPO – Viteza de deschidere | 1 – cea mai mică 2 – nivelul 2 3 – nivelul 3 4 – cea mai mare (setare din fabrică) |
| SPC – Viteza de închidere | 1 – cea mai mică 2 – nivelul 2 3 – nivelul 3 4 – cea mai mare (setare din fabrică) |
| SLO – Încetinire la deschidere | 1 – cea mai mică viteză 2 – viteză medie (setare din fabrică) 3 – cea mai mare viteză |
| SLC – Încetinire la închidere | 1 – cea mai mică viteză 2 – viteză medie (setare din fabrică) 3 – cea mai mare viteză |
| PLO – Poziția de încetinire la deschidere Diferența dintre poziția finală și începutul încetinirii. | 1 – 0° (setare din fabrică) 2 – aproximativ 10° 3 – aproximativ 20° |
| PLC – Poziția de încetinire la închidere Diferența dintre poziția finală și începutul încetinirii. | 1 – 0° (setare din fabrică) 2 – aproximativ 10° 3 – aproximativ 20° |
| FrO – Forță la deschidere Nu înlocuiește echilibrarea mecanică. | 1 – cea mai mică 2 – nivelul 2 3 – medie (setare din fabrică) 4 – nivelul 4 5 – nivelul 5 6 – cea mai mare |
| FrC – Forță la închidere Nu înlocuiește echilibrarea mecanică. | 1 – cea mai mică 2 – nivelul 2 3 – medie (setare din fabrică) 4 – nivelul 4 5 – nivelul 5 6 – cea mai mare |
| tF – Timpul de intervenție al limitării forței O valoare mai mare prelungește timpul până la detectarea obstacolului. | 3–32, fiecare unitate = 30 ms Interval: 90–960 ms Setare din fabrică: 3 = 90 ms |
| In1 – Intrare SbS | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 1 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| In2 – Intrare OPEN | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 3 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| In3 – Intrare CLOSE | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 4 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| In4 – Intrare HP SbS | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 6 Semnificația codurilor de intrare; la In2, codul 25 comandă doar Master. |
| SE1 – Secvența de comandă pas cu pas | 1 – industrială: deschidere semiautomată, închidere prin menținerea comenzii 2 – deschidere – oprire – închidere – oprire 3 – deschidere – oprire – închidere – deschidere 5 – mod rezidențial pas cu pas (setare din fabrică) 6 – comandă prin menținere apăsată |
| SE3 – Secvența OPEN | 1 – deschidere – oprire – deschidere 2 – mod rezidențial de deschidere (setare din fabrică) 3 – deschidere prin menținerea comenzii |
| SE4 – Secvența CLOSE | 1 – închidere – oprire – închidere 2 – mod rezidențial de închidere (setare din fabrică) 3 – închidere prin menținerea comenzii |
| SE5 – Funcția fotocelulei la închidere | 1 – oprire și inversarea sensului pentru deschidere (setare din fabrică) 4 – oprire temporară; la eliberarea fotocelulei, deschidere 5 – oprire temporară; la eliberarea fotocelulei, închidere |
| SE6 – STOP la deschidere | 1 – oprire imediată 2 – oprire și inversarea scurtă a sensului spre închidere (setare din fabrică) |
| SE7 – STOP la închidere | 1 – oprire imediată 2 – oprire și inversarea scurtă a sensului spre deschidere (setare din fabrică) |
| SE8 – Obstacol la deschidere | 2 – oprire și inversarea scurtă a sensului spre închidere (setare din fabrică) 3 – oprire și inversarea completă a sensului spre închidere |
| SE9 – Obstacol la închidere | 2 – oprire și inversarea scurtă a sensului spre deschidere 3 – oprire și inversarea completă a sensului spre deschidere (setare din fabrică) |
| LO1 – Funcția LOOP1 | 1 – deschidere – deschidere, contact NO (setare din fabrică) 2 – închidere – închidere, contact NO 4 – fotocelulă, contact NC |
| LO2 – Funcția LOOP2 | 1 – deschidere – deschidere, contact NO 2 – închidere – închidere, contact NO (setare din fabrică) 4 – fotocelulă, contact NC |
În modul de comandă prin menținere apăsată, brațul se mișcă numai cât timp contactul este activ. Modul rezidențial limitează întreruperea deschiderii prin comenzi suplimentare; înainte de utilizare, verificați comportamentul în propria instalație. F02 determină închiderea ulterioară după eliberarea dispozitivului de protecție, iar SE5 determină reacția brațului la intervenția acestuia în timpul închiderii — nu confundați aceste setări.
Semnificația codurilor de comandă In1–In4
| Cod | Comandă |
|---|---|
| 0 | Fără comandă. |
| 1 | Comandă pas cu pas conform SE1. |
| 3 | Deschidere conform SE3. |
| 4 | Închidere conform SE4. |
| 6 | Comandă pas cu pas cu prioritate ridicată, activă și în cazul blocării software. |
| 7 | Deschidere și blocare software. |
| 8 | Închidere și blocare software. |
| 11 | Aprinde lumina auxiliară temporizată; se stinge după timpul setat. |
| 12 | Pornește/oprește lumina auxiliară; se aplică și timpul setat. |
| 16 | Fotocelulă. |
| 19 | Deblocare software și deschidere. |
| 20 | Deblocare software și închidere. |
| 21 | Permite deschiderea prin fotocelulele de comandă BlueBUS. |
| 22 | Dezactivează deschiderea prin fotocelulele de comandă BlueBUS. |
| 25 | Comandă pas cu pas Master și Slave; la In2 comandă doar Master. Verificați alocarea înainte de utilizare, testând ambele brațe. |
| 26 | Deschide Master și Slave. |
| 27 | Închide Master și Slave. |
| 28 | Comandă pas cu pas doar Slave. |
| 29 | Deschide doar Slave. |
| 30 | Închide doar Slave. |
Ieșirile OU1–OU4 și semnalizarea
Schimbarea funcției poate modifica și tensiunea de ieșire. Funcțiile externe de 24 V au o limită de 10 W la ieșirea corespunzătoare; girofarul de 12 V conectat la FLASH are o limită de 21 W. Înainte de conectare, verificați întotdeauna dispozitivul, tensiunea și consumul de energie. INTERNAL LIGHT este un conector destinat modulului propriu XBA7/XBA8.
| Ieșire | Cod și funcție |
|---|---|
| OU1 – LIGHT | 0 – girofar 24 V 1 – indicator OGI 2 – barieră închisă 3 – barieră deschisă 4 – lumină intermitentă a brațului (setare din fabrică) 5 – indicator de întreținere 6 – lumină auxiliară 8 – semafor roșu 9 – semafor verde 10 – canal radio 1 11 – canal radio 2 12 – canal radio 3 13 – canal radio 4 14 – electromagnet de blocare |
| OU2 – FLASH | 0 – lampă de semnalizare 24 V 1 – lampă de semnalizare 12 V (setare din fabrică) 2 – indicator OGI 3 – barieră închisă 4 – barieră deschisă 5 – lumină intermitentă a brațului 6 – indicator de întreținere 7 – lumină suplimentară 9 – semafor roșu 10 – semafor verde 11 – canal radio 1 12 – canal radio 2 13 – canal radio 3 14 – canal radio 4 15 – electromagnet de blocare |
| OU3 – OGI | 0 – lampă de semnalizare 24 V 1 – indicator OGI 2 – barieră închisă (setare din fabrică) 3 – barieră deschisă 4 – lumină intermitentă a brațului 5 – indicator de întreținere 6 – lumină suplimentară 8 – semafor roșu 9 – semafor verde 10 – canal radio 1 11 – canal radio 2 12 – canal radio 3 13 – canal radio 4 14 – electromagnet de blocare |
| OU4 – INTERNAL LIGHT | 0 – lampă de semnalizare (setare din fabrică) 1 – indicator OGI 2 – barieră închisă 3 – barieră deschisă 4 – lumină suplimentară 5 – semafor roșu 6 – semafor verde 7 – semafor cu sens unic 8 – semafor cu sens unic alternativ 9 – semafor pentru pietoni |
| Mod de semnalizare | Semnificație |
|---|---|
| Lampă de semnalizare | Clipește în timpul manevrei: 0,5 s aprinsă / 0,5 s stinsă. |
| OGI | Închisă: stinsă; deschidere: clipește rar; închidere: clipește rapid; deschisă: aprinsă. |
| Barieră închisă / deschisă | Este aprinsă numai în poziția finală selectată. |
| Lumină intermitentă a brațului | Clipește la intervale de 0,5 s chiar și când brațul este staționar. |
| Întreținere | Sub 80 % din numărul setat: rămâne aprinsă 2 s la începutul deschiderii. Între 80 și 100 %: clipește în timpul manevrei. Peste 100 %: clipește continuu. |
| Lumină suplimentară | Rămâne aprinsă în timpul deplasării și după aceasta, până la expirarea timpului t07. |
| Semafor roșu | Clipește rar la închidere, este aprins la închidere completă, iar în rest este stins. |
| Semafor verde | Clipește rar la deschidere, este aprins la deschidere completă, iar în rest este stins. |
| Canale radio | Comanda canalului respectiv activează ieșirea; comanda sa adresată unității de comandă este ignorată. |
| Electromagnet de blocare | Este activ când bariera este închisă; se dezactivează înainte de deschidere, iar unitatea așteaptă timpul t06. |
| OU4 = 7 | Verde când brațul este deschis, roșu în toate celelalte stări. |
| OU4 = 8 | Pentru partea interioară, utilizați In2 sau LOOP1 setată pentru deschidere; pentru partea exterioară, In3 sau LOOP2 setată pentru deschidere. Verdele este atribuit părții care a emis comanda; pe partea opusă se aprinde roșu. Când bariera este închisă sau se închide, ambele părți sunt roșii. |
| OU4 = 9 | Când bariera este închisă, verde în interior și roșu în exterior; când este deschisă, invers. În pozițiile intermediare, ambele părți sunt roșii. |
Contoare, versiuni și date de service
| Meniu | Utilizare |
|---|---|
| MnP – Numărul setat de manevre | După apăsare, sunt afișate succesiv: a = unități, b = mii, c = milioane. Se utilizează pentru semnalizarea întreținerii. |
| MnE – Numărul de manevre efectuate | După apăsare, sunt afișate succesiv: t = unități, u = mii, v = milioane. |
| ErS – Ștergere | 1 – dispozitive; 2 – poziții; 3 – valori ale funcțiilor; 5 – tot. Procedură și reînvățare ulterioară. |
| Fir – Versiunea firmware-ului | Două apăsări afișează două părți de câte trei cifre ale identificatorului. |
| Hdr – Versiunea hardware-ului | Trei apăsări afișează trei părți de câte trei cifre ale identificatorului. |
| din – Diagnosticarea intrărilor | Stările intrărilor și ale afișajului. |
Contorul de service nu se resetează prin resetarea plăcii. Resetați-l prin intermediul OVIEW numai după efectuarea și înregistrarea întreținerii.
Două bariere opuse: Master–Slave
Se pot sincroniza două bariere complete. Fiecare are propriul motor, propria unitate de comandă și propria alimentare; acestea nu se conectează ca două motoare la aceeași placă. Conectați bornele de comunicație 1–1 și 2–2 cu un cablu de 2 × 1 mm², până la 20 m.
- Finalizați montajul, configurarea direcției, echilibrarea și conexiunile electrice la ambele bariere.
- La bariera secundară, efectuați Set 1 și Set 2, reglați vitezele, încetinirea și forța, apoi setați F09 = On.
- La bariera principală, efectuați Set 1 și Set 2. Până atunci, Slave poate semnala eroarea de comunicare E05.
- Dați o comandă de la unitatea principală și verificați mișcarea ambelor brațe și funcționarea dispozitivelor de siguranță.
Dispozitivele BlueBUS comune și receptorul se conectează la Master. Comenzile proprii SbS/OPEN/CLOSE de pe Slave pot acționa numai brațul acestuia. Viteza, încetinirea, poziția de încetinire și forța se reglează separat pentru fiecare barieră. Pentru alimentarea de rezervă, este necesar ca fiecare barieră să aibă propria unitate PS224.
Telecomandă și alimentare de rezervă
Receptor și telecomenzi
Placa are o mufă SM pentru un receptor compatibil. Opțiunea curentă OXIBD permite utilizarea telecomenzilor compatibile, de exemplu ON2E. Conectați receptorul numai după deconectarea alimentării de la rețea și a bateriei. Memorarea și ștergerea telecomenzilor se fac conform procedurii specifice receptorului; resetarea plăcii de comandă nu înlocuiește procedura radio a acestuia.
PS224 în caz de pană de curent
PS224 se conectează numai după finalizarea instalării și programării: deconectați alimentarea de la rețea, montați bateria și conectați cablul dedicat la conectorul pentru alimentarea de rezervă; apoi restabiliți alimentarea de la rețea. Modul F05 = 4 poate limita consumul atunci când automatizarea este alimentată de la baterie. Funcția F07 = On comandă deschiderea în cazul unei pene de curent, dacă bateria este conectată; nu este activată implicit.
Solemyo SYKCE30 este o modalitate diferită de alimentare. La conectarea sistemului Solemyo, bariera nu trebuie să fie conectată simultan la rețeaua de 230 V. Evaluați capacitatea sursei în funcție de numărul de cicluri și de accesoriile instalate.
Diagnosticarea și remedierea defecțiunilor
Mai întâi identificați codul de pe afișaj sau numărul de clipiri scurte. Seria de diagnosticare se repetă după o pauză de aproximativ 1 s; clipirea obișnuită în timpul mișcării nu reprezintă un cod de eroare.
Când bariera nu răspunde sau se mișcă incorect
| Simptom | Ce trebuie verificat |
|---|---|
| Telecomanda nu răspunde, iar LED-ul acesteia nu se aprinde | Verificați bateria telecomenzii. |
| LED-ul telecomenzii se aprinde, dar bariera nu răspunde | Verificați dacă telecomanda este memorată și compatibilă cu receptorul instalat; receptorul și telecomanda. |
| Afișajul nu se aprinde și nu este executată nicio comandă | Tehnicianul va verifica alimentarea și siguranțele F1/F2. Siguranța se înlocuiește numai după identificarea cauzei, cu una de același tip și aceeași valoare; nu șuntați siguranța. |
| Comanda este transmisă, dar ciclul nu începe | La transmiterea unei comenzi prin cablu, urmăriți LED-ul intrării corespunzătoare. Dacă lampa de semnalizare indică o defecțiune, consultați tabelul de coduri de mai jos. |
| Brațul își schimbă imediat direcția sau se mișcă neobișnuit de lent | Verificați mai întâi echilibrarea, mișcarea liberă, opritoarele și întrerupătoarele de limită. Dacă placa nu recunoaște poziția de capăt, trebuie verificate întrerupătoarele și învățarea pozițiilor. |
| Brațul se mișcă în direcția opusă | Verificați partea pe care se află arcul și comutatorul de direcție. Nu inversați firele la întâmplare. |
| Cod / semnal | Ce trebuie verificat |
|---|---|
| E01 / 1 clipire | Modificarea sau lipsa memorării dispozitivelor BlueBUS/STOP. Verificați conexiunile, apoi efectuați Set 1. |
| E02 | Poziții nememorate; după verificarea opritoarelor și a echilibrării, efectuați Set 2. |
| E03 | Întrerupătoarele de limită sunt inversate; verificați direcția și conexiunile electrice ale acestora. |
| E04 | Lipsește semnalul encoderului; tehnicianul va verifica conectorul și cablul senzorului. |
| E05 | Eroare de comunicare Master–Slave; verificați polaritatea și memorarea ambelor bariere. |
| E06 / 5 clipiri | Eroare în memoria parametrilor. După deconectarea și reconectarea tuturor surselor de alimentare, încercați din nou; dacă problema persistă, este necesară intervenția service-ului, eventual resetarea completă și reînvățarea. |
| E07 / 7 clipiri | Eroare internă a sistemului electronic. Deconectați toate sursele de alimentare; dacă problema se repetă, solicitați intervenția service-ului. |
| E08 | Configurația tipului de barieră; tehnicianul va verifica setarea din fabrică a plăcii. |
| E09 / 9 clipiri | Blocare software. Introduceți comanda de deblocare specificată, eventual HP SbS; aceasta nu este o deblocare mecanică cu cheie. |
| E10 | Lipsește contactul de siguranță NC sau întrerupătorul de limită; verificați SAFETY și întrerupătoarele. |
| E11 | Scurtcircuit BlueBUS. Cu alimentarea deconectată, verificați cablajul și dispozitivele. După remedierea cauzei, restabiliți alimentarea, transmiteți o comandă și așteptați 40 s. Dacă eroarea se repetă, este necesară intervenția service-ului. |
| I02 / 2 clipiri | Fotocelulă activă. Îndepărtați obstacolul, curățați elementele optice și verificați alinierea. |
| I03 / 3 clipiri | A intervenit limitarea forței. Verificați mai întâi echilibrarea, frecarea și opritoarele. Nu măriți forța pentru a compensa o defecțiune mecanică. |
| I04 / 4 clipiri | A intervenit STOP. Identificați cauza la dispozitivul conectat; nu ocoliți intrarea de siguranță. |
LED-uri și modul din
STOP aprins când intrarea este permisă în mod normal; stingerea indică o intervenție. LED-urile SbS, OPEN, CLOSE și HP SbS sunt aprinse când comanda este activă. Starea FC1/FC2 depinde de comutatorul RH/LH: pentru RH, FC1 se stinge în poziția închisă, iar FC2 în poziția deschisă; pentru LH, situația este inversă.
Codurile de pe afișaj și numărul de clipiri ale lămpii de semnalizare nu sunt numerotate în același fel. De exemplu, E06 înseamnă cinci clipiri; seriilor de șase și opt clipiri nu le este atribuită nicio funcție în această configurație.
Meniul din afișează intrările prin segmentele celor trei cifre de pe afișaj. Marcajele A–G și punctul dp sunt indicate în imagine. La FC1/FC2, pozițiile deschis și închis sunt determinate de setarea RH/LH menționată mai sus.
| Cifra | Segment și semnificație |
|---|---|
| Prima | A1 – LOOP1 B1 – CLOSE C1 – HP SbS D1 – LOOP2 E1 – OPEN F1 – SbS G1 – neutilizat dp1 – clipește o dată pe secundă când placa este în funcțiune |
| A doua | A2 – FC1 B2 – butonul CLOSE de pe placă C2 – direcția RH D2 – alimentare de la baterie E2 – direcția LH F2 – butonul OPEN de pe placă G2 – FC2 dp2 – intrarea A a senzorului motorului |
| A treia | A3 – fotocelula de deschidere FA1 B3 – FOTO activă C3 – FOTO II activă D3 – fotocelula de deschidere FA2 E3 – FOTO 1 activă F3 – FOTO 1 II activă G3 – Master a recunoscut Slave dp3 – intrarea B a senzorului motorului |
Punctele dp2/dp3 pot fi aprinse sau stinse când motorul este oprit, în funcție de poziția senzorului; în timpul mișcării clipesc. Corectați direcția incorectă la mecanică și la comutator, nu prin inversarea aleatorie a firelor.
Ștergerea setărilor și reluarea de la început
Pe selector, selectați ErS, apăsați, selectați valoarea dorită și confirmați. 1 șterge dispozitivele memorate, 2 pozițiile, 3 valorile funcțiilor, 5 toate datele unității de comandă. După ștergerea completă, repetați Set 1, Set 2, configurarea și testele de siguranță.
Resetarea plăcii nu resetează numărul de manevre efectuate. Resetați contorul de service după efectuarea efectivă a întreținerii prin OVIEW. Ștergerea telecomenzilor face parte din procedura specifică a receptorului.
Deblocarea manuală a brațului
În caz de pană de curent, defecțiune sau montaj, opriți funcționarea, deconectați alimentarea și asigurați-vă că spațiul este liber. Țineți brațul; un braț echilibrat incorect se poate mișca spontan.
- Introduceți cheia de deblocare și rotiți-o cu 180° spre stânga sau spre dreapta.
- Deplasați manual brațul în poziția necesară.
- Pentru a relua funcționarea motorizată, readuceți cheia în poziția inițială și scoateți-o. Verificați blocarea și reluarea în siguranță a comenzii.
Întreținere și durată de viață
Pentru instalația existentă cu BCU1 R10, programați o inspecție de specialitate cel târziu după 6 luni sau 20 000 de manevre, în funcție de ce survine mai întâi. În cazul unei utilizări intensive, numărul de cicluri se poate epuiza mult mai devreme. Verificați echilibrarea și după modificarea echipării brațului.
Tehnicianul va deconecta toate sursele de alimentare și va verifica, de asemenea, îmbinarea fermă a celor două părți ale brațului și șuruburile de expandare ale cuplajului XBA9, coroziunea, ancorarea, șuruburile și fixarea arcului, jocul arborelui, starea brațului și funcționarea deblocării. După restabilirea alimentării, va repeta testele dispozitivelor de siguranță și ale forței. Înregistrați lucrările de service și eventuala înlocuire a arcului în registrul de întreținere.
Factori care influențează durata de viață estimată
| Factor | Indice de solicitare |
|---|---|
| Viteză, nivelul 3 | 15 % |
| Viteză, nivelul 2 | 10 % |
| Activarea fotocelulelor în peste 10 % dintre manevre | 15 % |
| Activarea STOP în peste 10 % dintre manevre | 15 % |
| Suport mobil WA12 | 10 % în configurația permisă |
| Sare în mediu | 10 % |
| Praf / nisip | 5 % |
| Suport sub barieră | 5 % în configurația permisă |
| Temperatură peste 40 °C sau sub 0 °C | 5 % |
| Forța setată FrO / FrC | Nivelul 4: 5 % Nivelul 5: interval 5–10 % Nivelul 6: 10 % |
Nivelurile de viteză 2 și 3 sunt alternative; adunați doar nivelul utilizat. Pentru nivelul 4 nu este definit niciun indice, așadar nu estimați numărul de cicluri pentru acesta. Adunați indicii celorlalți factori aplicabili. Identificați suma pe axa orizontală a graficului și citiți numărul estimativ de cicluri pe axa verticală. Pentru forța setată la nivelul 5, rezultatul este un interval estimativ; nu estimați numărul de cicluri în afara domeniului graficului. Estimarea presupune montarea corectă și întreținerea periodică; nu garantează numărul de cicluri și nu este un îndemn de a amâna service-ul.
Caracteristicile tehnice ale barierei NICE LBAR
| Parametru | Valoare |
|---|---|
| Model | NICE LBAR – fără braț |
| Tip | Barieră electromecanică cu motor de 24 V DC și unitate de comandă încorporată |
| Unitate de comandă | BCU1 R10 (XBA3 R10) |
| Alimentare de la rețea | 230 V AC, 50/60 Hz |
| Tensiunea motorului | 24 V DC |
| Curent absorbit | 1,3 A |
| Putere maximă absorbită la pornire | 160 W |
| Putere absorbită la cuplul nominal | 50 W |
| Timp de manevră | 8–12 s pentru configurația BCU1 R10 menționată |
| Cuplu la pornire | 400 Nm |
| Cuplu nominal | 130 Nm |
| Frecvență max. la cuplul nominal | 150 cicluri/h |
| Lățimea liberă de trecere | 7–9 m |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +55 °C |
| Dimensiunile carcasei | 500 × 299 × 1 215 mm (lățime × adâncime × înălțime) |
| Greutate | 98 kg |
| Clasa de izolație | I |
| Alimentare de rezervă | PS224 |
| Alimentare solară | Solemyo SYKCE30 |
Parametrii sunt valabili la o temperatură de referință de aproximativ 20 °C. Evaluați-i ținând cont de lungimea brațului, echipare și echilibrare. Pentru o altă versiune a automatizării sau a unității de comandă, verificați timpul de deplasare și setările disponibile conform marcajului de pe dispozitiv.

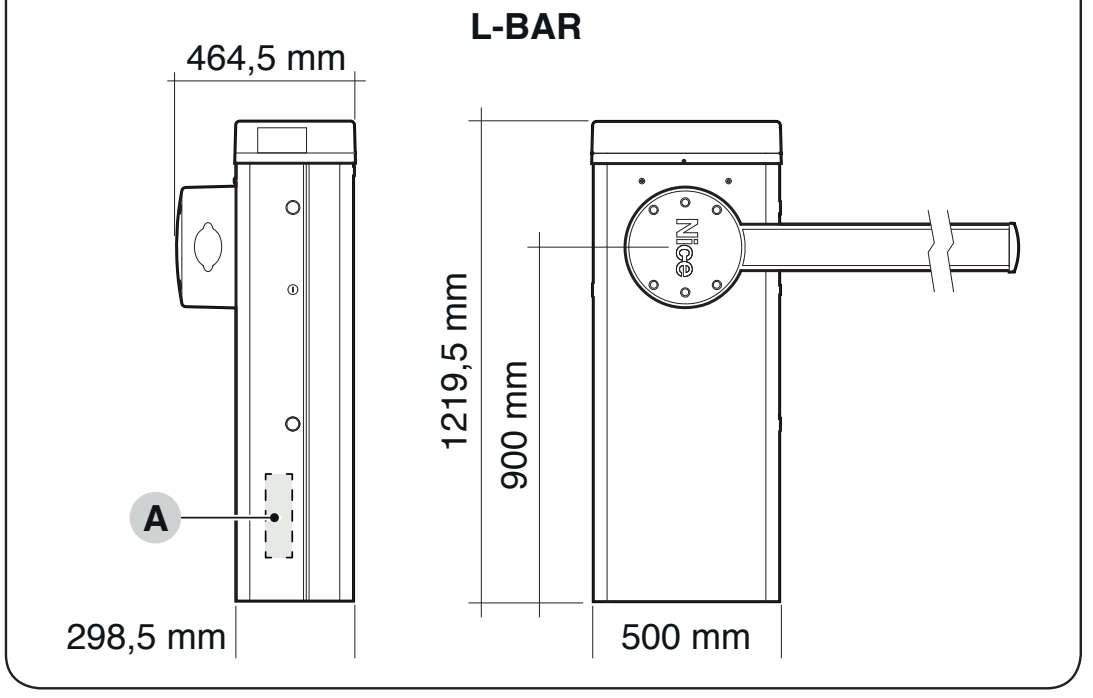

Desenul indică și părțile proeminente, precum și dimensiunile exacte de 298,5 și 1 219,5 mm. Pentru ancorare și amplasare, urmați desenul, nu doar dimensiunile rotunjite ale carcasei din tabel.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
