Descrierea produsului Barieră NICE M3BAR - fără braț
NICE M3BAR este o barieră electromecanică destinată controlului accesului vehiculelor cu motor, livrată fără braț. Are un motor 24 V DC și o unitate de comandă încorporată BCU1 R10 (XBA3 R10). Configurația obișnuită se alimentează de la rețea 230 V AC; 24 V este tensiunea motorului.

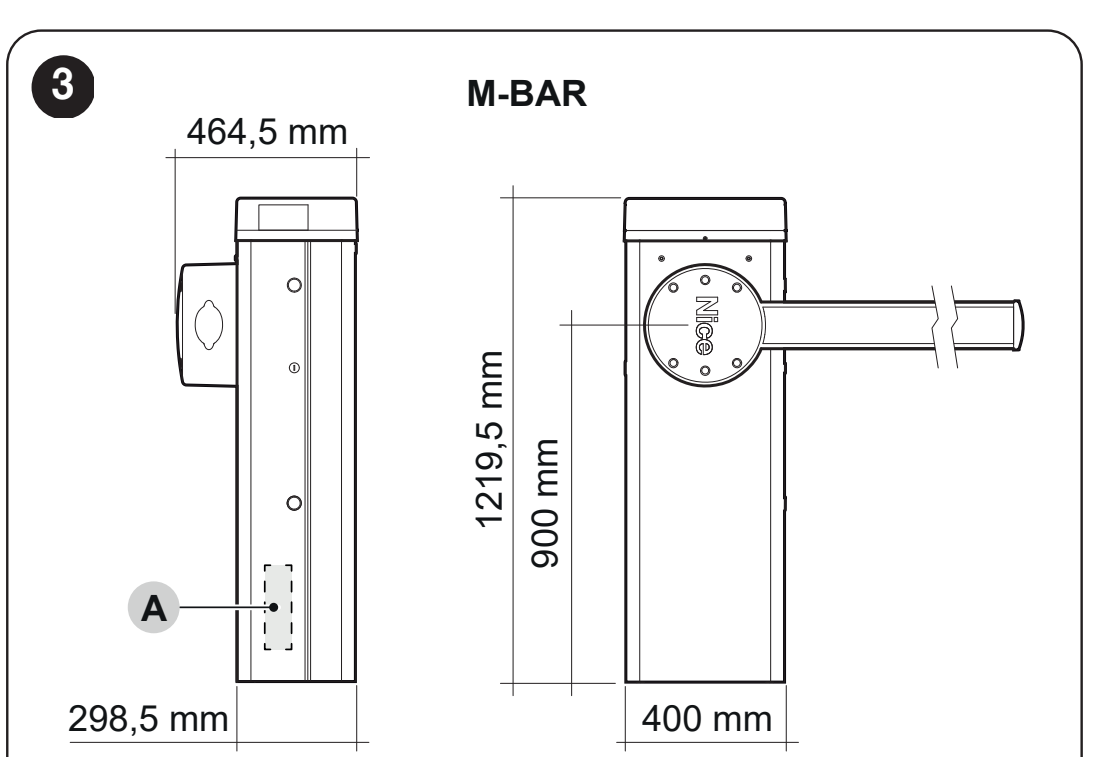

Este destinată unui braț indicat ca având 3 m. Carcasa din oțel, arcul de echilibrare și brațul din aluminiu cu secțiune eliptică permit utilizarea intensivă, cu respectarea limitelor de funcționare. Alegeți brațul, receptorul și accesoriile de siguranță în funcție de configurația concretă.
În cazul unei bariere existente, verificați mai întâi marcajul plăcii. Setările de mai jos se aplică unității BCU1 R10 cu afișaj și selector rotativ; modelul mai vechi XBA3 are o unitate de comandă diferită și nu este interschimbabil doar pe baza unui nume asemănător.
Când să alegeți NICE M3BAR

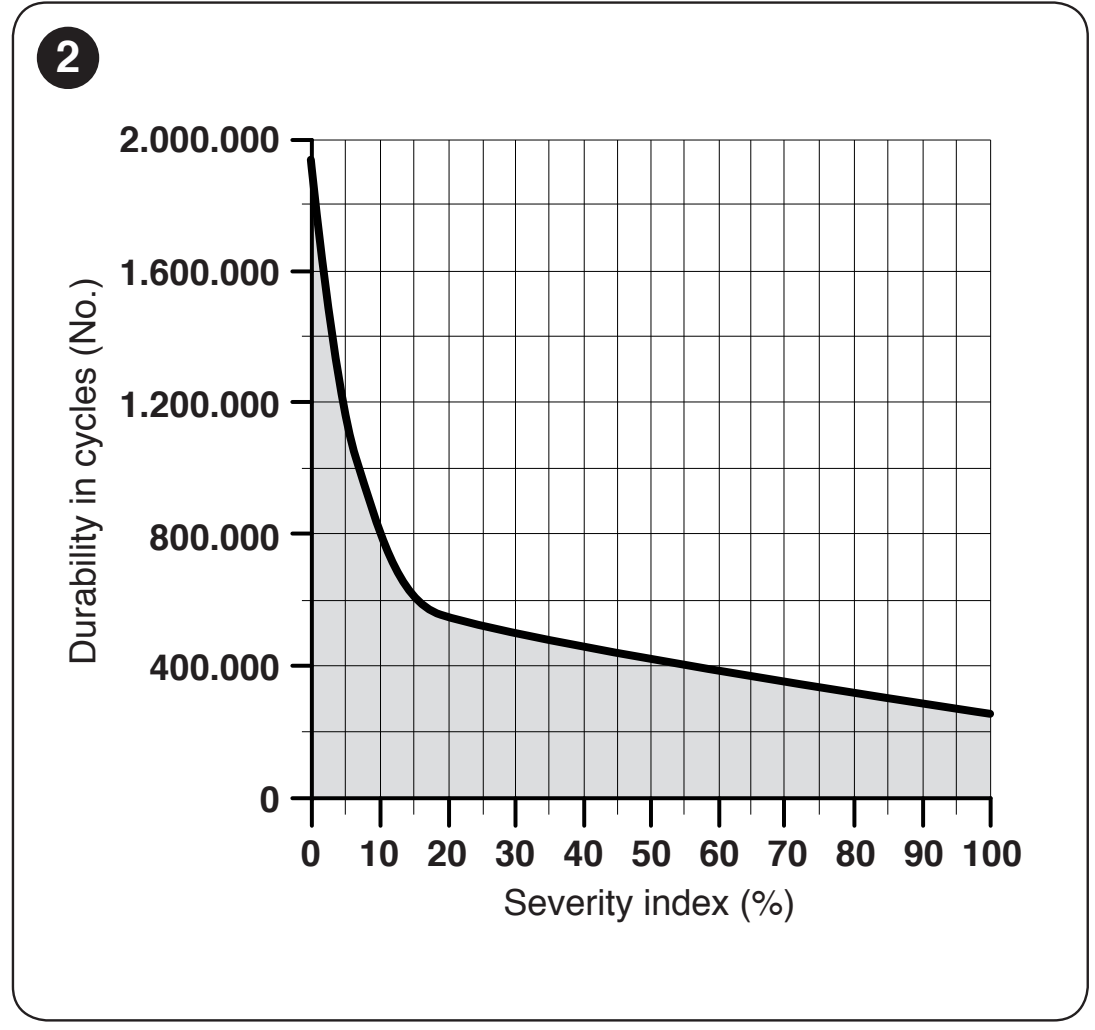

| Ce trebuie verificat | Date și semnificație |
|---|---|
| Braț | XBA15 – 3 150 mm |
| Lățimea liberă de trecere | 2,32–2,82 m |
| Timp de manevră reglabil | 1,5–4 s |
| Număr maxim de cicluri la cuplul nominal | 500 cicluri/h |
| Deblocare manuală | Cu cheie, în caz de pană de curent sau pentru intervenții de service |
| Două bariere opuse | Sincronizare Master–Slave |
Lungimea brațului nu este egală cu lățimea liberă de trecere. La alegere, scădeți spațiul ocupat de carcasă și suport; verificați la fața locului lățimea liberă finală. Timpul de mișcare depinde de setare, de braț și de accesoriile acestuia. Numărul maxim de cicluri nu garantează funcționarea nelimitată în orice condiții de sarcină.
Bariera este destinată vehiculelor. Mișcarea brațului nu trebuie să pună în pericol pietonii; amenajați separat o trecere pietonală și alegeți dispozitivele de siguranță în funcție de riscurile specifice accesului respectiv. Înainte de montaj, verificați și spațiul de deasupra brațului în poziția deschisă.
Accesoriile brațului și limitele acestora
| Accesoriu | Condiție |
|---|---|
| Garnitură de cauciuc și lumini | Permise cu brațul, cablarea și echilibrarea corecte. |
| Grilaj inferior WA13 | Nu este permis pentru M3BAR. |
| Suport mobil WA12 | Nu este permis pentru M3BAR. |
| Articulație pliabilă XBA11 | Numai cu brațul XBA15 corespunzător și geometria corectă a articulației; nu este o articulație universală pentru orice tip de braț. |
După adăugarea luminilor, garniturii de cauciuc, suportului sau grilajului inferior, alegeți din nou prinderea arcului și echilibrarea. Creșterea puterii motorului nu înlocuiește reglarea mecanică corectă.

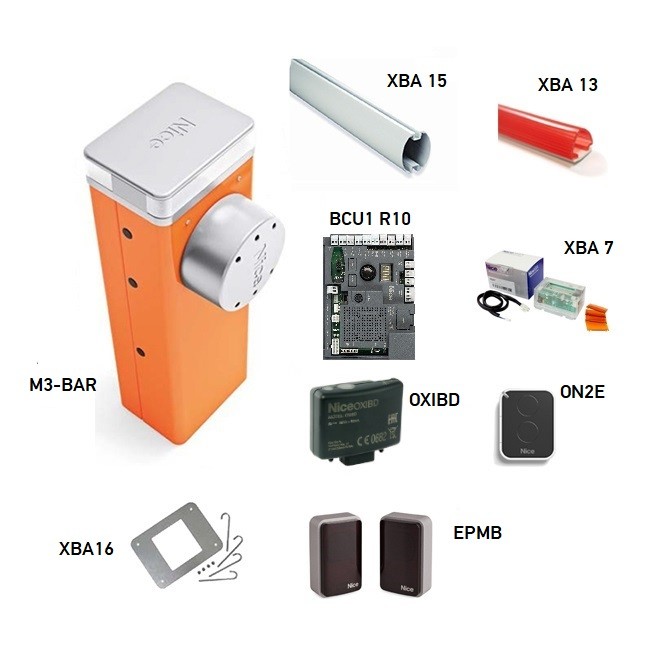

Seturi de bariere cu braț și accesorii
Dacă doriți o configurație completă cu braț, alegeți dintre seturile disponibile. Lungimea indicată se referă la braț, nu la lățimea liberă de trecere. Seturile din game diferite au unități de comandă și limite diferite; configurația concretă este prezentată în fișa setului.
| Seturi de bariere NICE M3BAR |
|---|
M3BAR – braț de 3 m |
Accesorii compatibile cu bariera M3BAR
Alegeți accesoriile în funcție de braț și de modul de utilizare. La montarea mai multor accesorii, trebuie respectate și limitele mecanice și electrice ale ansamblului.
| Ce | De ce | Tip |
|---|---|---|
Braț  | Carcasa se livrează separat, fără braț; alegeți lungimea în funcție de lățimea liberă de trecere. | XBA15 |

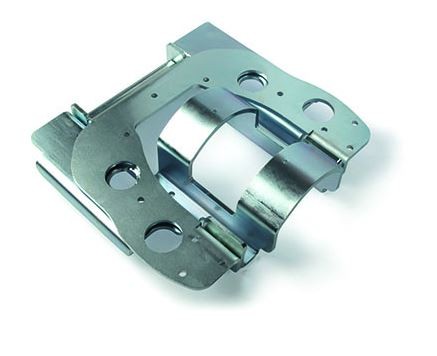

Suport fix  | Suport reglabil pentru capătul brațului în poziție închisă; nu trebuie confundat cu suportul mobil. | WA11 |
Autocolante reflectorizante  | 24 de autocolante roșii pentru o vizibilitate mai bună a brațului. | WA10 |
Iluminarea brațului  | XBA4: lumini pentru braț de până la 4 m. Conectare la LIGHT în funcție de modelul instalat. | XBA4 |
Garnitură de protecție  | 9 segmente de câte 1 m; protejează mecanic marginea brațului, nu înlocuiește muchia de siguranță. | XBA13 |
Baterie de rezervă  | Baterie reîncărcabilă, 24 V. Se conectează după configurarea barierei; numărul de manevre depinde de nivelul de încărcare și de echipare. | PS224 – conectare |
Girofar în carcasă  | Semnalizează mișcarea și starea de diagnostic; conector propriu INTERNAL LIGHT. | XBA7 |
Semafor în carcasă  | Controlează trecerea conform modului programat INTERNAL LIGHT. | XBA8 |

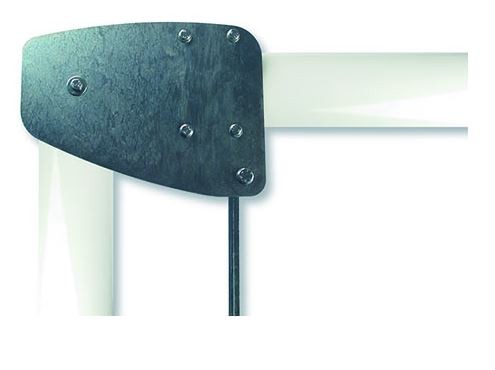

Suport rabatabil  | Permite rabatarea manuală laterală a brațului. Rabatarea se face manual; nu o confundați cu articulația pliabilă XBA11. | XBA10 |
Articulație pliabilă  | Pentru un plafon jos, împreună cu brațul XBA15 corespunzător; interval de utilizare 1 950–2 400 mm, în funcție de geometria accesoriului. | XBA11 |
Fotocelule | BlueBUS cu două fire; după modificarea conexiunii, repetați Set 1. | EPMB |
Telecomandă | Receptor SM cu montare în soclu și transmițător cu codificare compatibilă. Verificați echiparea setului la plasarea comenzii. | OXIBD + ON2E |
Placă de comandă | Placă de schimb din generația actuală; nu este o unitate de comandă externă suplimentară necesară pentru o barieră autonomă. | BCU1 R10 |
Service și configurare | BUS T4 pentru diagnosticare și contor de service. | OVIEW + IBT4N |
Alimentare solară | Sursă alternativă în locul alimentării de la rețea; în această configurație, nu conectați simultan 230 V. | Solemyo SYKCE30 |
Montarea carcasei și a brațului
Montarea, conectarea la rețea și punerea în funcțiune trebuie efectuate de un tehnician calificat. Înainte de a începe lucrul, deconectați alimentarea de la rețea și bateria de rezervă. Verificați dacă suportul este solid, dacă drenajul este corespunzător, dacă există spațiu pentru brațul complet și acces sigur la mecanismul de deblocare.
Placă de fundație și ancorare
Dacă există o fundație potrivită, marcați patru găuri conform carcasei și alegeți ancore adecvate suportului. Pentru o fundație nouă, pregătiți tuburile de protecție pentru cabluri, cele patru șuruburi de ancorare furnizate și placa de fundație montată orizontal, paralel cu brațul.
| Verificarea suportului | Cerință |
|---|---|
| Fundație din beton | Beton armat, cu o grosime de cel puțin 0,15 m și un volum mai mare de 0,2 m³. Dimensiunile fundației sunt stabilite de tehnician în funcție de condițiile locale. |
| Ancore pentru beton | 4 ancore cu șuruburi 12 MA (M12), fiecare cu o rezistență la tracțiune de cel puțin aproximativ 3,9 kN. |
| Alt material portant | Verificați rezistența suportului și a celor patru puncte de ancorare pentru o sarcină de cel puțin aproximativ 9,8 kN. |
| Montare | Placa trebuie montată orizontal, la nivelul suprafeței; fixați carcasa numai după întărirea completă a betonului. |
Fixarea și asamblarea brațului
- Introduceți cei doi pini prevăzuți în arborele de ieșire. Montați suportul în poziția pentru braț vertical, fixați-l cu șuruburi și șaibe elastice.
- Așezați capacul pe suport folosind cele șase șuruburi; nu le strângeți deocamdată.
- Introduceți inserția de îmbinare furnizată în capătul brațului de aluminiu corespunzător și fixați-o cu șurubul.
- Introduceți garnitura de protecție în caneluri, împreună cu elementele de îmbinare corespunzătoare, apoi montați capacul de capăt și capacele garniturii.
- Introduceți brațul complet în suport până la capăt și strângeți bine toate cele șase șuruburi.
- Montați echipamentul ales și abia apoi finalizați reglarea arcului, echilibrarea și procedura de învățare.
Montajul barierei pe stânga sau pe dreapta
Partea de prindere a arcului trebuie să corespundă poziției comutatorului de sens de pe placă. RH/DX este pentru arcul de pe partea dreaptă a pârghiei de echilibrare, LH/SX pentru arcul de pe partea stângă. Modificarea configurației mecanice trebuie efectuată de un tehnician, cu arcul detensionat în condiții de siguranță; nu este suficient să rotiți selectorul fără a modifica mecanismul.

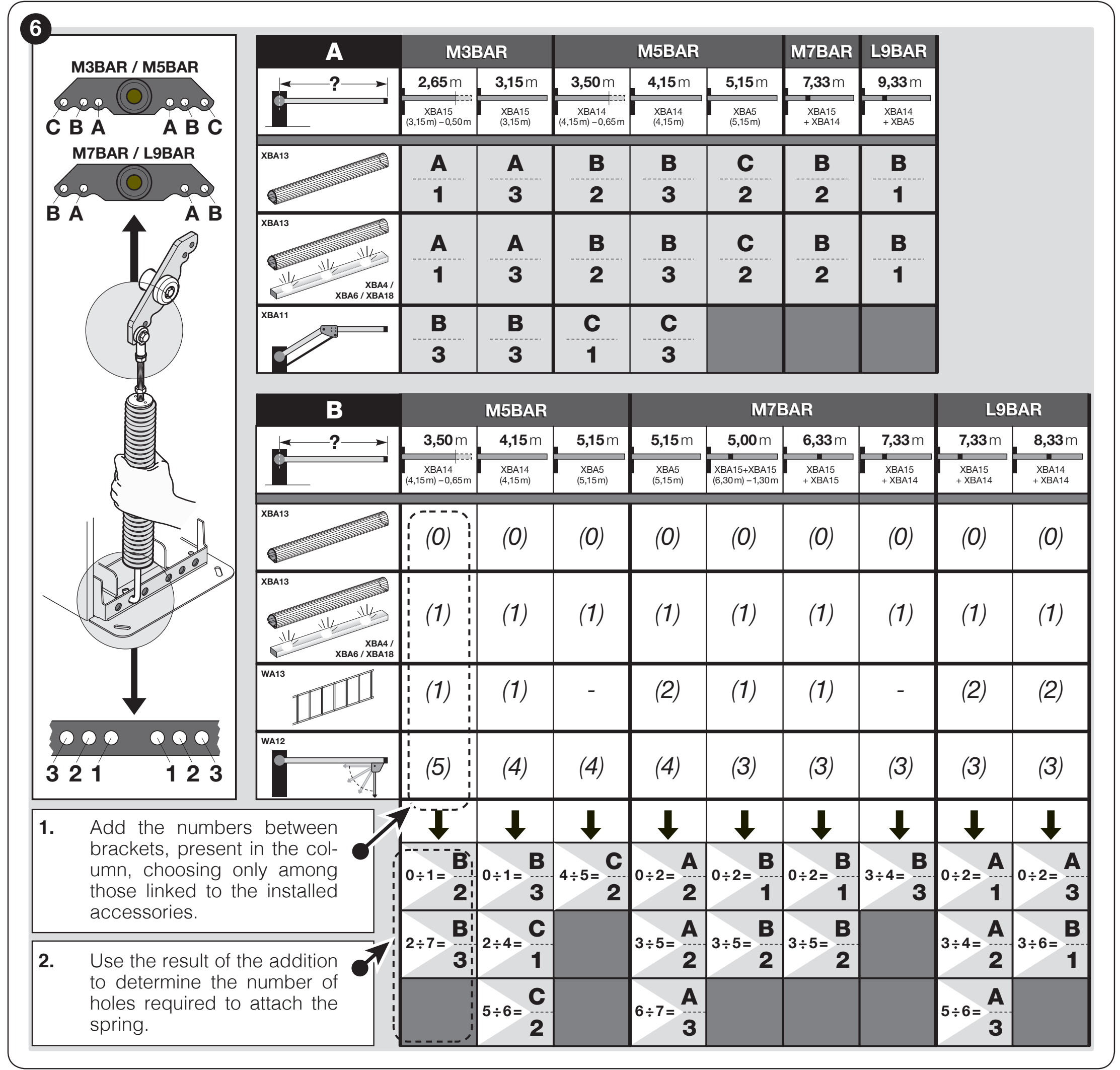

Prinderea arcului și echilibrarea brațului
Arcul se reglează în funcție de lungimea și greutatea reale ale brațului echipat. Pentru configurația de bază, selectați coloana corespunzătoare modelului și lungimii în secțiunea A. Orificiul superior este marcat cu litera A/B/C, iar cel inferior cu numărul 1/2/3. Poziția nu poate fi determinată doar după denumirea setului.
Pentru M3BAR, consultați secțiunea A: selectați coloana corespunzătoare, în funcție de lungimea brațului, și rândul pentru profilul de protecție, profilul cu lumini sau articulația XBA11.
| Ansamblu M3BAR | Prinderea arcului |
|---|---|
| XBA15 scurtat la 2,65 m, cu profil de protecție | A / 1 |
| XBA15 cu lungimea de 3,15 m, cu profil de protecție | A / 3 |
| Articulație pliabilă XBA11 | B / 3 pentru configurația articulației ilustrată; verificați geometria proprie. |
Folosiți tabelul numai dacă suportul, arcul și dispunerea orificiilor corespund celor ilustrate. Dacă execuția mecanică diferă, urmați instrucțiunile furnizate pentru bariera respectivă.
Exemplele sunt valabile pentru configurația indicată. Pentru accesorii suplimentare, urmați tabelul, nu exemplul de bază. Înainte de a repoziționa sau înlocui arcul, tehnicianul trebuie să-i detensioneze în siguranță pretensionarea și să asigure brațul.

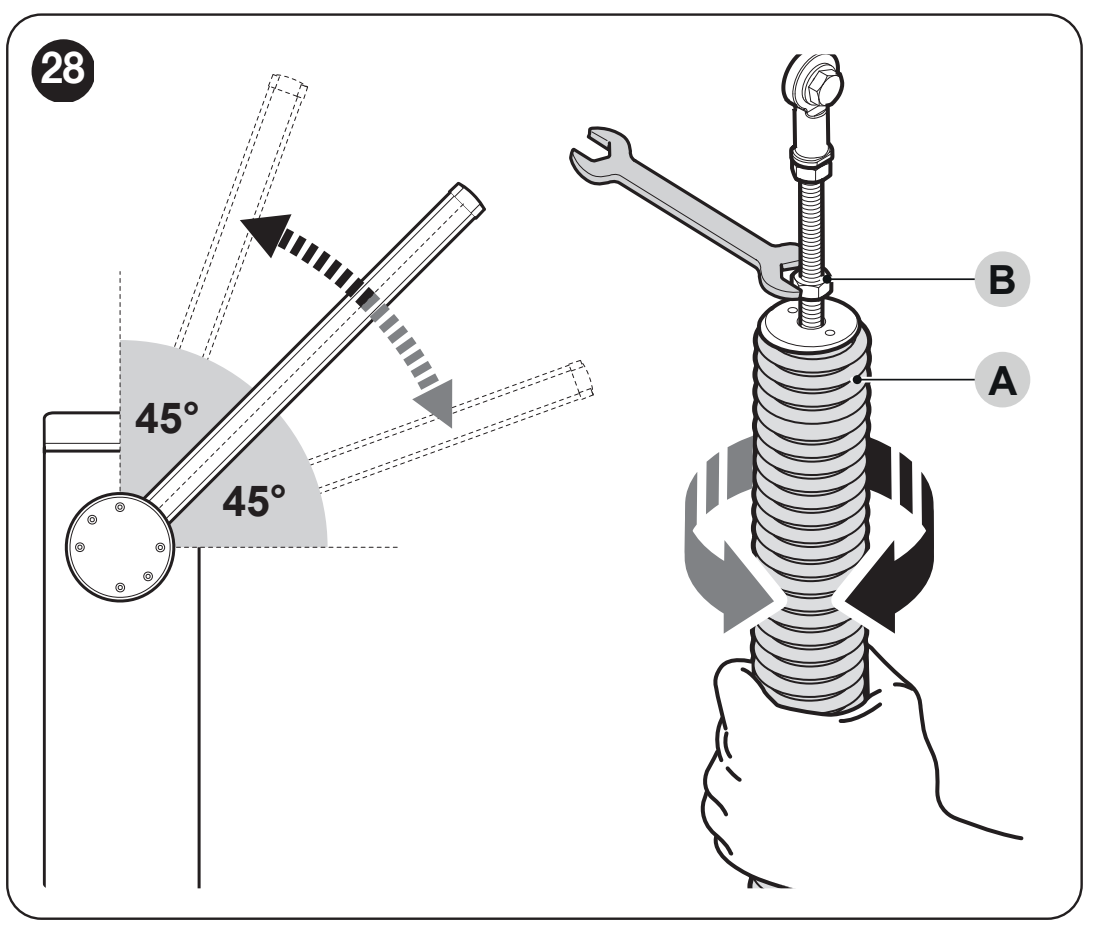

Verificarea echilibrării la 45°, 20° și 70°
- Deconectați alimentarea de la rețea și bateria de rezervă, apoi deblocați reductorul cu cheia. Țineți brațul în siguranță și poziționați-l aproximativ la 45°.
- Dacă brațul se ridică, reduceți pretensionarea rotind arcul în sensul acelor de ceasornic. Dacă coboară, măriți pretensionarea rotind arcul în sens invers acelor de ceasornic.
- Repetați verificarea aproximativ la 20° și 70°. Brațul nu trebuie să se miște semnificativ de la sine.
- Verificați dispunerea uniformă a arcului și asigurați-l împotriva rotirii cu piulița B conform imaginii. Verificați fixarea fermă și blocați reductorul.
Cu motorul deblocat, forța necesară pentru deplasarea manuală a brațului M3BAR, la deschidere sau închidere, nu trebuie să depășească aproximativ 15 N. Aceasta este limita superioară a dezechilibrării admise. Forța se măsoară perpendicular pe braț, la o distanță de 1 m față de axa de rotație; aceasta nu reglează forța de impact a motorului.
Opritoare mecanice
După deblocare, parcurgeți manual întregul traseu. Reglați din șuruburile opritoare poziția orizontală de închidere și cea verticală de deschidere, apoi strângeți piulițele de blocare. Apoi efectuați învățarea pozițiilor Set 2. Învățarea electronică nu înlocuiește reglarea corectă a opritoarelor mecanice.
Cablare și separarea alimentării
Conectați cablul de alimentare de 230 V la blocul de borne de rețea L/N și conductorul de protecție conform schemei originale de instalare. Asigurați cablul cu presetupa și dispozitivul de detensionare. Nu aplicați 230 V la intrările de comandă sau la BlueBUS. Nu inversați circuitele motorului cu cele ale accesoriilor.
| Circuit | Secțiune și lungime |
|---|---|
| Rețea 230 V | 3 × 1,5 mm² până la 30 m; pentru o lungime mai mare, 3 × 2,5 mm² și împământare corespunzătoare. |
| BlueBUS | 2 × 0,5 mm² până la 20 m; până la 40 m, utilizați 2 × 1 mm². |
| Comutator cu cheie | 2 cabluri de 2 × 0,25 mm² până la 30 m; pot fi înlocuite cu un singur cablu de 4 × 0,5 mm². |
| OPEN / CLOSE | 2 × 0,25 mm² până la 30 m pentru fiecare intrare. |
| Lumină de semnalizare / indicator | 2 × 0,5 mm² până la 30 m; tensiunea dispozitivului trebuie să corespundă setării ieșirii. |
| Master–Slave | 2 × 1 mm² până la 20 m. |
| Antenă | Coaxial RG58, maximum 15 m; lungime recomandată sub 5 m. |
Unitatea de comandă BCU1 R10: schemă și borne
Deconectați alimentarea de la rețea și baterie înainte de cablare. Blocurile de borne sunt detașabile; conectați conductorii conform marcajelor de pe placa proprie. Schema următoare este pentru unitatea de comandă cu afișaj și selector rotativ.
| Bornă / conector | Ce se conectează aici |
|---|---|
| FLASH | Lumină de semnalizare, standard 12 V DC, max. 21 W. OU2 modifică atât funcția, cât și tensiunea; verificați setarea actuală înainte de conectare. |
| LIGHT | Luminile brațului, circuit standard 24 V DC, max. 10 W; funcția OU1. |
| OGI | Indicatorul barierei, 24 V DC, max. 10 W; funcționarea acestuia este determinată de OU3. |
| 24 V DC (+ / −) | Alimentare separată pentru accesoriile compatibile: polaritatea exactă a bornelor, toleranță −30 % / +10 %, maximum 500 mA în total. |
| BlueBUS | Alimentare și comunicație prin două fire pentru accesorii compatibile, fără polaritate. |
| STOP | Contact NO, NC sau rezistență de 8,2 kΩ, fără polaritate +/−; tipul este detectat în timpul învățării. O modificare ulterioară a stării oprește manevra. |
| SbS / OPEN / CLOSE | Contacte de comutare fără tensiune NO, fără polaritate, pentru comanda pas cu pas, deschidere sau închidere. Atribuirea In1–In3 poate fi modificată. |
| HP SbS | Intrare NO fără tensiune, fără polaritate, cu prioritate ridicată; implicit In4 = 6. |
| LOOP1 / LOOP2 | Contact fără tensiune NO al ieșirii detectorului extern, fără polaritate. Alimentarea detectorului este separată și trebuie să corespundă specificațiilor acestuia; bucla propriu-zisă nu se conectează la aceste intrări. |
| MASTER–SLAVE | Comunicare între două bariere opuse; păstrați conexiunile 1–1 și 2–2. |
| SAFETY | Contact de siguranță NC pentru brațul rabatabil, în funcție de echiparea utilizată. |
| INTERNAL LIGHT | Conector dedicat pentru XBA7 sau XBA8, funcția OU4. |
| ANTENNA / SM | Antenă: conductor central și ecranaj conform schemei, nu pentru alimentarea +/−. SM este mufa dedicată pentru receptorul compatibil; nu conectați la aceasta o sursă externă de 24 V. |

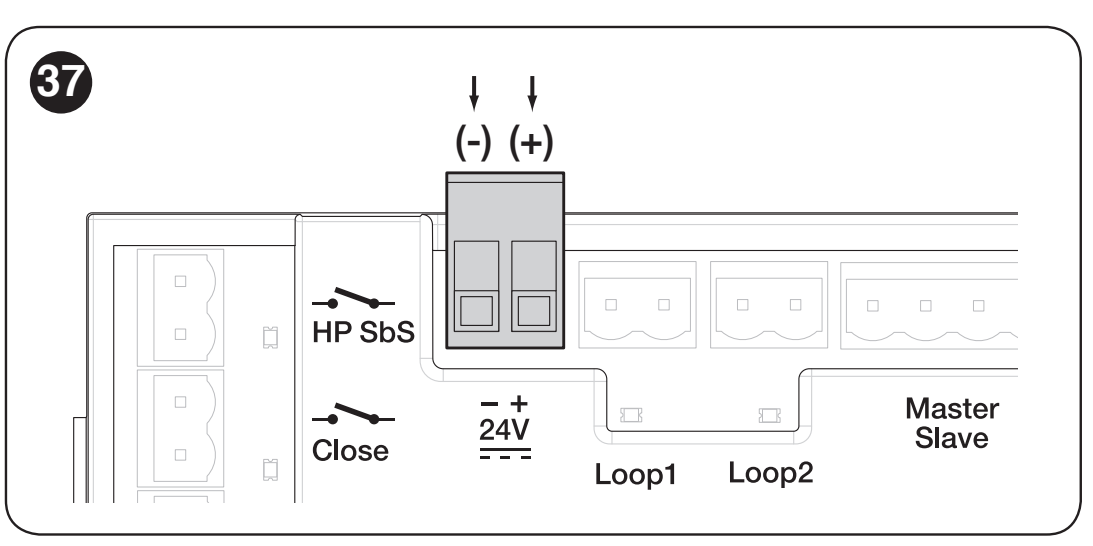

Alimentarea accesoriilor 24 V DC: plus și minus
Pentru alimentarea unui receptor extern compatibil sau a iluminării comutatorului cu cheie, utilizați o bornă separată cu doi poli de 24 V la HP SbS și LOOP1. Furnizează 24 V DC, toleranță −30 % / +10 %, maximum 500 mA în total pentru toate dispozitivele alimentate de la această ieșire. Verificați tensiunea și polaritatea acestora, precum și consumul total.
Privind imaginea de mai jos, minusul (−) este în stânga, iar plusul (+) în dreapta. Această ordine este valabilă pentru borna de 24 V ilustrată; nu o aplicați automat unui alt conector.
| Bornă BCU1 R10 | Conectarea accesoriilor |
|---|---|
| 24 V: minus (−) | Polul din stânga în imagine → borna de alimentare − / 0 V / GND a dispozitivului, conform marcajului intrării sale de alimentare. |
| 24 V: plus (+) | Polul din dreapta în imagine → borna de alimentare + / +24 V a dispozitivului destinat acestui interval de tensiune. |
| Contact de comandă | Dacă dispozitivul comandă bariera printr-o ieșire cu releu, conectați bornele sale COM și NO la cei doi poli ai intrării selectate SbS, OPEN sau CLOSE. Este un contact fără potențial și fără polaritate, izolat de alimentarea +/−. Nu aplicați tensiune de alimentare la intrare. |
BlueBUS nu are polaritate +/−: conectați în paralel ambii poli BlueBUS de la TX și RX ale fotocelulei la cei doi poli BlueBUS ai plăcii. Fotocelulele EPMB nu se conectează la o ieșire auxiliară separată de 24 V. Utilizați bornele STOP, LOOP1/LOOP2 și intrările de comandă conform tipului lor de contact; acestea nu sunt ieșiri de alimentare pentru accesorii.
În timpul testării, verificați și comportamentul dispozitivelor conectate în modul Stand-by. În acest mod, placa oprește unele circuite; funcționarea comenzilor și a funcțiilor de siguranță necesare trebuie testată în ansamblul complet.
Fotocelule BlueBUS și intrarea STOP
Fotocelulele EPMB se conectează în paralel la cele două fire BlueBUS. TX și RX ale aceleiași perechi trebuie să aibă aceeași adresă; o pereche suplimentară necesită o adresă diferită. Pentru protecția de siguranță a zonei de trecere, utilizați adresele FOTO, FOTO II, FOTO 1 sau FOTO 1 II, în funcție de poziție și funcție. FA1/FA2 sunt adrese de comandă pentru deschidere și nu înlocuiesc funcția de siguranță a fotocelulelor.
După adăugarea sau îndepărtarea fotocelulelor ori după modificarea circuitului STOP, efectuați Set 1 și un nou test al funcțiilor de siguranță. Nu dezactivați STOP prin șuntarea unei defecțiuni; conectarea mai multor dispozitive de siguranță trebuie să respecte tipul acestora și funcția de monitorizare.
Lumini, lampă de semnalizare și semafor
XBA4 se montează în canalul brațului conform propriului manual. XBA7 și XBA8 se conectează la INTERNAL LIGHT. Înainte de fiecare modificare a parametrilor OU1–OU4, verificați tensiunea și puterea maximă admisă la ieșire. Nu confundați conectorul semaforului cu borna pentru o lampă de semnalizare externă obișnuită.
FLASH, LIGHT și OGI sunt ieșiri comandate separate. Ordinea +/− a bornei de 24 V din imaginea de mai sus nu indică polaritatea acestora. Pentru LED-uri sau alte dispozitive polarizate, respectați marcajul ieșirii respective de pe placă și schema de conectare a accesoriului; ordinea polilor nu este indicată în această schemă. Conectați XBA7/XBA8 cu conectorul INTERNAL LIGHT furnizat, iar PS224 cu propriul conector BATTERY, nu la ieșirile auxiliare de 24 V.
Prima pornire și învățarea
Înainte de pornire, brațul trebuie să fie montat cu toate accesoriile, echilibrat și asigurat. Verificați opritoarele, comutatorul de sens, dispozitivele de siguranță și trecerea liberă. După conectarea la rețea, afișajul și LED-urile fotocelulelor trebuie să se aprindă; la setarea implicită, lampa de semnalizare nu trebuie să lumineze în afara manevrelor.
1. Set → 1: învățarea BlueBUS și STOP
- Rotiți selectorul pentru a găsi Set.
- Apăsați scurt selectorul, selectați valoarea 1 și confirmați apăsând din nou.
- Unitatea detectează dispozitivele conectate și tipul intrării STOP. Efectuați învățarea chiar și atunci când nu este conectat niciun accesoriu.
Dacă eroarea E01 persistă, verificați conexiunile și compatibilitatea; nu este suficient să repetați învățarea fără să eliminați cauza.
2. Set → 2: învățarea pozițiilor mecanice
- Deblocați motorul, poziționați manual brațul aproximativ la 45° și blocați reductorul.
- Selectați cu ajutorul selectorului Set → 2 și confirmați.
- Lăsați unitatea să învețe întreaga cursă. Pârghia de echilibrare trebuie să ajungă la opritoarele mecanice setate.
- Dacă nu ajunge la opritoare, opriți învățarea apăsând selectorul, reglați mecanismul și reluați procedura. După fiecare întrerupere, procedura se reia de la început.
Meniul 8.8.8. pornește învățarea rapidă, simultană, a dispozitivelor și pozițiilor. Chiar și cu această opțiune, poziționați mai întâi manual brațul aproximativ la 45° și blocați reductorul. Zona de mișcare trebuie să rămână liberă. Învățarea dispozitivelor și a pozițiilor nu memorează butoanele telecomenzii.
3. Verificarea mișcării și a siguranței
Efectuați câteva manevre complete folosind butoanele OPEN și CLOSE. Brațul trebuie să încetinească înainte de opritoare; nu trebuie să se blocheze, să cadă brusc sau să vibreze puternic. Testați fiecare pereche de fotocelule, STOP, deblocarea, întreruperea alimentării și, dacă este cazul, funcția Master–Slave.
Tehnicianul trebuie să verifice și riscul ca brațul să ridice o persoană: testul se efectuează cu o sarcină de 20 kg la mijlocul brațului iar la deschidere brațul nu trebuie să se ridice cu mai mult de 50 cm față de poziția închisă. Măsurați forța de impact conform cerințelor instalației respective; fotocelulele sau reducerea forței nu înlocuiesc, prin ele însele, evaluarea completă a riscurilor.
Programarea BCU1 R10 cu selector rotativ
Unitatea de comandă se configurează cu un selector rotativ și un afișaj cu trei cifre. Înainte de modificare, notați valoarea inițială; modificările forței, vitezei și funcțiilor de siguranță necesită un nou test al barierei.
- Rotiți selectorul în ambele sensuri pentru a selecta codul parametrului.
- Apăsați-l scurt și eliberați-l. Se afișează valoarea memorată; afișajul rămâne aprins continuu.
- Rotiți selectorul pentru a selecta o valoare nouă. În timpul selectării, afișajul clipește.
- Confirmați valoarea apăsând și eliberând. Unitatea revine la selectarea parametrilor.
Selectarea ESC încheie modificarea fără a o salva. Afișarea --- indică o configurație setată prin OVIEW; nu este o valoare opțională suplimentară. În tabele, setarea din fabrică confirmată este evidențiată cu caractere aldine; placa efectivă poate avea valori modificate în timpul montării.
Funcții de operare F01–F09
| Parametru și scop | Valori și comportament |
|---|---|
| F01 – Închidere automată Se aplică după deschiderea completă. | OFF – funcționare semiautomată: închidere la comandă (setare din fabrică) On – închidere după timpul t01 |
| F02 – Închidere după fotocelulă După eliberarea dispozitivului de siguranță selectat, începe numărătoarea timpului t10. | OFF – dezactivat (setare din fabrică) 1 – deschidere doar până la eliberarea fotocelulei: intervenția oprește mișcarea, iar după eliberare începe t10, apoi poarta se închide 2 – deschidere completă: intervenția declanșează deschiderea completă; o nouă comandă de deschidere în timpul t10 anulează închiderea ulterioară 3 – deschidere completă 2: la fel ca valoarea 2, dar o nouă comandă de deschidere în timpul t10 nu anulează închiderea ulterioară |
| F03 – Dispozitiv pentru F02 | 1 – fotocelule și bucle configurate ca fotocelule (setare din fabrică) 2 – numai fotocelule 3 – numai bucle configurate ca fotocelule |
| F04 – Închidere la revenirea alimentării Înainte de activare, evaluați siguranța mișcării automate după o pană de curent. | OFF – dezactivat (setare din fabrică) 1 – dacă brațul nu este închis, la restabilirea alimentării se activează preavertizarea luminoasă timp de t09, apoi brațul se închide 2 – reia închiderea automată dacă, înainte de întreruperea alimentării, era în curs timpul de pauză |
| F05 – Stand-by Se activează după timpul t04; o comandă nouă reia funcționarea. | OFF – dezactivat (setare din fabrică) 1 – dezactivează afișajul, BlueBUS, ieșirile și o parte din circuitele interne 2 – dezactivează BlueBUS 4 – când este alimentat de la baterie, activează automat modul stand-by complet |
| F06 – Forță de pornire | OFF – dezactivat (setare din fabrică) On – la pornirea din poziția deschisă sau închisă, folosește pentru scurt timp puterea maximă pentru a învinge frecarea statică |
| F07 – Deschidere de urgență Necesită o baterie conectată și funcțională. | OFF – dezactivat (setare din fabrică) On – la întreruperea alimentării de la rețea, brațul se deschide automat |
| F09 – Master / Slave | OFF – barieră principală Master (setare din fabrică) On – barieră subordonată Slave; consultați procedura Master–Slave |
Timpi, viteze, forță și funcțiile intrărilor
| Parametru și scop | Valori disponibile |
|---|---|
| 8.8.8. – Memorare rapidă | Pornește memorarea BlueBUS, STOP și a pozițiilor într-o singură secvență. Îndepliniți mai întâi condițiile preliminare de pornire. |
| Set – Memorare | 1 – dispozitivele BlueBUS și STOP 2 – pozițiile deschisă și închisă |
| Prn – Program | 000 – program de bază (setare din fabrică) 001 / 002 / 003 – programe personalizate rezervate; nu se folosesc în mod obișnuit |
| t01 – Pauză înainte de închidere Activ când F01 = On. | 0–250 s Setare din fabrică: 20 s |
| t02 – Preavertizare luminoasă la deschidere Intervalul dintre aprinderea lămpii de semnalizare și începutul deschiderii. | 0–5,0 s Setare din fabrică: 0 s |
| t03 – Preavertizare luminoasă la închidere Intervalul dintre aprinderea lămpii de semnalizare și începutul închiderii. | 0–5,0 s Setare din fabrică: 0 s |
| t04 – Întârziere stand-by Timpul de la încheierea manevrei până la activarea funcției F05, dacă aceasta este activată. | 0–60 s Setare din fabrică: 60 s |
| t06 – Întârziere electromagnet După dezactivarea electromagnetului de blocare, așteaptă înainte de deschidere. Se reglează cu parametrul t06 pe placa BCU1 R10 indicată. | 0–3,0 s Setare din fabrică: 0,2 s |
| t07 – Durata luminii suplimentare Durata de iluminare a ieșirii configurate ca lumină suplimentară. | 0–250 s Setare din fabrică: 60 s |
| t09 – Preavertizare luminoasă la revenirea alimentării Este utilizat de funcția F04. | 0–20 s Setare din fabrică: 5 s |
| t10 – Închidere după fotocelulă Timpul de după eliberarea dispozitivului, când F02 este activată. | 0–250 s Setare din fabrică: 5 s |
| SPO – Viteza de deschidere | 1 – cea mai mică 2 – nivelul 2 3 – nivelul 3 4 – cea mai mare (setare din fabrică) |
| SPC – Viteza de închidere | 1 – cea mai mică 2 – nivelul 2 3 – nivelul 3 4 – cea mai mare (setare din fabrică) |
| SLO – Încetinire la deschidere | 1 – viteza cea mai mică 2 – viteza medie (setare din fabrică) 3 – viteza cea mai mare |
| SLC – Încetinire la închidere | 1 – viteza cea mai mică 2 – viteza medie (setare din fabrică) 3 – viteza cea mai mare |
| PLO – Poziția de încetinire la deschidere Diferența dintre poziția finală și începutul încetinirii. | 1 – 0° (setare din fabrică) 2 – aproximativ 10° 3 – aproximativ 20° |
| PLC – Poziția de încetinire la închidere Diferența dintre poziția finală și începutul încetinirii. | 1 – 0° (setare din fabrică) 2 – aproximativ 10° 3 – aproximativ 20° |
| FrO – Forța la deschidere Nu înlocuiește echilibrarea mecanică. | 1 – cea mai mică 2 – nivelul 2 3 – medie (setare din fabrică) 4 – nivelul 4 5 – nivelul 5 6 – maxim |
| FrC – Forța la închidere Nu înlocuiește echilibrarea mecanică. | 1 – minim 2 – nivelul 2 3 – medie (setare din fabrică) 4 – nivelul 4 5 – nivelul 5 6 – maxim |
| tF – Timpul de intervenție al limitării forței O valoare mai mare prelungește timpul până la detectarea obstacolului. | 3–32, fiecare unitate = 30 ms Interval 90–960 ms Setare din fabrică: 3 = 90 ms |
| In1 – Intrarea SbS | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 1 Semnificația codurilor de intrare; pentru In2, codul 25 comandă doar Master. |
| In2 – Intrarea OPEN | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 3 Semnificația codurilor de intrare; pentru In2, codul 25 comandă doar Master. |
| In3 – Intrarea CLOSE | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 4 Semnificația codurilor de intrare; pentru In2, codul 25 comandă doar Master. |
| In4 – Intrarea HP SbS | Coduri disponibile: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Setare din fabrică: 6 Semnificația codurilor de intrare; pentru In2, codul 25 comandă doar Master. |
| SE1 – Secvența de comandă pas cu pas | 1 – industrială: deschidere semiautomată, închidere prin menținerea comenzii 2 – deschidere – oprire – închidere – oprire 3 – deschidere – oprire – închidere – deschidere 5 – modul de comandă pas cu pas rezidențial (setare din fabrică) 6 – comandă prin menținerea comenzii |
| SE3 – Secvența OPEN | 1 – deschidere – oprire – deschidere 2 – modul rezidențial de deschidere (setare din fabrică) 3 – deschidere prin menținerea comenzii |
| SE4 – Secvența CLOSE | 1 – închidere – oprire – închidere 2 – modul rezidențial de închidere (setare din fabrică) 3 – închidere prin menținerea comenzii |
| SE5 – Funcția fotocelulei la închidere | 1 – oprire și inversarea sensului pentru deschidere (setare din fabrică) 4 – oprire temporară; deschidere după eliberarea fotocelulei 5 – oprire temporară; închidere după eliberarea fotocelulei |
| SE6 – STOP la deschidere | 1 – oprire imediată 2 – oprire și inversarea scurtă a sensului pentru închidere (setare din fabrică) |
| SE7 – STOP la închidere | 1 – oprire imediată 2 – oprire și inversarea scurtă a sensului pentru deschidere (setare din fabrică) |
| SE8 – Obstacol la deschidere | 2 – oprire și inversarea scurtă a sensului pentru închidere (setare din fabrică) 3 – oprire și inversarea completă a sensului pentru închidere |
| SE9 – Obstacol la închidere | 2 – oprire și inversarea scurtă a sensului pentru deschidere 3 – oprire și inversarea completă a sensului pentru deschidere (setare din fabrică) |
| LO1 – Funcția LOOP1 | 1 – deschidere – deschidere, contact NO (setare din fabrică) 2 – închidere – închidere, contact NO 4 – fotocelulă, contact NC |
| LO2 – Funcția LOOP2 | 1 – deschidere – deschidere, contact NO 2 – închidere – închidere, contact NO (setare din fabrică) 4 – fotocelulă, contact NC |
În modul de comandă prin menținere, brațul se deplasează numai cât timp contactul este activ. Modul rezidențial limitează întreruperea deschiderii prin comenzi suplimentare; înainte de utilizare, verificați comportamentul în configurația proprie. F02 stabilește închiderea ulterioară după eliberarea dispozitivului de protecție, iar SE5 stabilește reacția brațului la declanșarea protecției în timpul închiderii — setările nu trebuie confundate.
Semnificația codurilor de comandă In1–In4
| Cod | Comandă |
|---|---|
| 0 | Fără comandă. |
| 1 | Comandă pas cu pas conform SE1. |
| 3 | Deschidere conform SE3. |
| 4 | Închidere conform SE4. |
| 6 | Comandă pas cu pas cu prioritate ridicată, activă și în cazul blocării software. |
| 7 | Deschidere și blocare software. |
| 8 | Închidere și blocare software. |
| 11 | Aprinde lumina auxiliară temporizată; aceasta se stinge după timpul setat. |
| 12 | Pornește/oprește lumina auxiliară; se aplică și timpul setat. |
| 16 | Fotocelulă. |
| 19 | Deblocare software și deschidere. |
| 20 | Deblocare software și închidere. |
| 21 | Permite deschiderea prin fotocelulele de comandă BlueBUS. |
| 22 | Dezactivează deschiderea prin fotocelulele de comandă BlueBUS. |
| 25 | Comandă pas cu pas Master și Slave; pentru In2 comandă doar Master. Verificați atribuirea prin testarea ambelor brațe înainte de punerea în funcțiune. |
| 26 | Deschide atât Master, cât și Slave. |
| 27 | Închide atât Master, cât și Slave. |
| 28 | Comandă pas cu pas doar Slave. |
| 29 | Deschide doar Slave. |
| 30 | Închide doar Slave. |
Ieșirile OU1–OU4 și semnalizarea
Schimbarea funcției poate modifica și tensiunea de ieșire. Funcțiile externe de 24 V au o limită de 10 W la ieșirea corespunzătoare; girofarul de 12 V conectat la FLASH are o limită de 21 W. Verificați întotdeauna dispozitivul, tensiunea și puterea absorbită înainte de conectare. INTERNAL LIGHT este un conector destinat modulului propriu XBA7/XBA8.
| Ieșire | Cod și funcție |
|---|---|
| OU1 – LIGHT | 0 – girofar 24 V 1 – indicator OGI 2 – barieră închisă 3 – barieră deschisă 4 – lumină intermitentă a brațului (setare din fabrică) 5 – indicator de întreținere 6 – lumină suplimentară 8 – semafor roșu 9 – semafor verde 10 – canal radio 1 11 – canal radio 2 12 – canal radio 3 13 – canal radio 4 14 – electromagnet de blocare |
| OU2 – FLASH | 0 – girofar 24 V 1 – girofar 12 V (setare din fabrică) 2 – indicator OGI 3 – barieră închisă 4 – barieră deschisă 5 – lumină intermitentă a brațului 6 – indicator de întreținere 7 – lumină suplimentară 9 – semafor roșu 10 – semafor verde 11 – canal radio 1 12 – canal radio 2 13 – canal radio 3 14 – canal radio 4 15 – electromagnet de blocare |
| OU3 – OGI | 0 – girofar 24 V 1 – indicator OGI 2 – barieră închisă (setare din fabrică) 3 – barieră deschisă 4 – lumină intermitentă a brațului 5 – indicator de întreținere 6 – lumină suplimentară 8 – semafor roșu 9 – semafor verde 10 – canal radio 1 11 – canal radio 2 12 – canal radio 3 13 – canal radio 4 14 – electromagnet de blocare |
| OU4 – INTERNAL LIGHT | 0 – girofar (setare din fabrică) 1 – indicator OGI 2 – barieră închisă 3 – barieră deschisă 4 – lumină suplimentară 5 – semafor roșu 6 – semafor verde 7 – semafor unidirecțional 8 – semafor unidirecțional alternativ 9 – semafor pentru pietoni |
| Mod de semnalizare | Semnificație |
|---|---|
| Girofar | Clipește în timpul manevrei: 0,5 s aprins / 0,5 s stins. |
| OGI | Închisă: stins; la deschidere: clipește lent; la închidere: clipește rapid; deschisă: aprins. |
| Barieră închisă / deschisă | Este aprins numai în poziția finală selectată. |
| Lumină intermitentă a brațului | Clipește la intervale de 0,5 s și când brațul este staționar. |
| Întreținere | Sub 80 % din numărul setat: se aprinde timp de 2 s la începutul deschiderii. Între 80 și 100 %: clipește în timpul manevrei. Peste 100 %: clipește continuu. |
| Lumină suplimentară | Este aprinsă în timpul mișcării și după aceasta, până la expirarea intervalului t07. |
| Semafor roșu | Clipește lent la închidere, este aprins la închiderea barierei, iar în rest este stins. |
| Semafor verde | Clipește lent la deschidere, este aprins când bariera este deschisă, iar în rest este stins. |
| Canale radio | Comanda canalului corespunzător activează ieșirea; comanda acestuia destinată unității de comandă este ignorată. |
| Electromagnet de blocare | Este activ când bariera este închisă; înainte de deschidere se dezactivează și se aplică timpul de întârziere al electromagnetului (verificați dacă marcajul de pe placa dvs. este t06/t05). |
| OU4 = 7 | Verde când brațul este deschis, roșu în toate celelalte stări. |
| OU4 = 8 | Pentru partea interioară, utilizați In2 sau LOOP1 configurat pentru deschidere; pentru partea exterioară, In3 sau LOOP2 configurat pentru deschidere. Verde se atribuie părții de pe care a fost emisă comanda; pe partea opusă se aprinde roșu. Când bariera este închisă sau se închide, semaforul este roșu pe ambele părți. |
| OU4 = 9 | Când bariera este închisă, verde în interior și roșu în exterior; când este deschisă, invers. În pozițiile intermediare, roșu pe ambele părți. |
Contoare, versiuni și date de service
| Meniu | Utilizare |
|---|---|
| MnP – Număr de manevre setat | După apăsare, sunt afișate succesiv a = unități, b = mii, c = milioane. Se utilizează pentru semnalizarea întreținerii. |
| MnE – Număr de manevre efectuate | După apăsare, sunt afișate succesiv t = unități, u = mii, v = milioane. |
| ErS – Resetare | 1 – dispozitive; 2 – poziții; 3 – valori ale funcțiilor; 5 – totul. Procedura și reînvățarea ulterioară. |
| Fir – Versiune firmware | Două apăsări afișează două grupuri de identificare formate din trei cifre. |
| Hdr – Versiune hardware | Trei apăsări afișează trei grupuri de identificare formate din trei cifre. |
| din – Diagnosticarea intrărilor | Stările intrărilor și ale afișajului. |
Contorul de service nu se resetează la resetarea plăcii. Resetați-l prin intermediul OVIEW numai după efectuarea și înregistrarea întreținerii.
Două bariere opuse: Master–Slave
Se pot sincroniza două bariere complete. Fiecare are propriul motor, propria unitate de comandă și propria alimentare; nu se conectează între ele ca doi motori la aceeași placă. Conectați bornele de comunicație 1–1 și 2–2 cu un cablu de 2 × 1 mm², pe o lungime de până la 20 m.
- Finalizați montajul, configurarea direcției, echilibrarea și conexiunile electrice la ambele bariere.
- La bariera slave, efectuați Set 1 și Set 2, reglați vitezele, decelerarea și forța acesteia, apoi setați F09 = On.
- Pe bariera principală, efectuați Set 1 și Set 2. Până atunci, Slave poate indica eroarea de comunicare E05.
- Trimiteți o comandă de la unitatea principală și verificați mișcarea ambelor brațe, precum și dispozitivele de siguranță.
Dispozitivele BlueBUS comune și receptorul se conectează la Master. Comenzile proprii SbS/OPEN/CLOSE de pe Slave pot acționa doar brațul acestuia. Viteza, decelerarea, poziția de decelerare și forța se reglează separat pentru fiecare barieră. Pentru alimentarea de rezervă, are nevoie de fiecare barieră de propriul PS224.
Telecomandă și alimentare de rezervă
Receptor și telecomenzi
Placa are o mufă SM pentru un receptor compatibil. Opțiunea actuală OXIBD permite utilizarea telecomenzilor corespunzătoare, de exemplu ON2E. Conectați receptorul cu alimentarea de la rețea și bateria deconectate. Memorați și ștergeți telecomenzile conform instrucțiunilor receptorului respectiv; resetarea plăcii de comandă nu înlocuiește procedura radio a acestuia.
PS224 în cazul unei pene de curent
PS224 se conectează numai după finalizarea montării și programării: deconectați alimentarea de la rețea, instalați bateria și conectați cablul specificat la conectorul pentru alimentarea de rezervă; apoi restabiliți alimentarea de la rețea. Modul F05 = 4 poate limita consumul în timpul alimentării de la baterie. Funcția F07 = On comandă deschiderea în cazul unei pene de curent, dacă bateria este instalată; nu este activată în mod implicit.
Solemyo SYKCE30 este o metodă diferită de alimentare. La conectarea Solemyo, bariera nu trebuie să fie conectată simultan la rețeaua de 230 V. Evaluați capacitatea sursei în funcție de numărul de manevre și de accesoriile instalate.
Diagnosticare și remedierea defecțiunilor
Mai întâi, identificați codul afișat sau numărul de clipiri scurte. Seria de diagnosticare se repetă după o pauză de aproximativ 1 s; clipirea obișnuită în timpul mișcării nu reprezintă un cod de eroare.
| Cod / semnal | Ce trebuie verificat |
|---|---|
| E01 / 1 clipire | Dispozitive BlueBUS/STOP modificate sau nememorate. Verificați cablajul, apoi efectuați Set 1. |
| E02 | Poziții nememorate; după verificarea opritoarelor și a echilibrării, efectuați Set 2. |
| E03 | Întrerupătoarele de limită sunt inversate; verificați direcția și conexiunile lor electrice. |
| E04 | Lipsește semnalul encoderului; un tehnician trebuie să verifice conectorul și cablul senzorului. |
| E05 | Eroare de comunicare Master–Slave; verificați polaritatea și procedura de memorare a ambelor bariere. |
| E06 / 5 clipiri | Eroare de memorie a parametrilor. După deconectarea și reconectarea tuturor surselor de alimentare, încercați din nou; dacă problema persistă, este necesară intervenția service-ului, eventual resetarea completă și o nouă procedură de memorare. |
| E07 / 7 clipiri | Eroare internă a sistemului electronic. Deconectați toate sursele de alimentare; dacă eroarea reapare, solicitați intervenția service-ului. |
| E08 | Configurația tipului de barieră; un tehnician trebuie să verifice setarea din fabrică a plăcii. |
| E09 / 9 clipiri | Blocare software. Introduceți comanda de deblocare specificată, eventual HP SbS; nu este vorba despre deblocarea mecanică cu cheia. |
| E10 | Lipsește contactul de siguranță NC sau întrerupătorul de limită; verificați SAFETY și întrerupătoarele. |
| E11 | Scurtcircuit BlueBUS. Verificați cablurile și dispozitivele; după remedierea cauzei, repetați comanda. |
| I02 / 2 clipiri | Fotocelulă activă. Îndepărtați obstacolul, curățați elementele optice și verificați alinierea. |
| I03 / 3 clipiri | A intervenit limitarea forței. Verificați mai întâi echilibrarea, frecarea și opritoarele. Nu măriți forța pentru a compensa o defecțiune mecanică. |
| I04 / 4 clipiri | Intervenție STOP. Identificați cauza la dispozitivul conectat; nu ocoliți intrarea de siguranță. |
LED-uri și modul din
STOP luminează când intrarea este activată în mod normal; stingerea indică o intervenție. LED-urile SbS, OPEN, CLOSE și HP SbS luminează când comanda respectivă este activă. Starea FC1/FC2 depinde de selectorul RH/LH: în poziția RH, FC1 se stinge în poziția închisă, iar FC2 în poziția deschisă; în poziția LH, este invers.
Meniul din afișează intrările prin segmentele afișajului. Prima cifră: A1 = Loop1, B1 = Close, C1 = HP SbS, D1 = Loop2, E1 = Open, F1 = SbS; dp1 clipește o dată pe secundă când placa este în funcțiune. A doua cifră indică întrerupătoarele de limită, butoanele, direcția selectată și alimentarea de la baterie; a treia indică fotocelulele și unitatea Slave conectată. Corectați direcția greșită la mecanism și selector, nu prin inversarea aleatorie a firelor.
Ștergerea setărilor și reluarea de la început
Selectați pe selector ErS, apăsați, selectați valoarea dorită și confirmați. 1 șterge dispozitivele memorate, 2 pozițiile, 3 valorile funcțiilor, 5 toate datele unității de comandă. După ștergerea completă, efectuați din nou Set 1, Set 2, configurarea și testele de siguranță.
Resetarea plăcii nu resetează numărul de manevre efectuate. Resetați contorul de service după efectuarea efectivă a întreținerii, prin intermediul OVIEW. Ștergerea telecomenzilor face parte din procedura specifică receptorului.
Deblocarea manuală a brațului
În caz de întrerupere a alimentării, defecțiune sau montaj, opriți funcționarea, deconectați alimentarea și asigurați-vă că spațiul este liber. Țineți brațul; un braț echilibrat necorespunzător se poate mișca singur.
- Introduceți cheia de deblocare și rotiți-o cu 180° spre stânga sau spre dreapta.
- Deplasați manual brațul în poziția necesară.
- Pentru a relua funcționarea cu motorul, readuceți cheia în poziția inițială și scoateți-o. Verificați blocarea și reluarea în siguranță a comenzii.
Întreținere și durată de viață
Pentru o instalație existentă cu BCU1 R10, programați o verificare de specialitate cel târziu după 6 luni sau 20 000 de manevre, în funcție de ce survine mai întâi. În cazul utilizării intensive, numărul de cicluri poate fi epuizat mult mai devreme. Verificați echilibrarea și după modificarea echipării brațului.
Tehnicianul va deconecta toate sursele de alimentare și va verifica coroziunea, ancorarea, șuruburile și fixarea arcului, jocul arborelui, starea brațului și funcționarea mecanismului de deblocare. După restabilirea alimentării, va repeta testele dispozitivelor de siguranță și ale forței. Înregistrați service-ul și eventuala înlocuire a arcului în registrul de întreținere.
Factori care influențează durata de viață estimată
| Influență | Indice de solicitare |
|---|---|
| Articulație pliabilă XBA11 | 20 % |
| Viteză, nivelul 2 | 0 % |
| Viteză, nivelul 3 | 15 % |
| Viteză, nivelul 4 | Nu este prevăzut un indice pentru calculul pe baza acestui grafic. |
| Activări ale fotocelulelor în peste 10 % dintre manevre | 15 % |
| Activări STOP în peste 10 % dintre manevre | 10 % |
| Suport mobil WA12 | Nepermisă |
| Salinitatea mediului | 10 % |
| Praf / nisip | 5 % |
| Grilaj inferior | Nepermis |
| Temperatură peste 40 °C sau sub 0 °C | 5 % |
| Forța setată FrO / FrC | Nivelul 4: 5 % Nivelul 6: 10 % La nivelul 5, nu folosiți acest grafic pentru a calcula numărul de cicluri. |
Tabelul și graficul trebuie să corespundă versiunii concrete a barierei. Adunați indicii factorilor aplicabili, identificați suma pe axa orizontală și citiți numărul estimativ de cicluri pe axa verticală. Dacă pentru setarea aleasă nu există un indice clar sau suma este în afara intervalului graficului, nu estimați numărul de cicluri pe baza acestuia. Estimarea presupune montarea corectă și întreținerea regulată; nu garantează un anumit număr de cicluri și nu constituie un motiv pentru amânarea service-ului.
Caracteristicile tehnice ale barierei NICE M3BAR
| Parametru | Valoare |
|---|---|
| Model | NICE M3BAR – fără braț |
| Tip | Barieră electromecanică cu motor de 24 V DC și unitate de comandă încorporată |
| Unitate de comandă | BCU1 R10 (XBA3 R10) |
| Alimentare de la rețea | 230 V AC, 50/60 Hz |
| Tensiunea motorului | 24 V DC |
| Curent absorbit | 1,3 A |
| Putere maximă absorbită la pornire | 150 W |
| Putere absorbită la cuplul nominal | 40 W |
| Durata manevrei | 1,5–4 s |
| Cuplu la pornire | 100 Nm |
| Cuplu nominal | 30 Nm |
| Frecvență maximă la cuplul nominal | 500 de cicluri/h |
| Lățimea liberă de trecere | 2,32–2,82 m |
| Grad de protecție | IP54 |
| Temperatura de funcționare | −20 până la +55 °C |
| Dimensiunile carcasei | 400 × 299 × 1 215 mm (lățime × adâncime × înălțime) |
| Greutate | 80 kg |
| Clasa de izolație | I |
| Alimentare de rezervă | PS224 |
Parametrii sunt valabili la o temperatură de referință de aproximativ 20 °C. Evaluați cerințele instalației concrete împreună cu lungimea brațului, accesoriile, echilibrarea și testele de siguranță.
Desenul cotat include și părțile proeminente exterioare și indică dimensiunile detaliate de montaj. Nu folosiți doar dimensiunile rotunjite ale carcasei din tabel pentru stabilirea amplasării.
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
