NICE Robus RB400 – motor separat pentru porți culisante (A)
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
În stoc
1.934,62 RON cu TVA
| Greutate |
|---|
| 9,00 kg |
Descrierea produsului NICE Robus RB400 – motor separat pentru porți culisante (A)
Motorul NICE RB400 a fost înlocuit cu un model mai nou NICE RBS400. Consultați avantajele modelelor mai noi NICE RBS400 și RBS600.
Automatizare NICE Robus RB400 este destinată porți culisante cu o greutate de până la 400 kg și o lățime de trecere de până la 7 m. Are un întrerupător electromecanic de oprire. Automatizarea este nereversibilă. Caracteristici tehnice detaliate ». Descărcați manualul ».
(Este potrivită această automatizare pentru mine?)
Comparați cu alte automatizări:
| « Automatizare mai puțin puternică | Automatizare alternativă | Automatizare mai puternică » |
|---|---|---|
|
Nu este. |
|
|
Acest produs – automatizarea independentă pentru poartă culisantă NICE Robus RB400 (codul nostru NICE-RB400-A) include:
- electromecanică automatizarea NICE Robus RB400 cu o capacitate de 400 kg și o lungime maximă a foii de 7m, cu unitatea de comandă integrată (dar detașabilă) unitate de comandă RBA3R10 fără receptor pentru semnal radio (OXI).
- 2 × cheie de deblocare pentru acționarea manuală a automatizării (necesară în cazul unei pene de curent)
- componente pentru montarea automatizării, elemente de ancorare și consolă, opritoare pentru limitatorul de cursă al automatizării
- manual de instalare
Cu preț redus seturile care includ automatizarea NICE Robus RB400:
| Set de automatizare cu accesorii » | Set de automatizare cu accesorii și cremalieră » |
|---|---|
|
Automatizare Robus pentru porți de până la 400 kg, telecomandă, fotocelule, lampă de semnalizare. |
Automatizare ROBUS pentru porți de până la 400 kg, cremalieră, telecomandă, fotocelule, lampă de semnalizare. |
| Set pentru fabricarea unei porți autoportante » | Set pentru fabricarea unei porți pe șină » |
Cărucioare cu 5 rulmenți, profil C 6m Fe, rampă de acces, buzunar, ghidaj, automatizare, cremalieră. |
Role Ø90 mm, șină 3x3m Zn, opritoare inferioare, ghidaj, automatizare, cremalieră |
Automatizarea este compactă, sigură și practică, ideală pentru uz privat și comercial. Carcasă rezistentă la impact, corp din aliaj de aluminiu cu finisaj epoxidic aplicat prin pulverizare.
Automatizarea este potrivită pentru automatizarea porților culisante cu o greutate de până la 400 kg și o lungime a foii de 7 m. Valorile sunt valabile în condițiile stabilite de producător, precum condițiile meteorologice, variațiile de temperatură, rigiditatea porții și, mai ales, funcționarea ușoară a porții. Acest lucru nu reușește întotdeauna sau nu poate fi influențat, de aceea recomandăm utilizarea automatizării NICE Robus RB400 pentru porți cu valori de 80% din aceste limite. Consultați capitolul Alegerea automatizării pentru mai multe informații.
Tehnologie foarte ușor de utilizat BlueBUS permite alimentarea și controlul a până la 7 perechi de fotocelule cu ajutorul unui cablu cu două fire.
Senzorul de temperatură reglează forța de tracțiune a automatizării în funcție de condițiile climatice. Automatizarea este prevăzută și cu o siguranță termică.
Sunt reglabile viteza,, forța și durata pauzei pentru închiderea automată a motorului și multe altele, vezi Programare.
Diagnosticare prin intermediul lămpii de semnalizare.
Pinion modul 4 este compatibil cu cremaliera dințată din oferta noastră.
Funcțiile motorului Robus 400 "Unitatea secundară" asigură sincronizarea automată a două motoare. Aceasta înseamnă că este posibilă automatizarea a două porți culisante care se deplasează una spre cealaltă.
Motorul NICE Robus RB400 este un motor electromecanic potrivit pentru condițiile climatice din Slovacia și respectă toate normele europene de siguranță.
Accesorii compatibile cu motorul NICE Robus RB400
Vă recomandăm, de asemenea, să achiziționați accesorii opționale compatibile cu motorul sau să alegeți unul dintre seturile deja asamblate la preț promoțional:
| Ce | De ce | Tip |
|---|---|---|
| Lampă de semnalizare | Lampa semnalizează mișcarea porții prin clipire – ideală pentru ieșirile cu vizibilitate redusă. Are și o antenă încorporată, care mărește raza de acțiune a telecomenzii. | - lampă LED de semnalizare cu antenă ELDC - lampă multifuncțională WLT - lampă LED de semnalizare solară, fără fir LLW |
| Fotocelule | La închidere, detectează obstacolele și opresc mișcarea – poarta nu va lovi mașini sau persoane. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - fără fir FT210B - fără fir EPMOW - solar PHW |
| Telecomandă | Pentru controlul de la distanță al porții. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Receptor | Necesar pentru controlul de la distanță al porții. | - OXI - OXIBD - OXILR - receptor Wi-Fi IT4WIFI - receptor GSM GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenă | Pentru o rază de acțiune mai bună a telecomenzii. | - integrată în lampa de semnalizare ELDC - antenă separată ABFKIT |
| Tastatură | În cazul în care uitați telecomanda sau dacă vă vizitează multe vehicule ori persoane și nu doriți să dați fiecăruia câte o telecomandă sau să deschideți poarta separat. | - fără fir EDSWG - cu fir EDSB |
| Întrerupător cu cheie | Pentru acționarea porții cu cheia, prin intermediul unui întrerupător conectat prin cablu la motor, în orice loc. | - aplicat, cu cilindru simplu EKS - aplicat, cu cilindru european, EKSEU - îngropat, cu cilindru simplu EKSI - îngropat, cu cilindru european EKSIEU |
| Cititoare de carduri | Acționarea motoarelor se face prin apropierea cardului sau a brelocului de cititorul de carduri. | - cititor de transponder ERA ETPB |
| Dantură | Necesară pentru automatizarea motorului — fără cremalieră, motorul nu poate deplasa poarta. | - nailon, cu întăritură din oțel, 33 cm LZ-1 - nailon, cu întăritură din oțel, 1 m LZ-10 - nailon, cu întăritură din oțel, inversată, 1 m LZ-15 - din oțel, 30x8mm, 1 m LZ-3 - din oțel, 30x12mm, 1 m LZ-5 - din inox, 30x10mm, 1 m LZ-7 |
| Sursă de alimentare de rezervă | Menține poarta în funcțiune în cazul unei pene de curent. | - baterie de rezervă PS124 - alimentare solară SYKCE |
Manuale și documente de descărcat
NICE Robus RB400 pe scurt
NICE Robus este o familie de motoare ireversibile electromecanice cu reductor pentru porți culisante. Sunt livrate cu o unitate încorporată (dar detașabilă) unitate de comandă NICE RBA3R10 cu conector SM pentru receptoare externe receptoare radio NICE SMXI, sau NICE OXI. Conexiunile electrice ale dispozitivelor externe (fotocelule, lampă de avertizare, etc.) au fost simplificate în familia NICE Robus de motoare pentru porți culisante prin utilizarea tehnologiei BlueBUS, care permite conectarea mai multor dispozitive la un conector comun folosind un singur cablu cu două fire, fără a fi necesară respectarea polarității. Comanda automată depinde de alimentarea cu energie electrică, dar, desigur, în cazul unei pene de curent, motorul cu reductor poate fi deblocat cu ajutorul unei chei speciale de deblocare, iar poarta poate fi acționată manual. De asemenea, se poate achiziționa opțional o baterie de rezervă NICE PS124, care permite acționarea motorului porții și în timpul unei pene de curent.
Alegerea motorului — este motorul NICE Robus RB400 potrivit pentru poarta mea?
Fiecare poartă are dimensiunea (și, prin urmare, pârghia sa) și greutatea (și, prin urmare, forța gravitațională exercitată asupra pârghiei) și fiecare motor are limitele sale. Motorul NICE Robus RB400 este potrivit pentru următoarele lungimi și greutăți ale canatului porții:
| Număr de cicluri/oră Număr de cicluri consecutive |
Greutatea canatului | ||
| Până la 200kg | 200-400kg | ||
|---|---|---|---|
|
L |
Până la 4m |
35 |
16 |
| 4-6m | 23 11 |
11 5 |
|
| 6-7m | 20 10 |
10 5 |
|
În principiu lungimea canatului determină numărul maxim de cicluri pe oră și, de asemenea, de cicluri consecutive, adică precizează cât timp poate funcționa motorul. Greutatea mai mare reduce numărul acestor cicluri și mai mult, procentual, din cauza solicitării mai mari a motorului, și determină totodată viteza maximă permisă la sarcina respectivă. Motorul este echipat cu un dispozitiv (siguranță termică) care măsoară atât temperatura motorului, cât și temperatura ambientală și reduce proporțional numărul de cicluri posibile.
Limitele motorului NICE Robus RB400
Valorile indicate sunt cele recomandate de producătorul NICE. Din experiența noastră, recomandăm să păstrați pentru motor o rezervă de aproximativ 80% din valorile indicate:
| Maximum | Recomandăm | |
|---|---|---|
| Lungimea canatului | 7 m | 5 m |
| Greutatea canatului | 400 kg | 320 kg |
Folosirea motorului la capacitate maximă îi reduce însă durata de viață — consultați calculul orientativ al duratei de viață a motorului în funcție de factorii de solicitare:
Durata de viață a motorului NICE Robus RB400
În tabelul următor, adunați indicii de solicitare pentru greutatea și lungimea canatului și adăugați indicii celorlalți factori, dacă sunt prezenți. Apoi, din grafic puteți afla durata de viață a motorului, exprimată în număr de cicluri.
Exemplu: Am o poartă cu o deschidere de 4,5 m și o greutate a structurii cu umplutură de până la 200 kg (poartă standard). Calculez indicele pentru lungimea canatului, aproximativ 15 + indicele greutății porții 10 + pentru siguranță adaug indicele temperaturii scăzute 10, deoarece iernile sunt mai aspre la noi, deci rezultă un indice total de 35. Din grafic aflu că durata de viață a motorului este de aproximativ 120.000 de cicluri. La 10 manevre pe zi, aceasta înseamnă o durată de viață de aproximativ 32 de ani.
| Caracteristicile întregului sistem de automatizare | Indice | Graficul duratei de viață |
|---|---|---|
| Greutatea canatului |
Indicele total maxim recomandat este de până la 75%. (Adică 40.000 de cicluri, ceea ce înseamnă 10 ani la o utilizare obișnuită de 10 cicluri/zi)
|
|
| Până la 200 kg | 15 | |
| 200-400 kg | 50 | |
| Lungimea canatului | ||
| Până la 4 m | 15 | |
| 4-6 m | 30 | |
| 6-7 m | 50 | |
| Alți factori (dacă probabilitatea apariției lor este mai mare de 10%) | ||
| Temperatura ambientală peste 40°C, sub 0°C sau umiditatea peste 80% | 10 | |
| Mediu cu praf | 15 | |
| Mediu salin | 20 | |
| Activarea fotocelulelor | 15 | |
| Activarea intrării STOP | 25 | |
| Viteză mai mare decât „L4 - Rapidă” | 20 | |
| Funcția de vârf activă | 25 | |
Montarea motorului NICE Robus RB400
Modul de montare a motorului este diferit pentru poartă culisantă pe șină și poartă culisantă autoportantă este diferit. Pentru poarta culisantă pe șină de regulă motorul se montează la nivelul solului, iar pentru poarta autoportantă este necesar să motoarele fie ridicate cu ajutorul, de exemplu, al tijelor filetate (tijă filetată Ø8), al unui suport realizat în regie proprie, prin turnarea unei fundații de beton dedesubt etc. Factorul decisiv este poziția pe înălțime a cremalierei, astfel încât aceasta să se angreneze optim cu pinionul motorului, vezi Cremaliera și opritorul acesteia.
Cablare
O configurație tipică (opțională) de conectare a motorului cu accesoriile arată astfel:
Lista accesoriilor
|
|
Lista cablurilor
| Destinație | Tip | Lungime maximă |
|---|---|---|
| A. Alimentare | 3×1,5mm2 | 30m, pentru lungimi mai mari 3×2,5mm2 + împământare |
| B. Lampă de semnalizare cu antenă |
2×0,5mm2 |
20m 20m (recomandat sub 5m) |
| C. Fotocelule | 2×0,5mm2 | 30m, peste 30m 2×1mm2 |
| D. Întrerupător cu cheie | 4×0,5mm2 | 50m (sau 2 buc. 2×0,5mm2) |
| E. Muchii de contact fixe | 2×0,5mm2 | 30m |
| F. Muchii de contact mobile | 2×0,5mm2 | 30m |
Montaj
Consultați „La ce înălțime trebuie montat motorul".
Cremaliera și opritorul acesteia
Principiul de funcționare al porții constă în transmiterea cuplului de rotație al pinionului motorului către o mișcare liniară, prin intermediul transmisiei cu cremalieră, pe cremaliera motorului. Se folosesc cel mai frecvent două tipuri de cremaliere:
 |
Cremalieră din nylon (eventual, cu armătură din oțel) – se fixează pe poartă cu șuruburi autofiletante, prin orificii. Ideală pentru porți relativ ușoare și scurte. Mișcarea este silențioasă datorită frecării dintre pinionul din oțel și cremaliera din nylon. |
 |
Cremalieră din oțel – se fixează pe poartă prin sudarea unor console filetate, în care se înșurubează apoi cremaliera. Se folosește pentru porți mai lungi și mai grele. Mișcarea este ușor mai zgomotoasă din cauza frecării pinionului din oțel de cremaliera din oțel. |
Este esențial ca modulul dinților pinionului motorului să fie compatibil cu modulul cremalierei. Motorul NICE Robus RB400 are modulul dinților 4.
Motorul detectează poziția de capăt la deschidere și închidere cu ajutorul opritoarelor de capăt, care se montează pe cremalieră:

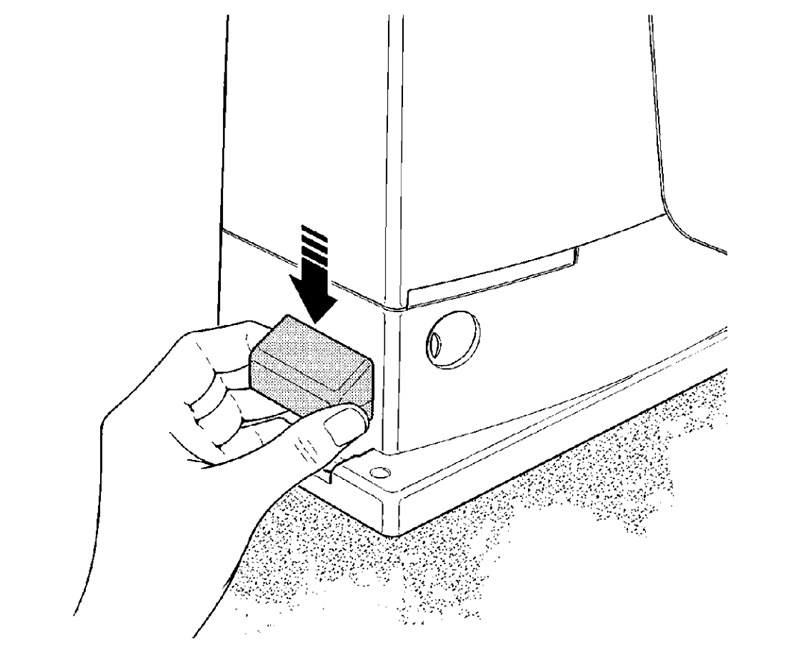

| 1. Reglați motorul la nivel folosind cele patru puncte de reglare | 2. Poarta și motorul trebuie să fie la nivel | 3. Lăsați un spațiu de aproximativ 1-2 mm între cremalieră și pinionul motorului, astfel încât greutatea porții să nu fie transferată asupra motorului. |
 |
 |
 |
| 4. Strângeți prinderea motorului, astfel încât acesta să nu se deplaseze în timpul funcționării | 5. Aduceți poarta în poziția deschisă/închisă și montați opritoarele de capăt astfel încât, în poziția de capăt, să acționeze întrerupătorul motorului. | |
 |
 |
Conectarea motorului NICE Robus RB400
Înainte de a conecta, deconecta sau modifica legăturile motorului la rețea ori ale accesoriilor, nu uitați să întrerupeți alimentarea cu energie electrică, fie de la întrerupătorul automat, prin scoaterea siguranței de alimentaresau prin deconectarea bateriei de rezervă.
...la rețea
 |
Pentru funcționarea de bază a motorului, este suficient să conectați la motor cablul de alimentare electrică.
Conectarea este simplă:
|
...accesoriilor
Unitatea de comandă NICE RBA3R10 motorului NICE Robus RB400 permite următoarele intrări și ieșiri pentru dispozitive auxiliare:
| Intrare/ieșire | Descriere |
|---|---|
| Ieșire pentru până la două lămpi de semnalizare de 12 V NICE LUCYB (sau NICE MLBT) cu un bec de 12 V, 21 W | |
| S.C.A. (Indicator) |
Ieșire pentru indicator (24 V, 4 W). Funcționarea acestuia poate fi configurată prin programarea nivelului II, pentru L4; vezi Programare nivelul II, L4 – Indicator de ieșire. |
| Intrare pentru conectarea în paralel a dispozitivelor compatibile care utilizează tehnologia BlueBUS cu ajutorul unui cablu cu două fire, prin care se transmit atât alimentarea electrică, cât și semnalul de comunicație. | |
| STOP (Oprire) |
Intrare pentru dispozitivele care opresc mișcarea porții. Se pot conecta următoarele dispozitive:
|
| Intrare pentru dispozitivele care comandă mișcarea pas cu pas a porții (vezi Comanda pas cu pas a mișcării porții). Se pot conecta dispozitive cu contact normal deschis (NO). | |
| OPEN (Deschidere) |
Intrare pentru dispozitivele care comandă deschiderea porții (vezi Deschiderea porții). Se pot conecta dispozitive cu contact normal deschis (NO). |
| CLOSE (Închidere) |
Intrare pentru dispozitivele care comandă deschiderea porții (vezi Închiderea porții). Se pot conecta dispozitive cu contact normal deschis (NO). |
| AERIAL (Antenă) |
intrare pentru antena receptorului radio. Antena este de obicei integrată în lampa de semnalizare, de exemplu NICE LUCYB, NICE MLBT, sau se poate utiliza o antenă externă separată NICE ABFKIT. |

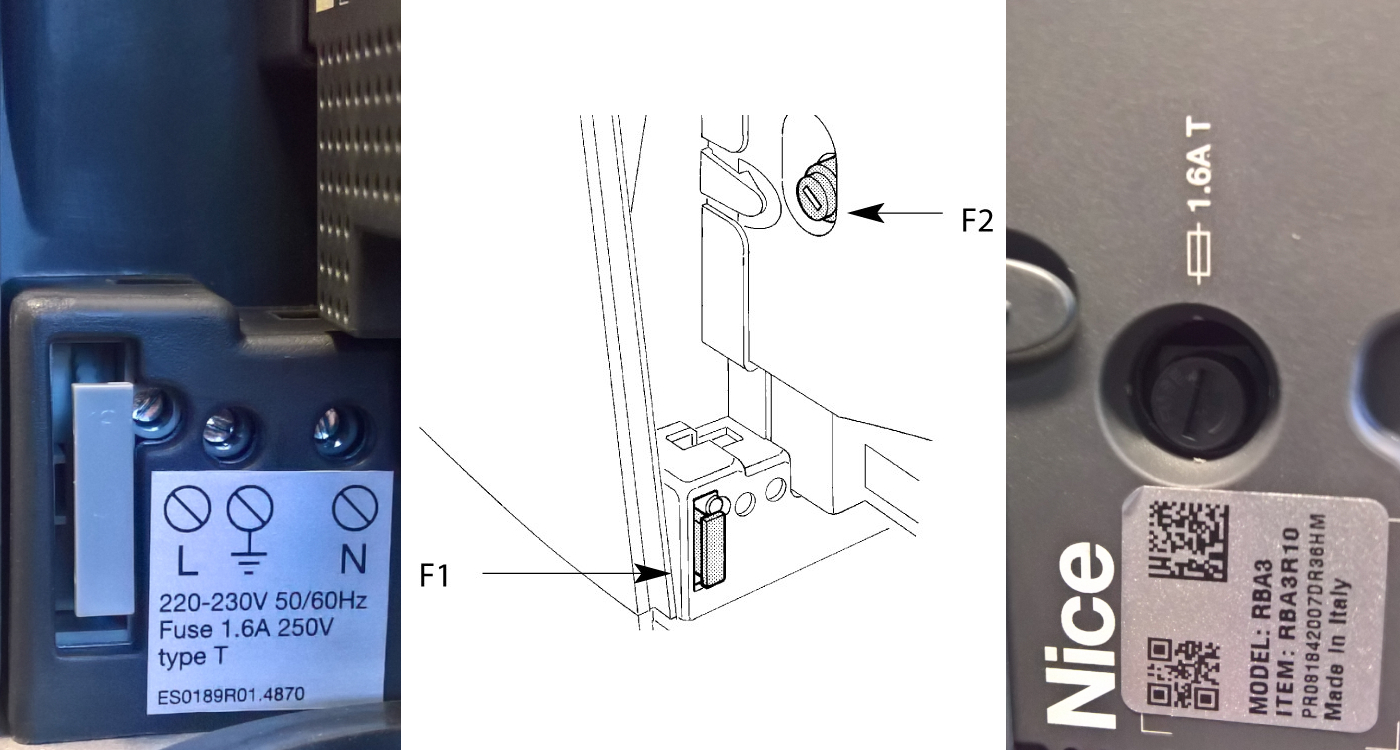

Siguranțele automatizării
|
În automatizare se găsesc două siguranțe:
|
||||||||||||
Schema standard de cablare:
Fotocelulele automatizării
Tehnologia BlueBUS, foarte ușor de utilizat, permite alimentarea și controlul a până la 7 perechi de fotocelule cu ajutorul unui cablu cu două fire.
Conectarea mai multor perechi de fotocelule NICE EPMB la rețeaua de date NICE BlueBUS
Amplasați fotocelulele în pozițiile din jurul porții sau ale porților, conform configurațiilor exemplificative pentru conectarea completă și setați punțile conform tabelului punților fotocelulelor NICE EPMB automatizării porții. Pentru a evita interferențele dintre perechile amplasate aproape una de alta, trebuie, conform acestor configurații exemplificative, să respectați orientarea emițătoarelor TX și receptoarelor RX. Conectați fotocelulele în paralel, conform imaginii (nu este necesar să respectați polaritatea):
Dacă doriți ca fotocelulele să funcționeze ca dispozitive de deschidere a porții (vezi FA1 și FA2 în configurațiile exemplificative), adică atunci când intrați cu vehiculul între axele lor optice, să deschidă poarta, trebuie să întrerupeți conexiunea A la emițătorul TX și la receptorul RX, vezi imaginea:
Exemplu de conectare a fotocelulelor
Tabelul jumperelor fotocelulelor NICE EPMB al motorului porții
 |
Conectarea mai multor perechi de fotocelule la sistem BlueBUS se realizează prin configurarea unor combinații diferite de jumperi, fiecare pereche conectată trebuind să aibă o combinație unică de jumperi. Trebuie să vă asigurați că nu există două perechi cu aceeași combinație într-o singură rețea de date BlueBUS. În cadrul unei perechi de fotocelule, jumperii de la transmițătorul TX și receptorul RX trebuie configurați la aceeași valoare. Dacă tipul de configurare folosește doar unul sau niciun jumper, păstrați întotdeauna jumperii rămași pentru utilizare ulterioară. |
| Denumirea perechii de fotocelule | Configurația jumperilor |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Dacă, din orice motiv, este necesară înlocuirea unei fotocelule, este suficient să configurați același jumper ca la cea originală; nu este necesară efectuarea etapei de recunoaștere a dispozitivelor.
Receptor de semnal radio pentru motoare
 |
Motor NICE Robus RB400 este livrat cu unitate de comandă NICE RBA3R10, care dispune de un conector SM pentru conectarea unui receptor extern receptor radio (de exemplu, NICE OXI, NICE SMXI). Acest receptor este esențial pentru recepționarea comenzilor transmise de la telecomenzi, fiind astfel indispensabil pentru comandarea de la distanță a porții culisante cu ajutorul telecomenzii. |
Selectarea direcției de deplasare a porții
Direcția de deplasare a porții culisante trebuie selectată în funcție de poziția motorului față de canatul porții culisante. Priviți poarta din partea în care este amplasat motorul.
 |
 |
| Dacă poarta se deschide spre stânga, poziționați comutatorul spre stânga. | Dacă poarta se deschide spre dreapta, poziționați comutatorul spre dreapta. |
Comutatorul se află în partea dreaptă a unității de comandă RBA3R10 în centru.
Recunoașterea dispozitivelor conectate la motor
După fiecare conectare, deconectare sau modificare a conexiunilor dispozitivelor suplimentare la intrările BlueBUS și STOP trebuie efectuată etapa de recunoaștere a dispozitivelor suplimentare. Motorul vă va semnala automat necesitatea efectuării acestei operațiuni prin clipirea LED-urilor L1 și L2.
 |
|
Evaluarea lungimii canatului porții
Pentru funcționarea corectă a mișcării porții (mai exact, pentru calcularea distanței de accelerare și decelerare și a deschiderii parțiale), motorul trebuie să determine singur lungimea canatului porții. În timpul acestei operațiuni, motorul deplasează poarta de la un opritor la celălalt și determină lungimea porții cu ajutorul unui întrerupător.
 |
|
Programarea motorului
Motorul Robus permite programarea mai multor funcții, fie prin activarea/dezactivarea unei funcții prin programarea de nivel I., fie prin setarea valorii implicite a unui parametru prin programarea de nivel II.
Unitatea de comandă RBA3R10 are trei butoane pentru comanda și programarea motorului:
 |
Buton | Utilizare |
|---|---|---|
| Open | Butonul îi permite motorului să primească o comandă de deschidere a porții. De asemenea, în timpul programării, este folosit pentru a deplasa în sus valoarea parametrului programat. | |
| Stop/Set | Butonul îi permite motorului să primească o comandă de oprire a porții. Prima apăsare, menținută timp de 5 secunde, vă permite să accesați programarea de nivel I. O nouă apăsare, menținută, vă permite să accesați programarea de nivel II. pentru LED-ul selectat. | |
| Close | Butonul îi permite motorului să primească o comandă de închidere a porții. De asemenea, în timpul programării, este folosit pentru a deplasa în jos valoarea parametrului programat. |
Programarea de nivel I
La nivelul I, programarea activează/dezactivează funcția respectivă. Dacă o funcție este activată, LED-ul corespunzător de pe unitatea de comandă este aprins. Din fabrică, toate funcțiile sunt dezactivate.
Pentru a accesa programarea de nivel I, țineți apăsat butonul „Stop/Set” aproximativ 5 secunde, până când LED-ul L1 începe să clipească. Apoi, folosiți butoanele „Open” și „Close” pentru a deplasa LED-ul selectat în sus sau în jos. Aveți la dispoziție 10 secunde pentru fiecare operațiune; în caz contrar, motorul va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției pe care doriți să o activați/dezactivați, apăsați o dată butonul „Stop/Set”: clipirea se va accelera (funcție activată) sau încetini (funcție dezactivată). Apoi nu mai apăsați niciun buton și lăsați motorul să iasă din modul de programare în 10 secunde. Dacă totul a decurs corect, LED-ul corespunzător funcției activate va rămâne aprins.
Lista funcțiilor care pot fi activate prin programare:
| LED | Funcție | Descriere |
|---|---|---|
| L1 | Închidere automată | După un anumit interval (setat în „Programarea de nivel II – Durata pauzei”), poarta începe să se închidă automat după ce a fost deschisă. Dacă funcția este dezactivată, poarta poate fi acționată numai la comandă de la telecomanda porții etc. |
| L2 | Închidere după eliberarea fotocelulelor |
Funcția permite menținerea porții deschise doar atât timp cât este necesar pentru trecerea vehiculului. După eliberarea fotocelulelor (vehiculul a trecut prin poartă), aceasta începe să se închidă automat după 5 secunde. Această funcție se comportă în două moduri, în funcție de activarea sau dezactivarea închiderii automate (consultați funcția anterioară). Închiderea automată este activată – poarta se oprește după eliberarea fotocelulelor și începe să se închidă după 5 secunde. Aceasta înseamnă că este posibil să nu se deschidă complet. |
| L3 | Închidere întotdeauna | După o pană de curent, poarta fie rămâne în poziția în care se afla (dacă această funcție este dezactivată), fie se închide (dacă funcția este activată). |
| L4 | Mod standby | Această funcție permite reducerea la minimum a consumului de energie electrică. Este ideală pentru alimentarea de la o baterie tampon (de exemplu, NICE PS124). Dacă funcția este activată, unitatea de comandă se oprește la un minut după ultima mișcare a porții intrarea BlueBUS (și, prin urmare, toate dispozitivele conectate la aceasta), toate LED-urile, cu excepția LED-ului BlueBUS, care va clipi lent. În această stare, dacă este primită o comandă, unitatea de comandă se repornește mai întâi și abia apoi execută comanda respectivă. |
| L5 | Pornire bruscă | Dezactivează pornirea progresivă a motorului la începutul manevrei, astfel încât acesta să pornească direct cu putere maximă. Potrivită atunci când există frecare mare sau când este necesară spargerea zăpezii și a gheții; această funcție este utilă mai ales iarna. Pe de altă parte, reduce durata de viață a automatizării. |
| L6 | Preavertizare luminoasă | După primirea semnalului pentru acționarea porții, mai întâi lampă de semnalizare avertizează timp de trei secunde persoanele din apropiere prin semnalizare luminoasă, apoi pornește manevra de deplasare solicitată. |
| L7 | Închiderea înseamnă deschidere parțială | Comanda închidere va porni întotdeauna manevra de parțială a porții. |
| L8 | Unitate secundară | Activarea acestei funcții este utilă la instalarea a două porți culisante automatizate, montate față în față – o automatizare este unitatea principală față de cealaltă. Automatizarea secundară are activată această funcție și este sincronizată cu automatizarea principală prin intrarea BlueBUS. Pentru mai multe detalii, consultați Robus în modul de unitate secundară. |
Programarea nivelului II
La nivelul II, programarea stabilește valorile funcțiilor respective (aceste funcții sunt diferite de cele din nivelul I).).
Uitați de programarea nivelului I. Pentru a accesa programarea nivelului II, țineți apăsat butonul „Stop/Set” timp de aproximativ 5 secunde, până când LED-ul L1 începe să clipească. Apoi, cu ajutorul butoanelor „Open” și „Close”, deplasați LED-ul curent în sus, respectiv în jos. Aveți la dispoziție 10 secunde pentru fiecare acțiune; în caz contrar, automatizarea va ieși din modul de programare. Când LED-ul care clipește ajunge deasupra LED-ului funcției al cărei parametru doriți să-l setați, țineți apăsat butonul „Stop/Set” pentru a accesa setarea LED-ului respectiv. LED-ul care rămâne aprins (țineți în continuare apăsat butonul „Stop/Set”) indică valoarea curentă a parametrului. Puteți modifica această valoare în sus sau în jos cu ajutorul butoanelor „Open”, respectiv "Close” (ținând în continuare apăsat butonul „Stop/Set”), apoi eliberați butonul „Stop/Set” și lăsați automatizarea să iasă din modul de programare în următoarele 10 secunde. Pentru a verifica dacă totul a decurs corect, repetați procedura fără a modifica valoarea parametrului.
Lista funcțiilor programabile și configurabile:
|
LED de intrare — Denumire |
LED pentru setări — Valoare |
|---|---|
| L1 — Durata pauzei Dacă valoarea „Închidere automată” este activată în programarea nivelului I, |
L1 — 5 secunde L2 — 15 secunde L3 — 30 de secunde L4 — 45 de secunde L5 — 60 de secunde L6 — 80 de secunde L7 — 120 de secunde L8 — 180 de secunde |
|
L2 — Tipul de comandă pas cu pas Setează secvența de mișcare a porții declanșată prin apăsarea repetată, de exemplu, a butonului de pe telecomanda porții sau prin activarea intrării STEP-BY-STEP (denumită și P.P., sau Comandă pas cu pas). |
L1 — Deschidere/Oprire/Închidere/Oprire L2 — Deschidere/Oprire/Închidere/Deschidere L3 — Deschidere/Închidere/Deschidere/Închidere L4 — Mod condominiu L5 — Mod condominiu după două opriri L6 — Comandă pas cu pas; după două comenzi, deschidere parțială L7 — Acționare cu buton menținut apăsat L8 — Deschidere semiautomată, închidere cu buton menținut apăsat |
|
Setează viteza de deplasare a porții în timpul funcționării normale (nu la pornire sau la încetinirea de la finalul cursei). |
L1 — Foarte lentă (30%) L2 — Lentă (45%) L3 — Medie (55%) L4 — Rapidă (70%) L5 — Foarte rapidă (85%) L6 — Extrem de rapidă (100%) L7 — Deschide „Rapid”, închide „Lent” L8 — Deschide „Extrem de rapid”, închide „Rapid” |
|
Setează când trebuie trimis un semnal către ieșirea S.C.A. (24 V −30% +50%, cu o putere maximă de 4 W) |
L1 — Deschiderea porții L2 — Poartă închisă L3 — Poartă deschisă L4 — A doua ieșire radio L5 — A treia ieșire radio L6 — A patra ieșire radio L7 — Întreținere L8 — Încuietoare electrică |
|
Indică sistemului de control al forței motorului greutatea porții. Acest sistem evaluează, de asemenea, temperatura mediului și reglează automat forța motorului, de exemplu, mărind-o la temperaturi foarte scăzute. |
L1 — Poartă ultra-ușoară L2 — Poartă foarte ușoară L3 — Poartă ușoară L4 — Poartă cu greutate medie L5 — Poartă oarecum grea L6 — Poartă grea L7 — Poartă foarte grea L8 — Poartă extrem de grea |
|
Setează lungimea trecerii la deschiderea parțială. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Avertizare de întreținere Setează numărul de manevre ale porții după care automatizarea va indica faptul că este necesară efectuarea întreținerii. |
L1 — Automat (automatizarea calculează singură în funcție de dificultatea manevrelor) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Redă tipul ultimelor până la 8 mesaje de eroare. |
L1 — Rezultatul primei manevre L2 — Rezultatul celei de-a doua manevre L3 — Rezultatul celei de-a treia manevre L4 — Rezultatul celei de-a patra manevre L5 — Rezultatul celei de-a cincea manevre L6 — Rezultatul celei de-a șasea manevre L7 — Rezultatul celei de-a șaptea manevre L8 — Rezultatul celei de-a opta manevre |
Automatizarea a două porți culisante care se deplasează una spre cealaltă, cu două automatizări NICE Robus RB400
Dacă aveți nevoie să automatizați două porți culisante una spre cealaltă, automatizările Robus permit conectarea în modul de unitate subordonată. Principiul de funcționare este că o automatizare este unitatea principală și transmite comenzi celeilalte, unității subordonate.. Toate automatizările Robus sunt configurate din fabrică drept unități principale, așadar este necesar să setați acest parametru la automatizarea subordonată în programarea de nivel I. cu ajutorul funcției funcția L8 — unitate subordonată.
Restricții privind conectarea unității principale și a celei subordonate
- Nu este posibilă deschiderea porții acționate de unitatea subordonată decât complet (nu este posibilă deschiderea parțială).
- Toate dispozitivele (fotocelulele, receptorul, etc.) trebuie conectate la unitatea principală. La unitatea subordonată pot fi conectate numai: lampa de avertizare, indicatorul de ieșire S.C.A., dispozitive pentru intrarea STOP și P.P. (numită și STEP-BY-STEP, sau Comandă pas cu pas), intrările OPEN și CLOSE sunt ignorate.
- Dacă doriți să folosiți o baterie de rezervă (NICE PS124), fiecare automatizare trebuie să aibă propria baterie.
- Toate funcțiile programate pe unitatea subordonată sunt ignorate, cu excepția funcțiilor programate în:
| Programarea de nivel I. | Programarea de nivel II. |
|---|---|
| L4 — Modul standby | L3 — Viteza motorului |
| L5 — Vârf de cuplu | L4 — Indicator de ieșire |
| L8 — Unitate subordonată | L5 - Forța motorului |
| L8 - Arhiva erorilor |
Procedura de instalare a două motoare Robus în modul unitate secundară
1. Montați porțile și motoarele și setați direcțiile de deschidere în funcție de:
2. Conectați motoarele conform schemei (polaritatea trebuie respectată conectarea BlueBUS între motoare):
3. Introduceți alimentarea electrică la ambele motoare
4. În setările de programare de nivel II, configurați parametrul pentru unitatea secundară L8 - Unitate secundară
5. Efectuați etapa de detectare a dispozitivelor conectate la unitatea secundară
6. Efectuați etapa de detectare a dispozitivelor conectate la unitatea principală
7. Efectuați etapa de detectare a lungimii canatului la unitatea principală
Conectarea unor dispozitive externe suplimentare la motor
 |
Dacă trebuie să conectați la motor dispozitive suplimentare care necesită alimentare externă (de exemplu, iluminare de semnalizare, întrerupător cu cheie, carduri magnetice etc.), conectați dispozitivul conform imaginii. Tensiunea furnizată este de 24Vdc, de la -30% până la +50%, cu un curent maxim de 100mA. |
Funcții speciale ale motorului
Poartă menținută permanent deschisă
Dacă comanda de la intrarea STEP-BY-STEP (numită și P.P. sau comanda pas cu pas) durează mai mult de 2 secunde, unitatea de comandă va menține poarta deschisă cât timp comanda este activă. Această funcție este utilă în combinație cu un temporizator.
Deplasare forțată
Dacă un dispozitiv de siguranță se defectează sau, de exemplu, în raza fotocelulelor ajunge un obstacol care nu poate fi îndepărtat, iar poarta nu se mișcă din motive de siguranță, puteți activa modul „Operator prezent”, fie permanent, în Programarea de nivel II la setarea L2 - Tip de comandă pas cu pas la valoarea L7 - Operator prezent, fie temporar:
- Dați o comandă porții (cu telecomanda, cu întrerupătorul cu cheie etc.)
- Dacă există o problemă, poarta nu se mișcă, iar girofarul va semnaliza probabil o eroare.
- Așadar, în decurs de 3 secunde de la comanda anterioară, dați din nou comanda și mențineți-o apăsată.
- Cât timp mențineți comanda, poarta se va mișca; când o eliberați, se va opri.
Notificare de întreținere
În Programarea de nivel II la punctul L7 - Avertizare de întreținere se setează numărul de cicluri după care motorul trebuie să semnalizeze necesitatea întreținerii (inspecției). Motorul semnalizează acest lucru prin girofar (sau la ieșirea S.C.A., dacă este configurată astfel în Programarea de nivel II la punctul L4 - Indicator de ieșire nivelul L7 - Întreținere) după cum urmează:
| Număr de cicluri | Semnalizarea cu girofarul | Semnalizarea prin indicatorul de ieșire S.C.A. |
|---|---|---|
| sub 80% din limită | Funcționare normală, clipire la intervale de jumătate de secundă. | „Rămâne aprins” timp de 2 secunde după începerea deschiderii. |
| 80-100% din limită | Rămâne aprins 2 s după începerea manevrei, apoi funcționează normal. | Clipește în timpul manevrei. |
| peste 100% din limită | Rămâne aprins 2 s după începerea manevrei, apoi funcționează normal și rămâne aprins 2 s după încheierea manevrei. | Clipește continuu. |
Instrucțiunile pentru ștergerea notificării de întreținere și verificarea numărului curent de manevre față de limită se găsesc în manual, la capitolul 7.4.3.
Depanarea motorului
Dacă ceva nu vă este clar sau întâmpinați orice altă problemă, nu ezitați să contactați serviciul nostru de asistență tehnică pentru motoare NICE.
În funcție de natura problemei
În timpul montajului (sau în cazul defectării motorului), vă puteți confrunta cu una dintre următoarele probleme:
|
Problemă |
Soluție posibilă |
|---|---|
|
Poarta nu răspunde la comanda telecomenzii, iar LED-ul de pe telecomandă nu se aprinde. |
Verificați dacă bateriile telecomenzii motorului sunt în stare bună; dacă nu, înlocuiți-le. Instrucțiunile le găsiți în manualul telecomenzii respective. |
|
Poarta nu răspunde la comanda telecomenzii, dar LED-ul de pe telecomandă se aprinde. |
Verificați dacă telecomanda a fost memorată receptorului corespunzător sau încercați telecomanda să o memorați din nou. |
|
Poarta nu se mișcă, iar LED-ul BlueBUS nu clipește.
|
Verificați dacă automatizarea este alimentată la 230V. Dacă da, verificați cu aparatul de măsură ambele siguranțe și, dacă este cazul, înlocuiți-le cu altele noi, cu aceleași caracteristici. |
|
Poarta nu se mișcă, iar lampa de semnalizare nu clipește. |
Verificați dacă automatizarea a înregistrat comanda. La transmiterea unei comenzi cu telecomanda ar trebui să LED-ul BlueBUS clipească rapid de două ori. Dacă comanda este transmisă de un alt dispozitiv prin intrarea STEP-BY-STEP (P.P.), ar trebui să se aprindă LED-ul corespunzător LED-ul STEP-BY-STEP. |
|
Poarta nu se mișcă, iar lampa de semnalizare clipește de câteva ori. |
Numărați clipirile și consultați Diagnosticare prin clipirile lămpii de semnalizare. |
|
Poarta începe să se miște, dar se oprește imediat și pornește în direcția opusă. |
Forța motorului programată este probabil prea mică pentru poarta dumneavoastră. Verificați dacă există obstacole care împiedică mișcarea porții și, dacă este necesar, măriți forța automatizării sau activați funcția Vârf. |
|
Poarta pornește, dar lampa de semnalizare nu funcționează. |
Verificați dacă există tensiune la ieșirea FLASH în timpul manevrei porții (valoarea tensiunii nu este importantă, aproximativ 10-30Vdc). Dacă există tensiune la ieșire, problema este la lampa de semnalizare, încercați să o înlocuiți cu una similară și verificați dacă funcționează. Dacă nu există tensiune la ieșire, ieșirea FLASH poate fi suprasolicitată; verificați dacă nu există un scurtcircuit în cablaj. |
|
Poarta pornește, dar ieșirea S.C.A. nu funcționează. |
Aflați tipul funcției programate pentru ieșirea S.C.A. iar dacă ieșirea ar trebui să clipească, verificați dacă există tensiune la aceasta (aproximativ 24Vdc). Dacă există tensiune la ieșire, problema este la bec; încercați să îl înlocuiți cu unul similar și verificați dacă funcționează. Dacă nu există tensiune la ieșire, ieșirea S.C.A. poate fi suprasolicitată; verificați dacă nu există un scurtcircuit în cablaj. |
Diagnosticare prin clipirile lămpii de semnalizare
În timpul manevrei porții lampa de semnalizare clipește regulat, o dată pe secundă. Dacă apare o problemă, lampa de semnalizare indică eroarea prin două serii consecutive de clipiri mai rapide.
|
Numărul de clipiri |
Eroare |
Soluție |
|---|---|---|
|
1 clipire Pauză de 1 secundă 1 clipire |
Eroare BlueBUS
|
Dispozitivele conectate la intrarea BlueBUS nu corespund celor detectate în etapa de detectare a dispozitivelor. Repetați etapa. Dacă nu ajută, încercați încă o dată; în caz contrar, va trebui să identificați dispozitivul defect prin eliminare și să îl înlocuiți (să cumpărați unul nou, să solicitați garanția sau să îl reparați). |
|
2 clipiri Pauză de 1 secundă 2 clipiri |
Activarea fotocelulei |
Se activează fotocelulele, lucru normal dacă fasciculul lor este întrerupt în timpul închiderii porții. Dacă fasciculul nu a fost întrerupt, fotocelulele pot fi murdare, orbite de lumină sau defecte. |
|
3 clipiri Pauză de 1 secundă 3 clipiri |
Activarea limitatorului de forță a motorului
|
În timpul mișcării porții detectați o frecare crescută – este posibil ca poarta să nu fie reglată corect; încercați să o mișcați manual și să o reglați. În caz contrar, de obicei ajută mărirea forței motorului, eventual activarea funcției Vârf. O altă problemă poate apărea dacă aveți opritorul inferior prea sus. |
|
4 clipiri Pauză de 1 secundă 4 clipiri |
Activarea intrării STOP
|
A fost trimisă o comandă către intrarea STOP, așadar, dacă activarea nu a fost intenționată, verificați dispozitivele conectate la aceasta. |
|
5 clipiri Pauză de 1 secundă 5 clipiri |
Eroare internă a unității de comandă |
Așteptați 30 de secunde și încercați din nou. Dacă problema persistă, încercați să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
6 clipiri Pauză de 1 secundă 6 clipiri |
A fost atinsă limita orară a manevrelor. |
Așteptați câteva minute, până când limitatorul de cicluri revine sub valoarea-limită. |
|
7 clipiri Pauză de 1 secundă 7 clipiri |
Eroare internă a circuitelor electronice. |
Deconectați complet automatizarea pentru câteva secunde și încercați din nou. Dacă persistă, încercați să o resetați. În caz contrar, probabil va fi necesară repararea sau înlocuirea unității de comandă. |
|
8 clipiri pauză de 1 secundă 8 clipiri |
Comandă permanentă activă.
|
Motorul primește în mod constant o comandă – verificați dispozitivele conectate la intrarea OPEN. Probabil este vorba de un temporizator, dacă aveți unul conectat.
|
Diagnosticare prin clipirea LED-urilor
La unitatea de comandă RBA3R10 motorului NICE Robus RB400 există două seturi de LED-uri, fiecare indicând prin clipire sau aprindere funcționarea normală a unității de comandă ori diagnosticarea erorilor, conform tabelelor de mai jos.
LED-uri orizontale BLUEBUS, STOP, PP, OPEN, CLOSE
|
Semnalizare |
Stare |
Soluție |
|---|---|---|
|
LED BlueBUS |
||
|
Stins |
Eroare
|
Verificați conectarea la rețeaua electrică, iar dacă este în regulă, verificați siguranțele F1 și F2 și, dacă este necesar, înlocuiți-le cu unele noi, cu aceleași caracteristici. |
|
Aprins |
Eroare gravă
|
Încercați să deconectați unitatea de comandă, dacă este cazul, toate intrările. Dacă nu ajută, resetați unitatea; dacă nici așa nu se rezolvă, probabil va trebui înlocuită. |
|
Clipește la intervale de o secundă |
Totul este în regulă |
Funcționarea normală a unității de comandă. |
|
2 clipiri rapide |
Starea intrărilor s-a schimbat |
Funcționare normală – starea intrării s-a schimbat STEP-BY-STEP, STOP, OPEN, CLOSE, au fost activate fotocelulele, sau motorul a primit o comandă de la telecomenzii. |
|
Serii de clipiri separate de o pauză de o secundă |
Mai multe posibilități |
Numărul de clipiri dintr-o serie corespunde diagnosticării erorilor, conform semnalizării luminoase. |
|
LED STOP (Oprire) |
||
|
Stins |
Intrarea STOP a fost activată |
Verificați dispozitivele conectate la intrarea STOP. |
|
Aprins |
Totul este în regulă |
Intrarea STOP nu este activă. |
|
LED STEP-BY-STEP (denumit și P.P., comandă pas cu pas) |
||
|
Stins |
Totul este în regulă |
Intrarea STEP-BY-STEP nu este activă. |
|
Aprins |
Intrarea STEP-BY-STEP a fost activată |
Funcționare normală a unității de comandă, dacă a fost activat dispozitivul conectat la intrarea STEP-BY-STEP. |
|
LED OPEN (Deschidere) |
||
|
Stins |
Totul este în regulă |
Intrarea OPEN nu este activă.
|
|
Aprins |
Intrarea OPEN a fost activată |
Funcționare normală a unității de comandă, dacă a fost activat dispozitivul conectat la intrarea OPEN. |
|
LED CLOSE (Închidere) |
||
|
Stins |
Totul este în regulă |
Intrarea CLOSE nu este activă.
|
|
Aprins |
Intrarea CLOSE a fost activată |
Funcționare normală a unității de comandă, dacă a fost activat dispozitivul conectat la intrarea CLOSE. |
LED-uri verticale L1–L8
|
Semnalizare |
Soluție |
|---|---|
|
LED 1 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere automată nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere automată este activată. |
|
Clipește |
|
|
LED 2 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor nu este activată. |
|
Aprins |
În timpul funcționării normale, indică faptul că funcția Închidere după întreruperea fasciculului fotocelulelor este activată. |
|
Clipește |
|
|
LED 3 |
|
|
Stins |
În timpul funcționării normale, indică faptul că funcția Închidere permanentă nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Închidere permanentă este activată. |
|
Clipește |
|
|
LED 4 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Mod standby nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Mod standby este activată. |
|
Clipește |
|
|
LED 5 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Vârf nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Vârf este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 6 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Preclipire nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Preclipire este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 7 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Închidere înseamnă Deschidere parțială nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Închidere înseamnă Deschidere parțială este activată. |
|
Clipește |
Funcția este în curs de programare. |
|
LED 8 |
|
|
Stins |
În timpul funcționării normale indică faptul că funcția Unitate slave nu este activată. |
|
Aprins |
În timpul funcționării normale indică faptul că funcția Unitate slave este activată. |
|
Clipește |
Funcția este în curs de programare. |
Montarea bateriei de rezervă la motorul NICE Robus 400
Baterie de rezervă NICE PS124 nu este inclusă în dotarea standard motorului, dar poate fi comandată separat. Este utilizată în cazul unei pene de curent, când motorul porții va fi alimentat de la aceasta. Bateria se încarcă permanent de la rețeaua electrică.
| 1. Scoateți capacul din plastic al conectorului bateriei | 2. Conectați bateria la conector și așezați-o lângă unitatea de comandă |
|---|---|
 |
 |
Deblocarea manuală a motorului NICE Robus RB400
 |
În cazul unei pene de curent, nu veți putea acționa poarta cu ajutorul telecomenzii. De aceea, motorul poate fi deblocat cu ajutorul cheii de deblocare iar poarta poate fi deplasată manual: |
| 1. Glisați capacul încuietorii de deblocare | 2. Introduceți cheia de deblocare și rotiți-o în sensul acelor de ceasornic |
|---|---|
 |
 |
| 3. Trageți maneta de deblocare | 4. Poarta poate fi deplasată manual |
 |
 |
Caracteristicile tehnice ale motorului NICE Robus RB400
| Model | NICE Robus RB400 |
|---|---|
| Descrierea tipului | Motor reductor electromecanic pentru acționarea automată a porților culisante în mediul privat. Livrat cu unitatea de comandă NICE RBA3R10, dar fără receptor radio. |
| Roată dințată | Număr de dinți: 15 Modulul dintelui: 4 Pas: 12,6mm Diametrul de pas: 60mm |
| Cuplu [Forță] |
12Nm [400N] - necesară pentru pornirea canatului |
| Cuplu nominal [Forță nominală] |
6Nm [200N] - necesară pentru menținerea canatului în mișcare |
| Viteză | 0,34 m/s |
| Viteză nominală | 0,18 m/s |
| Limită pentru ciclurile consecutive | 100 de cicluri/zi (unitatea de comandă limitează numărul în funcție de restricțiile descrise la Alegerea sistemului de acționare) |
| Limită de funcționare | 10 minute (unitatea de comandă limitează timpul în funcție de restricțiile descrise la Alegerea sistemului de acționare) |
| Durată de viață | de la 250.000 la 20.000 de cicluri, în funcție de greutatea și lungimea canatului, precum și de reglajele sistemului de acționare |
| Alimentare | 230V (+10% -15%) 50/60Hz |
|
Putere absorbită |
250W [1,1A] |
| Clasă de izolație | 1 - trebuie împământat |
| Sursă de rezervă | se poate achiziționa și instala separat bateria de rezervă NICE PS124 |
| Ieșire pentru lampă de semnalizare | pentru două lămpi de semnalizare 12V cu bec de 21W (de exemplu, NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Indicator de ieșire (S.C.A.) | pentru un bec de 21V, max. 4W (tensiunea de ieșire +50% -30%); poate comanda un releu mic |
| Ieșire BlueBUS | o ieșire pentru până la 15 dispozitive BlueBUS |
| Intrare STOP | pentru contacte normal deschise, normal închise și dispozitive cu rezistență constantă de 8,2KΩ |
| Intrare STEP-BY-STEP (P.P., pas cu pas) | normal deschisă (închiderea contactului activează comanda „Pas cu pas") |
| Intrare OPEN | normal deschisă (închiderea contactului activează comanda „Deschidere") |
| Intrare CLOSE | normal deschisă (închiderea contactului activează comanda „Închidere") |
| Receptor radio | fără receptor, conector „SM” pentru receptoare NICE SMXI, NICE OXI etc. |
| Intrare pentru antenă | 52Ω pentru cablu coaxial RG-58 (sau similar) |
| Funcții de programare | 8 funcții de activare/dezactivare (Programare nivel I.) 8 funcții reglabile (Programare nivel II.) |
| Funcții de autodiagnosticare |
evaluarea lungimii canatului (calculul distanțelor de accelerare și decelerare, calculul punctului de deschidere parțială) |
| Temperatură de funcționare | -20°C până la +50°C |
| Utilizare în medii saline, acide și cu potențial exploziv | nu |
| Clasă de protecție | IP44 |
| Dimensiuni | 195×330×277 (l×L×h) |
| Greutate | 8kg |
Cum pot comanda acest articol?
Alegeți varianta care vă este mai comodă:
- comandă prin magazinul online: folosiți butonul cumpără pentru a adăuga marfa în coșul magazinului (butonul cumpără se află aici, în tabelul variantelor produsului).
- comandă prin e-mail: comandați la [email protected]
