Controlul altor dispozitive prin intermediul receptoarelor externe NICE

Dacă doriți să controlați cu ajutorul telecomenzilor NICE dispozitive de la alte mărci, trebuie să conectați la dispozitivul respectiv un receptor extern NICE (de exemplu NICE SMX2R, NICE OX2 NICE FLOXR, NICE OX4T etc.). Receptoarele externe sunt alimentate la 12 V sau 24 V și au o ieșire cu releu, pe care o conectați la blocul de borne al automatizării de la o altă marcă.

Set pentru comanda de la distanță a dispozitivelor externe

Am pregătit pentru dumneavoastră un set la preț redus un set pentru a comanda orice format din:

Exemplele prezentate ilustrează comanda porților, însă receptorul extern NICE poate fi folosit pentru comanda de la distanță a oricărui sistem de automatizare.

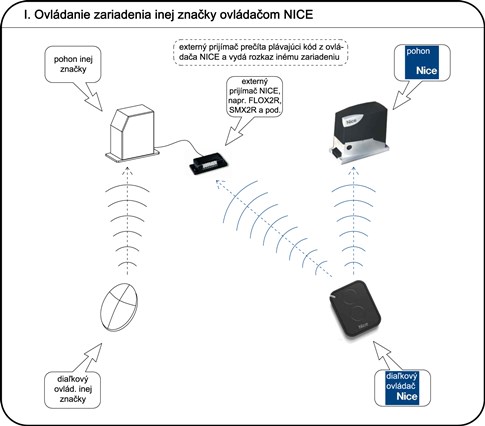

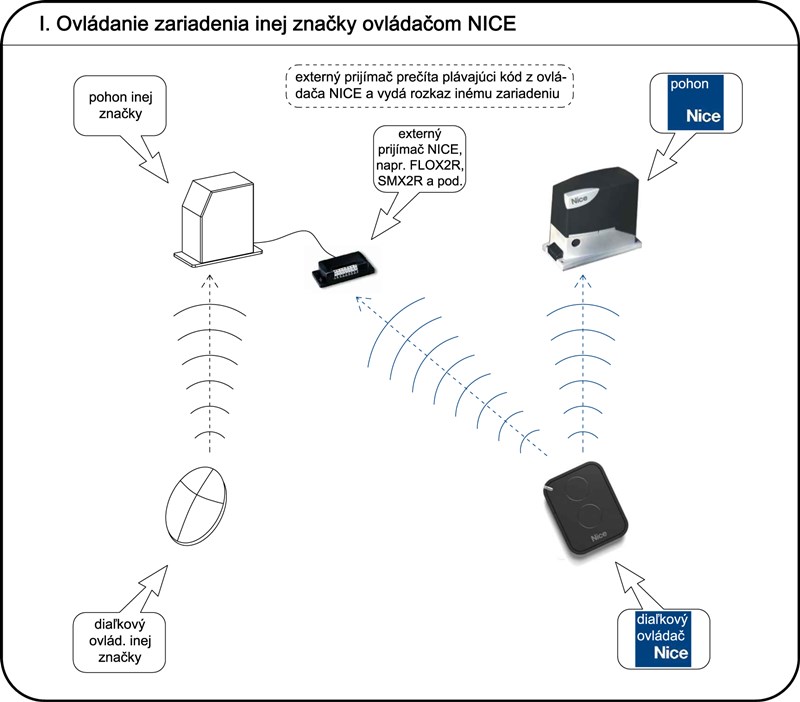

I. Comandarea unui dispozitiv de la altă marcă cu o telecomandă NICE

I. Comandarea unui dispozitiv de la altă marcă cu o telecomandă NICE

Exemple de utilizare a receptoarelor externe NICE

Exemplul 1 – automatizare NICE la poarta de acces + altă automatizare la ușa de garaj:

Am o automatizare NICE la poarta culisantă și o automatizare de marca XY la ușa de garaj. Vreau să comand ambele automatizări cu o singură telecomandă. Așadar, conectez un receptor extern NICE la automatizarea de marca XY. Acesta va recepționa semnalul radio de la telecomanda NICE, iar eu voi putea comanda ambele dispozitive cu o singură telecomandă cu două canale.

Exemplul 2 – utilizarea mai multor funcții:

De asemenea, este posibil să vreau să folosesc mai mult de un tip de comandă pentru dispozitivul respectiv: de exemplu, vreau să pot deschide parțial poarta culisantă. Și, în același timp, vreau să comand cu aceeași telecomandă un alt dispozitiv, de exemplu ușa de garaj. În acest caz, folosesc o telecomandă cu patru canale și conectez receptorul extern la automatizarea ușii de garaj. Pot obține următoarea configurare:

  • cu primul buton comand poarta culisantă (de exemplu, comanda deschidere – stop – închidere)
  • cu al doilea buton deschid poarta cu un metru (funcția de deschidere parțială)
  • al treilea buton îl folosesc pentru a comanda ușa de garaj
  • al patrulea buton îl las liber, pentru a putea comanda cu el, pe viitor, orice alt sistem de automatizare, deoarece receptorul meu extern are două canale și îl pot conecta și la un alt dispozitiv.

Exemplul 3 – prea multe telecomenzi:

Am 7 sisteme de automatizare în locații diferite, pe care vreau să le comand pe toate de la distanță, dar nu vreau să țin în mașină 7 telecomenzi diferite. Într-o astfel de situație, receptoarele externe și telecomanda NICE ON9E cu nouă canale, cu care veți putea comanda până la 9 sisteme de automatizare. Totuși, trebuie să țineți cont că receptoarele externe au două canale. Prin urmare, dacă aveți mai multe sisteme de automatizare, va trebui să conectați câte un receptor la fiecare pereche.

Exemplul 4 – dispozitive pentru care nu se pot găsi telecomenzi suplimentare:

Am un dispozitiv de proveniență/producător necunoscut și nu reușesc să găsesc telecomenzi pentru el. Dacă dispozitivul are o unitate de comandă cu intrări cablate disponibile pentru un receptor extern, problema este rezolvată.

Exemplul 5 – vreau să comand de la distanță ceva la care nici nu v-ați fi gândit:

Da, uneori este surprinzător la ce folosesc oamenii receptorul: la comanda de la distanță a clopotelor bisericii, a stavilei unui iaz, a unui dozator de hrană etc. Se aplică informația de la început: dacă dispozitivul respectiv are intrarea necesară, poate fi comandat de la distanță cu ajutorul unui receptor extern.

Exemplul 6 – vreau să comand de la distanță un dispozitiv de 230 V:

Folosiți receptorul extern NICE OX4T, care conține 4 relee, pe care se poate configura unul dintre cele 14 comenzi.

Mai departe:

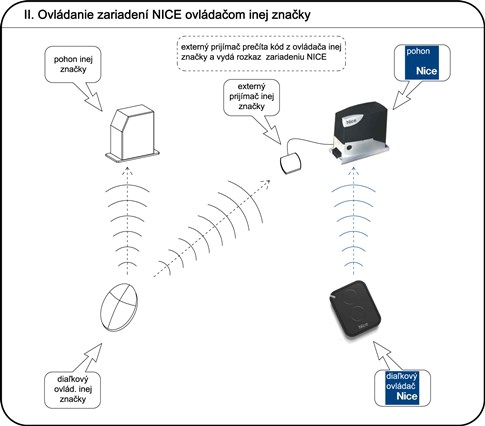

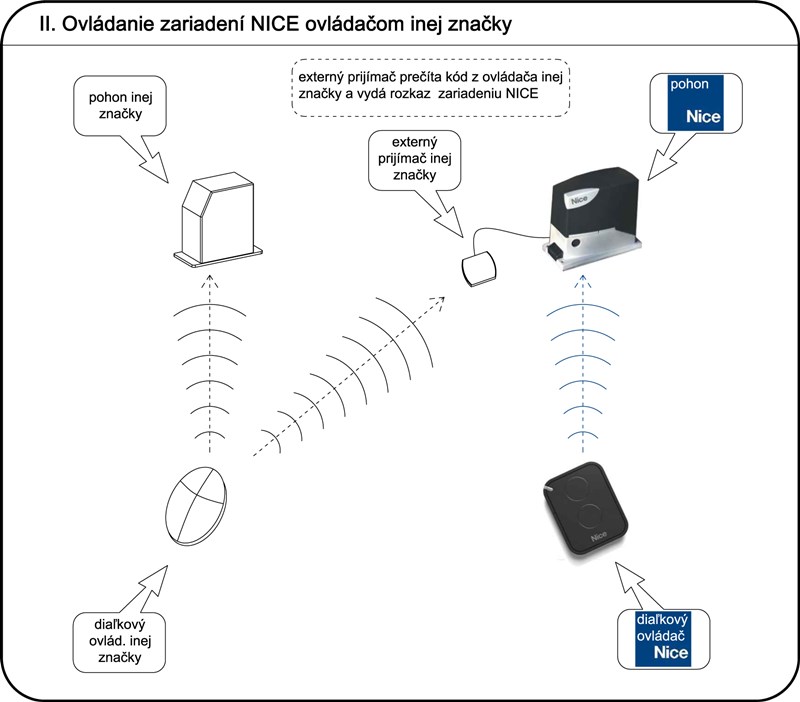

II. Comandarea dispozitivelor NICE cu o telecomandă de la altă marcă

II. Comandarea dispozitivelor NICE cu o telecomandă de la altă marcă

După același principiu, se pot comanda automatizările NICE cu ajutorul telecomenzilor altor producători. Dacă aveți deja telecomenzi de la producătorul XY, aveți nevoie și de un receptor extern de la același producător XY. Trebuie să luați în considerare:
a) care este prețul receptorului extern de la alt producător
b) care este prețul telecomenzilor suplimentare de la alt producător, dacă voi cumpăra altele pe viitor

După ce luați în calcul costurile inițiale, s-ar putea ca uneori să vă fie mai avantajos să folosiți telecomenzile pe care le aveți deja și să cumpărați doar un receptor extern pentru acestea. De aceea, în oferta noastră găsiți și receptoare externe de la alte mărci:

Exemplu practic:

Bună ziua!

Vă rog să-mi oferiți o informație.

Am o telecomandă ON3EBD pentru automatizarea unei porți NICE și aș dori să folosesc aceeași telecomandă pentru deschiderea ușii de garaj.

Modelul ușii de garaj este APERTO Baseline. De ce tip de modul extern am nevoie pentru a comanda ușa de garaj?

Vă mulțumesc anticipat pentru răspuns.

Răspuns: cea mai simplă soluție este următoarea:

  1. Cumpărați un receptor extern NICE OX2
    Puteți comanda de la https://fortamigo.ro/porti-culisante/nice-ox2-receptor-extern-cu-doua-canale-433-92-mhz
  2. Conectați acest receptor extern la automatizarea Aperto Baseline

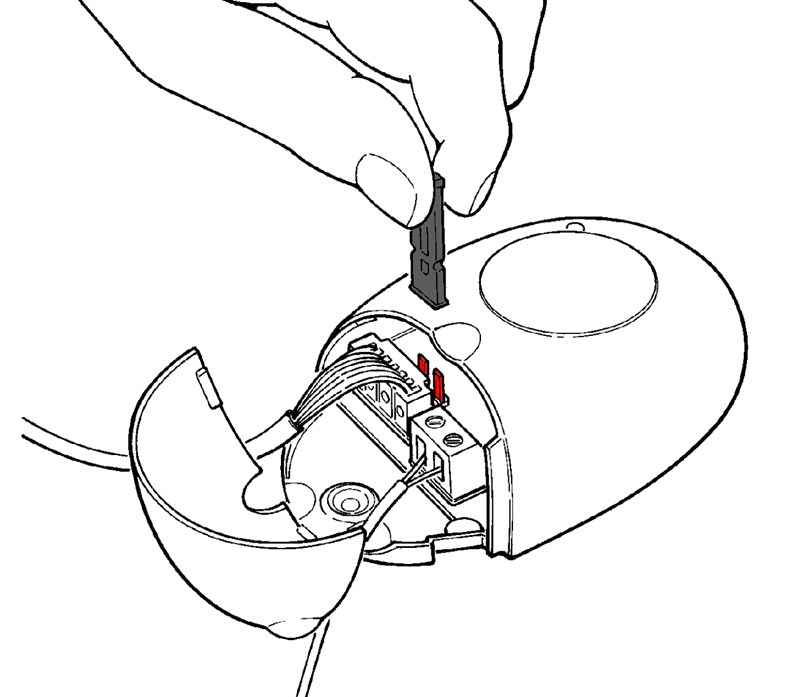

    Notă: Deoarece alimentarea unității de comandă este de 24 V, acest jumper nu ar trebui să fie introdus în OX2.
    Consultați pagina 12 din manual. https://fortamigo.ro/uploads/4b1decfa7cf5a6851c08879111e8ffff-aperto-baseline-pdf.pdf, receptorul OX2 se conectează la motorul Aperto Baseline astfel:
    • cablul roșu de la OX2 la motor, la borna 9
    • cablul negru de la OX2 la motor, la borna 10 ()
    • primul cablu alb de la OX2 la motor, la borna 5
    • al doilea cablu alb de la OX2 la motor, la borna 6
  3. Pe telecomanda ON3EBD, comutați un buton în modul de funcționare unidirecțională
    Conform procedurii https://fortamigo.ro/comutarea-telecomenzii-on3ebd-in-modul-unidirectional-si-inapoi
  4. Memorați acest buton de pe ON3EBD în receptorul OX2

    1. Apăsați o dată butonul de pe OX2; LED-ul de lângă acesta începe să clipească.
    2. Apoi apăsați butonul de pe telecomandă (cel pe care l-ați comutat) și țineți-l apăsat până când LED-ul clipește diferit de trei ori (aprox. 3–5 secunde)
    3. Așteptați să termine de clipit și gata.
  5. Încercați :)
