NICE OX4T – receptor extern universal cu patru canale și cod variabil
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
726,13 RON cu TVA
| Greutate |
|---|
| 0,40 kg |
Descrierea produsului NICE OX4T – receptor extern universal cu patru canale și cod variabil
Cu patru canale (ce înseamnă?) receptor compatibil cu telecomenzile NICE cu cod plutitor de tip O-Code (codul de 72 de biți permite 4,7 cvadrilioane de combinații, astfel încât este practic imposibil de compromis). Recunoaște, de asemenea, codarea FloR telecomenzilor Era Flor și FloR-s precum și codarea Smilo. Cu ajutorul acestui receptor puteți controla cu ajutorul unei telecomenzi sau butonului marca NICE un echipament automatizat de altă marcă prin intermediul releelor fără potențial. Releele sunt standard fără potențial, dar dacă realizați o punte de alimentare prin releu, puteți controla și orice alt echipament de 230 V, de exemplu un motor, o lampă, jaluzele, copertine, rulouri, obloane...
Prezentare rapidă a caracteristicilor receptorului NICE OX4T
- În memoria receptorului puteți salva până la 1024 de telecomenzi.
- Dispozitivul include 4 relee pentru contacte normal deschise (NO) și normal închise (NC).
- Pentru relee se poate seta una dintre 14 comenzi.
- Include 3 comutatoare, dintre care 2 pot fi utilizate pentru setarea temporizatorului.
- Poate funcționa și ca repetitor, ceea ce înseamnă că poate transmite semnalul de la telecomandă către un alt receptor aflat la distanță mai mare, extinzând astfel raza de acțiune a întregului sistem de automatizare.
Montarea receptorului NICE OX4T

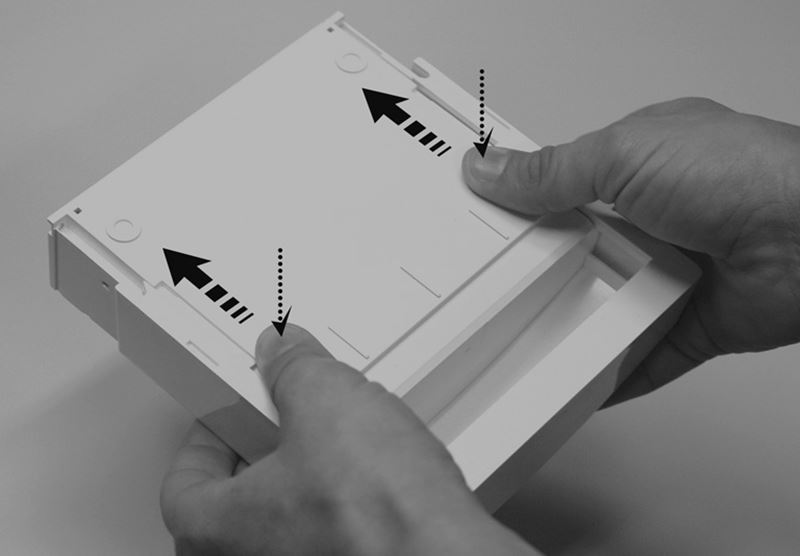

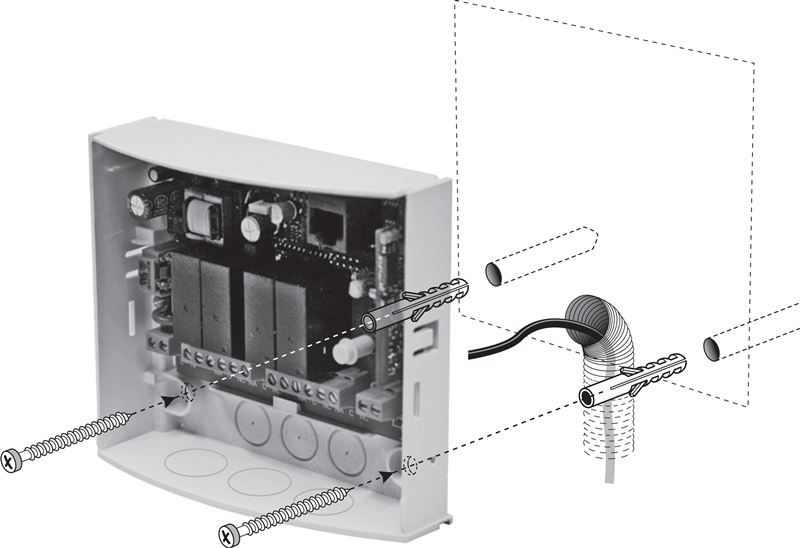

| 1. Scoateți capacul superior al receptorului | 2. Dați găuri în locurile marcate pentru șuruburi și cabluri și montați receptorul pe perete sau pe o altă suprafață. |
|---|---|
 |
 |
Schema și conectarea receptorului NICE OX4T
Receptorul are intrări pentru alimentare și ieșiri pentru cele patru relee și o intrare pentru antenă:

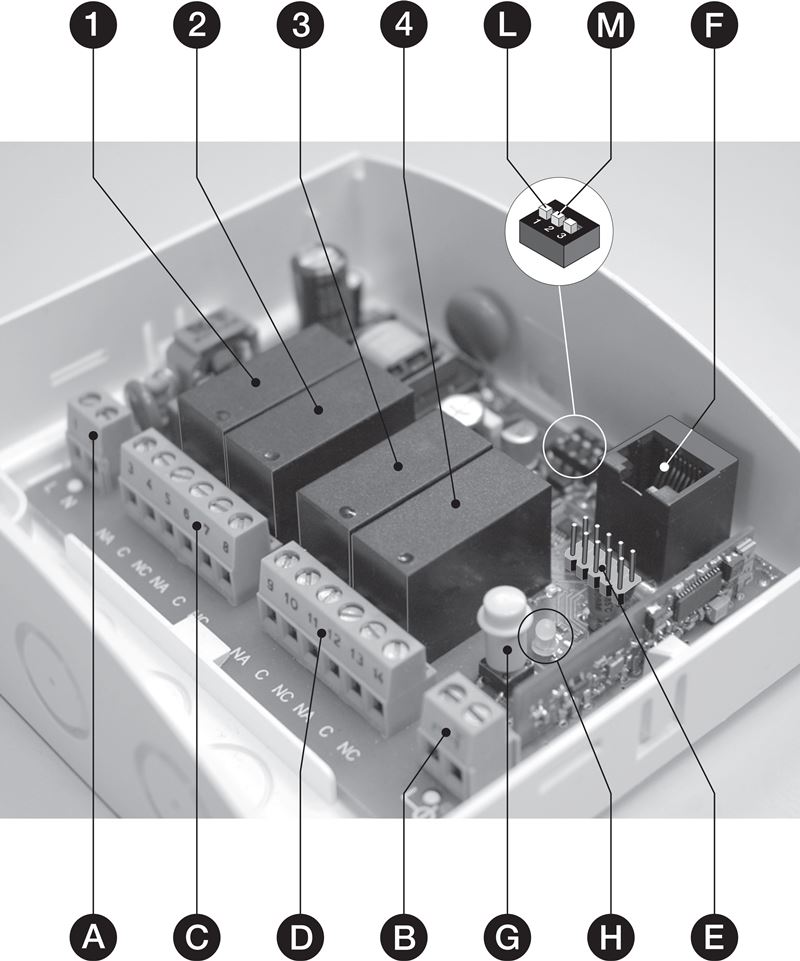

| Denumire | Descriere |
|---|---|
| 1, 2, 3, 4 | Releu |
| A | Intrare pentru alimentare |
| B | Intrare pentru antenă |
| C | Ieșire relee 1 și 2 |
| D | Ieșire relee 3 și 4 |
| E | Port pentru NICE OBOX |
| F | Port pentru NICE O-View și NICE BusT4 |
| G | Buton de programare P1 |
| H | LED L1 |
| L | Comutator pentru Temporizatorul I. |
| M | Comutator pentru Temporizatorul II. |
Conectarea electrică și descrierea releelor
Toate cele 4 relee sunt fără potențial.
Fiecare releu are un contact comun (C), un contact normal deschis (NO) și un contact normal închis (NC).
Releele 1+2+3+4 sunt izolate față de circuitul intern al receptorului, astfel încât prin ele poate trece curent de rețea de 230 V; de asemenea, perechile de relee 1+2 și 3+4 sunt izolate între ele. Astfel, puteți utiliza următoarele combinații:
- utilizarea tuturor releelor pentru curenți puternici
- sau utilizarea tuturor releelor pentru curenți slabi
- sau utilizarea releelor 1+2 pentru curenți puternici și a releelor 3+4 pentru curenți slabi
- sau utilizarea releelor 1+2 pentru curenți slabi și a releelor 3+4 pentru curenți puternici
Exemplu de conectare pentru curenți puternici

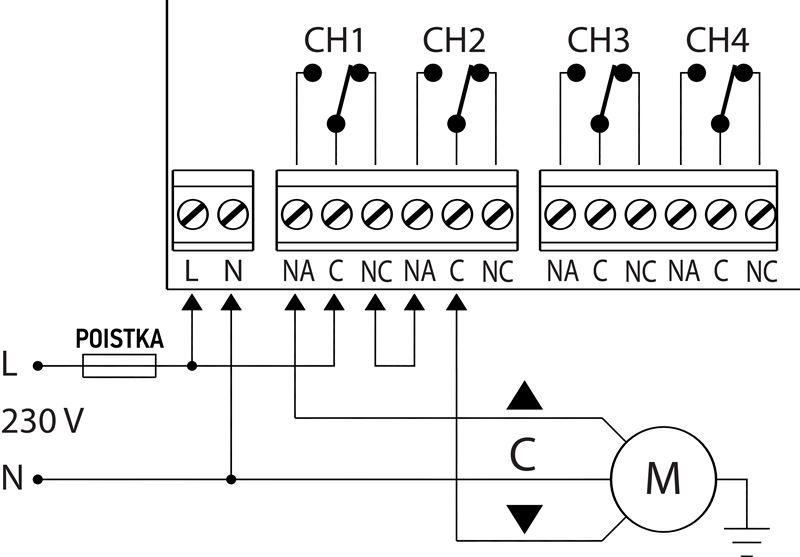

| Exemplu de conectare pentru un circuit electric general (lampă, motor...) | Exemplu de conectare pentru un motor reversibil (un canal/releu îl acționează într-un sens, celălalt în sens opus) |
|---|---|
 |
 |
În cazul unei raze de acțiune reduse telecomenzii este necesar să utilizați o antenă externă, de exemplu NICE ABF. La montarea antenei, lăsați cablul drept, evitând pe cât posibil îndoirea și răsucirea acestuia. Amplasați antena cât mai sus deasupra structurilor metalice sau din beton armat, pentru a obține cea mai bună rază de acțiune.
Programarea receptorului extern NICE OX4T
Asocierea cu telecomanda – introducere
În timpul asocierii, receptorul comunică prin intermediul butonului P1, pe care îl apăsați; acesta răspunde prin clipirea LED-ului. Consultați diagnosticarea clipirilor, dacă ceva nu funcționează.
În receptor pot fi memorate 1024 de telecomenzi cu codarea acceptată O-Code/FloR/TTS, Smilo și Flo.
Atenție: Prima telecomandă memorată determină tipul de codare care va fi utilizat în continuare. Așadar, dacă aveți memorată o telecomandă cu codare Smilo, nu veți putea asocia la receptor o telecomandă cu o altă codare, de exemplu FloR, decât dacă ștergeți întreaga memorie (situație puțin probabilă). După conectarea la sursa de alimentare, receptorul va emite un anumit număr de clipiri lungi verzi, care indică tipul de codare utilizat.
Puteți asocia telecomanda cu receptorul în două moduri:
Asocierea telecomenzii în modul I.
Prin această metodă, toate butoanele telecomenzii sunt memorate simultan în receptor. Funcționarea este următoarea: primul buton comandă primul releu, al doilea buton al doilea releu, al treilea buton al treilea releu, iar al patrulea buton al patrulea releu. Modul de comandă este setat pe modul semiautomat „deschis/închis cât timp țin apăsat”. Dacă telecomanda are mai puține butoane, se memorează doar numărul corespunzător de relee.
Procedura de asociere este următoarea:
- Apăsați butonul P1 de pe receptor și țineți-l apăsat până se aprinde LED-ul L1 apoi eliberați-l.
- În cel mult 10 secunde (sau cât timp indicatorul luminos este aprins), apăsați și țineți apăsat orice buton al telecomenzii până când indicatorul luminos de pe receptor clipește de trei ori, apoi eliberați butonul telecomenzii.
- Pentru a înregistra alte telecomenzi, repetați pasul 2. Aveți însă la dispoziție doar 10 secunde de la înregistrarea ultimei telecomenzi asociate.
Asocierea telecomenzii în modul II.
Aceasta este o procedură mai avansată. Procedura de asociere este următoarea:
- Apăsați butonul P1 de pe receptor de atâtea ori cât indică numărul comenzii din tabel pe care doriți să o utilizați. LED-ul va clipi de tot atâtea ori de câte ori ați apăsat butonul P1, va face o scurtă pauză și va clipi din nou.
- În cel mult 10 secunde (sau cât timp indicatorul luminos clipește), apăsați și țineți apăsat orice buton de pe telecomandă până când indicatorul luminos de pe receptor clipește de trei ori (cu o frecvență diferită), apoi eliberați butonul telecomenzii.
- Pentru a înregistra alte telecomenzi, repetați pasul 2. Aveți însă la dispoziție doar 10 secunde de la înregistrarea ultimei telecomenzi asociate.
Prin această metodă, în memorie se salvează doar butonul respectiv (cu excepția comenzilor 9, 10, 13 și 14). Unui buton i se pot atribui 14 comenzi:
| Număr | Descriere |
|---|---|
| 1 | activează RELEUL 1 în modul „deschis/închis cât timp țin apăsat” |
| 2 | activează RELEUL 2 în modul „deschis/închis cât timp țin apăsat” |
| 3 | activează RELEUL 3 în modul „deschis/închis cât timp țin apăsat” |
| 4 | activează RELEUL 4 în modul „deschis/închis cât timp țin apăsat” |
| 5 | activează RELEUL 1 în modul „deschide/închide” |
| 6 | activează RELEUL 2 în modul „deschide/închide” |
| 7 | activează RELEUL 3 în modul „deschide/închide” |
| 8 | activează RELEUL 4 în modul „deschide/închide” |
| 9* | activează RELEELE 1 și 2 pentru un motor reversibil (cu temporizatorul I.) |
| 10* | activează RELEELE 3 și 4 pentru un motor reversibil (cu temporizatorul II.) |
| 11** | activează RELEUL 1 pentru durata setată pe temporizatorul I. |
| 12** | activează RELEUL 3 pentru durata setată pe temporizatorul II. |
| 13* | activează RELEELE 1 și 2 pentru un motor reversibil („deschis/închis cât timp țin apăsat”) |
| 14* | activează RELEELE 3 și 4 pentru un motor reversibil („deschis/închis cât timp țin apăsat”) |
*) Notă pentru comenzile 9, 10, 13 și 14: La asociere nu contează ce buton folosiți; în receptor se memorează întotdeauna întreaga telecomandă, ale cărei butoane vor avea următoarele funcții: 1 - DESCHIDE, 2 - STOP, 3 - ÎNCHIDE, (4 - STOP). Unele telecomenzi nu au al patrulea buton. Desigur, este necesar să aveți motorul conectat corect. Note suplimentare pentru:
- Comenzile 9 și 10 - De fiecare dată când receptorul primește o comandă, activează releul pentru temporizatorul corespunzător Temporizator („Comanda 9/RELEU 1+2/Temporizator I” și comanda „10/RELEU 3+4/Temporizator II”).
- Comenzile 13 și 14 - De fiecare dată când trimiteți o comandă, releele rămân activate cât timp țineți apăsat butonul. Dacă țineți apăsat butonul mai mult de 3 secunde, releele rămân activate pentru temporizatorul corespunzător Temporizator („Comanda 13/RELEU 1+2/Temporizator I” și comanda „14/RELEU 3+4/Temporizator II”).
**) Notă pentru comenzile 11 și 12: De fiecare dată când receptorul primește o comandă, activează releul pentru temporizatorul corespunzător Temporizator („Comanda 11/RELEU 1+2/Temporizator I” și comanda „12/RELEU 3+4/Temporizator II”). Înainte de expirarea temporizatorului, puteți prelungi durata acestuia trimițând din nou comanda. De asemenea, îl puteți „opri” înainte de termen trimițând din nou comanda și ținând apăsat butonul timp de trei secunde.
Dacă, din întâmplare, receptorul primește două comenzi direcționate către același RELEU, acesta va executa întotdeauna ultima comandă trimisă.
Asocierea cu o telecomandă existentă
Această operațiune trebuie efectuată în raza de acțiune a receptorului. Aveți două telecomenzi, una VEche, deja asociată, și una NOUĂ, încă neasociată. Dacă vechea telecomandă a fost asociată în modul I, telecomanda NOUĂ va moșteni aceleași caracteristici, iar operațiunea poate fi efectuată folosind orice buton. Dacă VEchea telecomandă a fost asociată în modul II, operațiunea trebuie efectuată separat pentru fiecare buton, apăsând butonul respectiv. Procedura este următoarea:
Procedura standard
- Apăsați și țineți apăsat butonul de pe telecomanda NOUĂ timp de cel puțin 5 secunde, apoi eliberați-l.
- Apăsați lent de trei ori butonul de pe telecomanda VECHE.
- Apăsați lent o dată butonul de pe telecomanda NOUĂ.
- Dacă asocierea nu a reușit, încercați să apăsați butoanele mai lent.. Eventual, țineți apăsat butonul 6 secunde la pasul 1.
Procedura alternativă
- Apăsați și țineți apăsat butonul de pe telecomanda NOUĂ timp de cel puțin 3 secunde, apoi eliberați-l.
- Apăsați și țineți apăsat butonul de pe telecomanda VECHE timp de cel puțin 3 secunde, apoi eliberați-l.
- Apăsați și țineți apăsat butonul de pe telecomanda NOUĂ timp de cel puțin 3 secunde, apoi eliberați-l.
- Apăsați și țineți apăsat butonul de pe telecomanda VECHE timp de cel puțin 3 secunde, apoi eliberați-l.
Programarea temporizatorului
Receptorul OX4T permite setarea a două temporizatoare:
- Temporizatorul I pentru RELEUL 1 - Dacă a fost programată comanda 9, 11 sau 13, temporizatorul funcționează pentru RELEELE 1+2. În caz contrar, funcționează doar pentru RELEUL 1.
- Temporizatorul II pentru RELEUL 3 - Dacă a fost programată comanda 10, 12 sau 14, temporizatorul funcționează pentru RELEELE 3+4. În caz contrar, funcționează doar pentru RELEUL 3.
Durata prestabilită din fabrică este de 120 de secunde, care poate fi modificată după cum urmează:
- Dacă RELEUL este activ, dezactivați-l folosind comanda corespunzătoare.
- Puneți comutatorul I (marcat cu L) în poziția ON pentru temporizatorul I sau puneți comutatorul II (marcat cu M) în poziția ON pentru temporizatorul II. LED-ul de lângă comutatoare se aprinde pentru a indica începerea programării.
- În funcție de comutatorul setat, trimiteți comanda de activare a RELEULUI corespunzător; temporizarea începe după activare.
- După durata dorită, trimiteți comanda de dezactivare a RELEULUI. Astfel, ați salvat cu succes durata temporizatorului.
- Puneți comutatorul în poziția OFF; când se stinge și LED-ul de lângă comutatoare, receptorul revine la starea normală (iese din modul de programare).
Ștergerea memoriei
- Apăsați și țineți apăsat butonul P1 de pe receptor.
- Indicatorul L1 se aprinde, apoi se stinge (continuați să țineți apăsat).
- Indicatorul începe să clipească și:
- Dacă doriți să ștergeți doar telecomenzile, eliberați butonulÎN TIMPUL celei de-a treia clipiri.
- Dacă doriți să ștergeți întreaga memorie, eliberați butonul P1ÎN TIMPUL celei de-a cincea clipiri.
- Dacă ștergerea s-a realizat cu succes, indicatorul clipește rapid pentru scurt timp, apoi clipește de 5 ori.
Ștergerea unei anumite telecomenzi din memoria receptorului
- Apăsați și țineți apăsat butonul P1 de pe receptor.
- Indicatorul L1 se aprinde. Țineți în continuare apăsat butonul P1 și, în același timp, apăsați și țineți apăsat un buton de pe telecomandă.
- Dacă ștergerea s-a realizat cu succes, indicatorul clipește de 5 ori; apoi eliberați ambele butoane.
Blocarea memoriei pentru copierea telecomenzilor
- Deconectați receptorul de la alimentare și așteptați 5 secunde.
- Apăsați și țineți apăsat butonul P1, apoi restabiliți alimentarea.
- Mai întâi, LED-ul clipește de câteva ori în verde, apoi de două ori în portocaliu și, la final, o dată pentru a indica starea memoriei; apoi eliberați butonul.
- În următoarele 5 secunde, apăsați repetat pentru a seta culoarea LED-ului:
- stinsă - memoria pentru copierea telecomenzilor este deblocată
- verde - copierea telecomenzilor la distanță este blocată
- roșu - copierea telecomenzilor prin împrumutarea codului este blocată
- portocaliu - orice copiere a telecomenzilor este blocată
- În următoarele 5 secunde, apăsați orice buton de pe o telecomandă deja asociată pentru a salva setarea.
Diagnosticare cu ajutorul clipirilor LED-ului
Caracteristicile tehnice ale receptorului NICE OX4T
| Codificare |
|
|---|---|
| Alimentare | 110-240V AC 50/60Hz |
| Memorie | 1024 telecomenzi/butoane |
| Consum (maxim) | 80 mA |
| Frecvență | 433,92 MHz |
| Impedanța antenei | 52Ω |
| Rază de acțiune |
|
| Sensibilitate | 0,5 µV |
| Număr de relee | 4 relee fără potențial, NC/NO |
| Contact pentru releu normal deschis | max. 5A și 250V |
| Clasă de protecție | IP44 |
| Dimensiuni | 128×112×43 mm (l×a×h) |
| Greutate | 260 g |
